Как работает печь на отработке капельного типа, сделанная своими руками? Как сделать печку на отработке

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

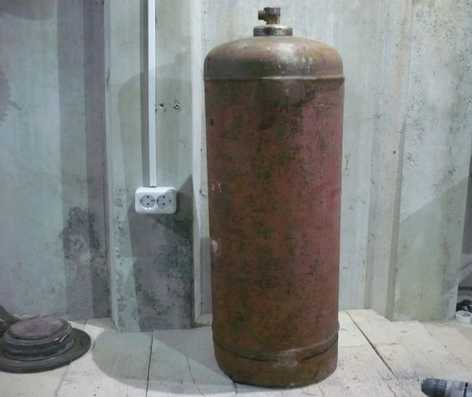

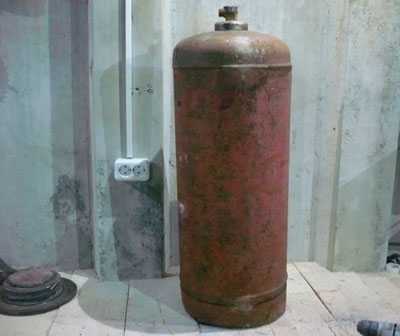

газовый баллон на 50 литров — б/у, но без повреждений корпуса;
труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
чугунный тормозной диск от легкового автомобиля;

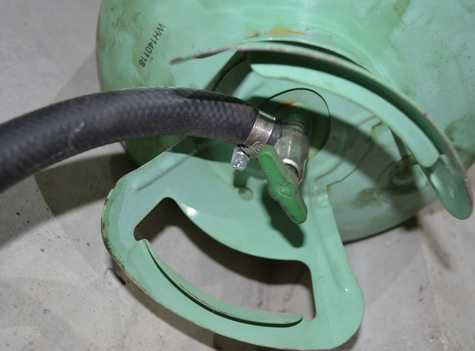

отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;

металлическая труба ½ дюйма — около полуметра;
шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
вентиль шаровый на ½ дюйма;
дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

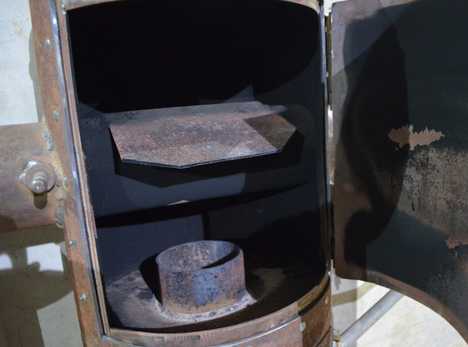

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

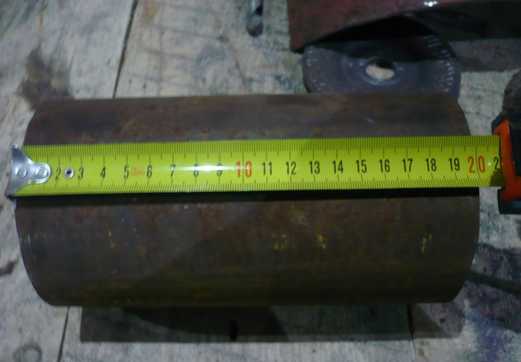

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

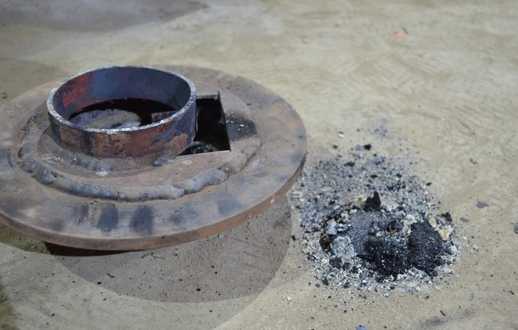

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.

В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

gidpopechkam.ru

Печка на отработке своими руками: чертежи, видео и эксплуатация

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Содержание статьи

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

приемлемый расход топлива;
быстрый розжиг;
относительно простое устройство;
возможность создания водяного контура;
вполне компактные размеры,
простота эксплуатации.

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Более сложная модель, работающая на отработке

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

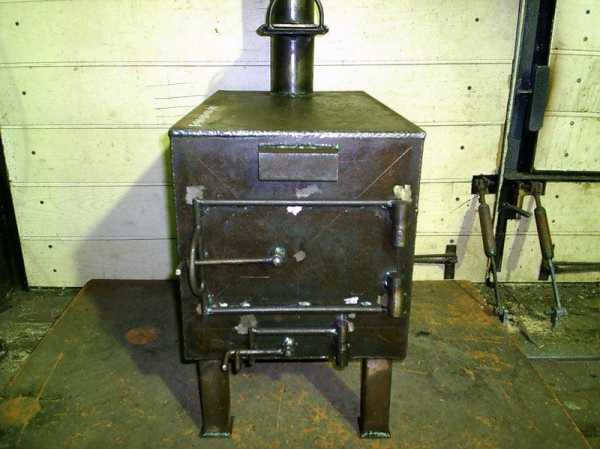

Массивная конструкция на металлических ножках

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Дополнительный чертеж для изготовления конструкции

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
необходимый режим работы выставляется путем регулирования специальной заслонки;
при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
следует избегать крепления конструкции к стенам строения и использования высоких подставок;
запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
не следует держать в непосредственной близости от отопительного устройства горючие вещества;
помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
чистка внутренних частей конструкции допускается любым удобным способом;
не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Обратите внимание! При отсутствии лишних денежных средств изготавливается печка на отработке своими руками. Чертежи, видео и прочие сведения необходимы для полного ознакомления с процессом сооружения.

Конструкция должна подвергаться регулярной чистке

Подведение итогов

После изучения представленных материалов можно увидеть процесс изготовления самодельной печи на видео. Отработка для такой конструкции является основным и единственным видом жидкого топлива. При правильной сборке обогревательные сооружения способны служить относительно долго. Однако многое зависит от качества применяемых материалов в каждом конкретном случае.

Видео: печь на отработке своими руками!

Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления. Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Содержание статьи

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

вокруг конструкции должно оставаться до 0,5 м свободного пространства;
в помещении предусматривается приточно-вытяжная вентиляция;
место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
над отопительным агрегатом нельзя размещать полки и ниши;
рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

сверху баллона удаляется элемент с краном;
емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
из уголков делается рама и монтируется к основному элементу;
дверка прикручивается к раме;
на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

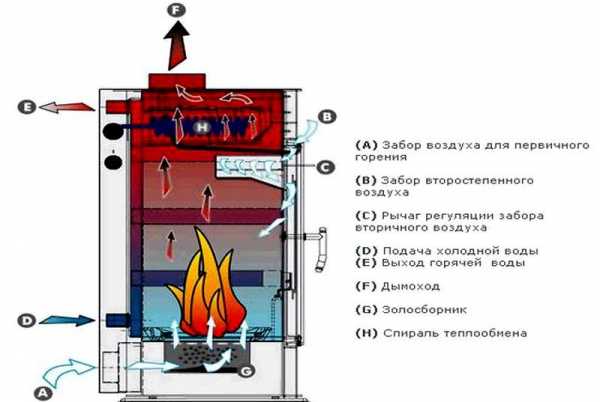

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
внутреннее сечение дымоходной системы не менее 10 см;
отсек для топлива должен обладать вместимостью от 9 до 16 литров;
трубу можно сделать из жести, меди или нержавейки;
в длину горелка должна быть больше, чем размер ее сечения;
участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

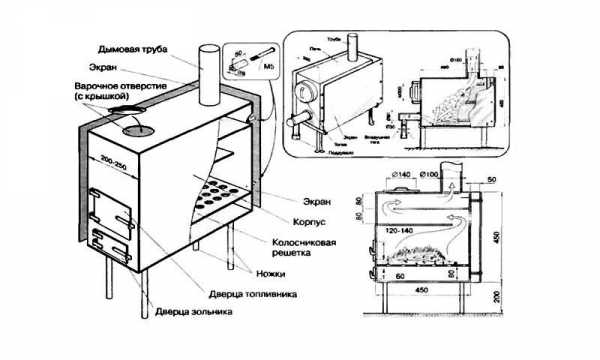

Схема конструкции из листовой стали

Конструирование происходит так:

элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
устанавливается уплотнительное кольцо;
крепится бак, в который будет заливаться масло;
из уголка вырезаются ножки и присоединяются ко дну в печи.

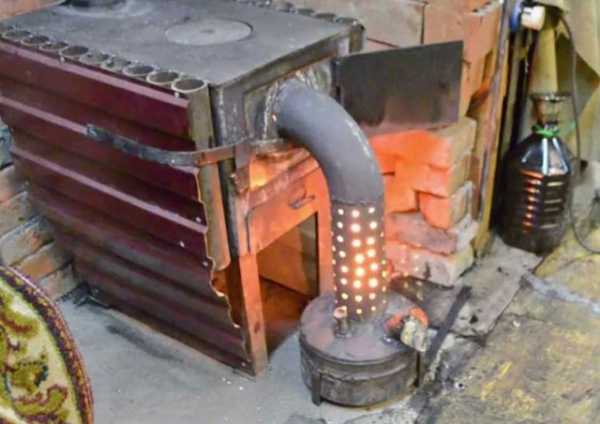

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

использовать другие материалы, кроме масел;
разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
надолго оставлять отопительный прибор без присмотра;
пускать детей или животных к печи;
допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
закрывать отверстия в горелке;
при работающем аппарате доливать топливо;
использовать поломанный прибор;
ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

Понравилась статья? Сохраните, чтобы не потерять!

housechief.ru

Печь на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Содержание статьи

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
Правильно устроенная печь не коптит и не дает большого количества гари.
Подобный отопительный прибор очень прост в эксплуатации;
Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

Общая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
Металлические листы для изготовления емкости для топлива
Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
Трубы, предназначенные для устройства горелки.
Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
Затем ставятся отметки для ровного среза верха баллона.
Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов. Этому есть вполне логичное объяснение: во-первых, она компактна, во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм, диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

Сборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
Для топки необходимо использовать только очищенное от примесей отработанное масло.
Нельзя доливать топливо в процессе интенсивного горения.
Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

stroyday.ru

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Содержание статьи

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

баллон от газа на 50 литров;
стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
кусок шланга для подачи топлива;
пару хомутов;
кусок полудюймовой трубы. По ней в печку будет подаваться масло;
вентиль на полдюйма;
петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место.На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днище

Приварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Муфта

Ставлю муфту на место

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Обеспечение подачи масла

В отверстие вставлю трубку

Через трубку будет капать отработка

Трубку прихватил сваркой

Подрезал трубку

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стену

Дымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихритель

Поставил завихритель

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддув

Вот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

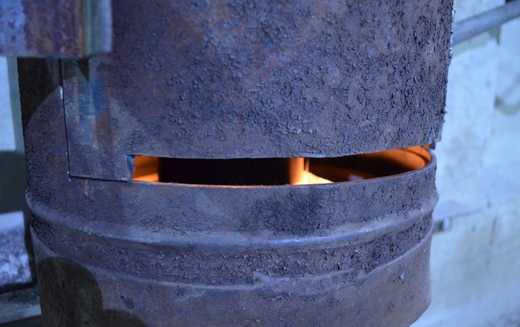

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

stroyday.ru

чертежи, 31 фото пошаговой сборки печи

Самодельная печь на отработанном масле: чертежи, размеры, фото изготовления и подробное описание самодельной печи на отработке своими руками.

Представляем Вашему вниманию очередную самоделку умельца Глеба, на этот раз он сделал печь работающую на отработке. Получилась довольно удобная и практичная конструкция, далее фото пошагового изготовления с описанием от автора.

Изготовление печи.

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь. источник

Популярные самоделки из этой рубрики

Самодельный водяной котёл отопления из тэна...

Печь на отработанном масле с водяным контуром: чер...

Буржуйка из газового баллона своими руками...

Самодельный обогреватель: фото с описанием...

Самодельная буржуйка для гаража...

Походная печь своими руками...

Как сделать дымоход для буржуйки...

Буржуйка своими руками: пошаговая сборка...

Печь ракета своими руками

Простой обогреватель своими руками...

Печь на опилках длительного горения своими руками...

Самодельный обогреватель из чугунной батареи...

sam-stroitel.com

мини печка на отработке с наддувом своими руками, масляная печка, как сделать

Содержание:

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: "Как сделать печь на отработке капельного типа своими руками – пошаговое руководство"). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

простота конструкции;
высокая эффективность;
минимальные затраты на оборудование и топливо;
возможность использования масел любого происхождения;
масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
крышу и дымовую трубу следует каждый день обслуживать;
сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: "Как сделать печь на отработке из газового баллона – теория и практика"). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
Далее к дну приваривают ножки, которые можно изготовить из болтов.
Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.

Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
Монтируем крышку вместе с приспособлением для подачи топлива.
Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: "Как сделать мини печь на отработке – устройство, варианты конструкции"). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: "Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками".

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

teplospec.com
