Ветрогенератор своими руками из подручных материалов на 220 вольт. Как сделать ветрогенератор своими руками
Как сделать ветрогенератор своими руками: видео, схема, фото
С давних пор человечество использует силу ветра. Ветряные мельницы, парусные корабли знакомы многим, про них писали в книгах и снимают исторические фильмы с их участием. В наше время ветряной электрогенератор не потерял актуальность, т.к. с его помощью можно сделать бесплатное электричество на даче, которое также может пригодиться, если отключат свет на участке. Поговорим о самодельных ветряках, которые можно собрать из подручных материалов и доступных деталей. Для вас мы предоставили одну подробную инструкцию с картинками, а также видео идеи еще нескольких вариантов сборки. Итак, рассмотрим, как сделать ветрогенератор своими руками в домашних условиях.
Инструкция по сборке
Существуют несколько типов ветряных установок: горизонтальный и вертикальный, турбина. У них есть принципиальные различия, плюсы и минусы. Принцип работы всех ветрогенераторов одинаков — энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид — это горизонтальный.

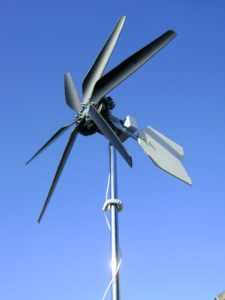

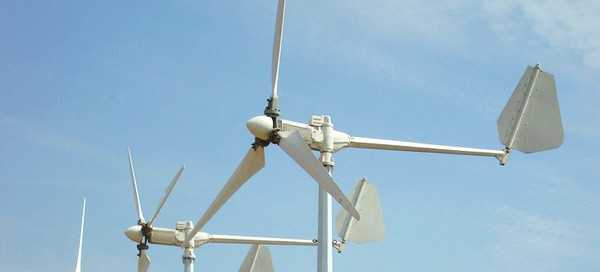

Знаком и узнаваем. Преимущество горизонтального ветрогенератора — более высокий КПД по сравнению с другими, так как лопасти ветряка всегда под действием воздушного потока. К недостаткам можно отнести требование к ветру выше 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.
Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций. Начинать нужно с генератора, это сердце системы, от его параметра зависит конструкция винтового узла. Для этого подойдут автомобильные, импортного производства, есть сведения про использование шаговых двигателей, от принтеров или прочей оргтехники. Велосипедное мотор-колесо также можно использовать, чтобы самому сделать ветряк для получения электричества.

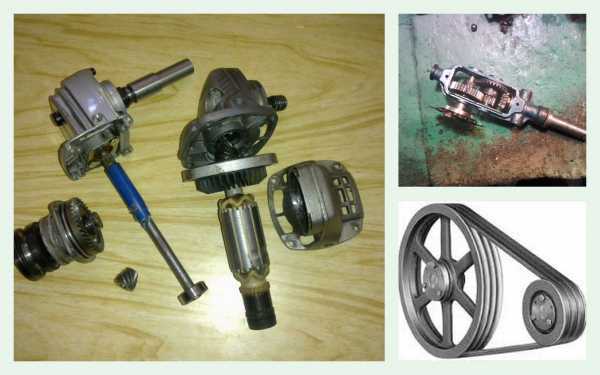

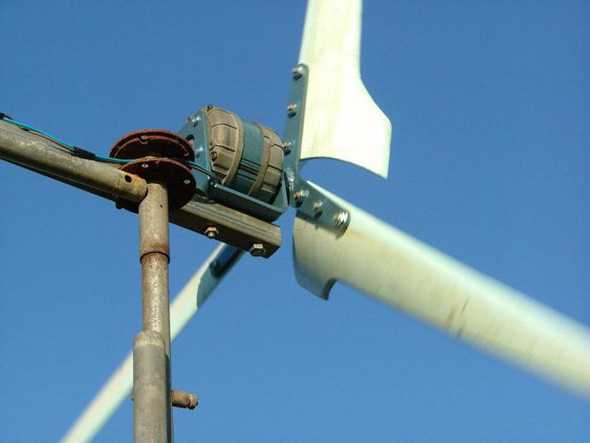

Определившись с узлом преобразователя ветряного потока в электроток, нужно собрать редукторный узел повышения оборотов с винта на вал генератора. Один оборот пропеллера передает 4-5 оборотов на вал генераторного узла.
Когда собран узел редуктор-генератор, приступают к выяснению его сопротивления крутящему моменту (грамм на миллиметр). Для этого нужно сделать плечо с противовесом на валу будущей установки, и с помощью груза выяснить при каком весе плечо пойдет вниз. Приемлемо считается менее 200 грамм на метр. Узнав размер плеча, это наша длина лопасти.

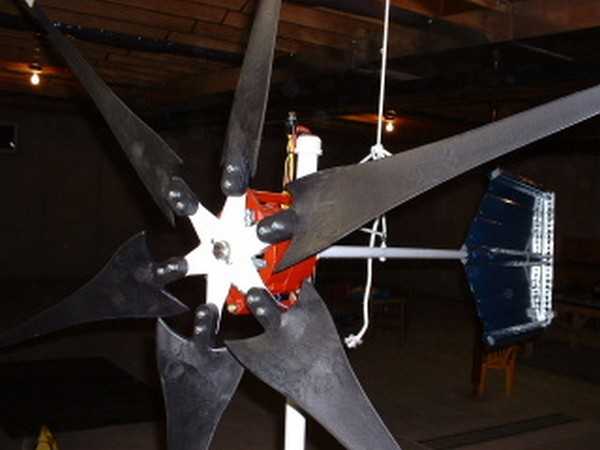

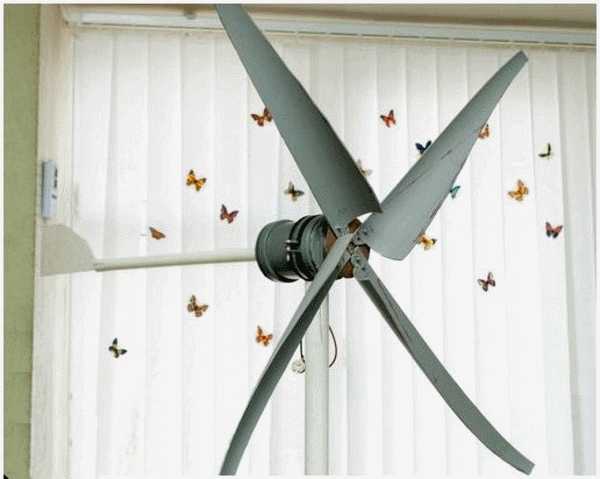

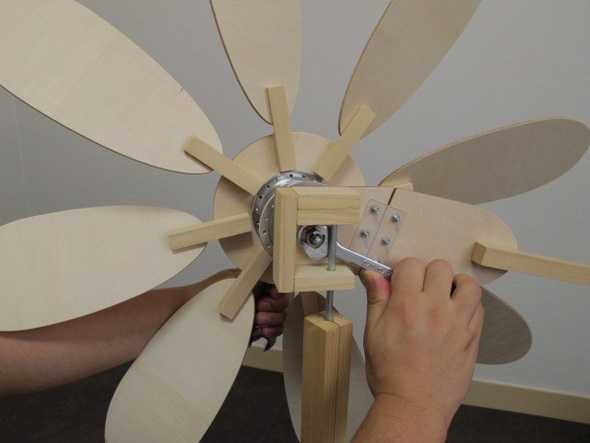

Многие думают, что чем больше лопастей тем лучше. Это не совсем верно, так как ветрогенератор делаем сами, и детали будущей силовой установки бюджетного диапазона. Нам нужны большие обороты, а много винтов создают большее сопротивление ветру, в результате чего в какой-то момент набегающий поток тормозит винт и КПД установки падает. Это можно избежать двух лопастным винтом. Такой пропеллер при нормальном ветре может раскрутиться до и более 1000 оборотов. Сделать лопасти самодельного ветрогенератора можно из подручных средств — от фанеры и оцинковки до пластика от водопроводных труб (как на фото ниже) и прочего. Главное условие легкий и прочный.

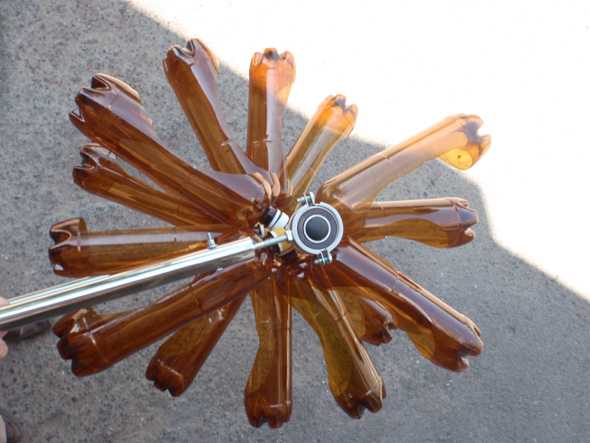

Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой.
Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.
Сделать токосъемник или нет, решать вам, возможно обойдетесь разъемом на кабеле и периодически, вручную его раскручивать перекрученный провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, раскрученные в потоке ветра лопасти могут порубить как самурай капусту.
Настроенный, сбалансированный ветряк устанавливают на мачту, высотой не ниже 7 метров от земли, закрепленную распорными тросами. Далее не менее важный узел, накопительный аккумулятор, им может быть старый автомобильный потерявший свою емкость или батарея. Подключать выход самодельного ветрогенератора непосредственно к батарее нельзя, это нужно сделать через реле зарядки, можно собрать самому или же приобрести готовое.

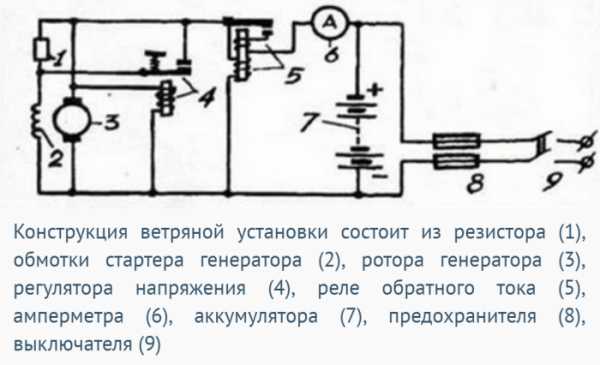

Принцип работы реле сводится к контролю за зарядом, а в случае заряда оно переключает генератор и аккумулятор на нагрузочный балласт, система стремится всегда быть заряженной, не допуская перезаряда, и не оставляет генератор без нагрузки. Ветряк без нагрузки может достаточно сильно раскрутиться до высоких оборотов, повредить выработанным потенциалом изоляцию в обмотках. К тому же высокие обороты могут стать причиной механического разрушения элементов ветряного генератора. Далее стоит преобразователь напряжения с 12 на 220 вольт 50 Гц для подключения бытовых приборов.
Сейчас в интернете полно схем и чертежей, где мастера показывают, как сделать ветрогенератор на мощных магнитах самостоятельно. Повторять или нет, ваше дело, оправдает ли себя это, не знает никто. Но попробовать собрать ветряную электрогенерирующую установку для дома стоит, а потом решать что купить, а что оставить или внести изменения. Получить опыт и возможно замахнуться на более серьезный аппарат. Свобода и многообразие самодельных ветряков настолько обширна и элементная база разнообразна, что нет смысла описывать их все, основной смысл остался тем же — поток ветра раскручивает винт, он передает на редуктор момент, повышая обороты вала, генератор выдает напряжение, далее реле держит уровень заряда на аккумуляторе, а с него уже идет отбор энергии для различных нужд. Вот по такому принципу можно сделать ветрогенератор своими руками в домашних условиях. Надеемся, наша подробная инструкция с фото примерами разъяснила вам, как изготовить подходящую модель ветряка для дома или дачи. Также рекомендуем ознакомиться с мастер-классами по сборке самодельного устройства, которые мы предоставили на видео ниже.
Наглядные видеоуроки
Чтобы легко сделать ветрогенератор для получения электричества в домашних условиях, рекомендуем ознакомиться с готовыми идеями на видео примерах:
Вот мы и предоставили все наиболее простые идеи сборки самодельного ветряка. Как вы видите, некоторые модели устройств сможет легко изготовить даже ребенок. Существует множество других вариантов самоделок, но для того, чтобы получить высокое напряжение на выходе, нужно использовать сложные механизмы, вроде генераторов на магнитах. В остальном, если вы хотите сделать ветрогенератор, чтобы он работал и использовался по назначению, действуйте согласно предоставленной нами инструкции!
Будет интересно прочитать:
samelectrik.ru
Тихоходный ветрогенератор своими руками из автомобильного генератора
Конструкция ветрогенератора
Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:
- генератор;
- лопасти;
- накопительная батарея;
- мачта;
- электронный блок.
Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками
Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

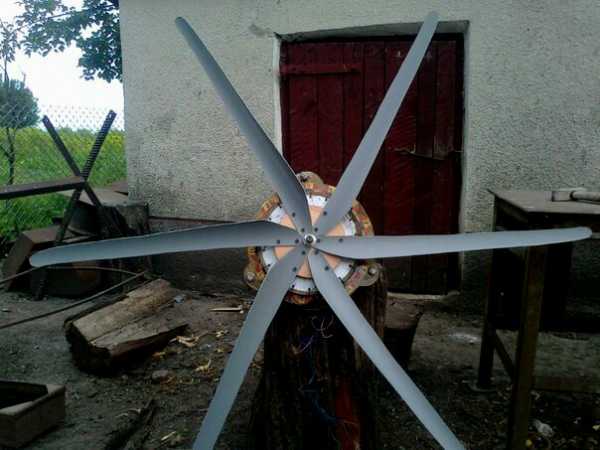

Ветровое колесо
Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:
- Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
- Разрезаем трубу лобзиком вдоль на 4 части.
- Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
- Заусенца на краях сглаживаем абразивом.
- Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
- Далее к этому диску прикручивается генератор.

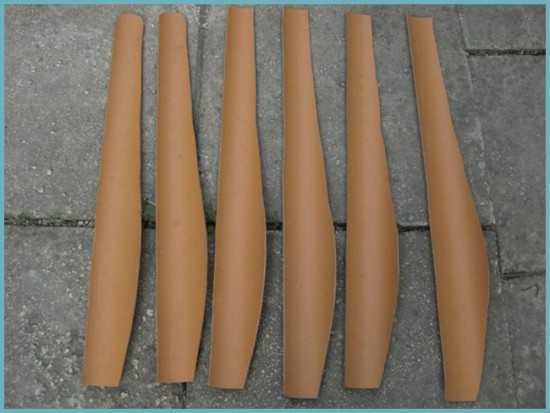

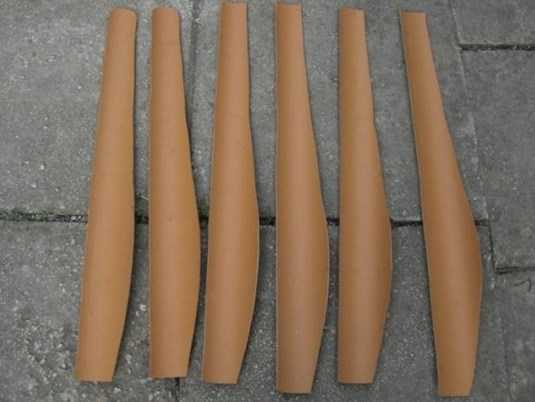

Лопасти для ветрового колеса
После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.
Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.
Схема сборки генератора

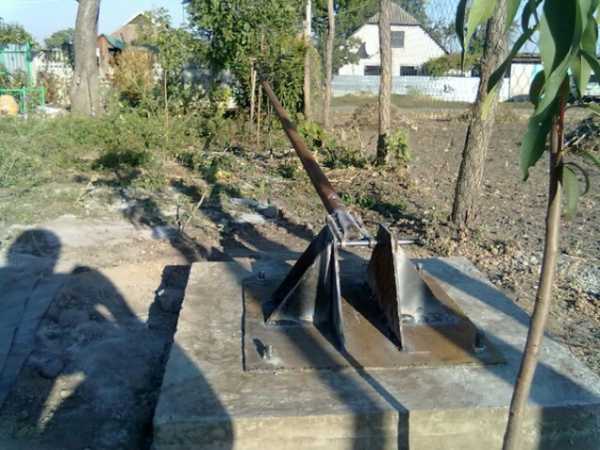

Мачта
Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.
Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.
Совет. Собранная мачта обладает немалым весом, при ручной установке понадобится противовес из трубы с грузом.
Переделка генератора
Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

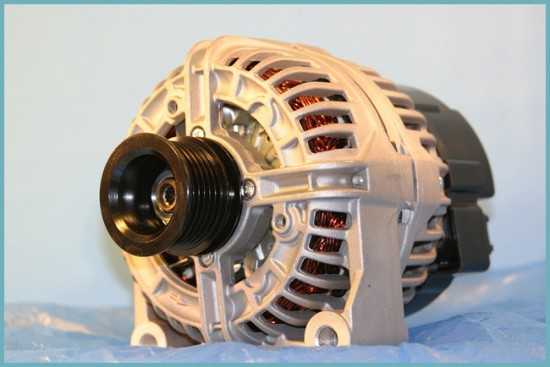

Автомобильный генератор
Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.
Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

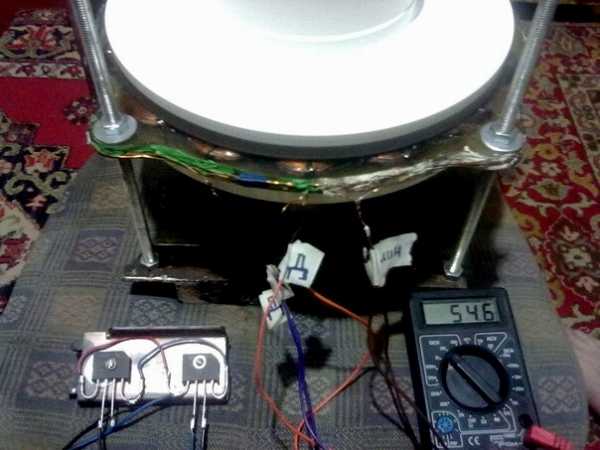

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

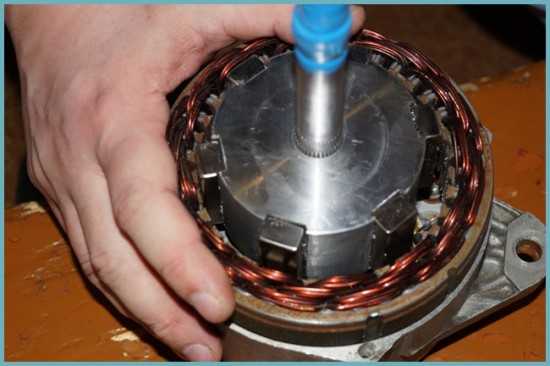

Генератор для ветряка из автомобильного генератора
Финальная сборка
Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.
Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

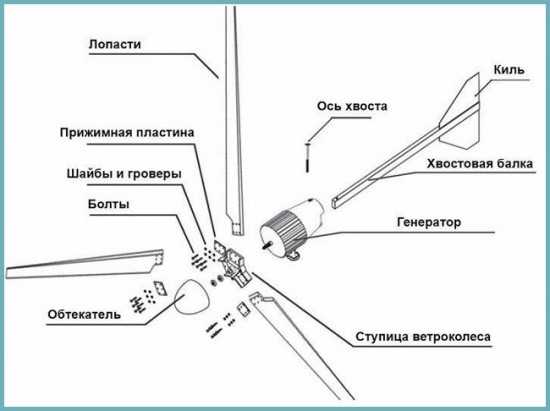

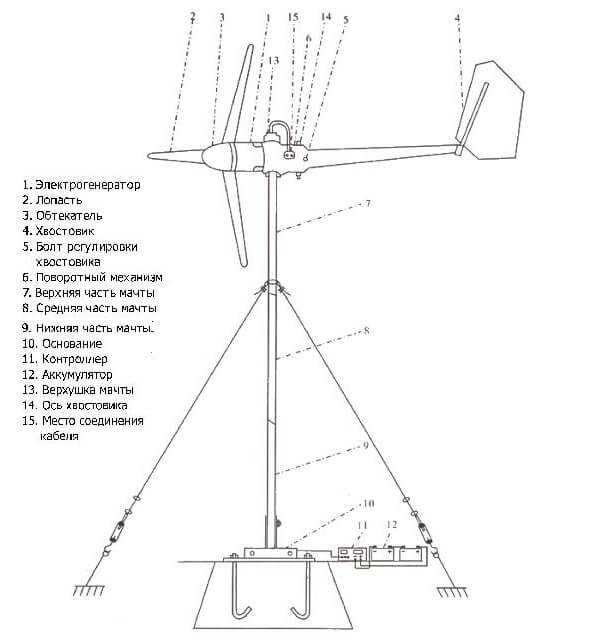

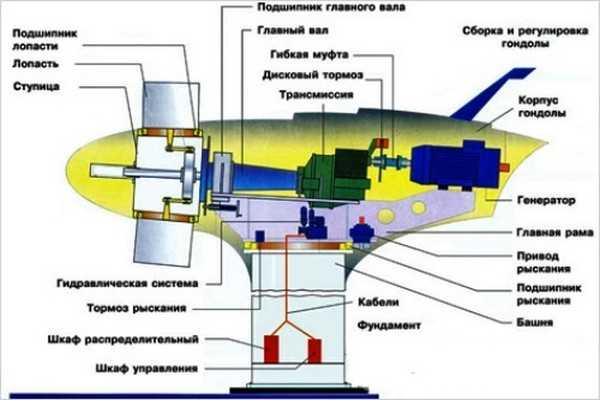

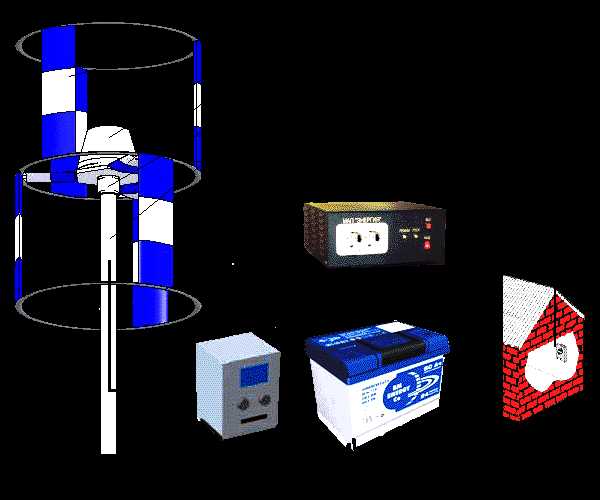

Устройство ветрогенератора
Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

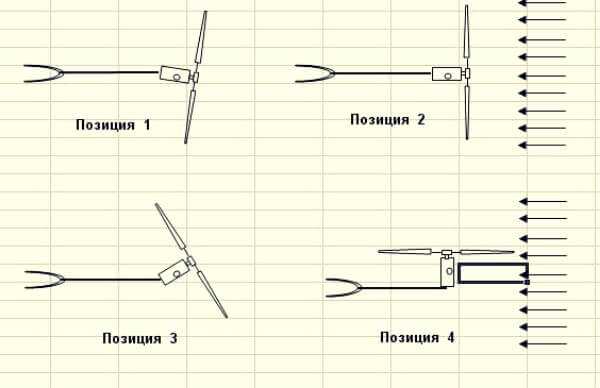

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.
Обслуживание ветрогенератора
Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

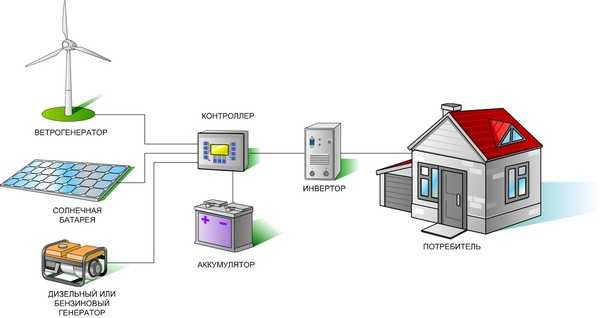

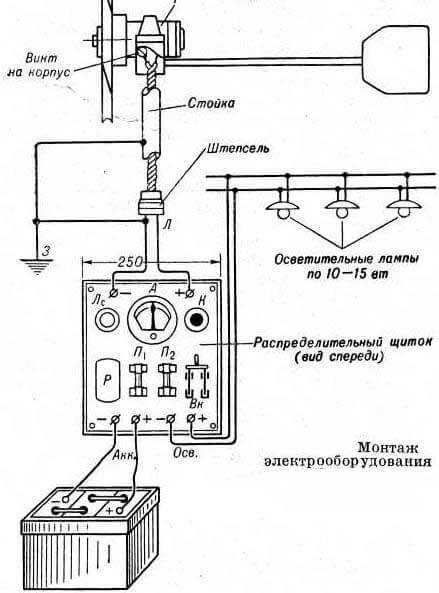

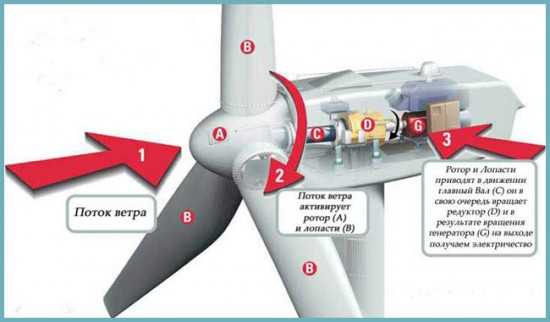

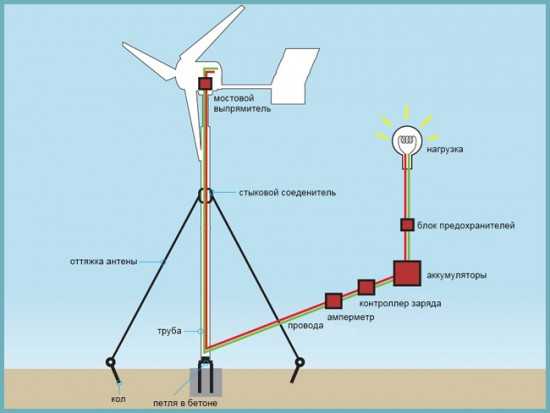

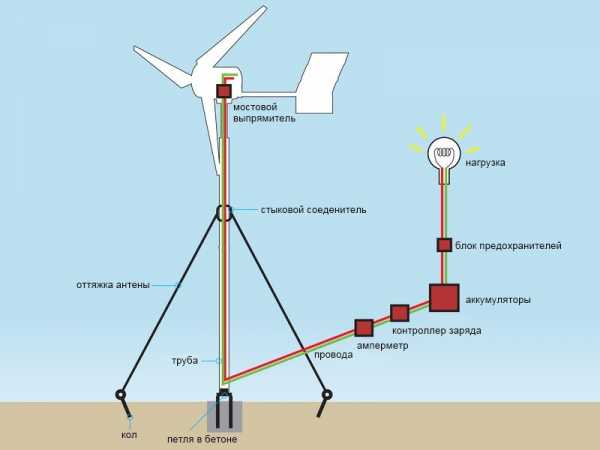

Схема работы ветрогенератора
- Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
- При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
- Раз в три года металлические детали покрывают антикоррозийной краской.
- Регулярно проверяют крепления и натяжение тросов.
Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.
Генератор для ветряка своими руками: видео

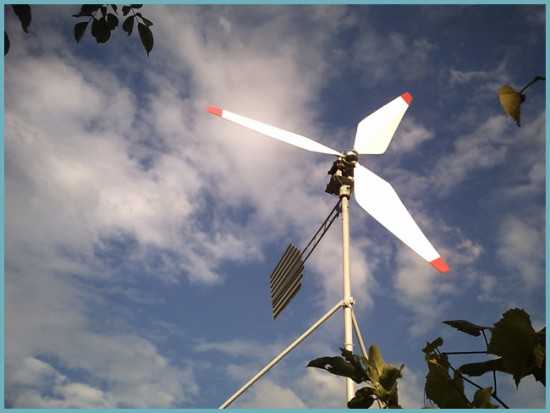

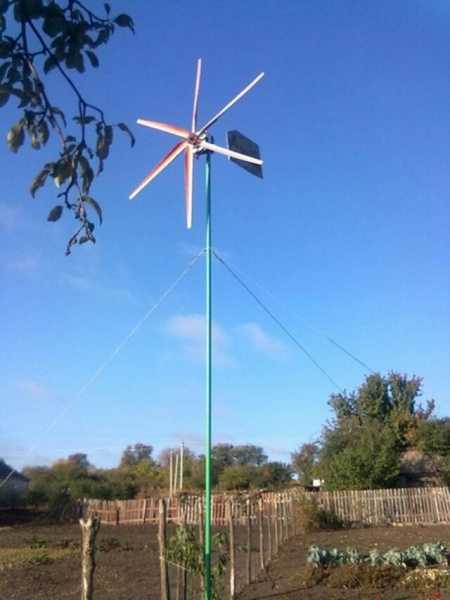

Ветрогенератор для частного дома: фото
dachadizain.ru
Как сделать ветрогенератор из подручных материалов
С каждым годом люди ведут поиски альтернативных источников . Самодельная электростанция из старого автомобильного генератора будет кстати в отдалённых участках, где нет подключения к общей сети. Она сможет свободно заряжать аккумуляторные батареи, а также обеспечит работу нескольких бытовых приборов и освещения. Куда использовать энергию, что будет вырабатываться решаете вы, а также собрать его своими руками или приобрести его у производителей, которых на рынке предостаточно. В этой статье мы поможем вам разобраться со схемой сборки ветрогенератора своими руками из тех материалов которые всегда есть у любого хозяина.
Рассмотрим принцип работы ветро – электростанции. Под быстрым ветровым потоком активируется ротор и винты, после в движение приходит основной вал, вращающий редуктор, а потом происходит генерация. На выходе мы получаем электричество. Следовательно, чем выше скорость вращения механизма, тем больше производительности. Соответственно, при расположении конструкций необходимо учитывать местность, рельеф, знать участки территорий, где большая скорость вихря.
Инструкция сборки ветряка из автомобильного генератора
Для этого вам потребуется заранее приготовить все необходимые комплектующие. Самым важным элементом является генератор. Лучше всего брать тракторный или автобусный, он способен выработать намного больше энергии. Но если такой возможности нет, то вероятнее стоит обойтись и более слабыми агрегатами. Для сборки аппарата помимо автогенератора, вам понадобится:• вольтметр;• реле аккумуляторной зарядки;• сталь для изготовления лопастей;• 12 вольтовый аккумулятор;• коробка для проводов;• 4 болта с гайками и шайбами;• хомуты для крепления генератора.
Сделай сам ветрогенератор на автомобильном генераторе в видео инструкции
Сборка устройства ветряка для дома на 220в
Когда все необходимое готово переходите к сборке. Каждый из вариантов может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.Первым делом, вам необходимо собрать ветряное колесо — главный элемент конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы у него было 4 лопасти. Запомните, что чем меньше лопастей у ветряка, тем больше механической вибрации и тем сложней будет его сбалансировать. Делают из листовой стали или железной бочки. Форму они должны носить не такую, как вы видели в старых ветряных мельницах, а напоминающих лопасть крыльчатого типа. У них аэродинамическое сопротивление намного ниже, а эффективность выше. После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с-осью генератора, просверлив отверстия и соединив болтами.
Сборка электрической схемы
Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы. Перед началом разработки подумайте, какие кВт вам необходимы. Важно отметить, что автомобильные генераторы без последующей переделки на магниты и перемотки статора вовсе не пригодны, рабочие обороты составляют 1,2 тыс-6 тыс. об/м, а этого недостаточно для производства энергии. Именно по этой причине требуется избавится от катушки возбуждения. Чтобы поднять уровень напряжения, необходимо перемотать статор тонким проводом. Как правило, в результате мощность будет при 10 м/с 150-300 ватт. После сборки, ротор хорошо будет магнитить, будто к нему подключили питание.
Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы имеет простой — вихрь через лопасти заставляет крутиться генератор. В процессе этих интенсивных вращений вырабатывается энергия, необходимого вам напряжения. Такая электростанция – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью возможно.
Ветряк с помощью автомобильного генератора.

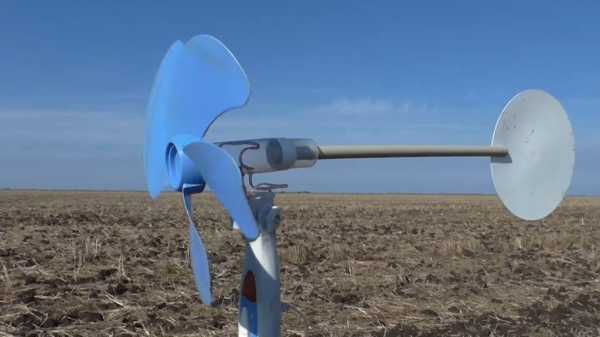

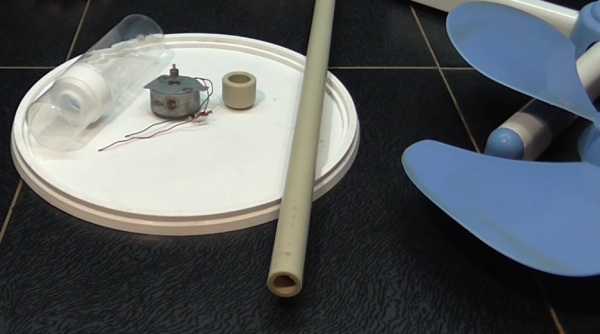

Из домашнего вентилятора
Сам вентилятор может быть внерабочем состоянии, но из него требуется всего несколько деталей — это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.
На станке делают втулку и фиксируют в разъёме от лопастей разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса для будущего ветряка. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня. Во время отрезания, требуется также оставить отверстие на 10, чтобы в него вставить ось, выточенную из алюминиевого прута. Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка к генератору всех необходимых проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов. Протягиваем их и закрепляем бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все его части .
Хвостовик для нашего устройства
Чтобы ветряк в будущем улавливал потоки ветра с разных сторон, необходимо собрать хвостовик, использовав заранее подготовленную трубку. Крепиться к генератору хвостовая часть будет с помощью откручиваемой крышки от шампуня. В ней тоже делают отверстие и, предварительно одел на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму. Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.
На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью ветряк от бытового вентилятора не обладает, но все же освещение одной лампочки может обеспечить.
Пошаговая сборка в видео.
Ветрогенератор своими руками из шагового двигателя
Устройство из шагового двигателя даже при небольшой скорости вращения вырабатывает около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора можно вставить шаговый двигатель от принтера. В генераторном режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему, вы можете легко собрать своими руками. Стабилизатор устанавливают за мостами в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод. С целью уменьшения потери 220В, для его выпрямления, применяются диоды Шоттки.

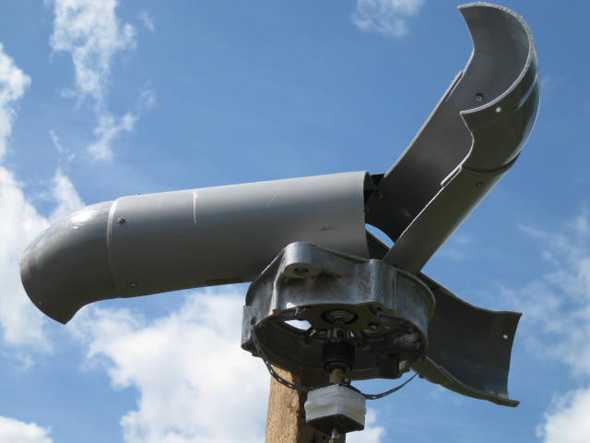

Лопасти будут из трубы ПВХ. Заготовку рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина лопастей — 10 см. Вам необходимо выточить втулку с фланцем под размер вала ШД. Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые “винты”. Необходимо также провести балансировку – от концов лопастей отрезаются кусочки пластика, угол наклона изменить посредством нагрева и изгиба. Сам генератор вставляют в кусок трубы, к которому его тоже прикрепили болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание от генератора. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам. Для них необходимы токосъемные кольца для передачи электроэнергии от подвижной части. Соединив все детали между собой переходим к тестированию конструкции, которая будет начинать обороты при 1 м/ с.
Самодельный для отопления небольшого дома или помещения
Ветряк из мотор-колесо и магнитов
Не каждый знает, что ветрогенератор из мотор-колесо можно собрать своими руками за короткое время, главное заранее запастись необходимыми материалами. Для него лучше всего подходит ротор Савониуса, его можно приобрести готовый или же самостоятельно . Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора. А также необходимо сделать лопасти, вы можете сами выбирать материал для них используя дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно проделать отверстия для крепления в соответствии с количеством лопастей. Необходим также стальной поворотный механизм, чтобы ветрогенератор впоследствии мог выдерживать любую погоду.
Ветряк из мотор-колесо гироскутера на видео инструкции.
Из ферритовых магнитов
Ветрогенератор на магнитах будет сложно освоить малоопытным мастерам, но все же можно попробовать. Итак, в генераторе должны быть четыре полюса, в каждом будет находиться по два ферритовых магнита. Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного магнитного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит занимая пространство, соответствующее длине магнитного поля. Крепление схем обмотки и магнита может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.
Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается. Для ветряка нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра. При средней скорости вращения выдаёт примерно до 20 ватт.
Генератор для ветряка с сердечниками из ферритовых магнитов.
Конструкция ветрогенератора на неодимовых магнитах
Если вы хотите знать как создать ветрогенератор, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная. После того как вы отчистите ступицу от краски и грязи необходимо перейти к расстановке непосредственно неодимовых магнитов. Их необходимо по 20 штук на диске, размер их должен составлять 25х8 миллиметров.

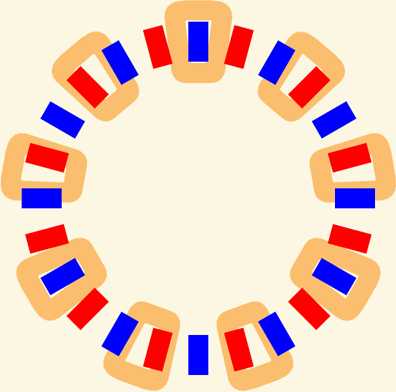

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса. Очень важно, чтобы магниты, стоящие друг напротив друга, были с разными полюсами, то есть притягиваться. Клеят магниты супер клеем, необходимо поднять бордюрчики по краям дисков и в их центре намотав скотч или вылепив пластилином для недопущения растекания. Чтобы сделанный ветрогенератор на неодимовых магнитах работал с максимальной отдачей, катушки статора следует рассчитать правильно. Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, генератор даже при низкой частоте оборота лопастей, даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.
Ветряной генератор на супер магнитах пошаговая инструкция.
Когда основная часть готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром— 160 мм. В конце концов наш генератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью лопастями, в 8м/с, способен обеспечить до 300 Вт.
Цена разочарования или дорогой флюгер
Сегодня существует множество вариантов как сделать устройство для преобразования энергии ветра, каждый способ по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то вам не будет разницы делать на базе чего его делать, главное, чтобы он отвечал задуманной вами схеме, и на выходе давал хорошую мощность.
Сравнение ветрогенераторов в видео
ecoteplo.pro
Как сделать ветрогенератор своими руками
При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.
Ветряной генератор для дома
Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.
Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.
Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.
С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.
Тип ветрогенератора
Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.
Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.
Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.
В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.
Маломощный ветряк своими руками
В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.
Ветряной генератор на 12 В с горизонтальной осью
Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.
На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.
Электрическая часть
Чтобы собрать электрогенератор, необходимы комплектующие:
- небольшой мотор от старого принтера, дисковода или сканера;
- 8 диодов типа 1N4007 для двух выпрямительных мостов;
- конденсатор ёмкостью 1000 мкф;
- труба ПВХ и пластиковые детали;
- алюминиевые пластины.
На рисунке ниже изображена схема генератора.

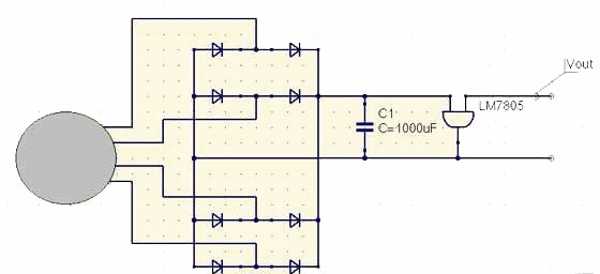

Шаговый мотор: схема подключения к выпрямителю и стабилизатору
Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.
Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-2500С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.
За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

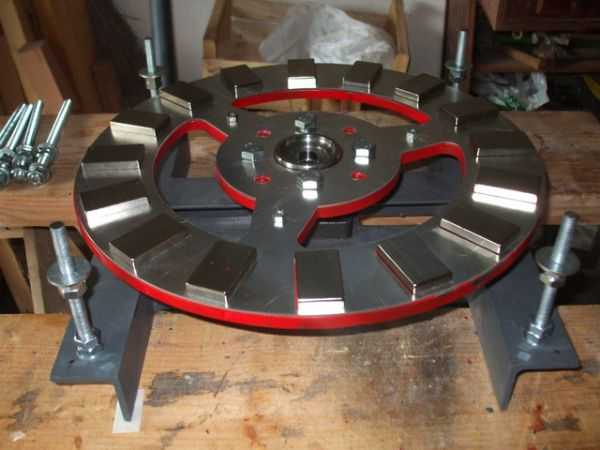

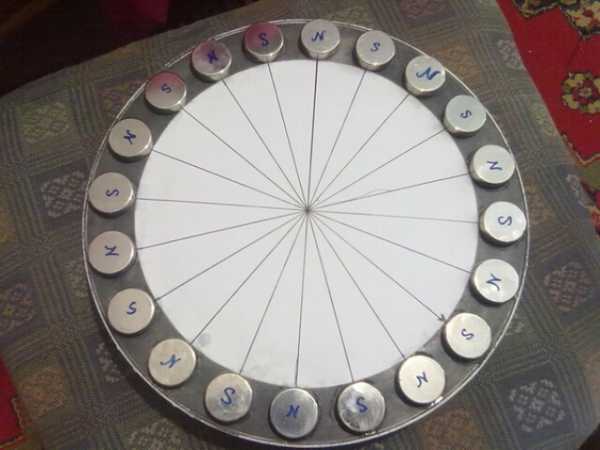

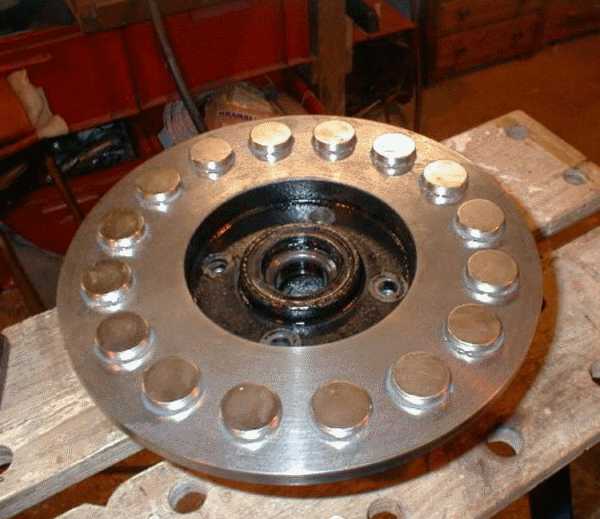

Ротор на неодимовых магнитах

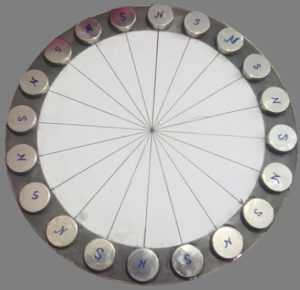

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.
Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

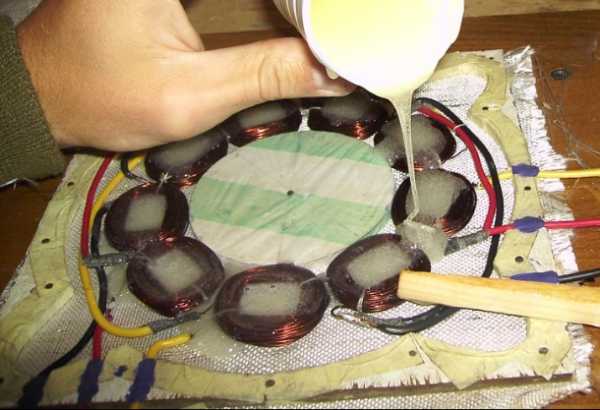

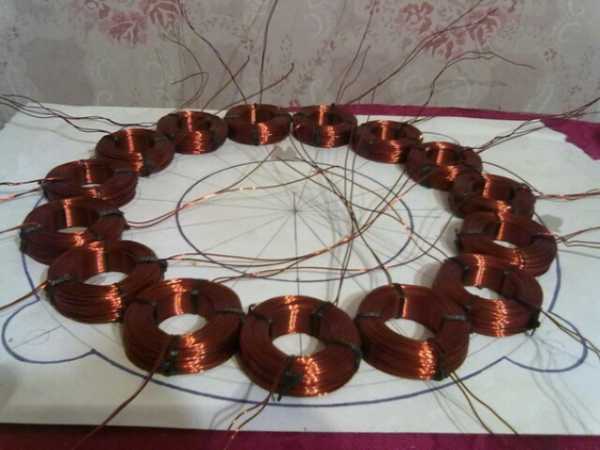

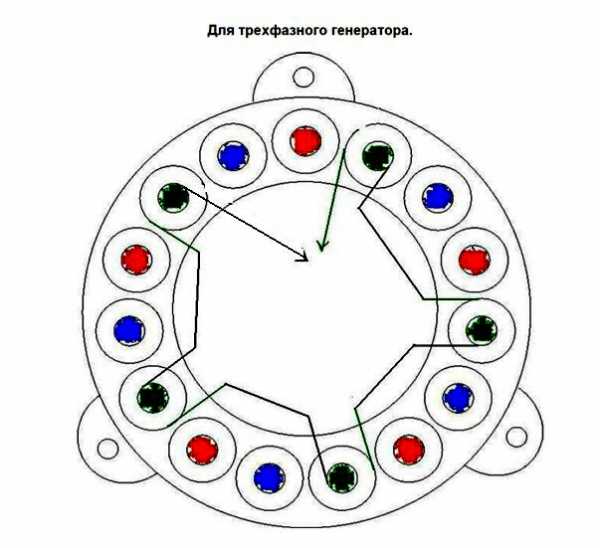

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.
Механическая часть
Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.
Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.
Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.
Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.
Ветряк крепят на высоте 5-8 м.
Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

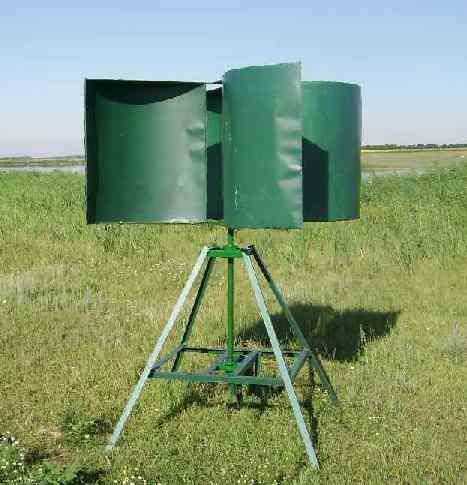

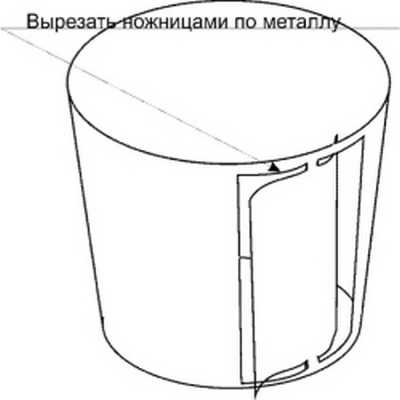

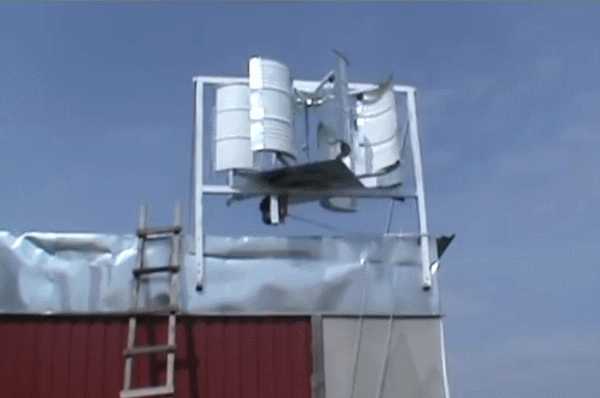

Ветряк с вертикальной осью и ротором из бочки
Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.
Ветрогенератор мощностью более 1 киловатта
Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.
Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.
Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.
В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.
Электрогенератор из двигателя постоянного тока
В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

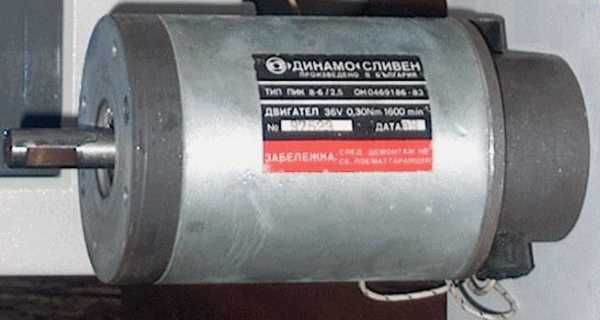

Как выглядит двигатель постоянного тока
Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

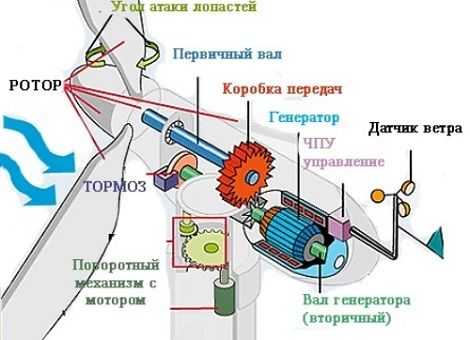

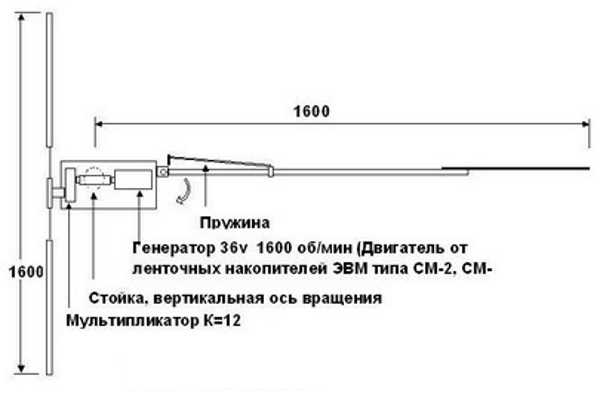

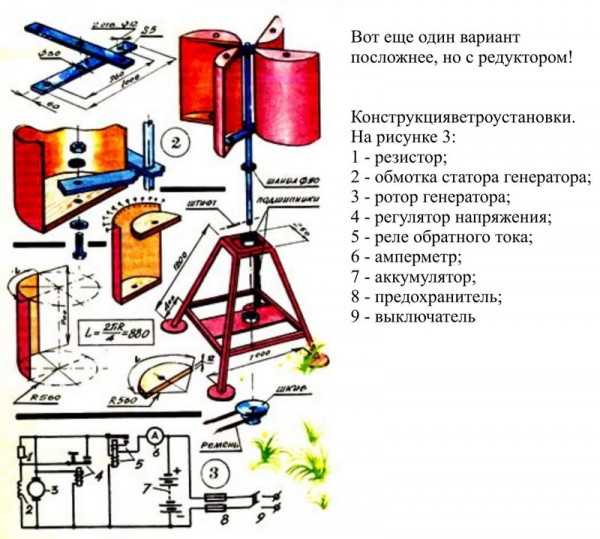

Схема устройства ветряка
Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.
Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.
Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.
Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.
Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.
Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.
Типы роторов
Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

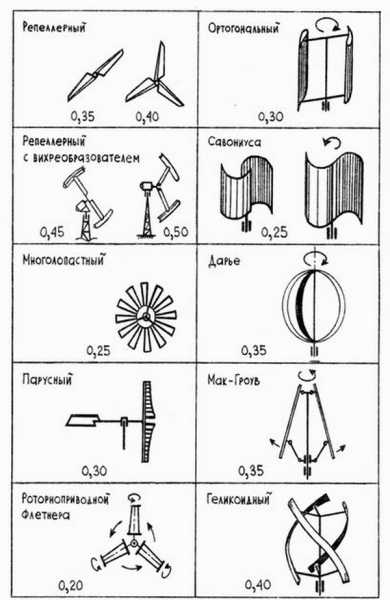

Виды и конструкции роторов ветряков

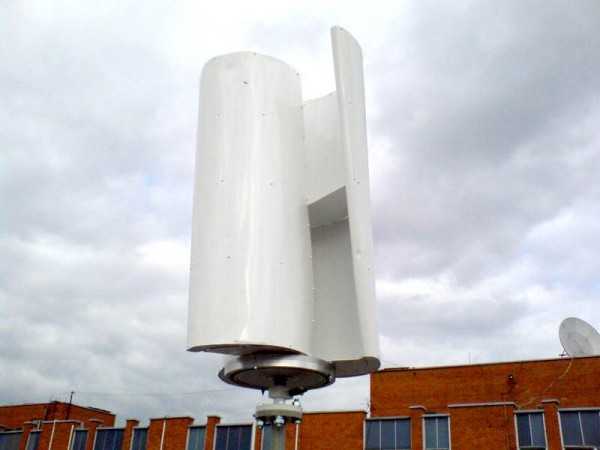

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.
Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 900. В качестве заготовок можно использовать бочки, вёдра, кастрюли.
Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.
Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.
Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.
Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.
Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.
Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.
Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.
Безопасность
Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.
Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.
Видео. Ветрогенератор своими руками.
Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.
Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.
Оцените статью:elquanta.ru
Ветрогенератор своими руками
Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.
Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.
Ветрогенератор роторного типа

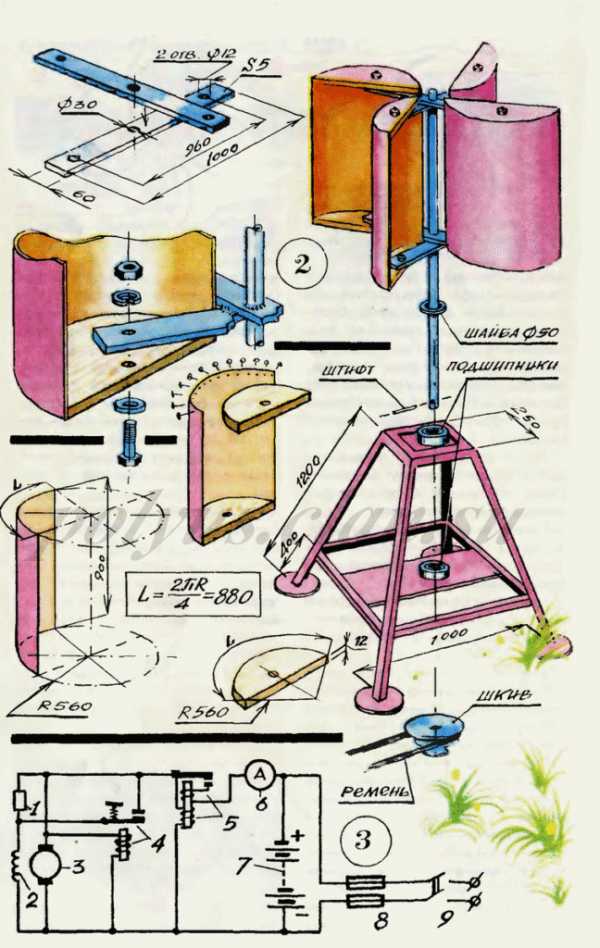

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.
Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.
Преимущества и недостатки роторного ветрогенератора
Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.
Ветрогенераторы такого типа имеют следующие преимущества:
- простота монтажа;
- небольшая себестоимость;
- экономичность;
- податливость к ремонту;
- не привередлив к условиям функционирования;
- надежность и бесшумность работы.
Минусов ветрогенератора несколько:
- небольшая производительность ветрогенератора;
- полная зависимость ветряка от ветра;
- лопасти может сорвать воздушный поток.
Подготовка материалов для ветрогенератора
Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:
- Автомобильный генератор на 12 В.
- Гелиевый или кислотный аккумулятор на 12 В.
- Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
- Большую емкость из нержавейки или алюминия: ведро или кастрюля.
- Простой вольтметр.
- Болты, шайбы и гайки.
- Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
- Провода с разным сечением (2,5 мм2 и 4 мм2).
- Хомуты, фиксирующие ветрогенератор.
- Выключатель «кнопка» полугерметичный, на 12 В.
Кроме того, запаситесь такими инструментами:
- болгаркой или ножницами по металлу;
- рулеткой;
- строительным карандашом или маркером;
- отверткой, дрелью, кусачками и сверлом.
Конструкторские работы ветрогенератора
Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:
- Подготовьте ведро или кастрюлю.
- При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
- Теперь нужно вырезать лопасти.
Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.
- Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
- Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
- Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
- При помощи болтов, закрепите ведро на шкиве.
- Установите свой ветрогенератор на мачту, закрепив его хомутами.
- Осталось подсоединить провода и собрать цепь.
- На мачте зафиксируйте провода, чтобы они не болтались.
Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.
Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.
Ветрогенератор аксиальной конструкции на магнитах
В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.
Распределяем и закрепляем магниты
Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.
Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.
Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.
Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».
Трехфазный и однофазный генератор для ветрогенератора
Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.
Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.
Наматываем катушки
Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.
Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.
Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:
30 – 12 = 18;
18 : 3 = 6.
В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.
Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.
Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.
Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.
Делаем винт и мачту для ветрогенератора
Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.
Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.
Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.
Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.
Заключение
Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.
Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.
bouw.ru
Как сделать ветрогенератор своими руками? Легко!
Задавшись целью собрать ветрогенератор своими руками, я начал с поиска в Google. Нашлось огромное разнообразие конструкций, схем, чертежей, видео вертикальных и роторных моделей. У всех был общий принцип, который я и использовал в своем ветряке.
Все схемы имели пять общих черт:
1. Генератор2. Лопасти3. Монтаж установки, превращающей ветер в энергию4. Башня, чтобы поднять установку и поймать ветер5. Батареи и электронная система управления
Я уменьшил проект создания всего к пяти маленьким шагам. Если за раз рассматривать только один из пунктов, проект не кажется слишком трудным. Но обо все по-порядку.
ГенераторПервым делом, я приступил к выбору генератора. Мои интернет-исследования показали, что многие собирали самостоятельно ветряки. Как понял из их рассказов, это казалось им очень сложным, по крайней мере, первая попытка. Другие предпочитали схему на магнитах постоянного тока. Такое решение казалось проще. Поэтому начал искать двигатели, лучше всего подходящие для данной задачи.
Многие, оказалось, использовали для создания своего ветряка старые компьютерные моторы с ленточным приводом (раритет времен, когда компьютеры имели большие катушечные ленточные накопители). Лучшие, по-видимому, варианты моделей такого двигателя были у компании Ametek. Самый подходящий, по-моему, из них - 99 вольтный движок постоянного тока. Он прекрасно работает как генератор небольшой электростанции. К великому сожалению, ныне их почти невозможно найти. Хотя есть немало похожих аналогов, которые еще можно отыскать, например, на Ebay. Также имеется описание о преимуществах и недостатках различных двигателей Ametek (описание на анг.: https://www.tlgwindpower.com/ametek.htm).
Как вы уже догадались, найдется немало других доступных подходящих моделей. Такие магниты постоянного тока могут прилично работать, но они не были предназначены для ветряной установки изначально. Двигатели приходится раскручивать гораздо быстрее, чем их номинальная скорость, чтобы произвести что-нибудь схожее с их номинальным напряжением.
Я искал модель, рассчитанную на высокое напряжение постоянного тока, низкие обороты и высокий ток, воздерживаясь от низкого напряжения и высоких оборотов. Нужен был движок, который выведет более 12 вольт при довольно низких оборотах.
Так, к примеру, от двигателя, рассчитанного на 325 оборотов за минуту 30 вольт, можно ожидать выработки 12+ вольт при разумно-низких оборотах. С другой стороны, двигатель мощностью 7200 оборотов за минуту 24 вольт, вряд ли будет производить 12 вольт, пока он крутится со скоростью несколько тысяч оборотов за минуту. Это слишком быстро для ветряной установки.
Мне удалось прикупить один из подходящих движков Ametek 30 вольт на Ebay всего за 26$. Они стоят дешево, т.к. большинство охотится за более мощными. Можно найти также других изготовителей, так что не волнуйтесь о цене Ameteks. Во всяком случае, мой приобретенный мотор был в хорошем состоянии и работал отменно. Даже при простом толчке руками он набирал достаточно оборотов, чтоб зажечь лампу 12 вольт достаточно ярко. Я устроил ему настоящее испытание на сверлильном станке, подключив к соответственной нагрузке. Убедился, что если смогу пристроить хорошие лопасти, он будет производить большое количество энергии.
ЛопастиОчередные онлайн-исследования показали, что многие вырезали лопасти из дерева. Это показалось мне возмутительным объемом работы. Также обнаружил, что другие домашние мастера использовали трубы ПВХ. Такой вариант выглядел более простым.
Я последовал найденному описанию. Сначала нужно было определить необходимую длину.
Рекомендуется брать пластиковые трубы диаметром 1/5 от длины.
Например, если вам нужны лопасти длиной 50 см, то труба должна иметь диаметр 10 см. С одного отрезка получится четыре штуки.
Для своего самодельного ветрогенератора использовал черную трубу, которую смог найти в местном магазине, диаметром 15 см, длиной 60 см. Сначала разрезал ее вдоль на четыре равных части. Затем вырезал одну лопасть, удалив квадрат примерно 5 см у основания, где она будет крепиться. Срезал лишнее вдоль по диагонали. Прежде чем вырезать квадрат, просверлите отверстие в углу, где нужно будет сделать надрез. Это поможет не сломать материал и не порезать дальше требуемого.
Вырезанное крыло послужило шаблоном для следующих. Итого у меня получилось четыре штуки (3 для моей установки, плюс одна запасная).
Затем немного сгладил края на шлифовальном станке и чуток наждаком. Не знаю, насколько это улучшит работу ветряка, но выглядит неплохо.
МонтажДовольный результатом, я приступил к сборке электростанции из полученных запчастей.
Покопавшись в своей мастерской, обнаружил зубчатый шкив крепления вала двигателя. Но он оказался слишком мал диаметром, чтобы закрепить лопасти болтами. Среди своего металлолома также нашел алюминиевый диск 13 см диаметром – достаточного размера, но его некак прикрепить к валу двигателя. Самым простым решением было, конечно, скрепить эти две части вместе. Для этого просверлил требуемые отверстия в дисках.
Закрепил болтами лопасти и диски.
В местном магазине нашел этот колпак для винта.
Сразу подумал о добавлении счетчика. Такая конструкция уже действительно выглядела как профессионально сделанная ветровая электростанция. Вряд ли смогу убедить даже друзей, что построил ее из подручных средств, найденных среди хлама в моей мастерской да сантехнических деталей. Потом нашел сайт, который утверждал, что такие счетчики нарушают циркуляцию воздуха и снижают эффективность лопастей. Кто знает, насколько такое заявление обосновано, но решил отказаться от счетчика, по крайней мере, сейчас.
Теперь нужно установить турбину. Я решил поставить ее на деревянной подставке. Размер досточки был рассчитан путем высокого научного метода да выбора наиболее подходящего куска из имеющегося хлама.
Отрезал кусок пластиковой трубы диаметром 10 см, чтобы сделать щит двигателю, защищающий его от дождя. Для хвостовой части, поворачивающей винты по направлению ветра, просто использовал кусок тяжелого алюминиевого листа. Я переживал, что хвост не достаточно большого размера, но на практике оказалось, работает очень хорошо. Хвост поворачивает ветряную установку прямо навстречу ветру каждый раз, когда он меняет направление.
Кому интересны точные чертежи и схемы - я указал основные размеры хвостовой части на фото. Хотя думаю, вряд ли какие-то из этих размеров являются критическими.
Башня для установкиПроцесс создания подошел к установке на башню. Башня позволит свободно вращаться навстречу ветру. После некоторых размышлений и штурма местных магазинов, наконец, пришел к решению, которое, кажется, должно хорошо работать.
Железная труба диаметром 2.5 см дает хорошее скольжение внутри 3 см стальной ЕМТ электрического трубопровода. Можно было бы взять длинный кусок трубопровода как башню и 2.5 см фитинги труб с обоих концов. Главному устройству подключил 2.5 см железный фланец по центру, 19 см от конца генератора, ввернул конец железной трубы. Провода будут проходить через отверстие по центру трубы, а затем выходить у основания башни.
Для основания вырезал из фанеры диск диаметром 60 см. Сделал U-образную форму сборки из 2.5 см трубопроводной арматуры. Посередине поставил 3.5 см тройник. Теперь он может свободно поворачиваться, а также позволяет поднимать и опускать башню. В деревянном диске просверлил отверстия для стальных вставок, чтобы зафиксировать его к земле.
На фото - верхняя часть с креплением основания. Думаю, вы уже догадались, как они будут стыковаться вместе. Представьте себе трехметровую трубу, соединяющую обе части.
Так как строил ветрогенерор дома, а использовать собирался в горном домике, решил повременить с покупкой опорной трехметровой трубы, пока не приеду к месту. Это означало, что конструкция будет собрана лишь частично, а поэтому провести надлежащее испытание перед установкой на месте не получится. Конечно, такой поворот меня немного беспокоил, поскольку до последнего момента не мог быть уверен до начала испытаний, действительно ли подтвердятся все мои расчеты и система заработает надлежащим образом.
Затем покрыл все деревянные части несколькими слоями белой краски, оставшейся у меня после ремонта, чтобы защитить древесину от дождя и гниения. Прикрутил крылья, добавил к хвостовой части противовес, чтобы сбалансировать систему.

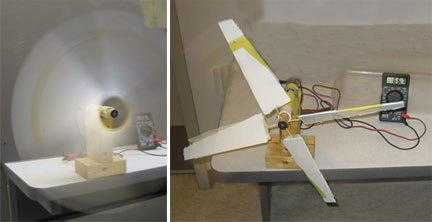

Меня разбирало любопытство, как это все-таки будет работать. Чтобы протестировать систему, выйдя на улицу одним ветреным днем, просто поднял повыше над головой. Лопасти раскрутились за считанные секунды (без подключения к генератору). Я держал в своих руках бешено вращающуюся юлу смерти, не зная, как опустить ее, чтоб лопасти не четвертовали меня. К счастью, в какой-то момент порыв ветра стих и мне удалось остановить эту махину. Вряд ли еще когда-нибудь повторю эту ошибку.
Батареи и электронная система управленияТеперь, когда все механические части готовы, настало время приступить к пятому пункту моего плана - электронная система.
Ветровая электростанция состоит из ветровой турбины; одной или нескольких батарей хранения энергии, произведенной генератором; блокирующего диода, предотвращающего вращение двигателя от запасенной электроэнергии аккумулятора и балластной нагрузки избыточной энергии, когда батареи полностью заряжены; контроллера заряда для запуска всей системы.
Есть много контроллеров солнечных и ветряных электростанций. Anyplace предоставляет механизмы систем получения альтернативной энергии, которые продаются на Ebay. Я решил все же попробовать сделать контроллер своими руками. Погуглив немного, нашел много информации, в том числе некоторые полные схемы контроллера. Они показались не сложными, поэтому довольно легко собрал свой блок.
Так как увлекаюсь электроникой с раннего детства, множество компонентов у меня уже было. Поэтому осталось прикупить самую малость, чтобы завершить систему. Немного изменил схему в соответствии с имеющимся запасом, чтобы использовать уже имеющиеся компоненты. Но все же, мне пришлось купить реле.
Моя схема контроллера
Как уже говорил выше, пришлось изменить найденную схему под себя, чтобы использовать детали, которые у меня есть. Совсем не обязательно все точно дублировать. Большинство значений резисторов не являются критическими. Если у вас есть соответствующие знания, вы можете подобрать свои оптимальные варианты. Не бойтесь экспериментировать.
Решите ли вы купить готовый контроллер, или сделать его самостоятельно, он обязательно необходим для ветроустановки, так как должен контролировать напряжение батареи, либо направлять энергию туда для подзарядки, или балласту избыточной энергии, когда аккумулятор полностью заряжен (чтобы предотвратить чрезмерную зарядку и поломку батареи).
Так выглядит мой контроллер, который я сделал сам. При первоначальном тестировании просто закрепил его болтами к фанере. Впоследствии закрою защищенным от непогоды корпусом.
Наконец, все элементы готовы. Осталось отвезти их в мой домик в горах и установить. Все части устройства аккуратно упаковал, собрал необходимые инструменты, приготовился к поездке с надеждой на этот раз получить электричество для своего удаленного домика.
Окончательная сборка установкиПосле прибытия на место моей первой задачей было создание, а затем крепления несущей башни ветряка. В ближайшем магазине приобрел трубу три метра длиной, 35 мм толщиной, чтобы сделать стояк. Сборка прошла быстро. Я использовал нейлоновые веревки и деревянные колья, чтобы с четырех сторон закрепить стояк.
Это крепление верхней части башни. Немного подумав, приспособил металлические скобы, чтобы закрепить веревки к трубе. Позже планирую заменить веревку стальными тросами. Но чтобы проверить работоспособность системы это было более чем достаточно.
Диск основания башни лежит прямо на земле. Провод выйдет через отверстие наружу для подключения турбины к контроллеру. Чтобы протянуть провод через трубу, воспользовался жесткой проволокой – одним концом проволоки прикрутил провод, вставил проволоку в трубу и протянул провод.
Заработало! Хотя ветерок этим днем был совсем небольшим, лопасти отлично разогнались.
Фото остальных устройств: контроллер, аккумулятор, электроника. 120 вольтный инвертор подключен к батарее, а также мультиметр для отслеживания напряжения батареи и выходного напряжения из ветрогенератора. Помимо этого, к инвертору подключено зарядное устройство, преобразующее 120 вольт переменного тока.
Крупным планом использованная электроника. По данным мультиметра, ветряк вырабатывает 13,32 вольт. Электробритва и зарядное устройство – тестовые приборы, обеспечивающие нагрузку на систему через инвертор переменного тока.
Разумеется, оставлять всю электронику вот так вот на фанерной доске под открытым небом довольно опасно. При таком то высоком напряжении тока, да множестве соединений проводов опасность короткого замыкания слишком высока. После первого тестирования подберу хороший удлинитель и перенесу устройства в защищенное место.
Наконец установка моего самодельного ветряка закончена! У меня есть электричество! Теперь смогу зарядить свой телефон, фотоаппарат, подключить ноутбук и прочую бытовую технику. И больше не зависеть от традиционных источников питания, по крайней мере, пока дует ветер.
Читайте также: Ответы на часто задаваемые вопросы
Видео от ютубера Аромала. Интересно, что его ветряк работает даже в лесу, под деревьями, где кажется, и ветра то нету.
vetrogeneratorsvoimirukami.ru
Ветряк своими руками: о реальностях самостоятельного изготовления
Оглавление:Ветряк своими руками: составные части и принцип изготовленияВетряки для дома своими руками: устройство системы
По большому счету, самостоятельно изготовить ветряную электростанцию не так уж и сложно – по крайней мере, намного легче, чем соорудить гидроэлектростанцию. Система эта не сложная, и самая ее проблематичная часть – это сам генератор. Если найдете его, то все остальное, как говорится, пустяки. Сразу хочу отметить тот факт, что обойдется такая установка не дешево, и срок ее окупаемости довольно большой. Она выгодна только в том случае, когда поблизости вообще отсутствуют другие источники электроэнергии. Либо когда добытое электричество будет продаваться. Да, такое возможно тоже, но речь не об этом – в данной статье мы поговорим о том, как сделать ветряк своими руками. Вместе с сайтом stroisovety.org мы разберемся с его устройством, технологией изготовления и сборкой системы независимого энергоснабжения.
Как сделать ветряк своими руками фото
Ветряк своими руками: основные части и принцип изготовления
Как и говорилось выше, ветряной электрогенератор имеет довольно простую конструкцию, и решить вопрос, как сделать ветряк своими руками, не очень сложно. Если разбираться в его конструкции, то условно этот агрегат можно разделить на четыре основных узла.
- Генератор. Это сердце данной установки – именно оно ответственно за выработку электрической энергии. Как правило, в ветряных установках используются генераторы, способные вырабатывать либо 12, либо 24 вольта – сами понимаете, что таким током современную бытовую технику не порадуешь. Именно по этой причине ветряк является всего лишь частью независимой электростанции – о том, как поднять вырабатываемое им напряжение до привычного для наших электроприборов 220 вольт, мы поговорим отдельно. Делать генератор своими руками очень сложно – во всех отношениях его лучше приобрести в готовом виде. Сейчас это не проблема – с одинаковым успехом можно купить как специальный генератор, предназначенный для ветряных установок, так и найти ему альтернативу (например, автомобильный генератор). Проблема последнего заключается в малой мощности – больше чем на сто ватт рассчитывать здесь не приходится. В отличие от него, специальные генераторы могут вырабатывать более 500Вт энергии – а это означает возможность использовать добытую энергию, так сказать, напрямую, без ее аккумулирования в емкостях.
Ветряк своими руками фото
- Лопасти. По большому счету, эту часть ветряка также можно приобрести, что будет лучше всего – дело в том, что именно от них зависит эффективность работы самого генератора. Правильно изготовленные лопасти способны вращать его даже при слабом ветре. Лопасти могут быть двух типов – вертикальные и горизонтальные. В зависимости от этого, и ветряки классифицируются на два типа – вертикальный ветрогенератор своими руками сделать несколько сложнее, но зато он считается более эффективным, а главное, компактным. Он не занимает большого количества места, и его достаточно просто смонтировать даже на крыше дома – именно такой генератор является оптимальным решением для дома, расположенного в густонаселенных городах. Лопасти для него изготовить очень сложно – их лучше купить. Связано это с балансировкой, от которой во многом зависит эффективность работы ветряка.
- Мачта. По сути, она нужно исключительно для горизонтального ветрогенератора, хотя и вертикальные также могут устанавливаться на нее. Если в первых установках она является неотъемлемой частью конструкции, то во втором необходимость в ее наличии появляется только при наземной установке. Этот элемент ветряка можно сделать и самостоятельно – по сути, это труба, установленная вертикально и оборудованная специальным креплением для генератора.
Ветрогенераторы для дома своими руками фото
И четвертый элемент, который, по сути, является частью мачты, это подвижная платформа с флюгером – она отвечает за движение лопастей за ветром, который довольно часто меняет свое направление. Платформа является связующим звеном между генератором и мачтой и монтируется она на подвижном соединении, легкий ход которого обеспечивает подшипник. Сделать такое устройство своими руками также не сложно.
Получается так, что о полном изготовлении эффективной ветроэлектростанции не может быть и речи. В принципе, сделать ее можно, но эффективность работы такой установки остается под большим вопросом – в качестве эксперимента она подойдет, но вот для полноценного электроснабжения, увы, нет. Большую часть ветряка придется приобретать по частям, которые потом собирать в единое изделие. В общем, вопрос, как сделать ветрогенератор своими руками, решается только так – мало того, дополнительно придется решить вопрос передачи электроэнергии через подвижную платформу, что не так уж и просто. Опять же, в этом отношении намного привлекательнее выглядят ветрогенераторы с вертикальной осью вращения – здесь эта проблема снимается автоматически, что в значительной мере упрощает решение вопроса изготовления ветряка своими руками.
Ветряки для дома своими руками: устройство системы
Теперь, когда мы разобрались с устройством и возможностью решения вопроса изготовления ветрогенератора для дома своими руками, самое время рассмотреть и общий принцип построения независимой системы электроснабжения. Как вы понимаете, собрать генератор – это только полдела. Сама система потребует от вас дополнительных затрат на оборудование, изготовить которое самостоятельно практически невозможно, если не сказать, что совсем невозможно. В целом, если говорить об устройстве ветряной электростанции для дома, то ее можно разделить также на четыре части.
- Ветрогенератор, о котором мы уже говорили. Добавить здесь можно только то, что вырабатываемая им энергия напрямую не используется – все электричество собирается в аккумуляторы, откуда и идет дальнейший его разбор.
Ветряки для дома своими руками фото
- Аккумуляторы. Именно они, наравне с мощность самого генератора, обеспечивают ваш дом необходимым количеством энергии – здесь важна их емкость, способность вмещать тот или иной объем электричества. Обычным автомобильным аккумулятором здесь не обойтись – речь идет о десятке аккумуляторов емкостью от 100 до 150А/часов. Их количество рассчитывается исходя из мощности ветряка, используемого в доме электрооборудования интенсивности его работы. В таких системах применяются, как правило, гелиевые аккумуляторы, которые лучше всех приспособлены к частым циклам зарядки и разрядки.
- Контроллер зарядки аккумуляторных батарей – это небольшое устройство, которое является связующим звеном между ветряком и батареями. Оно контролирует цикл зарядки последних и не дает им, так сказать, перезаряжаться.
- Есть еще один небольшой элемент, связывающий генератор и батареи – это так называемый диод Шоттки, в задачи которого входит не выпускать электричество назад в генератор во время его бездействия – в противном случае без этого диода ваш генератор может превратиться в электромотор, который очень быстро съест весь накопленный в аккумуляторах запас энергии.
- И самая главная часть, отвечающая за повышение напряжения до отметки в 220 вольт, это инвертор. Преобразователь, который повышает напряжение – они бывают разные, и далеко не все подходят для использования в независимых электростанциях. Здесь нужен инвертор с чистой синусоидой на выходе – модифицированная синусоида плохо сказывается на работе большинства современных электрических потребителей. Мало того, огромное значение имеет и мощность подобных устройств – она тоже рассчитывается исходя из суммарной мощности одновременно работающих потребителей. После генератора это самая дорогостоящая часть системы ветряной энергетической установки.
Ветрогенераторы с вертикальной осью вращения своими руками фото
Кроме всего прочего, не стоит сбрасывать со счетов и провода, используемые в подобных системах – если после инвертора можно применять любые, то вот до него нужны специальные, изготовленные с учетом минимальных потерь при транспортировке электрического тока малого напряжения.
По большому счету, система не сложная, и имея в наличии все необходимые элементы, собрать ветряную электростанцию не так уж и сложно – важнее всего правильно рассчитать ее с учетом всех, даже, казалось бы, незначительных факторов. Особое внимание здесь нужно уделить количеству ветряных дней в году – может случиться так, что в тихих и спокойных регионах ветряк может оказаться практически бесполезным. Именно по этой причине системы независимого электроснабжения делают комбинированным способом, который предусматривает использование не только ветрогенератора, но и солнечных панелей. Они как бы дополняют друг друга, обеспечивая постоянную добычу электроэнергии из неиссякаемых природных ресурсов.
Мы описали, как можно сделать ветряк своими руками. В заключение остается добавить не так уж и много – в частности, рассказать о тонкостях изготовления лопастей. Вернее не о тонкостях, а о трудностях – обосновать утверждение того, что их лучше не изготавливать своими руками, а приобретать в готовом виде или заказывать их изготовление на заводе. Дело в том, что есть такие понятия, как смещение оси и балансировка – первое вызывает биение, а второе неравномерное вращение. И то и другое приводит к замедлению вращения генератора, что само по себе сказывается на эффективности работы установки в целом. Проще говоря, вместо положенных 500Вт вы будете получать 250Вт энергии в час – вместо 18В тока – 14вольт, что, опять таки, скажется на темпах зарядки аккумуляторов.
Автор статьи Александр Куликов
stroisovety.org
