Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.

Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.



Почему винтовые сваи BAU?


Изготовление винтовых свай марки BAU осуществляются на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта.  Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.


Преимущества установки свайно-винтового фундамента:

  • простота монтажа;
  • доступная цена;
  • технологичность и универсальность;
  • экономия пространства на участке.


Технология установки винтовых свай для фундамента


Первый этап:

Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.


Второй этап:

Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.



Третий этап:

Опционально, свая наполняется пескоцементной смесью для большей прочности
Четвертый этап:

Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:

Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.


Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Наши объекты

Все объекты

Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

  • пробное бурение почвы;
  • проведение расчетов;
  • выбор свай нужного диаметра и длины;
  • составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод. В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

  • использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
  • невысокую стоимость – экономия на аренде техники;
  • возможность выполнения монтажа свай своими руками;
  • минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника. Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

  • подготовка места монтажа опоры;
  • закрепление рабочего инструмента на свае;
  • подъем трубы с закрепленным вращателем и установка в точке монтажа;
  • запуск процесса ввинчивания изделия;
  • контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

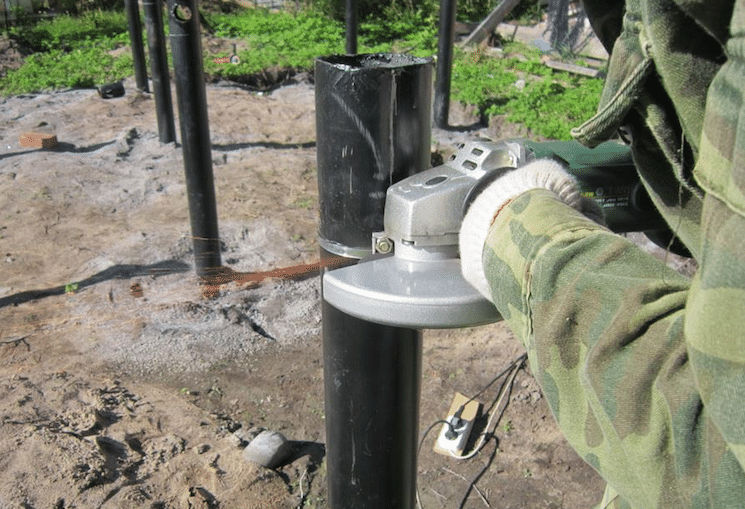

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Винтовые сваи своими руками 101 Все основы, которые нужно знать. Часть 2



Прежде чем приступать к каким-либо фундаментным работам, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка ваших строительных планов
2) Выяснение того, где ваши услуги, например. на вашем участке проходят электрические и водяные газовые трубы
3) Найм CAT-сканера и Genny  для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки монтажника

Следование приведенному выше протоколу означает, что вы вряд ли столкнетесь с кабелями и трубами при использовании винтовых свай. Приведенный выше список считается должной осмотрительностью в отношении всех видов фундаментных работ.

Как установить винтовую сваю?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, пещеры для людей, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих случаев вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два 1,5-метровых ломика.

Для более крупных проектов вы можете нанять ручную машину, которую вы можете взять напрокат в UKHelix Co., Ltd. Эта машина подходит для установки относительно больших свай.

На более крупных работах можно установить винты с помощью экскаватора и подходящего «насадки для головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, строительными подрядчиками, а также для крупных общенациональных подрядчиков, стремящихся улучшить и усовершенствовать свой процесс фундамента.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени занимает установка и наращивание винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» выполняется намного быстрее, чем традиционные бетонные фундаменты.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, состояния почвы и подготовки площадки.

Если взять в качестве примера самодельную установку летнего домика 4 х 5 метров в глубине сада, исключая обследование участка и разметку мест расположения свай, то можно установить девять самодельных винтовых свай от UKHelix.com вручную в от половины дня до дня (обратите внимание, вам понадобится пара сильных людей). Строительство на винтовых сваях потенциально может начаться в тот же день.

И не забывайте, винтовые сваи можно устанавливать в большинстве погодных условий.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящей насадкой, большие работы по установке могут быть выполнены с впечатляющей скоростью, что потенциально может сэкономить дни трудозатрат.

Некоторыми примерами могут быть контракты на установку нескольких домиков-капсул, строительство пешеходных дорожек через заповедники или установку звукового барьера.

Винтовые сваи какого размера мне нужны для моей работы?

Самые популярные размеры свай UKHelix для легких конструкций — 1200 мм. и 1700 мм. Мы также предлагаем сваи меньшего размера 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для более крупных деревянных конструкций, таких как большие дачи, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и пещеры для людей, мы рекомендуем винтовые сваи 1700 мм.

ОДНАКО, все зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеизложенное является лишь общим руководством, основанным на рекомендациях наших заводов.

Для получения бесплатного предложения для обсуждения ваших потребностей в винтовых сваях, мы предлагаем вам связаться с нами здесь

Винтовая свая своими руками | На что обратить внимание, прежде чем использовать винтовые сваи?

При использовании самодельных винтовых свай важно знать некоторые ключевые факторы, чтобы решить, какой тип или длина винтовых свай вам понадобятся.

Самостоятельная установка винтовых свай

Каков вес вашей конструкции?

Вес вашей конструкции будет определять размер и длину необходимых вам винтовых свай. Очевидно, что небольшой легкий сарай, используемый для садовых инструментов, будет иметь другие требования по сравнению с большим летним домом, в котором будет такой тренажерный зал.

На каком расстоянии друг от друга следует размещать самодельные винтовые сваи?

Представьте, что расстояние между сваями составляет 2 метра. Будет ли ваше основание достаточно жестким, чтобы сделать мост между двумя сваями? Основное правило для террас: высота деревянного бруса х 20 = максимальное расстояние между сваями. Балка размером 5 см х 15 см выглядит так:

15 см x 20 = максимальное расстояние между опорными сваями 3 метра.

Или вы предпочитаете работать с 5 x 10 см? Хорошо, Â 10 см x 20 = максимальное расстояние 2 м между опорными сваями.

Каково ваше сопротивление точечному разрыву в почве?

Вам нужно будет учитывать тип почвы, на которой вы будете работать, так как это определит размер и длину необходимой сваи. Глина и мел, например, будут давать различную несущую способность винтовых свай и могут потребовать значительно отличающихся характеристик свай. Проще говоря, если вы вкручиваете в условиях рыхлой почвы, вам придется углубляться по сравнению с условиями жесткой почвы.

Будет ли ваша конструкция выдерживать давление ветра?

Имея большой сад или теплицу, вам нужно не только думать о вертикальных нагрузках, действующих на сваи, но и о горизонтальных силах, воздействующих на сваи. Чем выше они находятся над уровнем земли, тем больше риск быть сдвинутым ветром в сторону. В этом случае стоит сделать поправку на боковую нагрузку и принять дополнительные меры по глубине сваи.

А как насчет движущихся вверх сил?

Это важно при расчете давления ветра под установленными на земле солнечными панелями или палаткой. Вес вашей конструкции здесь не столь важен. Восходящее давление ветра может быть вашей самой большой проблемой. Если ваша формула говорит вам, что в случае шторма существует восходящее давление, скажем, 10 тонн, и у вас установлено 20 винтовых свай … это означает, что каждая свая должна выдерживать тяговое усилие не менее 0,5 тонны .
