Установка сэндвич дымохода: Как собрать сэндвич дымоход своими руками

Содержание

Дымоходы сэндвич в Павловском Посаде, Орехово-Зуево, установка печей

Типовые схемы установки дымохода в Московской области

Схема установки дымоходов для печей. Трубы для вывода дыма рекомендуется располагать возле внутренних перегородок из огнестойких материалов, можно также расположить их в наружных стенах, предварительно утеплив их с внешней стороны, чтобы избежать накопления конденсата из сбрасываемых продуктов сгорания.

В данном случае лучше использовать дымовые трубы насадного типа. Металлические трубы вертикальной зоны могут размещаться внутри сооружения с проходом через кровлю или с наружной стороны способом фронтального выведения через стену, при этом наружный участок должен быть утеплен.

Это классические способы системы выведения дыма, но они могут быть различной сложности, с большим количеством переходов. Если трубы проходят через потолок, то важно, чтобы была потолочная разделка для исключения загорания легковоспламеняющейся частей здания, а перекрытие кровли лучше всего обезопасить специальной основой.

На завершение системы устанавливается зонт, конус или дефлектор. Такие схемы установок дымоходов чаще всего используют для бань, загородных домов, дач.

Такая конструкция резко снижает теплопотери и увеличивает производительность отопительной системы. При этом снижается количество конденсата, улучшается пожарная безопасность сооружения, продлевается срок эксплуатации системы.

Эстетически такая труба выглядит более стильно и современно.

Наконец, еще один плюс: сэндвич дымоход просто установить и эксплуатировать.

Дымоход сэндвич из нержавеющей стали

Конструкция состоит из следующих элементов:

1. Внутренняя труба. Непосредственно через нее проходят продукты сгорания.

2. Слой огнестойкой изоляции с низкой теплопроводностью. Для этой цели выбирают экологически чистые безвредные материалы.

3. Внешняя труба из нержавейки.

Такая труба обладает всеми необходимыми достоинствами: обеспечивает тягу, минимизирует концентрацию вредных веществ в помещении. Устойчива к любым внешним воздействиям – механическим, химическим, атмосферным, термическим и т.д. Мало весит.

Ее легко установить – это снижает трудозатраты и не требует от мастера высокой профессиональной квалификации (как, например, искусство печника). Этот способ прокладки дымохода оптимален в уже существующих и функционирующих сооружениях, причем, осуществить его можно быстро.

Привлекательной особенностью таких труб является модульная сборка: комбинируя модули, можно обогнуть любой выступ или препятствие.

Для монтажа нет необходимости в создании дополнительных приспособлений: трубы крепятся прямо к стенам, фиксируются легкими растяжками.

В плане применения дымоходов из сэндвич труб универсальны: можно использовать для печей, котлов, каминов, в жилом доме, в бане, в котельной и т.д.

Ну, и нельзя не отметить яркий блеск новой стальной конструкции, которая будет отличным украшением дома, придаст его облику новизну и современное звучание.

Заказать монтаж отопления в частных домах в Московской области!

Монтаж сэндвич дымохода — как правильно собрать, схема установки, правила и инструкция по монтажу через бревенчатую стену, крепление к стене, как разобрать, видео

Сэндвич дымоход – это устройство, которое предназначается для вывода продуктов сгорания от отопительного прибора. Дымоход необходим как для печей, так и для каминов. Дымоходы этой категории отличаются высоким уровнем функциональности и являются конструкцией универсального типа. Читайте обзор видов шибера для дымохода.

На рисунке представлена схема монтажа сэндвич дымохода.

Следует отметить, что такое изделие весьма простое в использовании, именно этим оно и отличается от всех других существующих конструкций данного вида. Все элементы из которых состоит конструкция постоянно находятся в тепле (за счет плотного слоя теплоизоляционного материала), что существенно сокращает количество образующегося конденсата.

Прежде чем определиться с выбором сэндвич дымохода, необходимо произвести расчет всей конструкции и определиться с материалом, из которого она будет выполнена.

Размеры дымохода будут зависеть от тепловой мощности оборудования:

  • если мощность будет выше 3,5 кВт, то размер будет — 0,14х0,14 м;
  • если будет вырабатываться мощность до 5,2кВт, то габаритные размеры конструкции – 0,14х0,20 м;
  • если тепловая мощность будет достигать 7 кВт, то следует выбрать изделие с габаритными размерами 0,14х0,27 м.

Размер сэндвич дымохода зависит от тепловой мощности, вырабатываемой отопительным устройством. Что касается длины изделия, то стандартный минимум составляет 500 см. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Содержание

  1. Как собрать сэндвич дымоход?
  2. Монтаж сэндвич дымохода
  3. Как разобрать?
  4. Видео

Как собрать сэндвич дымоход?

На фото представлены сэндвич трубы для дымохода.

Как же правильно собрать сэндвич дымоход? Необходимо помнить о следующих основных моментах:

  • Вся система начинается от самого камина. Сперва нужно произвести монтаж первой части трубы с трубою отопительного прибора. Следует помнить о заглушке, потому как без нее будет идти «лишний» жар. Аккуратнее нужно быть и с утеплителем.
  • При монтаже нужно вставлять трубу с меньшим диаметром в трубу с большим диаметром. Только так можно получить полностью герметичную конструкцию.
  • Состыковывать нужно как внутренние трубы, так и внешние. Единовременно проводить состыковку труб невероятно сложно, по этой причине специалисты советуют производить ее в два этапа.
  • Все стыки нужно усиливать. Для этого необходимо использовать хомуты из оцинкованной стали.
  • Покрыть все элементы необходимо герметиком, который сможет выдержать термическую нагрузку в 10000 С.
  • Таким же способом происходит установка уголков, тройников и иных нестандартных элементов конструкции.
  • В местах установки тройника нужно использовать дополнительные кронштейны.
  • В случае необходимости можно воспользоваться дополнительными звеньями горизонтального типа, но они не могут превышать длину в один метр.

Внимание! После сборки всей конструкции и перед покрытием герметиком следует удалить с изделия защитную пленку.

Для того, чтобы правильно провести сборку сэндвич дымохода необходимо проконсультироваться у опытного специалиста, но если такового не найдется «под рукой», то стоит воспользоваться видеоматериалом представленным ниже. Полную герметичность конструкции можно получить только при правильной пошаговой сборке. Особое внимание необходимо уделить всех связующим элементам. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Монтаж сэндвич дымохода

Для того чтобы произвести монтаж дымохода сэндвич, следует пользоваться заранее подготовленной схемой и правилами установки конструкции данного типа.

Монтаж дымохода из сэндвич труб можно выполнить по инструкции:

  1. Устанавливать систему нужно от отопительного аппарата и вверх.
  2. Следует помнить, что температура выходящих газов не может превышать 5000 С.
  3. Угол, под которым выводят трубу составляет 300 С.
  4. Еще нужно учесть, что все наклонные элементы конструкции не могут иметь шероховатости. Площадь сечения горизонтальной поверхности не должна быть меньше вертикальной.
  5. Монтаж сэндвич дымохода может производиться как непосредственно через стену, так и через кровлю строения. В том случае, если установка конструкции будет производиться через бревенчатую стену, то нужно позаботиться о дополнительных элементах, которые послужат защитой для поверхности стены.
  6. В завершении дымоход следует оборудовать дополнительными защитными элементами от атмосферных осадков и окружающей среды

Крепление дымохода сэндвич к стене производится опорным кронштейном. Его можно сделать как самому, так и приобрести в специализированном магазине. Если было принято решение сделать кронштейн самостоятельно, то следует взять два угловых элемента с сечением в 30 и 50 мм и при помощи строительного инструмента сделать всю конструкцию. Для этого нужно использовать болты с маркировкой М8 и М10. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Также как и сборка, монтаж конструкции должен производиться в соответствии со всеми нормативными правилами и стандартами. Нужно использовать соответствующие элементы и тщательно фиксировать устройство на поверхности кровли или стены.

Для того, чтобы все монтажные работы были выполнены правильно, необходимо воспользоваться советами профессионалов, также можно использовать и предоставленный ниже видеоматериал:

Только правильная установка станет гарантом и залогом правильной и качественной работы сэндвич дымохода.

На снимке сэндвич труба, выведенная на крышу.

Как разобрать?

Разборку сэндвич дымохода необходимо начинать также, как и установку, от отопительного прибора. Сперва демонтируют внутреннюю часть конструкцию, а после внешнюю. Сперва необходимо снять все дополнительные удерживающие элементы и только после убирать основу.

За весь период эксплуатации устройства данного типа на внутренней поверхности трубы может скапливаться сажа, которая в итоге приводит к уменьшению полезной площади сечения изделия и может привести к воспламенению. Для того, чтобы устройство правильно функционировало, необходимо чистить конструкцию дважды за весь отопительный сезон. Именно для ухода за устройством в самом низу монтируют дверцу или делают ее легкоснимаемой. Читайте обзор видов дымохода для камина.

Видео

Смотрите на видео монтаж сэндвич-дымохода:

Непосредственный монтаж дымохода из сэндвич труб – это весьма трудоемкая работа, которая требует от человека особого внимания и сосредоточенности. В том случае, если было принято решение выполнить установку конструкции собственноручно, то нужно отнестись к каждому этапу ответственно. Обязательно нужно соблюдать все правила и следовать технике безопасности.

Монтаж дымохода из нержавеющей стали своими руками

Дымоход – непременный атрибут современного частного дома. При неправильном его оформлении возникает масса проблем, решение которых потребует привлечения дорогостоящих специалистов. Поэтому приступая к установке или проверке дымохода, следует выяснить особенности и разновидности этой процедуры, а также ознакомиться со списком необходимых инструментов. Обо всем этом пойдет речь далее в статье.

Современные конструкции дымоходов

Любой дымоход выполняет свою единственную роль — выводит угарный газ, вредный для организма человека. Но помимо этого современные системы отличаются следующими конструктивными особенностями:

  • Легкая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Сэндвич-трубы, которые изготавливаются из тонкостенных металлических элементов, идеально относятся к категории «легких». Дополнительная теплоизоляция помогает сохранить тепло, поэтому легкие конструкции пользуются неизменной популярностью. При необходимости такую ​​конструкцию очень легко демонтировать.
  • Компактная конструкция элемента. Для таких дымоходов используются керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки выполнены со специальными замками по краям, что значительно упрощает укладку.
  • Экономичный вариант исполнения. Идеально подходит для первого раза, пока не появятся средства для установки надежной системы. Для кладки используется стандартный красный кирпич, из которого выкладывается прямоточный ствол. В шахту завозят и укрепляют изделие из нержавеющей стали. При этом кладка кирпича не требует особого вида раствора или работы определенных мастеров – все получается дешево, быстро и качественно.

На этом ознакомление с конструкциями дымоходов завершено, теперь следует перейти к их основным разновидностям.

Как собрать?

Вся конструкция дымохода из нержавеющей стали очень проста. Поэтому собрать такой дымоход можно своими руками. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali. html.

Главное правило, которое нужно помнить при сборке – с особой тщательностью и аккуратностью относиться к соединительным элементам дымохода из нержавейки.

Всю конструкцию необходимо усилить дополнительными элементами в виде хомутов. В том случае, если дымоход куплен, то все элементы должны быть в комплекте. Зажимы ставятся на каждый стык изделия – это примерно через каждые 1,5-2 метра.

Чтобы собрать дымоход из нержавейки, необходимо учесть множество нюансов. В том случае, если реального опыта недостаточно, то необходимо воспользоваться советами профессионалов. Если таких специалистов в окружении нет, то перед сборкой такой конструкции необходимо внимательно изучить представленный ниже видеоматериал.

Только при правильной сборке устройства можно будет получить герметичный и надежный дымоход.

Основные типы дымоходов

Требования к современным устройствам для отвода продуктов сгорания:

  • Высокая герметичность. Система должна не пропускать дым в помещение, а полностью его выводить.
  • Высококачественная изоляция. Горячий дым становится основной причиной возгораний деревянных перегородок, балок и некоторых крыш.
  • Теплопроводность. Обогреваемый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все перечисленные ниже типы систем дымоудаления в той или иной степени соответствуют этим требованиям.

  1. Кирпич. Система из красного кирпича была весьма функциональна при использовании газа или жидкого топлива. Дрова, топливные брикеты дают дым при более низкой температуре, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
  2. Керамика. Универсальный материал, разработанный специально для использования в условиях высоких температур. Несколько слоев гладкой керамики обеспечат качественное сцепление. Керамика также выдерживает высокие механические нагрузки, а срок их службы составляет в среднем 100 лет.
  3. Системы из нержавеющей стали. Они долговечны и противостоят отложению смолы и копоти на внутренних стенках. Нержавеющая сталь часто используется при монтаже дымоходов из-за ее способности быстро нагреваться. Соответственно, меньший расход топлива требуется на обогрев.
  4. Многослойная труба. Он уникален своей конструкцией, которая сокращает время монтажа дымохода, например, для котельной или бани. Сэндвич-труба состоит из трех основных элементов: внутреннего, внешнего и теплоизоляционного. Все соединения таких элементов производятся только с помощью дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб используется как оцинкованный лист, так и листы из нержавеющей стали.
  5. Чугун. В современном строительстве чугун применяют нечасто из-за таких его недостатков, как медленный нагрев, склонность к быстрому накоплению сажи и смолы. Чугунные конструкции необходимо часто чистить, иначе система быстро потеряет работоспособность.

Видео

Посмотрите видео с описанием характеристик дымохода из нержавеющей стали:

Дымоход из нержавеющей стали. Как это сделать?

Каждый должен помнить, что от качества монтажных работ зависит жизнь домочадцев. При неправильной установке и сборке конструкции возможно возгорание, которое впоследствии приведет к пожару. Нужно быть максимально внимательным и точным.

Каталог: «Трубы и элементы дымоходов»

Отопительное оборудование, работающее на природном газе, жидком и твердом топливе — котлы, печи, камины — требует отвода дымовых газов.

Для этого предназначены дымоходы, которые могут иметь различную конструкцию — из кирпича или бетона; стальные, керамические, нержавеющие дымоходные трубы. Кирпичные дымоходы устраивают для таких же кирпичных печей и каминов. По ряду причин для современных металлических печей и каминов, твердотопливных и газовых котлов целесообразнее монтировать дымоходы из металлических труб. Далее рассмотрим виды, преимущества и ассортимент дымоходных труб.

Какие инструменты потребуются для работы

Чтобы установить дымоход самостоятельно, нужно не только терпение, но и некоторые инструменты. Если делать все «на коленке», то это приведет только к еще большей трате средств в будущем. Не стоит экономить на строительстве.

Краткая инструкция и основной список инструментов, необходимых для установки:

  • Болгарка. Основной инструмент для тех, кто хочет сделать ровную и точную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведет.

Болгарка

  • Дрель-отвертка. Чтобы не тратить лишние деньги, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется сверла большой мощности.

Комбинированный вариант — дрель/шуруповерт

  • Лобзик. Пригодится только в частном доме с деревянным брусом. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Лобзик

  • Мастерок со шпателем. Когда необходимо обработать слишком большие стыки, эти инструменты становятся незаменимыми. Также подходит для использования с огнеупорными герметиками.

Важно! Ни одна работа не может быть начата с покупки средств защиты. Очки простой конструкции с прозрачным стеклом, а также защитные перчатки всегда должны быть под рукой. Особенно при работе с электроинструментом.

Основные этапы монтажа сэндвич-дымохода

Как быстро установить дымоход? Ответ прост: приобретите сэндвич-трубу. Этот материал – идеальное решение для частного дома, особенно если у вас нет большого опыта в строительстве. Вам даже не понадобится помощник для установки этого материала, все действия можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность — ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы друг с другом, просто вставляя разные детали друг в друга. Для отвода конденсата, который будет возникать в процессе эксплуатации, следует установить дополнительные тройники.

Последовательное соединение дымохода

Все соединения должны быть правильно и надежно затянуты стальными хомутами. Для подключения стартовой части к котлу, камину или другому отопительному прибору необходимо приобрести подходящий переходник с двумя разными диаметрами.

Для подключения внутренних продуктов используется простой метод. Одну внутреннюю трубу выводят на расстоянии 10 см, соединяют со второй (с помощью стального хомута меньшего диаметра) и просовывают во внешнюю трубу. Для большей герметичности недостаточно использовать только хомуты; также понадобится специальный герметик, предназначенный для работы при высоких температурах.

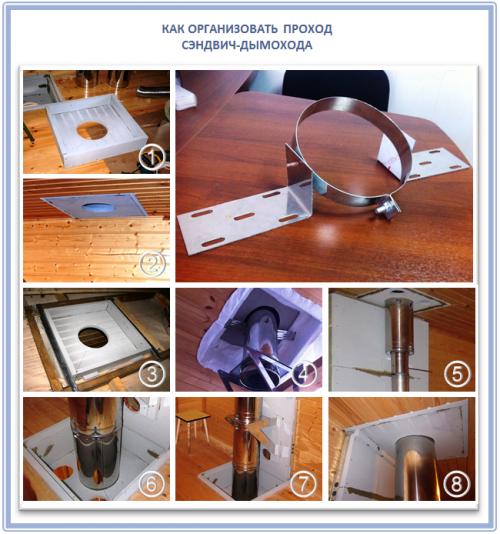

Закрепите перекрытие

При установке дымохода из многослойных труб или другого материала через стену необходимо соблюдать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет просто обработать стык герметиком. Гораздо сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведет к пожару.

Герметизация прохода трубы

Как закрепить стык дренажной системы с перекрытием:

  • Используйте оцинкованный лист, который необходимо закрепить на полу. В середине листа вырезается отверстие, и в него вставляется дымоход. Оцинкованный лист не нагревается полностью и не передает лишнее тепло поверхности дерева.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать изоляцией. Практически все современные утеплители термостойкие – не воспламеняются при высоких температурах.

Вместо оцинкованного листа многие строители используют асбестовый материал. Он также обладает высокой устойчивостью к высоким температурам.

Выводим трубу на крышу

Установка сэндвич-дымохода и прокладка его через крышу – самая кропотливая часть работы. Здесь вам нужно будет не только применить физическую силу, но и точно и правильно все рассчитать.

Защитная конструкция дымохода

Порядок вывода дымохода на крышу:

  1. Проделайте дыру в крыше. Чтобы было аккуратно, место следует заранее отметить с помощью строительного маркера. Спешить не нужно, ведь кривое отверстие не добавит эстетики всей конструкции. Удобнее всего резать крышу с внутренней ее стороны.
  2. Изнутри устанавливается надежно закрепленный подкровельный лист, а снаружи — кровельный срез.
  3. Осталось только вывести внешнюю часть через отверстие и надежно обработать края герметиком.

Теперь можно еще раз проверить качество конструкции, и в качестве завершающего шага снять всю защитную пленку. Можно смело плавить котел или камин и смотреть, все стыки и отверстия обработаны герметиком.

Опции

Сэндвич-дымоходы хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходного отверстия котла. Если у вас выход 120 мм, то внутренний диаметр бутерброда должен быть таким же или больше. Он может быть шире, но меньше – точно нет, да и сужение нельзя делать по всей длине дымохода. Если дымоход чуть шире патрубка, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

  • мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
  • от 3,5 кВт до 5,2 кВт — не менее 95 мм;
  • более 5,2 кВт — 110 мм и более.

Статья по теме: Клей обойный марки Титан, общие сведения

Но лучше купить (или хотя бы выбрать) котел, а потом уже определиться с дымоходом, т.к. многие производители подстраховываются, делая выходные трубы шире для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, дымоход в любом случае выведите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

  • Должна возвышаться на 50 см над коньком, если выходит на расстояние менее 150 см от него.
  • Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (см. рисунок).
  • Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

В этих условиях обеспечивается нормальная тяга. Дым уйдет нормально, независимо от погодных условий. Чтобы листва не попадала в дымоход, ставят специальные зонты, погодные фургоны, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы дымохода сэндвич

Если нет возможности вывести трубу на такую ​​высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не всегда, но в некоторых условиях, когда естественной тяги недостаточно, спасает положение принудительная тяга.

Тонкости установки наружного дымохода

При установке наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов сгорания, а также демонтаж (демонтаж) дымоходов можно самостоятельно, без помощи посторонних лиц.

Установка наружного дымохода своими руками

Последовательность монтажа наружного дымохода:

  1. Проделайте отверстие в стене напротив выхода обогревателя. Гораздо проще, если стена деревянная, тогда вам понадобится только электролобзик или ножовка по дереву. Если стена бетонная или кирпичная, то без помощи перфоратора не обойтись.
  2. Закрепите специальные кронштейны вдоль всей наружной стены. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
  3. Вытяните колено. Для этого сначала к отопительному прибору монтируется труба, которая затем проходит сквозь стену и крепится к металлическому колену. Место прилегания трубы к потолку должно быть качественно и надежно загерметизировано герметиком.

Колено с наружной стороны стены

  1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собрать по частям, она будет не займет много времени и сил.
  2. Монтаж дымохода должен производиться по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружная установка конструкции не займет много времени, она менее проблематична, чем внутренняя установка. Достаточно просто сделать одно отверстие и вывести трубу, а не запускать систему через весь дом.

Установка чугунного дымохода

Система удаления продуктов сгорания имеет свои преимущества и недостатки. Главный плюс – дешевизна, минус – сейчас такие системы практически не используются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он выдерживает частые перепады температуры, но очень чувствителен к механическим повреждениям.

Этапы монтажа чугунной системы:

  1. Подготовительный этап, на котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать всю конструкцию. Важный! Трубы следует подгонять очень осторожно, так как чугун – хрупкий материал. Малейший удар может привести к появлению сколов или даже трещин. Для соединения элементов системы необходимо использовать специальные хомуты или металлические скобы.
  2. Закрепите трубу в отверстии до крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений и рукавов. Тогда меньше шансов, что дымоход скоро засорится.
  3. Подсоедините трубу к обогревателю. Для этого необходимо использовать специальные чугунные переходники.
  4. Заделайте швы высококачественным огнеупорным герметиком.
  5. После высыхания герметика можно приступать к покрытию дымохода изоляционным слоем.
  6. Установите и закрепите головку на верхней части.

После завершения установки системы ее следует проверить. Достаточно расплавить отопительный прибор, затем осмотреть все стыки. При малейшем задымлении стык следует повторно заделать герметиком.

«По конденсату» или «по дыму»

Как известно, у многослойной трубы одна сторона шире, другая чуть уже. Соединение модулей осуществляется за счет разницы их диаметров. Поворот широкого конца вверх (см. иллюстрацию) указывает на «конденсатную» сборку, предполагающую капание капель жидкости вниз.

Предлагаем ознакомиться Чем обработать стены от грибка и плесени в квартире или загородном доме

Недостаточная герметичность стыков может привести к просачиванию дыма через микротрещины, что является недостатком данного метода. Этот вид монтажа сэндвич-дымохода через стену используется довольно часто, так как требует отвода конденсата вниз. Утечка дыма на улицу в данной ситуации совсем не критична.

Когда более узкий край откинут вверх, другой элемент надевается на него более широкой частью. Такая сборка называется «над дымом» (см. рисунок). При таком способе монтажа через плохо обработанный стык может просачиваться конденсат. В этом случае дым проходит беспрепятственно. Этот тип сборки используется, когда труба находится внутри здания и выводится через крышу.

Непрезентабельный вид конденсата, стекающего по цилиндрическому изделию, компенсируется безопасностью, которая обеспечивается полным сбросом дымовых газов в окружающее пространство. Кроме того, качественная герметизация всех стыков не позволяет вытекать конденсату.

Труба печи через теплоизолированную панель
