Редукторы давления воды. Часто задаваемые вопросы (FAQ)

16 июня 2021

Вопрос: При каком входном давлении обязательна установка редуктора давления воды перед поквартирной разводкой?


Ответ: Согласно нормативов (СП 30.13330.2016 «Внутренний водопровод и канализация зданий») поквартирное давление не должно превышать 4.5 бар. Если входное давление выше 4.5 бар, то установка редуктора давления обязательна.



Вопрос: Нужно ли устанавливать редуктор, если давление не превышает 4.5 бар?


Ответ: Если давление не превышает 4.5 бар, и при этом разница на подаче между давлениями холодной и горячей воды не превышает 1 бар, то никакого клапана понижения давления устанавливать не нужно.



Вопрос: Входное давление стояка горячей воды и стояка холодной воды отличается, как выставлять давление “после”?


Ответ: Разница выходного давления “после” на трубопроводах ГВС и ХВС не должна превышать 1 бар. В противном случае будет происходить эффект “передавливания”. Например, если разница в давлении трубопровода ГВС будет выше рекомендованного значения, то при полном открытии смесителя, горячая вода постепенно “вытеснит” холодную воду и из крана будет течь только горячая вода.



Вопрос: Поршневой или мембранный редуктор, какой лучше?


Ответ: Если Ваш бюджет и монтажные размеры позволяют, то однозначно нужно выбирать редукционный клапан мембранного типа. Эксплуатационные преимущества мембранных редукторов над поршневыми клапанами неоспоримы. Более подробно Вы можете ознакомиться в статье.



Вопрос: При отсутствии водоразбора давление после редуктора начинает превышать настроечное значение, в чем причина?


Ответ: Такая проблема чаще всего встречается у поршневых редукторов, тут может быть несколько причин:


  1. Износ уплотнительных колец большого или малого поршня. Основной причиной является низкое качество воды и недостаточная фильтрация перед редуктором, повышенное содержание соли и мелких нерастворимых частиц сильно изнашивают эластомеры, вследствие чего пропадает герметичность.


  2. Засорение седла золотника твердыми частицами. В результате засорения плотно не перекрывается проход воды, и давление “после” начинает расти. Проблема легко устраняется прочисткой седла и самого золотника.


  3. В некоторых случаях рост давления после редуктора, установленного на трубопроводе холодной воды связан с перепадом температуры воды. Например, холодная вода с температурой значительно ниже комнатной поступила в трубопровод после редуктора, в отсутствии водоразбора вода нагревается до комнатной температуры, расширяется и вызывает рост давления. Сильное дросселирование потока и резкое местное понижение давления, вызывает выделение из воды пузырьков водяного пара, которые, лопаясь, создают локальное многократное повышение давления.


Вопрос: Что может произойти, если редуктор неправильно подобран по расходу?


Ответ: Когда расход через регулятор давления превышает допустимые значения и коэффициент редукции превышает значение 2.5, то может возникнуть эффект кавитации – кавитационное разрушение внутренних компонентов редуктора.


Вопрос: Как лучше устанавливать поршневые редукторы горизонтально или вертикально?


Ответ: Поршневые редукторы производители часто разрешают размещать как горизонтально, так и вертикально. Это возможно только в тех случаях, если у Вас очень хорошее качество воды и фильтрация. Поршневые редукторы рекомендуется устанавливать только вертикально настроечной пружиной вверх, чтобы образование солей и шлама в местах трущихся элементов было минимально.


Вопрос: Нужна ли установка фильтра перед редуктором?


Ответ: Установка фильтра грубой очистки перед редуктором обязательна, размер сетки рекомендуется устанавливать не более 300 микрон. Лучше устанавливать промывные фильтры для удобства обслуживания. Также существуют комбинированные редукторы давления с встроенным промывным фильтром.


Вопрос: Нужен ли манометр?


Ответ: Да, нужен. Наличие манометра позволит видеть стабильность давления на выходе, а также осуществлять перенастройку давления.


Вопрос: Какой диаметр редуктора выбрать в квартиру?


Ответ: Уточняйте пропускную способность клапана (значение Kvs). До 3 точек одновременного водоразбора – ½”, более 3 точек – ¾”.


Внимание! Даже если диаметра вводной трубы в квартиру ½”, а потребителей более трех, то лучше через переходники установить редуктор на ¾”, тем самым повысив его пропускную способность.


Внимание! У мембранных редукторов обычно пропускная способность выше, чем у поршневых клапанов такого же присоединительного размера.


Вопрос: Правда ли что редуктор гасит гидроудар?


Ответ: Нет. Более того, гидроудары сокращают срок службы редуктора, нужно устанавливать компенсатор гидроудара.


Вопрос: Периодически возникает пульсирующий шум, с чем это связано?


Ответ: Неправильно подобран размер редуктора, слишком большой.


Вопрос: Установлен мембранный редуктор как более надежный, но из-под кожуха пружины вытекает вода, в чем причина?


Ответ: Да, верно, мембранные регуляторы имеют намного меньше отказов, но это не означает, что они не могут ломаться. В данном случае, вероятно, порвана мембрана, нужно ее заменить, после этого проблема должна устраниться.


Вопрос: Давление на выходе на мембранном редукторе не постоянно, почему?


Ответ: Тут может быть несколько причин:


  1. Загрязнена дополнительная фильтрующая сетка, прочистите ее.


  2. Грязь попала внутрь клапанной вставки или клапанная вставка изношена, необходимо заменить клапанную вставку.


  3. Давление может расти по причине другого оборудования в контуре, например, из-за водонагревателя.


Вопрос: На редукторе не установлен манометр, но есть посадочное место под него, монтажник настоятельно рекомендовал его приобрести, как выбрать?


Ответ: Основной параметр – это диапазон измерения давления, другие два важных параметра – это размер и тип манометра подключения. Размер присоединения всегда указывается в паспорте изделия, для большинства квартирных редукторов размер составляет 1/4″. По типу присоединения манометры разделяются на аксиальные и радиальные. Аксиальные (осевые) манометры имеют приемный штуцер в центре задней стенки прибора, а у радиальных – на нижней части боковой поверхности, под шкалой измерителя давления воды. Проверяйте, в каком месте у Вас располагается выход под манометр.


Вопрос: Область применения редуктора давления, только для водоснабжения?


Ответ: Применяется не только в водопроводных сетях, но и в системах отопления или технологических сетях, где необходима транспортировка неагрессивных жидкостей, в пределах рабочих характеристик клапана.

Поделиться

Tweet

Нужен ли редуктор воды в квартирах

Согласитесь, в многоквартирном доме мы часто сталкиваемся с ситуацией, когда струя воды в кране изменяет напор, «скачет», при этом сложно выставить и нужную температуру. Такая же проблема возникает, когда к пользованию водой подключаются другие потребители. Например, при приеме душа включается наполнение стиральной машины или включен смыв унитаза. Все, наверное, замечали, что сила напора воды также непостоянна в разное время суток. В итоге, включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).

Что же с этим безобразием делать? Просто установите редуктор давления – устройство, служащее для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такое устройство еще называют клапаном понижения давления или редукционным клапаном. Проще говоря, он «сглаживает» скачки давления на входе в квартиру. Независимо от того какое давление на вводе — на всех приборах в квартире оно будет одинаковым.

Насосные станции создают в трубопроводных магистралях достаточно высокое давление. В системах водоснабжения многоэтажных зданий часто установлены общие повышающие давление насосы, обеспечивающие необходимое давление для пожарных гидрантов.

В итоге к потребителю (особенно проживающих на низших этажах) вода поступает с давлением до 10 бар, вызывая сильный шум водяного потока в смесителях, что согласитесь неприятно. Повышенное давление воды также может привести к разрыву, к примеру, резиновых шлангов подачи воды для стиральных и посудомоечных машин, выходу из строя пластиковой арматуры в бачке унитаза. Повышенное давления в водопроводе нередко вызывает течи и свищи соединений в трубах. А ведь по утверждённым и действующим нормативам давление во внутриквартирной разводке не должно превышать 6 бар. Согласитесь, что поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов. Поэтому целесообразно устанавливать регулятор давления. Редуктор способен гасить небольшие гидроудары. Правда они немного сокращают срок службы самого прибора.

Бытовые редукторы давления – статические, так называемые «прямого действия». Корректор давления воды работает без подачи дополнительного питания. Существует несколько конструктивных решений для таких приборов: поршневые или мембранные. Но принцип работы у них одинаков: уравновешивания пружины, сжатие и растяжение которой приводят к открыванию или закрыванию клапана.


Вода, проходя сквозь редуктор давит на поршень или мембрану, что приводит к изменению или сохранению проходного сечения редуктора в зависимости от его настройки и давления. К примеру, давление перед редуктором выросло, вода надавила на мембрану, а та, воздействуя на шток сократила проходное сечение. В итоге давление после редуктора осталось прежнее. Редуктор поддерживает после себя заданное давление за счет изменения собственной пропускной способности под действием напора в сети до него. И делает он это постоянно.

Мембранный редуктор в отличии от поршневого не имеет трущихся частей, поэтому срок его службы больше. Да и точность поддержания заданного давления выше. Поршневые редукторы имеют меньшие габариты и ниже в цене по сравнению с мембранными.


Считается, что если в квартире потенциально не больше 3-х точек водоразбора, то подойдёт редуктор диаметром 1/2”.  Если больше трех – нужен редуктор с диаметром 3/4”, причем устанавливать его необходимо даже если у вас ввод в квартиру полдюйма. Если у редуктора будет недостаточная пропускная способность – он не сможет обеспечит после себя заданное давление.

Если конструкция редуктора не имеет настроечной шкалы, то для точной настройки редуктора манометр необходим.

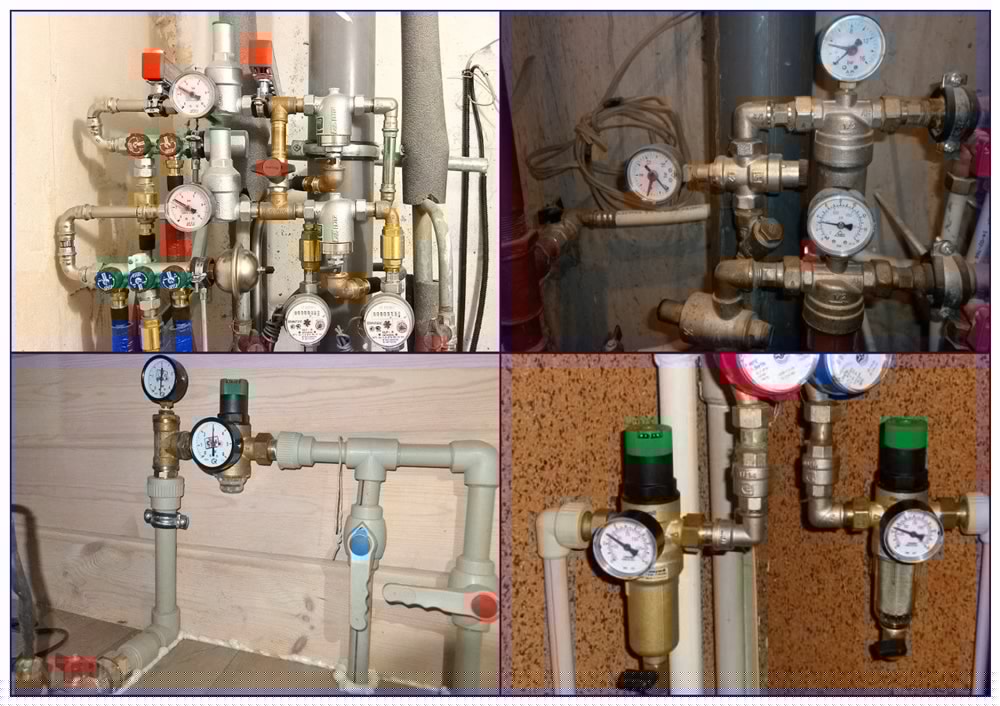

Правильное место установки регулятора давления воды в квартире

  • Что это за прибор
  • Принцип работы
  • Установка редуктора
  • неисправность шестерни

Многие владельцы новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические устройства от скачков давления и гидравлических ударов. Для достижения максимального эффекта необходимо правильно выбрать место установки редуктора давления воды. Но, в первую очередь, следует ознакомиться с устройством и особенностями его установки.

Что такое устройство

Редуктор давления воды — устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Другими словами, с помощью редуктора можно повышать или понижать давление жидкости в воде. Устройство обладает высокой функциональностью, чем и объясняется его популярность.

В квартире имеются разные типы редукторов давления воды

В основе регулятора лежит механический датчик давления, по которому выполнен механизм управления, ограничивающий подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства делятся на такие продукты:

  • домашнее хозяйство;
  • коммерческий;
  • промышленность.

Кроме того, регуляторы давления воды классифицируются по другим параметрам, таким как:

  • материал корпуса. Для изготовления устройств используют латунь, никелированную или хромированную сталь.
  • Рабочая температура. Итак, модели, работающие до 40 градусов, устанавливают систему подачи холодной воды. Для редукторов горячей воды, используемых с рабочей температурой от 65 до 90 градусов. Используйте «холодные» ручки на трубе горячей воды, так как это приведет к их быстрому износу.
  • способ крепления. Редукторы давления могут монтироваться с помощью резьбового соединения или через штуцеры.
  • Диаметр и резьба.

Все эти особенности следует учитывать при выборе редуктора давления воды в воде. Это позволит приобрести подходящий вариант для конкретной схемы.

Принцип работы

При работе нажимает на подпружиненную мембрану, которая находится в датчике давления. При этом учитываются настройки датчика. Итак, вода может преодолеть силу пружины или нет. При недостаточном давлении мембрана остается в состоянии покоя и редуктор не влияет на расход жидкости. Но, если давление воды сильно превышает сопротивление пружины, мембрана начинает двигаться. В результате в работу поступает поршень или клапан.

Значение регулятора давления воды в квартире

При гидроударе давление воды значительно возрастает и может достигать нескольких десятков атмосфер. Такой мгновенный скачок может привести к разрушению или повреждению устройств водопроводной системы. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск гидроудара невелик.

Поршень и датчик давления образуют замкнутую систему, которая приводится в действие малейшим изменением давления воды. Датчик, в свою очередь, расположен после клапана или поршня. Это дает возможность контролировать и регулировать напор воды до полного прекращения гидроударов.

Важно: К сожалению, вода в трубопроводах может содержать мелкие частицы посторонних веществ. При попадании грязи между корпусом и поршнем клапана увеличивается износ конструктивных элементов устройства. В результате срок его службы значительно сокращается. Поэтому специалисты рекомендуют устанавливать фильтры тонкой и грубой очистки. Это не только защитит коробку передач от загрязнения, но и повысит срок ее службы и КПД. Есть модели водоредукторов со встроенным фильтром предварительной очистки, правда и стоимость их сразу возрастает. В любом случае ставить фильтр перед редуктором и счетчиком воды необходимо.

Для защиты от гидроударов рекомендуется дополнительно использовать амортизатор гидроудара.

Видео:

Установка редуктора

По правилам водопровода и канализации монтаж редуктора давления воды должен производиться сразу после запорной арматуры. Прибор настроен на учет приборов, что защитит их от гидравлических ударов, а также обеспечит точность показаний. Поэтому такое место установки является наиболее подходящим и разумным. Но иногда бывают ситуации, когда нет возможности осуществить монтаж на данном участке трубопровода.

Установка регулятора давления воды проводится с соблюдением некоторых правил. Перед блоком учета не должно быть возможности забора воды. Это означает, что пробки, используемые для промывки фильтра, герметичны. Это исключит возможность обслуживания коробки передач. Решайте проблему несколькими способами.

Схема установки регулятора давления воды в квартире

Первый способ предполагает дополнительные манометры, что позволит более точно настроить прибор. Во втором случае редуктор давления делается непосредственно на коллектор. Этот вариант чаще всего используют опытные сантехники.

Иногда невозможно установить контроллер на систему ввода. В результате некоторые узлы остаются без защиты от гидроударов и перепадов давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но пойдут на защиту компонентов системы от гидроударов.

Видео:

Видео:

Неисправность редуктора

К сожалению, рано или поздно редукторы могут выйти из строя. Неисправный агрегат герметичен и способен регулировать свое давление. Чтобы решить проблему, необходимо изначально выполнить встроенный фильтр и промывку механизма. Если промывка не дает желаемого результата, причина кроется в механической неисправности. Это может быть следствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможная проблема – решение Регулировка редуктора давления воды.

Также поломка шестерни может быть вызвана поломкой пружины, износом мембраны или поршня. Часть деталей есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант — полная замена коробки передач. Дальнейшая эксплуатация неисправного агрегата приведет к необратимым повреждениям. В результате он перестанет выполнять свои функции.

Видео:

Замена и установка редукционного клапана

Редукционный клапан  предназначен для регулирования высокого давления воды, подаваемой в городе, до уровня, безопасного для жилых домов. Устанавливается на магистральный водопровод. Чаще всего это находится на передней клумбе, но также может быть за панелью доступа во внутренней стене.

Когда предохранительный клапан выйдет из строя, это может привести к проблемам с давлением и расходом воды, странным звукам или просто к утечке. Это распространенная проблема в нашей сфере обслуживания. PRV обычно длятся от 8 до 15 лет, прежде чем один из этих симптомов начнет проявляться. У нас есть фиксированная цена на этот ремонт, и у нас есть все инструменты / детали, необходимые для наших грузовиков, чтобы позаботиться об этом эффективно. Позвоните нам сейчас, чтобы получить дополнительную информацию и записаться в расписание, или продолжайте читать, чтобы получить более подробное описание предохранительных клапанов, причины их отказа и способы их замены.

Что такое предохранительный клапан?

Давление воды в доме подобно кровяному давлению в организме человека. Он должен находиться в определенном диапазоне, чтобы все функционировало должным образом и избегало иногда серьезных последствий. Давление воды в доме должно составлять от 40 до 80 фунтов на квадратный дюйм (PSI) в соответствии с сантехническими нормами. Вся сантехника, линии подачи и водопотребляющие приборы рассчитаны на работу в этом диапазоне. Когда давление воды выше, чем это, это обычно не вызывает немедленных проблем, но со временем это сказывается из-за более быстрого износа сантехники и увеличения вероятности утечек / наводнений.

Во многих городах в районе Северного DFW наблюдается высокое давление. Они часто повышают давление воды с течением времени, чтобы приспособиться к росту города. Если ваш дом был построен после того, как в городе поднялось давление воды, то, вероятно, при строительстве потребовался редукционный клапан (ПРД). Если дом был построен до того, как потребовался предохранительный клапан, вам нужно будет проверить свое давление, чтобы узнать, следует ли его устанавливать сейчас.

Этот клапан принимает высокое давление, подаваемое городом, и снижает его до уровня, приемлемого для жилых помещений. Он устанавливается на магистральной водопроводной линии, где она входит в дом. Это может быть передняя клумба (большинство домов, построенных до 2010 года). Он также может находиться за панелью доступа в стене внутри дома или гаража.

При первой установке эти клапаны делают именно то, для чего они предназначены, и сантехника в вашем доме защищена. Проблема в том, что эти клапаны в конечном итоге выходят из строя. Когда они это сделают, вы можете испытать несколько общих симптомов потока воды и давления воды.

Симптомы неисправности предохранительного клапана

Низкое давление

Иногда, когда предохранительный клапан выходит из строя, он снижает давление и расход воды во всей системе. Это может постепенно ухудшаться с течением времени, и его трудно заметить. Если вы наблюдаете плохой напор воды в разных кранах по всему дому, это может быть причиной. Если у вас хорошее давление при работе одного крана, но оно значительно падает при открытии другого крана, это часто является признаком неисправности предохранительного клапана.

Шумы

Редукционные клапаны также могут издавать странные звуки при включении различных кранов. Иногда это звучит как гудение, визг или стук, который регулярно происходит, когда вы включаете разные краны по всему дому.

Высокое давление

Перепускной клапан также может выйти из строя из-за попадания воды под высоким давлением в дома. Хотя это не повлияет на ваш опыт так сильно, как низкое давление воды, это высокое давление изнашивает сантехнику в вашем доме. Вы также можете заметить гидроудар. Это создает стук в стенах всякий раз, когда кран быстро выключается. (Это особенно часто случается, когда работает стиральная машина.)

Утечка

Наконец, предохранительный клапан может выйти из строя просто из-за утечки. Поскольку их обычно устанавливают на передней клумбе, то в месте расположения этого клапана будет образовываться влажное сырое место. Загляните внутрь клапанной коробки (обычно это прямоугольная или круглая зеленая крышка), чтобы увидеть, не стоит ли там вода. Этот ящик может быть закопан и его трудно найти.

Замена предохранительного клапана

Если какая-либо из этих проблем покажется вам знакомой, просто позвоните нам. Мы можем приехать и провести несколько тестов, чтобы определить, есть ли у вас PRV и начинает ли он портиться. Если это так, то мы можем заменить его для вас.

Если клапанная коробка находится в клумбе, мы полностью перестраиваем водопровод, чтобы сделать предохранительный клапан и главный запорный клапан доступными и пригодными для обслуживания. Выкапываем старый ящик, вырезаем старую арматуру и подводим леску ближе к уровню почвы. Устанавливаем новый предохранительный клапан и шаровой кран из нержавеющей стали. Устанавливаем новую клапанную коробку и засыпаем дно мелким гравием, чтобы предотвратить попадание грязи в будущем. Это много работы, но именно так коробка должна была быть установлена ​​в первую очередь.

Всякий раз, когда в системе установлен предохранительный клапан, на водонагревателе также требуется расширительный бак. Узнайте больше о расширительном баке на нашей странице обслуживания расширительного бака . Если у вас уже есть хороший расширительный бак, никаких дополнительных работ не потребуется. Если у вас нет расширительного бачка, или тот, что установлен, скомпрометирован, то мы установим новый на водонагреватель при проведении работ по замене предохранительного клапана.
