Установка печи в баню с выносной топкой в предбанник: установка выносной конструкции своими руками, как правильно установить. Как произвести установку печи в баню с выносной топкой своими руками

Содержание

Как установить печь в баню с топкой в предбанник: видео инструкция с фото

В правильной русской бане должна быть качественная печь. Именно она создает влажный, горячий пар, столь полезный для здоровья человека. И неважно, какой вариант вы выберете — металлическую каменку или кирпичную печь — главное, чтобы она была пожаробезопасной и могла прогревать парную и комнату отдыха одновременно.

Монтаж печи в русской бане можно выполнить двумя способами:

  • вся конструкция располагается в парилке;

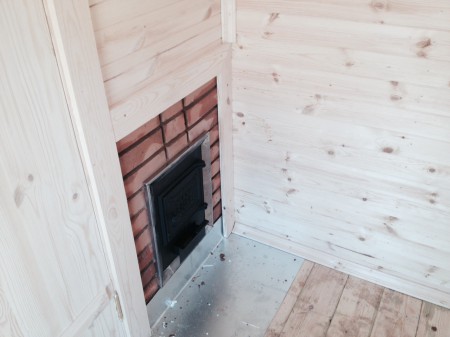

  • топка располагается с другой стороны стены в соседнем помещении.

Каждый из этих вариантов обладает своими техническими и эксплуатационными особенностями. Выбрать наиболее приемлемый метод установки каменки следует еще на стадии проектирования.

Преимущества банных печей с выносной топкой

Такие отопительные системы оптимально подходят для частных парилок. Они обеспечивают равномерный прогрев всех помещений бани и позволяют значительно сэкономить на отоплении.

Прочие преимущества выхода топки в соседнее помещение — это:

  • чистота и эстетичный внешний вид парной;
  • очевидная экономия пространства;
  • большая безопасность использования печи.

Еще одним важным преимуществом таких конструкций является то, что вам не придется выходить из парной каждый раз, когда прогорит очередная закладка дров. Горячий пар, столь ценный для классической русской бани, не будет улетучиваться в приоткрытую дверь.

Особенности конструкции такой печи

Печь в такой схеме монтируется возле перегородки (ее обязательно надо отделать теплоизоляционными материалами). Относительно входа отопительный прибор может находиться справа или слева – все зависит от особенностей помещения. Главное преимущество такой схемы в том, что она позволяет отапливать сразу несколько помещений.

Также конструкция с дверцами топки снаружи удобна тем, что при использовании печи не будет применяться кислород. Это позволит вам не заморачиваться с обустройством принудительной вентиляционной системы. Для правильного сооружения и установки бани по такой схеме, надо внимательно подойти к процессу, с учетом всех рекомендаций. Если сделать все абы как, то результат такой деятельности будет неудовлетворительным.

Конструктивные особенности

Печи с выносной топкой оснащаются специальным каналом, за счет которого дверца топки располагается в другом помещении или даже на улице. Последнее актуально для коммерческих парных, когда нежелательно, чтобы истопник беспокоил отдыхающих, и просто очень маленьких дачных бань, в которых не предусмотрены ни комната отдыха, ни помывочная.

Это главное отличие таких отопительных конструкций. Выносной канал может иметь прямоугольную или конусообразную форму. В месте крепления к печи он несколько шире, чем в районе топки. Отопительные приборы с панорамным остеклением дверцы позволяют следить за количеством горючего в топке без открывания.

Панорамное остекление дверцы печи позволяет следить за количеством горючего в топке без открывания.

Инструменты и материалы для монтажа

  1. Лист стали, толщина которого не менее 8 мм.

  2. Труба диаметром от 50 см.
  3. Прут из металла, сечение которого 100 мм.
  4. Колосник, топка, дверцы для поддувала.
  5. Дымоход.
  6. Вентиль для открывания и закрывания горячей воды.
  7. Емкость для воды (примерно 1 кубометр).

Инструменты:

  • аппарат для сварки;
  • болгарка.

Обустройство фундамента

Монтаж печи с выносной топкой начинается с обустройства фундамента, который отгораживается от поверхности пола и перегородки термоизоляционным слоем. При выборе места закладки фундамента и расположения печки необходимо ориентироваться на планировочное решение бани.

Если печь выполнена из нержавеющей стали, и ее вес не превышает 700 кг, можно обойтись без специального фундамента. В такой ситуации достаточно оборудовать легкое керамогранитное основание или сделать 20-сантиметровую цементную стяжку.

Для более массивной чугунной каменки и для металлического отопительного прибора с кирпичным экраном необходимо соорудить полноценный фундамент. Важно, чтобы он представлял собой отдельную конструкцию по отношению к фундаменту стены.

Процесс обустройства фундамента включает в себя следующие этапы:

  1. Демонтаж старого основания.
  2. Подготовка котлована глубиной 0,5 м. Размеры ямы должны составлять на 15-20 см больше, чем параметры каменки.
  3. Засыпка и утрамбовка щебня и песка. Толщина слоя — 25 см.
  4. Гидроизоляция фундамента двумя слоями рубероида.
  5. Установка опалубки. Для отопительных систем с большим весом необходимо оборудовать прочную армирующую сетку.
  6. Приготовление и заливка бетонного раствора. Разравнивается состав по горизонтальному уровню.
  7. Укладка рубероида. На него выкладывается 1-2 ряда кирпича.
  8. Установка печи.

Монтаж устройства осуществляется после полного высыхания фундамента и кладки.

Фундамент под такую отопительную систему намного легче оборудовать в процессе возведения здания. Если цокольное перекрытие выполнено из бетона, то обустраивать специальное основание под каменку не нужно.

Устройство фундамента печи

После подготовки ямы и опалубки переходят к заливке плиты раствором бетона. Она должна застыть через 28 дней. Прокладку слоя гидроизоляции заканчивают установкой печи согласно схеме и порядовкам. Поскольку расположение банной печи относительно стен и перегородок выбирается заранее, строительство конструкции требует лишь верного выполнения прохода через перекрытие, а также кровлю дымохода. С этой целью необходимо вырезать проемы такого размера, чтобы расстояние от элементов перекрытия до деталей составило 26 см. Далее выполняется узел прохода, показанный на рис. 1.

Бетонный фундамент будущей банной печи покрывается слоем гидроизоляции. Для его укладки применяют обмазочный и рулонный способ. Укладка цементно-песчаного раствора производится ниже уровня пола банных помещений. Цемент и песок берутся в соотношении 1:3. Поскольку топка будет возведена на уровень пола бани либо предбанника, напротив будущей дверцы устанавливают металлический лист. Предварительная укладка каждого последующего ряда кирпича должна осуществляться без раствора. Уменьшить толщину шва можно после определения кирпичей одинакового размера. Укладка печи осуществляется с угла, а перед этим кирпич погружают в емкость с водой на 20 секунд, чтобы заполнить поры жидкостью.

Подготовка к монтажу печи с выносной топкой

Прежде всего необходимо выполнить ряд подготовительных работ:

  1. Пункт актуален в том случае, если речь идет о легких устройствах, не требующих организации фундамента. Выберите место, куда будет выходить топочное отверстие. Разметьте и вырежьте проем под топку. При определении размеров отверстия принимайте во внимание параметры канала и высоту опор каменки. Вы можете найти рекомендуемые показатели в инструкции по эксплуатации печи.
  2. Организуйте вывод дымохода. Выполнить это легче всего через стену, поскольку дополнительные отверстия в потолке повышают риск теплопотерь. Отметим также, что любые работы на крыше крайне трудны и не выгодны с финансовой точки зрения.
  3. Выполните предварительный монтаж банной печи с выносной топкой, как бы примеряя прибор к месту его расположения. Если необходимо, разметьте место проема более точно. Соберите все части отопительной системы, подсоедините трубы, откорректируйте их размеры, выберите методы теплоизоляции.

Подготовительные работы завершены, можно приступать к финишным работам.

При определении размеров отверстия принимайте во внимание параметры канала и высоту опор каменки.

Кладка печи: второй этап

После того, как завершите с сооружением внутренних и внешних стенок топочной части, переходите к установке топочной дверцы. Для ее крепления можно использовать ту же оцинкованную проволоку, но лучше скручивайте не один кусок, а сразу три.

Далее уложите еще один ряд кирпичей и начинайте сооружать камеру для камней. Ее размер должен быть таким, чтобы все булыжники прогревались равномерно, то есть слишком большая конструкция ни к чему – в этом случае тепло не будет доходить к верхним камням. Считается, что оптимальная высота – 40-50 см. Когда камера будет выложена, отделайте ее стальными листами, отражающими тепло.

Следующий шаг – установка второй колосниковой решетки. После этого продолжайте наращивать ряды, оставляя проем для пара. Его средняя ширина – 50 см. Этого абсолютно достаточно, чтобы заменить камни или же выполнить ремонт внутренних стенок печи. Высота проема – 5 рядов. После их укладки нужно закрыть отверстия – для этого придется заказывать специальную дверцу под размеры конкретного сооружения.

Когда печь достигнет необходимых вам размеров, накройте конструкцию стальным листом с предварительно вырезанным отверстием. Затем установите уголки для перекрышки и закройте их кирпичами. Потом приступайте к сооружению дымохода.

После завершения кладки печи установите рядом бак для воды и соедините конструкции металлическими или металлопластиковыми трубами.

Как видите, кладка кирпичной печи с топкой из предбанника состоит из массы процедур, которые никак нельзя назвать простыми строительными работами. Поэтому, чтобы успешно с ними справиться, четко соблюдайте технологию и не пренебрегайте правилами безопасности – здесь нет места самодеятельности, ведь каждый шаг должен быть продуман до мелочей.

Установка печи

Если дымоход проводится через стену, то порядок выполнения работ будет следующим:

  1. Заложите кирпичом пространство между топкой и стеной. Оштукатурьте кладку с обеих сторон или обшейте ее листовым железом. При обустройстве выносной топки внутри бани накройте пол листом оцинкованного железа.
  2. Оборудуйте кирпичную кладку по периметру топливного канала, проходящего через бревна или брусья. Заполните получившийся зазор качественным теплоизоляционным материалом.
  3. Проведите дымоход через стену. Определите дистанцию от печи до стены. Сделайте разметку для проема, после чего приступайте к подготовке отверстия. Для этого вам понадобятся длинные сверла по дереву, стамески и бензопила. Отступ от краев получившегося проема до дымохода должен составлять 10 см или чуть больше.
  4. Смонтируйте дымоход, укрепите его листом защитного металла, после чего выведите на улицу не менее 10 см трубы. Под ее нижней частью зафиксируйте куски кирпича, чтобы горячий металл не соприкасался с древесиной. Утеплите проем минватой или стекловатой, с обеих сторон стены закрепите листы стали. Убедитесь, что все стыки элементов дымохода промазаны жаропрочным герметиком.
  5. Закрепите трубу на стене при помощи обыкновенных кронштейнов. Сверху установите навесной колпачок.

Вывод дымохода через крышу осуществляется по следующему плану:

  1. Сделайте проем для трубы в потолке, заранее убедившись, что он не попадает на кровельную балку.
  2. Найдите точку выхода трубы на крыше. Учитывайте, что дымоход должен располагаться строго вертикально. Кроме того, отверстие в крыше не должно нарушать целостность стропильной конструкции.
  3. Высверлите отверстие в кровле по диаметру дымохода.
  4. При помощи подкладок закрепите трубу вертикально в потолочном проеме и закройте оставшиеся отверстия минватой.
  5. Загерметизируйте место выхода трубы на крыше с помощью металлической юбки и стакана. Последний должен иметь такой же диаметр, что и труба дымохода.
  6. Зафиксируйте конструкцию между стропилами. Для этого можно использовать металлический хомут. Закрепите юбку со стаканом на трубе.
  7. Вырежьте лист кровельного покрытия на 10-15 см шире юбки. Длина его должна равняться длине отрезка от верхнего края юбки до рейки опалубки. При этом волны на куске кровли должны идти так же, как и на крыше.
  8. Смажьте верхнюю часть получившегося листа герметиком. Приложите его к поверхности кровли вплотную к юбке и зафиксируйте.
  9. Промажьте герметиком участок, где соединяются стакан и юбка. Стяните все элементы саморезами. Аналогичным образом закрепите юбку.

По завершении работ оцените герметичность соединений, устраните выявленные протечки.

Кладка кирпичной печи

Рисунок 1. Схема прохода дымохода через горючее перекрытие.
Раствор для кладки следует взять кельмой в необходимом количестве, а после этого аккуратно разложить его в нужных местах. Затем состав следует тщательно разровнять. Чтобы осуществить качественный монтаж, необходимо следить, чтобы количество и консистенция раствора для кладки любого ряда были одинаковыми. Выполнив предварительную примерку каждого изделия, их окунают в воду и укладывают на раствор, который следует осадить, постучав рукояткой кельмы.

Шов должен быть толщиной не более 5 мм. Выдавленные кирпичом излишки состава подбирают кельмой. Повторив укладку, переходят к разравниванию раствора, наносимого на грань кирпичной кладки каждого предыдущего ряда. Эта грань (тычок) покрывается слоем кирпичей, что производятся по следующему алгоритму:

  1. Каждый кирпич предварительно примеряют и окунают в воду.
  2. Тычок покрывают раствором для кладки кирпичей, делая слой толщиной не более 3 мм.
  3. При установке второго кирпича следят за примыканием тычков друг к другу.
  4. Постучав рукояткой кельмы, подбирают выступивший раствор.

Кладка остальных кирпичей производится аналогично. При осуществлении кладки следят за тем, чтобы соблюдалась перевязка, так как нельзя допустить совпадения швов по вертикали.

Финишные работы

Закончив вышеописанные работы, оцените качество готовой конструкции — протопите каменку. Помните, что система должна отвечать существующим противопожарным требованиям и правилам безопасности.

Убедитесь, что при работающей печи помещения бани не наполняются дымом. Проверьте, как работают разные режимы горения топлива, если предусмотрена такая опция.

Крайне важно использовать хорошо просушенные дрова, поскольку при горении влажной древесины на стенках дымохода конденсируется жидкость, на которой оседает сажа. В итоге внутренний диаметр трубы уменьшается, ухудшается тяга, появляется необходимость в более частой прочистке дымохода.

Чтобы более подробно познакомиться с технологией проведения данных работ, посмотрите видео, в котором рассказывается про установку банной печи с выносной топкой.

Почему стоит выбрать металлическую печь

Металлические печи отличаются небольшим весом, имеют маленький размер, быстро нагреваются. Кроме того, для установки такой конструкции нет необходимости в монтаже фундамента. Есть возможность растопить печь из соседнего помещения. Установка металлической печи достаточно быстрая.

Однако металлическая печь имеет свои недостатки, о которых нужно знать. Металлический корпус быстро остывает. Для того чтобы избежать нагревания стен, необходимо использовать вагонку из лиственных пород либо древесины.

Монтаж печи своими руками

На технологию работ совершенно не влияет то, куда будет выведена топка, а только на комфортность пользования изделием.

Последовательность действий:

  1. Обязательно сделайте разметку в месте установки печи, а точнее, выхода топки. Вырежьте согласно получившимся параметрам отверстие, но с запасом 20-30 см по всему периметру.
  2. Определитесь с дымоходом: каким он будет, куда выходить и каким образом подключаться к печи. Специалисты рекомендуют не выводить его через крышу, а через стену. Таким образом получится сильно сэкономить, не испортив кровельное покрытие.
  3. Сделайте отверстия под выведения газов в выбранном вами месте, но тоже с запасом.
  4. Поставьте временно печь на место, а затем проверьте ее положение относительно сделанных разъемов. При необходимости откорректируйте ее будущее положение и сделайте более точную разметку.
  5. Соберите все элементы дымохода, подгоните нужные отверстия под размеры выхода печи. Об установке дымохода стоит говорить отдельно, так как эта тема богата своими важными нюансами.

В бане высокая влажность, потому не стоит бояться перегрева стен, но покрытие у них должно быть соответствующим.

Зазор между стеной и топкой обложите кирпичом, который с обеих сторон следует покрыть штукатуркой и обшить железом. Если вы решили вывести топку в помещение, под нее обязательно положите стальной лист.

Конструкция топки для бани

Выделяют два материала, из которых изготавливаются топки для бани. Это либо чугун, либо сталь. Чугунная топка притом, что долго прогревается и её конструкцию необходимо обязательно усиливать, несомненно, наделена и положительными свойствами. Самый главный плюс чугунной топки в её долговечности. Даже режим ожидания и коррозия не страшны для такой топки. Прекрасным примером чугунных топок является топка астра супра. Основными преимуществами такой топки являются:

  1. Декоративная панель и строгий современный дизайн.
  2. Высокий комфорт в использовании, благодаря инновационному оборудованию.

Стальные топки для бани являются оптимальным выбором по приемлемой цене. Несмотря на тот факт, что они дешевле чугунных топок, они быстрее нагревают помещение и намного проще в использовании. Прекрасным примером стальных видов является топка для мангала или ящик топка для мангала. Решать, конечно же, Вам, но если мы говорим о топке для бани, то стоит учитывать тот факт, что она будет постоянно длительное время простаивать без дела. Этот момент отдает предпочтение чугунной топке, но если Вы еще хотите придать Вашей топки и некого дизайнерского решения, чтобы она дополняла интерьер помещения, тогда придется выбирать вариант из стали.

Самое главное в эффективности работы топки это её правильная конструкция. Важный показатель при этом – размер дверцы и самой конструкции. Соотношение их размеров должно быть очень грамотное, поскольку очень важно, чтобы размер дверцы был комфортен для нормальной загрузки топлива. Вместе с тем, такой размер не должен превышать третью часть ширины внутреннего пространства конструкции. Если это, например, слоевая топка, то лучше, чтобы топка была больших размеров. И производительность её будет больше, и Вам меньше хлопот с топливом. Но, все зависит от размера печи. Если печь у Вас большая, тогда смело устанавливайте большую топку.Уже первая топка бани покажет Вам все преимущества и прелести большой топки. (См. также: Ремонт топки печи своими руками)

Очень красиво смотрится и весьма практична двухсторонняя топка. Но, опять же, если мы говорим о бане, то здесь больше важна функциональность, нежели дизайн и возможность наблюдать за красотой огня.

Фундамент

Есть два варианта, но один из них должен в любом случае быть воплощенным, иначе ваше сооружение будет противоречить правилам пожарной безопасности:

  1. Пол уже готов. Самый неприятный вариант. Предварительно сделайте расчеты, с отсылкой на общий вес печи в комплекте с кирпичной защитой. Это необходимо, чтобы узнать общий вес сооружения. Кладки в полкирпича будет вполне достаточно.

Не используйте глину, потому что в таком сооружении она быстро потечет. Подойдет только песчано-цементный раствор, чтобы минимизировать риск образования трещин, равно как и необходимость делать внеплановый ремонт.

Печь для бани с топкой из предбанника

Содержание

  1. Установка печи в баню с выносной топкой – что и в какой последовательности делать
  2. Особенности конструкционного решения
  3. Лучшее месторасположение для дверцы топки
  4. Необходимость принятия мер безопасности
  5. Обустройство основания под металлическую печь
  6. Постройка фундамента
  7. Монтаж топливного канала
  8. Порядок установки дымохода
  9. Правильная установка печи с выносной топкой в бане
  10. Преимущества моделей с наружной топкой
  11. Рекомендации по монтажу
  12. Правила вывода топки через перекрытие
  13. Как устанавливают каменку
  14. Как вывести дымоход
  15. Как устанавливается кирпичная печь для бани с топкой из предбанника своими руками?
  16. Выбор и обустройство каменки с наружной топкой
  17. Преимущества топки из предбанника
  18. Как установить каменку с наружной топкой?
  19. Рекомендации по монтажу
  20. Какие недостатки имеет топка из парной и предбанника?



Установка печи в баню с выносной топкой – что и в какой последовательности делать

Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.



Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.

Существует два способа, как можно смонтировать печку для бани:

  • поместить топку в соседней комнате;
  • установить конструкцию непосредственно в парилке.

Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.

Особенности конструкционного решения

Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.

В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.



Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.

Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.

Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.



В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны — не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.

Лучшее месторасположение для дверцы топки

Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.



Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.



Требования к монтажу:

  1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
  2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
  3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
  4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

Обустройство основания под металлическую печь

Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.



Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.

Постройка фундамента

Обустройство основания под печь выполняют поэтапно:

  1. Демонтируют деревянный пол.
  2. Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
  3. На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
  4. Выполняют гидроизоляцию, используя двойной слой рубероида.
  5. Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
  6. При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
  7. Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
  8. Агрегат монтируют после завершения обустройства фундамента.



Если печная конструкция весит меньше 700 килограммов, стяжку из бетона можно заменить основанием, выполненным из лагов и досок. Древесину предварительно обрабатывают составом, препятствующим возгоранию.

Монтаж топливного канала

Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.



Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:

  1. Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
  2. Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
  3. Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.

Порядок установки дымохода

Канал, предназначенный для отвода продуктов горения, может быть кирпичным, металлическим или керамическим:

  1. Кирпичный вариант отличается значительным весом, который оказывает большую нагрузку на фундамент для агрегата.
  2. Металлическое изделие для отведения дыма является экономным и простым в монтаже. У такой трубы есть существенный недостаток – наличие высокой температуры при эксплуатации и возможность возгорания деревянных элементов. Читайте также: «Как установить трубу в бане – особенности монтажа по шагам «.
  3. Керамический дымоход отличается устойчивостью к высокой температуре и коррозийным процессам. Поскольку канал не нагревается до такой степени, как металлический, он считается пожаробезопасным. Монтировать керамическую трубу проще, чем класть кирпичный дымоход, и прослужит она до 30 лет.

Специалисты рекомендуют: когда выполняется самостоятельная установка агрегата нужно иметь чертеж банной печи с топкой из предбанника или другого помещения. Если нет соответствующих навыков, монтаж конструкции желательно доверить профессионалам.

Правильная установка печи с выносной топкой в бане

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

  • Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
  • Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
  • Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Рекомендации по монтажу

Неправильная установка печей в бане чаще всего и является основной причиной возникновения пожаров. Для того чтобы в будущем избежать в этом плане каких-либо проблем, монтаж каменки следует осуществлять с обязательным соблюдением таких рекомендаций:

  • Расстояние от нагретой поверхности кирпичной каменки до стены бани, собранной из горючих материалов, должно составлять не менее 32 см. Между металлической печью и деревом должно оставаться 100 см свободного пространства. Уменьшить эти показатели можно только при использовании специальных защитных экранов.
  • Расстояние от топки каменки до противоположной стены предбанника не должно быть меньше 1.5 метров.
  • Установка печи в баню (фото подобных конструкций, в изобилии имеющиеся в интернете, демонстрируют это наглядно) прямо на деревянный пол запрещается. На доски предварительно следует уложить базальтовый картон. Сверху он накрывается металлическим листом. За пределы каменки этот теплоизоляционный «пирог» должен выступать минимум на 5 см со всех сторон. Конечно же, нужно защитить пол и перед топкой в предбаннике. Здесь также укладывается металлический лист длиной минимум в 40 см. Он необходим для того, чтобы предохранить полы от вылетающих из топки угольков и искр.
  • Трубу каменки при установке в бане своими руками следует изолировать от горючих материалов перекрытия и кровли. Для этого используется специальный проходной узел, собрать который можно в том числе и своими руками.

Правила вывода топки через перекрытие

Конечно же, соблюсти меры противопожарной безопасности следует и при выполнении этой процедуры. Топку печи от перекрытия нужно изолировать. В том случае, если стена бани изготовлена из негорючих материалов, достаточно будет оставить небольшие проемы со всех сторон канала. В последующем их прокладывают асбестовым шнуром или минеральной ватой. Ширина изоляционного слоя в этом случае должна составлять 1.5-2 см.

Если же стена бани сложена из бруса или бревна, в ней придется сделать гораздо более широкий проем. Между материалом перегородки и каналом топки должно быть не менее 25 см пространства. В качестве изолятора в данном случае используется кирпич.

Иногда владельцы деревянных бань пробивают проемы на всю высоту в печи. В этом случае отпадает необходимость в установке защитного экрана напротив каменки, а оба помещения, парилка и предбанник, выглядят более гармонично.

Как устанавливают каменку

Итак, давайте посмотрим, как установить в бане печь с наружной топкой. Поскольку чаще всего металлические конструкции этого типа весят меньше 700 кг, их допускается устанавливать без фундамента. Но, разумеется, только в том случае, если пол в бане залит из бетона либо сбит из досок на очень надежных лагах.

Производится установка печи таким образом, чтобы расстояние от нее до перегородки соответствовало нормативам. Ее телескопический канал выдвигается на необходимую длину. Топку можно вывести на одном уровне с поверхностью стены предбанника либо оставить немного заглубленной в проеме. Последний вариант считается предпочтительным. При таком расположении топки о ее дверку невозможно обжечься.

Кладку в проеме выполняют обычным образом. Между кирпичом и материалом перегородки следует оставить несколько сантиметров свободного пространства. Закладывают этот зазор обычно базальтовой ватой, картоном или асбестом. Можно использовать и монтажную пену. Оставляют небольшой промежуток и между металлом канала и кирпичом. В качестве изолятора в этом случае лучше всего использовать асбестовый шнур.

Над каналом установку кирпичей выполняют на стальном уголке. При желании самый верхний их ряд можно выдвинуть немного вперед. В этом случае в предбаннике получится небольшая удобная каминная полочка.

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

  • В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
  • Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
  • Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
  • Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
  • Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

Печи в баню с выносной топкой

Как устанавливается кирпичная печь для бани с топкой из предбанника своими руками?

Кирпичная печь для бани с топкой из предбанника позволяет отделить одно помещение от другого, оставляя возможность обогревать каждое из них одновременно. Среди моделей печей, предлагаемых производителями, конструкции с выносной топкой являются наиболее популярными. От выбора той или иной модели печи будет зависеть уровень комфорта и качество микроклимата в банном помещении. Основное отличие банных печей с выносной топкой заключается в ее расположении в смежном с парилкой помещении, из которого можно подбрасывать в печь дрова.

Если топочная дверца металлической конструкции банной печи выходит за пределы парилки, то данная модель будет обладать не меньшим количеством преимуществ, чем обычная. Отапливать ей можно не только комнату отдыха или тамбур, но и другие, смежные с предбанником, помещения. В результате топка печи возможна даже с улицы при правильном и точном монтаже. Обычная банная печь-каменка устанавливается значительно проще. Сложности монтажа модели с наружной топкой своими руками окупятся удобством применения печки с выносной топкой.

Выбор и обустройство каменки с наружной топкой

Устройство печи с выносной топкой.

Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.

Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.

Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.

Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.

Преимущества топки из предбанника

Монтаж печи с выносной топкой.

Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:

  1. Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
  2. Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
  3. Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
  4. Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
  5. Возможность непосредственного контроля температуры внутри банных помещений.
  6. Дополнительное нагревание парилки за счет топочной дверцы.
  7. Удобная закладка дров, которые можно поднести ближе к печи.
  8. Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.

Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.

Как установить каменку с наружной топкой?

Защита стены при выведении топки в предбанник.

Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия. Монтируя печь из кирпича, важно соблюдать все установленные нормативы.

Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.

Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.

Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.

Рекомендации по монтажу

Защита пола при установке печи.

Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:

  • нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
  • труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
  • нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
  • металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
  • топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.

Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.

Устройство дымохода банной печи.

Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.

В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.

Проекты печи из кирпича могут предусматривать топку из парной либо из предбанника.

Топка печи из предбанника позволяет сохранять чистоту в парной.

В каждом случае модель будет иметь ряд недостатков. Для топки из парной они будут следующими:

  1. Парная расположена далеко от входа в баню, поэтому дрова подносить не удобно.
  2. Подкидывание дров по мере прогревания парной усложняется ускоренным повышением температуры.
  3. Отсутствие дополнительного места в парной для хранения дров и безопасного подкидывания.
  4. Скопление уличной грязи в парной, через которую ходят в обуви.

Среди основных недостатков топки из предбанника можно отметить следующие:

  • в результате расположения дров в помывочной топливо может оказаться намокшим, а это не всегда приносит положительный результат от его применения;
  • в комнате отдыха или помещении для мойки может оказаться грязь от дров, но эту проблему легко решить путем систематической уборки помещений;
  • достаточно сложно устраивать проход горловины топки через стену бани, соблюдая все нормы пожарной безопасности.

При устройстве печей из кирпича с топкой из предбанника необходимо тщательное соблюдение норм пожарной безопасности, поскольку данный вид конструкции достаточно сложен. Все узлы печи для бани из кирпича, проекты разных моделей должны быть изучены перед монтажом.

Еще статьи по теме:

Источники: http://banyaspec.com/pechi/ustanovka-pechi-v-banyu-s-vynosnoy-topkoy-chto-i-v-kakoy-posledovatelnosti-delat.html, http://kotel.guru/pechi/dlya-bani/pravilnaya-ustanovka-pechi-s-vynosnoy-topkoy-v-bane.html, http://kirpichmaster.ru/postroyki/kirpichnaya-pech-dlya-bani-s-topkoj-iz-predbannika.html





Как вам статья?

установка переносной печки своими руками, как правильно установить

  1. Особенности: преимущества и недостатки
  2. Монтаж
  3. Фундамент под кирпичную печь
  4. Банная кирпичная печь
  5. Тонкости вывода через перекрытие
  6. Полезные советы
  7. Действия по восстановлению тяги

Кажется, никто не станет спорить, что хорошая баня, помимо гигиенических целей, является отличным средством для лечения и профилактики всевозможных заболеваний. Применение банных процедур во многом зависит от самой важной ее части – парилки. А сама парилка, в свою очередь, хороша при правильно сложенной печи.

Самый популярный и простой в обслуживании тип обогревателя – печь с топкой. вынесли в гримерку. Сегодня я хотел бы рассказать именно о таком варианте его расположения.

При вечном выборе — печь из металла или кирпича, выбор абсолютного большинства — кирпичная печь. В его пользу говорят многие факторы: умеренный, не обжигающий нагрев воздуха, эстетичность внешнего вида, влажность и степень подачи пара, которую легче регулировать.

Особенности: преимущества и недостатки

Конечно, установка штатной каменки проще, чем сложное обустройство такого дополнительного аксессуара, как топка, размещенная в предбаннике или в другой комнате. Это дороже, но можно с уверенностью сказать, что все это будет перекрыто тем комфортом, который создаст эта опция при ее использовании. Особенно такая конфигурация печки скажется зимой.

Еще одним из преимуществ является то, что можно обойтись без устройства системы вентиляции в парилке за счет того, что в парилке не будет выгорания кислорода, так как металлические части печи вынесены из нее .

Из практических соображений размеры кирпичной печи в первую очередь зависят от размеров парилки, количества человек, сезонности пользования баней и цели использования самой печи.

Вывод топки кирпичной печи в предбанник удобен тем, что

  • всегда есть возможность почистить золу, растопить печь;
  • дрова всегда под рукой, они всегда хорошо просушены;
  • режим нагрева печи легче контролировать;
  • обогрев предбанника всегда обеспечивается теплом печи;
  • окись углерода в случае неплотного прилегания дверцы топки попадает в предбанник, а не в парилку;
  • железные части печи не перегреваются, кислород в парилке не выгорают, пар не сушат.

Недостатки расположения топки печи в предбаннике:

  • кирпичная печь долго нагревается;
  • печь потребляет больше дров, чем металлическая печь;
  • чтобы подкинуть дров, надо бежать в раздевалку.

Монтаж

Отклонение от правил установки банных печей является наиболее распространенной причиной пожара.

Вот несколько советов, как этого избежать:

  • Печи должны быть на расстоянии не менее 35-50 см от стены, если баня построена из пожароопасных материалов.
  • Воздушный зазор между металлическими частями печи и любой деревянной конструкцией должен быть не менее 1 м. Если габариты бани этого не позволяют, необходимо использовать наружные защитные специальные экраны.
  • Дверца топки должна находиться на расстоянии не менее полутора метров от противоположной стены.
  • Категорически запрещается устанавливать печь непосредственно на пол, состоящий из горючих материалов: поверх досок укладывается картон, покрытый базальтовой крошкой, который, в свою очередь, покрывается листовым металлом. Размеры укрытия должны превышать размеры проекции топки более чем на 5-10 см.
  • Пол под дверкой топки должен быть покрыт негорючим покрытием, площадью не менее 40-50 см2.

При ручном монтаже трубы необходимо установить так называемый проходной узел, который защитит трубу от контакта с кровлей.

Фундамент печи кирпичный

Учитывая, что вес стандартного кирпича и раствора на нем составляет около 4 кг, по этой причине печь требует очень прочного фундамента. Кроме того, высокая температура печи способна прогреть любой материал, даже значительной толщины, она длительное время воздействует на окружающие слои почвы. Поэтому фундамент самой печи не должен соприкасаться с материалом фундамента бани. Чтобы печь не оседала, ее следует теплоизолировать минеральной ватой.

Фундамент должен быть гидроизолирован с помощью такого материала, как рубероид. При укладке листов гидроизоляции их края загибают и обмазывают глиной так, чтобы толщина подкладки была больше полутора сантиметров. Гидроизоляцию обязательно монтировать на уровне постелей и половиц, между кирпичами печной стенки и досками, сверху обязательно класть металлические и асбестовые листы.

Баня кирпичная печь

Наиболее распространенная конструкция бани – это совмещение печной стены и стены предбанника для экономии материалов и лучшей теплопередачи. Если сама баня построена из камня или других негорючих материалов, для утепления ее стен от печи используют минеральную вату или специальные негорючие сэндвич-панели на силикатной или асбестовой основе.

Если стены и потолок самой бани выполнены из дерева, то нормы пожарной безопасности по теплоизоляции гласят, что необходимо:

  • обеспечить зазор не менее 1,3м между отопительной печью и потолком или стена;
  • дверца топки в предбаннике должна быть на расстоянии 1,2 м и более от ближайшей деревянной стены;
  • в случае, когда топка проходит сквозь стену из горючего материала в другое помещение, необходимо сделать вкладыш из огнеупорного материала не менее 500 мм, обладающий высокой теплостойкостью и длиной, равной длина топки;
  • на пол перед дверью укладывается противопожарное покрытие (чаще всего используется металл) площадью 40х80 см.

Обязательным требованием является противопожарная изоляция или резка кирпичных поверхностей стен печи и деревянных элементов конструкции. По сути, это кирпич и глина, уложенные слоями с определенным зазором, или асбестовый лист. После такой работы формируется керамическое покрытие, которое в значительной степени изолирует деревянные конструкции. Кроме того, они защищают от языков пламени, вырывающихся через щели, образовавшиеся в результате разрушения каменной кладки в случае возникновения аварийной ситуации.

Таким же образом дымоход утепляется теплоизоляционной ватой. Дополнительно применяется обвязка из металлических листов.

Выход топочной трубы через потолок или стену является наиболее пожароопасным местом. На данный момент потолок расшит и отделан кирпичом, так же, как это было сделано с деревянными стенами.

Если баня небольшая, а кирпичная конструкция сравнительно больших размеров и массы не требуется, допускается установка печи с топкой, размещаемой в небольшой предбаннике, укладываемом на деревянное напольное покрытие. Порядок такой печи очень прост – не более пяти в ряду, а самих рядов не более десяти.

Печь можно ставить и не на бетонный фундамент, при соблюдении всех мер пожарной безопасности. Иногда возникает необходимость вскрыть пол и организовать дополнительные опоры или перемычки.

При этом должны быть соблюдены следующие ограничения:

  • общая масса — не более полутонов;
  • 600 кг — для установленного пола;
  • 700 кг — для свежеуложенного пола.

При соблюдении этих условий для основания печи выкладывается кирпичный компенсатор. Асбестовое волокно добавляется в кладочный раствор, который наносится на основание и боковые экраны.

Типы кирпичей, пригодных для работы:

  1. Стандартные керамические кирпичи имеют размеры 25х125х65 мм. Нуждается в дополнительной обработке термостойким лаком для повышения устойчивости к критическим условиям эксплуатации – перепадам температуры и повышенной влажности.
  2. Надежнее использовать шамотный огнеупорный кирпич, так как он изготавливается именно для таких целей.

Соломенного цвета и трех размеров:

  • стандартный 230х125х65 мм
  • более узкий 230х114х65 мм;
  • уже и тоньше — 230х114х40 мм.

Тонкости вывода через перекрытие

Соблюдение мер пожарной безопасности с правильным выводом трубы топки через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топку максимально тщательно изолируют от перекрытий. Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позже их заполняют асбестовым или минераловатным шнуром. Слой утеплителя наносится толщиной более 2 см.

При условии, что баня из дерева (бруса, или бревна), зазор необходимо оставлять значительно больше – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. По этой причине установка тепловой защиты исключена.

Дымоход устанавливается на завершающем этапе строительства. Труба соединяется с помощью патрубка. При использовании металлического дымохода его выводят через плиты кровли в гильзу, которую несложно приобрести в торговых сетях соответствующего профиля.

В случае, когда есть желание сделать проходной агрегат своими руками, необходимо выполнить следующую схему действий.

  • Проем в потолке выполнен так, чтобы с каждой стороны от трубы до ближайших деревянных потолочных конструкций оставался зазор более 30 см.
  • Стальной ящик изготовлен из листового металла. Края можно закрепить любыми шурупами. Он вставляется так, чтобы его нижний срез был вровень с потолком, а не ниже.
  • Между стенками ящика и материалом перекрытия прокладывается картон, покрытый базальтовой крошкой.
  • Снизу короб обшит влагостойким гипсокартоном с отверстием для самой трубы.
  • Затем монтируется непосредственно дымоход. Пустоты, оставшиеся в коробке, закладывают минеральной ватой.
  • «Флешмастер» — рукав из термостойкого силиконового материала, выдерживающего высокие температуры. В качестве альтернативы разрешается использовать самодельный ящик из листовой стали с изоляцией, аналогичный описанному выше защитному разделочному ящику.

Высота участка дымохода над крышей не менее 80 см.

Самостоятельно освоить все тонкости установки кирпичной печи в бане достаточно сложно, но нет ничего невозможного, если под рукой есть чертежи и руководство к действию.

Полезные советы

При топке печи дым должен беспрепятственно выходить в дымоход, так как если угарный газ не удалять через колпак, он может нанести серьезный вред организму человека. В случае возникновения проблемы необходимо немедленно найти и устранить причину плохой тяги.

Несколько способов определить отсутствие печной тяги или перебои с ней:

  • Самый простой способ — обычный лист бумаги или зажженная спичка, поднесенная к открытой дверце во время топки печи. Если листок или пламя спички отклоняются внутрь, то происходит укол. Если прогиба нет или он происходит наружу, то возможно наличие так называемой обратной тяги, что может быть очень опасно.
  • Одной из причин ослабления тяги может быть разгерметизация дымохода, трещина, разрыв, сдвиг трубы и другие дефекты.
  • Еще одной опасностью является случайная искра, попавшая в такую ​​трещину в дымоходе на горючем материале, что приводит к пожару.
  • Малый размер нагнетателя, через который осуществляется выхлоп, может привести не только к возникновению обратной тяги, но и к недостаточной подаче кислорода в процесс сгорания топлива.
  • Засоры дымохода также могут мешать нормальному процессу тяги. В этом случае восстановить нормальное движение воздуха поможет регулярная чистка дымохода. Следует отметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, значительно усложнит процесс работы «трубочиста».
  • Если по каким-то причинам печь не может топить длительное время, в дымоходе может образоваться воздушная пробка, состоящая из плотных слоев воздуха. Как правило, он растворяется сразу после начала регулярного нагрева сам по себе.
  • Недостаточный объем топки.
  • Широкий и длинный дымоход не получится с маленькой топкой.

Действия по восстановлению тяги

После устранения вышеуказанных причин можно использовать специальные устройства для регулирования тяги:

  • анемометр – определит тягу в дымоходе;
  • стабилизатор тяги — представляет собой «зонтик» над верхним срезом трубы дымохода, не только увеличивает тягу, но и регулирует ее;
  • дефлектор — это устройство, усиливающее тягу;
  • Ротационная турбина относится к типу дефлектора.

    В заключение можно с уверенностью сказать, что кирпичная печь будет надежно служить при соблюдении определенных правил. Менять печь в сложенном виде, сдвигая отдельные ее части, особенно стенки, не стоит, так как резко возрастет вероятность растрескивания и даже обрушения всей конструкции. При необходимости печь полностью разбирается и перекладывается.

    Как установить печь с выносной топкой в ​​баню смотрите в следующем видео.

    Комментарий успешно отправлен.

    Рекомендуем к прочтению

    10 советов по выбору печи для бани

    Содержание статьи

    Особо почитаемы банные процедуры. Так сложилось исторически. Проходят века, а традиция париться в бане не исчезает. Многие владельцы домов, дач и дач планируют построить русскую баню или сауну. Одним из главных вопросов является выбор печи, ведь это самое сердце бани. Вам придется учесть массу факторов, определиться с материалом печи, мощностью, видом топлива, дополнительными функциями. Чтобы правильно выбрать печь для бани, придется изучить вопрос всесторонне.

    Ходить по магазинам неподготовленными — главная ошибка любителей банных процедур. Вторая ошибка — покупка слишком дешевых печей безымянных производителей . Возможно, не стоит объяснять, что в этом случае вы рискуете собственной безопасностью. Лучше брать товар от зарекомендовавшей себя на рынке компании. Яркий пример – отечественная компания «Теплодар», работающая с 1997 года, имеющая собственное конструкторское бюро, контролирующая качество продукции на всех этапах производства. Интернет-магазин компании предлагает широкий ассортимент печей для бани и сауны. Дилеры и сервисные центры есть по всей стране.

    №1. Критерии выбора печи для бани

    Вопросы выбора надежной и долговечной печи необходимо решать до строительства бани, на этапе проектирования . Такой подход позволит заранее рассчитать основные параметры оборудования, организовать необходимое фундаментное основание, предусмотреть варианты установки печи. При этом основными критериями выбора являются:

    • тип и конструкция печи, вид используемого топлива;
    • мощность и производительность, соответствие указанных параметров габаритам парилки и бани в целом. Недостаточная мощность приводит к износу. Слишком высокая производительность означает быстрый прогрев помещения при недостаточной температуре камней, что приводит к дисбалансу в принятии оздоровительных процедур;
    • принцип работы печи. Классические модели требуют постоянного обслуживания. Печи длительного горения могут производить тепло в течение 4-6 часов, не требуя вашего вмешательства;
    • наличие в комплекте бака для воды;
    • наличие конвекции;
    • качество пара. Печи оборудуются нагревателями открытого или закрытого типа. В первом случае в парилке создается легкий сухой пар, во втором – влажный.

    При выборе комплекта желательно ознакомиться с инструкцией по эксплуатации, обратить внимание на безопасность модели и ее соответствие требованиям действующих стандартов. С выбором помогут и отзывы пользователей, уже купивших выбранную модель.

    № 2. Материал печи для бани

    Если в древности изготавливали только печи кирпич , то сегодня у них есть альтернатива — сталь и изделия из чугуна . Как вы уже догадались, у каждого есть свои сильные и слабые стороны, но есть и кое-что общее. Чем качественнее использованный материал, и чем толще стенки получила печь, тем дольше она прослужит.

    Кирпичная печь

    Кирпичные печи сегодня становятся все менее популярными. Есть несколько причин. Главная — сложно найти специалиста, который правильно выложит такую ​​печку . А на Руси умение поставить банную печь считалось искусством, все нюансы держались в секрете, и сейчас найти достойного печника практически невозможно.

    Преимущества :

    • долго сохраняет тепло;
    • прогревает большую площадь;
    • хорошая пожарная безопасность;
    • подлинность. Если хотите попариться в настоящей русской бане, то стройте печь из кирпича.

    недостатки :

    • сложность конструкции, иногда невозможно найти специалиста;
    • тяжесть. Средняя печка весит около 1200 кг, значит, для нее нужно приготовить надежный фундамент;
    • высокая стоимость из-за необходимости платить за профессионала и создавать фундамент;
    • размер. Кирпичная печь займет существенную часть парилки;
    • долго и тяжело плавится, но и долго сохраняет тепло.

    Опытные банщики также отмечают, что для получения пара нужно плеснуть водой на плиту, а запах мокрых кирпичей не очень приятный. Кирпичная печь выглядит, конечно, шикарно, ой можно схитрить и вокруг стального изделия выложить кирпичный экран.

    Стальные печи

    Считаются оптимальным вариантом. Делают печи их из хромистой стали, в народе их называют «чистым воздухом», так как они не сжигают кислород. Печи продаются в готовом виде; они не требуют особых секретных знаний для успешной установки.

    Преимущества :

    • простота установки;
    • легкий вес, поэтому отдельный фундамент не требуется;
    • компактность;
    • легкость разжигания;
    • быстрый прогрев помещения.

    недостатки :

    • быстрое охлаждение помещения;
    • Для поддержания оптимальной температуры в парилке потребуется постоянно топить печь, так как металл обладает низкой теплоемкостью;
    • огонь нужно поддерживать постоянно;
    • мощности для прогрева большой площади может не хватить;
    • низкий уровень пожарной безопасности.

    Чугунные печи

    По популярности чугунные печи лишь немного опережают кирпичные. Их тоже почти никто не использует. Причин много, а преимуществ у таких агрегатов полно, так что подумайте перед выбором.

    Преимущества :

    • высокая теплоемкость и теплопередача;
    • долговечность до 40 лет;
    • легкость разжигания;
    • безопасность.

    недостатки :

    • большой вес, поэтому приходится обустраивать фундамент;
    • высокая цена; Чугун
    • – хрупкий материал, который может растрескиваться или трескаться при транспортировке или значительных механических воздействиях.

    Стоит упомянуть еще так называемые буржуйки примитивной конструкции с трубой и дверцей. Конечно, такое оборудование можно использовать, но тем не менее это пережиток прошлого, уступающий по функциональности и безопасности современным аналогам.

    №3. Мощность печи для бани

    Габариты парной играют решающую роль в выборе мощности изделия. Чтобы температура внутри парилки была оптимальной для организма, баню нельзя перегревать. При чрезмерной мощности воздух будет горячим, а камни холодными. Если выбрать модель, недостаточную для обогрева парилки, придется топить баню долго с соответствующими энергозатратами. При этом срок эксплуатации печи значительно сократится. В целом печь должна иметь оптимальную мощность и, желательно, достаточный диапазон ее регулирования.

    Методика расчета требуемой мощности следующая:

    • расчет объема парилки. Например, для комнаты размером 3*2 и высотой потолков 2,3 м объем составит 13,8 м 3 ;
    • подсчет потерь тепла на холодных поверхностях (окна, двери). Считаем площади этих поверхностей и умножаем на 1,2, так как каждый такой квадратный метр поглощает теплоту, необходимую для обогрева 1,2 м 3 объема. Допустим, в парилке есть окно 0,5*0,8 м (площадь 0,4 м 2 ) и дверь 2 * 0,9 м (площадь 1,8 м 2 ) Общая площадь холодных поверхностей 2,2 м 2 . Необходимо увеличить расчетный объем на 2,2 * 1,2 = 2,64 м 3 ;
    • суммируют полученные показатели. Длина 16,44 м 3 ;
    • делаем поправку на материал ванны. Если баня бревенчатая, без отделки (минимальная теплоизоляция), то результат умножьте на 1,6. Если баня внутри обшита вагонкой, есть слой утеплителя (максимальная теплоизоляция), то можно взять коэффициент 0,6. Допустим наша баня не может похвастаться качественной теплоизоляцией, тогда 16,44*1,6=18 м 3 , что означает, что необходима духовка мощностью 18 кВт. Лучше брать с запасом 20%.

    Диапазон мощности , т.е. соотношение минимальной и максимальной мощности, в идеале, 1:10. Такая печь может работать на 3 кВт и 29 кВт. Мощность в печах регулируется несколькими способами:

    • Можно регулировать количество подаваемого топлива. Удобно для газовых печей, но не дровяных;
    • ограничение количества поступающего воздуха. Вариант для дровяных печей;
    • выделение избыточного тепла в окружающую среду. Буквально – открыть дверь и проветрить парилку.

    Если производитель не указал мощность печи, то ее можно примерно рассчитать, умножив объем печи на 0,5.

    Номер 4. На каком топливе работает печь?

    Дровяные печи

    Дровяные печи – классический вариант для русской бани. С помощью таких моделей в помещении создается особая атмосфера комфорта и уюта. Топки, работающие на дровах, отличаются практичностью и долговечностью, удобством эксплуатации, а дерево является доступным и вездесущим материалом. Если в регионе проблемы с газификацией и электричеством, то дрова — единственный выход.

    профи :

    • не требуется дополнительного подключения коммуникаций, нет зависимости от компаний-поставщиков;
    • Заготовить топливо для бани на дровах довольно просто. Возможна покупка материала или его самостоятельная заготовка;
    • в зависимости от предпочтений можно приобрести различные виды дров, отличающиеся составом, производительностью, эффективностью использования;
    • приятный аромат дерева;
    • широкий ассортимент печей.

    Минусы :

    • приходится строить дымоход и периодически его чистить;
    • при сжигании топлива образуется зола, которую необходимо регулярно удалять из зольника и дымохода;
    • использование дров для обогрева парилки сложнее и дольше, чем при использовании альтернативных видов топлива;
    • придется постоянно дрова подкидывать.

    Результат топки дровяной печи во многом зависит от качества дров и даже мастерства кочегара.

    Газовые печи

    Газовые банные печи имеют большую массу и соответствующие габариты, и их подключение должно производиться с привлечением квалифицированных специалистов. Установка такой конструкции избавляет владельца от постоянного контроля уровня пламени и подкладки дров. Можно использовать магистральный или баллонный газ.

    плюсы :

    • компактность. В отличие от дровяных, газовые обходятся без топки и зольника, поэтому для небольших парных подходят в самый раз;
    • нет необходимости следить за наличием топлива. Правда, в случае с баллонным газом надо не забывать заправлять или менять баллоны;
    • температуру внутри помещения можно регулировать, изменяя интенсивность подачи топлива;
    • нет необходимости убирать золу:
    • оперативное отопление помещения.

    Минусы :

    • нужно подключение к газопроводу и тут без привлечения специалиста никуда. Если в регионе нет газа, придется использовать баллоны, что не очень удобно;
    • пожароопасность газовых печей выше, чем у альтернативных вариантов.

    При покупке газовой печи внимательно изучите ее технический паспорт. Доверять можно только проверенным и зарекомендовавшим себя производителям и магазинам – никаких частников. Б/у газовые плиты лучше не брать, велик риск, что они будут работать не совсем так, как должны.

    Электрические печи

    Электрические плиты не имеют дымохода. Преимуществом таких моделей является отсутствие угарного газа, что исключает возможность отравления продуктами горения. Мощность такого оборудования подбирается исходя из размеров помещения, но энергопотребление электропечей довольно велико. На сегодняшний день самыми популярными считаются электроплиты, представленные в широком ассортименте.

    плюсы :

    • компактность и малый вес;
    • быстрый и равномерный нагрев;
    • простота управления, гибкие настройки, функциональность;
    • отсутствие дымохода, поэтому ничего строить и чистить не надо;
    • низкая стоимость;
    • не требует подключения к газу;
    • пожарная безопасность.

    Минусы :

    • Электродуховки не подходят для помещений с частыми отключениями электроэнергии. Можно, конечно, использовать генератор, но это не очень удобно;
    • эксплуатационные расходы.

    При подключении сделать отдельный контур заземления печи.

    Существуют также комбинированные виды печей, например, газовая и дровяная. Такое изделие будет габаритным, но практически универсальным.

    № 5. Расположение топки

    В зависимости от расположения топки бывают:

    • с удлиненной топкой;
    • с классикой.

    Расширенная топка приобретают печи, которые монтируются между парилкой и предбанником. Топить печь можно из предбанника, что положительно сказывается на пожарной безопасности и удобстве. Тот, кто подбрасывает дрова, никоим образом не будет мешать парильщикам, и грязи в парилке будет меньше, и микроклимат в ней будет лучше. Обычная топка находится в самой парилке.

    №6. Парогенератор

    Банные Печи обычные и с парогенератором . Для чего последний? А для того, чтобы обеспечить помещение достаточным количеством пара, когда сама печь не справляется. Первый признак настоящей русской бани – сухой и легкий пар. Не все современные печи способны производить его в достаточном количестве.

    Легкий пар получается при температуре парилки 85 0 С. При этом мелкодисперсный пар получается при попадании воды на камни, нагретые до 500 0 С. При таком нагреве температура воздуха обязательно будет повышаться, причем до невероятных пределов, и в итоге можно заработать ожог. Чтобы этого не произошло, мы создали печь-парогенератор . Она прогревается намного быстрее камней и насыщает парилку необходимым паром, при этом температура воздуха в ней остается оптимальной.

    Номер 7. Холодные и горячие печи

    В зависимости от того, насколько теплы стены, печи могут быть:

    • горячие , поверхность нагревается до 100 0 С, поэтому парилка быстро прогревается. Такие печи отлично подходят, если в бане нет постоянного отопления. Минус – невозможность контролировать температуру в парилке, вплоть до того, что воздух может перегреваться;
    • стены холодные печи нагреваются до 45-50 0 С, по специальным каналам забирается холодный воздух, а возвращается уже в нагретом состоянии. Тепловой режим стабильный, влажность и температуру можно регулировать. Парилка будет прогреваться долго, но если вы никуда не торопитесь, то оцените все преимущества этих печей.

    Номер 8. Тип нагревателя

    Духовки бывают:

    • с открытым нагревателем . Дымовые газы нагревают стенки печи и камни. Начинать парить можно буквально сразу, но остывание происходит быстро. Это безопасные печи, на камнях не собирается копоть, однако и топлива здесь расходуется больше, чем в печах с закрытой каменкой, но находиться в парилке можно сколько угодно.
    • с закрытым нагревателем. В таких печах камни нагреваются не прямо из металла, а напрямую. Чтобы получить нужную температуру, печь нужно топить несколько часов, но потом она сама поддерживает тепло в течение 10-12 часов. Такие печи раньше использовались в общественных банях, но сейчас их используют редко. КПД здесь гораздо выше, но пропариться до полного прогрева камней не получится. На камнях собирается копоть, и безопасность несколько ниже.

    № 9. Печное техническое оснащение

    обратите внимание на конвекционные печи . Они обеспечивают оптимальный воздухообмен в парилке. Благодаря конструкции калорифера и защитного кожуха температура нагрева воздуха быстро выравнивается, происходит постоянное движение холодных и горячих воздушных масс. В неконвекционных печах требуется больше времени для создания оптимальных условий в парилке.

    Духовка может быть оснащена емкостью для нагрева воды . Емкость может быть встроенной или выносной. Первый вариант подойдет для парилки, рассчитанной на 2-3 человек, обеспечить их достаточным количеством горячей воды. Выносная емкость устанавливается в банях с высокой интенсивностью посещения.

    Если есть необходимость отапливать смежные помещения (предбанник, душевая, раздевалка), то можно взять печь с теплообменником . Как правило, используется комбинированный принцип отопления. Парная обогревается за счет конвекции, а соседние помещения получают тепло за счет поступления нагретого теплоносителя через радиаторы.
