Монтаж вытяжки своими руками: как крепить?
Монтаж кухонной вытяжки своими руками, в том числе каминной, несложен. Крепить ее нужно саморезами, также важно соблюдать безопасность при работе с электрикой.
На чтение: 6 минРубрика: Техника для кухниАвтор: Павел Кузьмин
Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.
Содержание
- Разные виды вытяжек
- Особенности работы
- Безопасность не помешает
- Крепление вытяжек
- Особенности установки воздуховода
- Справимся с монтажом каминных вытяжек сами
Разные виды вытяжек
Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:
- Подвесные плоские модели, устанавливаемые над плитой.
Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом. - Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
- Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.
Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.
Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.
Особенности работы
В зависимости от режима вентилирования вытяжки бывают следующих видов:
- Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
- Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.
В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.
Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.
Безопасность не помешает
Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода.
Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.
Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.
Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.
Крепление вытяжек
Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.
- Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
- С помощью приложенной вытяжки отмерить 4 метки.
- Проделать дрелью отверстие над плитой в 8 мм.
- Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
- Закрепить устройство и вкрутить дополнительное крепление над плитой.
К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.
Особенности установки воздуховода
Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.
Виды воздуховодов:
- Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
- Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.
Главным преимуществом наклонной трубы является беззвучный режим ее работы.Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.
Справимся с монтажом каминных вытяжек сами
Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.
Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.
Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.
Достоинства:
- высокая скорость и упрощенная схема монтажа;
- обширная область использования;
- прекрасная замена традиционного дымохода;
- быстрое выведение пыли и грязи за пределы помещения;
- установка в любой точке;
- выведение любых неприятных запахов;
- дешевизна устройства.
Наличие нескольких режимов работы присуще практически всем современным каминам.
Необходимые приспособления для работы:
- перфоратор;
- шуруповерт;
- измерительные инструменты;
- молотки разного размера;
- дюбели, шурупы.
Порядок установки каминной вытяжки:
- Точно определить размеры будущего устройства.
- Точки крепления вытяжки отметить горизонтальной линией.
- Отметить место крепежа.
- Просверлить отверстия глубиной более 50 мм.
- Зафиксировать дюбеля в готовых проемах.
- Повесить вытяжку на крепежные элементы.
- Проконтролировать прочность фиксации устройства.
- Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.
Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.
Как правильно подключить вытяжку на кухне
Как известно, вытяжки для кухни бывают классическими и рециркуляционными.
Первая отводит воздух в вентиляционную шахту или прямо на улицу.
Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.
Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.
Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.
Ошибки при установке кухонной вытяжки
1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.
Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.
2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.
Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.
3 Вывод воздуховода на улицу через самодельное отверстие в стене.
В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.
Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.
Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.
4 Сложная геометрия трассы с большим количеством переходов и искривлений.
В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.
Опасны именно повороты, идущие один за другим, без разгонных участков.
5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.
Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.
6 Установка вытяжки на неправильной высоте.
Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.
7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.
Поверьте, иногда эту конструкцию приходится разбирать.
8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.
Почему это ошибка, а когда так делать все таки можно, говорится далее.
9 Отсутствие отдельной розетки в верхней части стены под вытяжку.
Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.
А значит проводку под него нужно делать стационарную и с умом.
10 Неправильная установка обратного клапана.
Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.
Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.
Давайте рассмотрим отдельно каждый из них.
Подключение вытяжки к электричеству
Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.
Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.
Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:
- кабель трехжильный ВВГнгLs 3*2,5мм2
В домашней проводке применяйте кабель именно данной марки (с индексом Ls).
- обычная розетка на ток 16А с заземляющими контактами
Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.
Чего не скажешь про варочную панель или посудомоечную машину.
Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.
Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.
Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

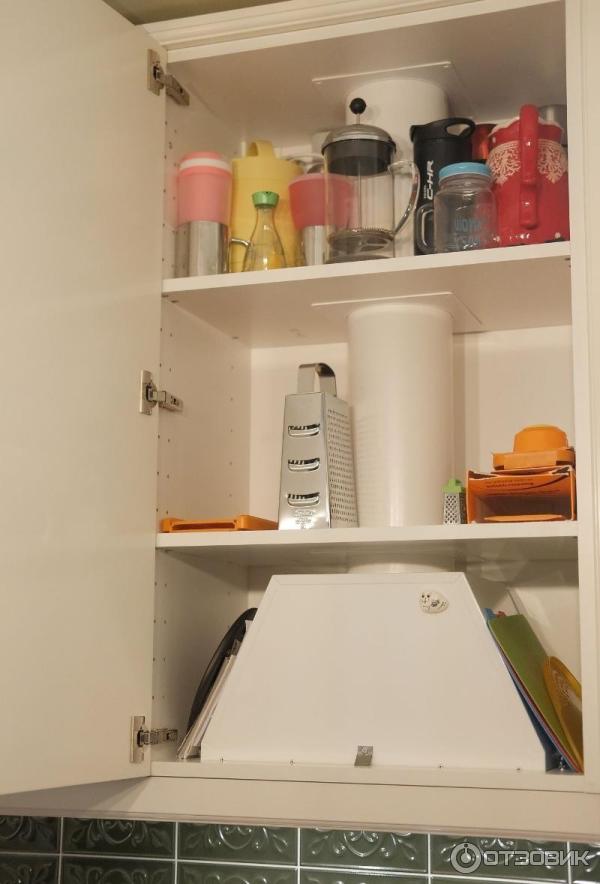

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.
Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.
Все что остается — это правильно подключить розетку.
Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.
Неправильное подключение воздуховода вытяжки к вентиляции
Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.
Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.
Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.
Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.
То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.
Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.
На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.
При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.
Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).
Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.
Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.
Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.
Это грозит возникновением грибка, повышенной влажностью.
В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.
А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!
Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.
Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.
Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.
Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?
Воздуховод от вытяжки и решетка с обратным клапаном
Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала.
При этом в самом отверстии под потолком делается некое разделение.
Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.
Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.
Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.
Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.
Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.
Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.
Можно сделать все гораздо лучше.
Правильное подключение воздуховода к системе вентиляции
Для этого вам понадобятся:
- пластиковый воздуховод
- обратный клапан со смещенной осью
- тройник разветвитель
В конечном итоге у вас должна получиться примерно вот такая конструкция.
Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.
При этом все запахи с плиты будут спокойно уходить на улицу.
При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.
Инструкция по сборке — все цифры и производительность
Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.
Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.
Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.
Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.
Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.
Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!
Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя.
Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.
Соединение разных диаметров делается при помощи специальных переходников.
Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.
Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.
Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.
Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.
Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.
Доходим до тройника. В него со стороны комнаты устанавливается клапан.
Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.
У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.
Подготовка отверстия вентиляционной шахты
Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.
В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.
В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).
Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.
При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.
К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.
Почему обратный клапан иногда не работает и не закрывается
Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.
Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
Почему воздух с кухни попадает к соседям — виновата ли вытяжка?
Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.
К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.
Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.
Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.
На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.
Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.
Схематично такую систему вентиляции многоэтажного дома можно представить вот так.
Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.
Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.
И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?
Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.
Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей.
Но этот вариант маловероятен.
Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?
Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.
Почему запах из вашей квартиры проникает к соседям
Незаконность установки вытяжки
Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.
Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»
Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.
Так что будьте внимательны с установкой вытяжных зонтов над плитами.
Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.
Но тут уже вопрос, как кому повезет с соседями.
//youtu.be/d9euaYOd39o
Вытяжка своими руками для современной кухни
Руководство по изготовлению вытяжки своими руками
В этом году я превратила кухню, которая мне не нравилась, в кухню моей мечты. Было много работы, но оно того стоило. Особой частью этой большой реконструкции было создание современной вытяжки. Давно хотели сделать что-то подобное у себя дома? Позвольте мне показать вам мой процесс создания этой вытяжки своими руками, чтобы вы тоже могли воплотить в жизнь свои кухонные мечты.
Шаг №1 Сборка опор и рамы вытяжки
Так как я ремонтировал всю свою кухню, я уже снял старые шкафы и разобрал все до гипсокартона.
Конечно, если вы просто делаете вытяжку своими руками, вам не нужно беспокоиться об этих дополнительных шагах. Для этого проекта я использовал 46-дюймовую вытяжку ZLINE, вокруг которой собирался построить раму. Вы можете получить аналогичный капюшон здесь. Чтобы правильно начать этот проект, мне нужно было построить несколько опор для капота. Я сделал это, взяв кусок 2 × 4 нужной длины и вставив его между другими досками 2 × 4, которые я прикрепил заподлицо к стене. Идеальный способ проверить ваши опоры — это провести для них тест на доску. Шутка, но все равно было весело. Теперь, когда некоторые опоры были на месте, пришло время построить каркас.
Снова используя 2×4, я построил нижнюю часть рамы, на которой будет стоять вытяжка. Честно говоря, я использовал свои ноги, чтобы удерживать доски на месте, пока сверлил. Но с зажимами определенно было бы проще. Я также прикрепил по 2 металлических скобы в каждом углу, чтобы бленда была утоплена в раме. Я хотел, чтобы у моего капота был небольшой изгиб, поэтому я сделал верхнюю рамку немного меньше, чем нижнюю.
Когда я пошел крепить верхнюю раму, я понял, что не могу просверлить крышу. Поэтому вместо этого я добавил небольшой кусок дерева под углом к каждой стороне рамы и прикрепил его к стене. После добавления всех этих опор передняя часть все еще провисала. Итак, я прикрепил несколько металлических полос для дополнительной поддержки.
Шаг 2. Создание идеальной кривой
Когда кадр был готов, пришло время выяснить, какую кривую я хотел. Чтобы создать кривую, я использовал пилу, чтобы разрезать несколько прямых линий на 3 кусках плиты МДФ. Близкое расположение этих линий позволяло древесине гнуться. Круто, правда? Как только у каждой доски был нужный изгиб, я прикрепил их к передней части рамы капота. Теперь вот где видение действительно начинает обретать форму.
План состоял в том, чтобы добавить гипсокартон снаружи рамы. Сначала я взял гипсокартон толщиной ⅜ дюйма, но ему не хватило изгиба. Итак, я заменил его на гипсокартон толщиной ¼ дюйма, и это было прекрасно.
Вот совет: при резке гипсокартона используйте линейку, чтобы провести линию, а затем следуйте ей, когда будете резать верхнюю бумагу. После того, как бумага обрезана, можно отрезать лишний кусок. Прежде чем закрыть боковые стороны рамы гипсокартоном, я обязательно подключил вентиляционное отверстие. Я также вставил кусок гипсокартона за плиты МДФ, чтобы поддержать изгиб. Прежде чем я смог перейти к шлифовке, я добавил несколько угловых бусин, чтобы создать четкие углы. Я использовал виниловую бусину для изогнутого края капота и обычный угловой валик для нижней части рамы.
Шаг № 3. Добавляем шлифовку и завершаем
Хорошо, теперь переходим к шлифовке. Для этой части проекта я использовал готовый шовный герметик Westpac. Вот похожий вид. При шлифовке я всегда начинаю с самого тонкого тейп-ножа, а затем продвигаюсь к самому широкому. Итак, я зарядил первый нож и нанес грязь на раму. Затем, переключаясь между тейп-ножами, я все это сгладил. Чтобы получить бесшовный вид, где рама соединяется со стеной, я использовал сетчатую ленту.
Для этого я наклеил ленту там, где рама соприкасается со стеной, а затем смазал ее грязью. После того, как грязь высохнет, последнее, что нужно этому капоту, — это какая-то отделка. Я выбирал между римской глиной (как я делал на моем камине) или краской. Но в итоге я остановился на известковом растворе.
Руководство по изготовлению вытяжки своими руками
И вот она! Что вы думаете об этой вытяжке своими руками? Я влюблен! Если вы занимаетесь своими руками или начинаете собственный домашний проект, у меня есть для вас совет. Всегда находите минутку, чтобы сделать шаг назад и полюбоваться тем, что ВЫ только что сделали. Оценка процесса поддерживает мотивацию. Теперь я не могу дождаться, чтобы увидеть, что вы создаете! Если эта вытяжка вдохновит вас на один или два проекта в вашем собственном доме, обязательно отметьте меня в Instagram.
Для визуального ознакомления с этим проектом перейдите к этой истории в Instagram. Хотите увидеть, как получилась остальная часть этой переделки кухни? Тогда загляните в этот пост в блоге!
Как легко установить настенную вытяжку — руководство «Сделай сам»
Зачем использовать вентилируемую вытяжку
Вытяжки необходимы для избавления от вредных, дурно пахнущих паров, дыма и запахов с вашей кухни.
Чем вентилируемая вытяжка отличается от невентилируемой? Хороший вопрос.
Вот в чем дело: когда вы используете плиту и духовку, вы выделяете много дыма и газов, о которых мы говорили. Это особенно актуально, если у вас есть газовая плита. Кулинарный дым может быть опасен, потому что он содержит более 200 вредных газов и включает 2 химических соединения (которые известны как канцерогены). Кроме того, они пахнут в вашем доме.
Вентиляционные вытяжки имеют решающее значение. Они удаляют весь этот дым, запах и пар, распространяя их за пределами вашего дома. Таким образом, вместо того, чтобы просто раздувать этот воздух и жир, они выводят его наружу. Чтобы обеспечить наилучшую производительность и лучшее качество воздуха, вам необходимо проветрить вытяжку перед использованием. Hauslane может показать вам, как вентилировать вытяжку через стену.
Углекислый газ обычно содержится в воздухе, однако известно, что его более высокие концентрации убивают пауков и мух.
Неизвестно, что долгосрочные последствия приготовления пищи и повышенного уровня углекислого газа могут сделать с организмом.
Что нужно для вентиляции вытяжного зонта через стену
Не приступайте к установке вытяжного зонта неподготовленным. Для работы вам потребуются следующие инструменты и расходные материалы:
✦ Вытяжка и инструкция
✦ Measuring tape
✦ Level
✦ Utility knife
✦ Pencil
✦ Aluminum or duct tape
✦ Adjustable wrench
✦ Phillips screwdriver
✦ Self-tapping screws
✦ Отделка из ПВХ*
✦ Силиконовый клей*
✦ Угловая шлифовальная машина*
✦ Воздуховод (необходимый размер и форму см. в руководстве)
✦ Wall cap
✦ Clear exterior caulk (roofing grade)
✦ Needle nose pliers
✦ Hole saw
✦ Electric drill
✦ Safety goggles
✦ Safety gloves
* =необходимо только при создании монтажной пластины
Шаги о том, как вентилировать вытяжку через стену
Обо всем по порядку.
Прежде чем вы сможете приступить к установке вытяжки, вам необходимо в целях безопасности отключить электричество, питающее кухню. Убедитесь, что ваше рабочее место не загромождено и не загромождено.
✦ Шаг 1: Откройте упаковку вытяжки и соберите детали
Сначала откройте упаковку вытяжки, если вы еще этого не сделали. Выньте все детали и еще раз проверьте, все ли у вас есть. Отложите упаковку.
✦ Шаг 2: Отметьте отверстие для винта и проведите вертикальную линию
Возьмите карандаш и уровень. Нарисуйте вертикальную линию на несущей стене до потолка в центре места, где будет располагаться вытяжка. Если вы не можете подняться до потолка, просто поднимитесь так высоко, как сможете.
✦ Шаг 3: Проведите горизонтальную линию
Затем проведите горизонтальную линию на высоте не менее 24 дюймов или не более 30 дюймов над варочной поверхностью. Если у вас есть газовая плита, вам понадобится 30 дюймов расстояния.
Затем возьмите кронштейн дымохода и поместите его на стену примерно в 1 дюйме от потолка или верхнего предела. Убедитесь, что он совпадает с вашей вертикальной линией.
Ознакомьтесь с местными строительными нормами, так как они различаются в зависимости от города.
✦ Шаг 4: Определите, где воздуховод будет проходить на внутренней стене
Далее вам нужно установить вентиляционный канал. Вот как шаг за шагом установить кухонный вентиляционный канал:
1. Найдите ближайшую наружную стену и проложите воздуховод за потолком или софитом
2. Проложите воздуховод как можно ближе к потолку (оставив воздуховод открытым для промышленный вид или построить софит, чтобы скрыть его) 3. Проведите воздуховод на чердаке/стене через крышу
Мы объясним, как провести воздуховод через потолок к ближайшей внешней стене ниже.
✦ Шаг 5: Проделайте отверстие для воздуховода
Проделайте отверстие немного больше, чем воздуховод для вентиляции на потолке, чтобы воздуховод проходил через потолок/потолочное перекрытие.
Кольцевая пила — отличный инструмент для создания ровного проема с идеальным расстоянием. Удалите весь материал внутри, чтобы вы могли провести воздуховод в отсеке для балок. Примечание: не удаляйте балки, так как это может нарушить целостность конструкции здания. Если вы не можете проложить воздуховод в перекрытии, мы рекомендуем прокладывать воздуховод снаружи или через воздуховод на чердаке/стене через крышу.
: После завершения вы можете сделать еще одно отверстие снаружи дома (внешняя стена). Место отверстия должно соединяться с пролетом балки, где будет проходить воздуховод.
✦ Шаг 6: Подготовьте заглушку для стены и при необходимости сделайте ее водонепроницаемой
Возьмите заглушку для стены и вставьте ее в отверстие снаружи дома, чтобы подготовить ее к монтажу. Если вытяжка не плотно прилегает к стене, вы можете использовать отделку из ПВХ, чтобы обеспечить ровную поверхность для настенной крышки, чтобы она хорошо сидела на внешней стене. Это поможет сделать отверстие водонепроницаемым.
✦ Шаг 7: Изготовьте монтажную пластину
Отрежьте окантовку из ПВХ, чтобы она соответствовала размеру и форме настенной заглушки. Затем вырежьте в отделке из ПВХ отверстие того же размера, что и отверстие воздуховода. Это будет ваша монтажная пластина.
✦ Шаг 8: Вставьте и прикрепите монтажную пластину
Положите ПВХ-окантовку на отверстие в наружной стене и отметьте ее периметр карандашом. Затем удалите эту часть внешнего сайдинга с помощью угловой шлифовальной машины.
Нанесите силиконовый клей вокруг отверстия в стене. Затем плотно вставьте отделку из ПВХ. Прикрепите его винтами и нанесите герметик или водонепроницаемые материалы вокруг отделки из ПВХ.
✦ Шаг 9: Прикрепите воздуховод к вентиляционной крышке
Хорошо, пришло время перейти к воздуховоду. Используйте алюминиевую ленту, чтобы прикрепить воздуховод диаметром 6 дюймов к настенной заглушке.
✦ Шаг 10: Прикрепите вентиляционную крышку к монтажной пластине и стене
Снаружи вставьте вентиляционную крышку в отверстие вместе с 6-дюймовым воздуховодом.
Для его крепления используйте саморезы. Нанесите герметик или водонепроницаемые материалы вокруг заглушки, чтобы сделать ее водонепроницаемой.
✦ Шаг 11: Прикрепите любые колена
Пройдите внутрь и используйте алюминиевую ленту, чтобы прикрепить колено к 6-дюймовому воздуховоду, идущему снаружи. Плотно вставьте колено (при необходимости) в фитинг. Используйте алюминий или клейкую ленту, чтобы прикрепить его к стене.
✦ Шаг 12: Привинтите монтажные скобы
Привинтите монтажные скобы вытяжки к стене кухни и стенным стойкам
✦ Шаг 13: Установите монтажную крышку
Выровняйте вытяжку с помощью монтажных скоб и прикрутите ее с помощью шурупов, вбитых в шпильки стены. Прикрепите воздуховод к выходному переходнику. Проклейте все стыки на воздуховоде, чтобы обеспечить правильное соединение, используя алюминиевую ленту.
Для остальной части установки вентиляционного колпака следуйте инструкциям вашего руководства.
