Установка колодцев: монтаж своими руками и снип

Монтаж колодца ККС | Исполнительная документация

« Как посчитать номер канала в кабельной канализации…

Как восстановить герметичность полиэтиленовой муфты ? »

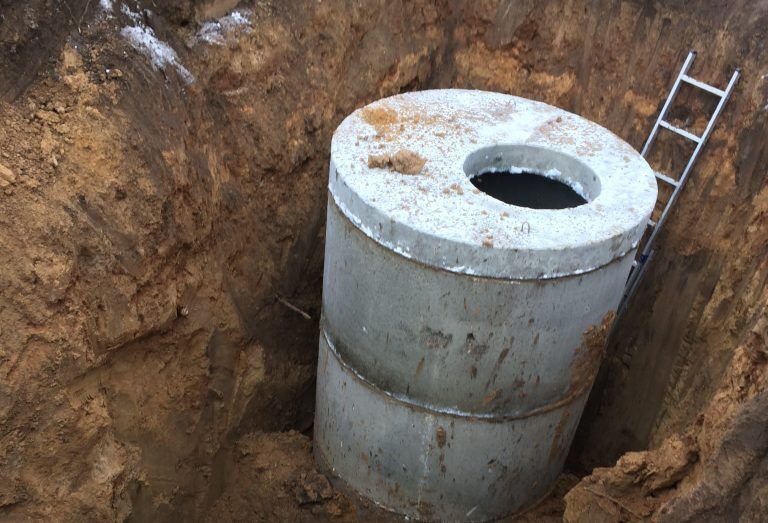

Монтаж колодцев ККС и ККСр производится в следующем порядке :

1 Не ранее, чем за один час до установки колодца должен быть вырыт котлован. Размер котлована для сборного железобетонного колодца определяется размерами колодца, типом устанавливаемого колодца, местными условиями грунта. При разметке котлована учитываются требования правил техники безопасности.

2 Разработка грунта ведётся экскаватором с ковшом не менее 0,25 м3. Вынутый из траншеи грунт следует размещать не ближе чем на 0,5 метра от бровки траншеи.

3 До начала монтажа колодца проверяется готовность котлована, его размеры и глубина, качество работ по выравниванию днища котлована, устройству песчаной подсыпки (10 см) или бетонной подготовки.

4 Разгрузка железобетонных колодцев и установка их в котлован выполняются с помощью автокрана. Одним из возможных вариантов монтажа колодцев является их установка в котлован с транспортных средств. В остальных случаях монтаж железобетонных колодцев выполняется с площадки складирования, где они располагаются в определённом порядке, доступном для осмотра и монтажа в радиусе работы автомобильного крана.

Вас также может заинтересовать: «Как определить объём земляных работ при установке колодца» , «Как согласовать частичное перекрытие дороги с ГИБДД» и другие статьи раздела: «Разные полезности».

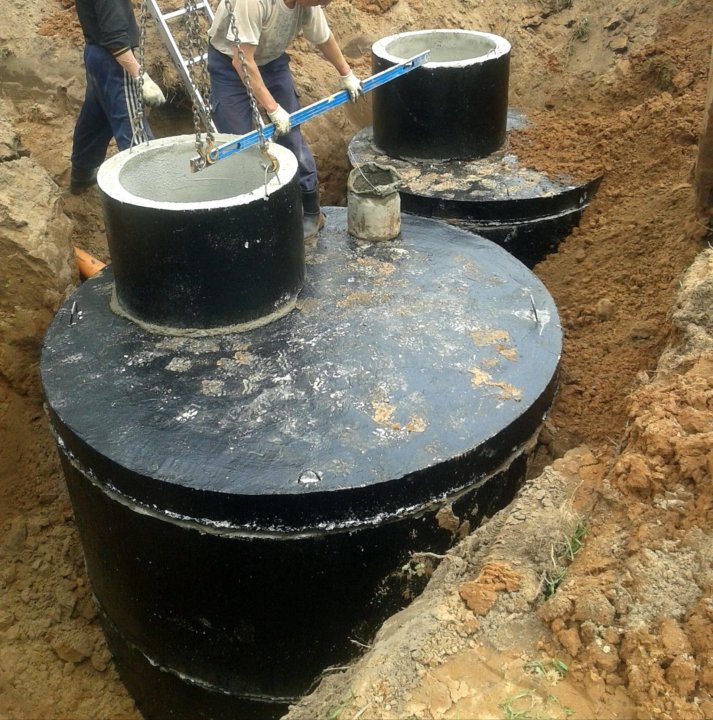

5 Монтаж колодцев, поставленных в виде отдельных элементов, нижнего и верхнего, осуществляется в два приёма. Вначале на подготовленное в котловане основание устанавливается нижний элемент колодца. Затем на цементный раствор, заранее уложенный по стенкам нижнего элемента, устанавливается верхний элемент (с отверстием для люка).
Снятие стропов с монтажных петель верхнего элемента колодца разрешается только после тщательной проверки устойчивости всего колодца.

6 Сборку колодцев ККС необходимо выполнять в следующем порядке :

6. 1 Подготовка элементов колодца (Очистка элемента от наплывов бетона, замазывание выявленных раковин и оголённой арматуры, установка ершей, заделка цементным раствором гнёзд в местах установки ершей, очистка от раствора подъёмных петель, используемых для соединения верхнего и нижнего элемента с помощью сварки).
6.2 Соединение верхнего и нижнего элементов колодца (Раскладка слоя цементного раствора (толщиной 10 мм) по периметру стыкуемой поверхности нижнего элемента колодца, подъём верхнего элемента колодца и опускание его на нижний элемент, выравнивание всех точек соприкосновения, соединение верхнего и нижнего элемента сваркой в местах выхода подъёмных петель с использованием стальных пластин или арматурных стержней, бетонирование участка соединения подъёмных петель).
6.3 Оснащение колодца (Установка кронштейнов на стенках колодцев).
6.4.Установка люка (Установка на растворе опорных колец (Количество колец зависит от глубины установки колодца), установка чугунного люка).

7 Внутренние боковые стенки колодцев оснащаются полосовыми кронштейнами. Кронштейны крепятся к стенкам с помощью ершей.

8 При оснащении «ККСр», смонтированных в качестве угловых или разветвительных колодцев, допускается установка дополнительных кронштейнов для укладки кабелей, входящих в колодцы через отверстия в боковых стенках.

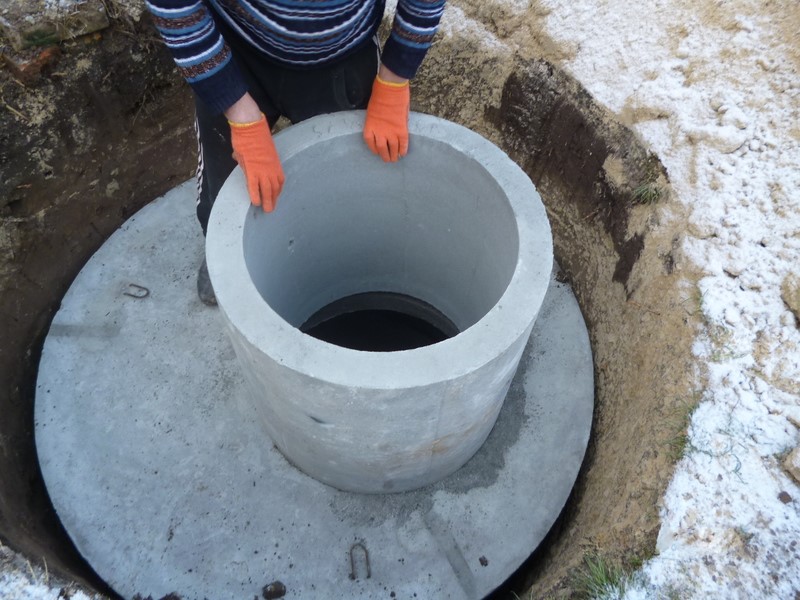

9 Для возможности регулирования вертикальной отметки крышки люка по уровню дорожного покрытия (тротуара) под люк подкладываются железобетонные кольца. Кольца должны обеспечивать подъём уровня крышки люка над перекрытием колодца на определённую высоту. На пешеходной части улиц – на 250 мм, на проезжей части – на 330 мм.

10 Нижнее опорное кольцо устанавливается на плите перекрытия по слою бетона со щебнем толщиной не менее 20 мм. Люк устанавливается на опорные кольца также по слою цементно-песчаного раствора толщиной 1-20 мм. Основание люка и стыки его с опорными кольцами обмазываются слоем бетона со щебнем толщиной 30-50 мм.
Источник: сайт www.ssd.ru.

P.S. В соответствии с п.3.16.9 «Руководством по строительству линейных сооружений местных сетей связи» Ч. 1, 2005 г. Москва: Если работы выполняются одновременно с реконструкцией улиц, и изменяется уровень дорожных покрытий, то переустройство колодцев может ограничиться поднятием или опусканием их железобетонных перекрытий или горловин люков. Высота горловины люка во всех случаях не должна превышать 0,5 м, а верхняя плоскость крышки люка должна строго соответствовать уровню поверхности уличного покрытия.

Вы также можете: скачать программу для расчёта земляных работ при монтаже колодца ККС.

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Главная | Заказать ИД | Состав ИД | Примеры ИД |  Акты и прочее | СНиПы и книги | Сертификаты | Контакты | Реклама

Политика конфиденциальности

высотой 2 м, диаметром 1500 мм — шт

ФГИС ЦС

Вход/Регистрация

Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр

Установка круглых сборных колодцев из полимерных материалов на фланцевом соединении: высотой 2 м, диаметром 1500 мм — шт

Состав работ:

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-35	Затраты труда рабочих (Средний разряд — 3,5)	1.7	чел.-ч
2	Затраты труда машинистов	1.24	чел.-ч
91.05.13-025	Краны-манипуляторы на автомобильном ходу, грузоподъемность до 3,2 т	0. 08	маш.-ч
91.07.11-570	Бетононасосы-миксеры прицепные с двигателем внутреннего сгорания, производительность до 12 м3/ч	0.58	маш.-ч
91.14.01-011	Автобетоносмесители, емкость до 6,3 м3	0.58	маш.-ч
01.7.20.08-0051	Ветошь	0.0293	кг
04.1.02.01	Смеси бетонные	П	м3
18.2.04.01	Колодцы полиэтиленовые	1	компл

Добавьте в избранное

Вы можете сравнивать 2 или 3 расценки из одной базы.
Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.

Все Расценки Таблицы

Таблица 22-04-005. Установка круглых сборных колодцев из полимерных материалов на фланцевом соединении

Номер расценки	Наименование и характеристика работ и конструкций	чел. /ч	маш./ч
ФЕР22-04-005-01	Установка круглых сборных колодцев из полимерных материалов на фланцевом соединении: высотой 1,5 м, диаметром 1000 мм — шт	1.18	0.53
ФЕР22-04-005-02	Установка круглых сборных колодцев из полимерных материалов на фланцевом соединении: высотой 2 м, диаметром 1500 мм — шт	1.7	1.24
ФЕР22-04-005-03	Установка колец тела колодца диаметром: 1000 мм — шт	0.45	0.01
ФЕР22-04-005-04	Установка колец тела колодца диаметром: 1500 мм — шт	0.59	0.02

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91.01.01-035	Бульдозеры, мощность 79 кВт (108 л. с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

Тестируем ФСНБ-2022

API расценок ФГИС ЦС

ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022

Нашли ошибку? Напишите в Техподдержку

Что нужно знать землевладельцам об установке колодца

Нахождение на колодце сильно отличается от использования водопроводной воды. Читайте дальше, чтобы узнать основы колодцев для подземных вод, от того, как они устанавливаются, до советов по поддержанию систем в хорошем рабочем состоянии.

Если вы переезжаете в деревню из города или пригорода, скорее всего, вы привыкли получать воду из муниципального источника. Однако большинству сельских землевладельцев необходимо установить колодцы для доступа к подземным водам для бытовых нужд.

Независимо от того, занимается ли ваш подрядчик деталями установки скважины или вы работаете в качестве собственного подрядчика, разумно изучить систему, которая является таким важным компонентом вашего нового дома.

Колодец — это система, которая получает доступ к грунтовым водам рядом с вашим домом и перекачивает их в дом для мытья посуды, принятия душа и питья, а также для других целей.

Чтобы иметь достаточный запас воды для вашего дома и быть уверенным, что вода не содержит вредных примесей, вы должны работать с надежными установщиками на протяжении всего процесса. Вам также нужно будет запланировать техническое обслуживание, чтобы поддерживать скважину в хорошем рабочем состоянии в будущем.

Хотя можно выкопать колодец (как это делали наши предки… вручную!), большинство современных колодцев бурят с помощью большой буровой установки, установленной на грузовике. Пробуренная скважина футерована кожухом для предотвращения обрушения стенок скважины, а внутри размещена электрическая помпа для подачи воды в дом.

Верх колодца закрыт крышкой для предотвращения попадания грязи, насекомых и животных.

Глубина колодца сильно зависит от вашего местоположения.

В справочнике по подземным водам Геологической службы США отмечается, что в районах с глинистым покрытием над коренной породой может потребоваться углубление колодцев в землю. Но в районах с более проницаемыми материалами у поверхности скважины, как правило, более мелкие, если только вы не запросите более глубокую скважину для лучшего качества воды.

Выбор места для рытья колодца должен быть одним из первых шагов в процессе строительства.

Национальная ассоциация подземных вод (NGWA) рекомендует выбрать место для колодца, прежде чем планировать, где построить дом. В конце концов, что может быть важнее качества питьевой воды?

NGWA ведет базу данных лицензированных специалистов, обладающих необходимыми навыками и опытом для выбора скважины на вашем участке. Если они работали в вашем районе достаточно долго, профессионал должен быть в целом знаком с требованиями к грунтовым водам и колодцам.

Вам необходимо обсудить использование воды в вашем доме или на даче с вашим установщиком.

Для типичного использования NGWA рекомендует производительность 150-300 галлонов в день для двух-четырех человек. Но если вы планируете держать домашний скот или думаете, что вам нужно будет орошать посевы, обязательно сообщите об этом вашему установщику. Хотя вы можете использовать методы сбора дождевой воды для некоторых применений, просто важно помнить об общей картине при планировании.

Ваш установщик должен соблюдать юридические и нормативные требования. В зависимости от вашего населенного пункта могут быть инспекции, разрешения и сборы с местным отделом здравоохранения, которые учитываются в вашем общем бюджете.

Стоимость бурения скважин обычно рассчитывается за фут, в среднем около 24-30 долларов за фут за бурение.

Опытный установщик сможет дать вам оценку, основанную на средней глубине колодцев в вашем районе со схожими геологическими особенностями.

В дополнение к стоимости бурения вам необходимо учитывать стоимость насоса, которая может варьироваться в зависимости от типа.

Струйные насосы стоят в среднем 1500 долларов, а погружные — около 3000 долларов. Ваш установщик должен быть в состоянии объяснить, какой тип вам нужен и почему.

Возможны дополнительные затраты на материалы и работу в зависимости от индивидуальных потребностей вашего объекта.

Не бойтесь запрашивать рекомендации при проверке компаний. Авторитетные установщики должны быть рады поделиться контактной информацией предыдущих клиентов, которые могут обсудить с вами свой опыт.

Сохраняйте записи об установке, включая использованные материалы и любые сведения о грунтовых водах и геологических структурах, сделанные вашим установщиком. На некоторые системы предоставляется гарантия, и вы также должны вести учет этого.

В большинстве штатов существуют требования о расстоянии для определенных сооружений и видов деятельности, происходящих в колодцах с грунтовыми водами и вокруг них. Если вы планируете держать животных, обязательно помните об этих требованиях.

Например, Департамент общественного здравоохранения Джорджии ссылается на закон штата, требующий, чтобы любой вольер для животных находился на расстоянии не менее 100 футов от колодца по соображениям безопасности.

Визуальный осмотр имеет большое значение для поддержания работоспособности вашей системы. Полезно знать, когда нужно вызвать профессионала!

Содержите поверхность вокруг устья скважины в чистоте и следите за любыми трещинами или разрывами в обсадной колонне и герметике над землей. Следите за затоплением вокруг устья колодца, так как это может способствовать загрязнению, и обязательно держите 10-футовую зону свободной от растений со значительной корневой системой, таких как ивовые деревья.

Если вы заметили проблемы с давлением воды или изменения качества воды, обязательно вызовите специалиста для оценки вашей системы.

Общественное здравоохранение Джорджии рекомендует ежегодно проходить бактериальный тест (проверка на наличие общих и фекальных бактерий), который можно заказать в местном отделе здравоохранения.

Химический анализ следует проводить каждые три года, если только вы не заметите изменений во внешнем виде, запахе или вкусе вашей воды, и в этом случае вам следует проводить анализ как можно раньше.

Тест W33C является стандартным химическим тестом владельца скважины и проверяет, среди прочего, мышьяк и свинец.

Позаботьтесь о планировании и установке системы водоснабжения вашего дома, и вы будете вознаграждены здоровым источником воды на долгие годы.

Узнайте больше о преимуществах колодезной воды здесь:

https://rethinkrural.raydientplaces.com/blog/should-well-water-be-filtered

Источники:

Геологическая служба США, скважины для подземных вод. Доступно по адресу: https://www.usgs.gov/special-topic/water-science-school/science/groundwater-wells?qt-science_center_objects=0#qt-science_center_objects

Департамент общественного здравоохранения Джорджии, Private Wells. Доступно по адресу: https://dph.georgia.gov/environmental-health/well-water

Национальная ассоциация подземных вод, Руководство для владельцев скважин, доступно по адресу: https://wellowner.org/wp-content/uploads/2020/ 08/NGWA-Well-Guide-Ph3.pdf

Установка скважины на водном объекте

После завершения первоначального вовлечения и обучения сообщества и сбора всех пожертвований сообщества наступает время приступить к бурению оборудование на месте, чтобы начать бурение.

В большинстве стран, прежде чем вам разрешат бурить скважины в земле, вам необходимо провести обследование у геолога. В случае водяной скважины гидрогеолог проводит исследование, которое выявляет типы горных пород, которые можно обнаружить при бурении скважины в земле. Они также отмечают конкретные места, где у команды будет больше шансов найти хороший запас воды.

Как только это будет сделано, обычно необходимо получить разрешение от правительства, которое часто выдается в виде разрешения на бурение. Только после завершения этих последних шагов команда готова к работе.

Процесс обследования и получения разрешения может показаться громоздким, и в некоторых случаях это действительно так. Но это также хорошая возможность наладить взаимодействие с местными органами власти, чтобы убедиться, что все, от деревни до буровой бригады и местных политиков, находятся на одной волне. По мере развития доверия в дополнение к безопасной воде может течь много хороших вещей.

Бурение скважин может осуществляться несколькими способами с использованием различных буровых установок. В нашем случае мы расскажем, что это такое, на примере метода, называемого «бурение роторным буровым насосом».

Не углубляясь в это (извините!), бурение с помощью роторного бурового насоса включает в себя вращающуюся буровую головку, которую вдавливают в землю, и по мере углубления на бурильную трубу добавляются дополнительные «стволы». Вода промывается через стволы и выходит через буровое долото на дне отверстия, когда буровая головка вращается и режет. Эта вода была смешана с веществом, которое делает ее густой и вязкой. Когда вода возвращается из верхней части отверстия, она уносит с собой все кусочки породы и почвы, которые были разрушены буровым долотом. Чтобы этот процесс работал, у вас должен быть хороший источник воды поблизости, потому что по мере того, как вы углубляетесь, вам требуется все больше и больше воды, чтобы убедиться, что она достает биты наверху.

После того, как скважина обсажена (футеровка, предотвращающая обрушение скважины) пластиковой 6-дюймовой трубой из ПВХ, в скважину засыпается гравий. Это должно покрывать внешнюю часть корпуса, которая «экранирована». Экран в основном представляет собой множество прорезей, прорезанных в корпусе, чтобы вода могла проходить через корпус, чтобы ее можно было накачать внутрь. Гравий действует как фильтр и останавливает любые крупные частицы грязи, попадающие в колодец из окружающей породы и почвы наверху.

Верхние три метра скважины необходимо загерметизировать, чтобы предотвратить попадание загрязнения в водоснабжение с поверхности. Для этого между корпусом и краем скважины заливается бетон.

Оттуда землю вокруг ямы необходимо перекопать примерно на фут и утрамбовать щебень или кирпичи на глубину около шести дюймов. Затем пришло время смешать бетон и создать круглую платформу вокруг колодца. Бетону нужно около 10 дней, чтобы затвердеть.

Наконец, необходимо установить ручной насос. Наши партнеры используют ручные насосы Afridev, потому что они доступны на месте и за многие годы доказали свою надежность и практичность. Под пластиковым кожухом установлен «стояк». Это гораздо меньшая трубка, около 1 1/2 дюйма в диаметре.
