Подключение домофона своими руками: алгоритм действий

Оглавление

• Как устроен домофон
  • Виды домофонов
    • Цифровые
    • Координатно-матричные
  • Подключение домофона
    • Инструкция по шагам
  • Заключение
  • Видео: Установка домофона. Или как самому установить видеодомофон и подключить его к многоквартирному дому

Установка домофона в доме – это решение, которое направлено на то, чтобы увеличить уровень безопасности и защитить жильцов и их имущество от «непрошенных гостей».

Такого рода устройства применяются в качестве пропускных модулей, которые обеспечивают открывание входной двери в дом только с разрешения одного из жильцов.

Современные домофоны отличаются расширенными возможностями в плане того, что с их помощью можно не только вести переговоры с тем, кто хочет войти в дом, а и видеть его на внутреннем мониторе, который подключен к наружной камере домофона.

В том, как подключить домофон самостоятельно в многоквартирном доме, нет ничего сложного, и с этим может разобраться каждый, кто хоть немного владеет навыками электромонтажных работ.

Если же с установкой таких устройств может возникнуть проблема, то лучше обратиться в специализированную компанию, сотрудники которой подберут оптимальный вариант домофона и профессионально установят его.

Для тех, кто все-таки намерен осуществить подключение домофона в квартире своими руками полезной будет информация, представленная ниже.

Домофон представляет собой устройство, с помощью которого организовывается своего рода система доступа в частный или многоквартирный дом. Наличие этого устройства исключит проникновение в квартиру без одобрения ее владельца.

Электронная схема домофона

В последнее время домофонами активно заменяют морально устаревшие кодовые замки.

В состав этих устройств входят следующие элементы:

1. трубка домофона;
2. вызывная панель;
3. видеоаппаратура, если устройством предусмотрена возможность видеотрансляции;
4. электрический замок;
5. коммутатор.

Рассмотрим по отдельности, как работает каждый из этих узлов:

• Подключение трубки домофона осуществляется внутри помещения и используется для того, чтобы его владелец мог принять вызывной сигнал от гостя и при желании открыть ему дверь или попросту с ним пообщаться, используя для этой цели звуковую связь. По умолчанию устройство абонента подключается к электрической запирающей системе и позволяет ею управлять.
• Вызывная панель используется с целью вызова абонента гостем, а также для введения соответствующего кода тем, кто имеет доступ к помещениям. Тому, кто собирается осуществлять подключение домофона в квартире важно помнить, что бывают разные вызывные панели – с кнопочными номеронабирателями, со специальным считывателем кода с электронного ключа или магнитной карточки или с визуальным определением. Последний тип является весьма редким и используется для охраны доступа к государственным или промышленным объектам, в жилом секторе он практически не применяется.
• Электрический замок представляет собой запирающее устройство, которое контролирует положение двери «Закрыто/Открыто». Замок подключается к абонентскому модулю домофона, с которого владелец может открыть дверь, пообщавшись с тем, кто к нему пришел. Наиболее широкое практическое применение получили замки с электромагнитной системой.
• Коммутатор потребуется в том случае, когда нужно разобраться, как установить домофон в многоквартирном доме своими руками. На таких объектах есть много различных абонентов и нужно адресовать сигнал вызова конкретному человеку. Для этой цели и применяется коммутатор, который вызов перенаправляет к одной квартире, а не ко всем сразу. При установке домофонов в частных домах потребность в коммутаторе попросту отпадает.
• В качестве дополнительных устройств безопасности могут использоваться видеосистемы, которые включают в свой состав наружную видеокамеру, устанавливаемую возле панели вызова и монитор, который может входить в один модуль с домофонной трубкой или использоваться в качестве отдельного устройства.

Виды домофонов

На сегодня существует несколько типов домофонов, которые применяются для защиты объектов недвижимости от «непрошенных гостей». В зависимости от типа устройства будет отличаться и процесс того, как подключить домофон.

Современные устройства делятся на две категории:

1. Цифровые;
2. Координатно-матричные.

Цифровые

Принцип работы цифрового домофона заключается в том, что при звонке с панели вызова происходит распознавание квартиры, куда он должен направляться по линии связи.

После того, как подключить трубку домофона в квартире, два провода двухпроводной линии связи будут обеспечивать доставку сигнала к требуемому абоненту.

Цифровой домофон

Чтобы произвести сопряжение используются специальные джамперы, посредством которых, с помощью витой пары, сигнал поступает к конкретной домофонной трубке. Преимуществом таких домофонов является то, что к одному контроллеру можно подключать как все квартиры на этаже, так и во всем подъезде.

Координатно-матричные

Схема подключения домофона этого типа более простая, поэтому и пользуется большей популярностью.

Устройства владеют в своем составе координатным модулем, который спряжен с коммутатором, способствующим подачу сигнала к конкретной трубке.

Подключение также осуществляется с помощью двух проводников, одному из которых отвечает номер единиц, а второму номер десяток.

Координатно-матричный домофон

Каждая из квартир имеет свой индивидуальный двухзначный номер, который обрабатывается модулятором и после это, используя коммутатор, уже и осуществляется подключение между конкретным абонентом и гостем.

Подключение домофона

Процедуру подключения следует разделить на два этапа – на первом из них производится установка оборудования внутри помещения, а на втором – монтаж устройств вне дома, перед входной дверью.

После завершения монтажных работ проводится проверка работоспособности системы и ее настройка перед тем, как ввести ее в эксплуатацию.

Инструкция по шагам

Чтобы система домофона могла функционировать, следует обеспечить ее надежное электропитание, которое поддерживается от блока питания постоянного напряжения. Подача электроэнергии к блоку осуществляется от обычной розетки 220 В или от электрощитка.

Подключение домофона к электропитанию

Кроме трубки домофона, от блока питания напряжение подается также к электрическому замку и вызывному устройству.

Далее следует определиться с тем, как подключить трубку домофона в квартире. Наиболее часто ее монтируют возле входной двери, для подключения трубки используется витая пара или двухпроводный кабель.

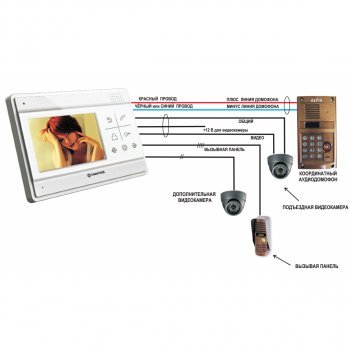

Если в составе домофона предусмотрен монитор видеонаблюдеия, то осуществляется и его подключение. Для монтажа внутренних элементов и крепления их к стенам используются обычные саморезы с дюбелями.

На этом монтажные работы внутри помещения заканчиваются и далее работы проводятся на улице, перед входной дверью.

Установка вызывной панели домофона

Перед этим предварительно нужно произвести прокладывание кабелей, которые будут подавать питание к электрическому замку, вызывному устройству и видеокамере, а также будут передавать звуковые и видеосигналы между устройствами, размещенными на улице и внутри помещения.

На улице подключение домофона своими руками включает в себя работы по монтажу вызывного устройства со встроенным микрофоном. Обычно его устанавливают возле входной двери, чтобы пришедшему удобно было общаться с владельцем дома или квартиры.

Возле вызывного устройства также производят установку и внешней видеокамеры, которая будет передавать изображение на внутренний монитор домофона.

Следующим шагом является подключение электромеханического или электромагнитного замка и его сопряжение с абонентским модулем домофона.

Установка электро-магнитного замка домофона

Провода, которые подключены к внешним устройствам следует защитить, используя для этого специальные гофры и пластмассовые короба.

Заключение

После того, как установить домофон в своем доме, никто из сторонних не сможет открыть входную дверь без разрешения на этого владельца дома.

Это довольно эффективный инструмент защиты себя и своего имущества от злоумышленников. Наличие в домофоне системы видеонаблюдения позволит еще и зафиксировать снимок того, кто приходил, когда никого не было дома.

Предложенная выше инструкция подскажет как подключить домофон самостоятельно, видео, которое можно найти в ютубе, еще более упростит реализацию этой задачи.

Если же процедура монтажа домофона окажется сложной, то всегда можно найти квалифицированную помощь у соответствующих организаций, которые специализируются на продаже и установке средств безопасности для жилых объектов.

Видео: Установка домофона. Или как самому установить видеодомофон и подключить его к многоквартирному дому

Как установить домофон своими руками

• Главная
• Статьи
• Как установить домофон своими руками

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос по услуге

 Большинство владельцев домофонов уже давно оценили по достоинству все преимущества такой связи. При самостоятельной установке оборудования необходимо ознакомиться с некоторыми ключевыми моментами. Снаружи монтируется вызывная панель. Она предназначена для вызова жильца квартиры. Существует также определённая схема подключения, домофон согласно ей будет правильно и бесперебойно функционировать.

Основные схемы подключения

Благодаря трем основным схемам подключения установка домофона может быть выполнена самостоятельно. В многоквартирном доме применяется самый сложный вариант подключения. Более простая схема подключения домофона Commax предполагает подсоединение в единую цепь и самого устройства, и управляемого замка. Третья схема подключения является особенно простой и несложной.

Подключение домофона в многоквартирном доме

Эта сложная схема применяется для подключения большого количества домофонов. В ней используются специальные устройства. Система не является дешёвой, поэтому её необходимо устанавливать, разделив затраты среди всех жильцов дома. К электромеханическому замку подсоединяется устройство БПД 18/12-3-1, после чего устанавливается разветвитель сигнала. Он обеспечивает домофонную связь с каждой квартирой. В системе также используются устройства БВД -404VP-4 и УКП- 9М.

Подключение домофона с замком

Схема подключения домофона с электромагнитным замком – стандартный вариант для обустройства системы. Подключение устройство может проводиться в частном доме. В подобном случае в единую цепь включается также отпирание калитки. С помощью данной схемы очень просто установить домофонную систему своими руками. Однако важно хотя бы немного разбираться в электричестве.

Основной приёмник располагается в доме. Два провода – трёхжильный и четырёхжильный прокладываются от главного устройства. Можно использовать многожильный кабель. Ориентироваться необходимо по цветам. Подключение выполняется согласно схеме. Схема подключения домофона в частном доме позволит самостоятельно установить всю систему. Важно подвести питание к главному устройству, а также к вызывной панели. Обе части системы получают питание с помощью понижающего блока питания.

Существует ещё схема подключения без применения замка. В ней внутренний и наружный блоки связаны четырьмя проводами. Аудио и видеосигнал передаются по двум проводам. Остальные два провода необходимы для передачи питания. Подобная схема не является сложной и позволяет быстро установить домофонную систему самостоятельно.

Критерии выбора схемы полностью зависят от потребностей и цели. Возможно, что жилей готов постоянно выходить во двор и отпирать калитку посетителю. А кому-то будет более комфортно управлять установленным домофоном дистанционно и открывать входную дверь из дома.

Последовательность работ

Установка домофонной системы выполняется поэтапно. Вначале осуществляется прокладка проводов. Кабель следует вести по заранее намеченным направлениям по штробам. Уличную часть лучше прокладывать под землёй. Для воздушного способа применяется специальный натяжной насос.

Следующий этап – монтаж наружного блока. Он устанавливается в удобном для жильцов месте. Если требуется установить домофон подъездный, схема подключения применяется та, которая предназначена для многоквартирного дома. В частном доме наружный блок монтируется на калитку или опорный столб, расположенный вблизи неё. К коробке транзитно подключается вызывная панель. Дополнительные провода обеспечат подключение видеокамеры.

Заключительный этап – коммутация кабеля. Производители домофонных систем прилагают к инструкции также схему подключения домофона. Именно на неё следует ориентироваться при самостоятельной установке оборудования. При правильно выполненных действиях вся домофонная система будет функционировать бесперебойно.

Если вы передумали делать самостоятельно то наши мастера произведут установку домофона в кратчайшие сроки по минимальной цене.

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Поделиться ссылкой:

Вернуться к списку

Как настроить домашнюю систему внутренней связи по дешевке

С помощью нескольких недорогих устройств или программного обеспечения вы можете создать свою собственную домашнюю систему внутренней связи. Это требует немного дополнительной работы, но может сэкономить вам много денег.

Когда люди хотят установить домашнюю систему внутренней связи, они выбирают готовое решение. Домашняя система внутренней связи для розничной торговли может стоить от 150 до более 1000 долларов.

С помощью нескольких менее дорогих устройств вы можете создать собственную домашнюю систему внутренней связи. Это требует немного дополнительной работы, но может сэкономить вам много денег.

Устройство внутренней связи со смартфоном

Так как у каждого в вашем доме, вероятно, есть смартфон, имеет смысл использовать его в качестве домашней системы внутренней связи.

Это решение вообще не требует покупки оборудования. Все, что вам нужно сделать, это загрузить приложение для рации, которое работает как на Android, так и на iOS. Хороший выбор — Zello. Вы можете скачать приложение рации Zello для Android или iPhone.

Создайте свою домашнюю систему внутренней связи, создайте группу и добавьте контакты людей, которые живут в вашем доме. Затем начать голосовой разговор со всеми в доме так же просто, как нажать значок микрофона и говорить.

Каждый, у кого есть приложение, получит на свой телефон уведомление о новом сообщении. Затем они смогут прослушать вашу трансляцию и ответить, нажав на значок микрофона.

Это один из самых простых способов использовать систему внутренней связи в доме без каких-либо затрат или необходимости установки и настройки какого-либо оборудования. Однако

Zello — не единственное решение. Вот список бесплатных кроссплатформенных приложений:

• Online Walkie Talkie Pro : Скачать для Android и iOS. Bluetooth Speaker Home Intercom System

  В наши дни на рынке так много Bluetooth-динамиков, что цены резко упали. В результате вы можете купить несколько колонок Bluetooth и разместить их по всему дому всего за 40–60 долларов за штуку.

  Любой человек в доме может легко подключиться к этим динамикам со своего телефона или компьютера через Bluetooth.

  После того, как вы настроили и включили динамики Bluetooth, последним шагом в настройке этой домашней системы внутренней связи является установка приложений для динамиков Bluetooth. Например, приложение Bluetooth Loudspeaker позволяет вам использовать микрофон вашего телефона для трансляции вашего голоса на динамики Bluetooth в доме.

  Единственным недостатком домашней переговорной системы этого типа является то, что она работает только в одном направлении. Вы можете транслировать свой голос всем в доме, но они не могут отвечать.

  Такая система по-прежнему полезна для того, чтобы звать всех на ужин, отправлять экстренные оповещения или любые другие сообщения, требующие только односторонних объявлений.

  Другие приложения, которые могут помочь вам транслировать голос со смартфона на динамики Bluetooth, включают:

  • Громкоговоритель : Скачать для Android
  • Мегафон : Скачать для iOS
  • Bluetooth Громкоговоритель 90 90 Микрофон к динамику : Скачать для Android

  Домофонная система Google Home/Alexa

  Если у вас уже есть концентратор Google Home или система Alexa, у вас уже есть все необходимое для домашней внутренней связи.

  И Google Home, и Alexa предлагают функцию, позволяющую транслировать на все динамики в доме.

  После настройки концентратора Google Home и мини-динамиков вы можете отправлять системные команды с помощью Google Assistant на своем телефоне.

  Одной из них является команда «трансляция», которая позволяет отправить любое сообщение на все динамики Google Home в доме. Затем все, что вам нужно сделать, это произнести всю команду в свой телефон:

  «Окей, Гугл, всех в эфир, пора ужинать!»

  Будет транслироваться все, что вы сказали после слова «трансляция».

  С помощью Alexa у вас есть несколько способов отправить трансляцию на все устройства Alexa в доме.

  Alexa принимает две команды из приложения Amazon Alexa для отправки широковещательного сообщения всем динамикам Alexa в доме.

  Можно сказать:

  «Алекса, объяви, что мы сейчас уезжаем к бабушке!»

  Alexa будет транслировать все, что вы скажете после слова «это», на все устройства.

  Дополнительно можно сказать:

  «Алекса, трансляция, всем привет, ужин на столе!»

  Будет транслироваться все, что вы сказали после слова «трансляция».

  Как и в случае с Bluetooth, это одностороннее вещание. Кроме того, все в доме, использующие приложение, также могут отправлять трансляции на вашу новую домашнюю систему внутренней связи.

  Настольная домашняя система внутренней связи

  Еще одним дешевым решением для установки домашней системы внутренней связи является использование всех компьютеров в вашем доме.

  Вы можете загрузить специальное программное обеспечение на каждый компьютер в вашем доме. Затем используйте эти компьютеры для рассылки сообщений всем.

  Одним из примеров такого программного обеспечения является Desktop Intercom.

  Он взаимодействует с другими устройствами в вашей сети через UDP через порт 1550. Итак, когда вы впервые настроите программное обеспечение, оно откроет окно, которое поможет вам открыть UDP через порт 1550 на брандмауэре вашего ПК.

  Просто установите его на все системы в вашем доме. Он доступен как для компьютеров Mac, так и для компьютеров с Windows. Как только он запустится на всех компьютерах, вы сможете отправить широковещательную рассылку с любого из этих компьютеров на все остальные.

  Программа автоматически обнаруживает все остальные компьютеры с установленным Desktop Intercom. Вы можете отправлять широковещательные сообщения на все эти компьютеры одновременно.

  Большинство подобных программ для интеркома не бесплатны. Тем не менее, это довольно недорого. Например, вы можете купить шесть лицензий для своего дома менее чем за 10 долларов.

  Другое программное обеспечение внутренней связи для настольных ПК, доступное по аналогичной цене, включает следующее:

  • Офисная внутренняя связь: система внутренней связи ПК-ПК, которая работает так же, как CB-радио.
  • Бесплатный интерком. Это бесплатное приложение для интеркома, проверенное несколькими блоггерами на отсутствие вирусов.
  • IntraMessenger: Включает функцию ShoutBox, позволяющую вести голосовые переговоры между ПК.
  • Unity Intercom: требуется сервер Unity, но вы можете общаться с другими пользователями в любом месте в Интернете.
  • Desktop Intercom: Это программное обеспечение для Mac позволяет транслировать ваш голос на любой другой компьютер в сети, на котором запущено программное обеспечение.

  Создайте свою собственную домашнюю систему внутренней связи

  Со всеми устройствами, доступными в современном доме, покупать аппаратную домашнюю систему внутренней связи необязательно. А следуя приведенным выше советам, вы сможете сэкономить много денег.

  Вариант, который вы выберете, зависит от того, какие устройства уже есть у вас дома. Кроме того, ваш уровень опыта в настройке оборудования или программного обеспечения. Какой бы вариант вы ни выбрали, он будет дешевле готовой системы.

  Сопутствующие товары: домашняя автоматизация, Интернет вещей

  Как установить домофон | Главная Путеводители

  Уильям Мачин

  Домофоны позволяют посетителям вызывать жителей дома, а жильцам разговаривать с посетителями перед тем, как открыть дверь. Установка проводных систем внутренней связи требует сверления отверстий и ловли проводов через стены и чердак. В большинстве случаев для установки проводных домофонов требуется профессионал. Но домовладелец может выбрать радиоуправляемую или беспроводную систему, которая столь же эффективна и требует короткого времени для установки. Радиоуправляемые и беспроводные домофоны доступны через онлайн-источники и во многих домашних центрах. Организуйте несколько основных инструментов для установки вашей домофонной системы.

  Блок пейджера

  1. Отсоедините опорную пластину от блока пейджера, который устанавливается на внешней стене у двери. В зависимости от устройства используйте отвертку, чтобы отсоединить его от пластины, или нажмите на выступы сбоку устройства.

  2. Установите дрель с резьбовым наконечником. Расположите опорную пластину на стене в нужном месте. Выровняйте его так, чтобы верхний и нижний края были на одном уровне, а не под углом. Прикрепите пластину к оштукатуренной или каменной стене с помощью 1-дюймовых шурупов по бетону в каждом из отверстий в пластине. Для сайдинга прикрепите пластину 1 1/4 дюймовыми шурупами к каждому просверленному отверстию.

  3. Установите прилагаемый аккумулятор в устройство. Снова прикрепите блок пейджера к базовой пластине, затянув винты или защелкнув его на пластине.

  Блок управления и антенна

  1. Отсоедините опорную плиту от блока управления, который будет установлен на стене внутри дома. Для блока управления с питанием от сети переменного тока расположите опорную плиту рядом с электрической розеткой. Устройство с батарейным питанием можно установить в любом удобном месте.

  2. Отметьте на стене места для настенных анкеров в каждом из отверстий на опорной плите. Используйте дрель и насадку для винтов, чтобы просверлить отверстия для анкеров в гипсокартоне или штукатурке. Вставьте 1 1/2-дюймовый пластиковый анкер в каждое отверстие и прикрепите пластину к стене 1 1/4-дюймовыми шурупами для гипсокартона на каждом анкере. Для деревянных панелей используйте 1 1/4-дюймовые шурупы вместо стенных анкеров, чтобы прикрепить пластину.

  3. Установите прилагаемый аккумулятор в блок управления с батарейным питанием. См. инструкции и подсоедините конец антенного провода к соответствующей клемме на блоке управления с помощью отвертки или подключите штекерное гнездо к антенному порту на устройстве. Прикрепите антенну к устройству, как описано в инструкции.

  4. Прикрепите блок управления к опорной плите. Вставьте шнур питания устройства с питанием от сети переменного тока в электрическую розетку. См. инструкции по программированию системы внутренней связи.

  Каталожные номера

  • Nutone: Инструкции по установке: Система радиодомофона

  Советы

  • Установка домофона зависит от производителя. Всегда внимательно ознакомьтесь с инструкциями перед началом установки.
  • Встраиваемые переговорные устройства требуют вырезания отверстия в стене для установки встраиваемых рамок. Используйте предоставленный шаблон, чтобы отметить стену, и вырежьте отверстие с помощью соответствующего инструмента для штукатурки и кирпичной кладки, дерева, гипсокартона или гипса.
