Монтаж деревянной лестницы — от чертежа до установки

Деревянные лестницы в доме – это очень привлекательный элемент, который способен украсить или, наоборот, испортить внешний облик любой комнаты. Красивые резные лестницы, как та, что показана на заглавном фото – это прерогатива профессиональных сборщиков и резчиков, но это вовсе не означает, что простые конструкции, собранные своими руками не могут выглядеть эффектно.

В сегодняшней статье мы поэтапно разберем монтаж лестниц из дерева. Этот материал позволит вам собрать добротную конструкцию своими руками, не тратя больших средств на наем специалистов и материал.

Первое с чем сталкивается любой строитель – это проектирование будущих работ. В случае с постройкой лестницы, от вас потребуется создать настоящий чертеж в масштабе.

Именно чертеж, а не наброски на куске картона или пачке сигарет. Такой подход позволит избежать появления распространенных ошибок при изготовлении и сборке деталей.

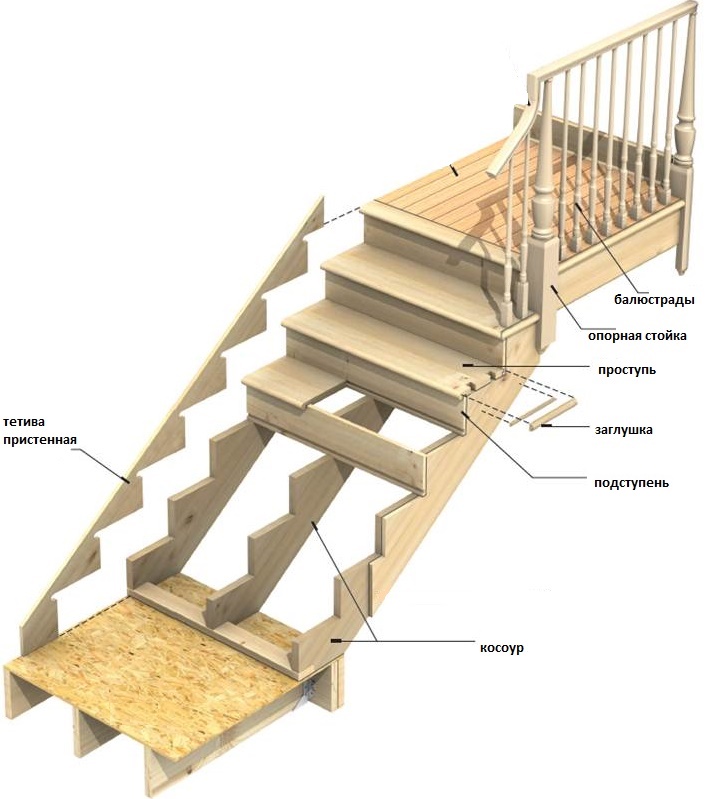

Элементы лестниц (терминологический словарь)

Прежде чем начинать повествование про монтаж лестницы своими руками, давайте немного окунемся в мир терминов и понятий.

Наша задача – изучить основные детали, из которых состоит деревянная лестница:

• Тетива – опорная балка, которая стоит под уклоном и удерживает ступени. Особенностью тетив является то, что ступени вставляются в пропиленные в теле доски пазы.
• Косоур – назначение аналогично тетиве, но имеется отличие в строении детали. Если в первом случае ступени устанавливались в пазы, то здесь опора выпиливается прямо на верхней грани доски, а ступени укладываются сверху.
• Ступень – это часть конструкции, на которую наступает движущийся человек.
• Подступенок (мебельный щит) – это боковая декоративная часть ступени, установленная вертикально. Несущим элементом она не является, поэтому отдельные конструкции не предусматривают ее наличия вовсе.
• Опорные столбы – существуют стартовые, финишные и поворотные столбы. Они являются основным несущим элементом для ограждения лестницы. Поворотные устанавливаются, если конструкция имеет более одного марша.
• Поручни – это держатель, на которые человек опирается при подъеме или спуске.
• Балясины – вертикальные элементы, которые формируют собой наполнение перил. В отличие от столбов не являются опорами, однако, прочно закрепленные, они значительно усиливают прочность всей конструкции ограждения.
• Забежная ступень – первая и последняя ступень пролета. Могут отличаться от рядовых размером и формой, компенсируя остаток расстояния, при делении высоты пролета на количество ступеней. Забежные ступени изготавливаются самостоятельно непосредственно у лестницы из полотна толщиной 40 мм.
  Поворотная площадка – представляет собой горизонтальную плоскость. Располагается она обычно посредине пролета, разбивая подъем на два равных участка.

Конструкции, которые мы рассмотрим сегодня, называются маршевыми. Для них характерно наличие прямых ровных участков подъема. В зависимости от высоты пролета, места под лестницу и количества этажей устраивают одномаршевые и многомаршевые конструкции.

У многомаршевых лестниц обязательно наличие поворота: на 90, 180 или 270 градусов. Градус поворота, опять-таки, зависит от пространства, в котором лестница расположена. В первых двух вариантах количество маршей равно двум, а в последнем – трем.

Чем больше поворотов, тем компактнее лестницу можно сделать. Для соединения маршей используют промежуточные площадки и забежные ступени.

Поворотная двухмаршевая лестница с поворотной площадкой

Поворотная площадка представляет собой горизонтальную плоскость. Располагается она обычно посредине пролета, разбивая подъем на два равных участка.

Деревянная лестница с забежными ступенями

Забежные ступени, словно часть винтовой лестницы, обеспечивают плавный подъем во время разворота. Располагаться они могут как посредине пролета, так и ближе к уровню первого этажа, уменьшая первый марш, вплоть до нескольких ступеней. В этом случае чаще всего разворот располагают в углу помещения.

Сама ступень представляет собой трапецию неправильной формы и монтируется вокруг поворотного опорного столба с соблюдением общей высоты подступенков и определенного градуса смещения.

Составление чертежа

Итак, нам стали известны основные элементы, из которых состоит деревянная лестница. Как вы уже поняли, собирать в данной статье мы будем именно ее. Теперь можно смело переходить к созданию чертежа.

Первым делом посоветуем обратиться вам за помощью к профессиональному проектировщику, который грамотно рассчитает количество материала, габариты конструкции, оптимальную форму и прочие конструктивные особенности. Естественно, придется тратить деньги, но иногда экономия может встать еще дороже.

Если дополнительно тратиться у вас нет возможности, то можете воспользоваться бесплатными онлайн конструкторами лестниц.

Для работы с этими инструментами от вас не потребуется специфических знаний общения с компьютером. Все предельно просто и интуитивно понятно. От вас требуется лишь точно выполнить все замеры по месту и указать их на странице расчета.

Пример онлайн калькулятора

Если общение с компьютером у вас не ладится, или его просто не оказалось в нужный момент под рукой, то вам остается сделать чертеж самостоятельно

Для этого вам потребуются:

• 1)Разлинеенная бумага – идеальны листы из школьных тетрадей по математике;
• 2)Карандаш;
• 3)Линейка;
• 4)Транспортир;
• 5)Уголок;
• 6)Ластик.

При создании чертежа всегда строго соблюдайте масштаб. Возьмите за основу, что одна клетка равна 5-ти сантиметрам, то есть ваш масштаб будет равен 1:10.

• Измерьте с точностью до полсантиметра высоту пролета и отложите его сразу на бумаге. Обязательно учитывайте толщину межэтажного перекрытия.
• Затем промерьте длину предполагаемой лестницы. Для этого опускаем вертикаль от верхнего перекрытия на пол первого этажа и рулеткой от этой метки выполняем замеры.
• Сразу определитесь с шириной марша. Для комфортного перемещения одного человека достаточно 80-ти сантиметров, для двух – 1м 20 см.
• Теперь нужно подобрать высоту подступенка. Это значение должно уместиться в промежуток от 15 до 20 сантиметров. Условие обязательное к соблюдению, если вы хотите, чтобы по вашей лестнице ходить было безопасно и удобно.

Внимание! Возможно, придется несколько раз менять значения, в поисках оптимального соотношения размеров элементов, поэтому не торопитесь делать финишный чертеж.

• Далее нужно разделить высоту пролета на выбранное значение. Допустим, у нас высота пролета равна 280 сантиметрам, а высоту ступени мы хотим 16 сантиметров. Считаем: 280\16 = 17,5. Как видите цельного числа не вышло. Можете подкорректировать высоту ступени или просто округлить полученное значение в большую сторону. По результатам мы видим, что в марше будет 18 ступеней, одна из которых (а конкретно – нижняя фризовая) будет вполовину ниже остальных.
• Теперь нам нужно подобрать глубину подступенка – значение в промежутке от 25 до 33 см. К примеру, нам захотелось 28 сантиметров. Умножаем это число на получившееся количество ступеней, чтобы узнать фактическую длину марша: 28*18 = 504 см. Как видите, один марш занимает очень большую площадь, и это единственный недостаток таких конструкций.
• Если вас все устраивает, и лестница помещается в отведенное ей место, то переносим все значения на чертеж. Если нет, то пробуем подставить другие параметры, или заменить одномаршевую конструкцию на поворотную, нужной конфигурации.

Соотношение некоторых размеров проступей и подступенков с образующимися при этом углами наклона лестничного марша

• Все полученные параметры напрямую влияют на угол наклона лестничного марша. Мы представили небольшую схему, в которой показаны соотношения некоторых величин и оптимальный угол для подъема. Измерить угол на своем чертеже вы можете при помощи транспортира.

Не забывайте про то, что если вам не удается точно подобрать значения, то вы можете сыграть за счет длины верхней фризовой ступени, сделав ее меньшей или большей, а также высоты нижней. На этом чертеж можно считать готовым.

Практическая работа

Расчеты завершены и можно плавно переходить к монтажу лестницы. Начнем с подготовки

Инструменты для работы

Для того чтобы собрать отличную лестницу, мало сделать только лишь один чертеж – вам понадобятся «прямые руки» и хороший инструмент, который позволит точно подгонять детали друг под друга.

Одни из основных видов инструмента для монтажа:

Торцевая пила

Инструмент для распила деталей, который незаменим для точного перпендикулярного распила ступеней. К сожалению, на нем невозможно сделать продольный рез, но он не всегда и требуется.

Циркулярная пила

Данный инструмент можно использовать для продольного грубого реза, но если дополнительно применять направляющие, то можно добиться большой точности при распиле

Шуруповерт

Шуруповерт – это незаменимый инструмент при любой работе с каркасными конструкциями из дерева. С его помощью мы будем стягивать всю лестницу на саморезы.

Электрический рубанок

Если вы закупаете необработанный пиломатериал, то без рубанка вам не обойтись. Такой инструмент позволит выполнить работу быстро и качественно.

Перфоратор

Перфоратор нужен для фиксации частей лестницы к перекрытиям и стенам из бетона и кирпича.

Ручной фрезер

Фрезеровочный аппарат может пригодиться при изготовлении лестниц на тетивах, или если вы хотите заморочиться и сделать пазогребневые соединения для проступей и подступенков.

Шлифмашинка

С ее помощью мы будем шлифовать крупные детали лестниц, такие как: косоуры, подступенки, проступи, доски покрытия площадки.

Сейчас мы перечислили электрический инструмент, но так же никакая работа не обойдется без обычного ручного инструмента:

• Молоток;
• Киянка из дерева;
• Ножовка по дереву с мелким зубом;
• Отвес;
• Строительный уровень;
• Набор стамесок;
• Рулетка, угольник, линейка и карандаш – для точной разметки заготовок;
• Кисточка и краскопульт для нанесения лакокрасочных материалов.

Материалы для работы

Вот мы и добрались до одного из самых ответственных моментов – подбору древесины для вашей конструкции.

• Самыми лучшими кандидатами для лестниц из отечественных пород являются дуб, клен, лиственница и ясень. Дело в том, что они намного меньше подвержены усушке, и, соответственно, короблению древесины.
• Помимо этого данные породы имеют отличные показатели по плотности, благодаря чему, они прекрасно справляются с механическими нагрузками и истиранием поверхности.
• Несмотря на дороговизну перечисленных пород, вы все равно экономите на работе, при этом не забывайте, что больший срок службы – это тоже своеобразная экономия на будущее.
• Так же для лестницы подойдут материалы из хвойных пород древесины по типу сосна, ель они не столь крепки как вышеперечисленные, но со своей задачей справляются на все 100% и являются самым популярным материалом для монтажа лестницы
• Очень важно выбрать материал с влажностью подходящей под монтаж внутренних конструкций, которая должна быть не более 15%, влажность определяют специальным прибором – кондутомером.

Основные комплектующие для летсниц: тетива(косоур), ступень, брус клееный, подступенок, столбы, балясины, поручни(перила), заглушки, шканты(нагель). О них мы рассказывали в начале статьи.

Все вышеперечисленные материалы можно приобрести в нашем магазине.
Подробнее о породах древесины можно узнать тут.

Изготовление и установка тетивы(косоур)

Данная часть работы является самой важной, так как точность в изготовлении косоуров и их монтаже скажется на геометрии всей конструкции, ровности установки балясин и будущем комфорте использования. Для начала нужно определиться, как косоуры будут соединяться с перекрытиями второго этажа и полом первого.

Существует два основных метода связки с деревянной балкой перекрытия (кстати, аналогичным образом соединяются косоуры с промежуточными площадками):

1. Первый выполняется с запилом в косоуре. Наглядно это можно увидеть на представленной схеме. В балке пропиливается прямоугольный паз, в который укладывается и закрепляется вырезанный в косоуре горизонтальный шип.
2. При втором, косоур не трогается, но меняется форма запила в площадочной балке – ее нижний край становится наклонным, повторяя угол самого косоура.

В обоих случаях фризовая ступень устанавливается вровень с уровнем пола второго этажа. Однако, при необходимости, можно задвинуть ступень, подняв уровень площадки.

Что делать, если нет возможности разобрать пол второго этажа, чтобы выполнить пропил, если вы забыли про этот нюанс и неправильно рассчитали форму косоура, если толщины балки не хватает для нормального пропила или если вы хотите выполнить монтаж деревянной лестницы на металлический каркас или бетонное перекрытие?

Монтаж деревянной лестницы к бетону выполняется так же, как на фото.

На помощь придут стальные уголки и болтовые соединения. Прочности такого крепежа будет вполне достаточно, но периодически не забывайте делать ревизию соединения.

Опирание косоура на основание

• Нижняя часть косоура должна упираться в опорный брусок, который хорошо закрепляется на основании. Как видно из схемы, устройство очень просто: в косоуре выпилен паз, под форму опорного бруска, на который он устанавливается. Детали скрепляются стальными уголками и прикручиваются к полу.
• Отдельно хочется сказать несколько слов про основание. Пол является основным несущим элементом, на который опирается вся лестница. Ни в коем случае нельзя выполнять монтаж на прогибающиеся доски, так как вслед за полом станет деформироваться и лестница, что неизбежно приведет к появлению скрипов.
• Если вы все-таки вынуждены опирать косоуры на доски, то предварительно укрепите их брусками снизу. Иногда даже приходится частично разбирать полы, чтобы выполнить данную процедуру.

Теперь можно приступать к разметке. Делать это проще всего при помощи строительного угольника. На угольнике можно так же установить импровизированные ограничители,чтобы постоянно не перемерять нужные основания.

Отмечаем все ступени и приступаем к распилу. Используем для этой цели ручную ножовку или электролобзик. Не забывайте про направляющие, чтобы рез был максимально ровным и точным. Использовать циркулярную пилу не рекомендуется, так как есть высокая вероятность прорезать дальше, чем нужно.

После хорошенько обрабатываем места спилов напильником и наждачной бумагой, доводя их до идеального состояния. Монтируем косоуры выбранным методом, строго следя за параллельностью расположения и уровнем.

Сборка лестницы

Монтаж подступенка

Сборка, ровно, как и демонтаж деревянных лестниц осуществляется поэтапно. Первым делом накручиваем подступенки: сделать это можно снаружи, прокручивая детали насквозь, или изнутри, применяя стальные мебельные уголки или треугольные рейки.

Затем устанавливаются проступи – способ их крепления аналогичен. А вот теперь назовем самую главную хитрость, как собрать «тихую» лестницу, которая никогда не будет скрипеть. Все примыкающие части конструкции обильно натираем парафином. Такая сухая смазка будет препятствовать образованию диффузных связей, и не высохнет и 20 лет спустя. Натираем все детали, в том числе и упомянутые треугольные рейки.

Некоторые советуют использовать герметики. Такая обработка также избавит от появления скрипов, но учтите, что такую лестницу очень сложно разбирать. Ведь всегда может пойти что-то не так, и потребуется вернуться на несколько шагов назад.

Наглядно просмотреть процесс сборки вы можете в видео: «Монтаж деревянной лестницы своими руками».

Установка перил

Финишным этапом монтажа любой лестницы является установка ограждений подъема и верхней площадки, если таковая имеется.

Действуем в следующей последовательности:

• Сперва монтируем все опорные столбы. Они должны быть прочно закреплены на стальные шпильки и стоять строго по горизонтали в двух плоскостях. Поэтому проверяемся уровнем, и при необходимости подгоняем стык. Стоит ли напоминать, что они должны быть уже окрашены, а торцевые срезы натерты парафином.
• После монтируются балясины. Для фиксации используем шканты: просверливаем в проступи отверстие на половину длины шканта; заливаем в него клей ПВА и забиваем киянкой шканты; высверливаем по центру нижнего торца балясины такое же отверстие; обмазываем клеем выступающую часть шканта и насаживаем балясину.
• Если при изготовлении косоуров вы допустили неточности, то на данном этапе их сразу станет видно по криво встающим балясинам. В этом случае начинайте подгонять стык, пока не добьетесь идеально ровного соединения.

Способ крепления, который монтажники используют повсеместно

Теперь нужно установить поручень, но прежде необходимо подрезать верхние края балясин под угол наклона лестницы, при этом соблюдая одну плоскость. Сделать это не сложно. Вам понадобятся две одинаковые, длинные, ровные рейки. Зажимаем рейки струбцинами с двух сторон возле каждой из балясин, формируя направляющие. Затем каждая деталь отдельно подрезается ножовкой.

Легкий способподрезания балясин

• Осталось закрепить поручень. Сделать это можно двумя способами: первый – соединить напрямую с балясинами за счет саморезов, вкрученных снизу; а второй – установить сначала промежуточную рейку, а затем приклеить к ней поручень
• Второй метод наиболее популярен среди профессионалов, так как на поверхности дерева не остается никаких повреждений.

Вклейка поручня

Кстати, использование на соединениях столярного и ПВА клеев, также препятствуют образованию скрипов в будущем, и усиливают прочность конструкции.

Как видите, процесс сборки не так сложен, как может показаться. Основные сложности возникают тогда, когда конструкция возводится без точного чертежа, и у мастера отсутствуют нормальные инструменты.

Самостоятельно монтируемые деревянные лестницы могут ничем не уступать по качеству и красоте, вариантам, собранным опытным плотником, просто стоит во всем придерживаться технологии. Не забудьте дополнительно ознакомиться с видео в этой статье, где, возможно, вы откроете для себя еще что-то новое. Успехов в ваших начинаниях!

Информация взята с сайта https://olestnicah.ru/ , на котором вы можете узнать более подробную информацию о разновидностях лестниц, монтажу и демонтажу других конструкций и другую полезную информацию касательно лестниц.

Изготовление и установка деревянной лестницы своими руками.

Содержание

• Из чего состоит лестница
• Выбор вида конструкции деревянной лестницы
• Маршевые лестницы
• Прямолинейная одномаршевая
• Криволинейная одномаршевая
• Двухмаршевая с поворотной площадкой
• П-образная двухмаршевая
• Трёхмаршевая с тремя площадками
• Винтовые лестницы
• Пример расчёта прямолинейной одномаршевой лестницы
• Подготовка к изготовлению деревянной лестницы
• Пошаговая инструкция по установке лестницы

Из чего состоит лестница

Деревянная лестница – это довольно сложная строительная конструкция. Прежде чем заниматься самостоятельным изготовлением, необходимо изучить устройство конструкции, её детали, для чего они нужны. Основные элементы сооружения:

• косоур;
• тетива;
• ступень;
• подступенок;
• балясина;
• опорный столб;
• шар;
• перила;
• дистанционная втулка.

Косоур

Косоуром называют несущую балку. Балка выглядит в виде наклонной плоскости, в которой сделаны вырезы для опирания на них ступеней и подступенок. Иначе её именуют гребёнкой. Для изготовления гребёнки берут твёрдые породы дерева (дуб, ясень, лиственница и пр.).

Тетива

В отличие от косоура, тетива имеет форму сплошной наклонной полосы. Ступень закрепляется в пазах тетивы своими боковыми торцами. Связующим звеном между ступенями является вертикальный отрезок бруса (дистанционная втулка). Такую форму опорной балки (тетиву) применяют в лестницах, где ступени одной стороной крепятся на примыкающей тетиве к стене.

Проступи

Горизонтальная площадка является непосредственной опорой для ног человека. Проступи опирают на несущие балки (косоуры или тетиву). По своей форме проступи кроме ровной кромки бывают радиусными и забежными.

Радиусная

Передняя кромка ступени имеет криволинейную форму. Это может быть сектор круга, иметь закруглённые углы или волнообразную переднюю линию.

Забежная

проступь делают со скошенными краями в плане. Забежные ступени служат в качестве переходных конструкций для формирования поворотов лестничного марша. Проступи симметричны биссектрисе угла поворота лестницы.

Подступенок

Немаловажный элемент выступает в роли дополнительного ребра жёсткости для ступени. Своей поверхностью подступенок закрывает пространство между ступенями. Крепят его через дистанционную втулку. Элемент может принимать криволинейную форму в соответствии с криволинейной проступью.

Под радиусную ступень устанавливают подступенок, повторяющий изгиб проступи. Выгнутый подступенок устанавливают также под изогнутую площадку между маршами лестницы.

Балясины

Это промежуточные опоры для перил. Кроме ограждающей функции, балясины несут эстетическую нагрузку. Заполненное пространство между ступенями и перилами может быть в виде различных по форме выточенных фигурных столбиков – окрашенных или покрытых лаком.

Опорные столбы

Столбы несут на себе основную нагрузку от перил и балясин. Их ставят в начале и конце марша, а также по краям площадок между маршами. Опоры делают в виде резных или точёных столбиков, гармонирующих с общим фасадом ограждения лестницы из балясин.

Шар

Точёное украшение венчает опорный столб. Деталь несёт декоративную функцию и закрывает собой верхушку вертикальной опоры.

Перила

Очень важный горизонтальный опорный элемент деревянной лестницы. Перила позволяют устойчиво передвигаться человеку по лестнице, выступая в роли дополнительной опоры для рук. Зная «заносистый» характер древесины, перила шлифуют до состояния идеальной гладкой поверхности.

Дистанционная втулка

Брусок служит промежуточной опорой в конструкции площадок между маршами и между проступями. Он может иметь различные размеры, в зависимости от габаритов основных деталей лестницы.

Выбор вида конструкции деревянной лестницы

На выбор типа конструкции влияет размер площади, где можно поместить деревянную лестницу. Во вторую очередь решают вопросы, связанные с внешним видом, удобством спуска и подъёма, постоянством использования.

Деревянные лестницы подразделяют на две основные группы – маршевые и винтовые конструкции. Каждый из вариантов учитывает особенности строения частного дома. Это опорная площадь лестницы, возможность устройства проёма определённой величины в междуэтажном перекрытии, наклон лестницы и габариты прохода по ней.

Маршевые лестницы

Конструкция лестницы маршевого типа представляет собой традиционное решение междуэтажного связующего сооружения. Деревянные лестницы могут быть одномаршевыми, а также представлять собой сочетание двух и трёх секций с промежуточными площадками.

Чтобы конструкция лестницы занимала меньше полезной площади помещения, её делают из двух маршей с поворотом 900 и 1800. Также марши могут быть изогнутыми в плане, что может объясняться особенностью планировки помещения.

В криволинейной лестнице плавный поворот выполняется за счёт установки поворотных забежных ступеней. Такие ступени могут заменять собой промежуточную площадку между двумя маршами. Маршевые деревянные лестницы бывают разными по своему формированию.

Прямолинейная одномаршевая

Самая простая конструкция – это одномаршевая конструкция. Лестничный пролёт помещают либо у стены, либо устанавливают в виде отдельно стоящего сооружения.

Когда лестница примыкает своим боком к стене, объём под пролётом закрывают ограждениями из лёгких перегородок. Установив дверь, получают небольшое помещение. Каморку используют для хранения хозяйственного инвентаря и прочих вещей.

Такой тип прямолинейного переходаявляется самым надёжным и прочным решением строения деревянной лестницы.

Криволинейная одномаршевая

Чтобы соорудить криволинейное сооружение, нужно располагать большепролётным помещением. Под лестницу потребуется использовать довольно большую площадь зала. Это объясняется тем, что за счёт плавного поворота с внешней стороны лестницы, ступени приходится значительно удлинять. Криволинейная одномаршевая лестница может напоминать винтовую конструкцию своим полным разворотом на 1800. Одна из сторон марша может примыкать по мере подъёма одновременно к трём смежным стенам. Выход лестницы на второй этаж делают через проём в перекрытии 2 этажа дома.

Двухмаршевая с поворотной площадкой

Такие конструкции делают с поворотом на 900 и 1800. Лестница с полным поворотом удобна тем, что её можно поместить прямо над входом в жилище. Поворотная площадка может оказаться потолком тамбура.

Двухмаршевая лестница с поворотом 900 представляет перпендикулярное положение маршей по отношению друг к другу. Как правило, марши примыкают к смежным стенам комнаты. Пространство под верхним маршем нередко используют для установки габаритной мебели. Также верхний пролёт лестницы нередко помещают над входной дверью.

П-образная двухмаршевая

Помпезное сооружение предназначено для роскошных особняков. Две изгибающиеся лестницы наверху смыкаются с площадкой.

Респектабельное сооружение возводят в огромном холле – напротив входных дверей особняка. Такие архитектурные изыски можно наблюдать в старинных дворцах богатых людей того времени и особняках сегодняшних нуворишей.

Трёхмаршевая с тремя площадками

Если междуэтажное перекрытие построено в виде антресолей, появляется большое свободное пространство, в которое прекрасно вписывается трёхмаршевая конструкция перехода наверх.

Как правило, возведение подобного сооружения возможно в особняках с просторными помещениями и высоким потолком.

Винтовые лестницы

По своей форме вертикальный корпус прохода между этажами создаёт не очень комфортные условия передвижения человека при подъёме и спуске. В отношении перемещения каких-либо грузов по вертикальной деревянной лестнице рассуждать затруднительно.

Несмотря на эти недостатки, у винтовых лестниц встречается немало приверженцев. Лестничный переход в вертикальном исполнении занимает меньше места, чем маршевые конструкции. Красиво сделанная винтовая лестница может стать акцентной изюминкой интерьера помещения.

Для возведения такого типа лестницы нужно произвести точные расчёты всех несущих частей сооружения. Без этого самодельная конструкция может разрушиться.

Пример расчёта прямолинейной одномаршевой лестницы

Для начала нужно определиться с местом установки деревянной лестницы. Выбрать тип конструкции. Сделать замер проёма в перекрытии. Определить точную высоту будущего сооружения. Исходя из полученных данных, делают дальнейшие расчёты элементов лестницы.

Высота

Высота лестницы будет складываться из двух величин: высоты потолка и толщины перекрытия. С помощью стремянки и рулетки делают промер расстояния между потолком и полом 1 этажа.

В проёме измеряют толщину перекрытия – от потолка до напольного покрытия 2 этажа. Высота потолка составила 2,7 м. Толщина перекрытия равна 0,3 м. Следовательно, высота лестницы будет равняться: 2,7 + 0,3 = 3 м.

Высота и количество ступеней

Высота ступени складывается из высоты подступенка и толщины проступи. Зная, что проступи будут делать из доски, толщиной 40 мм, а высота лестницы составляет 3000 мм, можно рассчитать количество ступеней и высоту каждого подступенка.

При расчёте необходимо учитывать то обстоятельство, что высота подступенка должна быть в пределах 150 – 200 мм. Именно этот размер обеспечивает комфортное передвижение по лестничному маршу. То есть высота ступени будет варьироваться от 190 до 240 мм.

В данном случае при высоте ступени 190 мм их понадобится 16 шт. Учитывая толщину проступи (40 мм) определяют вертикальный размер подступенка: 190 – 40 = 150 мм.

Общая высота лестницы составит:

H = 190 мм х 16 шт. = 3,04 м.

Небольшая погрешность подтверждает правильность расчёта высоты лестницы.

Глубина ступени

Глубину ступени принято определять по формуле безопасности:

b = k – 2a

a – высота ступени;

b – искомая глубина ступени;

k – средняя величина шага (660 мм).

b = 660 – (2 х 190) = 280 мм

Ширина лестницы

Поперечный размер ДЛ по горизонтали не имеет максимума. Минимальная ширина ограничена величиной равной 800 мм. Эта норма продиктована правилами безопасной эвакуации людей при возникновении чрезвычайных ситуаций.

Практика показывает, что для комфортного прохода и переноса габаритных грузов, оптимальная ширина лестницы должна быть в пределах от 1 м до 1,5 м.

Длина

Длину лестницы рассчитывают, исходя из произведения глубины ступеней на их количество. В данном случае длина лестницы F составит:

F = 280 х 16 = 4480 мм

То есть, длина ДЛ будет равняться 4,5 м.

Уклон

Величина этого параметра обусловлена несколькими обстоятельствами:

• потолочный проём должен быть таким, чтобы человек среднего роста на подходе к выходу на 2 этаж не упирался головой в потолок;
• наклон лестничного марша для жилых домов ограничен нормами от 300 до 450;
• уклон марша должен создавать комфортные условия подъёма и спуска.

Однако не всегда удаётся выполнить все эти три условия. Во всём «виноват» дефицит площади комнаты. Следует помнить, что сильно крутой подъём лестницы позволит сэкономить площадь. Но это значительно понизит уровень комфортности пользования сооружением.

Максимальный комфортный уклон равняется 360. В данном случае производят следующий расчёт уклона лестницы:

Отношение высоты к длине лестницы определит синус угла наклона (теорема Пифагора).

Sin α = 3 : 4,8 = 0,625

По таблице Брадиса Sin α соответствует углу 380, что близко к комфортному показателю наклона лестничного марша.

Подготовка к изготовлению деревянной лестницы

После определения основных габаритов и размеров элементов конструкции, переходят непосредственно к изготовлению деталей. Для этого необходимо иметь мастерскую с инструментами и деревообрабатывающим оборудованием.

Инструменты

• дисковая пила;
• рейсмус;
• дрель-шуруповёрт;
• шлифмашинка;
• угловая машинка;
• фрезерный станок;
• набор ручного инструмента (молоток, отвёртки, стамески и прочее).

Материалы

• Для косоуров или тетивы нужны доски 250 х 40 х 4500 – 2 шт.
• Для проступей и подступенков берут доски, толщиной 40 мм и 25 мм.
• Для втулок и прочих мелких элементов используют брус 20 х 50 мм.
• Балясины, опорные столбы, шары и перила лучше приобрести в готовом виде.
• Шурупы и гвозди различной длины.
• Дюбели.
• Морилка.
• Мебельный лак.
• Столярный клей.

Пошаговая инструкция по установке лестницы

1. Боковые опорные балки делают в виде тетивы. В досках фрезером делают пропилы равные по высоте и ширине проступи.
2. Одну тетиву крепят к стене дюбелями.
3. Устанавливают опорную площадку, которая будет являться первой ступенью.
4. Вторую тетиву опирают на опорную площадку, а верхний конец закрепляют в проёме перекрытия.
5. В начале и конце лестницы с одной стороны устанавливают опорные столбы.
6. Перед установкой тетиву прогоняют через рейсмус, добиваясь идеально гладкой поверхности. То же делают с выпиленными проступями.
7. В проступях делают монтажные отверстия под крепление балясин.
8. Проступи вставляют боковыми торцами в пазы тетивы, заполненные столярным клеем.
9. Устанавливают подступенки. Крепят их шурупами.
10. Монтируют балясины, на которые затем устанавливают перила. Все соединения деталей промазывают столярным клеем.
11. Те поверхности древесины, которые невозможно было обработать рейсмусом, зачищают шлифмашинкой с наждачным кругом.
12. На опорных столбах закрепляют шары.
13. Всю конструкцию обрабатывают морилкой.
14. Поверхности покрывают мебельным лаком в два слоя.

В случае применения косоуров, в досках вырезают дисковой пилой гребёнку. Это прямоугольные вырезы. На горизонтальный вырез опирают проступи, а к вертикальному пропилу крепят подступенок.

Как установить перила лестницы

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 22.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

 Дэвид Сакс / Getty Images

Обзор проекта

Строительные нормы и правила обычно требуют, чтобы все лестницы с более чем четырьмя подступенками были оснащены захватываемыми поручнями, чтобы пользователи могли держаться, когда они поднимаются или спускаются по лестнице. Требования различаются от сообщества к сообществу, но большинство местных норм основаны на IRC (Международном жилищном кодексе) для лестничных перил. Другие организации поддерживают свои собственные стандарты, хотя обычно они очень похожи на стандарты IRC.

Как внутренние, так и наружные лестницы должны соответствовать некоторым основным требованиям:

• Поручни должны иметь минимальный зазор между поручнями и другими предметами 2 1/4 дюйма.
• Стандартная высота поручней составляет от 34 до 38 дюймов по вертикали от носовой части ступеней лестницы.
• Поручни должны иметь такую ​​форму, чтобы пользователи могли крепко держаться за них. Когда поручень встроен в верхнее ограждение системы ограждения, его контур должен быть таким, чтобы за него можно было зацепиться.
• Концы поручней не должны иметь выступов, представляющих опасность.
• Поручень должен выдерживать нагрузку в 200 фунтов, приложенную вниз или наружу в пределах 2 дюймов от верхнего края поручня.

Простой способ удовлетворить требования к поручням — это сборная перекладина для поручней, отрезанная до нужной длины и прикрепленная к стойкам стены или стойкам ограждения с помощью прочных кронштейнов. Такие перила можно установить быстро и недорого, и это хороший способ привести лестницу в подвал или на террасу в соответствие с требованиями норм.

11 лучших ковров для лестниц 2022 года | by The Spruce

Ограждение и поручни

Кодекс требует, чтобы открытые лестницы имели систему защитных ограждений, обычно состоящую из вертикальных стоек и балясин, увенчанных наклонными перилами. Но эти перила не обязательно квалифицируются как поручни, если только они не расположены на 36–37 дюймов выше носовой части ступеней лестницы и не имеют контура, обеспечивающего надежный захват рукой.

Очень часто внутри системы ограждений крепятся дополнительные поручни, чтобы соответствовать требованиям кодекса.

Прежде чем начать

Поручни бывают разных форм, от простых сосновых стержней в виде дюбелей до элегантных поручней из фрезерованного дуба, разработанных в соответствии с дизайном ограждений столярных изделий. Хотя установка кажется простой — перила просто должны быть на 34–38 дюймов выше носа ступеней лестницы — это может быть сложнее, чем вы думаете. Кронштейны, которые закрепляют поручни, должны быть прикреплены к шпилькам или прочным стойкам, которые не обязательно должны совпадать с выступом ступеней. Установка кронштейнов на стенные шпильки или стойки на высоте, обеспечивающей надлежащую высоту поручней, требует очень тщательного измерения и позиционирования.

Оборудование/инструменты

• Искатель шипов
• Малярный скотч (по желанию)
• Карандаш
• Рулетка
• Уровень плотника
• Митра пила
• Дрель и биты
• Шуруповерт

Материалы

• Предварительно фрезерованные перила
• 3 кронштейна для перил
• 2 1/2-дюймовых шурупа из нержавеющей стали

1. Найдите и отметьте шпильки

   Используйте искатель шпилек, чтобы найти шпильки в местах расположения кронштейнов поручней. Как правило, кронштейны для поручней следует устанавливать таким образом, чтобы поручни были прочно закреплены на расстоянии не более 4 футов друг от друга. На расстоянии около 1 фута от верхней и нижней части поручня должны быть кронштейны, а также по крайней мере один в центре. Чем больше кронштейнов вы используете, тем прочнее будут перила.

   После точного определения местоположения стоек, которые будут закреплять поручни, используйте уровень, чтобы отметить вертикальные опорные линии на стене, указывающие на центр каждой стойки. (Вы можете использовать малярную ленту, чтобы отметить стойку, если вы не хотите отмечать стену карандашом.)

   На открытых лестницах, огражденных балясинами, вы можете прикрепить кронштейны к стойкам, а не к стойкам стены.

2. Обрезать поручни по длине

   Отмерьте и отрежьте перила нужной длины. Для удобства захвата поручни обычно немного выступают за верхнюю и нижнюю ступеньки на расстояние, равное ширине ступени лестницы.

   Если вы хотите, вы можете обрезать концы поручней под углом, чтобы обрезанные концы образовывали вертикальный край, перпендикулярный полу.

3. Отметить высоту поручня

   Используя уровень и рулетку, отметьте стену в точке на 36 дюймов выше выступа ступеней лестницы, вверху, внизу и посередине расположения поручня. Эти контрольные отметки покажут расположение верхней кромки поручня. Для правильной высоты важно, чтобы вы делали эти вертикальные измерения точно от носа ступеней лестницы.

   Высоту поручня можно немного отрегулировать, если вы выберете, но помните, что высота, продиктованная кодом, составляет от 34 до 38 дюймов.

4. Отметьте места для кронштейнов

   С помощью одного или нескольких помощников расположите поручень у стены так, чтобы верхний край совпадал с только что нарисованными контрольными отметками.

   Теперь сделайте контрольные отметки на нижней части поручня в точке пересечения поручня с линиями, отмечающими стойки. Эти метки указывают расположение вершин опорных кронштейнов.

5. Прикрепите кронштейны поручня к стене

   Расположите и прикрепите кронштейны поручня к стене по контрольным отметкам, которые вы сделали на линиях стоек. Верхние части кронштейнов должны быть на одном уровне с нижним краем поручня.

   Ли Валлендер

   Ли Валлендер

6. Прикрепите поручни к кронштейнам

   Расположите поручень так, чтобы он опирался на кронштейны, убедившись, что он имеет надлежащий выступ сверху и снизу. Прикрепите поручень к опорным кронштейнам с помощью U-образных втулок, которые подходят к рычагам кронштейнов. Плотно закрутите винты отверткой. (Для деревянных поручней лучше всего просверлить направляющие отверстия, прежде чем вкручивать винты.)

   Ли Валлендер

Лестничные перила и строительные нормы и правила

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Оша Архивный документ. Департамент труда США, Управление по охране труда.

Отделка деревянных лестниц – до и после Идеи реконструкции лестниц

Преимущества ремонта лестницы

Деревянные полы повышают ценность дома. То же самое касается деревянных лестниц. Твердые породы прочны и долговечны. Они подходят для аллергиков и астматиков. Их вневременной красивый внешний вид никогда не выйдет из моды. Тем не менее, они не являются непроницаемыми для износа. Особенно в местах с интенсивным движением, например, на лестницах, ступенях, которые могут изнашиваться и царапаться. Когда ваша лестница потускнела или на ней появились следы использования, ее следует заново отполировать.

Отделка лестниц имеет ряд преимуществ. Во-первых, он предлагает гостям отличное первое впечатление о вашем доме. Поскольку лестница обычно является частью парадного входа, блестящая лестница будет приветствовать ваших гостей. Во-вторых, когда вы ремонтируете свою лестницу, вы можете обновить окраску ступеней, а также перил. В то время как твердая древесина неподвластна времени, различные предпочтения окраски, как правило, отражают современные тенденции. Когда вы обновляете свою лестницу, вы можете «обновить» ее внешний вид с помощью текущей морилки. Кроме того, поддержание хорошего вида древесины лиственных пород сохраняет ценность вашего дома.

Деревянные лестницы и лестницы с ковровым покрытием

Прежде чем снимать ковер с лестницы и переходить на деревянную лестницу, следует учесть некоторые моменты. Первое и самое главное – это безопасность. Деревянные полы могут быть скользкими, особенно если спускаться по деревянной лестнице в носках. Самые младшие и самые старшие члены семьи чаще всего падают с лестницы. Если это беспокоит вашу семью, вы можете подумать о том, чтобы сохранить ковер.

Кроме того, ковер помогает приглушать звуки. Если у вас скрипучие полы или кто-то из членов семьи стучит, лестница с ковровым покрытием может быть хорошим выбором.

Конечно, наши четвероногие друзья — это еще одно соображение. В домах с собаками деревянные лестницы могут показаться небезопасными и шумными. Кроме того, когда собаки пытаются ухватиться лапами за ступени, они могут поцарапать твердую древесину.

Многие домовладельцы выбирают деревянные лестницы с ковровой дорожкой. Этот вариант обеспечивает безопасность и шумоизоляцию, но при этом позволяет просвечивать древесину твердых пород.

Лестницы со старым ковровым покрытиемОтремонтированные лестницы после удаления ковраГрязный ковер нужно удалитьОтремонтированные лестницы

Refined Stair Ideas

Вот несколько завершенных нами проектов по ремонту лестниц до и после. Это может дать вам представление о том, как вы можете изменить внешний вид вашей лестницы с помощью отделки.

Мы разработали проекты, в которых ступени идеально сочетаются с перилами. С другой стороны, мы окрасили ступени в цвет соседнего пола, а перила окрасили в глянцево-черный цвет. Мы также сделали проект, в котором покрасили ступени в темно-коричневый цвет, но оставили коридоры из натурального дуба. Мы заменили традиционные шпиндели современными кабельными системами. Есть много вариантов, но мы рекомендуем стиль, который будет дополнять остальной стиль и декор вашего дома.

Дополнительные идеи см. в нашей фотогалерее напольных покрытий.

Можно ли отполировать лестницу без шлифования?

Система окрашенных и окрашенных кабельных ограждений

Наши клиенты понимают, что шлифовка полов может привести к беспорядку, и нас часто спрашивают, можем ли мы отполировать лестницу без предварительной шлифовки. Простой ответ — да». Мы можем перекрашивать и перекрашивать лестницы без какой-либо шлифовки. Этот процесс просто включает травление существующего слоя полиуретана и нанесение нового слоя (или двух) поли. Если ваша лестница просто потеряла свой блеск, повторная обработка восстановит вашу лестницу. Это также хороший этап технического обслуживания, который следует выполнять каждые несколько лет, чтобы продлить время между шлифовкой и повторной отделкой.

Тем не менее, повторная обработка вашей лестницы невозможна, если:

1. Царапины выходят за слой полиэтилена и проникают в древесину
2. Вы покрыли лестницу воском
3. Вы хотите изменить цвет (пятно) вашей лестницы
4. УФ-повреждения видны. Вы можете увидеть это, сняв полозья или коврики.
5. Ваша лестница или стерта до дерева, что проявляется в виде серых пятен

Если вы не уверены, мы можем посмотреть и сообщить вам, что мы рекомендуем в зависимости от состояния вашей лестницы.

Процесс окраски лестниц из твердой древесины

Двухцветная парадная лестница

Процесс окраски лестницы из твердой древесины обычно аналогичен процессу отделки полов из твердой древесины. Однако все делается вручную. Таким образом, это трудоемкая задача, которая требует ряда инструментов и материалов.

Ступени для ремонта паркетных полов

1. Удалите все ковровые покрытия с лестницы
2. Удалите все скобы для ковров
3. Удалите пятно с ступеней
4. Отшлифуйте ступени и подступенки с помощью ручной орбитальной шлифовальной машины
5. Отшлифуйте вручную шпиндели, перила и вокруг основания шпинделей
6. Пропылесосьте и протрите все, пока пыль полностью не исчезнет
7. Нанесите морилку вручную. В зависимости от цвета может потребоваться несколько слоев. Обязательно дайте время на просушку между слоями.
8. Нанесите полиуретан. Для протекторов требуется несколько слоев.
9. Малярные шпиндели и стояки

Узнайте больше об услугах Monk по укладке напольных покрытий и о нашем процессе.

Стоимость повторной отделки лестниц

Как мы уже упоминали, повторная отделка лестниц требует большого объема ручной работы. По этой причине ремонт лестницы обходится намного дороже, чем пол, если исходить из стоимости квадратного фута.
