Укладка водоотводных лотков: Общие рекомендации по монтажу систем водоотвода от Стандартпарк

установка и устройство, укладка своими руками

Содержание:

1. Устройство водоотводного лотка

2. Классификация

3. Полимерные

4. Бетонные

5. Чугунные

6. Правила монтажа водоотводных лотков

7. Линейный водоотвод из лотков

Водоотводные лотки применяются в поверхностных дренажных системах. Назначением лотка в данном случае является сбор воды и его последующая отправка в водоприемник. Лотки обычно устанавливаются вдоль бордюров, под сточными трубами или в конечной точке кольцевой отмостки.

В данной статье будут рассмотрены основные виды лотков, материалы, используемые для их изготовления, монтаж водоотводных лотков и рекомендации, позволяющие выбрать наиболее подходящую конструкцию.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Классификация

Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков. На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.

В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Полимерные

Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

• длина – 1 м;
• ширина – 0,14 – 0,5 м;
• высота – 0,06 – 0,79 м;
• диаметр – не менее 0,1 м.

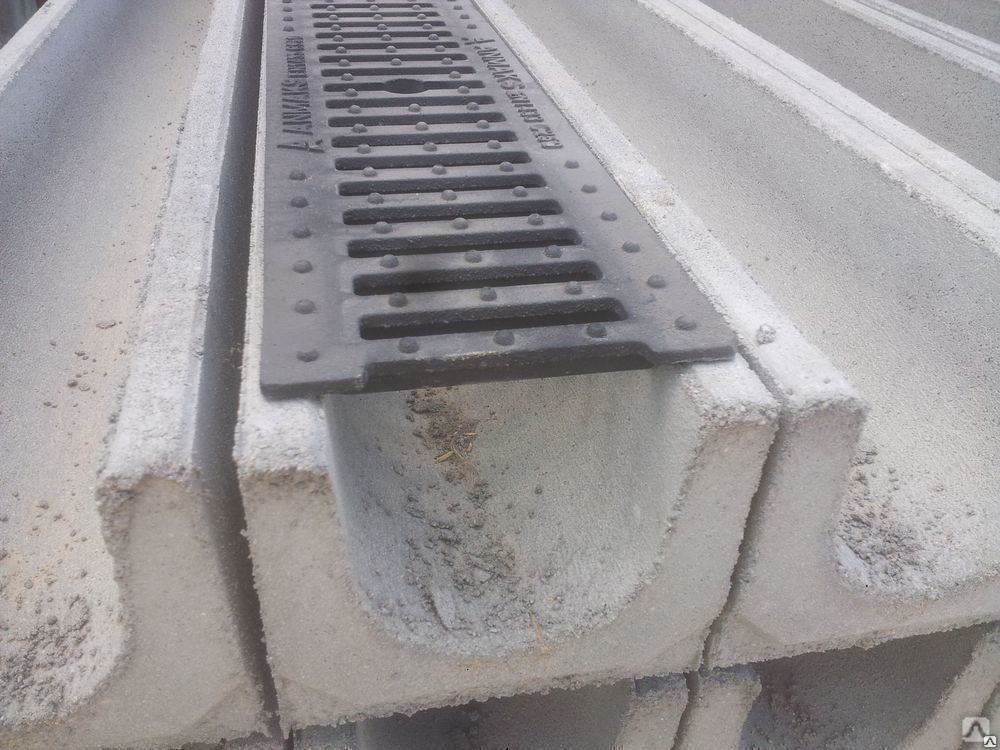

Бетонные

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

• длина – 0,5 – 4 м;
• ширина – 0,14 – 0,43 м;
• высота – 0,15 – 0,88 м;
• диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Чугунные

В производстве чугунных лотков используется две марки чугуна:

• чугун с пластинчатым графитным зерном;
• чугун со сферическим графитным зерном.

Данный материал входит в состав профиля изделия и его решетки. Учитывая тот факт, что чугун очень сильно подвержен коррозийному влиянию, готовые конструкции оцинковываются, но обычно эта процедура выполняется опционально: клиент может заказать лоток без цинкового покрытия.

Поскольку чугун имеет хорошую устойчивость перед продольными и поперечными нагрузками, изделия из него используют в местах, где на них будут приходиться большие усилия. Обычно чугунные лотки устанавливаются на взлетно-посадочных полосах, на стоянках грузовых автомобилей и прочих участках: использование лотков из чугуна на частных земельных участках не оправдывается с финансовой точки зрения.

Габариты типовых чугунных изделий:

• длина – не более 0,5 м;
• ширина – не более 0,2 м;
• толщина решетки – от 0,05 м;
• внутренний диаметр – от DN 100.

Правила монтажа водоотводных лотков

Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется в довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

1. Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту цифру на 25%, и выбирать водоотводные лотки уже по полученному результату.
2. Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и размеры лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
3. Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
4. Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
5. Установка водоотводных лотков из стали проще, поскольку их вес меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
6. Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
7. Решетку нужно закрепить неподвижно, чтобы она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

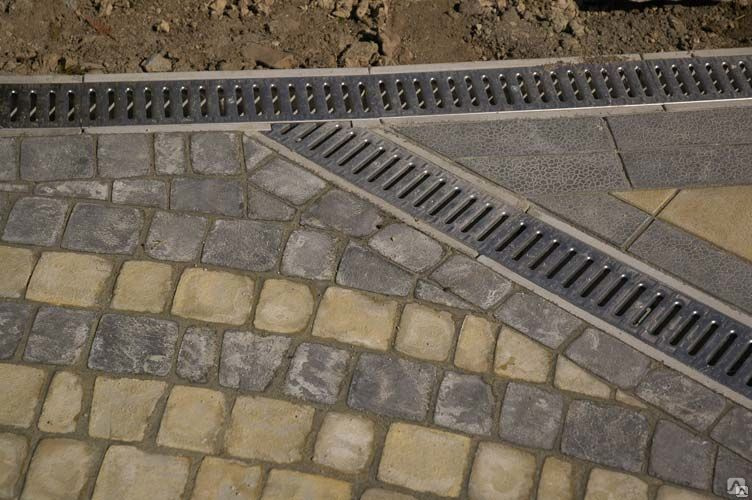

Линейный водоотвод из лотков

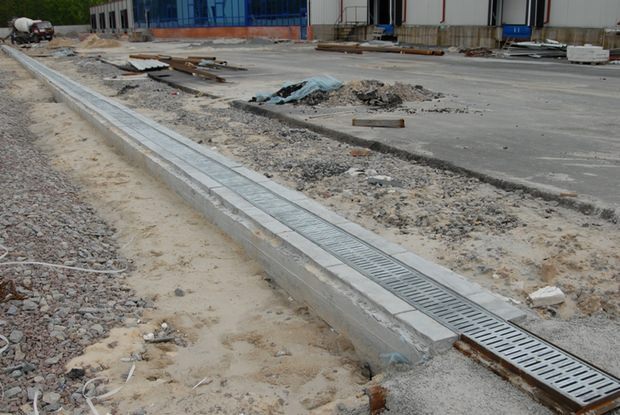

Установка водоотводных лотков выглядит таким образом:

1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны, достаточно использовать колья и бечевку.
2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
3. Определив диаметр, можно приступать к выбору самих лотков и их размеров.
4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

Заключение

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, участок будет защищен от воздействия излишней влаги. При необходимости можно устанавливать водоотводные лотки своими руками, созданная конструкция ни в чем не уступит работе специалистов.

Технологии монтажа водоотводных лотков — советы на Plitkaekb.ru

07.06.2021

1126

13 минут

Чтобы дождевая вода не скапливалась на дорожном покрытии, специалисты по устройству дорог обязательно выполняют укладку водоотводных лотков. Они являются важной частью поверхностной дренажной системы и по обыкновению устанавливаются вдоль поребриков, под сливными трубами либо в конечной точке кольцевой отмостки.

Чаще всего проводят монтаж бетонных водоотводных лотков либо пластиковых. Рассмотрим особенности установки, а также плюсы и минусы использования данных конструкций.

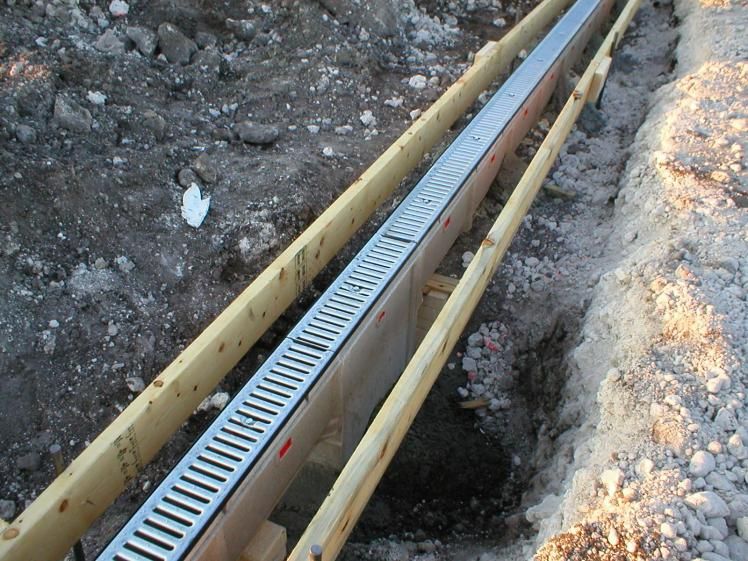

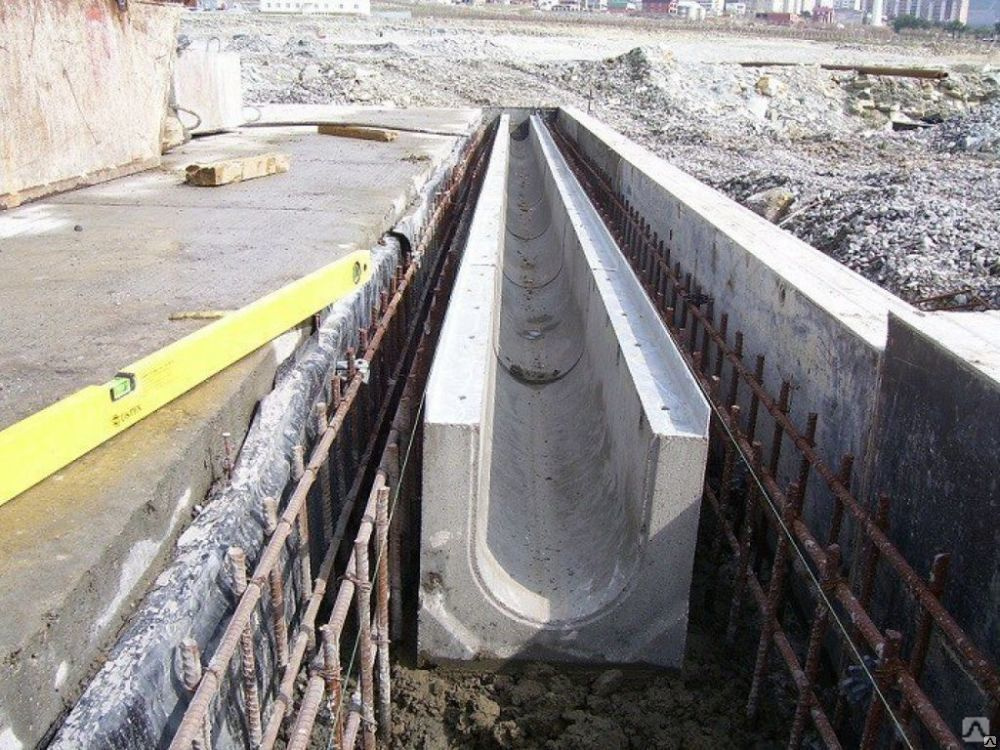

Установка бетонных водоотводных лотков

• Бетонные желоба монтируют в канаву из бетона марки В25 (чаще всего) в асфальт, бетон или тротуарную плитку.
• Боковые части выполняют в виде откосов, ширина которых, как и толщина основания, зависит от класса нагрузки.
• Для проверки правильности углубления, необходимо замерить высоту крайней точки на решетке относительно дорожного полотна. Если она на 4 мм ниже, желоба установлены правильно, их можно загерметизировать.
• При монтаже бетонных лотков стоит предусмотреть деформационные швы, препятствующие разрушению конструкции в морозное время года.

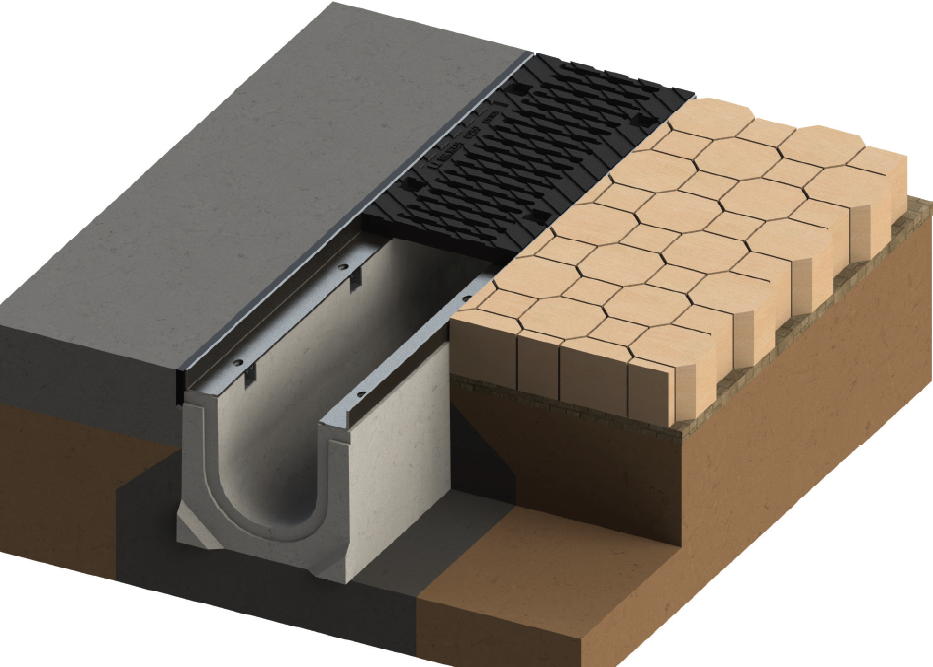

Схемы установки в разные покрытия

Асфальт

Бетон

Тротуарная плитка

Достоинства монтажа бетонных лотков заключаются в использовании прочного, износоустойчивого и при этом простого стройматериала, что чрезвычайно важно в условиях капризного российского климата.

А для правильно выполненных дорожно-строительных работ рекомендуем обратиться к специалистам нашей компании. Они и с классом бетона помогут определиться, и установку “под ключ” сделают.

Установка пластиковых водоотводных лотков

• Сначала подготавливают траншею в соответствии с расчерченной схемой обустраиваемой зоны.
• Затем по дну траншеи в несколько слоев заливают бетон, а по ее центру на “подушку” монтируют желоба из пластика.
• Для придания системе надежности скаты бетонируют.

Обратите внимание!

• Пластиковые водоотводные лотки соединяются друг с другом методом стыка «шип-паз», поэтому не требуют дополнительной герметизации.
• Установка водоотводных лотков выполняется с решетками, закрепленными предварительно, чтобы детали не повело.
• При необходимости прокладки конструкции под углом можно просверлить отверстия в боковых стенках, соединить их между собой и поставить заглушки.

К основным преимуществам пластиковых желобов относятся: легкий вес, широкая зона применения и простой монтаж водоотводных лотков своими руками.

Однако при сильных морозах, нагрузках от проезжающего транспорта, а также длительной эксплуатации такие изделия могут лопнуть или деформироваться.

Исходя из всего вышесказанного, следует резюмировать: для обустройства проезжей части с активным трафиком обязательно надо выбирать изделия из бетона, а для отвода воды от частного дома достаточно будет и пластиковых желобов.
