Большинство земельных участков в садоводствах и дачных поселках отделены от дорог дренажными канавами. Дренажные канавы — это линейные выемки грунта вдоль дорог или отдельных земельных участков стандартной глубиной от 60 до 100 см и более. Основная задача дренажных канав — производить осушение дорог или участков. Для владельцев участка встает вопрос: как организовать заезд на участок через дренажную канаву при сохранении ее дренажных функций. Существует несколько вариантов решения заезда на участок. Можно строить мостик через канаву. Такой мостик может быть очень прочным и красивым, но стоимость его изготовления также будет немалой. Можно положить на канаву железобетонные плиты, чтобы устроит заезд. Однако для укладки железобетонных плит понадобится строительная техника, а склоны дренажной канавы под плитами могут осыпаться. Пожалуй, лучшим вариантом является укладка трубы большого диаметра в канаву и засыпка ее сверху слоем песка и щебня. В этом случае заезд будет единым целым с дорогой и участком, а канава под заездом не будет осыпаться. Если раньше для устройства заезда на участок использовали в основном бетонные и асбоцементные трубы, то в настоящее время рационально использовать полимерные гофрированные трубы больших диаметров. При сравнимой стоимости, полимерные трубы весят гораздо меньше и могут транспортироваться на легких грузовиках или на багажниках обычных легковых автомобилей. Пластиковые трубы легко режутся и очень хорошо противостоят внешним нагрузками. Например, гофрированные полипропиленовые трубы Прагма от компании Астра имеют класс кольцевой жесткости (SN — Nominal Stiffness), позволяющий применять их в местах с транспортной нагрузкой:

Пластиковые трубы могут использоваться для ремонта лопнувших или треснувших бетонных или асбоцементных труб в дренажных канавах.

Пластиковые трубы, применяемые в дренажных канавах, очень легкие: один человек легко управляется с большим отрезком трубы. Это качество важно для самостройщиков: работы по укладке пластиковых труб в канавы могут выполняться одним человеком без помощников.

Полимерные гофрированные трубы можно доставить на участок на обычном легковом автомобиле — сэкономив деньги на транспортных расходах. Схема правильной укладки пластиковых труб в канавы (траншеи):

Как правильно уложить пластиковую гофрированную трубу в канаву: Для максимальной защиты от транспортных нагрузок труба должна быть заглублена на 70-100 см от поверхности земли до верха трубы (п. 4.8 СНиП 2.04.03-85, п. 1.11 СН 478-80). По отечественным нормам при необходимости и наличия защиты (распределения нагрузок от колес транспорта) труба может быть заложена на глубину 50 см от поверхности. Согласно британским строительным нормам при заложении полимерных труб на глубины менее 90 см (для проезжей части) и менее 60 см для залегания вне дорог для труб класса кольцевой жесткости SN4 (пункт 2.44 The Building regulations: Drainage and waste disposal, 2010) они должны быть защищены от воздействия транспортной нагрузки поверхностной (плита А на схеме укладки трубы в канаву) или заглубленной железобетонной плитой (плита Б) с обязательной прокладкой над трубой сминаемого материала (ЭППС, пенопласт) толщиной минимум 7,5 см. Устройство траншеи (канавы) для укладки пластиковой трубы нормируется в СП 40-102-2000: 7.7.2 Ширина траншеи по дну должна быть не менее чем на 40 см больше наружного диаметра трубопровода. При плотных и твердых грунтах на дне траншеи перед укладкой труб следует предусматривать постель из песка толщиной не менее 10 см. 7.7.4 При засыпке трубопроводов над верхом трубы обязательно устройство защитного слоя из песчаного или мягкого местного грунта толщиной не менее 30 см, не содержащего твердых включений (щебня, камней, кирпичей и т. д.). Подбивка грунтом трубопровода производится ручным немеханизированным инструментом. Уплотнение грунта в пазухах между стенкой траншеи и трубой, а также всего защитного слоя следует проводить ручной механической трамбовкой до достижения коэффициента уплотнения, установленного проектом. Уплотнение первого защитного слоя толщиной 10 см непосредственно над трубопроводом производят ручным инструментом.

Для предупреждения заливания трубы, ее торцы можно защитить геотекстилем высокой проницаемости.

После укладки трубы в канаву, поверх устраивается заезд на участок.

Продажа пластиковых труб Прагма в канаву на заезд на участок и пластиковых дренажных колодцев: Компания Астра Инженерные системы: www.astraes.ru Телефон: +7 (812) 502-06-61 e-mail: info@astraes. ru

Да, мы и сами покупали трубы в Астре, чтобы оборудовать пластиковый колодец на участке.

Труба в канаву на заезд к участку: выбор, монтаж своими руками

В процессе благоустройства своего участка каких-то незначительных работ не может быть. К примеру, на въезде на территорию было бы неплохо установить дренажную трубу. Ведь нередко владельцы участков вдоль его периметра выкапывают яму, которая будет отводить талую и дождевую воду.
Что из себя представляет канава, расположенная на заезде частного участка, посёлка? Первым делом, это реальное препятствие. Фактически засыпать её не представляется возможным, поскольку её расположение стратегически обусловлено — уборка осадков с дороги и предотвращение заболачивания. Но с другой стороны — она же мешает проехать транспортному средству на территорию. Тем более, если это будет грузовик. Но есть идеальное решение данной задачи — проложить трубу. Полученное сооружение не будет препятствовать стокам и осадкам, а так же никоим образом не будет мешать движению машин.

Содержание

1. Как выбрать трубу для канавы для заезда на участок?
2. Бетон
3.  Железобетон
4.  Дренажная железобетонная конструкция
5. Гофрированная пластиковая конструкция
6.  Стальная дренажная конструкции
7.  Есть ещё такой вариант как пластиковое изделий
8. Как установить трубу в канавы на заезд своими руками?
9. Какие действия необходимо выполнить дальше?

Как выбрать трубу для канавы для заезда на участок?

труба в канаву на заезд своими руками

Первостепенная ваша задача — это правильный выбор трубы. Основное значение, на которое вы должны опираться в этом случае, это какую нагрузку способна она выдержать. В случае владения одним легковым автомобилем применять легкие конструкции не рекомендуется.
Для подобных работ подходящим будет далеко не любой материал. Познакомимся с самыми удачными вариантами.

Бетон

Строение разнится большим диаметром. Но есть значительный минус — бетонное изделие со временем начнет рушиться.

Применение бетонных и железобетонных труб в канаву для заезда на участок

 Железобетон

Перед тем как сооружать подобное строение, надо заблаговременно создать песочную подушку. Верхний слой тоже желательно организовать из песка и щебня. Тогда вы сократите риски того, что сооружение поломается под действием силы тяжести. Из минусов стоит отметить трудоемкий монтаж.

Применение железобетонных труб в канаве на участке

 Дренажная железобетонная конструкция

Пользуется большой популярностью. Что касается недостатков, то это большая цена и внушительный вес.

Устройство заезда на участок через дренажную канаву (2.0х3.0м)

Гофрированная пластиковая конструкция

Отличается легким весом, умеренной стоимостью, надежностью, стойкостью к искажениям и ржавчине. Изделия обладают высокой пропускной способностью. Их легко устанавливать, они выдерживают большой вес, безопасны. Кроме этого, их отличает высокая кольцевая жесткость. Чтобы произвести их установку, вам не надо будет тратить много средств. Все потому, что для установки таких конструкций совсем не требуется какое-либо вспомогательное оборудование. Работа может быть выполнена и собственными силами.

Применение пластиковых гофрированных труб в канаве для заезда на участок

 Стальная дренажная конструкции

Отличительными особенностями является прочность и надежность. Если говорить о недостатках, то такая конструкция подвержена действиям коррозии, разрушающей изделие. При этом, срок службы достаточно продолжительный. Выбирать трубу надо исходя из ваших собственных предпочтений, материальной базы и условий использования материала. Ознакомиться с разными типами конструкции вы можете по фотографиям. Когда будете совершать покупку, то смотрите на ценник, потребительские особенности, вес и прочность.

Применение металлической трубы в канаву для заезда на участок

 Есть ещё такой вариант как пластиковое изделий

Их можно найти на рынке. Представляет из себя специальную гофрированную трубу с большим диаметром. Строение этого материала устроено таким образом, что конструкция с легкостью выдержит большую нагрузку. Да и срок эксплуатации у пластика завидный. Ему не почем процессы коррозии и воздействие агрессивной среды. Установить такие изделия несложно, а главное — стоит недорого.

Преимущества применения пластиковых труб в канаву на заезд

Если сравнить с тем, о чем речь шла ранее. Бывает и так, что владельцы участков своими руками изготавливают конструкцию для пропуска воды.

• Берется самая обычная пластиковая труба с большим диаметром.
• Её укладывают в канаву.
• Дальше вокруг неё необходимо создать пояс, для изготовления которого понадобится армирующая сетка.
• И вся эта конструкция заливается бетоном. Денег потратите немного, а срок эксплуатации растянется не на одно десятилетие.

Как установить трубу в канавы на заезд своими руками?

Вы и сами справитесь с работой по установке трубы в канаве на заезде. Чтобы произвести подобные работы, вам надо подготовить дренажную конструкцию подходящего размера, песок и щебень. Почему конструкция должна быть именно дренажной? Это самый приемлемый вариант из-за разнообразия размеров и своих особенностей. Если вы все таки решили все делать своими руками, то подготовьте следующие инструменты и материал:

• лопату,
• песок,
• щебень,
• материалы для обертывания изделия (продается в любом строительном магазине) и непосредственно конструкцию.

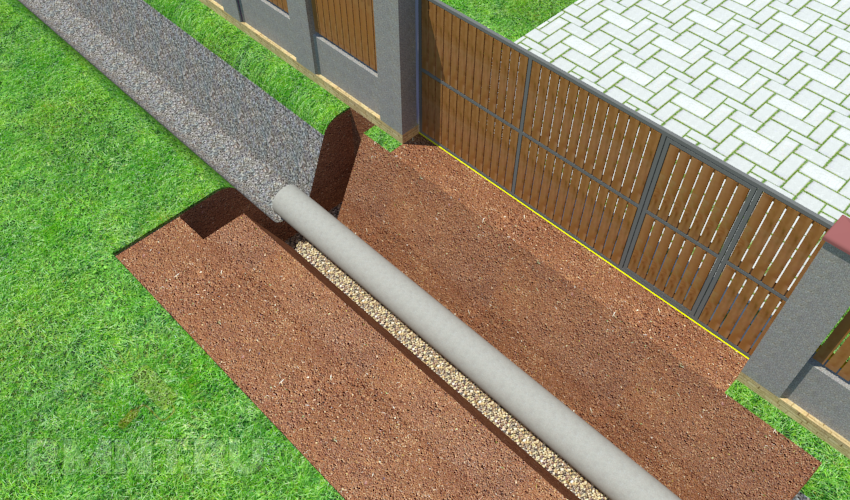

Укладка трубы в канаву своими руками

Не забывайте о том, что вода должна будет литься только по трубе. Если она просочится сквозь насыпь, то рано или поздно промоет грунт. Тогда насыпь обрушиться и весь процесс придется повторять с самого начала.

Бетонные трубы в канаву

Какие действия необходимо выполнить дальше?

• Понятное дело, что в первую очередь надо подготовить траншею подходящего размера. После в неё засыпается песок толщиной где-то в десять-пятнадцать сантиметров. Таким образом вы образуете защитный слой для конструкции.

• Следующим идет специальный материал для обертывания.

• Сверху этого всего засыпается щебёнка толщиной в десять сантиметра.

• И только теперь происходит монтаж самой дренажной конструкции.

• Подумайте об обеспечении её вывода. Как правило, вывод конструкции осуществляется в систему канализации или ближайшую канаву.

• Следующим слоем опять выступает щебёнка, только теперь толщиной в пятнадцать сантиметров.

• На этом этапе происходит заворачивание материала для оборачивания, за которым следует слой песка.
• И последний штрих — земляной слой. Хотя это необязательно. Конечно, если вас устроит песок в роли последнего слоя.

Последний шаг укладки трубы в канаву на заед

Чтобы произвести установку трубы на заезде, вам не надо будет тратить много времени. Работа сама по себе не сложная. Обладание специальными навыками или знаниями не требуется. Но на многое влияет диаметр и вес трубы. Если показатели окажутся большие, то есть вероятность того, что придется использовать вспомогательное оборудование. Чтобы получить представления о той работе, которая вам предстоит, то можете взглянуть на фотографии.

Десять практических правил для пересечения водопропускных труб

Кристофер М. Кроули

Потратить время на создание надлежащих дренажных переходов ранчо и лесных дорог — это хороший бизнес. В качестве консультантов по ранчо, лесным, сельским районам и коммерческим проектам дорог мы призваны консультировать по вопросам нового строительства и, к сожалению, иногда по ремонту пересечений водопропускных дорог. Подъездные пути к лесу необходимы для ведения лесного хозяйства, борьбы с насекомыми и пожарами, улучшения лесонасаждений, инвентаризации, отдыха и сбора урожая. Пересечение действующих и эфемерных дренажей чаще всего осуществляется с помощью заглубленных водопропускных труб. Подавляющее число из них составляют оцинкованные или алюминизированные металлические гофрированные трубы (ГМТ). Наиболее распространенными неисправностями лесных дорог являются неправильный контроль водоотвода и прорыв водопропускных труб. Само собой разумеется, что правильно спроектированная и построенная водопропускная труба не только выдержит испытание погодой и временем, но и будет на месте, когда это необходимо больше всего.

В течение многих лет наблюдения за установленными водопропускными трубами, 10 пунктов выделяются как хорошие эмпирические правила. Эти правила касаются размеров труб, монтажа, материала труб, защиты от эрозии и технического обслуживания.

Правило 1. Используйте трубу диаметром не менее 18 дюймов. Диаметр с 18 дюймов. чистой, уплотненной крышки

Эта водопропускная труба была слишком мала и недостаточно длинна, чтобы транспорт мог повернуть. Его раздавленный конец не пропустят ливневые потоки.

Эта водопропускная труба была установлена ​​слишком мелко, без надлежащего хвостового рва.

Водопропускная труба менее 18 дюймов может быть правильным размером, но размер – это еще не все в конструкции водопропускных труб. Фунт за фунтом, чаще всего доступны 18-дюймовые. CMP являются самыми прочными трубами для ввода в эксплуатацию. Калибр стали часто одинаков для труб от 18 дюймов до 60 дюймов. Меньшие размеры, такие как 8, 12 и 15 дюймов, часто изготавливаются из более тонкой стали.

18-дюймовый. Труба предлагает дополнительное преимущество, заключающееся в том, что ее легче чистить, если она засоряется, чем трубы меньшего диаметра. Банки, листья и сосновые шишки легко могут сделать бесполезными 6- или 8-дюймовые. водопропускная труба.

Покрытие трубы имеет решающее значение для эксплуатационных характеристик трубы. Покрытие распределяет нисходящую нагрузку от колес транспортных средств на большую площадь, предотвращая обрушение, которое может произойти, когда большая сила приложена к сфокусированной точке на трубе. Крышка должна быть чистой: без крупных палочек, камней и мусора. Мы часто указываем, что в обратной засыпке не должно быть мусора, включая камни, диаметром более 3 дюймов. Производители определяют минимальную глубину товер над верхней осевой линией для своей продукции – обычно 18 дюймов чистого покрытия. Предпочтительно большее покрытие, и мы часто указываем минимум в 1,5 раза больше, чтобы обеспечить адекватное покрытие. Гарантия на установку может быть невозможна, если не соблюдены минимальные требования производителя.

Правило 2. Измерьте площадь поперечного сечения перехода водопропускной трубы, чтобы получить площадь стока для весеннего шторма

Это правило имеет несколько оговорок. Все водопропускные трубы должны иметь размер в соответствии с их предполагаемым использованием и степенью защиты, которую они должны обеспечивать. На главных дорогах, над ручьями, по которым движется жилой и аварийный транспорт, для проектирования переходов должен привлекаться профессиональный инженер, прошедший подготовку в области гидрологии и гидравлики; эмпирические правила в этих ситуациях не применяются. Эмпирические правила определения размеров можно применять на лесных участках, ранчо, фермах и частных дорогах; в мелких дренажах; и через небольшие ручьи, где требуется сезонный доступ.

Идея состоит в том, чтобы спроектировать переход, который будет работать во время весенней талой воды и летних дневных гроз среднего года. Используемый нами метод состоит в том, чтобы получить среднюю площадь ручья под отметкой размыва или отметкой паводка, которая является результатом многолетних штормов. Эта отметка может проявляться в виде срезанного берега, линии растительности, скопления обломков за несколько лет, организованного в виде отметки половодья, пятен на валунах от штормовых явлений или границ обнаженного дна ручья, бронированного песком или гравием. Как правило, это визуально наблюдаемые границы «русла», по которым случайный наблюдатель легко может определить, где раньше текла вода.

Мы берем среднюю глубину, умноженную на среднюю ширину, чтобы получить площадь поперечного сечения, и делим на четыре, чтобы определить примерный диаметр трубы, необходимой для прохождения среднего шторма. Диаметр используемой трубы (труб) должен соответствовать общему необходимому диаметру без использования трубы выше средней глубины.

Всегда измеряйте уклон канала, поскольку уклон влияет на пропускную способность трубы. Простой способ измерения — потянуть 10 футов. веревка, натянутая вниз по течению, с прикрепленным пузырем уровня линии, чтобы получить уровень и измерить высоту подъема от дна канала до конца тетивы. Рассчитайте футы на фут падения, разделив длину (10 футов) на подъем. Обычно уклоны труб поддерживаются на уровне менее 0,25 фута на фут, или 2,5%. Чем круче труба, тем больше у нее пропускная способность, потому что скорость внутри трубы увеличивается. Увеличение скорости обычно требует большего рассеивания энергии на выходе (см. Правило 8).

Если подсчитать что-то больше 48-в. необходима труба или если падение превышает 2,5 фута, настоятельно рекомендуется получить мнение профессионала. Разрушение конструкции может привести к значительному ущербу от наводнения ниже по течению.

Переходы, по которым ливневые стоки переводятся с одной стороны проезжей части на другую для «разгрузки» придорожной канавы, называются разгрузочными водопропускными трубами и должны иметь размеры, обеспечивающие отвод 75% стока из канавы. Эти водопропускные трубы должны быть размещены по крайней мере через каждые 500 футов там, где дорога находится в выемке или канава продолжает следовать за дорогой. Следите за проезжей частью после строительства и установите дополнительные водопропускные трубы вверх по течению от места пересечения проезжей части. Как правило, используя 18-дюймовый. трубы в качестве дренажных водопропускных труб в масштабах всей системы считается приемлемым. Не забудьте разместить их достаточно низко в придорожной канаве, чтобы обеспечить обход, равный или превышающий 25% от полной пропускной способности канавы.

Правило 3. Разместите несколько водопропускных труб на расстоянии не менее одного диаметра водопропускной трубы друг от друга

Обратная засыпка грунта под водопропускными трубами, рядом с ними и поверх них чрезвычайно важна для обеспечения их полного срока службы. Трубы должны быть достаточно разделены, чтобы почву можно было плотно скрепить уплотнителем. Если засыпка размещена неплотно или в обратной засыпке рядом с водопропускной трубой возникают пустоты, возникает явление, называемое 9. 0057 трубопровод может произойти. Трубопровод означает, что вода попадает в пространство между водопропускной трубой и обратной засыпкой, насыщает почву и медленно вымывает мелкие частицы. Со временем это действие создает большие пустоты и размывает почву до тех пор, пока не произойдет разрушение, либо когда шторм вымывает оставшуюся почву и вызывает выброс, либо когда транспортное средство погружается в яму и разрушает водопропускную трубу.

Правило 4. Плотно уплотнить чистый грунт внутри водопропускных труб и вокруг них, а также материал покрытия

Вы можете арендовать «вакер» за несколько долларов в большинстве пунктов проката. Wacker — это работающий на газе вибрационный компактор с одним оператором, который можно доставить на место на пикапе. Вы можете построить отличную дорогу и спроектировать невероятный водопропускной переход, но без уплотнения обратной засыпки вам придется делать это снова и снова. Плохое уплотнение и засыпка из мусора являются наиболее часто диагностируемыми неисправностями при пересечении водопропускных труб.

Тщательное размещение и уплотнение чистой засыпки необходимо для правильной установки водопропускной трубы. Установка гранулированной засыпки из мелкого гравия, часто называемой подкладка трубы , в траншее на глубину 6 дюймов под трубой и с обеих сторон до средней точки, способствует отводу грунтовых вод и просачиванию от наружных стенок трубы и надежно помогает предотвратить выход из строя трубопровода.

Правило 5. Участок дороги должен быть низким или допущен перелив в одну сторону

Размеры перехода водопропускных труб указаны для среднегодового шторма. Заторы, более сильные ураганы, быстрое таяние снега и селевые потоки — все это подвергает опасности проезжую часть и переходы. Предусмотрительный проектировщик намеренно понизит уклон дороги, чтобы участок ливневого потока, равный удвоенной площади поперечного сечения, рассчитанной в соответствии с Правилом 2, мог пройти над проезжей частью. Геометрия участка будет определять, должна ли секция перекрытия располагаться непосредственно над водопропускной трубой или будет достаточно разместить ее сбоку. Если возможно, верхняя секция должна быть размещена в стороне, чтобы предотвратить разрушение нисходящей поверхности насыпи прямо над водопропускной трубой под воздействием эрозионных сил смеси воды и мусора, находящейся выше по течению. Перелив в одну сторону часто приводит к тому, что вода течет по более тонкому участку насыпи или, что еще лучше, по устойчивому естественному грунту. Если участок перекрытия стратегически расположен и достаточно бронирован, подъездная дорога останется на месте после того, как паводковые воды пройдут.

Правило 6. Используйте максимальный уклон 2:1 (H:V) и ширину дорожного покрытия не менее 12 футов. для расчета длины трубы

Распространенной проблемой при установке водопропускных труб является попытка обойтись малой длиной трубы. В проекте необходимо учитывать боковые откосы, глубину покрытия и ширину проезжей части, чтобы рассчитать необходимую длину трубы. Боковые откосы более крутые, чем 2:1, как правило, неустойчивы и быстро разрушаются в первые несколько лет. На крутых склонах трудно установить растительность и за ними трудно ухаживать. Уклон должен встречаться с нижней частью трубы, а не с верхней; последний вызывает очень крутой выступ над трубой, который легко разрушается. Сложите диаметр трубы дважды, длину уклона (покрытие умножить на уклон) дважды и ширину проезжей части, чтобы определить ширину трубы. Для труб, прокладываемых в каналах с крутым уклоном, требуется большая длина, но в целом этот подход подходит для большинства пересечений. По возможности всегда устанавливайте на трубу заводской раструб, который способствует рассеиванию ливневых стоков и делает более устойчивыми откосы дорожной насыпи над трубой.

Правило 7. Обратитесь к специалисту при работе с трубами специального назначения

К трубам специального назначения относятся арочные трубы, железобетонные эллиптические трубы (RCP), негофрированная сталь и ПВХ. Трубы специальной конструкции, такие как арочные и эллиптические, как правило, дороже, чем стандартные водопропускные трубы CMP, и поэтому их следует применять с осторожностью. Кроме того, трубы RCP могут быть технически более сложными для правильной установки. RCP имеет большой вес и обычно должен доставляться на площадку на большом грузовике. Мягкая сталь и некоторые легко находимые трубы со складов металла или отходов промышленного применения обычно не выдерживают давления загрузки транспортных средств и, вероятно, не так коррозионно-стойки, как CMP с покрытием. Промышленные трубы иногда могут вызывать обесцвечивание воды из-за ржавчины или химического покрытия. Водопроводные трубы из ПВХ, как правило, не рекомендуются, поскольку они не устойчивы к ультрафиолетовому излучению (УФ-) и становятся хрупкими после длительного воздействия солнечных лучей. Трубы из ПВХ не имеют такого высокого коэффициента эластичности, как другие доступные материалы, и могут расколоться или расколоться вместо того, чтобы сжиматься или изгибаться при большой нагрузке.

Несмотря на то, что многоцелевые трубы CMP на сегодняшний день являются наиболее широко используемыми трубами для этого применения, использование труб из полиэтилена высокой плотности или HDPE для дорожных проектов находится на подъеме. Эти трубы устойчивы к ультрафиолетовому излучению и коррозии, выпускаются всех стандартных размеров с концевыми секциями и переходниками, такими как CMP, и являются конкурентоспособными по цене. Недостатком является то, что эти трубы не могут выдержать дикий или предписанный огонь. Однако они очень гибкие и могут использоваться повторно из-за своей долговечности.

Правило 8. Добавьте защиту из каменной крошки на подходах к водопропускным трубам выше и ниже по течению

Обычно на концах водопропускных труб укладывают каменную наброску или бетонный щебень для обеспечения защиты от размыва. К сожалению, часто он размещается неправильно или слишком мал для обеспечения необходимого уровня защиты.

Эти водопропускные трубы правильно разделены, чтобы лучше справляться с потоками.

Это та же самая двойная водопропускная труба после некоторого внимания. Кусты были расчищены, добавлена ​​каменная наброска, а подход к водопропускной трубе и выходной канал изменили форму перед снегом.

Выбор размеров каменной наброски может быть довольно сложным, если необходимо выполнить стандартные инженерные расчеты из-за уровня детализации, необходимого для заполнения переменных в уравнениях. Часто профессиональное суждение заменяется измерениями на конкретном участке для завершения уравнений, что не подходит для тех, кто не обучен этим вопросам. Есть эмпирический вариант.

Если в районе ручья встречаются естественные камни, как во многих северных, восточных и западных штатах, быстрый и простой способ определения размера каменной наброски основан на энергии потока, вызывающей его движение. Подойдите к ручью и пройдитесь по дну, переступая с пятки на носок. Подсчитайте, измерьте и запишите средний диаметр 100 камней, с которыми вы столкнулись только на конце левого пальца ноги. Запишите все измерения, а не только большие. Как правило, 0,5, 0,75 и 1 дюйм. классификации до 10 дюймов, за которыми следуют 2 дюйма. классификаций до 24 дюймов достаточно. Естественно, все, что больше примерно 6 дюймов, необходимо будет измерять на месте. Отбросьте два самых маленьких диаметра и добавьте в список два самых больших. Сложите весь список диаметров вместе и разделите на 100, чтобы получить камень среднего размера, который природа оставила в ручье для донной брони. Идея состоит в том, чтобы размер срединных камней в каменной наброске был немного больше, чем средний камень, оставшийся после многих лет ураганов, обрушившихся на канал. Коммерчески доступные средние размеры каменной наброски варьируются от 6 до 36 дюймов в сочетании с более мелкими и более крупными кусками. Классы размеров, доступные в карьерах, обычно имеют размер 6 дюймов. группы (6, 12, 18, 24 и т. д.). Около 50 % камней в родах будут больше, а 50 % — меньше, но медиана камень будет тем, что вы заказывали. Какой бы размер вы ни оценили по подсчету, на всякий случай выберите следующий размер. Всегда используйте градуированный материал с камнями разных размеров. Это помогает сцеплять материал, заполнять пустоты и рассеивать струю воды через каменную наброску, чтобы предотвратить эрозию подстилающего грунта (трубопровод).

Глубина каменной наброски играет ключевую роль в обеспечении необходимой защиты. Инженеры обычно оговаривают, что глубина должна быть как минимум в два раза больше размера камня (например, 12-дюймовые камни имеют глубину 24 дюйма). Поскольку каменная наброска должна быть заподлицо с сухим дном оврага или живого ручья, потребуются дополнительные земляные работы. Под каменной наброской поместите 6-дюймовый. слой мелкого гравия или прочного нетканого геотекстильного фильтрующего полотна. Если постельное белье или ткань не используются, произойдет прокладка труб, и каменная наброска со временем будет погружаться в землю, тем самым теряя свою эффективность.

Если проект находится в районе, часто посещаемом людьми, лучше всего использовать камни диаметром не менее 12 дюймов или больше, чтобы предотвратить вандализм. Мелкие камни, как правило, «мигрируют» в кемпинги, становятся сувенирами или превращаются в «тоссэрайты» («Бобби «выкинул ее прямо» в окно, папа!») и исчезают. Как правило, пятикратного диаметра водопропускной трубы будет достаточно для длины каменной наброски, необходимой вверх и вниз по течению от водопропускной трубы. Стратегия ширины, которая обычно работает, состоит в том, чтобы размещать камни так, чтобы они подходили к сторонам канала, по крайней мере, до середины диаметра трубы.

Правило 9. Часто проверяйте состояние переходов и очищайте отверстия от мусора. темно и когда есть снежный покров. Водопропускная труба не может работать должным образом, если она заблокирована. Снег и лед могут заблокировать отверстие так же легко, как ветки и листья. Когда водопропускные трубы помечены, операторы снегоочистителей могут быть предупреждены, чтобы не заблокировать или не повредить концы. Проезжая мимо, легко заметить открытие отмеченной водопропускной трубы.

Правило 10. Знайте свои ограничения

Если работа кажется слишком большой, обратитесь за помощью. Ответственность за ущерб, нанесенный нижележащим участкам в результате неправильно спроектированного перехода, несет землевладелец. Во многих случаях для создания дизайна в прямом эфире требуются федеральные, государственные и местные разрешения. Ограничение потока водопропускной трубой может заблокировать проход рыбы к местам нагула и нереста выше по течению. Большинство специалистов бесплатно предоставят общие советы и рекомендации за чашкой кофе и смогут быстро оценить ваши потребности в дальнейших инженерных изысканиях и проектировании среды обитания.

Резюме

Проектирование и строительство надлежащих пересечений проезжей части значительно увеличит срок службы трубопровода и участка проезжей части. Сокращение затрат на техническое обслуживание и замену — это экономия денежных средств за соблюдение этих практических правил.

Кристофер М. Кроули — сертифицированный лесник SAF, президент Ассоциации лесного хозяйства Колорадо и лесной гидролог в Центральных Скалистых горах для TetraTech-RMC.

При написании этой статьи консультировались с Деннисом Уиллом, лесником из Лесной службы Колорадо, и Колби Хейденом из TetraTech-RMC.

Правильная укладка трубы и избавление от головной боли в будущем

Домовладелец недавно прислал вопрос об установке системы очистки на месте. Систему собирались установить довольно далеко вниз по склону дома, и домовладелец задавался вопросом, следует ли принимать особые меры предосторожности в отношении трубопровода от дома к септиктенку и системе.

Ответ: да, следует соблюдать меры предосторожности при прокладке трубопровода между элементами от дома до септика. Некоторые из них являются лишь частью правильной прокладки труб, а некоторые меры предосторожности напрямую связаны с крутым уклоном.

С точки зрения правильной укладки труб траншея, в которую укладывается труба, должна быть как минимум в два раза больше диаметра трубы. В случае 4-дюймовой канализационной трубы из ПВХ ширина траншеи должна быть не менее 8 дюймов. Обычно это не проблема, потому что ковши обратной лопаты и мини-экскаватора обычно имеют ширину не менее фута. Это позволяет трубе извиваться из стороны в сторону в траншее, чтобы учесть естественное расширение и сжатие трубы.

ПРАВИЛЬНОЕ ПОСТЕЛЬСТВО

Любой мусор после земляных работ должен быть удален из траншеи перед укладкой трубы. Если на дне траншеи есть камни, коренная порода или отвердевшие грунты, труба должна быть уложена в хорошо отсортированном уплотненном гранулированном материале. Это не только поддерживает трубу, но и предотвращает попадание в траншею грунта из стен траншеи. Ознакомьтесь с вашими местными нормами на предмет требуемых характеристик постельных принадлежностей и, конечно же, следуйте этим требованиям.

Как правило, если используется крупнозернистый материал, его следует размещать ниже и до середины трубы, чтобы обеспечить поддержку снизу и по бокам трубы. Это также гарантирует, что поддержка не будет потеряна со временем из-за миграции более тонкого материала в подстилку. Глубина подстилки от середины трубы до дна траншеи обычно составляет 6 дюймов. Затем траншея засыпается чистым грунтом, свободным от камней и мусора — обычно не менее чем в два этапа — стараясь не прогибать и не повреждать трубу в процессе обратной засыпки.

Рекомендуемый уклон для трубы из ПВХ диаметром 4 дюйма, по которой проходят неочищенные сточные воды, составляет от 1 дюйма на 8 футов до 1 дюйма на 4 фута. Наличие уклона трубы в этом диапазоне обеспечивает достаточный уклон трубы, чтобы обеспечить требуемую скорость по трубе для переноса как воды, так и твердых частиц. Если уклон недостаточно крутой, скорость не будет достаточно высокой для очистки трубы, что может привести к постоянной закупорке трубы. Если уклон слишком крутой, вода будет течь впереди твердых частиц, что приведет к закупорке трубы. В любом случае домовладелец столкнется с постоянными расходами и раздражением из-за того, что кто-то чистит трубу.

В условиях, описанных домовладельцем, при которых имеется крутой уклон от дома к резервуару, трубе потребуется один или несколько разрывов уклона для сохранения потока и уменьшения высоты. Обычно это делается с помощью локтей. В каждой из этих точек разрыва должна быть установлена ​​легко идентифицируемая очистная заглушка, которую можно вывести на поверхность в случае возникновения проблем с закупоркой.

ПОДСКАЗКИ ПО ОЧИСТКЕ

Несколько замечаний по поводу прочисток: Они должны быть того же размера, что и канализационная труба, до 4 дюймов и не менее 4 дюймов для труб большего диаметра. Для 4-дюймовой трубы из ПВХ расстояние между очистками должно быть не более 100 футов. Очистка может быть как однонаправленной, так и двунаправленной. С нашей точки зрения, двунаправленный — лучший выбор, потому что труба может быть направлена ​​или изогнута в двух направлениях. Тем не менее, особенности сайта могут диктовать выбор.

Мы всегда рекомендуем устанавливать очиститель рядом с выходом канализации снаружи дома.
