Укладка металлочерепицы на двухскатную крышу: Как правильно укладывать металлочерепицу на двухскатную кровлю, укладка металлочерепицы шаг за шагом

Как правильно укладывать металлочерепицу на двухскатную кровлю, укладка металлочерепицы шаг за шагом

Качественно уложенное покрытие кровли не только оберегает дом от дождя, снега и других атмосферных воздействий, но и является его украшением, придавая дому вполне законченный вид. Как кровельное покрытие, металлочерепица уже давно стала популярной среди застройщиков частных домов. Небольшой вес, простота укладки, довольно изящный внешний вид — это только небольшой перечень всех достоинств этого кровельного материала.

• Подготовительные работы
  • Что нужно приготовить перед укладкой металлочерепицы
  • Определение размера и формы крыши
  • Расчет материала
• Как укладывать металлочерепицу на крышу
  • Гидроизоляция: на что обратить внимание
  • Укладка гидроизоляции: ход работы
  • Как сделать обрешетку
• Укладка металлочерепицы шаг за шагом
• Несколько правил крепления металлочерепицы

Но все же, несмотря на кажущуюся простоту укладки этого материала, нужно хорошо усвоить основные принципы монтажа металлической черепицы, чтобы она могла длительное время защищать дом от атмосферных осадков.

Подготовительные работы

Перед началом покрытия крыши нужно произвести подготовку к работе, то есть выбрать металлочерепицу, уложить гидроизоляцию, произвести монтаж обрешетки и сделать расчет необходимого для кровли количества материала.

Выбирать металлочерепицу рекомендуется по таким показателям:

1. Толщина листа, согласно нормативам, должна быть не меньше 0,5 мм.
2. Показатель оцинкованного покрытия должен быть не меньше 275 г на кв./м. Совсем неплохо, если у черепицы будет дополнительное покрытие еще и из алюминиевого сплава.
3. Обратить внимание на вид полимерного покрытия. Например, черепица для кровли в южном регионе рекомендуется с покрытием из поливинилхлорида (ПВХ), которое довольно устойчиво к воздействию солнечных лучей. Для резко континентального климата лучше выбирать листы с пураловым покрытием, которое не реагирует на температурные перепады. А вот пластизол и полиэстер можно назвать универсальными, черепицу с этими покрытиями можно использовать в любых климатических зонах.

Что нужно приготовить перед укладкой металлочерепицы

1. Ножницы для резки металла ручные и электрические. Этот кровельный материал резать с помощью болгарки не рекомендуется.
2. Для разметки понадобится угольник, маркер и рулетка.
3. Кровельные саморезы для металлочерепицы.
4. Желательно аккумуляторный шуруповерт.
5. Небольшая деревянная лестница, на которой придется работать во время укладки черепицы.
6. Прочная веревка для страховки и поднятия листов.
7. Две длинные доски для приспособления подъема металлочерепицы.
8. Мягкую обувь, чтобы не повредить покрытие из полимера.

Во время резки абразивным кругом образуется высокая температура, которая выжигает не только полимер, но и оцинкованное покрытие. А это приводит к коррозии металлической середины листа и к медленному разрушению кровли.

Определение размера и формы крыши

Перед тем как правильно класть металлочерепицу, нужно снять размеры всей крыши и определить ее форму. Это нетрудно будет сделать, если она имеет всего два ската. В этом случае нужно будет только проверить симметричность каждого ската по диагонали, которые должны быть одинаковой величины, и если они совпадают, это очень хорошо. Если показатели разные, значит, придется их выравнивать за счет обрешетки.

А вот при сложной геометрической форме крыши расчеты производить уже будет более затруднительно. Например, у четырехскатной, ломаной или вальмовой крыши каждый скат придется высчитывать по отдельности.

Расчет материала

Чтобы рассчитать количество листов на скат крыши, нужно замерить его ширину, если это одно- или двускатная крыша, и разделить полученное значение на ширину листа, высчитав из него значение нахлеста на соседний лист. А если это сложная крыша, ширина замеряется от ендовы до карниза.

Полученные результаты округляются в большую сторону. Стандартный лист выпускается шириной 1,17 − 1,2 м, но их рабочая ширина всегда одинакова и равна 1,1 м, а все остальное уходит в нахлест. Например, ширина ската равна 9 м, расчет будет производиться таким образом: 9:1,1 = 8,18. Это значит, что на такой скат нужно будет заготовить 9 листов.

Затем высчитывается количество листов в одном ряду. Для этого скат крыши замеряется от конька до карниза. Максимальная длина листа 8 м/п, но перевозка и особенно укладка листов такой длинны довольно затруднительна. Поэтому листы подрезаются. Но если брать длинные листы и подрезать их по месту, это может довольно сильно затруднить монтаж черепицы. Чтобы подобной ситуации не произошло, длину листов нужно выбирать оптимальную.

Например, длина ската составляет 6 м, прибавим сюда еще 0,5 м, это длина свеса. Общая длина получается 6,5 м, значит, эту длину можно перекрыть двумя листами по 4 м, при этом один лист будет целым, а другой будет подрезаться на 250 мм. Значит, в каждом ряду по два листа, и в итоге получается 9×2 = 18 листов нужно приготовить на один скат.

Делая расчет материалов для кровли из металл0черепицы, следует не забывать, что нужно производить замеры каждого ската в отдельности, так как они могут быть разной длинны даже на двускатной крыше.

Как укладывать металлочерепицу на крышу

По инструкции монтаж кровли из металлочерепицы производится в следующей последовательности:

1. В первую очередь по нижней стороне ската крыши на стропилины крепится капельник, после чего по тем же стропилинам раскатывается гидроизоляционная пленка.
2. По раскатанной гидроизоляционной пленке на стропильные ноги набивается контрольная рейка, на которую уже будет крепиться обрешетка для металлочерепицы.
3. Но перед этим, в самом низу кровли, на обрешетку прибивается карнизная планка и капельник. Они изготовлены из того же металла, что и металлочерепица.

Все деревянные элементы кровли должны обрабатываться специальными противопожарными пропитками, а также составами против грибка, гнили и различных микробов и насекомых.

Гидроизоляция: на что обратить внимание

На внутренней стороне листов металлочерепицы при изменении температуры происходит конденсация влаги, которая может со временем, если не принять вовремя меры, привести к очень неприятным последствиям, таким как гниение стропильной системы кровли, обрешетки, коррозия металла и т. д.

Чтобы таких неприятностей в будущем не произошло, под черепицу подкладывается гидроизоляционная пленка и делается внутренняя вентиляция кровли. Вентиляция производится за счет контрольных реек, набитых сверху на гидроизоляционную пленку, и обрешетки, на которую укладывается металлочерепица.

Гидроизоляционная пленка подбирается из такого материала, который имеет хорошую гидрофобность и не склонен к накоплению влаги. Он должен устойчиво переносить любые температурные перепады и подходить именно к конкретным климатическим условиям. Еще из требований можно отметить длительный срок эксплуатации и выносливость к любым условиям.

Укладка гидроизоляции: ход работы

Пленку, начиная от самого низа ската, раскатывают по крыше горизонтально. При этом каждая верхняя полоса должна нахлестываться на нижнюю примерно на 100−150 мм. Часто для ориентира на пленке уже имеется соответствующая цветная полоса, которая указывает величину нахлеста.

Пленка фиксируется на стропильных ногах скобами, забитыми с помощью строительного степлера, и окончательно крепится к стропилам контрольной рейкой, на которой впоследствии собирается обрешетка для черепицы. Для более надежной изоляции стыки нахлеста пленки дополнительно склеиваются клейкой лентой.

Пленке между стропилин нужно дать небольшой провис примерно в пределах 20 мм. Это нужно для ее сохранения в зимнее время, чтобы она не порвалась при низкой температуре от чрезмерного натяжения. При раскатке гидроизоляции очень важно не перепутать стороны пленки, иначе все ее свойства перестанут выполнять свои функции, и она будет не только протекать, но и выведет из строя утеплитель, если укладка такового планируется.

Как сделать обрешетку

Первая доска обрешетки набивается по краю среза крыши на кобылки стропильных ног. Центр второй доски должен размещаться примерно через 280 − 300 мм от наружного края первой доски. Следующие элементы обрешетки должны закрепляться таким образом, чтобы их центры находились на расстоянии 350 мм друг от друга.

Последний ряд обрешетки в области конька делается из широкой доски или нескольких брусков, набитых рядом.

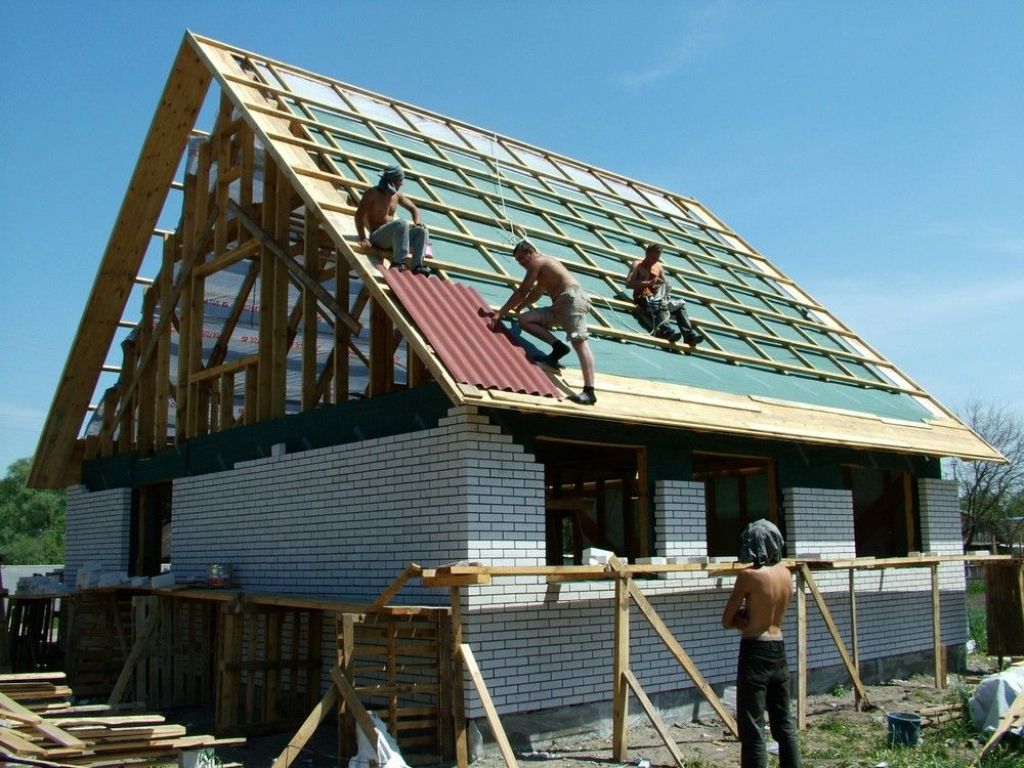

Укладка металлочерепицы шаг за шагом

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
8. Ближе к краю ската устанавливаются элементы для снегозадержания.
9. Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
10. Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.
3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

Двухскатная крыша из металлочерепицы: краткое руководство

Двускатная крыша из металлочерепицы является популярным вариантом в малоэтажном строительстве. Простая форма скатов упрощает монтаж и подгонку листов, а большой объем подкровельного пространства позволяет сделать полноценный чердак или утепленную мансарду.

depositphotos

Стропильная система

Возведение крыши начинается с монтажа стропильной системы, которая бывает двух видов: наслонная и висячая.

• У наслонных систем стропила опираются на мауэрлат или верхнюю обвязку деревянного дома. А вверху они попарно сходятся и крепятся друг к другу или на коньковый прогон, стоящий на бабках с опорой на лежне (брусе обвязки на внутренней несущей стене). Первый вариант верхнего крепления называется распорным, второй — безраспорным.

• У висячих систем каждую пару стропил собирают в треугольную ферму, в основании которой лежит брус нижней затяжки. Фермы опираются на мауэрлат или брус (бревно) обвязки.

Сечение стропильных ног должно быть не менее 150х50 мм. При длине более 6 м минимальная ширина увеличивается до 200 мм.
Оптимальный шаг стропил — 600 мм. Конкретная величина зависит от совокупных постоянных и временных нагрузок, угла уклона и особенностей здания.

На время монтажа собственная влажность древесины не должна быть выше 18%. Для увеличения срока службы все деревянные элементы стропильной системы и обрешетки обрабатывают антисептиками и антипиренами (или универсальными огнебиозащитными средствами). Обработку проводят два раза по чистой и сухой поверхности.

Для мауэрлата, стропильных ног и кобылок недопустим прямой контакт с кирпичом или бетоном — между ними должен быть слой гидроизоляции.

Гидроизоляция под металлочерепицу

После установки стропильной системы и перед началом кровельных работ за пределы кровли выводят все проходы дымоходов и вентиляционных каналов.

Укладку гидроизоляционного слоя под металлочерепицу проводят независимо от наличия утеплителя в кровельном пироге. Он защищает несущую стропильную систему и чердачное помещение от конденсата.

В качестве гидроизоляции используют многослойные полимерные пленки или паропроницаемые мембраны. Первые дешевле, вторые проще монтировать. Что лучше выбрать читайте в обзоре.

Пленку укладывают на стропила снизу вверх с перехлестом по горизонтальным швам на 150 мм. При наращивании в длину нахлест делают не менее 100 мм. По торцам скатов и вдоль карнизов материал должен выходить не менее чем на 20 см за пределы стен.

Первоначальное крепление мембраны к стропилам осуществляют степлером, окончательно фиксируют брусом контробрешетки, который задает зазор для вентиляции подкровельного пространства.

На утепленных крышах при использовании гидроизоляционной пленки применяется схема с двойным вентиляционным зазором.

Крепление гидроизоляции у конька зависит от характера эксплуатации чердака:

• Для полностью утепленной или комбинированной кровли, с размещением утеплителя до конька, мембрану стелют непрерывным слоем. В том числе при прохождении конькового узла.
• Для неутепленной кровли укладку мембраны на скате заканчивают не доходя до конька. «Разрыв» гидроизоляции обеспечивает вентиляцию холодного чердака. В комбинированной кровле, с размещением утеплителя до верхней обвязки (ригеля), разрыв устраивают, если уровень потолка мансарды ниже конька на 1.5 м и более.

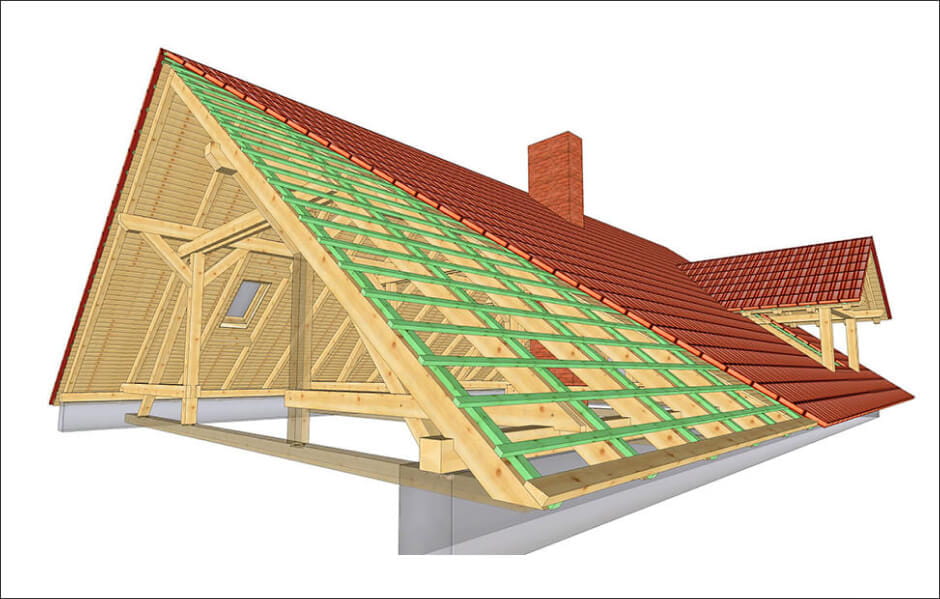

Обрешетка

Обрешетку под металлочерепицу делают из обрезной доски размером не менее 100х25 мм (для шага стропил 600 мм), 100х32 мм (для шага стропил 900 мм и более).

Первую доску прибивают по карнизному свесу. Толщина этой доски должна быть приблизительно на 10 мм больше остальных. Эта разница компенсирует несовпадение на поверхности ската уровней точек крепления к карнизу первого ряда металлочерепицы и опирания на них второго ряда.

Расстояние от края первой доски до осевой линии второй доски на 50 мм меньше, чем расстояния между осевыми линиями всех остальных досок обрешетки. Конкретные размеры зависят от модели металлочерепицы.

Если последние по скатам доски обрешетки не «попадают» на коньковый узел, для крепления коньковой планки устанавливают дополнительные доски.

Торцевые доски скатов по фронтону крепят с возвышением над уровнем обрешетки. Размер превышения равен высоте волны профиля.

depositphotos

Монтаж кровли

При неорганизованном водостоке монтаж кровли начинают с крепления карнизной планки. Если предусмотрена установка водосточных желобов, то монтаж начинают с крепления кронштейнов для них. Расположение кронштейнов должно обеспечивать необходимый угол уклона к водосточной трубе, и их устанавливают с таким расчетом, чтобы карнизная планка заходила в желоб.

После монтажа карнизной планки, к ней с помощью самоклеющейся ленты крепят нижний край гидроизоляции.

Укладку металлочерепицы ведут с торца ската, который определен изготовителем для этой модели как начало монтажа. Схема укладки, порядок крепления листов к обрешетке и между собой, наращивание по длине оговаривается в инструкции изготовителя.

По окончанию укладки кровельного покрытия, монтируют торцевые и коньковые планки.

Теплоизоляция крыши

В холодном чердаке утепляют только перекрытие. При обустройстве мансарды есть два варианта утепления кровли:

• Если весь объем чердака двускатной крыши отводят под жилое помещение, то утепляют оба ската от карниза до конька.
• У комбинированной кровли утепляют только ограждающие поверхности мансарды — стены и часть крыши (теплый контур).

Пароизоляцию для защиты утеплителя монтируют по стропилам и обрешетке стен со стороны помещения.

Думаете об установке крыши из металлочерепицы? Вот преимущества — Ирландская кровельная компания

Черепичные крыши — популярная альтернатива традиционным асфальтовым крышам. Они долговечны, универсальны, экологичны, а выглядят невероятно красиво. Производители используют различные материалы, в том числе глину, бетон, металл, сланец, керамику, солнечные и композитные материалы.

При покупке новой или новой кровли домовладельцы должны выбирать материал черепицы, который обеспечивает наилучшую защиту по доступной цене и увеличивает ценность имущества. Металлочерепица надежна и широко используется для плоских и скатных крыш. Сталь, цинк, медь и алюминий являются распространенными металлами, используемыми для изготовления крыш из металлочерепицы.

Вот несколько причин, по которым домовладельцы предпочитают крыши из металлочерепицы другим материалам:

Долговечность

Крыши из металлочерепицы долговечны и служат значительно дольше, чем типичная крыша из битумной черепицы. Крыши из металлочерепицы могут прослужить от 40 до 70 лет, в зависимости от типа металла и мастерства. Производители предоставляют лучшие гарантии на кровельные системы из металлочерепицы, чем на другие материалы, что делает ее подходящей долгосрочной инвестицией.

Легкая

Металлочерепица является одним из самых легких кровельных материалов без ущерба для прочности. Они легче глиняной и бетонной плитки, что облегчает и удешевляет транспортировку. Благодаря своему легкому весу кровля из металлочерепицы оказывает меньшее давление на конструкцию дома и сохраняет ее целостность в долгосрочной перспективе. Металлочерепица избавляет от необходимости консультироваться с инженером-строителем и экономит средства.

Простота монтажа

Процесс монтажа кровли из металлочерепицы очень прост. Плитки поставляются в виде листов удобного размера, с ними легче обращаться и переносить, чем с панелями. Они снижают риск потенциального травмирования кровельщиков и облегчают быструю установку. Монтаж металлической кровли не требует тяжелых машин, а кровельный подрядчик может собрать листы на месте.

Повышение энергоэффективности

Металлочерепичная крыша может снизить общие расходы на отопление и охлаждение, сделав ваш дом более энергоэффективным. Летом металлические крыши могут отражать солнечное тепло и уменьшать тепло, проходящее через крышу и потолок. Они также более совместимы с солнечными панелями, если вы захотите установить их в будущем. Крыша из металлочерепицы согревает чердак, поддерживая зимой более высокую температуру, чем крыша из битумной черепицы.

Превосходные характеристики

Крыши из металлочерепицы обеспечивают лучшую защиту от непогоды. Их основное назначение – защита дома от дождевой воды. Металлочерепица изготовлена ​​из негорючих материалов и имеет класс огнестойкости А, что делает ее идеальной для районов, подверженных лесным пожарам. Металлические крыши также ударопрочны, отлично сбрасывают снег и легко выдерживают сильный ветер и перепады температур.

Удобное обслуживание

Профессионально установленная крыша из металлочерепицы требует минимального обслуживания или вообще не требует его. Он менее подвержен повреждениям и не требует частого ремонта или замены.

Наличие стильного дизайна

Металлическая черепица бывает нескольких цветов, оттенков и стилей, и домовладельцы могут подобрать ее в соответствии со стилем своего дома. Производители могут изготавливать металлочерепицу, чтобы она выглядела как другая кровельная черепица, и покрывать ее акриловым покрытием для улучшения внешнего вида и защиты.

Установка металлочерепицы

Несмотря на то, что первоначальные затраты на металлочерепицу значительно выше, чем на битумную крышу, она прослужит дольше и окажется более экономичной в дальнейшем. Обратитесь к местному кровельщику, если вы хотите установить на своем участке высококачественную металлочерепицу.

Ирландская кровельная компания предоставляет долине Феникс осмотр, монтаж, герметизацию и ремонт крыш. Мы предлагаем услуги по укладке гонта, услуги по черепичной кровле, услуги по строительству плоских крыш, очистку крыш, осмотр кровли, монтаж кровли, устранение утечек, восстановление кровли, ремонт кровли, герметизацию кровли и услуги по встряхиванию древесины для коммерческих и бытовых клиентов.

COP v3.0: другие продукты; прессованная металлочерепица | Новозеландские производители металлических кровель

Прессованная металлочерепица

15.3 Прессованная металлочерепица

Дизайн

15.3.1 Дизайн

Металлочерепица, черепица, черепица и деревянные панели изготавливаются прессованием, напоминающим глину. Они заблокированы или перекрываются в поперечном и продольном направлениях и защелкиваются или крепятся к деревянным или стальным рейкам.

Металлочерепица, черепица и встряска из стали с металлическим покрытием изготавливаются из стали с металлическим покрытием, хотя также могут использоваться алюминий или другие металлы.

Металлочерепица из штампованной стали обязательно имеет дополнительное защитное покрытие, нанесенное поверх стали с металлическим покрытием. Это может быть покрытие органической краской, нанесенное либо производителем стали до формирования плитки, либо производителем плитки после формирования плитки. Альтернативное покрытие может быть нанесено путем нанесения щебня или керамических гранул на сталь с основным металлическим покрытием и прикрепления клейким покрытием; обычно используется прозрачное акриловое покрытие.

Эти покрытия защищают стальную основу с металлическим покрытием, а также обеспечивают декоративную отделку.

Прессованная металлическая кровельная черепица устанавливается монтажниками, прошедшими обучение и назначенными производителями или их представителями, и обычно не поставляется другим монтажникам.

Долговечность

15.3.1.1 Долговечность

Принципы, лежащие в основе подробных требований к креплениям, накладкам, коррозии, совместимости и техническому обслуживанию, как описано в других разделах настоящего COP, также должны применяться к проектированию и установке прессованной металлической черепицы.

Исключения возникают из-за специфических различий между черепицей и другими формами металлической облицовки крыши и включают высоту нахлестов и конкретные размеры металлической черепицы и гонтов, предписанные в этом разделе.

Металлочерепица на стальной основе, встряска и черепица должны иметь оцинкованные горячим способом крепежные детали, совместимые с основным металлом и обеспечивающие срок службы, эквивалентный долговечности панели.

Панели крепятся к конструкции крыши путем горизонтальной фиксации через переднюю часть панели; а поскольку крепления подвергаются сдвигу, они обеспечивают устойчивость к подъему ветром, подходящую для очень высоких расчетных ветровых нагрузок.





Шаг

15.3.1.2 Шаг

Плитка с минимальным выступом 25 мм не должна укладываться на кровельные конструкции с углом наклона менее 12°, если это не одобрено в письменной форме производителем черепицы B.C.A. или территориальное управление.

Черепица, черепица или гонты высотой менее 25 мм не должны укладываться на кровельные конструкции с уклоном менее 15°.

Примечание. Шаг крыши не совпадает с шагом черепицы, потому что он зависит от высоты обрешетки и высоты бортика. Если минимальный шаг не может быть соблюден, перед началом работы должен быть утвержден метод в письменной форме или заявление производителя.



Подложки

15.3.1.3 Подложки

Проницаемая самонесущая подложка должна быть установлена ​​на всех новых крышах, как указано в разделе 4.3. настоящего Кодекса практики.

Подложка должна быть установлена ​​горизонтально с минимальным нахлестом 75 мм.

Первый отрезок подложки должен располагаться так, чтобы он лежал над обрешеткой карниза и бордюром, а также в желобе.

При укладке штампованной металлической черепицы подложка укладывается горизонтально поверх стропил до закрепления обрешетки, так что между подложкой и черепицей остается воздушное пространство, за исключением карниза.



15.3.1.3A Подложка из металлической черепицы



Каркас крыши

15.3.1.4 Каркас крыши

Монтажники должны убедиться, что каркас возведен по точной и ровной линии, прежде чем приступать к креплению крыши.

Осмотр и корректировка выравнивания каркаса должны быть выполнены до начала крепления крыши.



Обрешетка для черепицы

15.3.1.5 Обрешетка для черепицы

Обрешетка для черепицы должна быть:

• обработана бором при использовании в мансардной крыше;

• обработано h2.2 при использовании в конструкции кровельного покрытия;

• Пихта Дугласа влажностью менее 20%;

• KD Pinus Radiata с содержанием влаги менее 18%;

• минимум 50 мм x 40 мм для 9шаг стропил 00 мм; и

• минимум 50 мм x 50 мм для расстояния 1200 мм.

Защитная древесина с медным покрытием не должна использоваться с плиткой с покрытием Zincalume. Обрешетка, необходимая для расстояния между стропилами более 1200 мм, должна быть специально спроектирована и располагаться на расстоянии в соответствии с модулем черепицы.

Рейки с межосевым расстоянием 370 мм должны быть закреплены к стропилам или фермам поверх подстилающего слоя с помощью крепежа в соответствии с таблицами 10.1.5.A, B и

N.B. Для лат в разных центрах могут потребоваться разные значения.



15.3.1.5A Установка обрешетки

• Обрешетка должна иметь обрезанные прямоугольные концы и соединяться встык по центральной линии стропила.

• Смежные ряды обрешетки не должны соединяться на одном стропиле и должны охватывать не менее трех интервалов между стропилами на краю крыши.

• Обрешетка должна быть установлена ​​непосредственно за фасцией для крепления карнизной плитки.

• Карнизная плитка должна выступать за водосточный желоб минимум на 30 мм.

Рекомендуется, чтобы карнизные плитки выступали над желобом на 40 мм.

Так как обрешетка из карнизной черепицы устанавливается непосредственно за обрешеткой, положение следующей обрешетки вверх по стропилу будет меньше, чем расстояние между обычными обрешетками из черепицы. Положение этой обрешетки может варьироваться в зависимости от уклона крыши.

Край крыши должен быть принят за 20% ширины крыши, измеренной от фасции, баржи, ребра или линии конька, и будет применяться по всей периферии каждой плоскости крыши.

Разметка обрешетки отмечается на стропилах путем вбивания гвоздей по линии передней части обрешетки. Поверх нее на стропила укладывается кровельная подложка. Затем рейки укладываются от самой нижней части крыши вверх, используя маркерные гвозди, чтобы определить передний край рейки. Маркировочные гвозди удаляются перед укладкой плитки.



Сопротивление выдергиванию для различных конструкций

15.

3.1.5.1 Сопротивление выдергиванию для различных конструкций

15.3.1.5.1A Сопротивление выдергиванию в кН, необходимое для обрешетки для зданий с потолками

cpe = -0,9, cpi = 0, cp = 0,9

Макс. 0.61kPa

Размер прогона/обрешетки	Wind Zone 0.61kPa	Wind Zone 0.82kPa	Wind Zone 0.82kPa	Wind Zone 1.16kPa	Wind Zone 1.16kPa	Wind Zone 1.50kPa	Wind Zone 1.50kPa
mm x мм	mm	Low 32m/s	Low 32m/s	Medium 37m/s	Medium 37m/s	high 44m/s	high 44m/s	Very high 50m/s	Very high 50m/s
		M	P	M	P	M	P	M	P
50 x 40	900	0. 2	0,3	0,3	0.4	0.3	0.5	0.5	0.7
50 x 50	1200	0.2	0.4	0.3	0.5	0.5	0.7	0.6	0.9

M = основная часть крыши P = периферия



15.3.1.5.1B Сопротивление выдергиванию в кН, необходимое для зданий без перекрытий (но с проницаемой

наветренной стеной)

cpe = -0.9, cpi = 0.2, cp = 1.1

Purlin/ batten size	Max span	Wind Zone 0.61kPa	Wind Zone 0.61kPa	Wind Zone 0.82kPa	Wind Zone 0.82kPa	Wind Zone 1.16kPa	Wind Zone 1.16kPa	Wind Zone 1.50kPa	Wind Zone 1.50kPa
mm x mm	mm	Low 32m/s	Low 32m/s	Medium 37m /с	Средняя 37 м/с	high 44m/s	high 44m/s	Very high 50m/s	Very high 50m/s
		M	P	M	P	M	P	M	P
50 x 40	900	0. 2	0.3	0.3	0.5	0.4	0.6	0.6	0.8

M = main тело крыши P = периферия





15.3.1.5.1C Сопротивление выдергиванию в кН, требуемое для зданий без перекрытий (и с доминирующим

наветренным проемом)

cpe = -0,9, cpi = 0,8, cp = 1,7 batten size Max span Wind Zone 0.61kPa Wind Zone 0.61kPa Wind Zone 0.82kPa Wind Zone 0.82kPa Wind Zone 1.16kPa Wind Zone 1.16kPa Wind Zone 1.50kPa Wind Zone 1.50kPa mm x mm mm Low 32m/s Low 32m/s Medium 37m/s Medium 37m/s high 44m/s high 44m /s Very high Very high 50m/s 50m/s       M P M P M P M P 50 х 40 900 0. 4 0.5 0.5 0.7 0.7 1 0.9 1.3 50 x 50 1200 0.5 0.7 0.6 0.9 0,9 1,3 1,1 1,7

М = Основное тело крыши p = периферический фона

15.3.1.5.1.1.0215

Fastener Size No. kN Gun nail 90 x 3.15 1 0.4 Ringshank nail (gun/hand) 90 x 3.2 1 0.6 Gun nail 90 x 3.15 2 0.7 Twist Shank Nail 90 x 3.3 1 0.9 Purlin Screw c/s head 10g x 100 1 2. 5 Type 17 screw 14g x 100 1 7.3



Valleys

15.3.2 Желоба

Водосточные желоба должны быть изготовлены из того же металла или покрытия, что и черепица, или из совместимого материала, а когда черепица окрашена или покрыта, желоба также должны быть окрашены.

В тех случаях, когда используются потайные желоба или накладки не видны, они должны иметь срок службы 50 лет.

Выступ ендовы должен быть не менее 20 мм, а крепления не должны проникать в ендову.

Размер долины см. в разделе 5.4.7 Калькулятор пропускной способности долины.

Движение по крыше

15.3.3 Движение по крыше

Металлочерепица классифицируется как кровельное покрытие типа B, поскольку по ней нельзя ходить без разбора без риска повреждения.

Лица, которым разрешено ходить по металлической черепичной крыше, должны ходить только по поверхности черепицы, где ее поддерживает обрешетка, и носить обувь на плоской мягкой подошве, чтобы предотвратить повреждение черепицы и поверхностных покрытий.

Другие профессии должны быть проинформированы подрядчиком или руководителем участка о методе ходьбы по прессованной металлической плитке без причинения повреждений, и что расходы на ремонт поврежденной плитки ложатся на их плечи.

Установка ендовы

15.3.4 Установка ендовы

См. E Metal Tile Valley

Доски ендовы, установленные между нарожниками ендовы для поддержки ендовы и плитки, должны быть установлены так, чтобы их внешний край был как минимум из 90 мм от центральной линии долины. Доски Valley должны выдерживать точечную нагрузку 1,1 кН, которая принимается за вес мастера с сумкой с инструментами.

Желоба устанавливаются таким образом, чтобы вода стекала через заднюю часть и в водосточный желоб. Впадины удерживаются на месте зажимами, специально разработанными для расширения, или совместимыми гвоздями и шайбами, расположенными вдоль впадины или загнутыми над верхней кромкой впадины.

Ни при каких обстоятельствах крепеж не должен проникать в поверхность ендовы.

Стыки не должны иметь нахлест менее 200 мм.

Верхний конец ендовы должен быть обращен к вальмовым или коньковым обрешеткам на высоту обрешетки. Там, где две долины встречаются над слуховым окном, они вырезаются, формируются, соединяются и запечатываются так, чтобы они образовывали непрерывную долину.

Край плитки должен быть загнут не менее чем на 5 мм от дна ендовы.

Зазор между плитками на противоположных сторонах ендовы должен быть не менее 70 мм.

Доски Valley и доски, поддерживающие гидроизоляцию, должны иметь обработку H.3, а все металлические и деревянные части должны быть разделены подкладкой.

Накладки

15.3.5 Накладки

Стандартные накладки поставляются для большинства мест на крыше и бывают двух видов, только одна из которых используется на любой одной крыше. Все накладки и кровельные аксессуары изготовлены из того же основного металла, что и черепица.

• Длинные аксессуары имеют длину 2 м с крепежными отверстиями через каждые 500 мм, а также специальные аксессуары для коньков, ребер, барж, фартуков и стен.
• Короткие аксессуары представляют собой планки длиной 400 мм, которые можно использовать для выполнения большинства гидроизоляционных работ на крыше.

Специальные накладки изготавливаются в соответствии с требованиями производителя или кровельщика из стали без покрытия, а затем покрываются на заводе с использованием того же процесса покрытия, что и для плитки.



Конек

15.3.5.1 Конек

Плитки должны быть загнуты не менее чем на 40 мм по отношению к обрешетке, вальмовой доске или там, где они соприкасаются с вертикальной или наклонной поверхностью.

Заглушка конька или боковые накладки должны закрывать изгибы черепицы минимум на 35 мм.

Коньковая плитка сгибается, а затем обрезается, образуя изгиб, который подходит под конек/набедренную шапку или короткий аксессуар. Для обеспечения герметичности шва требуется плотное прилегание между плиткой и заглушкой конька.



15.

3.5.1A Ridge and Hip: Short Trim Installation







15.3.5.1B Ridge and Hip: Long Trim Installation



Hip

15.3.5.2 Hip

Tiles должны быть обращены к обрешетке или вальмовой доске не менее чем на 40 мм. См. 15.3.5.1A Конек и вальма: установка короткой обвязки и 15.3.5.1B Конек и вальма: установка длинной обвязки.



Фронтонные концы

15.3.5.3 Фронтонные концы

Концы плитки загибают минимум на 40 мм и укладывают на обрешетку, которая будет закрыта крышкой баржи или под металлической панелью. Если используется скрытый желоб, края плитки должны быть загнуты в желоб не менее чем на 20 мм.

15.3.5.3a Повзрением плитки

15.3.3.3b Тримка/крышка баржи

15.

3.3.3C Тримм баррель

0117

Мигающая металлическая плитка на стене

15.3.5.4. Мигающая металлическая плитка на стену

Огнеситы на стены должны быть расположены перед пливом плитка может быть вставлена ​​за мигающим.

Перед укладкой плитки должны быть завершены все подготовительные работы по подкладке, креплению карнизов, желобов и ендов, а также должны быть установлены все плиточные рейки.

15.3.5.4a Металлическая плитка к стене

15.3.4.4b Плисовая металлическая плитка для стены

Стена до крыши. Примыкания

Отливы на концах крыш, где крыша не заканчивается за стеной, требуют концевых отливов, которые обеспечивают направление воды в желоб. Достаточное количество материала должно выступать за пределы стены, чтобы установщики облицовки могли обеспечить атмосферостойкую отделку.

15.3.5.5A



Проходки

15.3.5.6 Проходки

Черепица, ограничивающая проходки воды, должна быть снабжена выступами и переливами для стока сверху.

Оклад должен заканчиваться на 15 мм за нахлестом головки плитки над отверстием и должен быть достаточно широким, чтобы закрывать ближайшее ребро плитки или выступ. Если конструкция представляет собой массивную каменную или кирпичную кладку, и под обшивку стены нельзя установить гидроизоляцию, следует вырезать штробу и установить в штробе накладную планку для защиты от непогоды.

Черепица Longrun

15.3.6 Черепица Longrun

Черепица Longrun представляет собой гибридную кровельную обшивку, обеспечивающую внешний вид прессованной металлочерепицы с фиксирующими свойствами металлочерепицы Longrun.

Минимальный шаг 8˚, а подложка и рейки крепятся так же, как и для прессованной металлочерепицы.

Размер модуля или шага профиля можно регулировать, а шаг черепицы можно изменять в соответствии с любым шагом обрешетки на существующей крыше или для изменения внешнего вида крыши.

Максимальная длина листа 7 м, однако возможны поперечные нахлесты.

Материал – сталь с металлическим покрытием, предварительно окрашенным, с пределом текучести G250 МПа. Его крепят гвоздями или шурупами на лицевой стороне плитки.

Листы должны укладываться наизнанку, работая справа налево, что предотвращает проскальзывание по линии желоба из-за обратного уступа в нижней части профиля.

Плитку Longrun можно изогнуть до радиуса 250 мм.



15.3.6A Долгосрочная металлочерепица





Строительные работы

15.3.7 Строительные работы

Требования раздела 13 «Правила работы на стройплощадке» также применяются к укладке металлочерепицы. Кроме того, все желоба, ендовы, кровельные желоба и кровля после завершения работ должны быть оставлены чистыми и свободными от мусора.



Укладка металлочерепицы

15.3.8 Укладка металлочерепицы

Специалист по кровельным работам установит, когда должна быть установлена ​​крыша после завершения всех вспомогательных работ.

Перед укладкой плитки должны быть завершены все подготовительные работы по подкладке, креплению карнизов, желобов и желобов, и все плиточные рейки должны быть на месте.

Если необходимо выполнить существенные работы, такие как текстурирование стен, на стене выше или рядом с местом укладки металлочерепицы, их следует укладывать после завершения таких работ.

Черепица должна быть осмотрена и выбрана, так как плитка другого цвета не должна укладываться на одной плоскости крыши. Если для одной работы требуется более одного поддона плитки, следует проверить однородность цвета.

Плитки, поврежденные во время укладки, должны быть удалены и заменены, а любые деформированные плитки или плитки с поверхностными повреждениями должны быть отбракованы.

Плитку следует укладывать от конька вниз, чтобы избежать ненужного движения, и ее можно укладывать в разорванном виде или прямо вниз по крыше.

Плитка водосточного желоба должна выступать за край облицовки, чтобы вода могла стекать прямо в водосточную систему, а плитка должна быть уложена так, чтобы вода не проникала в полость крыши.

Перед укладкой плитки необходимо определить направление укладки:

• Принимая во внимание возможность укладки профиля только в одну или в обе стороны;
• Внешний вид, так что колени смотрят в сторону от прямой видимости;
• С учетом преобладающих погодных условий.

Укладка плитки по периметру (за исключением плитки карниза) может быть завершена до укладки основной части плитки.

Качество изготовления

15.3.9 Качество изготовления

Графитные карандаши нельзя использовать для маркировки стальных изделий с покрытием AZ, поскольку углерод может вызвать преждевременное коррозионное разрушение покрытия.

Отделка срезов и изгибов плитки должна оставлять прямые линии вверх по секции крыши, чтобы обеспечить четкую линию для накладок.

При резке плитки для ее укладки на коньках, вальмах, ендовах и баржах следует избегать повреждения отделки поверхности гильотиной или ножницами по металлу. При продольной резке плитки перед резкой ее необходимо согнуть, чтобы уменьшить величину деформации, возникающую при сплющивании профиля при изгибе.
