Монтаж инфракрасного теплого пола — особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео

Содержание:

1. Основные характеристики теплого инфракрасного пола

2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола

Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем. Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

• мощность потребления колеблется в пределах одного м. кв на 45 — 67 Вт/м.ч;
• термопленочная лента имеет ширину до полуметра;
• наибольшая длина термопленочной ленты достигает 8 м;
• температурный режим, при котором пленка плавится, доходит до 130 градусов;
• характеристики питания составляют 220В на 50 Гц;
• общая доля ИК излучения в спектре достигает 95%;
• инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии. На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой.

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:

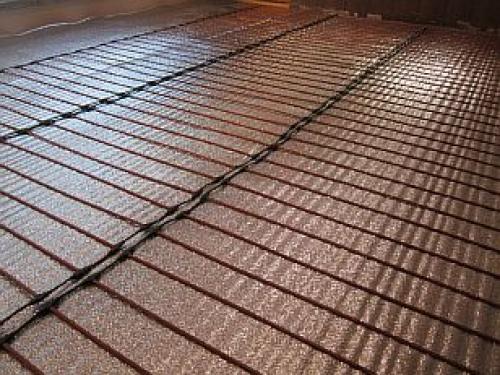

Инфракрасный пленочный пол: монтаж

При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: «Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема».

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: «Как используется инфракрасная пленка для отопления теплым полом».

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: «Как устроен инфракрасный теплый пол – принцип работы и правила монтажа».

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Монтаж инфракрасного теплого пола цена за м2 в Москве

Инфракрасный пол – слой пленки с электроподогревом, который кладется под ламинат или под плитку и делает пол теплым. Это удобно, приятно и к тому же полезно для здоровья.

Преимущества

По дому можно ходить не только без тапок, но даже без носков. Более того, пол станет настолько приятным, что вам самим захочется ощущать тепло кожей.

Пленочный пол экономичнее, ведь расходует меньше энергии. Классический электрический обогреватель имеет очень низкий КПД и к тому же неэффективен по своему строению. Для сравнения: расход мощности в час для обогревателя средних размеров – около 1,5 кВт (1500 Вт), а расход одного кв м пола с подогревом при выделении того же количества тепла – 0,5 кВт, то есть в три раза меньше. Расход термопола Calea – 45-60 Вт на м² в час, но работает подогрев не круглосуточно, а лишь тогда, когда пол «остывает». В холодные дни он работает по 10-30 минут в час.

Обогреватель нагревает неравномерно: образуются «теплые» зоны у обогревателя и «холодные» в дали от него, где эффект обогрева вообще не ощущается. Теплый пол хорош тем, что нагревает снизу вверх равномерно по всей площади, давая больше всего тепла ногам и оставляя минимум для потолка.

Как проходит укладка + прайс лист

Укладку пола делают наши опытные мастера из нашей компании с большим стажем. Работа очень простая: мы снимаем пол, делаем стяжку пленки и подключение нагревательных кабелей, после чего наконец укладываем пол обратно. Стоимость работ и цена материалов указана в таблице ниже. Мы прозрачны для своих клиентов.

Прайс-лист

Ответы на вопросы

Как это работает?

Система в корне отличается от технологии нагревателя. ИК излучение – это электромагнитное излучение, которое нагревает предметы и примыкает к красному световому спектру. Можно сказать, что это невидимые волны, которые не попадают в спектр глаза, но ощущаются телом.

Будет ли тепло доходит до поверхности, если у нас толстая плитка?

Да, будет. Теплый пол излучает лучи в широком диапазоне. Он не создает тепло самонагреванием, а излучает тепловые волны, которые похожи на те, что излучает радиовышка или Wi-Fi роутер.

Это безопасно? Что если пол сгорит?

В плане пожарной безопасности это раз в десять лучше других видов отопления, ведь он не может устроить пожар, так как в нем отсутствует нагревательный элемент.

Как это влияет на организм? Не приведут ли волновые колебания к плохому самочувствию?

Наоборот, инфракрасные лучи даже полезны для организма. Среди полезных эффектов отмечают улучшение иммунной системы, гормонального фона, обезболивающий эффект и улучшение кровообращения.

Инфракрасный теплый пол — плюсы и минусы

Характеристики инфракрасной нагревательной пленки
Плюсы	Минусы
1. Помещение укладки
Может монтироваться практически в любых помещениях: кухня, коридор, гостиная, др. жилые и нежилые помещения	Не рекомендуется данный вид теплого пола укладывать в ванной и в помещениях с высокой влажностью, а также там, где может пролиться вода
— ламинат — некоторые виды паркета — линолеум — ковролин — керамогранит — стяжка — плитка (только при специальной технологии укладки)	Особой аккуратности требует плитка. ИК теплый пол не взаимодействует с растворами (полиэтилен при постоянных нагревах и охлаждениях теряет свои качественные характеристики и в плитке лопаются швы) и пол приходит в негодность. Однако, если осуществить правильный монтаж под плитку, тогда это возможно. В таком случае теплый пол под плитку из пленку должен выглядеть таким образом:1. Подложка 2. ИК пленка 3. Пароизоляция 4. Лист ГВЛ или СМЛ 5. Плиточный клей 6. Плитка Действительно процесс сложный и требующих больших усилий. Проще разложить кабель или термоматы в монолитный слой раствора. Но многие все же монтируют пленку, так как у нее лучше прогрев напольного покрытия.
2. Напольное покрытие
Это еще один несомненный плюс. Производители инфракрасной термопленки дают гарантию на нее от 10-20 лет, часто на 50 лет, а некоторые даже пожизненную. Ни один вид теплых полов не имеет такой долговечности.
3. Срок службы
Инфракрасная нагревательная пленка является одним из самых экономичных видов теплого пола.	Не рекомендуется (либо с большой осторожностью) использовать в помещениях с высокой влажностью
5. Надежность
Является одним из самых надежных видов: отсутствие перегрева, защита от возгорания. Параллельное соединение полосок обеспечивает дальнейшую работу ИК пола даже при выходе из строя одной из карбоновых полосок.	Все качественные характеристики сохраняются только при 100% правильном монтаже и соблюдении всех рекомендаций производителей.
6. Экологичность
Термопленка для полаизготовлена из высокоэкологичных материалов, при ее использовании отсутствуют токсичные вещества, которые могли бы выделяться в воздух помещения.
7. Способ использования нагревательной пленки для теплого пола
Инфракрасный пленочный теплый пол можно использовать как дополнительный вид отопления, так и основной. При основном должно быть не менее 70% пола покрыто нагревательной пленкой.
8. Безопасность
Пленочный теплый пол является безопасным, а медицинские работники могут даже подчеркнуть его полезность. В результате действия энергии, переносимой инфракрасными лучами, улучшается кровообращение, обмен веществ. Также доказано его обезболивающее и противовоспалительное действие.
9. Варианты монтажа ик плеки для утепления пола
Неоспоримым плюсом является тот факт, что пленку можно монтировать не только в пол, но и в стену, на потолок. Можно организовывать локальные места подогрева и места сушилок (например, для обуви).	Технология укладки в пол заставляет поднимать поверхность пола достаточно высоко.
10. Монтаж
Инфракрасный теплый пол достаточно просто уложить самостоятельно, не прибегая к помощи специалиста. Достаточно следовать всем инструкциям от производителя.	Подключение к терморегулятору и первый запуск все же лучше сделать со специалистом.
11. Цена на инфракрасную пленку для отопления
Является самым бюджетным видом теплых полов. Недорогая стоимость делает пленочный теплый пол достаточно популярным.	У разных производителей цены на ИК пленку могут быть разными и отличаться довольно значительно, имея одинаковые характеристики. В нашем каталоге представлены только ведущие производители, которые не только несут наилучшие характеристики, но и предлагают свой товар по более выгодной цене.

Все услуги, которые мы предоставляем

Отделка помещений

Мы предоставляем профессиональные услуги по ремонту квартир, кухонь, комнат, санузлов в Москве и МО.

Дизайн интерьеров

Создадим для вас индивидуальный дизайн-проект. Большое портфолио дизайн-проектов.

Остекление

Качественное остекление балконов и лоджий, заказывайте установку пластиковых окон.

Установка кондиционеров

Качественный монтаж кондиционеров, подберем для Вашего помещения систему с оптимальными параметрами.

Снабжение материалами

Мы подберем и доставим строительные материалы хорошего качества и по доступным ценам.

Натяжные потолки

Один из самых красивых, долговечных и недорогих видов отделки. Многообразие форм, фактур, цвета позволяют воплотить любые дизайнерские фантазии.

ЗАКАЗАТЬ СМЕТУ НА РАБОТЫ

Цены по видам работ

Рекомендации по установке инфракрасных обогревателей

Инфракрасные обогреватели современные, производят чистое тепло, потребляют мало энергии, не требуют обслуживания. В зависимости от различных потребностей, существует устройство, подходящее для их удовлетворения. Хотите насладиться обволакивающим теплом на террасе? Или вам нужно быстро обогреть ванную комнату и холодные помещения вашего дома? Как лучше установить инфракрасную лампу?

Инфракрасные лучи нагревают без необходимости предварительного нагрева. Они не шумят, не выделяют запахов и конденсата, не рассеивают пыль. Вот почему они идеально подходят, особенно для аллергиков. Чтобы чувствовать приятное ощущение тепла на террасе или балконе даже в холодные дни, для этой цели подходят некоторые инфракрасные обогреватели.

Важно знать, что инфракрасные лучи не нагревают окружающий воздух напрямую. Они направляются на все внутренние объекты, которые затем высвобождают тепловую энергию, постоянно хранящуюся в окружающей среде. Чтобы иметь возможность рассчитывать на приятное тепло, тщательно продумайте, как и где разместить обогреватель. Следующие советы по установке помогут вам.

Инфракрасные лампы

Инфракрасный напольный обогреватель просто размещается на полу и, следовательно, может быть опорой, инфракрасная лампа также может быть установлена ​​на стене или потолке. В результате он уменьшился в размерах и, прежде всего, благодаря подсветке его можно использовать как настоящую лампу. Не случайно сегодня есть несколько коммерческих помещений, которые полагаются на эти решения.

Конечно, даже классические печи могут освещаться. Однако они могут стать довольно элегантным и утонченным выбором для предпринимателя, решившего разместить такой прибор в своем бизнесе. Кроме того, затраты на потребление ниже, чем у инфракрасной лампы. А затем, имея возможность разместить светильники на стене, есть еще более однородное освещение сверху.
Phormalab также предлагает напольные обогреватели с высоким полюсом для равномерного освещения определенного помещения.

КАК РАСПОЛОЖИТЬ ИНФРАКРАСНЫЕ ЛАМПЫ

Потолок : при установке на потолке инфракрасная лампа будет излучать тепло сверху. Чем выше он расположен, тем шире диапазон действия.
Два потолочных обогревателя : чем больше установлены лампы, тем больше будет радиус действия, поэтому он сможет окутать всех людей в помещении.
На стене : при размещении инфракрасной лампы на стене тепловое излучение будет отражаться на противоположной стороне, что, в свою очередь, будет выделять тепло, обеспечивая однородный обогрев помещения.
Напольный обогреватель : для обеспечения целенаправленного обогрева помещения, создавая ощущение комфорта

Быстрая и простая установка

Большим преимуществом инфракрасных излучающих панелей является то, что они питаются от электричества. Следовательно, их нельзя подключать к системе отопления или котлу. Их также не нужно кормить гранулами или дровами. Таким образом, с этой точки зрения они обеспечивают большую простоту установки. Сборку, которую вы можете выполнить самостоятельно, не прибегая к помощи какого-либо специализированного техника. Однако, если вы и «сделай сам» не очень ладите, то в этом случае лучше попросить помощи у более опытного друга.

Где разместить светильник

Для начала необходимо определиться с местом установки : панель желательно крепить на стены, обращенные внутрь, а не наружу, так будет лучше излучение. В случае потолочной установки высота от пола должна составлять от 2,20 до 3,20 м (это всегда обеспечивает более эффективное отопление). Также необходимо учитывать розетку питания, которая должна находиться недалеко от места установки. Следовательно, это позволяет не слишком показывать нить. Крепить панель к потолку с проволокой, которая, впрочем, дает широкое распространение, было бы не лучшим решением.

Затем необходимо рассчитать расстояния до объектов: фронтальные объекты должны находиться на расстоянии не менее 100 см. В то время как боковые на минимальном расстоянии 25 см. Несоблюдение этих мер приводит к падению урожая.

Определите точки установки: рассчитайте расстояния и не забудьте отметить точки, в которых будут установлены светильники. На этом этапе вам просто нужно закрепить излучающую панель: в мгновение ока вы уже закончили монтаж своей лампы обогрева.

Лампы для наружного обогрева: оцените степень защиты!

Очень важно сразу определить полезность и расположение инфракрасных ламп. Если ваша цель — разместить их на улице в саду или за пределами комнаты, убедитесь, что степень защиты — IPX5. То есть гарантированный уровень безопасности от струй воды с любого направления.

Сколько стоит установить электрическое инфракрасное отопление?

Сколько стоит установить электрическое инфракрасное отопление?

751 $

(Умеренный апгрейд)

Узнайте стоимость в вашем городе

Выполните свою работу в 3 простых шага

1

Howmuch.net находит лучших подрядчиков с самым высоким рейтингом в вашем регионе 00 39002 2 39003

Подрядчики предоставят вам бесплатные индивидуальные сметы

3

Сравните оценки и наймите подрядчика, который наилучшим образом соответствует вашим потребностям

Справочники по стоимости помещений

Кондиционирование и отопление (HVAC)

Затраты на электрическое инфракрасное отопление

Электрическое отопление может быть недорогим вариантом установки для дополнительного обогрева в распределенных точках дома, не требуя специальной вентиляции. Электрическое отопление может быть дорогим, учитывая цены на электроэнергию.

Вы обнаружите, что стоимость установки в среднем электрического инфракрасного обогревателя зависит от номинальной мощности устройства, наличия и длины электрической цепи, подготовки и специальных требований, а также ставки рабочей силы.

В следующей таблице значение «Стоимость рабочей силы» представляет собой то, на что способный мастер «сделай сам» должен рассчитывать, выполнив установку.

Электрическое инфракрасное отопление: установка кварцевого элемента с хромированными отражающими панелями на стене с деревянным каркасом. Предоставление всех сопутствующих материалов, расходных материалов, транспорта и оборудования. Обеспечьте всю отделку, окончательные корректировки и очистку.

Товар	Стоимость единицы		Количество	Стоимость линии
Базовый: установка и подключение одного агрегата мощностью 3,2 кВт (10 000 БТЕ/ч, длина 24 дюйма, 240 вольт) к существующей электрической розетке, включая один термостат.	434 $	по	1	434 $
Умеренный апгрейд: в дополнение к базовому для холодного климата, установите и подключите один блок мощностью 5 кВт (17 000 БТЕ/ч, длина 40 дюймов, 240 вольт) к существующей сетевой розетке.	$128	по	1	$128
Модернизация Deluxe: дополнительно к умеренной, установка новой цепи к существующим выключателям с использованием кабеля THHN на 30 ампер 600 В в металлическом кабелепроводе 1/2 дюйма EMT для поверхностного монтажа.	3,84 $	за фут	30	115 долларов
Стоимость материалов	677 $	по	1	677 $
+ Стоимость рабочей силы (базовое и среднее обновление)	$38	в час	5	$190
+ Стоимость рабочей силы (Делюкс)	42 $	в час	5	210 $
Общая стоимость	1 077 долл. США	каждый	1	1 077 $

Типичные преобразования единиц мощности:

1 тонна = 12 000 БТЕ/ч = 3,5 кВт = 4,6 л.с. и использование вентилятора.

Электрическое отопление без принудительной подачи воздуха имеет меньшую теплоотдачу и не подходит для больших площадей, например электрические плинтусные и другие лучистые обогреватели.
