Очень часто приходится делать ямы разной глубины и диаметра. Для этой цели как нельзя лучше подходит такой инструмент, как изготовленный ямобур своими руками. Для того чтобы сделать правильно этот инструмент, требуется знать его назначение и устройство. Задача по изготовлению ям в грунте на приусадебном участке является достаточно трудоемкой и тяжелой. Такие ямы могут использоваться для закладки фундаментов для различных небольших строений.
Схема устройства самодельного ямобура.
Использование инструмента позволяет упростить и облегчить подготовительный процесс. Изготовить самодельный ямобур достаточно просто, а польза от этого устройства в домашнем хозяйстве огромная. Этот инструмент имеет несколько разновидностей. В зависимости от габаритов приспособления устройства делят на несколько групп:
- ручные;
- мотобуры;
- гидравлические.
Все эти типы инструментов отличаются между собой не только размерами, но и техническими возможностями.
Помимо представленной классификации, эти агрегаты специалисты разделяют на два типа – горизонтальные и вертикальные.
Основное назначение, устройство приспособления и материалы для его изготовления

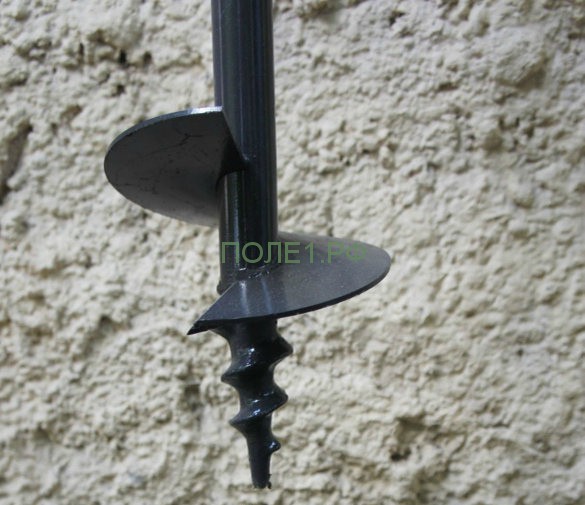

Устройство лезвия бура.
Инструмент применяется при выполнении большого количества операций на грунте. Агрегат позволяет подготавливать лунки для высадки деревьев и кустарников, которые обладают стержневой или смешанной корневой системой.
Агрегат используют для проведения выработки глины. Приспособление представляет собой незаменимое устройство при проведении заливки опорных оснований для лавок, столбов, опор для возведения навесов, парников и разнообразных видов ограждений и т.д.
Агрегат применяют при проектировании и сооружении компостных и выгребных, и сточных ям и колодцев. Агрегат можно применять при осуществлении измерения уровня залегания подземных грунтовых вод и при необходимости получения пробы грунта. Ямобур представляет собой незаменимое устройство при подготовке туннелей для проведения линий коммуникаций.
Ручное устройство в своем составе включает два главных конструктивных элемента, этими элементами являются рабочий орган и вертикальная стойка с рукояткой. Рабочий орган представляет круглый штырь. Для сборки этого штыря прикрепляется стальная полоса спиралевидной формы.
На нижнем конце спиралевидной полосы прикрепляется остро заточенное стальное лезвие из твердого сплава. При необходимости сделать углубление, имеющее большую глубину, то стойка бура может удлиняться при помощи дополнительных секций.
Для изготовления агрегата потребуется подготовить следующие материалы и инструменты:
Схема работы ямобура.
- труба или прут из стали с диаметром 0,5 дюйма и длиной 2 метра;
- металлический лист толщиной 1,5-2 мм;
- кусок металла для изготовления лезвия;
- аппарат для сварки;
- плоскогубцы;
- кусок резинового шланга для ручек;
- электроточило.
Чтобы обеспечить более эффективную работу приспособления, нижняя часть расплющивается и заостряется в форме копьевидного наконечника.
Сделать ямобур достаточно просто, при этом изготовление устройства не занимает большого количества времени.
В процессе изготовления потребуется наличие у человека самых простых навыков работы с металлом.
Вернуться к оглавлению
Технология изготовления инструмента
На начальном этапе изготовления устройства осуществляется подготовка рабочей части ямобура. Для изготовления рабочего сегмента бура следует сначала определиться с его внешним диаметром. После выбора размера внешнего диаметра рабочей части из листа металла вырезается круг заданного диаметра. В центре круга требуется сделать отверстие, которое должно быть равным диаметру штыря.
Необходимые материалы для изготовления ямобура.
После изготовления полученное кольцо растягивается по высоте таким образом, чтобы сформировались лопасти шнека устройства. В случае если планируется бурение глубоких ям, то для изготовления рабочей части приспособления требуется подготовить несколько заготовок.
Крепление заготовок к стойке требуется осуществлять при помощи сварки, сваривать элементы конструкции требуется с определенным шагом, который обеспечивает максимальную прочность конструкции.
После изготовления шнека агрегата можно приступать к изготовлению ножа устройства. Для того чтобы нож изделия имел высокую прочность и был очень острым, требуется для его изготовления применять сталь повышенной твердости. Такая твердость требуется для того, чтобы обеспечить легкость разрезания корней растений. Для этой цели лучше всего применять рессорную сталь, которая обладает высокой износостойкостью.
Размер изготавливаемого ножа приспособления должен строго соответствовать размерам изготовленного ранее шнека. Широкая сторона ножа затачивается для формирования режущей кромки. Для увеличения прочности режущего рабочего элемента его следует нагреть на огне до раскаления и приобретения красного цвета и после нагрева окунуть в машинное масло или холодную воду. Таким образом, осуществляется закалка рабочего элемента.
После изготовления режущий элемент закрепляется при помощи сварки в нижней части шнека.
После изготовления ножа и его установки на рабочий элемент приспособления приступают к изготовлению наконечника. В случае применения в качестве стойки сплошного металлического стержня в нем на конце высверливается отверстие, в которое вставляется наконечник и закрепляется сваркой. В случае применения трубы отверстие высверливать не требуется, а наконечник вставляется в трубу и приваривается. Завершающим этапом изготовления является изготовление и закрепление рукоятки. Размер ручки должен быть таким, с которым удобно работать, на ручки одеваются для удобства куски резиновой шланги.
Вернуться к оглавлению
Усиление конструкции и изготовление механических самодельных буров
Схема усиления ямобура.
Усиление конструкции бура позволяет проводить процесс бурения до глубины 2-3 метров. Вращение бура в такой ситуации может осуществляться за счет применения карданной передачи, которая связывается с силовой установкой.
Для этой цели применяется муфта между устройством привода и валом приспособления для бурения. Использование в качестве соединителя муфты обеспечивает предохранение инструмента от различных разрушений, возникающих в результате перегрузок и в случае возникновения аварийной остановки двигательной установки.
Механические, самостоятельно изготовленные буры, имеют вид тележки, опорой которых являются два колеса. На тележке монтируется двигательная установка и привод со всеми рабочими элементами системы.
Двигательная установка располагается на одном конце рамы, а монтаж кронштейна осуществляется на противоположном конце. За счет такого расположения элементов конструкции укрепляется вертикальная стойка агрегата для бурения с рукояткой, которая дает возможность управлять приспособлением.
Вернуться к оглавлению
Уход за буром и его использование
Для длительной службы бурового устройства за ним следует ухаживать определенным образом. После каждого применения агрегата требуется тщательно провести очистку приспособления от остатков земли.
Помимо этого, следует контролировать, чтобы в процессе работы не происходило повреждение краев лезвий. В случае появления последних требуется оперативно их устранять, проводя зачистку и заточку рабочего элемента приспособления.
Для того чтобы обеспечить устойчивость к коррозийным процессам следует обеспечить регулярную обработку поверхности с помощью антикоррозийной краски.
Перед началом процесса бурения следует при помощи лопаты снять верхнюю часть грунта и слегка взрыхлить его поверхность. Проведение этих операций позволяет обеспечить легкое вхождение рабочего элемента бура в грунт. После этого вхождение инструмента в грунт обеспечивается вращением ручки по часовой стрелке. В процессе выполнения операции бурения время от времени следует вынимать бур из ямы для его очистки от скапливающейся земли.
Буровые работы проводятся до момента, пока не пробурится яма необходимой глубины. В случае необходимости стойку инструмента удлиняют при помощи использования дополнительных колен.
При правильном использовании устройства и соблюдении всех правил хранения и эксплуатации приспособление способно служить на протяжении длительного времени.
как сделать своими руками, чертежи и размеры, навесной на минитрактор, видео
Автор Никита Степанович На чтение 5 мин.
Содержание
- Функциональность тракторного ямобура
- Разновидности конструкций
- Как работает устройство
- Как сделать ямобур самому
- Чертежи для самодельного изготовления ямобура
- Сборка и финальные доработки
- Можно ли самому сделать электромодель
Ямобуры на тракторах применяются при строительстве высотных зданий и в сельском хозяйстве для рытья колодцев и т.
д. С их помощью проще проводить коммуникации, ставить ограждения, облагораживать парковые зоны. Для каждого вида деятельности потребуется свой бур.
Функциональность тракторного ямобура
На базу колесного транспорта можно поставить 2 вида буровых модификаций:
- Стандартные ямобуры. Они могут разрабатывать неглубокие отверстия (не больше 3 м) без очистки. На них используются наращиваемые или телескопические насадки.
- Бурильно-крановые установки. Применяются для рытья глубоких скважин (до 20 м), а благодаря наличию подъемного механизма они убирают лишнюю почву.
Подобные машины используются для разных целей, например:
- Установки столбов.
- Закладывания фундамента будущего здания.
- Посадки деревьев.
- Постройки колодцев.
- Геодезической разведки грунта.
- Исследования мелкозалегающих подземных водоемов.
Также установки оснащаются вспомогательными механизмами, которые нужны для выполнения задачи, например, щетками, отвалами, лебедками.
Это позволяет не привлекать дополнительную технику.
Колесная основа обладает высокой мобильностью и хорошей проходимостью по бездорожью. Автомобиль может развить скорость не больше 40 км в час. А компактные буры на минитракторах помогают разработать породу в труднодоступных участках, где использование полноразмерных машин невозможно.
Разновидности конструкций
По типу используемого снаряда механизмы делятся на:
- Ударно-канатные. Вся конструкция строится вокруг желонки. Ее производят из круглой в сечении пустой металлической трубы радиусом 40-60 мм, а длиной — 2 м и больше. С одной стороны ставится железная ручка, а с другой — мягкий резиновый клапан. Труба прикрепляется к раме с лебедкой и медленно опускается в скважину. При соприкосновении с землей язык клапана отодвигается, а желонка забирает грунт и поднимает его наверх.
- Шнековые. К данному виду можно отнести большую часть буров для трактора. Они представляют собой стальные трубы с лентой радиусом 50-100 мм, а длиной больше 3 м.
При кручении почва по резьбе выходит наружу. Постепенно при углублении установку наращивают, присоединяя железные штанги. - Роторные. Они во время работы вымывают грунт. Их оснащают особыми твердосплавными коронками, а для подачи жидкости применяют мотопомпы.
По виду обрабатываемого грунта машины разделяются на буры для мягкой земли, твердых и скальных пород.
Как работает устройство
В основе любого бура находится металлический стержень с острым наконечником и лопастями. Первый упрощает углубление в почву, а лопасти занимаются подъемом земли. Бур углубляется благодаря вращению. Земля нарезается, после чего бур поднимается.
Диаметр скважины равняется размеру стержня.
А чем выше расположена винтовая часть, тем реже работникам придется вытаскивать механизм, но тем больше его масса. Поэтому нужно учитывать мощность грузовика во время работы.
Как сделать ямобур самому
На начальном этапе создания оборудования своими руками нужно подготовить основной элемент бура. Следует продумать его диаметр и длину в зависимости от поставленных задач. После этого можно приступать к изготовлению. Из заранее подготовленного железа вырезается круг по чертежу. В центре полученной заготовки делается отверстие для будущего штыря.
Данное колечко необходимо начать постепенно вытягивать по высоте для образования лопастей ямобура. Для установок, предназначенных для работы на большой глубине, придется сделать несколько таких колец.
Все элементы присоединяются к стойке путем сваривания.
При этом нужно помнить, что детали необходимо прикреплять с шагом, чтобы увеличить прочность конструкции.
Когда производство шнека завершится, пора переходить к подготовлению ножа. Чтобы он долго оставался острым, был крепким и легко разрезал корни деревьев, нужно приобрести сталь высокой жесткости. В профессиональной технике, использующейся при строительстве зданий, применяют рессорную сталь, которая отличается долговечностью.
Нож должен совпадать по размеру со шнеком, а для формирования острой кромки плоская часть лезвия затачивается.
Чертежи для самодельного изготовления ямобура
Чертежи для производства ямобура своими руками распространяются в интернете, однако доверять им не стоит, т.к. конструктор может быть некомпетентным. Лучше всего обращаться в компании, занимающиеся созданием данных механизмов. Они часто продают не только готовый продукт, но и документацию по созданию.
Сборка и финальные доработки
После создания и закрепления основы бура к стойке с помощью сварки необходимо закончить наконечник и поставить его на рабочую часть механизма. Если в качестве стойки выбран монолитный железный стержень, то на одном из концов нужно сделать отверстие. В проход вставляется наконечник. Если же использована стандартная стальная труба, ее можно не просверливать. Достаточно закрепить элемент.
Завершающим шагом подготовки устройства к работе является выполнение и крепление рукояти. Здесь нет ограничений по размеру, потому что это необязательный элемент, упрощающий использованием инструмента мастером. Для того чтобы бур было проще держать, металл покрывается ребристой резиной.
Можно ли самому сделать электромодель
Электрическая вариация отличается от стандартного бура тем, что она дополнена электродвигателем. Из-за него процесс рытья скважин ускоряется и требует меньше сил. А для механизмов, предназначенных для раскопки почвы больше 3 м, электропривод необходим. Включить улучшенный агрегат можно в сеть (если он используется недалеко от домов), а также его можно запустить с помощью двигателя, работающего на бензине, газе.
Чтобы сделать свой электробур, понадобится взять дрель и шнек. Эксперты рекомендуют приобрести инструмент от зарубежного производителя «Ребир», мощность такого прибора достигает 2 кВт. Однако нельзя забывать, что у дрели имеется третий конус, поэтому для работы понадобится токарный станок. С его помощью легко сделать специальные углубления с обеих сторон. К переходнику прикрепляется сверло с конусом и обрезается заостренная часть.
Из-за большого веса конструкции для ее использования нужно установить навесную электролебедку, способную поднять и опустить бур.
