Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Содержание:

  • 1 Из чего же она состоит?
  • 2 Пошаговое изготовление винтовых свай своими руками
    • 2.1 Наконечник из основания трубы
      • 2.1.1 Сварной наконечник
      • 2.1.2 Крестообразный наконечник
    • 2.2 Технология изготовления лопасти
    • 2.3 Защита от коррозии
  • 3 Самостоятельная установка

Из чего же она состоит?

  1. Ствол из трубы, толщиной не больше 35 мм.
  2. Нижняя часть сваи (башмак).
  3. Наконечник.
  4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

  1. Из картонного материала или трубы вырезается кусок треугольной формы.
  2. На окончание из трубы наносим разметку по секторам.
  3. На окончание трубы делаем лепестки в форме зубцов.
  4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
  5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

  • форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
  • Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.

Крестообразный наконечник

Технология изготовления:

  • Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
  • Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
  • Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

  1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
  2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий:

  • Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
  • Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
  • В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
  • Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.

Как делают винтовые сваи?

Для строительства любого объекта необходим фундамент, передающий нагрузку от сооружения на твердые слои почвы. Существуют разные типы оснований, обладающие достоинствами и недостатками. В последние годы огромную популярность приобрел винтовой фундамент, который отличается простотой, малой стоимостью и минимальными сроками обустройства.

Свайно-винтовые конструкции позволяют легко и просто строить сооружения различного назначения, потому многих собственников интересует, как делают винтовые сваи и можно ли самостоятельно изготовить опоры для дальнейшего применения? Самому сваи сделать действительно можно, однако по качеству они будут уступать заводским и, возможно, будут иметь далеко не все положительные характеристики, делающие опоры столь востребованными.

Преимущества строительства на свайно-винтовых фундаментах

Профессионалы рекомендуют выбирать заводские сваи, обладающие множеством преимуществ:

  • Быстрый монтаж. На подготовку и ввинчивание опоры обычно уходит не больше 20 минут, благодаря чему строительство фундамента можно выполнить за пару дней.
  • Отсутствие требований к грунту. Опоры обеспечивают зданию достаточную надежность практически на любой земле, включая болотистые, сыпучие почвы.
  • Отсутствие земляных работ. Для обустройства основания не нужно рыть траншеи и использовать специализированную технику.
  • Низкая стоимость. Свайный фундамент обходится дешевле ленточного в среднем на 50%.
  • Всесезонность. Строительство может выполняться в любое время года, зимой и во время выпадения осадков.
  • Простота установки. Для монтажа не нужно использовать специализированных инструментов и можно быстро обустроить основание для последующего строительства полностью самостоятельно

Как изготавливают винтовые сваи?

Популярность свайного строительства объясняется не только достоинствами таких конструкций, но и возможностью изготовить опоры самостоятельно. Такие изделия достаточно просты, они представляют металлическую трубу, на конце которой размещается острый наконечник с лопастями, обеспечивающим возможность ввинчивать ее в землю.

Чтобы сделать винтовую сваю самостоятельно, потребуются трубы достаточного диаметра и длины, листовое железо и готовые лопасти. Сначала из железа делают наконечник для трубы, сворачивая его конусом и сваривая по шву. Наконечник сваркой закрепляют на одном конце опоры и приваривают к нему лопасти, а затем обрабатывают все изделие антикоррозийными веществами, для защиты от ржавчины.

Процедура изготовления кажется очень простой, однако нужно учитывать, что при использовании самодельных свай никто не будет нести ответственность за их несущую способность, прочность и долговечность. Из-за этого изделия не рекомендуется использовать для строительства жилых домов и других тяжелых конструкций. А вот для возведения ограждений и легких навесов они вполне подойдут.

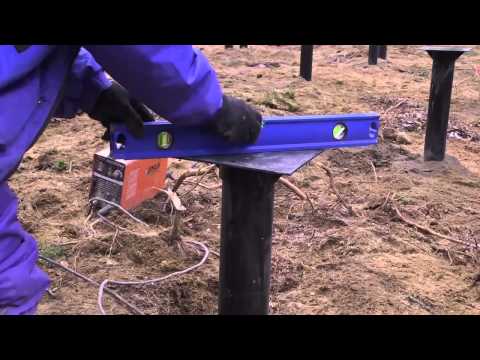

Установка опорных элементов (заводских и самодельных) выполняется одинаково. Осуществляется проектирование и разметка стройплощадки, сваи поочередно ввинчивают в землю на расчетную глубину, обрезают и бетонируют. Заливка полости труб бетонным раствором повышает нагрузку, которую они могут выдерживать, и защищает внутренние элементы изделия от коррозийных процессов.
