Печь булерьян родом из Канады. Она относится к печам длительного горения. Особенностью ее является наличие труб, которые располагаются вверху и внизу топки. Таким образом, этот агрегат является уникальной конструкцией, который используется и как газогенератор, и как отопительный прибор. Ее можно создать своими руками, используя чертеж и необходимое оборудование.

  • Конструкция печи булерьян своими руками
  • Как сделать печь булерьян своими руками?
    • Изготовление передней стенки и дверцы печи
    • Изготовление заслонки дымохода
    • Изготовление тепловой камеры
  • Достоинства и недостатки печи булерьян
  • Заключение

Конструкция печи булерьян своими руками

Ее топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

  • сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
  • после этого приводят печь в режим тления;
  • при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

  • отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
  • металлический лист, имеющий толщину 4 мм;
  • маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
  • отрезок трубы для дымохода диаметром 10−12 см;
  • петли для дверцы;
  • асбестовый шнур;
  • запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

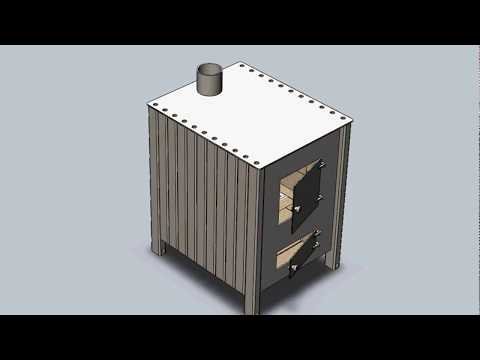

Печь булерьян врианты изготовления

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

  • воздух в воде нагревается очень быстро;
  • нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
  • конструкция несложна в установке и эксплуатации;
  • при правильной эксплуатации КПД печи достигает 80%;
  • при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

  • в качестве топлива используются только дрова;
  • большая часть генераторного газа уходит в трубу;
  • дымоотвод необходимо утеплять, независимо от материала;
  • при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
  • на поверхности конструкции постоянно сгорает пыль;
  • трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
  • во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Заключение

Следует знать, что печь булерьян легче приобрести в готовом виде, чем изготавливать своими руками. Но если все-таки принято решение делать ее самостоятельно, следует обязательно пользоваться чертежами для создания конструкции с точными параметрами. Только в этом случае она будет работать долгое время.

Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Содержание

  • 1 Как работает данная конструкция?

  • 2 Схема устройства классического «Булерьяна»

  • 3 Пошаговый инструктаж по изготовлению

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т.  е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

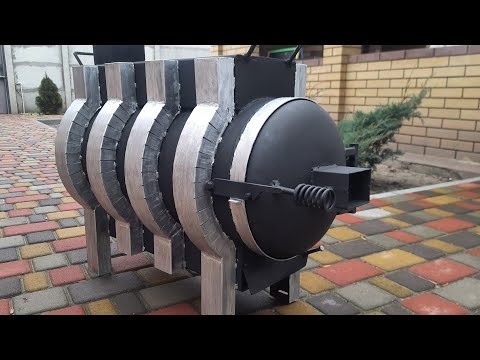

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

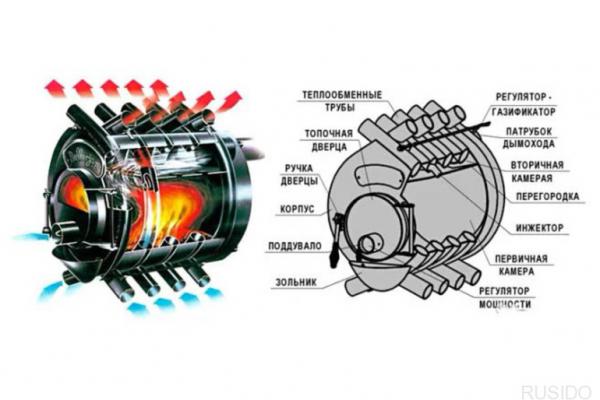

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

  1. Изготовление согнутых отрезков трубы.
  2. Изготовление устройства для отвода дыма и сбора конденсата.
  3. Изготовление заслонок для поддувала и отвода.
  4. Изготовление дверки для топочной камеры.
  5. Сварку каркаса из согнутых труб и установить в него перегородку.
  6. Приваривание листов металла в пространстве между трубами.
  7. Монтаж дверцы с замком.
  8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.
