Вытяжная вентиляция в доме
- Что такое вытяжная вентиляция и какие задачи она решает
- Типы вентиляции дома
- Виды приточного оборудования
- Организация вытяжной вентиляции
- Вентиляция с рекуперацией тепла
Что такое вытяжная вентиляция и какие задачи она решает
Вытяжная вентиляция в противовес приточной обеспечивает вывод отработанного воздуха из помещения наружу. Однако, как и приточная, вытяжная вентиляция редко используется сама по себе в жилых домах и квартирах. Как правило, она является частью приточно-вытяжной установки. Тем не менее, вытяжная вентиляция решает свои задачи, главной из которых является удаление отработанного/загрязнённого воздуха из помещения.
Типы вентиляции дома
Приточная вентиляция, насколько бы качественной она ни была, не способна в одиночку обеспечить комфортные условия пребывания в закрытых помещениях. Ведь приток свежего воздуха подразумевает под собой вывод отработанного ровно в таком же объёме.
При этом очень важно правильно рассчитать ещё и скорость движения воздуха (воздухообмена), ведь сквозняки или резкое изменение температуры способны только ухудшить атмосферу в доме, являясь причиной частых простудных заболеваний. Вот тут-то и встаёт вопрос, какую вентиляцию лучше выбрать: естественную или механическую?
Основным критерием, определяющим выбор типа системы вентиляции, является скорость движения воздуха, которая составляет:
· для естественной вентиляции – менее 1 м³/с
· для механической вентиляции – в среднем 3-5 м³/с
Логично предположить, что чем ниже скорость движения воздушных масс, тем менее это заметно человеку. На этом фоне естественная вентиляция представляется более комфортным вариантом. Но не спешите делать выводы!
Дело в том, что в случае с естественной вентиляцией для создания необходимого воздухообмена нужно сделать отверстие в стене довольно большого размера. Механическая вентиляция решает эту проблему за счёт принудительно создаваемого давления, поэтому и отверстие требуется гораздо меньшего размера.
Несмотря на то, что естественная вентиляция, на первый взгляд, кажется более предпочтительной, создать её правильно, не нарушив при этом требований СНиП, практически невозможно (особенно в многоквартирных жилых домах и больших зданиях, типа ТРЦ). Вот почему чаще всего устанавливается механическая вытяжная вентиляция. При этом система проектируется таким образом, что приток воздуха в помещение осуществляется естественным путём, а отток – механически.

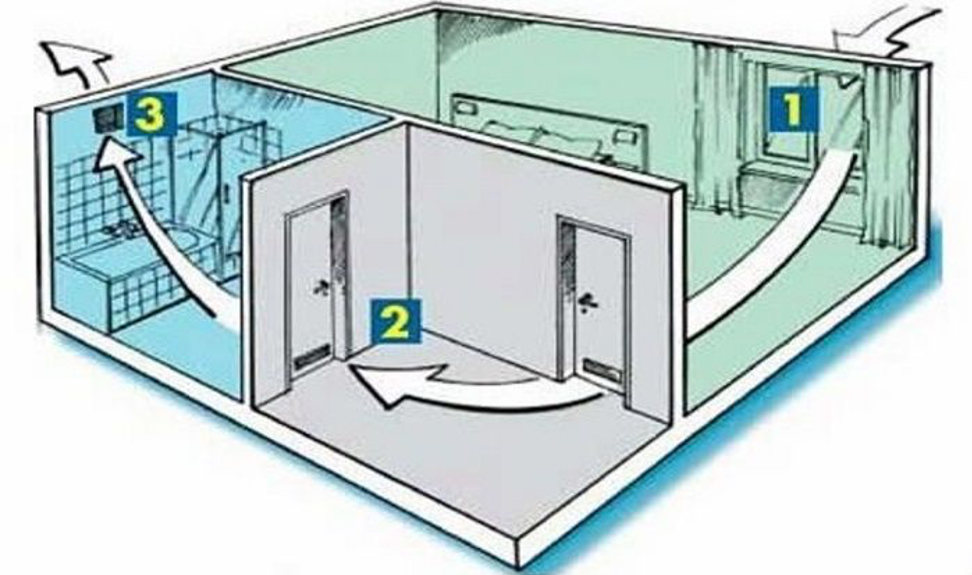

Такая организация воздухообмена предполагает, что даже при закрытых дверях помещения будут соединены между собой для беспрепятственной циркуляции воздуха. Для этого в дверных полотнах устанавливаются передаточные решётки. Как вариант, на этапе заказа и монтажа дверей можно предусмотреть расстояние от двери до пола не менее 20 мм.
Виды приточного оборудования
Чтобы выводить воздух наружу, нужно для начала обеспечить его приток в помещение.
До эпохи пластиковых окон главным «поставщиком» свежего воздуха в дом были окна деревянные.
Впрочем, нельзя не отметить, что и сама по себе технология строительства жилых домов предполагает обеспечение естественного воздухообмена через стены, вентиляционные каналы, коммуникации и т.д. Правда, объем воздухообмена в этом случае всё равно минимальный. Как правило, таких «поставщиков» свежего воздуха не хватает, а потому для вентиляции помещений часто используются дополнительные передаточные устройства:
· специальные вентиляционные отверстия в пластиковых окнах (включая функцию «микроклимат»)
· пристеночные клапаны (располагаются около радиатора или непосредственно за ним)
· клапаны фильтрации воздуха
· всасывающие вентиляторы
Необходимость в дополнительных устройствах притока воздуха объясняется несколькими причинами, главными из которых, на наш взгляд, являются:
· длительное время обновления воздуха. Без механической вытяжной вентиляции полное обновление воздуха в комнате с пластиковыми окнами, открытыми в режиме проветривания или «микроклимат», происходит примерно за 75 минут!
· из первой причины логично вытекает вторая: если летом просидеть больше часа с открытым окном не так сложно, то зимой сделать это практически невозможно.
Вот почему всё большее распространение получают пластиковые окна с вентиляционными щелями.
Обратите внимание! Оговаривать наличие вентиляционных щелей в пластиковом стеклопакете необходимо на этапе оформления заказа. Сделать вентиляционные щели в уже установленных окнах невозможно.
Если в вашей квартире/в доме пластиковые окна установлены без вентиляционных щелей, то проблему можно решить путём монтажа клапанов инфильтрации или пристеночных заслонок вблизи радиатора. Установка вблизи радиатора осуществляется для того, чтобы приточный воздух мог нагреваться. Да и сам клапан можно скрыть за шторой, чтобы он не бросался в глаза.
Обратите внимание! Как правило, пропускная способность клапанов варьируется в диапазоне 50-100 м³/с. Хватит ли вам такого объема приточного воздуха – зависит от площади, планировочных особенностей помещения, количества постоянно проживающих людей и ряда других факторов. Поэтому прежде чем выбирать тип вентиляционного оборудования, рекомендуем проконсультироваться со специалистами.
Организация вытяжной вентиляции
Создание вытяжной вентиляции предполагает проектирование и монтаж непосредственно самой вентиляционной системы (оборудование и воздухораспределительные приборы), а также установку вентиляционных приборов. К последним относятся: вентиляторы, воздушные клапаны, шумоглушители и т.д.
Вне зависимости от того, в доме какого типа организуется вентиляция (многоквартирный многоэтажный или частный одноэтажный), ещё на этапе строительства создаются специальные вентиляционные шахты, куда впоследствии могут быть установлены вентиляционные приборы.
Вытяжная вентиляция устраивается таким образом, чтобы самые «загрязнённые» помещения с тяжёлым воздухом (ванная, санузел, подвал, кухня) располагались в системе последними. В случае, если размера отверстия вытяжной вентиляции хватает для обеспечения необходимого воздухообмена, можно обойтись без установки дополнительного оборудования, а вытяжной клапан попросту прикрывать специальной решёткой.
Но, как мы выяснили выше, чаще всего размера вентиляционного отверстия недостаточно для создания комфортного микроклимата в доме/в квартире.
Самым распространённым дополнительным оборудованием для организации вытяжной вентиляции являются вентиляторы, которые монтируются в санузлах непосредственно на вытяжку или подвесной потолок. Вентиляторы включаются одновременно со светом с небольшой задержкой (до 50 секунд).
На кухне для принудительной вентиляции используется всем известная вытяжка. О том, какими бывают вытяжки, читайте в нашей статье «Установка вытяжки на кухне». Помимо удаления отработанного воздуха кухонная вытяжка также способна выводить из помещения копоть и неприятные запахи.
Полностью механическая приточно-вытяжная вентиляция имеет один недостаток – её эксплуатация приводит к увеличению расходов на обогрев помещения. Потому что приточный воздух, нагнетаемый с помощью вентилятора, нуждается в подогреве (имеем в виду в холодное время года), который осуществляется за счёт внутренних тепловых источников.
Это неизбежно приводит к увеличению расходов на обогрев. Сократить затраты и сэкономить на обогреве приточного воздуха позволит вентиляционная система с рекуперацией тепла.
Вентиляция с рекуперацией тепла
Вентиляция с рекуперацией тепла представляет собой более совершенную систему, в которой предусмотрен тепловой обмен между приточным и отработанным воздухом. Проще говоря, воздух обогревает сам себя. Происходит это за счёт рекуперативного блока.
В рекуператоре пересекаются восходящие и нисходящие воздушные потоки, в результате чего происходит теплообмен: тёплый отработанный воздух подогревает холодный приточный. При этом важным преимуществом рекуператора является то, что кроме теплого воздуха в помещение не возвращается ничего: ни запахи, ни пыль, ни загрязнения.
Вентиляционная система с рекуператором тепла стоит дороже. Но после её установки экономия энергоресурсов достигает 60%! Более того, систему можно модернизировать, установив блок автоматического контроля, благодаря которому комфортный микроклимат в помещении будет поддерживаться без вашего участия.
