Пошаговая инструкция по устройству углового камина своими руками

Камин является красивым и комфортным элементом в любом интерьере. Он позволяет провести вечер в уютном полумраке и тишине. Расслабиться помогут потрескивание дров и играющие лепестки пламени. Угловой камин, украшенный стильной облицовкой, станет оригинальным интерьерным решением, который создаст совершенно другую атмосферу в помещении. Такой декоративный элемент очень часто устанавливают в гостиной или просторном холле.

Разновидности угловых каминов

Угловые камины считаются самыми интересными видами. Ведь благодаря своему угловому расположению и красивому оформлению, можно создать так называемый «красный угол».

Самые распространенные угловые камины различаются в зависимости от количества направлений излучения:

• Одно излучение. Камин имеет массивную конструкцию. При сечении получается треугольник. Отлично подходит для помещений с большой площадью;
• Два излучения. В конструкции имеются усеченные полки: сверху и снизу. При сечении получается прямоугольник. Камин не очень большой, поэтому будет идеальным решением для небольшого помещения;
• Три излучения. Применяется очень редко. Такие камины дают тепло около себя. Для согрева всего помещения потребуется устанавливать воздуховод, который будет распределять тепло по всему периметру. Такую разновидность камина называют островным видом. По количеству получаемого тепла, их можно сравнить с обычным костром.

Выбираем кирпич

Довольно часто при строительстве камина используется красный кирпич. При выборе материала обязательно требуется учитывать его характеристики:

1. Поверхность кирпича должна иметь однородную цветовую текстуру;
2. Не допустимы различные изъяны на материале;
3. Поверхность должна быть ровной;
4. Все углы кирпича должны составлять прямой угол.

Также материал рекомендуется проверять на звук. Для этого необходимо просто стукнуть по нему молотком.

• Чистый звук говорит о качественном материале;
• Глухой звук является признаком плохой обработки. При изготовлении применялась недостаточная температура;
• Высокий звук. Обычно имеют материалы, у которых темно-серый или сине-черный оттенок. Это говориться о том, что кирпич пережгли.

Также нельзя использовать кирпич, имеющий белые пятна. Это означает, что материал был пересушен.

Материалы и инструменты

Для кладки углового камина потребуется не только красный кирпич, но и следующие материалы:

• кирпич, обладающий огнеупорным свойством. Потребуется для выкладки топочной части;
• рубероид – материал, позволяющий создать гидроизоляционную функцию;
• песок с карьера, имеющий острые грани;
• цемент М300-400;
• щебень, имеющий фракцию 2-5 см;
• а также глину, специальную смесь или шамотный порошок. Они необходимы для работы с огнеупорным кирпичом.

Кроме основных материалов потребуется запастись еще следующими необходимыми инструментами: водяным уровнем, молотком каменщика, резиновым молотком, болгаркой, кельмой и различными емкостями. Емкости потребуются для замешивания бетона, кладочного раствора и замачивания кирпича.

Основные этапы работ

Качественность будущего сооружения напрямую зависит от правильного выполнения всех технологий и в определенной последовательности. Если монтаж будет осуществляться самостоятельно, то рекомендуется перед началом деятельности нарисовать план всех рядов кладки. Он поможет не запутаться в рядах.

Перед  данным планированием необходимо определится с высотой и шириной отверстия каминной топки. Они должны высчитываться соответственно 3:2. Глубина топливника должна быть соответственно 2:1 или 3:2 по отношению к высоте отверстия топки. Если сделать глубину больше, то теплоотдача значительно уменьшиться. Если глубина будет меньше, то при каждом использовании камина, помещение будет задымляться. И с данной неприятностью не справиться даже хорошая тяга.

Чтобы увеличить теплоотдачу необходимо, чтобы задняя стенка имела небольшой наклон вперед.

Также схемы, помогут избежать разочарований при монтаже и позволят определить точное количество требуемого кирпича. Правда не рекомендуется приобретать точное количество материала. Его должно быть на 10% больше, на случай заводского брака или расколе при работе.

Для угловых каминов разрешается использовать красный кирпич, который когда-то уже был в употреблении. Главное, чтобы он был без сколов и трещин.

Когда схемы чертежей будут готовы, можно приступить к следующим основным работам:

1. Подготовительная деятельность;
2. Установка независимого фундамента;
3. Выкладывание основной части камина;
4. Вывод дымовой трубы.

Не стоит забывать о защите отверстия трубы от проникновения осадков. Для данной цели отлично подходит жестяной дымник или можно просто положить кирпич и сделать железную «шапочку».

Когда основные работы будут окончены, то начинается установка различных металлических элементов. К ним относятся: крепления топки, духовые шкафчики и дверцы. Топочная рамка и кладка должны иметь между собой уплотнитель. Он позволит избавиться от компенсации, которая возникает между металлом и кирпичом во время воздействия тепла. Внешнюю отделку производить не обязательно. Это зависит от предпочтений будущего владельца камина. Облицовочным материалом может быть изразец или известковые и меловые краски.

Подготовительная деятельность

Угловой камин является единственным вариантом, который подходит и для маленького, и для большого помещения.

Если камин будет прикасаться непосредственно к стенам из дерева, то требуется установить защитный слой из теплоизоляционного материала. Обычно стены камина удалены от стен дома на 2 см. Если нет желания проводить теплоизоляционный слой, то данное расстояние требуется увеличить до 5 см. Такое правило относиться и к заливке фундамента.

Не рекомендуется устанавливать камин вблизи окон. Иначе могут возникнуть сквозняки. Также нельзя делать камин напротив окон. Иначе все тепло будет направлено на окно, а не на обогрев помещения.

Устройство фундамента

Желательно, чтоб фундамент камина был независимым. Ведь вся конструкция имеет вес более 600 кг. Лучше всего, если фундамент под угловой камин будет заложен на начальных стадиях возведения дома. Если дом уже построен, то необходимо провести расчеты возможной нагрузки. Ширина фундамента должна быть на 10 см больше, чем ширина цокольного ряда.

1. Роем котлован больше требуемого фундамента на 10-15 см. Глубина должна составлять примерно 60 см.
2. Начинаем укладывать и утрамбовывать щебень слоем 10-15 см.
3. Делаем опалубку. Обрабатываем ее битумом или при помощи гидроизоляционного материала, просто выстилаем один слой. Укладываем готовую опалубку на дно котлована.
4. После этого заливаем бут и выравниваем его. Он состоит из цемента, песка и щебня соответственно 1:3:5. Бут укладывается ниже уровня пола немного меньше толщины кирпича.
5. Готовый фундамент необходимо накрыть полиэтиленом и оставить в таком положении на одну неделю.

Если требуется усиленный фундамент, то можно использовать арматуру.

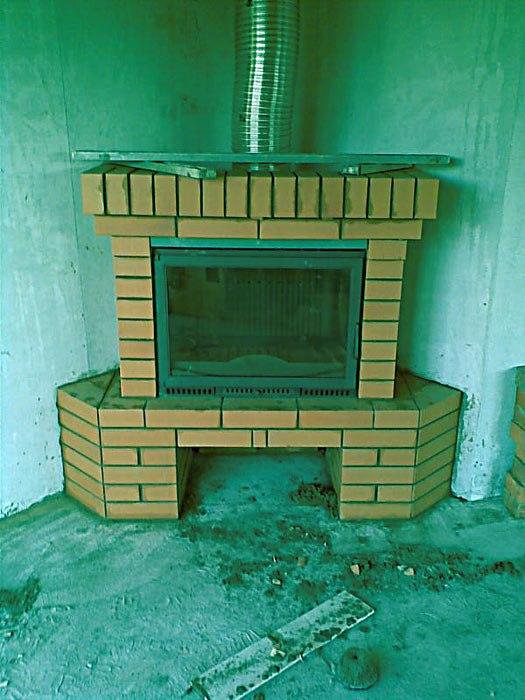

Кладка углового камина

Специалисты перед началом строительства тщательно подбирают кирпичи для каждого ряда и помечают их маркером. Также они убирают все неровности с поверхности материала и подготавливают его. Для этого кирпичи окунаются в воду и остаются в ней пока не прекратиться выделение воздушных пузырей. После этого материал необходимо просушить.

При укладке каждого ряда необходимо контролировать горизонтальность и вертикальность углов. Первый слой скрепляется цементно-песчаным раствором, а последующие – глиняно-песчаным.

Основные этапы укладки основания камина:

1. На подготовленный фундамент укладываются два слоя из гидроизоляционного материала.
2. Первый ряд выкладывается сплошным полотном.
3. В следующем ряду необходимо оставить место под металлический короб.
4. Третий ряд должен немного перекрывать короб для золы.
5. В четвертом ряду уже необходимо вставлять колосниковые решетки и оставлять место под топку. Именно здесь должен использоваться огнеупорный кирпич.
6. В пятом ряду начинаем формировать все стенки топливника. Данный ряд должен выступать вперед от предыдущих на 2-3 см.

Кладка топливника у камина

С шестого по девятый ряд начинаем выкладывать топливную камеру. Не стоит проводить перевязку керамического и огнеупорного кирпича. Если будут отсутствовать зазоры между ними, то это будет разрушительно сказываться на всей дальнейшей кладке и в процессе эксплуатации под постоянными перепадами температуры.

На десятом ряду можно начинать сооружать портал топки. Который будет продолжаться еще в следующих двух рядах. Он может быть представлен в арочной или сводчатой форме. Чтобы придать правильную и четкую форму порталу можно использовать кружало или временную опалубку.

Если планируется прямоугольная форма портала, то потребуется укладывать дополнительные два или три ряда. Верхняя часть портала начинается с того момента, как будут уложены перемычки, представленные металлическими уголками.

Если хочется иметь изогнутый каминный свод, то напуск должен быть постепенным. Главное чтоб он не превышал 50-60 мм в каждом ряду.

Тринадцатый и четырнадцатый ряд выкладывается шамотным кирпичом. При помощи него необходимо образовать зеркало, которое выглядит как наклонная стенка. Можно укладывать либо наклонно и вертикально, либо с выдвиганием вперед на 5 см. Данное зеркало должно завершиться к девятнадцатому ряду. После данного ряда стены топки начинают потихоньку сужаться.

На 21 ряду начинаем формировать печной зуб. Его выделяют в наклонной стенке и заканчивают оформлять в 23 ряду.

На 24 и 25 ряду начинаем выкладывать каменную полку. После этого устанавливается печная решетка и начинается формироваться дымоход.

Дымоход и дымовая труба

Дымоход является необходимой частью печи. По своей форме напоминает колпак. Внутри него может находиться стальная труба или дымоходные блоки, выполненные из керамики. Задняя стенка должна быть вертикальной, а боковые должны иметь постепенное сужение, которое выполняется под углом 45-60 градусов. Высота дымохода составляет более пяти метров. Расчет начинается от нижней поверхности топливника.

Стенки дымохода делаются достаточно толстыми. Это позволит избежать потери тепла.

После двух метров выкладки необходимо установить задвижку. Ее рамка должна крепиться при помощи жидкого раствора. После установки над дымосборником блока, начинается монтаж дымовой трубы. Труба и дымосборник крепятся при помощи цементного раствора.

Чтобы в канале дымохода не скапливался конденсат, и не возникло непредвиденное возгорание, требуется провести теплоизоляцию и термоизоляцию.

На вверху трубы требуется установить искроулавливатель и дефлектор. Первый необходим в целях пожарной безопасности. Данная конструкция представляет собой глухой конус, выполненный из металла. Со всех сторон эта деталь обтянута проволочной сеткой. Функцией дефлектора является увеличение тяги и защита трубы от попадания ветра.

Облицовочные работы

Если камин будет оставаться без дополнительной облицовки, то крайние кирпичи должны быть аккуратными и ровными. Раствор в данном случае не надо доводить до края лицевой части.

Если планируется дополнительная облицовка, то здесь имеются несколько вариантов. Можно использовать искусственные или природные камни. Красиво смотрится керамическая плитка и изразцы. Облицовочных материалов существует огромное количество. Его выбор будет зависеть только от вкусовых предпочтений будущего хозяина. При облицовке камнями, их рекомендуется покрыть лаком. Это позволит значительно облегчить уход за таким покрытием и улучшить декоративные свойства

Самым дешевым и простым способом облицовки является штукатурка. Правда, ее необходимо осуществлять только после усадки всей кладки углового камина. При помощи разнообразных шпателей, на данном материале можно создать всевозможные узоры. Даже можно провести колорирование штукатурки.

Довольно распространенным способом считается облицовка гипсокартонном. Он разрезается на определенные части и крепится при помощи специального металлического каркаса.

Преимущества угловых каминов

У угловых разновидностей каминов имеется довольно много преимуществ по сравнению с другими видами:

• Не требуют много места. Угловой камин смотрится также массивно, но при этом для его установки необходимо меньше места, чем для обычного камина.
• Можно установить как на дачу, так и в загородный дом. Камин способен согреть помещение до 120 м³.
• Данные камины поднимают температуру с 0⁰С до +20⁰С всего за час. Этот вид отопления считается эффективнее, чем любые печки или обогреватели.
• Высокая пожаробезопасность. За огнем в угловом камине можно наблюдать с любой стороны.
• Довольно часто угловые камины оснащены нагревательной поверхностью, поэтому их можно использовать для приготовления или разогрева еды.
• Красивый элемент декора. Будет выделяться в любом интерьере.

Качественно выполненный камин будет долгие годы согревать и украшать комнату.

Угловой камин своими руками — два несложных варианта

Угловой камин – это самый оптимальный и доступный вариант для тех, кто имеет дом с помещениями небольшой площади, так как подобное сооружение компактно и не займет много места. Угловой камин своими руками сложить вполне возможно, потому что его конструкция не включает особо сложных внутренних конфигураций и разветвленных каналов, в отличие от отопительно-варочных печей.

Угловой камин своими руками

Но, как бы ни была просто схема его строения, все равно необходимо иметь под рукой порядовку, которая упростит процесс возведения углового камина и не позволит совершить ошибок в работе.

Существует немало моделей угловых каминов, возведенных исключительно из кирпичей, а также комбинированных вариантов, состоящих из кирпичной кладки, металлического дымохода и кожуха, который закрывает трубу.

Итак, если подвести итог и определить преимущества углового камина, то к ним можно отнести следующее:

• Экономия материала при постройке такого камина – затраты существенно ниже по сравнению с печами, а также другими видами каминов, таких, как, к примеру, островными или пристенными.
• Компактность такого камина позволяет возвести его как в большом коттедже, так и в маленьком дачном домике.
• Выложить угловой вариант камина будет, наверное, под силу даже неопытному мастеру, так как ошибиться в схеме порядовки очень трудно. Ну а если получается не очень аккуратная внешняя кладка, то ее вполне можно замаскировать декоративной плиткой или же каменным готовым порталом. Кроме этого, для придания декоративности камину часто используют штукатурную смесь.
• Ну и, конечно же, функциональная и эстетическая ценность постройки. Камин придаст комнате комфортность и уют, ведь трудно найти человека, который не любит посидеть около горящего огня холодными вечерами с чашкой чая или ароматного кофе.

Проект камина

Проектировать и закладывать такую постройку, как камин рекомендовано еще в процессе обустройства фундамента под постройку дома. Так будет легче делать под него основу, которая, впрочем, ни в коем случае не должна быть объединена с общим фундаментом. При желании и необходимости и уже построенный дом вполне возможно дополнить угловым камином. В любом случае, необходимо будет провести ряд подготовительных работ.

Обычно все начинается с карандашных набросков

Как и любую солидную постройку угловой камин начинают с составления эскизных набросков и разработки проекта. Сначала нужно определить конкретное место — угол, в котором камин будет установлен, а затем на листок бумаги можно нанести предварительно изображение желаемой формы и приблизительного дизайна этого сооружения — так наглядно можно будет оценить предполагаемый результат.

Нужно «примерить» камин к планируемому месту его установки

Камин может иметь в нижней части фронтона зольник или нишу для хранения дров. По бокам от портала иногда располагают полки — тумбы, сложенные из кирпича, на которые позже устанавливают напольные вазы или вазоны с комнатными цветами.

Ниши очага камина могут отличаться друг от друга по форме — в зависимости от выбранной модели. Они бывают прямоугольными, трапециевидными и квадратными, имеющими форму полукруглой арки с ровным или вытянутым полукругом.

Готовая металлическая топка с прозрачными дверцами из жаропрочного стекла — с ней работа значительно упростится

Кроме этого, иногда камин снабжается встроенной металлической топкой с дверцей, оснащенной жаростойким стеклом. Этот элемент облегчает общее строительство и оборудование всей конструкции, так как топка может быть попросту обложена снаружи кирпичной кладкой.

Все эти детали нужно учесть, составляя рисунок, и только на основании его и размеров выбранного места установки затем можно составлять чертеж строения, а затем и подбирать схему порядовой кладки.

Примерный расчет размеров камина

Камин должен хорошо функционировать, а значит – в полной мере отвечать требованиям, к таким постройкам. Сюда можно отнести следующие моменты:

• Камин должен иметь хорошую тягу, которая не позволит возникнуть задымлению в комнатах, но и не вытянет все тепло в трубу. Кроме того, тяга должна обеспечивать также легкое и быстрое разжигание огня в топке.
• Сам камин должен обеспечивать равномерный и быстрый прогрев помещения за счет высокой теплоотдачи.
• Не использующийся камин не должен становиться причиной выстуживания помещения.
• Ну и, понятно, что при своей компактности камин все же должен служить одним из главных украшений интерьера комнаты.

Для того, чтобы добиться в максимальной степени всех этих качеств, нужно хорошо просчитать размеры постройки и отдельных ее элементов.

Топка

Для того, чтобы в комнате, где установлен камин, был не только уютный интерьер от вида живого пламени, но еще и было тепло, нужно правильно выбрать размер топки.

Его рассчитывают, опираясь на размеры площади комнаты. Полученную величину необходимо разделить на пятьдесят, и получившиеся значение примерно определит площадь проема топки. Если комната совсем небольшая, то и размер топки будет составлять всего от 0,35 до 0,55 м². Таблица приблизительных размеров, наиболее приемлемых для небольших помещений (до 29 квадратных метров), приведена ниже:

Площадь помещения (кв. м)	Размеры топочной части (см)			Труба
	Высота	Ширина	Глубина	размеры отверстия (мм)
10	38.5	53	1 кирпич	140 х 140
	(5 рядов)	(2 кирпича)
15	46	66	1,5 кирпича	140 х 270
	(6 рядов)	(2,5 кирпича)
20	53.5	79	1,5-1,75 кирпича	140 х 270
	(7 рядов)	(3 кирпича)

Идеальными пропорциями для каминного очага считается соотношение ширины и высоты — 3:2, то есть ширина должна быть больше высоты.

Не менее важно рассчитать глубину очага, так как от нее тоже зависит эффективность функционирования камина. По существующим, проверенным практикой правилам, глубина топки должна составлять половину или же ⅔ от ее высоты.

Размеры камина должны быть выдержаны в определенной пропорции

Если размеры будут увеличены, то камин вряд ли даст большое количество тепла в комнату, так как весь жар будет немедленно вытягиваться в трубу, а для поддержания огня потребуется чрезмерное количество дров.

Если же глубина топки будет меньшего нужного размера по отношению к высоте, то в комнате с большой вероятностью может возникнуть задымление.

Дымоход

Очень важно правильно рассчитать размеры дымохода, так как именно от этого будет зависеть, насколько хорошей будет тяга, и насколько хорошо будут прогорать дрова. Для этого нужно определить высоту и диаметр трубы дымохода. Обычной пропорцией считается сечение дымохода в размере одной десятой площади окна топки . Если труба имеет круглое сечение, то оно должно быть диаметром не меньше, чем 150 мм.

Общая высота дымоходной трубы должна быть не менее пяти метров, но иногда ее поднимают и выше — это будет зависеть от расположения относительно конька крыши. Здесь придерживаются своих особенных закономерностей – они представлены на прилагаемом рисунке.

Расположение дымоходной трубы на крыше относительно конька

Существуют специальные программы (можно поискать их в интернете) которые позволяют быстро и на высоком профессиональном уровне произвести расчет камина и тут же составить его полную порядовку. Пример такой работы приведен в видеоролики ниже. Кстати, этот проект вполне можно брать за основу для самостоятельной выкладки – снять с видео всю наглядную порядовку не составит особого труда.

Видео: пример составления проекта камина с помощью прикладной программы SketchUp

Материалы и инструменты для работы над камином

Составив схему, можно переходить к приобретению материалов. Рекомендовано разбить всю работу на этапы, и для каждого из них определить список необходимых материалов.

Начинают возводить камин всегда с фундамента, затем идет кладка портала, топки и дымохода. Ну и третьим этапом готовое сооружение приводится в порядок, и при необходимости декорируется с помощью керамической плитки или штукатурных смесей.

Для фундамента понадобятся следующие материалы:

• Гидроизоляция. В качестве гидроизоляционных материалов можно использовать полиэтиленовую пленку и рубероид.
• Щебень средней фракции и речной песок для изготовления раствора. Песок, кроме того, понадобится для засыпки в котлован первым слоем, который станет играть роль изолирующей подушки.
• Доски будут необходимы для постройки опалубки, в которую будет заливаться бетонный раствор. Опалубку делают стационарную или временную. Если выбран временный вариант, то при его монтаже в остающиеся между грунтом и фундаментом зазоры засыпают гравийно-песчаную смесь.
• Также опалубкой могут послужить металлические листы, которые легко извлекаются после застывания раствора.
• Готовая металлическая сетка или стальной прут диаметром  8 ÷ 10 мм используются для армирования бетона, заливаемого в фундамент. Если приобретается арматура, то для ее скрепления может понадобиться проволока, с помощью которой отдельные прутья связываются между собой в общую сетчатую конструкцию.

Для возведения стен камина и дымохода, нужно будет подготовить:

• Полнотелый кирпич двух видов — красный обожженный и шамотный. Первый из них понадобится для основной кладки, а второй — для участков, которые будут непосредственно контактировать с огнем и областью высоких температур, то есть для топки и начала дымоходной трубы.

Красный обожженный кирпич подойдет для стенок камина

Кирпич рассчитывается поштучно, и его количество напрямую зависит от выбранной модели камина.  Обычно для углового камина, в зависимости от размера, достаточно от 360-ти до 600 штук. Рекомендовано к получившемуся количеству стройматериалов добавлять еще 15%, на случай некачественных экземпляров, непреднамеренного боя и других непредвиденных обстоятельств.

Топка же должна быть отделана шамотным жаростойким кирпичом

• Для изготовления раствора можно использовать цемент, глину и песок, в пропорциях 1:1:3, или же глиняную смесь с добавлением песка. Кроме этого, в специализированных магазинах несложного приобрести специальные сухие составы, которые предназначены именно для кладки отопительных сооружений – печей или каминов.

Готовая сухая строительная смесь для кладки печей и каминов

Важно знать то, что весь шамотный кирпич следует класть только на хорошо замешанный и протертый раствор из глины с небольшим добавлением песка и цемента (цемент здесь нужен, в принципе, для ускорения схватывания смеси).

• Металлические уголки, размером 50×50 или 60×60 мм. Их длина будет зависеть от размера ширины топки с добавлением к ней 300 мм и умноженная на два. Уголки нужны для перекладывания проемов ниш топки и дровяника, если, конечно, таковой предусмотрен. Для нижней ниши количество уголка рассчитывается таким же образом.
• Если топка будет изготавливаться в виде арки, то придется подготовить лист фанеры для шаблона и деревянные бруски для подпорок.

Если планируется фигурная арка над топкой, то нужно приготовить материал для шаблона

• В том случае, дымоход будет монтироваться из металлической трубы, то ее понадобится не менее 5 метров, а возможно и больше, в зависимости от высоты потолка и расположения конька крыши.
• В магазине печных аксессуаров приобретается металлическая задвижка с длинной ручкой. Если такого магазина нет, то подобное изделие не должно составить труда в изготовлении для хорошего слесаря – сварщика.

Задвижку можно приобрести или заказать у мастера

• Если будет устанавливаться готовая чугунная топка, то приобретается и она. В этом случае работа намного упрощается, но денежные расходы — увеличиваются.
• Для изоляции стен необходимо будет приобрести листы жаростойкого материала, например, асбеста.

Асбестовые листы — отличный материал для жаростойких прокладок

• Для отделки готового камина можно использовать разные материалы — это может быть облицовочная плитка, имитирующая камень, керамическая плитка, декоративная штукатурка или даже готовый портал из натурального или искусственного камня.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Инструменты для работы

Естественно, понадобятся определенные инструменты, которые нужно приготовить заранее, чтобы не отвлекаться и не искать их в процессе работы.

Необходимые инструменты для кладки камина

• Строительный уровень поможет соблюдать идеальную горизонталь швов кладки. Им проверяют каждый из уложенных рядов и, при необходимости, сразу же вносят необходимые коррективы.
• Рулетка нужна для проведения разметки и для контроля линейных параметров деталей и общей конструкции. Может быть удобна и линейка – например для измерения нужной длины кирпичей, так как не всегда ряд выкладывается только из цельных блоков — иногда приходится подгонять размеры кирпича с помощью спиливания или раскалывания.
• Мастерок необходим для нанесения раствора при кладке кирпичных рядов и очищения стенок от излишков, выступивших наружу.
• Резиновым молотком аккуратно подбивают кирпичи, выступающие выше других в ряду, тем самым делая его по максимуму ровным.
• Шлифмашинкой отрезается необходимая часть кирпича. Для того, чтобы надрез получался ровным и гладким, в аппарат устанавливается специальный алмазный или корундовый круг, предназначенный для резки камня.
• Кирочка нужна для раскалывания кирпича. Иногда приходится делать это по надпилу, произведенному шлифмашинкой.
• Емкости для раствора и воды.
• Шпатель среднего размера для забора и накладывания раствора на мастерок. Некоторые мастера используют шпатель вместо мастерка.
• Отвес нужен для ревизии вертикальности плоскостей стен.
• Правило необходимо для разравнивания стяжки фундамента.
• Уголок потребуется для выверения перпендикулярности углов кладки.
• Расшивка понадобится в том случае, если камин не будет оформляться декоративными материалами.
• Лопата нужна для перемешивания большого количества раствора.

Строительство углового камина

Фундамент для камина

Какая бы модель углового камина ни была выбрана, начинать его возведение придется все равно с устройства фундамента. Работы почти всегда проводятся по одинаковой схеме, поэтому представленное описание подойдет к любому варианту камина. Нужно учесть и то обстоятельство, что фундамент должен быть больше основания камина на 80 ÷ 100 мм.

Котлован для фундамента повторяет форму углового камина

• Перед тем как устраивать фундамент, придется поработать лопатой, так как под него должна быть подготовлена надежная основа. Котлован должен иметь глубину 500 ÷ 700 мм и иметь форму основания будущего строения плюс еще по 80 ÷ 100 мм в каждую сторону.
• Дно ямы хорошо утрамбовывается, и на него засыпается слой песка не менее 100 ÷ 120 мм, который поливается водой и снова утрамбовывается.
• Далее, сверху песчаного слоя засыпается щебенка. Ее тоже нужно утрамбовать, и этот слой также должен иметь толщину в 100 ÷ 120 мм.
• На щебень устанавливается арматурная сетка или арматура, которую связывают проволокой.
• Затем вдоль стен устанавливаются асбестовые полоски, которые будут способствовать не только защите стен от перегревания во время топки камина, но и помогут сохранить и направить тепло обратно в помещение.
• С внешней стороны фундамента устанавливается опалубка.  Если форма основания будет полукруглой, то для опалубки используют металлический лист, толщиной в 1—2 мм, который легко примет нужное положение. Снаружи лист временно подпирается стойками из кирпичей.

Если фундамент планируется сделать прямолинейной формы, для опалубки используют доски, которые скрепляются между собой. При наличии между ними щелей изнутри на доски закрепляется полиэтиленовая пленка — она сохранит влагу в растворе на нужное время и не позволит раствору вытечь из формы в момент заливки.

• Затем, изготавливается раствор. Первый слой бетона обычно делают грубым — он состоит из гравийно-песчаной смеси и цемента в пропорциях 3:1. Толщина этого слоя может составлять от 100 до 150 мм в зависимости  от запланированной высоты фундамента.
• После того, как произойдет схватывание первого слоя, можно заполнять оставшееся пространство более тонким раствором из песка и цемента, смешанных в пропорции 3:1. Поверхность залитой плиты нужно выровнять правилом и оставить схватываться. Немного позднее, после того, как палец перестанет оставлять след на схватившемся бетоне, фундамент можно будет временно накрыть полиэтиленовой пленкой, чтобы влага не слишком быстро испарялась. Особенно это важно сделать, если на улице стоит высокая температура. Рекомендуется первую неделю, кроме того, ежедневно увлажнять поверхность обычной водой. Обычно срок полного созревания должен составлять порядка четырех недель.

Фундамент залит и набирает прочность не менее месяца

• После застывания бетона, поверхность фундамента покрывается двумя слоями рубероида, вырезанного  по нужной форме.

Подготовка к кладке камина

Опытные печники всегда владеют собственными секретами, которые получены ими в течение многих лет работы в этой области. Неплохо было бы знать хотя бы некоторые из них, прежде, чем начинать кладку камина.

• Если камин возводится в уже построенном доме, необходимо продумать правильное его расположение, учтя местонахождение стропил крыши и балок перекрытия.
• Кроме этого, нужно учесть, что постройка камина в готовом доме принесет в него вместе со стройматериалами достаточно много пыли и грязи, поэтому было бы очень неплохо перед началом работ полностью освободить комнату от всех предметов интерьера, в том числе и от мебели.
• Кладка камина начинается только по прошествии месяца после заливки фундамента, как бы ни казалось, что уже через 2 ÷ 3 недели все полностью готово.
• Перед кладкой на глиняный раствор рекомендовано вымачивать кирпичи в течение одних — двух суток. Подготовленный материал меньше будет впитывать влагу из раствора, что позволит им высыхать равномерно. Это обязательно даст положительный эффект —  раствор на швах не станет растрескиваться.

Перед началом кладки кирпичи рекомендовано замочить в воде

• Чтобы не допустить кардинальных ошибок в конфигурации рядов кладки, опытные мастера советуют предварительно произвести процесс возведения камина насухо, то есть без применения раствора. Только досконально разобравшись в схеме работ, переходят к основательной кладке, но даже и после этого, перед выкладыванием каждого ряда на раствор, он обязательно выкладывается еще раз насухо.

Уяснив эти тонкости, можно переходить непосредственно к кладке самого камина.

Порядовки для кладки углового камина

Вниманию читателя будут представлены два варианта порядовок углового камина. Обе модели – достаточно популярные, так как отличаются простотой схемы и эффективностью в эксплуатации.

Первый вариант

Этот вариант камина разработан мастером В. Быковым и проверен многолетним использованием. В результате он полностью доказал свою эффективность благодаря своей продуманной конструкции. Кроме этого, это строение достаточно компактно, и подойдет даже для совсем небольшого помещения.

Внешний вид и вертикальный разрез камина В. Быкова

Для этого вида камина, кроме уже упомянутых выше материалов, потребуется колосниковая решетка для топки, имеющая размер 250×250 мм, и металлические полосы, толщиной в 5 мм и шириной в 30 ÷ 50 мм, для создания потолка над нишами.

Схема порядовой кладки камина В.Быкова

На подготовленном, упрочненном фундаменте размечается местоположение первого ряда каминной кладки. Так как первый ряд задает правильность вертикального направления стен, к этому начальному этапу работы нужно подойти с максимально возможной ответственностью.

• Первый ряд выкладывается согласно нанесенных на фундаментную основу разметок, по схеме порядовки, с соблюдением всех размеров и правильности расположения кирпичей.
• Второй и третий также кладут, строго придерживаясь рисунка на схеме порядовки.
• На четвертом ряду закладывается основание топки, поэтому центральную часть этого ряда лучше всего выкладывать шамотным кирпичом.
• На пятом ряду оформляется поддувальное отверстие или зольник. На кирпичи, обрамляющие камеру, накладывают отрезки металлических полос, которые должны быть надежно закреплены, так как на шестом ряду на них будет укладываться колосниковая решетка.
• Шестой ряд выкладывают по схеме шамотным кирпичом, с устройством в нем колосника.
• На седьмом ряду начинается оформление топки и сторон портала.
• С восьмого по двенадцатый ряд выводятся стены портала, как показано на схеме, со строгим соблюдением расположения и подгонки кирпичей в каждом из рядов.
• На тринадцатом ряду устанавливаются металлические перекрывающие топку полосы, а лучше уголки, имеющие размер 600×50×5 мм. Кирпичи также выкладываются по указанной на схеме конфигурации.
• С четырнадцатого по пятнадцатый ряды идет кладка так называемого «зеркала», которое способствует задержке тепла, не позволяя ему напрямую уходить в трубу, а также дает нагретому воздуху направление в сторону комнаты. Эта часть, по сути, является задней стенкой топки, плавно переходящей в потолок и дымовую трубу.

Стенка выкладывается под уклоном в 20 градусов, на рисунке-чертеже хорошо видно расположение всех рядов, формирующих это направление.

• На шестнадцатом ряду выводится ровная поверхность «зуба», так называется выступ, повернутый в сторону дымоходного отверстия. Этот выступ обязательно обмазывают глиняным с добавлением песка раствором, для придания гладкости поверхности кладки, что не позволит создаваться сажным отложениям.
• С 17 по 19 ряды передняя стенка камина выкладывается кирпичами со стесанными стенками, так как необходимо создать определенную форму, огибающую «зуб».
• С 20 по 22 ряды выкладывается часть дымохода, которая называется «хайло». Эта часть должна иметь размер в 140 × 270 мм. Сверху 22 ряда на глиняный раствор устанавливается дымовая задвижка.
• На 23 ряду, над задвижкой, идет формирование дымоотводного отверстия, имеющего не совсем обычную форму.
• Далее на 24 ÷ 25 рядах идет кладка дымохода, имеющего размер внутреннего прямоугольного канала в 140 × 270 мм.
• Далее устанавливается металлическая труба, которая сверху закрывается металлическим кожухом.

Второй вариант

Этот вариант камина тоже интересен, а монтаж его — даже проще, чем того, который был описан выше. Использование данной порядовой схемы удобно еще и тем, что на ней выделено цветом месторасположение красного и шамотного кирпича.

Еще один несложный вариант углового камина

Фундамент для этой постройки имеет квадратную форму, что видно на схеме по уложенному нулевому ряду. Его кладут ровно по залитой цементной основе и точно в соответствии с рисунком кирпичной кладки.

• Первый ряд, так же, как и в первом варианте, должен быть выложен точно по рисунку — от этого зависит идеальная кладка всех остальных рядов.
• На втором ряду формируется камера, которая предназначена для хранения и просушки дров. По внешней стороне камеры укладывают металлический уголок размером 50×50 мм и длиной в 600 мм.
• На третьем ряду кладка выполняется по схеме, и сверху этой камеры укладывается металлический лист, имеющий размер 400×600 мм, а толщину в 3 ÷ 5 мм.
• Четвертый ряд укладывается в соответствии с рисунком.
• На пятом ряду формируется дно топки из шамотного кирпича.
• С шестого по восьмой ряды поднимаются стенки топки из красного кирпича, а внутренняя ее поверхность облицовывается шамотным кирпичом, разрезанным надвое по толщине.
• С седьмого по девятый ряд продолжается кладка по схеме. Задняя стенка выкладывается с обязательным уклоном, так как выше будет сформирован «зуб».
• Десятый и одиннадцатый ряды кладут также по схеме, продолжая выводить заднюю стенку.
• На двенадцатом ряду топка по внешнему краю перекрывается двумя металлическими уголками 50×50 и длиной в 600 мм.
• 13 и 14 ряды кладутся по схеме, а 15 ряд завершает выкладывание задней стенки и оформление «зуба» и перехода в дымоход.
• 16 и 17 ряды кладутся со сдвигом во внешнюю сторону и оформляют таким образом каминную полку.
• С 18 по 20 ряды кладка сужается – так формируется дымоотводный канал.
• С 21 по 24 ряды уже идет начало кладки дымохода, но дополнительно имеющего внешнее боковое оформление красными кирпичами.
• С 25 по 29 ряды поднимается дымоходная труба, а на 27 ряду устанавливается дымовая задвижка.
• Далее выкладывается кирпичная дымовая труба или устанавливается металлическая, которая выводится через чердачное и кровельное перекрытие.

Очень важно правильно вывести дымоход через потолок и крышу, а также изолировать зазоры на крыше от проникновения влаги, а при прохождении через чердачное перекрытие — от контакта горючих материалов стропильной системы с раскаленными стенками дымоходного канала.

После полного просыхания кладки, которая проходит три ÷ четыре недели, можно приступать к отделке стен камина, если таковая запланирована.

Цены на различные виды угловых каминов

Угловые камины

Видео: интересная конструкция – угловой камин «Аннушка»

Угловой камин под силу сложить любому владельцу дома, если есть желание установить в доме этот очень своеобразный предмет интерьера, который должен принести в дом и уют, и тепло. Чтобы работа прошла успешно, нужно очень хорошо разобраться в схеме порядовки и полностью понять принцип кладки. Ну и, конечно, должны быть мобилизованы в полной мере аккуратность, старания и имеющиеся умения.

Как преобразить угловой камин | Thrifty Decor Chick

Как сделать угловой камин в миллион раз лучше, соорудив стену над каминной полкой.

Пока мы живем в этом доме, у меня была заноза в боку… которую я упомянул один или 437 раз.

Обустройство нашей семейной комнаты было частью проблемы в течение очень долгого времени, но я обратился к ней в начале этого года с нашим новым диваном и перемещением телевизора. ЛЮБЛЮ его до сих пор — возможно, это лучшее изменение, которое я внес в наш дом.

Но было одно . Эта угловая штука. Тот, который сводил меня с ума:

Проклинаю тот день, когда выбрал этот угловой камин! Потрясает кулаками в воздухе!!

Я знаю, что это не выглядит так уж зловеще. Но это было.

Аааа… все эти годы назад я подумал о да – давайте сделаем угловой камин и будем все крутыми, разными и эээ… РАЗДРАЖАЮЩИМИ.

Я обращался к этому много раз — сначала добавляя молдинг на верх. Все началось так:

Чуть позже я изменил его, добавив зеркало над каминной полкой. Это было здорово, потому что давало «ощущение» стены.

Но было еще так много вещей, которые сводили меня с ума. В этом году я добавил в комнату корону, а закончить ее пришлось лепниной над камином. Я ненавижу странную остановку, но я не нашел лучшего способа сделать это. И несколько месяцев назад я понял, что отчасти причина, по которой камин казался мне странным, заключалась в том, что он был таким тяжелым сверху — большим сверху и маленьким снизу.

Украшать угловую каминную полку было действительно мучением. И я все об украшении:

И хотя верхняя часть была большой и ответственной, все это казалось слишком маленьким для этого пространства.

Я думал о том, чтобы убрать коренастый молдинг сверху, чтобы сделать его менее тяжелым, но тогда мне пришлось бы переделывать корону и . Нет, спасибо.

Тогда я подумал о том, чтобы построить стену над камином, чтобы закрыть его (многие из вас предлагали это). Но это сделало бы каминную полку еще меньше.

Тогда у меня появилась ЭТА идея… и она была прямо перед моим лицом каждую ночь в течение последних восьми лет.

Почему бы не попробовать сделать целую стену, как в нашей спальне:

Нет, ДУХ.

Но тут возникла другая проблема — топку нельзя было выдвинуть, чтобы она упиралась в новую стену. Я не знал, как заставить его работать (я думал, что все должно быть на одном уровне).0009 ЭТО !!

Это был угловой камин со стеной. Но топка была вставлена ​​совсем немного:

Это было добрых пять дюймов или около того. И я знал, что могу сделать то же самое с нашим камином! (С некоторой помощью.)

Включите пение ангелов. (Я чуть было не написал «ангелы подписывают» — и это тоже было бы нормально.)

Я позвонил разнорабочим, которые сделали здесь массу работы, когда мы потерпели фиаско с холодильником/полом. Я объяснил, что я хотел сделать, показал им фотографии, затем показал им наш камин наверху, и ОНИ СКАЗАЛЫ EASY PEASY SQUEZY!!

Итак, пару недель назад мы начали с этого:

Винс (Разнорабочий №1) снял каминную полку (это оказалось намного проще, чем я думал) и отделку вокруг передней части камина, затем начал построить стену:

И какая это была славная стена. Я никогда не был так счастлив.

(Они даже добавили шпильки между стойками прямо там, где я буду вешать зеркало — анкеры не нужны!)

Потом они зашкурили гипсокартоном и отшлифовали, как сумасшедшие (в результате чего пыли было больше, чем у нас было, когда полы были отшлифованы — не шутка) :

Потом начали делать каминную полку. НАСТОЯЩИЕ каминные люди!

СЧАСТЛИВАЯ СЧАСТЛИВАЯ РАДОСТЬ РАДОСТЬ!

Они не могли по-настоящему усердно работать с окантовкой, потому что я хотел ГЛУБОКУЮ каминную полку и достаточно места вокруг топки для установки плитки. Так что для того, чтобы это работало, стороны были немного тоньше, но лепнина и каминная полка были толстыми.

Чтобы сэкономить на расходах, я закончил переделывать оттуда. Вы думали, что это будет быстро, но нет. Ты меня знаешь. 🙂

Я нашел красивую мозаичную плитку у Лоу (я нашел ее несколько месяцев назад и знал, что буду использовать ее, если этот проект когда-либо будет реализован). Ребята принесли мне свою плиточную пилу, и она ПОТРЯСАЛА! Это было так легко использовать!

Я сделала вырезы для боковых частей:

И использовала мастику, чтобы нанести их вокруг камина:

Не нужно смешивать – это было НАСТОЛЬКО просто в использовании!

Я только что намазал стену маслом:

Между топкой и гипсокартоном вокруг нее был небольшой зазор, когда они сняли обшивку. Вы можете видеть здесь, что они в конечном итоге установили какой-то луан, который закрывает этот пробел и дает мне хорошую поверхность для плитки.

Затем я смазал обратную сторону плитки маслом:

И воткнул. Это не занимает много – я иногда использовал слишком много, и он выходил между плитками. Не трудно очистить, и вы просто учитесь, когда идете. Мне не пришлось заливать раствором, потому что плитка была так близко — фу!

МНЕ ОЧЕНЬ нравится, как получилось!

На прошлой неделе мы уехали в отпуск, и я чуть не лопнула, чтобы покончить с этим! Я работал большую часть сегодняшнего дня рисуя. И живопись…

Простите меня за эти фото – в 17 часов было кромешной тьмой. и я рвал задницу, чтобы закончить это сегодня… но фотографии не начинались до 7. 🙂

После трех слоев на стене, четырех слоев на каминной полке и окантовке (все еще нужен как минимум еще один), переустановки всей обшивки рядом с камином, а затем еще четверти слоя внизу, Я СДЕЛАНО:

Чего вы здесь не видите, так это милого маленького большого пятна, где я слишком рано приклеил малярную ленту к стене, и у меня остался хороший длинный участок, где гипсокартон был виден. А потом пришлось все заново латать и красить. Отсюда и 7 часов вечера. фото 😉

Но я почти закончил — наконец-то! Я положил туда аксессуары для его первой фотосессии, и я был ТАК взволнован тем, как легко было сделать так, чтобы он выглядел прилично, и насколько БОЛЬШОЙ камин и КАК СИЛЬНО Я ЛЮБЛЮ ЕГО!!!:

🙂

ребята использовали один (очень, очень толстый) кусок молдинга, чтобы усилить каминную полку, и мне это нравится – это именно то, на что я надеялся!:

Мне еще нужно немного подправить и замазать, но я устал возиться с этим сегодня. 🙂

Мы все стояли перед ним на прошлой неделе, комментируя, как нам понравилось, что это вставка — кажется, что это было их навсегда, как что-то, что можно увидеть в старом доме:

Единственное, Майк (мастер №2) упоминал позже, что ему жаль, что он не подумал о добавлении света внизу, который я мог бы приглушить — какая отличная идея! Хотел бы я подумать об этом. 😉

Но, честно говоря, я не думаю, что мог бы быть счастливее!

Я был готов отказаться от некоторых квадратных метров в общей комнате — я действительно хотел выйти немного дальше. Но ребята не хотели заходить слишком далеко, и теперь я знаю, что это был хороший выбор. В целом стена выходит примерно на фут больше, чем раньше.

Хотя мы даже не замечаем этого – кажется, что он НАМНОГО лучше «вписывается» в комнату! Такое ощущение, что так было всегда!

У меня в голове крутится множество идей по поводу стены над каминной полкой – какая-то обработка лепниной. Но я действительно вникаю в простой, чистый вид прямо сейчас — я не знаю, добавлю ли я что-нибудь:

Так удивительно смотреть на до и после — до выглядит ТАК занятым и ошеломляющим, чтобы меня. И теперь это больше и даже больше заявлений, но кажется проще и легче :

О, счастливый день. 🙂

Итак, вот… чем я занимался последние пару недель. Не могу дождаться, чтобы украсить это к Рождеству! Ребята даже переместили розетку (за подсвечники), чтобы мои мерцающие огоньки по-прежнему горели там.

Потребовалась небольшая помощь профессионалов (строить стену не в моем репертуаре, но я работаю над этим!), но мне удалось починить занозу в боку. Я так взволнован! Есть ли в вашем доме что-то, что сводит вас с ума? Вы придумали миллион и один способ исправить это? 😉 Реально это сделали?

**Вы можете увидеть, как сделать эту замшелую букву здесь! (15 примеров) пространство над угловой каминной полкой? Хотя идея камина в углу комнаты может показаться неуклюжей, она может иметь большой смысл. Угловой камин не займет много места и легко станет центром внимания в вашей комнате. Угловые камины могут быть построены вдоль обеих стен (чтобы он сам образовывал угол) или установлены поперек двух стен. Если у вас есть глубокая угловая каминная полка, у вас будет еще больше площади поверхности для игры.

Чтобы ваш камин выглядел теплым и уютным, повесьте на каминную полку гирлянды или светильники, поставьте с каждой стороны несколько подсвечников или расположите камин по центру с зеркалом посередине. Для чего-то более практичного посмотрите на установку телевизора с плоским экраном над камином. Вот несколько угловых каминов, которые вас полностью впечатлят.

01 Кирпичный камин с деревянной угловой полкой

ФОТО:

• cosyoncottoncreek

В этой гостиной есть деревенский кирпичный камин в сочетании с угловой каминной полкой из окрашенного дерева. Плоский телевизор крепится к белой стене над камином.

02 Каменный угловой камин с черной каминной полкой

ФОТО:

• a.firemans.wife

Многоуровневый каменный угловой камин с черным экраном из кованого железа подчеркивается черной каминной полкой. Гирлянда из матовой сосны натянута на каминную полку рядом с декором из матовой мини-сосны.

03 Украшенная осенняя гостиная с креслом

ФОТО:

• a_flann

Белая угловая каминная полка увенчана зеркалом в серой арочной раме с красно-желтым цветочным венком. К каминной доске примыкает белый камин с осенним декором.

04 каминной полки с подсветкой

ФОТО:

• ферма из белого дерева

Черная дровяная печь стоит перед окрашенной в белый цвет каменной стеной с белым камином в этой гостиной. Каминная полка украшена гирляндами и декором в виде фермерского дома в белой раме.

05 Угловой камин с зеркалом в золотой раме

ФОТО:

• rusticrosehomestead

Бежевый каменный камин с очагом из бежевой плитки вписан в белую корабельную стену. Зеркало в золотой раме, окруженное стеклянными вазами по бокам, расположено на угловой каминной полке из окрашенного дерева.

06 Каминная полка из мореного дерева с декором

ФОТО:

• white.oak.shop

Кремовый квадратный изразцовый камин с белой декоративной отделкой увенчан каминной полкой из тонированного дерева. Черный, белый и деревянный декор расположены на каминной полке перед белой плиточной стеной в шахматном порядке.

07 Угловой камин с белой каминной полкой

ФОТО:

• белый.дуб.магазин

Угловой камин из квадратной плитки кремового цвета с белой декоративной отделкой увенчан белой каминной полкой. Деревенские круглые белые и деревянные часы установлены над каминной полкой рядом с черными подсвечниками.

08 гостиной с каминной полкой в ​​углу

ФОТО:

• nissalynnteriors

Зеркало в белой оконной раме расположено на белой глубокой угловой каминной полке с декоративной лепниной. Белый прямоугольный журнальный столик ставится перед камином рядом с серым диваном.

09 Белая каминная полка с декоративной лепниной

ФОТО:

• nissalynnteriors

Зеленый венок прикреплен к белой раме зеркала над белой каминной полкой с декоративной лепниной. Светло-серые диваны расставлены вокруг белого журнального столика перед угловым камином.

10 Деревянная каминная полка с плоским телевизором

ФОТО:

• westcottonwoodlane

Плоский телевизор установлен над угловой каминной полкой из окрашенного дерева, прикрепленной к камину из бежевого камня. Сосновая гирлянда на каминной полке в этом семейном номере с бежевым креслом с оттоманкой.

11 рождественских носков на дровяной каминной полке

ФОТО:

• westcottonwoodlane

Бежевый каменный камин украшен угловой каминной полкой из тесаного дерева, украшенной сосновой гирляндой. Серые, синие и белые рождественские чулки висят на каминной полке красными бантиками.

12 of Белый камин с деревянной облицовкой

ФОТО:

• whiteblossomhome

Белый камин с облицовкой из известкового кирпича и каминной полкой из окрашенного дерева. Над каминной полкой в ​​этой гостиной с белыми диванами висят картины из серого дерева.

13 Угловой камин с гирляндой из зелени

ФОТО:

• clairelynnhome

Эта гостиная украшена зеленой гирляндой, натянутой на угловую каминную полку из окрашенного дерева. Камин установлен над белым камином, встроенным в деревенскую белоснежную кирпичную стену.

14 Зеркало в серой оконной раме для белой каминной полки

ФОТО:

• a_flann

Зеркало в серой оконной раме расположено на белой угловой каминной полке.
