Как сделать токарный станок своими руками: пошаговая инструкция

Сделать токарный станок своими руками в целом достаточно просто. Для этого необходимы по сути достаточно мощный моторчик и набор досок. Само изделие вполне подойдет для обработки небольших заготовок.

Материалы для мини-токарного станка

Большая доска;
Реечки длиной 45 см;
Электрический мотор;
Шарикоподшипник;
Крупные болты, гайки, шайбочки;
Три гвоздя.

Естественно, что без инструментария создать минитокарный станок своими руками невозможно. Поэтому заранее стоит обратить внимание на следующий перечень:

Линейка;
Циркуль;
Бор-машинка;
Мини-дрель;
Малярный клей;
Шуруповерт;
Карандаш.

Это полный перечень того, что может потребоваться в процессе создания мини-станка. Учитывая небольшие размеры изделия, сверла, да и саморезы должны быть небольших размеров.

Если необходим более мощный токарный станок, то некоторые детали необходимо будет увеличить, как и мощность моторчика.

Как сделать мини-токарный станок своими руками

Если следовать пошаговой инструкции, то проблем со сбором станка возникнуть не должно. Важно ориентироваться под конкретные нужды и детали. В целом же процесс выглядит так:

Нужно взять большую деревянную доску и вырезать из нее заготовку размером 25×45 см. также потребуются четыре квадрата небольшого размера и рейки по 45 см.
На большую сторону доски у самого ее края крепится с помощью клея рейка. Через 7,5 см нужно приклеить еще одну. Получается в итоге следующая конструкция
На оставшейся части доски, из которой выпиливали основу, необходимо начертить круг 15 мм диаметром.
На выпиленном кружке нужно сделать в самом центре одно отверстие минимального диаметра, которое должно быть равно валу двигателя. После этого его переворачиваем и делаем на одной линии с центральным отверстием еще три отверстия несквозного типа.
Далее в центральное отверстие вводится клей и приклеивается вал.
Далее берутся три гвоздя, от которых бор-машинкой нужно отделить острые концы так, чтобы они были одной длины.
После этого со стороны трех отверстий кружка капается в каждое из них клей. Туда необходимо вставить отпиленные острые концы гвоздей.
С помощью двух кусков доски и клея, у которых одинаковая ширина (7,5 см), но разная длина (10 и 6 см), делается деталь, как на фото
На верхней части созданной заготовки производится установка мотора. Его нужно прижать и зафиксировать клеймой.

Вся указанная конструкция с мотором должна помещаться между рейками, которые были ранее приклеены к большой доске.

Из той же доски делается деталь, у которой должны быть стороны 10×7,5 см. ее прикладывают к мотору и обозначают место, где она имеет пересечение с валом.
Далее берется «зубило» с диаметром, равным подшипнику. Изначально им, а потом уже сверлом делаются несколько отверстий сквозного ступенчатого типа.
В подшипник вставляется болт, который нужно крепко зафиксировать шайбочкой и гайкой. После этого следует отмерить некоторое расстояние и отрезать лишнюю часть болгаркой или бор-машинкой. Конец болта заостряется.
Полученную деталь с подшипником нужно вставить в вырезанную ранее заготовку со ступенчатым отверстием.
В еще одной дощечке (7,5×6 см) нужно выпилить продолговатое отверстие по центру. Заготовка приклеивается к дощечке с подшипником.
На задней части главной конструкции (имеется ввиду основная доска) нужно отметить места на расстоянии 3 см друг от друга. На них нужно шуруповертом или дрелью сделать отверстия. Они необходимы для вкручивания болта у подвижной заготовки. То есть это способ адаптировать станок под конкретный размер изделия.

Из представленного фото видно, что второй болт крепится снизу благодаря многоступенчатому сквозному отверстию. Проходя через подвижную деталь, его фиксируют шайбочкой и гайкой на нужном расстоянии примерно следующим образом:

Так как на таком станке защита не предусмотрена, то работать за ним можно только в специальных очках.

На этом изготовление минитокарного станка окончено. Сложные и большие детали сохдать на нем не получится, но зато мелкие обработать вполне возможно. Если же необходим более мощный вариант, то здесь достаточно увеличить площадь указанных закотовок, а также взять более мощный моторчик.

Изготовление токарного станка из дрели самостоятельно – Мои инструменты

Содержание

1 Что такое токарный станок и можно ли его сделать самому
2 Выбираем материал для создания токарного агрегата
3 Как быстро сделать станок токарный по дереву самостоятельно
4 Делаем из дрели токарный станок по металлу
5 Как увеличить функционал устройства

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

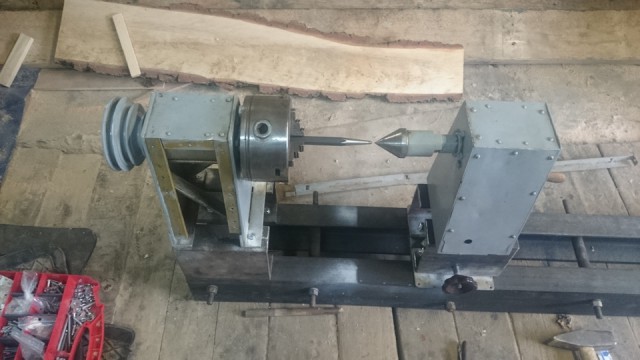

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

Станина или основание
Передняя бабка
Задняя бабка
Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

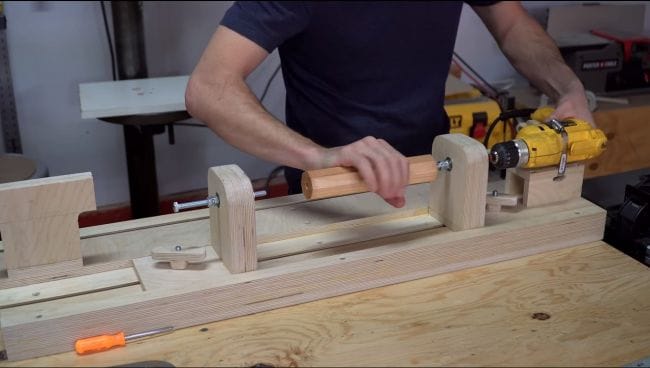

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.
