Как сделать свод в печи из кирпича

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие, устраиваемое между стенами, — сводом. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич — замковый. В практике встречается и четное количество, правда, очень редко, тогда замковыми будут два кирпича. Кирпичи, на которые опирается перемычка, называются пятами, и им всегда придается нужная форма соответствующей обработкой. Пространство, перекрываемое любой перемычкой, называется пролетом. Необходимо помнить, что при выкладке любой перемычки все швы между уложенными кирпичами всегда направляют к одной точке или центру, из которого описывается кривая арки или свода. Высота подъема свода или арки называется стрелой подъема. Арки бывают высокими и низкими.

Если жгут останется открытым и будет находиться в топливнике, он быстро перегорит. Вместо проволоки можно применять полосовую сталь, прочно скрепив ее с брусками (приклепав). В зависимости от условий и назначения печи концы брусков могут выходить наружу и стягиваться также жгутами или круглыми стальными стержнями нужной толщины, иногда с резьбой и гайками на концах. Конечно, для них следует просверлить в концах брусков соответствующие отверстия. При кладке пологих сводов у русских печей иногда приходится также применять бруски для стягивания пят, скрывая жгуты или другие виды стяжек внутри кладки, или выводить их наружу На такой печи можно сушить различные продукты в большом количестве, не боясь разрушения свода. Топливники с пролетами до 380 мм можно перекрывать кирпичом, выпущенным из боковых стенок кладки. Для прочного защемления свешивающихся из стенки опорных кирпичей кладку выводят выше перекрываемого ряда не менее чем на четыре ряда. Вообще, чем больше выкладывается рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи. В процессе кладки приходится перекрывать топочные отверстия различными перемычками, так как запрещается опирать кирпичи на рамку дверки.

164. Укрепление пят треугольного свода путем сжатия угловой или полосовой сталью со стягиванием проволочным жгутом: 1 — тавровая сталь, 2 — проволочный жгут

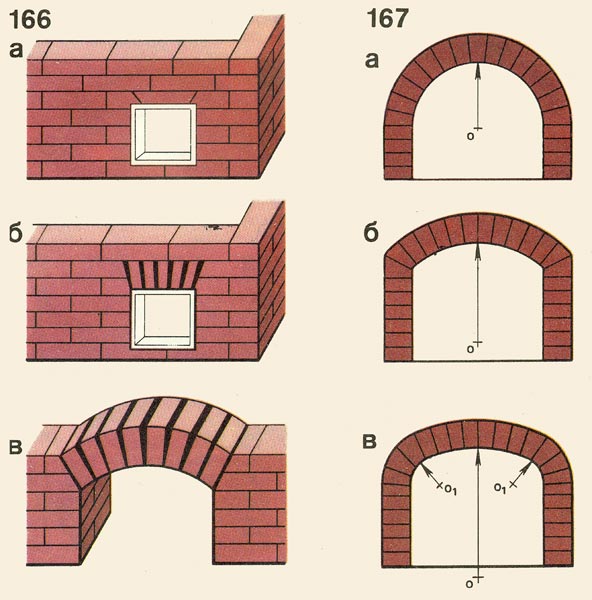

166. Перекрытие проемов печей и топливников над топочными дверками: а — кирпичной перемычкой в замок, б — кирпичной клинчатой перемычкой, в — аркой

167. Форма сводов: а — полуциркульный, б — пологий, в — трехцентровый

Топочное отверстие при ширине менее кирпича перекрывают так называемым кирпичом в замок, а если это отверстие шириной более одного кирпича, то перекрытие выполняют кирпичной клинчатой. Если перекрываемое отверстие большое, то приходится делать арочное перекрытие. Топливники комнатных и русских печей перекрывают только кирпичными сводами толщиной не менее полкирпича. Опираются своды на боковые стороны (стенки) топливника, у которого плоскости стесаны под определенным углом, называемым пятами. Свод должен также опираться па заднюю и переднюю стенки топливника. Своды бывают высокие или крутые, плоские или пологие. Полуциркульный свод — высокий и равен половине окружности. Пологий свод менее крутой, но лучший из них трехцентровый. Он более пологий и лучше излучает тепло на под печи, что весьма важно для выпечки хлебобулочных изделий и варки различной пищи. Под от такого свода нагревается равномерно во всех точках. Существуют более пологие своды, применяемые в хлебопекарных печах. Чем круче свод, тем большую он выдерживает нагрузку, то есть на печь накладывают большее количество различных продуктов для сушки, и наоборот.

Для выкладки правильного и прочного свода его следует выполнять по опалубке. Кирпичи свода должны прочно прилегать друг к другу и опираться на стенки топливника. Поэтому последний или верхний ряд стенок выкладывают из специально отесанного кирпича. Чтобы получить кружала и шаблоны пят, надо вычертить свод нужной формы, но с таким расчетом, чтобы в нем уложилось нечетное количество рядов кладки.

Свод строят на листе бумаги, картона, фанеры или на двух досках — широкой и узкой, сбитых под прямым углом. Широкая доска должна быть на 30—50 мм больше высоты подъема свода. Рассмотрим построение свода на двух досках. Это удобно тем, что на широкой доске остается форма кружала, которую следует только вырезать. Сперва, посередине узкой доски проводят ось (обозначена пунктиром), но так, чтобы она пересекла и широкую доску. От нижней кромки широкой доски на расстоянии 30—50 мм проводят прямую линию АБ и откладывают на ней ширину топливника, но так, чтобы ось была строго посредине. Края топливника метят буквами В и Г. На оси от линии АБ отмеряют кверху стрелу подъема свода и обозначают ее буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него кривая, образующая свод, проходила через точки В, Г и верхнюю точку стрелы подъема свода. Таким образом получается форма кружала 1 и пяты 2, по которой в дальнейшем изготовляют шаблон для разметки пят на кирпиче и проверки его после тески.

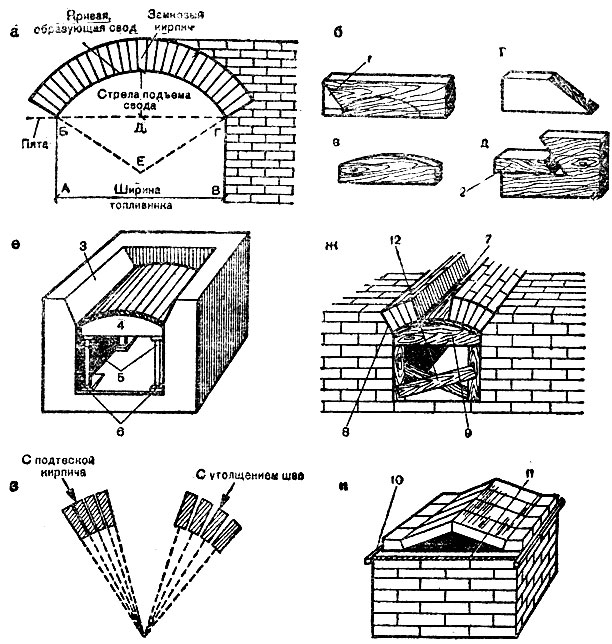

168. Построение кружала для свода и шаблон для пят: а – построение кружала, б – кружало и шаблоны: 1 — кружало, 2— 4 — шаблоны;

169. Опалубка для кладки сводов: 1 — дощатый настил по кружалу, 2 — пята, 3 — кружало, 4 — прогоны, 5 — стойки, 6 — клинья;

170. Устройство разъемной опалубки: а — стойка с пазом, б — установка кружала в стойке, в — установка опалубки на кирпичах и клиньях, г — кружало с вырезами для укладки реек, д — расположение реек в кружале: 1 — кирпичи, 2 — клинья, 3 — вырезы, 4 — шпильки, 5 — рейки, 6 — зазоры между рейками

171. Проверка правильности расположения швов кладки в арке;

172. Кладка свода отдельными захватками: 1 — замковый ряд

Изготовив два кружала, можно приступить к устройству опалубки. В пролете свода устанавливают стойки, но не прямо на уложенные доски или под, а на клинья (два под каждую стойку). Клиньями выравнивают опалубку, но они способствуют и более легкому удалению ее из топливника после кладки свода. На стойки кладут прогоны, а на них кружала. На кружала укладывают доски, устраивая, обшивку или настил. Их берут узкими и слегка прибивают к кружалам. Сильно прибивать не следует, так как это затруднит разборку. Устроив опалубку, ее вторично проверяют и выравнивают, вынимая или подбивая клинья. Однако лучше опалубку сделать разъемной, так как она легко вынимается и при необходимости ее можно использовать многократно. Стойки изготовляют обычно с проушинами глубиной не менее 50 мм и такой ширины, чтобы в них плотно входило кружало. Для свода изготовляют не менее двух кружал. Кружала рекомендуется устанавливать на стойки так, чтобы они выступали на 20—30 мм. Монтируют стойки с кружалами также на клиньях, которые, в свою очередь, опираются на два ряда уложенного кирпича. Конечно, можно и на три ряда кирпича, тогда опалубка при разборке опускается в горниле (топливнике) намного ниже, что создает удобство при разборке. Сами кружала делают такой длины, чтобы они не доходили до стенок печи на 20 мм, что дает им возможность свободно опускаться при удалении опалубки.

Обшивку или настил делают из узких трех- четырехсантиметровых реек, которые крепят к кружалам вплотную или с зазорами, но так, чтобы они приходились на середине укладываемого кирпича, а швы кладки были на середине реек. Длину брусков обшивки также берут короче горнила или топливника на 20 мм. Это также необходимо для того, чтобы опалубка при разборке свободно опускалась. Чтобы опалубка не шаталась, между кружалами и стенками печи ставят клинья, которые вынимают перед разборкой. Таким образом, опалубка прочно удерживается между стенками печи. Кладку лучше всего вести из клиновидного кирпича, но из-за отсутствия последнего применяют обычный кирпич, сужая шов внизу и расширяя его вверху. Устанавливают опалубку с многократной проверкой точности ее положения, подбивая и опуская ту или другую сторону, используя для этого клинья. Выверив опалубку, ее закрепляют, вбивая клинья между ней и стенками печи.

Выложив свод и выдержав его пять-шесть дней, опалубку разбирают. Сперва вынимают по одному клину под каждой стойкой, затем по другому, вслед за ними по первому и второму клину уложенных кирпичей. Опалубка осядет на 180—200 мм. Когда укладывают три ряда кладки, то опалубка оседает еще больше, чем создаются лучшие условия для разборки. Рейки вынимают, стойки повертывают и снимают с кружал, которые вынимают в последнюю очередь. Можно стойки снять и после удаления клиньев и кирпичей, это еще больше упростит разборку. Зазоры между рейками нужны для того, чтобы через них из кладки быстрее удалялась влага, и свод приобретал прочность. Вытесывать пяты и укладывать их нужно аккуратно, так как заполнение пустот раствором и щебнем приводит к осадке свода или арки и их разрушению. После установки и закрепления опалубки необходимо найти центральную точку О, с которой вычерчивалось кружало. В эту точку вбивают гвоздь, крепят к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Если кладку делают из клиновидного кирпича, то швы имеют одинаковую толщину, а если из обычного кирпича, – клинообразные. Кирпич следует применять отборный. Кладку свода начинают с краев свода, от обоих пят одновременно, продвигаясь к середине свода или к замку.

Кирпичи подгоняют так, чтобы они почти касались со стороны топливника друг друга, то есть как можно плотнее. Продольные швы между рядами кладки должны идти от дуги арки. Направление швов кладки свода или арки проверяют шпагатом, прикрепленным к гвоздю. Швы в кладке свода должны быть тщательно перевязаны. Для получения прочного свода кладку следует вести как можно внимательнее и аккуратнее, добиваясь самых тонких швов. Лучше, если кирпичи будут в своде примыкать друг к другу впритирку. В последний ряд кладки свода или арки вкладывают замковый кирпич, предварительно смазав его с двух сторон глиняным раствором, и с силой вгоняют его между выложенными рядами поленом или деревянным молотком. Обычным молотком кирпич можно расколоть, и удары приходится наносить по уложенной сверху доске. Замковый кирпич, показанный в последующих рисунках может быть заштрихован. Некоторые печники выполняют кладку свода так называемыми захватками или ступеньками.

расчет кирпичного свода

Особенностью является то, что все работы необходимо проводить с использованием специального раствора (портландцемент), который обладает особыми характеристиками. Это обусловлено необходимостью быстрейшего застывания раствора.

Процесс кладки арок и сводов достаточно трудоемкий и требует особого внимания и умения. Прежде, чем приступать в данной задаче, следует составить проект, утвердить и только потом приступать к строительству. При наличии рабочих чертежей, в которых выполнен расчет кирпичного свода, закупаются материалы для выполнения поставленной задачи.

Традиционно для кладки арок и сводов используют клиновый кирпич, который имеет трапециевидную форму. Применение такого кирпича обеспечивает не только эстетическую привлекательность конструкции, но и максимальную надежность и прочность крепления всей структуры.

Можно использовать и обычный кирпич, который при необходимости по всей его длине подтесывают для придания клиновидной формы. В обязательном порядке проводится постоянный контроль качества кладки. Для этого используется шнур, линейка, уровень. Замковый кирпич устанавливается с применением усилия, таким образом, заклинивая кладку.

Область применения арок и сводов

кладка кирпичного свода

Арочный свод может служить одним из вариантов выполнения верха любого проема. Как правило, подобную конструкцию сооружают:

в проемах стен;
в качестве облицовки;
при возведении печей, каминов, уличных мангалов, барбекю;
для создания оригинального портала (ворота, калитка).

Дополнительно можно соорудить купол из кирпича, что будет служить некой «изюминкой» архитектурного дизайна. Мастерская кладка карниза из кирпича выглядит не менее привлекательно, но обусловлена определенными нюансами, не позволяющими выполнить данную задумку на разных объектах недвижимости.

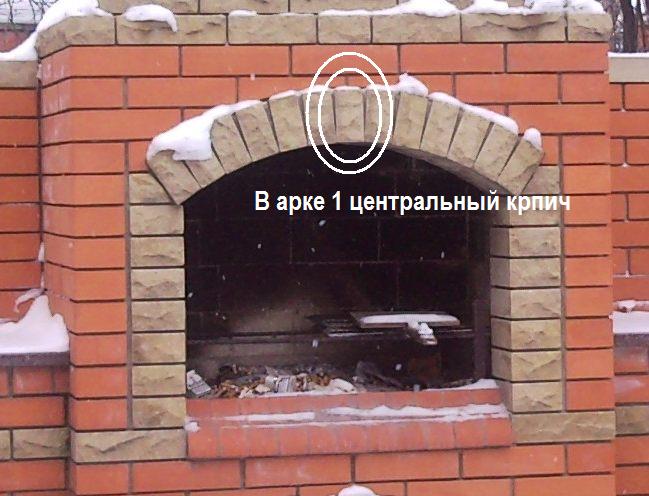

пример кирпичного свода

Перед началом кладки следует смастерить опалубку, по которой будет передвигаться шаблон, при этом учитываются следующие параметры:

выбор формы свода;
точный расчет радиуса арки;
определение расстояния между опорами;
уточнение толщины кладки;
предварительный расчет.

Если арку планируется возводить на старом здании, то предварительно необходимо укрепить фундамент, что минимизирует вероятность деформации проемов. Процесс кладки сводов зависит от планируемого вида конструкции, но предполагает проведение этого мероприятия в несколько этапов:

составление чертеж конструкции;
монтаж шаблона;
кладка свода;
укрепление конструкции;
демонтаж кружал;
выполнение облицовочной декорации.

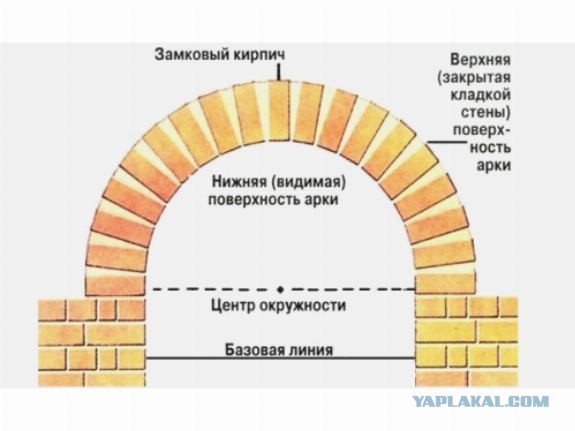

перевязка кирпичного свода

Все этапы выполняются максимально быстро. Причем кладку необходимо вести от «пят» к «замку» синхронно с обеих сторон. Швы не оставляются пустыми. Они полностью заполняются строительным раствором, а верхняя поверхность затирается остатками смеси. Немаловажную роль для выполнения данного мероприятия играет температура воздуха и влажность. Выкладывать кирпичный свод при минусовых температурах категорически запрещено.

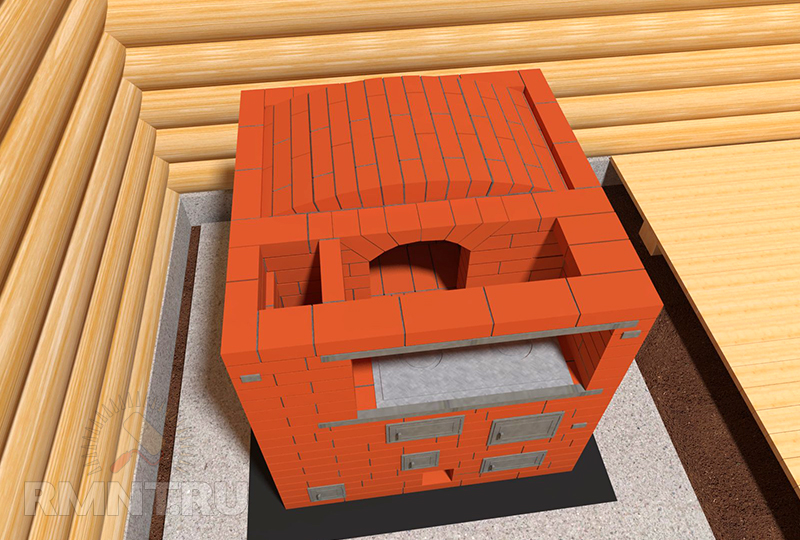

арочный свод пример

Возведение арок и сводов применяется не только в гражданском строительстве. Довольно часто подобную технологию используют в процессе сооружения церквей. Технология выполнения данного мероприятия аналогична. Разница лишь в масштабах и количестве необходимого стройматериала. По конструкции кирпичные своды бывают:

Проведение подготовительных работ и процесса кладки

пример стройки церкви

Визуально оценив масштабы работы, следует приступать к построению утвержденной конструкции. Для изготовления шаблона обычно используют ДСП и брусья. Предварительно рассчитанные параметры наносятся на лист и вырезается заготовка. Монтировать шаблон следует предельно аккуратно, поскольку от этого зависит эстетичность будущей арки. Если существует необходимость создания более прочной конструкции, то целесообразней использовать каркас, изготовленный из арматуры. Такой шаблон применяется в качестве кружала при сооружении опалубки.

Перед началом кладки все необходимые материалы и инструменты следует максимально близко расположить к рабочей зоне. Кирпич предварительно замачивается в воде. Поскольку кладка арки выполняется одновременно с двух сторон, складировать кирпич следует и с правой, и с левой стороны от места работы. Если в качестве основы кладки используется кирпич, бывший в употреблении, то для придания эстетичности поверхность арки необходимо дополнительно облицевать. Можно также соорудить карниз кирпичной стены, что создаст законченный вид конструкции.

Если нет уверенности в точности выполнения кладки, следует предварительно отрепетировать весь процесс. Проанализировав недочеты и оценив свои способности можно приступать к возведению арки непосредственно на месте его будущего расположения.

процесс кладки церквей

Рассматривая проекты церквей из кирпича, становится очевидным, что высота купола и его габаритность предполагают укрепление стен сооружения. Кладка выполняется по однорядной или многорядной системе перевязки швов. В местах, максимальной нагрузки дополнительно укладывается стальная сетка, которая не позволяет появляться трещинам.

Учитывая то, что со временем своды могут немного просесть, монтаж кружал выполняют немного выше предполагаемой высоты. В таком случае кирпичные своды перекрытия будут сооружаться с предельной аккуратностью, не допуская каких-либо оплошностей. Ведь даже малейший недочет может привести к неустойчивости конструкции и ее дальнейшему разрушению.

После того, как арочный свод из кирпича будет выложен, необходимо предоставить время, позволяющее раствору окончательно затвердеть. В зависимости от сложности и габаритов конструкции данный этап может продлиться несколько дней, после чего можно будет демонтировать опалубку. В некоторых случаях не предоставляется возможным безболезненно вынуть опалубку не повредив свод. Поэтому необходимо заранее проработать возможность установки съемной конструкции.

Топка печи – один из её основных элементов, предназначенный для горения топливных материалов.

Любая топка должна обеспечивать приток кислорода для поддержания огня, полное сгорание топлива, выход дымовых газов и удаление золы.

Конструкция топки определяется в зависимости от типа печи и вида горючего.

Как сложить топку печи своими руками

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом. При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук.

Внимание! Силикатный кирпич для строительства устройства не подходит.

Потребуются следующие материалы:

красный кирпич — для стен;
огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

Фото 1. Огнеупорный кирпич, использующийся для кладки топки печи. Перед применением материала необходимо убедиться в его целостности.

глина, песок, вода — для раствора;
чугунная колосниковая решетка;
дверцы топочной камеры и поддувала;
стальные полосы или проволоки — для крепления дверок;
асбестовый лист — для несгораемой прокладки между кладкой и дверцами.

Для соединения печной кладки можно купить готовую смесь или приготовить раствор самостоятельно. В зоне высоких температур применяются составы исключительно из красной глины, песка и чистой воды. Качество раствора зависит от вязкости, пластичности и жирности глины. Песок для постройки должен быть без грязи и примесей.

Подготовка инструментов

Изготовить конструкцию своими руками позволит необходимый набор инструментов:

печной молоток;

мастерок — для нанесения раствора;
большая емкость — для приготовления раствора;
строительный уровень — для контроля правильности кладки;
измерительные приборы — линейка, рулетка, угольник;
отвесы — для определения наружного контура.

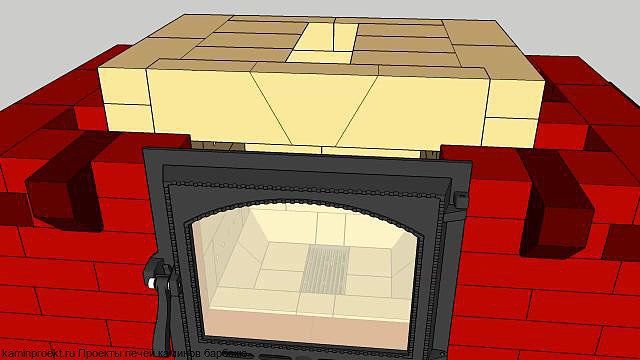

Как правильно перекрыть топку и сделать свод кирпичной печи

Для возведения топки должна быть определена точная схема будущей печи и заложен фундамент со слоем гидроизоляции.

Перед кладкой на раствор нужно собрать конструкцию без него — для точной подгонки кирпичей по размеру.

Поэтапно постройка выглядит так:

Готовят раствор.
Первый ряд укладывают на фундамент без зазоров и образуют под печи.
На втором ряду начинают формирование зольника и крепление его дверцы. Для этого размечают центр будущей топки и размещают поддувало строго под ним. Через отверстия в рамке дверцы пропускают гибкую проволоку и скручивают её концы жгутом. Проволочные жгуты закрепляют в слое кладки.
Формируют контур поддувала и место укладки колосниковой решетки.
Закрепляют топочную дверцу при помощи проволоки. Рамку дверцы изолируют прокладкой из негорючего материала.

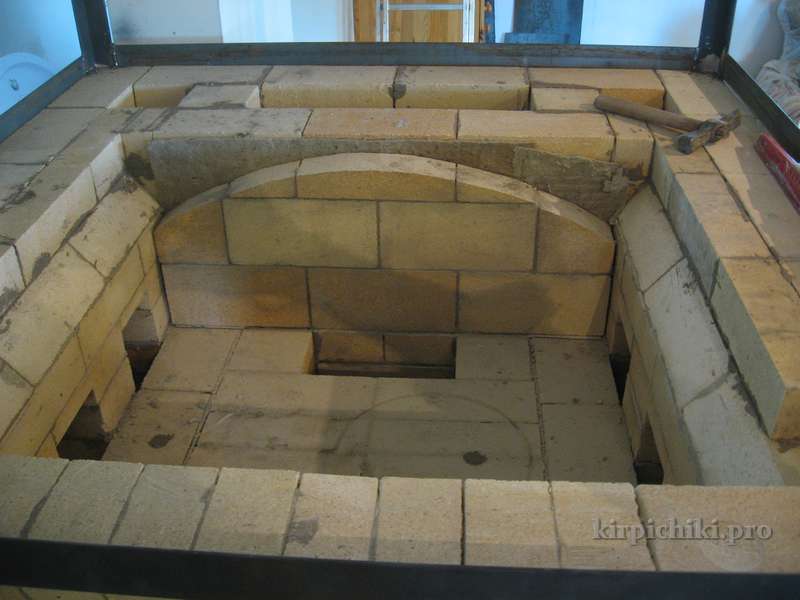

Формируют стены топливника и свод с отверстием для подсоединения дымохода.
Выполняют футеровку топочной камеры огнеупорным кирпичом.

Важно! При постройке нельзя перевязывать простой кирпич и огнеупорный из-за разного коэффициента расширения. При нагревании такая кладка лопнет.

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

Полезное видео

Посмотрите видео, в котором рассказывается о процессе кладки топки для кирпичной печи.

Безопасность конструкции

Нарушение технологии печной кладки на любом этапе строительства может привести к опасности при использовании топки. Главной ошибкой может стать неправильная закладка фундамента.

Основные признаки неисправностей, которые возникают при неверно заложенном фундаменте:

Разрушается свод топливника.
Выпадают дверцы.
Высыпается горящий уголь.
Кирпичная кладка трескается насквозь по всей площади печи.
Приходят в негодность дымовые трубы.

Топить печь в таком состоянии нельзя — высока угроза появления пожара и отравления людей дымовыми газами. Поломки, вызванные именно непригодным фундаментом, исправить невозможно. Придется разбирать печь целиком и строить все элементы заново.

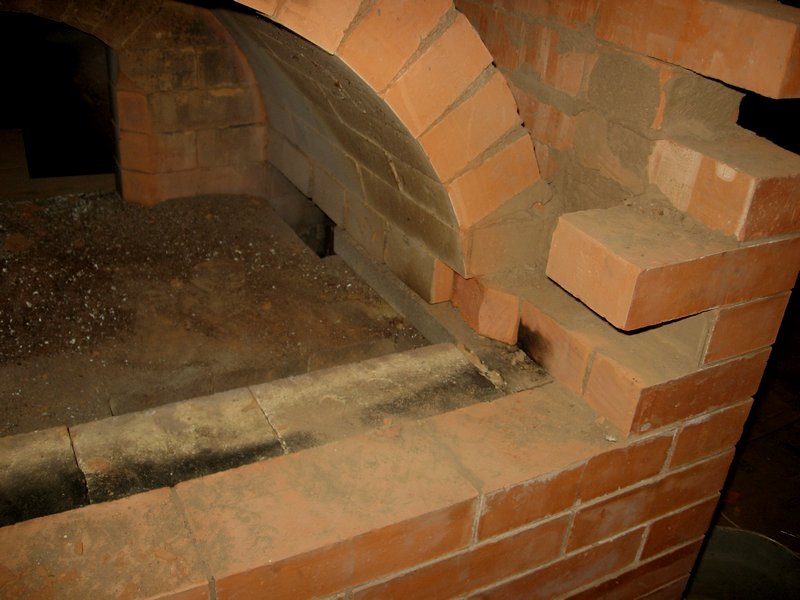

Кладка свода русской печи и ее особенности.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок сводов. Во временных печах узкие топливники шириной до 420 мм перекрывают упрощенным, треугольным сводом, укладывая кирпич плашмя с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки. Если такой свод по каким-либо причинам возводят без продолжения кладки, то уложенные пяты не всегда могут прочно удерживать кирпичи треугольного свода, так как они не будут прочно прижаты сверху с достаточной силой к своей постели. Это может привести к сдвигу пят распором свода, и он может обрушиться. Чтобы этого не случилось, уложенные под свод пяты надо стянуть или сжать брусками из квадратной, прямоугольной, угловой или тавровой стали и связать проволочным жгутом. Жгут должен находиться внутри кладки.
Если жгут останется открытым и будет находиться в топливнике, он быстро перегорит. Вместо проволоки можно применять полосовую сталь, прочно скрепив ее с брусками (приклепав). В зависимости от условий и назначения печи концы брусков могут выходить наружу и стягиваться также жгутами или круглыми стальными стержнями нужной толщины, иногда с резьбой и гайками на концах. Конечно, для них следует просверлить в концах брусков соответствующие отверстия. При кладке пологих сводов у русских печей иногда приходится также применять бруски для стягивания пят, скрывая жгуты или другие виды стяжек внутри кладки, или выводить их наружу На такой печи можно сушить различные продукты в большом количестве, не боясь разрушения свода. Топливники с пролетами до 380 мм можно перекрывать кирпичом, выпущенным из боковых стенок кладки. Для прочного защемления свешивающихся из стенки опорных кирпичей кладку выводят выше перекрываемого ряда не менее чем на четыре ряда. Вообще, чем больше выкладывается рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи. В процессе кладки приходится перекрывать топочные отверстия различными перемычками, так как запрещается опирать кирпичи на рамку дверки.

Выложив свод и выдержав его пять-шесть дней, опалубку разбирают. Сперва вынимают по одному клину под каждой стойкой, затем по другому, вслед за ними по первому и второму клину уложенных кирпичей. Опалубка осядет на 180—200 мм. Когда укладывают три ряда кладки, то опалубка оседает еще больше, чем создаются лучшие условия для разборки. Рейки вынимают, стойки повертывают и снимают с кружал, которые вынимают в последнюю очередь. Можно стойки снять и после удаления клиньев и кирпичей, это еще больше упростит разборку. Зазоры между рейками нужны для того, чтобы через них из кладки быстрее удалялась влага, и свод приобретал прочность. Вытесывать пяты и укладывать их нужно аккуратно, так как заполнение пустот раствором и щебнем приводит к осадке свода или арки и их разрушению. После установки и закрепления опалубки необходимо найти центральную точку О, с которой вычерчивалось кружало. В эту точку вбивают гвоздь, крепят к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Если кладку делают из клиновидного кирпича, то швы имеют одинаковую толщину, а если из обычного кирпича, — клинообразные. Кирпич следует применять отборный. Кладку свода начинают с краев свода, от обоих пят одновременно, продвигаясь к середине свода или к замку.

Как строить русские печи своими руками, видео

При строительстве русской печи использовали кирпич и скрепляющий раствор. Чаще всего применяли красный керамический кирпич, полученный путем обжига обычного кирпича. После обжига кирпич становился более прочным. Иногда кладку русской печи делали и из сырца (необожженный кирпич). Делали это в основном бедные крестьяне. В редких случаях можно было встретить русскую печку из сырца в царских хоромах и те печки, которые встречались, были обязательно облицованы изразцами.

Русскую печь любили не только за то, что она долго отдавала тепло. Русская печь с лежанкой служила отличным местом для отдыха. Тепло русской печи оказывало положительное влияние на весь организм человека. Поэтому на простуду русский человек никогда не жаловался. Русская баня, да тепло русской печи закаляли человека.

Приготовление пищи на русской печи. Конструкция русский печи позволяла готовить на ней не только каши, но и печь хлеб, пироги, сушить грибы, да ягоды.

Обжиг в русской печи. В русской печи обжигали глиняную посуду. Делали это по следующей схеме. Вначале укладывали дрова, а сверху на дрова (или на предварительно уложенные кирпичи) укладывали посуду, предназначенную для обжига. Топили печку, пока температура в печи не достигала 900 градусов по Цельсию. После этого прекращали топить и ждали пока печка остынет (происходило это только на следующий день). В русской печки обжигали не только посуду, но и игрушки. Причем игрушки обжигались, как правило во время обычной топки.

Интересно, что… Очень интересным способом крестьяне определяли температуру русской печи. Для этого использовали небольшой кусочек бумажки. Помещали его в печь и ждали, пока бумажка обуглится. Если это происходило сразу же, то температура в русской печи выше 300 градусов по Цельсию, если с задержкой в 5 сек, то температура печи – 270 градусов, 15 сек – 250 градусов, 30 сек – 230 градусов, 1 мин – 200 градусов, 5 мин – 180 градусов, 10 мин – 150 градусов. Если бумажка так и не обугливалась, значит температура в русской печи менее 150 градусов.

Русская печка была незаменимым помощником. Жизнь русского человека была тесно связана с этим уникальным сооружением.

Первый ряд печи выкладывают на фундаменте из дикого камня или кирпича, скрепленного цементным раствором. Прежде чем начать укладывать кирпичи первого ряда, стелят листы из толя или рубероида, служащие в качестве гидроизоляции.

Для первого ряда желательно использовать перекаленные кирпичи, которые более устойчивы к воздействию влаги.

Чтобы обеспечить правильную перевязку швов в последующем ряду, на всех углах первого ряда укладывают по три кирпи-ча-трехчетверки (1, а). Одну из трехчетверок и примыкающий к ней кирпич скашивают под углом так, чтобы они плотно прилегали друг к другу (1, б).

Начиная со второго ряда, выкладывают стенки опечка. Чтобы избежать совпадения швов, на передней стенке опечка в третьем ряду используют четыре трехчетверки (2).

Четвертый ряд полностью выкладывают из целого кирпича. У двух кирпичей, которые должны находиться у входа в подпечье, скалывают углы так, чтобы они могли стать опорами, или так называемыми пятами будущей арки.

В проем подпечка устанавливают деревянную опалубку и, выложив арку, приступают к кладке пятого ряда. Чтобы швы двух смежных рядов не совпадали, на углах кладут по три трехчетверки (как в первом ряду). Особенность этого ряда заключается в том, что 20 кирпичей боковых стенок скалывают под углом, чтобы превратить их в пяты — опоры будущего свода подпечья.

В шестом ряду боковые стенки опечка выкладывают толщиной в один, а заднюю и переднюю — в два кирпича. Затем между внутренними стенками опечка вставляют опалубку с полукруглым верхом, соответствующим форме будущего свода подпечья. Опалубку заранее изготавливают с таким расчетом, чтобы ее можно было после использования легко разобрать на отдельные части и затем вынуть через подпечек, то есть проем, ведущий в подпечье. Разборная опалубка состоит из двух боковых рамок (а), на штыри (б) которых опираются кружала — две доски с закругленными верхними ребрами (в). Чтобы рамки плотно прилегали к стенкам подпечья, между ними вставляют одну или две распорки (а). Сверху на кружала кладут настил из узких досок, скрепленных вместе с помощью двух-трех ремней, сделанных из какого-нибудь гибкого материала.

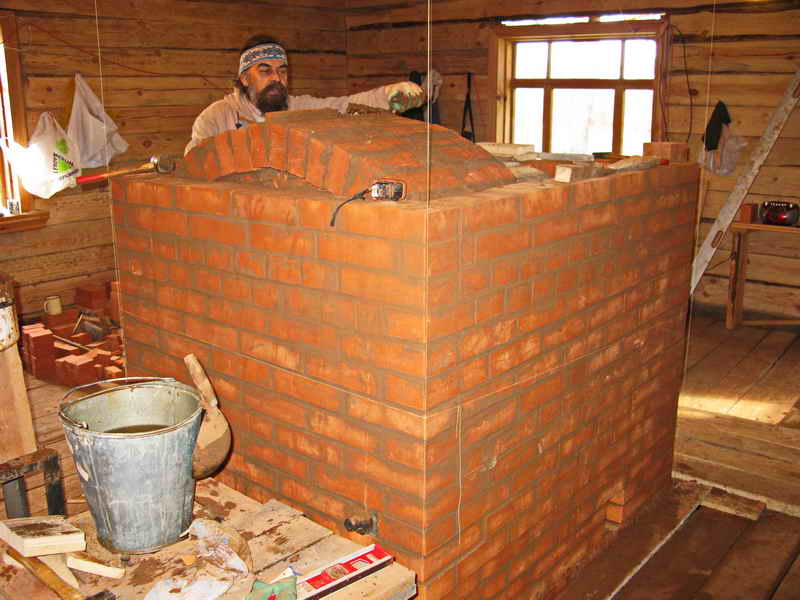

После установки опалубки приступают к кладке свода. Раньше кирпичные заводы выпускали специальные клинообразные кирпичи, из которых можно было выложить свод, имеющий не только тонкие швы и гладкую поверхность, но и высокую прочность. Такие кирпичи можно получить скалыванием, а затем стесыванием кирочкой их граней. Однако для такой обработки годятся только умеренно обожженные кирпичи с однородной структурой и без трещин. Часто такой материал найти не удается, поэтому свод выкладывают из целых обычных кирпичей. При этом нижние усенки (ребра) кирпичей, поставленных на ребро, должны плотно соприкасаться друг с другом, а между верхними ребрами делают одинаковые зазоры, которые заполняют кладочным раствором. Прочность такого свода намного увеличивается, если в зазоры между кирпичами вдавить подходящие по размеру осколки кирпича.

Закончив кладку свода подпечья, настилают следующий, седьмой, ряд кирпичной кладки. Чтобы перевязка была правильной, на каждом углу используют по четыре кирпича-трехчетверки. Вслед за седьмым кладут восьмой ряд. Он полностью состоит из целого кирпича. В этом же ряду выкладывают площадку для холодной печурки (а).

Начиная с девятого ряда, выкладывают стенки печурки. Чтобы сделать правильную перевязку швов, на углах применяют трехчетверки и половинки кирпичей. Десятый ряд выкладывают полностью из целого кирпича. Затем между стенками печи доверху насыпают сухой песок. Одиннадцатым рядом кирпичей полностью перекрывают холодную печурку и засыпку.

В двенадцатом ряду выкладывают шесток и под печи.

Все кирпичи скрепляются кладочным раствором, кроме тех, из которых устраивается под.

Ограничивающие под кирпичи располагают в печной кладке на ребро. Подовые кирпичи укладываются без раствора, а щели между ними засыпаются песком. Во время топки печи песок смешивается сдревесной золой и заполняет зазоры между кирпичами плотной массой. В левом углу пода делают небольшое углубление, предназначенное для хранения раскаленных угольев, — горнушка, или порсок. Выложенный под тщательно выравнивают, шлифуя его половинкой или четвертушкой красного кирпича.

Начиная с тринадцатого ряда, закладывают стенки горнила (варочной камеры) и шестка. Одновременно между шестком и горнилом устанавливают дугу из полоски металла, соответствующую форме и размерам будущего устья печи. В ней предварительно сверлят на некотором расстоянии друг от друга несколько отверстий. В них вставляют отожженную стальную проволоку, которую затем закрепляют в кладке печи.

Выкладывая четырнадцатый, пятнадцатый и шестнадцатый ряды, продолжают наращивать стенки шестка и горнила.

В семнадцатом ряду в стенки горнила укладывают восемь кирпичей, специально обколотых и отесанных. Эти кирпичи, называемые пятами, будут служить упорами при кладке свода горнила. После такой предварительной подготовки в горнило опускают деревянную опалубку. Перед тем как приступить к кладке свода, над устьем кладут арку из половинок кирпичей.

Кладка свода горнила ничем не отличается от кладки свода опечка.

Когда свод будет закончен, кладут восемнадцатый ряд кирпичей. По краям шесткового окна закрепляют две пяты, на которые будет опираться небольшая арка, которую кладут с помощью деревянной опалубки.

Выложив арку, приступают к девятнадцатому, а затем и двадцатому рядам кирпичей. В пространство, образованное стенками печи и сводом, насыпают сухой песок, перемешанный с осколками кирпича, стекла и щебня. Над шестком оставляют открытый проем для перетрубья.

Двадцать первый ряд кирпичей наглухо закрывает горнило вместе с засыпкой. Следующий за ним двадцать второй ряд делает это перекрытие более плотным и прочным. Называют его перекрышей. Именно на перекрыше устраивается лежанка русской печи.

В следующем, двадцать третьем, ряду продолжают наращивать стенки щитка или перетрубья, в которых укрепляют душник для самовара (а). В правой стороне перетрубья устраивают проем для чистки сажи, прикрыв его поставленной на ребро половинкой кирпича (б). Когда после многочисленных топок печи сажа накопится на специальной площадке, кирпич выбивают и производят чистку. После чистки кирпич смачивают в воде, обмазывают кладочным раствором и закрывают им отверстие до следующей чистки. По углублению, которое остается на поверхности печи, можно в любое время легко и быстро найти место чистки. Иногда вместо кирпича вставляют специальные металлические заглушки.

При кладке двадцать четвертого, двадцать пятого и двадцать шестого рядов перетрубье постепенно перекрывают, оставив только два отверстия: одно для самоварного дымохода, другое для вьюшки (б).

Выкладывая два последующих ряда, то есть двадцать седьмой и двадцать восьмой, в проеме напротив вьюшки укрепляют так называемую полудверку, то есть узкую дверцу, через которую закрывают и открывают вьюшку (а).

В двадцать девятом и тридцатом рядах продолжают наращивание стенок перетрубья. При этом не забывают соблюдать правила перевязки швов.

В тридцать первом ряду у одной из стенок выкладывают дополнительный ряд из трех кирпичей, чтобы через оставшийся узкий Желоб дым из душника проходил в трубу. После этого перетрубье в тридцать втором ряду перекрывают сплошным слоем из целых кирпичей. Лишь справа в перетрубье оставляют отверстие, над которым крепят задвижку. Начиная с тридцать третьего ряда, вверх наращивают только один дымоход, каждый ряд которого должен состоять из шести кирпичей.

Непосредственно у самого потолка выполняют разделку с напуском кирпичей. Разделка дает возможность удалить от трубы деревянные части потолка, в то же время плотно закрыть потолочный проем. Кроме того, разделка, несомненно, украшает печь. Поэтому печники нередко пользуются этим приемом не только при кладке трубы. Разделку делают во время кладки печи в местах перехода опечка к горнилу, но чаще всего в верхней части щитка. Однако применение разделки — это не всегда стремление печника к украшательству.

За счет разделки увеличивается поверхность печи, а значит, и возрастает отдача тепла.

Этот принцип используется в современных батареях центрального отопления. Тем самым подтверждается старая истина, что у хорошего мастера красота и польза неотделимы друг от друга.

Русская печь и ее размеры.

Для того, чтобы сделать кладку русской печи своими руками необходимо понять принцип работы и устройство русской печи. В разных уголках России русские печки имели разную форму, иногда встречались очень необычные экземпляры, но основные размеры все же соблюдались довольно строго. Среднестатистическая русская печка имела следующие размеры:

ширина русской печи составляла – 2 аршина (около 142 см)
длина – 3 аршина (около 213 см)
а высота от пола до лежанки – 2,5 аршина (около 180 см)

Устройство русской печи подробно представлено на рисунке. Русская печь выше указанных размеров могла обогревать помещение в 30 квадратных метров. Обычно русскую печь располагали в углу, рядом с дверью. Кладку русской печи делали на фундамент из камней или битых кирпичей. А в далекие старорусские времена на фундамент из толстых хвойных или дубовых бревен. На фундамент клали основание русской печки. В качестве материала использовали доступные на тот момент дикие камни, кирпичи, глину, древесину. В каждой русской печке был подпечек – специально отведенное место для печного инвентаря. Чтобы русская печь дольше сохраняла тепло между стенками печи и сводами укладывали различные теплоемкие материалы.

Статистика Видео: 0

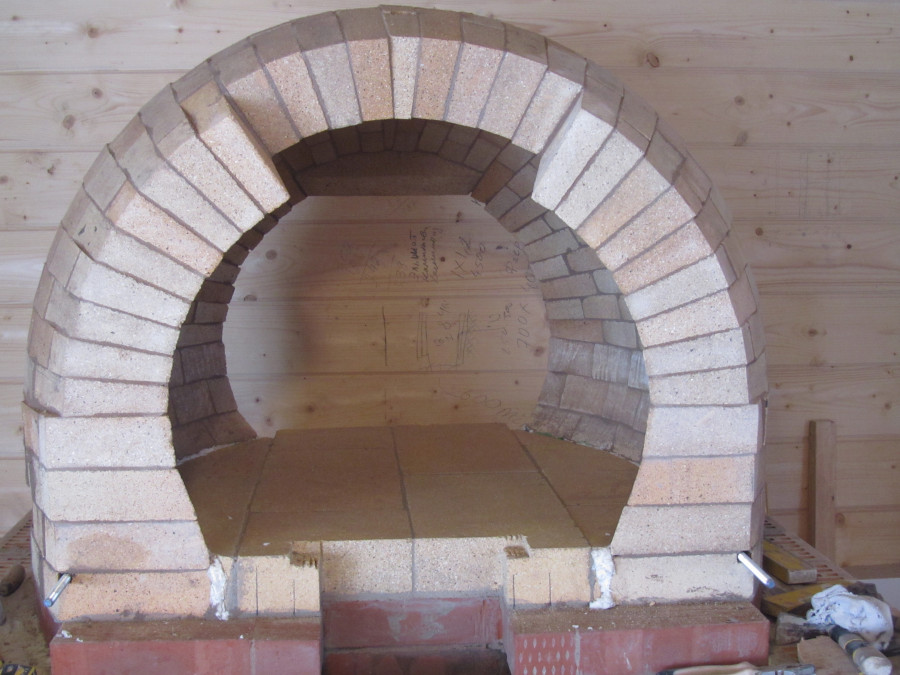

Строительство нашей дровяной печи с бочкообразным хранилищем

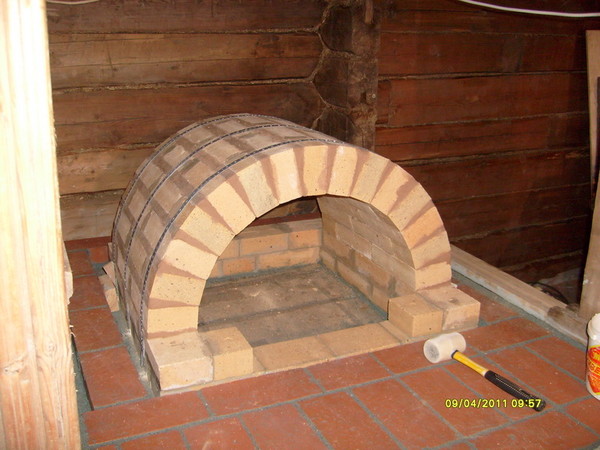

Это краткое описание моего бочкового хранилища, которое я построил здесь, в Центральной Португалии.

Окончательный внутренний размер – 1 м² пола с высотой арки 50 см.

Я надеюсь, вам понравится и вы получите некоторые идеи от него. Я хочу поблагодарить ukwoodfiredovenforum за их советы и поддержку.

• 1: Сначала я выкопал яму на клумбе, поверх каменной стены, где должна была быть построена печь

• 2: Установить форму для заливки бетонного основания

• 3: Залить бетонное основание глубиной около 5-6 дюймов

• 4: Поверх основания я залил 4-5 дюймов LECA (шарики из легкого керамзита), смешанные с цементом для удержания формы

• 5: Затем я отлил 2-3-дюймовую теплоудерживающую основу, чтобы добавить к тепломассе, используя алюминат кальция с крупнозернистым песком, в качестве плоской

• 6-8: я уложил кирпичи для очага всухую на сухую подушку из мелкозернистой смеси песка и глины, при этом окружные/краевые кирпичи были зацементированы, чтобы обеспечить поддержку будущего свода

• 9-10: Здесь я нарезал кирпичи для задней стены, которые должны были сидеть внутри и под арками, из-за возможного расширения арок при нагреве

• 11: Выложил заднюю стенку, с использованием алюмокальциевого цемента и мелкозернистого песка

• 12-14: Первая арка свода поднимается. Мне пришлось оставить последние два кирпича из каждой арки до следующего дня, так как огнеупорный цемент высыхал так быстро, что, когда я постукивал по ним, они выбивали нижние изогнутые кирпичи 9.0003

• 15: Показываю форму, которую я использовал для поддержки кирпичных арок, когда они поднимались

• 16: Некоторые конструкции передней арки и входа, которые менялись несколько раз

• 17-18: Склеп в процессе

• 19: Передняя стена поднимается вверх

• 20: А затем арки дверного проема, которые составляют 65% от общей высоты свода (в центре)

• 21: Входные стены продолжаются, с многочисленными комментариями по поводу Sphinx

• 22-23: Начало дымохода

• 24-25: Цилиндрический свод затем покрывается еще одним слоем термомассы из портландцемента, глины, крупнозернистого песка и небольшого количества гравия, уложенного на опору из проволочной сетки. Его оставили для отверждения и высыхания на пару недель.

• 26: Затем пошло изолирующее 25-миллиметровое покрытие из керамического волокна. Мне посоветовали надевать это перед прогреванием, чтобы разница температур внутри и снаружи была меньше. при температуре около 500C и пытаясь заставить его остыть между ними. Я также немного готовил в то же время

• 30-31: Затем снова нанесли второй изолирующий слой LECA толщиной около 4-5 дюймов. Мне пришлось использовать импровизированную форму, чтобы удерживать его на месте, используя пенопластовые изоляционные плиты. Это также было оставлено на неделю, а затем была проведена еще одна серия лечебных пожаров, чтобы попытаться удалить как можно больше влаги. защитить ЛЕКА. Затем его пару недель лечили и готовили на костре 9.0003

• 34: Затем нанесите два слоя пластикового покрытия с волокнами, чтобы сделать его полностью устойчивым к атмосферным воздействиям

• Пицца и баранина. Следующим и последним этапом является облицовка всего дома камнем, чтобы он гармонировал со стеной и садом. Это займет пару недель, и изображения будут обновлены…

Подробнее: http://ukwoodfiredovenforum. proboards.com/thread/2811/barrel-vault-build-central-portugal#ixzz4W183beYO

Небольшая печь шириной 24″ с высотой свода 16″

Наконец-то несколько фотографий из моей печи – она уменьшена – это заняло так много времени, потому что мне пришлось трижды переделывать концы фасции с помощью накладок, потому что клиентке (моей жене!) они не понравились. Должна сказать, что теперь она выглядит довольно симпатично, и мы очень довольны нашей духовкой.

На данный момент мы провели шесть обжигов и приготовили хлеб, пиццу, багеты, запеканки, барбекю, жареную свинину и картофель. Он стреляет до 380
градусов по Цельсию очень быстро и легко. Моя жена довела до совершенства своевременную расстойку хлеба, поэтому я просто развожу огонь всякий раз, когда подходит время для выпечки хлеба и других блюд. С нашей процедурой мы уже привыкли, все укладывается вовремя.

Вот как (выше) я получил форму арки. Она называется цепной аркой и представляет собой мощное инженерное сооружение (обнаружила на вашем сайте).

Поперечное сечение печи. Как видите, его ширина 24 дюйма, а глубина 31 дюйм. Должно было быть 30 дюймов, но измерения пошли не так.

Первый кирпичик в печи!

Слой вермикулита на месте и арматура готова к бетонированию. Вертикальный круглый стержень посередине должен был создать отверстие, когда я вытащил его после застывания бетона. Я просунул трубку для термопары туда и в соответствующее отверстие, просверленное в огнеупорном кирпиче.

Бетонная плита пода уложена; мягкий смешанный бетон был замешан и залит в деревянный бокс.

Затем плита отверждалась задолго до 10 дней. Мы были готовы запустить печь, можно запустить уже через 48 часов.

Смесь песка и шамотной подушки в пропорции 50:50 консистенции арахисового масла наносится на плиту.

Последний огнеупорный кирпич (кирпич решил перекинуть дважды!)

Первая арка. Кирпичи представляют собой очень пористые сплошные «лицевые» кирпичи, которые мне удалось достать. Работал нормально в итоге.

Решение проблемы с дымоходом! Вытяжной колпак, а затем и дымоход проработаны точно.

Ты сгоришь!

Температура очага в начале первого обжига. Термопары были вставлены в трубки, установленные в соответствующих местах.

Первая пицца готова к отправке в печь. И сразу после того, как пошла вторая пицца.

Первая пицца, приготовленная нами почти до готовности.

После пиццы первые буханки – представляете, какое волнение было увидев это, когда духовку открыли? Абсолютно отличный хлеб и действительно такой простой и быстрый в приготовлении / выпечке. Теперь я знаю, что домашний хлеб на закваске, испеченный дома (полностью эффективно), — лучший из всех видов хлеба и занятий.

Общий вид макета. Духовка находится как можно ближе к кухне. Травы идут прямо на пиццу!

Шиферные плиты из старой туберкулезной больницы, которая закрылась. Дверь сделал друг, который поставил на ней имя моей жены.
