как сделать всё удобно и красиво

Для настоящих автомобилистов гараж является вторым домом. И не только для машины. Конечно, прежде всего там «отдыхает» автомобиль, там его обслуживают, проводят техосмотр перед каждой поездкой, выполняют мелкий ремонт своими руками. В гараже хозяин обязательно выкроит место для рабочего стола (верстака) с тисками и наждаком, иногда и сверлильный станок ухитрится установить, а если уж совсем повезёт, то и маленький токарный пристроит. Там поочерёдно проводят сезонный «отпуск» то зимние, то летние колёса. Кроме того, в гараже много различных «полезных» вещей, которые неизвестно зачем хранятся, а выбросить жалко: там и различные химические средства, и различный металл. При этом очень важно, чтобы к любой вещи и любому приспособлению можно было без труда добраться и воспользоваться ими, иначе всё это богатство будет бесполезным. Но для этого необходимо правильно выполнить обустройство имеющегося помещения, оптимально распределить по свободному пространству действительно нужное оборудование и инструменты, обеспечить для себя хотя бы минимальный комфорт. Хорошо, если и интерьер-дизайн гаража получится современный. А достичь этого можно, грамотно изготовив в гараже различные варианты полок своими руками.

Содержание статьи

• 1 Общие вопросы проектирования гаражных полок
  • 1.1 Материалы изготовления
  • 1.2 Нюансы проведения замеров и подготовки чертежа
• 2 Как сделать своими руками простую полку из дерева для гаража
  • 2.1 Материалы и инструменты
  • 2.2 Этапы изготовления
• 3 Как самостоятельно собрать металлический стеллаж для гаража
  • 3.1 Что потребуется для работы
  • 3.2 Сварочный процесс
  • 3.3 Сборка на болты
• 4 Как сделать своими руками деревянную полку с каркасом из металла
  • 4.1 Материалы и инструменты
  • 4.2 Порядок действий
• 5 Особенности изготовления и чертежи популярных конструкций
  • 5.1 Модульный вариант
  • 5.2 Настенная модификация
  • 5.3 Подвесной вариант
  • 5.4 Щиты для инструмента
• 6 Заключение

Общие вопросы проектирования гаражных полок

Порядок в гараже можно обеспечить, лишь закрепив за каждым предметом постоянное собственное место. И этим местом будет либо полка в шкафу, либо полка на стене, либо полка на стеллаже. Главными вопросами в этом деле являются: где? сколько? из чего их делать?

Материалы изготовления

Полки и стеллажи для инструмента можно купить готовые либо заказать умельцам, а можно сделать самостоятельно – было бы желание. Простейшую полку на стену можно изготовить из одной доски, положив её на прикрученные к стене кронштейны, которые могут быть деревянными самодельными или металлическими покупными. Полки можно делать деревянные и металлические, из элементов старой мебели, досок, профилированного и листового металла.

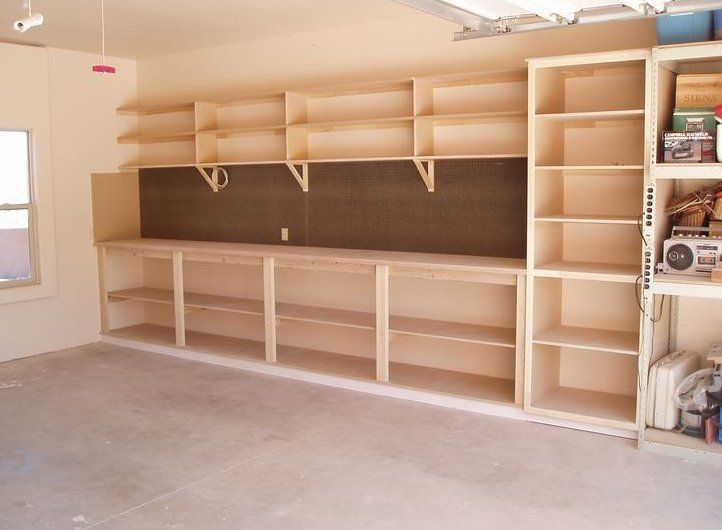

ФОТО: stroychik.ruПолки в гараже ФОТО: mychildroom.cdnvideo.ruПростейшая полка на стену

Нюансы проведения замеров и подготовки чертежа

Сначала решается вопрос, как будут сооружаться полки: прямо на стену, в стеллаж или закрывающийся шкаф. Затем изготавливается план гаража и комплект необходимых чертежей. На нём указываются все размеры: ширина, длина, наличие смотровой ямы (если она имеется), ширина и положение ворот и дверей. Если имеются окна, то и они обозначаются на плане.

Кроме того, на плане необходимо обозначить зону манёвров машины в гараже и зону для людей возле машины при её обслуживании. Машину нужно обозначить с открытыми дверями. Только после этого можно понять, сколько места остаётся для стеллажей и полок, какого размера их можно изготовить и где в гараже разместить. При этом автомобиль должен беспрепятственно въезжать в гараж и выезжать из него.

Статья по теме:

10 идей для идеального порядка в гараже: доска с перфорацией, магнитный держатель для металла; удобное хранение для велосипедов, колёс, для мелочей, садового инвентаря, удочек, редко используемых вещей, складных стульев — в нашей публикации.

Как сделать своими руками простую полку из дерева для гаража

Возможны разные варианты гаражной мебели и разные материалы для их изготовления. А от этого зависит и набор инструментов, которые могут понадобиться.

Материалы и инструменты

Простая полка состоит из непосредственно полки (горизонтально размещаемой детали нужного размера и прочности) и крепления к базе. А базой может быть стеллаж, шкаф либо стена гаража. Сама полка может быть сделана либо из доски подходящего размера, либо из листа металла с отбортовкой для жёсткости. Раму для металлической полки можно сделать из уголка примерно 20 размера, длиной не короче задуманной полки. Если задуманы полки навесные, то потребуется трос или цепь.

Набор инструментов для работы применяется обычный: пила-ножовка по дереву, пила-ножовка по металлу, пара молотков – большой и малый, любая «сверлилка» (электрическая или ручная) с набором свёрл, пассатижи, отвёртки с плоским и крестовым шлицом. В гараже на рабочем столе должны быть установлены тиски.

Этапы изготовления

Как всегда, работа начинается с чертежа. Есть мастера, которые чертёж держат в голове, но лучше иметь его на бумаге или хотя бы на планшете. По чертежу изготавливаются все детали. Сама полка, если она деревянная, отпиливается от обструганной доски. Затем её желательно покрасить, иначе на ней вся гаражная грязь будет слишком заметна. Полки, изображённые на рис. 3, имеют глубину 340 и 540 мм. Каждый владелец гаража может делать глубину полки по желанию.

ФОТО: static-sl.insales.ruДеревянные полки в гараже

Раму рекомендуется изготовить из профильной квадратной трубы. В нужных местах по высоте следует приварить поперечины, на которые лягут деревянные полки, а между каждой поперечиной и рамой приварить подкос. Нужно сделать две вертикальных рамы, количество полок определяет сам хозяин. Детали рамы лучше сваривать, чем мудрить с креплением на болтах, – так будет быстрее и прочнее.

Как самостоятельно собрать металлический стеллаж для гаража

Полки в гараже делаются тогда, когда нет времени, умения и средств для более основательного обустройства. Конечно, стеллаж выглядит более основательно, но на его изготовление и труда придётся затратить больше.

Что потребуется для работы

Для любой серьёзной работы нужен чертёж, материал и инструменты. Строить можно из листового металла или из профиля. Естественно, в первую очередь потребуется подробный чертёж. На чертеже прорабатывается целиком общий вид изделия и узлы сочленения деталей. А таких узлов будет много. Общий вид стеллажа на чертеже позволяет определить, как он будет размещён в помещении. И следует подробно указать, как детали будут соединяться между собой.

Сварочный процесс

Материалом конструкции стеллажа может быть и дерево, и металл. Этот вопрос решает изготовитель в зависимости от того, с чем ему удобнее работать. Если мастер владеет технологией электросварки или газовой, то для него не составит большого труда сварить раму стеллажа. Но эта технология требует наличия специального оборудования. Если нет, его можно взять в аренду. Главное, уметь им пользоваться.

ФОТО: fmpi.ruРабота электросварщика

Сборка на болты

Металлический стеллаж тоже можно собрать на болтах. Но тогда для соединения двух металлических деталей потребуются дополнительные детали: косынки, накладки, стяжки и др. Можно две соединяемые детали сверлить насквозь и в отверстие пропустить болт. Но тогда, чтобы сохранить прочность узла, придётся увеличивать сечение самих деталей, а это приведёт к удорожанию всего изделия. На болтах проще собирать каркас из деревянных брусков.

Если взять хороший перфорированный штампованный швеллер и такие же уголки, можно довольно быстро собрать небольшую полку, например для колёс.

ФОТО: stalkersafe.ruПолки для колёс из штампованного профиля

Если взять для изготовления каркаса стеллажа сосновые бруски сечением 40 х 40 мм, то в таком бруске под болт диаметром 8 мм можно спокойно сверлить отверстие на расстоянии 40 мм от торца. Две детали будут стягиваться «в накладку» болтом с гайкой, но обязательно под головку болта и под гайку нужно подкладывать шайбу. Вкручивать болт в торец бруска нежелательно, прочность такого соединения гораздо ниже, и брусок может расколоться под нагрузкой.

ФОТО: garazhmechty.ruПростой стеллаж из катанных уголков на сварке

Статья по теме:

10 идей использования старого гаража: изготовление корпусной мебели, багетов, рамок для картин и фотографий, обработка природного камня, работа с металлом, автомойка и условия её организации, подводные камни при открытии своего дела — в нашей публикации.

Как сделать своими руками деревянную полку с каркасом из металла

Комбинированный вариант – пожалуй, самый оптимальный: и крепкий, и выглядит эстетично.

Материалы и инструменты

Изготовление деревянной полки и металлического каркаса являются разными по технологии процессами. Полка делается так. Берётся доска подходящего размера с запасом и выбирается катаный уголок или профилированная труба. Из инструментов нужны пила и рубанок для работы с деревом, слесарные инструменты и сварочное оборудование для работы с металлом.

Порядок действий

Выбранную доску обстругивают под размер и до гладкой поверхности и откладывают в сторону. Затем в соответствии с чертежами изготавливаются металлические детали будущего стеллажа – всё сводится к отрезанию мерных кусков. На вертикальных деталях рамы размечаются точки крепления горизонтальных деталей. Если предполагается сборка на болтах, то в этих точках сверлятся отверстия. Если задумана сварка, то детали свариваются. На готовый каркас на поперечины укладываются деревянные полки.

Особенности изготовления и чертежи популярных конструкций

Как сделать различные стеллажи, можно прочитать во множестве описаний подобных работ. Но оттуда следует брать лишь саму идею, ведь у каждого автолюбителя свои требования и свои возможности.

Модульный вариант

Сборка стеллажа по модульному принципу является очень разумным техническим решением, которое позволяет сократить время на разработку и изготовление, а также даёт определённую свободу при монтаже стеллажа в помещении гаража.

Модуль – это конструктивно и функционально законченный единичный элемент, который в совокупности с другими такими же элементами даёт возможность собрать конструкцию любого размера. Соединение отдельных модулей продумано заранее, и их объединение не представляет никакого труда. Сборка производится по инструкции. Модули можно ставить рядом один вплотную к другому, с просветами и в два этажа. Только в этом случае необходимо крепить их к стене.

ФОТО: avatars.mds.yandex.netМодуль для сборки большого стеллажа

Настенная модификация

Модули можно собирать в большую конструкцию и на полу, и развешивая на стене.

Подвесной вариант

Отдельные модули на тросах или цепочках можно развешивать на стене в нужном месте и в любом порядке. Это и есть подвесной вариант.  По конструкции и монтажу он является самым простым. Выбор места остаётся за хозяином гаража.

Щиты для инструмента

Инструменты, которые всегда должны быть под рукой, удобнее хранить не на полках и не в ящиках, а развешивать на щитах.

Заключение

Каждый владелец автомобиля любит похвастаться перед друзьями и соседями порядком и обустройством своего гаража. К тому же именно там проводятся все мужские посиделки. А уж если требуется выполнить серьёзную работу, то нужный инструмент и материалы должны быть там, где им и положено.

Обсудить0

Предыдущая

ПостройкиОдноскатная крыша для гаража

Следующая

ПостройкиКаркасный гараж своими руками на дачном участке

Полки в гараже своими руками (фото, схемы, видео)

Опубликовано: 01. 01.2018

Хорошо известно, что в современном гаражном строении помимо самого автомобиля принято хранить большое количество специального инструмента, вспомогательного оборудования и прочих материалов.

Для размещения всех этих необходимых для обслуживания автомобиля предметов должны быть предусмотрены специальные стеллажи или полки, об изготовлении которых следует побеспокоиться заранее. В нашем обзоре мы попытаемся рассказать о том, как правильно сделать стеллажи в гараже из различных материалов, а также рассмотрим некоторые нюансы организации работ по изготовлению и сбору полок.

Содержание

1. Виды конструкций
2. Делаем полки самостоятельно
3. Металлические полки
4. Полки из древесных материалов
5. Видео

Виды конструкций

Виды стеллажей

Различные варианты изготовления стеллажей для гаража предполагают применение для их обустройства конструкций следующего вида;

• металлические;
• конструкции из древесных материалов;
• комбинированные (металлический каркас плюс деревянные полки).

Кроме того, псуществует различие по способу их монтажа и имеются, в соответствии с этим, следующие исполнения:

1. Сборные металлические конструкции, которые крепятся на произвольной, удобной для вас высоте и фиксируются на стенах при помощи специальных крепежных уголков (с использованием болтов и гаек). Каракасом для полок этого вида могут служить стойки из перфорированного металлического профиля.
2. Стационарные конструкции, каркас которых монтируется из цельных горизонтальных стеллажей, крепящихся к четырём вертикальным стойкам. Конструкции подобного типа способны выдерживать большую нагрузку, которая при данном варианте исполнения полностью передаётся на пол. Как правило, исходным материалом для таких стеллажей служат металлические заготовки, но в том случае, если нагрузка на полки невелика – для их обустройства можно воспользоваться деревянными материалами.
3. Возможен вариант применения передвижных конструкций, оснащённых специальными роликами, благодаря которым их можно перемещать в любое удобное для вас место. К сожалению, конструкции этого типа имеют определенные ограничения по нагрузке.
4. И, наконец, вы можете оборудовать навесные полки, подвешиваемые непосредственно под потолком на удобной для хозяина гаража высоте. Для обустройства подобной конструкции необходимо будет подготовить специальные крепёжные элементы, которые свободно продаются в любом магазине стройматериалов.

Делаем полки самостоятельно

Сборка полок

Подобно работе с конструкциями любого другого типа самостоятельное изготовление полок в гараже следует начинать с составления эскиза, в котором должно быть отмечено их расположение и указаны все характерные размеры. Оптимальным считается вариант размещения полок вдоль одной из стен, освобождённой от всех ненужных предметов и вещей.

Глубина стеллажей и расстояние между горизонталями выбирают исходя из максимального размера предметов, которые предполагается хранить на них. Расстояние межу двумя нижними полками должно выбираться их расчёта возможности хранения на них автомобильных покрышек и канистр.

Металлические полки

Перед обустройством металлических полок в гараже вам придётся подготовить для них надёжный каркас, изготовленный из стандартных угловых заготовок. Крепление его к стойкам производится методом сварки или же посредством обычного болтового соединения.

Во втором случае вам придётся подготовить целую систему отверстий, рассчитанных таким образом, чтобы в будущем можно было регулировать полки по высоте. Все металлические составляющие конструкции (стойки и раму) необходимо будет загрунтовать, что обеспечит им надёжную антикоррозионную защиту. В качестве материала, укладываемого в рамную конструкции может использоваться как обычная доска, так и ДСП или многослойная фанера. Для их закрепления на металлическом каркасе лучше всего воспользоваться обычными саморезами.

Для повышения прочности конструкции каркас можно ее дополнительно зафиксировать на стене (или потолке) гаража при помощи специальных кронштейнов.

Полки из древесных материалов

Схема изготовления стеллажа из дерева

При желании сэкономить на материале вы можете изготовить стеллажную конструкцию полностью из деревянных заготовок. В качестве стоек можно выбрать стандартный брус сечением не менее 10×10 см, а для полок использовать доску или листы фанеры толщиной 1,5-2,5 см. Фиксация полок на каркасном основании производится при помощи болтовых соединений с использованием специальных металлических уголков.

Всегда нужно помнить о том, что грузоподъемность древесной конструкции заметно ниже, чем у её металлического аналога. Кроме того, такие стеллажи намного опасней в эксплуатации, поскольку изготовлены из пожароопасных материалов.

Видео

В этом видеоролике в ускоренном темпе показано изготовление деревянных полок.

Помогла ли вам статья?

Как сделать прочные гаражные полки 91 комментарий

В прошлом я занимался плотницкими работами, но на самом деле я больше занимаюсь каркасом, потому что мне нравится просто быстро собирать вещи и делать их как можно более прочными. Что касается гаражных полок, на мой взгляд, они не должны выглядеть причудливо, но они должны быть прочными — я видел слишком много провисших гаражных полок, которые выглядят так, будто вот-вот упадут. На самом деле, у меня действительно был питомец, убитый некоторыми предварительно построенными полками в гараже, которые рухнули.

Недавно я построил несколько новых гаражных полок в доме, в котором мы живем уже пару лет. Я всегда планировал построить некоторые, но только несколько месяцев назад. Я хотел поделиться своим опытом, чтобы дать другим любителям домашнего творчества представление о простом дизайне стеллажей, который будет служить долго. На фотографиях в этом посте изображена только одна из стен, на которой я построил полки. Общая стоимость дерева, гвоздей и шурупов для и стен составила чуть менее 200 долларов. Моя цель состояла в том, чтобы построить как можно более прочные полки, не тратя слишком много денег. За то количество прочного места на полках, которое у нас сейчас есть в нашем гараже, 200 долларов стоили того.

Необходимые инструменты:

• Молоток и гвозди (желательно пистолет для гвоздей, если он у вас есть)
• Шурупы и шуруповерт. Я использовал шурупы по дереву 3 ½ дюйма.
• Какая-то пила. Для этого лучше всего подойдет отрезная пила, но технически вы можете использовать пилу, электролобзик, настольную пилу или даже ножовку, если вам нужно.
• Рулетка
• Искатель шпилек
• Длинный уровень (не менее 4 футов)
• Карандаш
• Малая лестница
• Зубило (если у вас в гараже есть плинтус)

Подготовительные работы

Измерение

• Знайте, что вы собираетесь хранить на полках, и их размеры. Как только вы узнаете высоту самого высокого предмета, который планируете хранить на полках,
• Измерьте расстояние между полом и потолком. Разделите это расстояние на высоту самого высокого предмета, который вы будете держать на полках. Например, если у вас есть кулер высотой 20 дюймов, а расстояние от потолка до пола составляет 108 дюймов, вы должны разделить 108 на 24 1/2 (я объясню, почему оно должно быть 4 ½ дюйма). выше, чем ваш самый высокий предмет позже). Это будет равно примерно 4,4, что означает, что у вас достаточно места для 4 рядов стеллажей с полезной высотой 21 дюйм.

Очевидно, что вам не обязательно делать все полки одинаковой высоты, но убедитесь, что хотя бы один из двух рядов полок достаточно высок для всех ваших самых высоких предметов. Я сделал наши две нижние полки выше, чтобы вместить более крупные и тяжелые предметы (например, для хранения продуктов), и сделал верхние полки немного короче, чтобы вместить более мелкие и легкие предметы. Я бы также рекомендовал хранить все ваши химикаты, такие как гербициды, пестициды или чистящие средства , на верхней полке, чтобы ваши дети не могли до них добраться (легко…).

Поиск и маркировка шипов

• Для этой детали вам понадобится искатель шипов. Что я сделал, так это отметил все вертикальные и горизонтальные линии, которым будут следовать мои полки. Проведите искателем стержней по стене горизонтально (дважды), один раз выше и один раз ниже, и отметьте каждую стойку. Затем возьмите уровень длиной 4 фута (или длиннее) и проведите прямую вертикальную линию между верхней и нижней отметками. Используйте эту линию, чтобы продлить вертикальную линию вверх по стене. Эта вертикальная линия будет вашим ориентиром, который поможет вам увидеть, где прикрутить доски к стене.

• Затем проведите горизонтальные линии, измеряя их снизу вверх. Если под вашей нижней полкой будет пространство шириной 21 дюйм, отмерьте 24 ½ дюйма и используйте уровень, чтобы провести горизонтальную линию по всей стене. Следующая горизонтальная линия должна быть на 24 ½ дюйма выше этой линии (при условии, что все ваши полки будут одинаковой высоты). Причина, по которой вам нужно подняться на 24 1/2 дюйма, чтобы построить 21-дюймовое пространство, заключается в том, что вы должны учитывать фанеру 1/2 дюйма сверху и рамную доску высотой 3 дюйма.

Расчет необходимого количества древесины

• Учитывая длину стен, на которых я строил полки, я купил доски длиной 8 футов. Я использовал комбинацию 2х4 (для вертикальных опорных стоек) и 2х3 (для основного горизонтального каркаса, включая доски, прибитые к стене). Я также использовал фанеру толщиной ½ дюйма для поверхности стеллажа более гладкой стороной фанеры вверх. Лоус разрежет листы фанеры размером 8 × 4 фута, чтобы сэкономить ваше время. Мои полки были глубиной около 21 дюйма, поэтому я смог получить два куска по 8 футов в длину из каждого листа. Я обнаружил, что эта глубина подходит для большинства ванн и других крупных предметов, которые вы будете хранить, и достаточно места для хранения нескольких мелких предметов.
• Стена, на которой я построил эти полки, была около 14 футов в длину, поэтому мне понадобилось два 8-футовых листа фанеры для каждого ряда. Мне пришлось отрезать лишние два фута ножовкой.
• Как только вы узнаете длину стены, достаточно просто подсчитать, сколько листов 2х3 и фанеры вам понадобится. Для 14-футовой стены я использовал 5 вертикальных стоек 2×4, две на конце и три посередине, каждая на расстоянии около 3,5 фута друг от друга. Вы можете делать здесь все, что хотите, но убедитесь, что вы не заходите слишком далеко между столбами, чтобы у вас было достаточно сил.

Сборка полок

Когда у вас есть все пиломатериалы, пора начинать строить. Это забавная часть, и если вы уже все измерили и отметили, часть сборки должна пройти довольно быстро (с этим дизайном).

• Первый шаг — прибить 2×3 к стене. Поместите их по горизонтальным линиям, которые вы нарисовали, и вставьте гвоздь в каждую вертикальную линию (там, где шпильки). Для этой части я использовал и шурупы, и гвозди. Шурупы обеспечивают горизонтальную прочность, а гвозди обеспечивают вертикальную прочность.

Как вы можете видеть на картинке ниже, я также использовал перпендикулярную стену для увеличения поддержки. Я бы порекомендовал это, поскольку это обеспечивает горизонтальную прочность.

• После привинчивания и прибивания досок к стене можно установить торцевые доски (2×4). Измерьте и обрежьте эти доски (и все остальные вертикальные опоры 2х4) так, чтобы они были на ½ дюйма выше, чем самая высокая доска у стены. Это делается для того, чтобы, когда вы кладете фанеру на верхнюю полку, она входила в раму для дополнительной поддержки.
• Для тех, у кого в гараже есть какой-то плинтус, вам нужно будет взять долото и вырезать место для вертикальных досок 2×4, которые будут крепиться на концах к стене. Вы также можете вырезать пространство на самих опорных балках вместо плинтуса.
• Следующим шагом будет установка внешних досок 2×3 в каждом ряду. Начните снизу и поместите что-нибудь под один конец, а другой конец прибейте к перпендикулярной доске у стены. Замените все, что вы использовали для поддержки другого конца, на первую вертикальную опору 2×4. Прибейте его на место только одним гвоздем, чтобы вы могли поворачивать доску из стороны в сторону и выравнивать ее. См. изображение ниже.

• Продолжайте движение, устанавливая следующую горизонталь 2×3 на место и прибивая к ней следующую вертикаль 2×4.
• Повторите этот процесс со следующим рядом вверх, но перед тем, как прибить вертикаль 2×4 ко второму ряду, обязательно выровняйте его по вертикали с помощью длинного уровня. После того, как вы выровняли 2х4 и прибили его ко второму ряду, остальные ряды уйдут быстро. Я бы все же проверял каждый ряд уровнем, так как некоторые доски могут покоробиться и их нужно будет согнуть на место.

На этих фотографиях немного сложно разглядеть, но я также прибил несколько опорных досок между горизонтальными балками, выходящими перпендикулярно основной стене.

Последний шаг – укладка фанерных деталей. Они должны входить прямо в вашу раму, и после прибивания гвоздями они будут придавать дополнительную прочность выходу из стены, а также из стороны в сторону. Я прибил их примерно через каждые 12 дюймов.

Как вы можете видеть на картинке ниже, ваши полки в гараже должны быть достаточно прочными, чтобы их можно было использовать в качестве спортивного зала для ваших детей!
