План этажа чертеж
Вернуться на страницу «Оформление чертежей»
План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на уровне оконных и дверных проемов каждого этажа (рис. 1).
Рис.1. Понятие — план этажа.
План здания дает представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проемов, простенков, капитальных стен, колонн, лестниц, перегородок.
Следует обратить внимание на различие в присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок (рис. 2).
Рис. 2. Присоединении наружных и внутренних капитальных стен и капитальных стен и перегородок
При выборе толщины линий обводки, следует учесть, что несущие конструкции, в частности, конструкции перегородок, чертят линиями меньшей толщины, чем несущие капитальные стены и колонны.
Условное обозначение оконных и дверных проемов с заполнением и без него изображают согласно ГОСТ 21.
501-2011.
При вычерчивании плана в масштабе 1:50 или 1: 100 при наличии в проемах четвертей их условное изображение показывают на чертеже.
Четверть – это выступ в верхних и боковых частях проемов кирпичных стен, уменьшающий продуваемость и облегчающий крепление оконных коробок (рис. 3).
Рис. 3. Четверть в дверных и оконных проемах.
На планах этажей наносят и указывают:
– координационные оси здания с указанием маркировки;
– отметки чистых полов, расположенных на разных уровнях;
– направление и величину уклона полов;
– толщину стен и перегородок и их привязку; размерные цепочки: внешние и внутренние, проводят;
– все (независимо от размеров) проемы, отверстия, ниши в стенах и перегородках с необходимыми размерами и привязками, за исключением предусмотренных в других чертежах. Для проемов с четвертями размеры показывают по наименьшей стороне проема. Размеры дверных проемов в перегородках на планах не показывают;
– площади помещений проставляют в правом нижнем углу плана помещения и подчеркивают сплошной толстой линией.
Площади указывают в квадратных метрах с двумя десятичными знаками;
– номера помещений в кружках диаметром 6–8 мм, соответствующие номерам наименования помещений и приводят их в экспликации;
– конструкции (например, площадки, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.
План этажа здания рекомендуется вычерчивать в следующей последовательности (рис. 4):
а) наносят сетку координационных осей;
б) вычерчивают наружные и внутренние стены здания, перегородки и колонны, если они имеются;
в) показывают оконные и дверные проемы, направление открывания дверей, лестничные марши, санитарно-технические приборы и т. п.;
г) наносят выносные и размерные линии;
д) проставляют размеры и марки осей, делают все необходимые надписи;
г) после проверки и доработки обводят контуры сечений – сплошной основной линией, остальные – сплошной тонкой линией.
Рис. 4. Последовательность оформления плана этажа.
Как правило, невидимые конструктивные элементы на планах не показывают. Но если на других чертежах невозможно показать данный элемент как видимый, на плане его изображают штрихами. При этом изображаемый элемент может быть расположен как ниже секущей плоскости (ниша для батарей отопления), так и выше ее (антресоли).
В названиях плана здания указывают отметку чистого пола этажа или номер этажа, например: « План на отм. 0.000», « План 1 этажа», или, если ряд этажей имеет одинаковую планировку, то «План 2,3 этажей». Надпись не подчеркивают. Пример заполнения плана приведен на рис. 5.

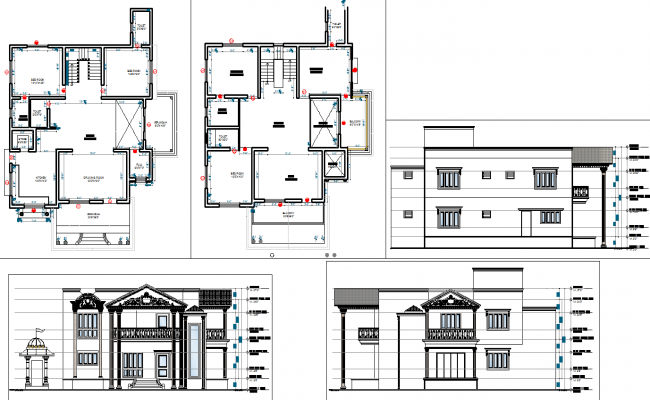

Рис. 5. Пример оформления плана чертежа.
Изготовитель плана этажа — Создать план этажа просто
Изготовитель плана этажа — Создать план этажа просто — Edraw
Простой дизайн. Уютный дом. Счастливая жизнь
.
Каждый пользователь любит этого удобного и экономичного изготовителя плана этажа!
Изготовитель плана этажа идеально подходит не только для плана этажа с профессиональным внешним видом, офисной планировки, домашнего плана, плана посадочных мест, но и дизайна сада, плана пожарной и аварийной ситуации, ОВК, диаграммы высот.
.. и это только начало!
ВИДЕО: Изготовитель плана в 2 минуты
Скачать версию для Mac Скачать версию для Windows
Производит разнообразные планы этажей
Изготовитель плана этажа — это комплексная программа, содержащая более 13 типов планов этажей. Его используют для проектирования плана этажа, домашнего плана, офисной планировки, плана электросвязи и телекоммуникаций, плана посадочных мест, плана безопасности и доступа, дизайна сада, пожара и чрезвычайной ситуации, отраженного потолка ОВК, плана водопровода и трубопроводов, высоты и шкафа. Один производитель для 13 видов диаграмм. Попробуйте бесплатно прямо сейчас.
Бесплатные примеры планов этажей
Получите обильные шаблоны и примеры планов этажей онлайн. Все эти примеры хорошо отформатированы. Пользователям просто нужно внести небольшие изменения, например изменить тему. Таким образом, даже новичок может сделать профессиональные планы этажей.
Поддерживает различные форматы для вывода
Все будет готово всего за несколько минут.
Затем вы можете распечатать или экспортировать диаграмму в многие форматы, включая Visio, Office и графические форматы и так далее. Эта бесшовная совместимость с другими программами позволяет вам легко сотрудничать с другими.
Ссылки планов этажей для огромных ресурсов
Мгновенно превратите любой план этажа в шлюз информации путем вставки гиперссылок, вложений и других объектов. Это интерактивная инфографика, которую каждый может создать. В одной диаграмме вы можете легко перемещаться многие ресурсы.
Мощные и профессиональные функции
Полотно для рисования имеет линии сетки и линейки, которые обеспечивают точный дизайн. Входящие в комплект являются умными фигурами с полным диапазоном стен, фигурами помещения и вариантами мебели. Некоторые прикреплены со шкалой, которая будет изменяться автоматически при изменении фигур. Группа профессиональных функций облегчит и улучшит процесс проектирования.
Идеальная альтернатива Visio для изготовления плана этажа на Mac, Windows и Linux
ДОСТУПНЫЕ ТИПЫ ПЛАНОВ ЭТАЖЕЙ
У нас есть отдельные библиотеки для разных типов планов этажей, поэтому вы можете создать свой предпочтительный план этажа при помощью нужных символов.
Нажмите на определенный шаблон в программе, чтобы получить относительные символы и инструменты. Здесь есть домашний план, офисный план, план посадочных мест, план сада, план пожарной безопасности, план ОВК, план электроснабжения и телекоммуникаций и т. д.
План этажа
Домашний план
Офисный план
План кабельной разводки
План посадочных мест
План сада
План эвакуации
План ОВКВ
Сантехника и трубопроводы
План потолка
Безопасность и доступ
План гардероба
Счастливые клиенты по всему миру
Изготовитель плана этажа является надежным помощником по планированию этажей для некоторых из самых известных брендов мира.
Изготовитель плана этажа Pro — Ваша лучшая программа для создания плана этажа.
Получите удовольствие от создания плана этажа с полнофункциональной программой. Вы будете удивлены её изобильными символами и шаблонами! Вы будете изумлены её лёгкой работой! Вы будете довольны её услугой и ценой! Попробуйте её именно сегодня!
СКАЧАТЬ БЕСПЛАТНОКУПИТЬ PRO ВЕРСИЮ
Top
Как рисовать планы строительства для разрешения на строительство
Опубликовано Джейсон Сомерс
Строительство любого здания требует значительной подготовки и планирования . Хотя планирование работы важно, если вы хотите избежать критических ошибок в процессе строительства, оно также необходимо для того, чтобы строительство было законным в городе Лос-Анджелес. Имейте в виду, что для всего, от строительства нового дома до преобразования использования комнаты, потребуется план здания.
План здания по существу является графическим представлением того, как будет выглядеть здание, которое вы строите, после завершения строительства. Эти планы могут помочь вам определить, сколько будет стоить проект, что полезно при составлении первоначального бюджета.
Прежде чем приступить к реализации проекта, вам необходимо подать заявление на получение разрешения на строительство, которое представляет собой разрешение на строительство , которое можно получить в Департаменте строительства и безопасности Лос-Анджелеса.
Чтобы получить одобрение вашего проекта, планы строительства должны быть предоставлены вместе с заявкой на получение разрешения на строительство. При правильном составлении планы строительства предоставят строительной бригаде все, что им нужно для строительства объекта, не делая слишком много ошибок.
Хотя основной план здания является планом участка , могут также потребоваться дополнительные планы, такие как планы этажей , ландшафтные планы и планы фасадов . Для небольших домов и коммерческих зданий составление планов строительства может занять около 1–2 дней, а для более крупных зданий — до 3–4 дней. После того, как вы представили эти планы вместе с любыми дополнительными документами вместе с заявкой на получение разрешения на строительство, процесс утверждения может занять от 2 до 4 недель.
Специалист по выдаче разрешений на строительство может помочь в этом процессе, удостоверившись в том, что ваши строительные планы соответствуют нормам, и поговорив с соответствующими специалистами в LADBS, отвечающими за утверждение.
Если вам требуются планы строительства для получения разрешения на строительство, в этой статье подробно рассказывается о том, как составляются эти планы и что вам потребуется для начала работы.
С чего начать?
Чтобы начать рисовать планы зданий, рассмотрите строительные журналы, а также различные здания в Интернете. Вы также можете проехать мимо зданий в вашем районе или общей территории. Эти ресурсы могут дать вам вдохновение, необходимое для создания планов строительства, которые соответствуют внешнему виду и дизайну, которые вы хотите, чтобы здание имело. Имейте в виду, что план участка должен включать все, от границ и размеров собственности до любого ливневого стока в окрестностях.
Убедитесь, что вы полностью понимаете границы собственности, чтобы можно было правильно разместить их на создаваемых планах зданий. Понимание этих аспектов земли, на которой вы собираетесь строить, — это 9.0009 необходимо убедиться, что вы не посягаете на землю, которая принадлежит кому-то другому .
Все, что осталось сделать, прежде чем вы начнете рисовать планы здания, — это получить необходимые материалы для проекта.
Какие материалы мне понадобятся?
Существует большое количество расходных материалов , которые вам понадобятся для эффективного создания плана строительства. Например, важно, чтобы у вас действительно было желание рисовать и достаточно терпения, чтобы создавать планы строительства, не разочаровываясь в своем прогрессе. Следует также отметить, что лучшие строительные планы, как правило, составляются людьми, умеющими использовать свое воображение.
Хотя важно, чтобы ваши строительные планы соответствовали местным нормам, рекомендуется также сосредоточиться на обеспечении эстетической привлекательности объекта. Типы расходных материалов, которые вам потребуются для рисования планов зданий, зависят от того, рисуете ли вы вручную или с помощью компьютера.
Если вы рисуете эти планы от руки , убедитесь, что у вас есть такие расходные материалы, как:
- Карандаш
- Бумага
- Прочный ластик
- Калькулятор
- Линейка, инженерные и архитектурные весы
- Удобное кресло и прочный стол
включает в себя:
- Все инструменты и инструменты, упомянутые ранее для некоторых первоначальных рисунков от руки
- Компьютер с доступом в Интернет
- Монитор
- Сканер
- Принтер
Когда у вас есть эти материалы, вы должны быть готовы рисовать планы любого здания, которое вы собираетесь построить.
Шаги для рисования плана здания
Существует около семи отдельных шагов , которые необходимы для рисования плана здания, включая:
- Создание начальной точки и соответствующего масштаба для проекта
- Практика изменения масштаба
- Создайте план застройки и линий текущего участка в масштабе, что должно быть выполнено в виде сверху
- Добавьте некоторую информацию к плану
- Зарисуйте детали собственности
- Подпишите все
- Зарисуйте дополнительные страницы в зависимости от точного типа проекта
1. Создайте начальную точку и надлежащий масштаб для проекта
Когда вы начинаете создавать эти планы, убедитесь, что вы начинаете с начальной точки, прежде чем должным образом масштабировать для проекта. Например, северо-западный угол земли должен быть логически расположен в верхней левой части миллиметровки, которую вы используете. Структура должна быть очерчена в масштабе архитектора.
Стандартный масштаб для использования составляет от 1/4 дюйма до 1 фута, что дает вам возможность разместить проект размером 44 × 72 фута на бумаге размером 11 × 18 дюймов.
2. Практика изменения масштаба
Следующий шаг этого процесса включает изменение масштаба по мере необходимости . Попрактикуйтесь в изменении масштаба, когда начнете рисовать. Как только вы достигнете угла определенной функции проекта, вы можете повернуть острие карандаша, чтобы изменить масштаб.
3. Создайте план здания и текущие границы участка в масштабе, что должно быть сделано на виде сверху
Затем вы должны создать план здания и границы участка в масштабе, который должен быть выполнен на основном виде сверху. Наряду с контуром конструкции убедитесь, что вы включили надстройки для крыльца и любых других углублений на участке. Дополнительные детали, такие как подъездные пути, деревья и внутренние дворики , также должны быть включены в план.
4. Добавьте некоторую информацию в план
Именно в этот момент вы должны добавить в план некоторую основную информацию , которая может включать адрес собственности, а также название ближайшей улицы. Убедитесь, что вы обозначили направление для собственности, добавив «N» для севера в правильном месте плана здания. Масштаб, который вы используете, также должен быть размещен где-то на бумаге. Наконец, важно, чтобы вы записали свое полное имя, а также текущую дату.
5. Набросайте детали собственности
Теперь, когда вы завершили базовую схему здания и собственности, пришло время набросать некоторые из соответствующих деталей рассматриваемой собственности. Если вы планируете добавить террасу, забор или навес к собственности, эти дополнения должны быть набросаны на плане здания. Обратите внимание на ширину, глубину и высоту любого дополнения.
6. Маркируйте все
Шестой шаг включает маркировку каждой комнаты в доме после того, как вы начертите план этажа.
Наряду с маркировкой каждой комнаты дома или здания важно маркировать каждую дверь, окно, шкаф, прибор, прилавок и сантехнику. Расположение детекторов углекислого газа и дыма также должно быть записано.
7. Набросайте дополнительные страницы в зависимости от точного типа проекта
Седьмой и последний шаг включает наброски дополнительных страниц, если это необходимо для вашего конкретного проекта . Например, строительство совершенно нового здания потребует создания плана фундамента. С другой стороны, пристройка к дому потребует создания вида сбоку, показывающего, как будет построена пристройка. С помощью этого пошагового руководства у вас должно быть четкое представление о том, как составлять планы строительства, которые затем можно использовать для получения разрешения на строительство.
Характеристики хорошего строительного плана
Хороший строительный план — это план, который обеспечивает строительную бригаду всем необходимым для возведения собственности в соответствии с вашими требованиями, а также гарантирует, что LADBS имеет все необходимое для утверждения проекта.
Основные характеристики хорошего плана здания включают:
- Все четко обозначено
- Границы участка правильные
- Дизайн соответствует спецификациям землевладельца
- Здание спроектировано так, чтобы быть функциональным и в то же время хорошо построенным
- Планы выполнены в правильном масштабе
Если планы, которые вы составляете, не противоречат местным строительным нормам и правилам, вы сможете получить одобрение этих планов в LADBS после того, как отправите заявку на получение разрешения на строительство, что должно быть вашей конечной целью при составлении планов строительства. Вы также получите выгоду от возможности использовать эти планы при строительстве дома после получения одобрения.
Что мне нужно для получения разрешения на строительство?
Когда вы готовитесь отправить заявку на получение разрешения на строительство в LADBS, вам потребуется предоставить множество документов и чертежей, если вы хотите, чтобы процесс утверждения был простым.
Чтобы подать заявку на получение разрешения на строительство, вам потребуются такие планы и чертежи , как:
- Строительные планы
- Планы этажей в минимальном масштабе 1:100
- Информация о конструкции
- Чертежи в разрезе
- Фасады
Если вы хотите подать заявление на получение разрешения на строительство, вы можете сделать это, зайдя на веб-сайт LADBS. Убедитесь, что вы выбрали правильное разрешение на строительство. Эти приложения можно скачать, и обычно они занимают всего пару страниц. После того, как вы заполнили заявку, все, что осталось, — это подать заявку в одном из пяти мест LADBS. Если вы хотите легально построить недвижимость в Лос-Анджелесе, необходимо получить разрешение на строительство.
Что дальше?
Если вы обнаружите, что процесс утверждения занимает больше времени, чем вам хотелось бы, настоятельно рекомендуется нанять специалиста по выдаче разрешений на строительство. Эти люди могут помочь вам ускорить процесс утверждения, позаботившись о любых проблемах, возникающих в процессе. После того, как вы, наконец, получили разрешение, вы можете начать строительство на участке под рукой.
Во время строительства убедитесь, что вы придерживаетесь планов, утвержденных LADBS. На протяжении всего проекта вам необходимо будет проводить регулярные проверки, которые определят, выполняется ли проект без проблем. Пока вы придерживаетесь составленных планов строительства, вы сможете завершить строительный проект своевременно и эффективно.
Джейсон Сомерс, президент и основатель Crest Real Estate
Обладая более чем 15-летним профессиональным опытом работы на рынке элитной недвижимости Лос-Анджелеса, Джейсон Сомерс обладает опытом, суждениями и послужным списком, чтобы обеспечить непревзойденный уровень недвижимости Сервисы. Его обширные знания помогают клиентам выявлять и приобретать приносящие доход свойства и возможности развития с добавленной стоимостью.
Узнайте больше о Джейсоне Сомерсе или свяжитесь с нами.
Как составить план для получения разрешения на строительство (руководство «Сделай сам»)
Когда дело доходит до строительства здания, в большинстве, если не во всех, юрисдикциях требуется получение разрешения на строительство до начала строительства. Будь то местный совет по планированию для вашего сообщества, требование штата или требования федерального правительства, если проект достаточно большой, важно, чтобы вы выполнили все условия для получения разрешения.
В большинстве случаев для утверждения планы должны быть проштампованы или запечатаны архитектором, инженером или другим квалифицированным специалистом. По этой причине обязательно уточните в местном строительном отделе, применимо ли это к вашей ситуации. С учетом сказанного, если ваш проект небольшой и не требует профессиональной печати или штампа, вот руководство, которое поможет вам в этом процессе.
Как составить план для получения разрешения на строительство:
- Начните с концептуальной круговой диаграммы
- Найдите хорошую отправную точку и подходящий масштаб.
- Потренируйтесь работать с весами.
- Нарисуйте вид планируемой конструкции сверху.
- Добавляйте соответствующую информацию в свои строительные планы.
- Добавьте или запишите другие сведения о собственности.
- Обязательно маркируйте каждую часть вашего проекта.
- Добавьте дополнительную информацию в зависимости от типа проекта.
Строительство новых объектов может быть невероятно сложным. Соблюдение каждого шага при составлении плана разрешения невероятно важно для обеспечения успеха вашего проекта. Давайте более подробно рассмотрим процесс, чтобы убедиться, что все идет без сучка и задоринки.
1. Начните с концептуальной пузырьковой диаграммы
Одним из первых шагов в разработке плана является выяснение того, как различные помещения взаимосвязаны друг с другом. Точно так же, как писатель создает набросок, перед составлением плана вы можете создать так называемую «пузырьковую диаграмму». Эта диаграмма представляет собой список комнат (с овалом или «пузырем» вокруг них), расположенных визуально по отношению друг к другу.
Затем добавляются линии, показывающие, как каждый «пузырь» или комната соединяется с другим. Делая это, вы, по сути, создаете простую диаграмму, которая показывает макет, который вы собираетесь детализировать в плане. Помните, что вам не обязательно делать это идеально с первого раза! Так что приготовьте эту кальку и придумайте несколько вариантов, пока вы не будете довольны решением.
2. Найдите хорошую отправную точку и надлежащий масштаб
Следующим шагом будет нанесение граничных контуров здания или помещения, которое вы проектируете, и начните заполнять пробелы, чтобы они эффективно соответствовали тому, что вы наметили. на пузырьковой диаграмме. Хотя не существует установленного правила, при составлении плана здания часто лучше начинать с угла или края, а не с середины.
Кроме того, при составлении планов строительства зачастую проще всего использовать один и тот же постоянный масштаб. Если вы строите сарай размером двадцать пять на двадцать пять, можно использовать масштаб, например, один фут на дюйм. Но если вы строите большое здание, этот масштаб не подходит. Обычно вы хотите придерживаться масштаба 1/4″ или 1/8″ в зависимости от размера здания.
Обязательно определите разумный масштаб и придерживайтесь его на протяжении всего процесса планирования.
3. Практика работы с весами
После того, как вы решили, с каким масштабом вы будете работать, очень важно попрактиковаться в использовании этого масштаба. То, что у вас есть идея в голове, не всегда означает, что она сработает. Имейте в виду, что то, что вы наметили в своей пузырьковой диаграмме, может измениться, поскольку реалии масштаба начинают влиять на макет.
Кроме того, вы можете обнаружить, что изначально выбранный вами масштаб не работает. Это нормально. Многие архитекторы, проектировщики зданий и другие люди начали работать с масштабом, но затем передумали на полпути к проекту.
Практика ведет к совершенству, особенно когда речь идет о планировании здания. Это также означает, что вы должны быть готовы перерисовать свои планы и иметь несколько черновиков.
Если вы ошиблись со своими весами или решите изменить их в процессе, лучше всего перезапустить свой план, чтобы убедиться, что он максимально точен.
4. Нарисуйте вид сверху на планируемую конструкцию
Часто люди впервые сталкиваются с концепцией различных точек зрения на уроках основ естественных наук или искусства. Вы не думаете об этом регулярно, но все, что мы переживаем, имеет разные точки зрения. Подумайте о комнате, в которой вы сейчас сидите.
С того места, где вы сидите, комната выглядит определенным образом, но если бы вы стояли где-то в другом месте или даже смотрели вниз на комнату, она выглядела бы совсем по-другому.
То же самое относится и к планам строительства. Большинство планов зданий составляются с вида сверху, и я рекомендую вам начать именно с этого вида, так как его проще всего рисовать и представлять.
5. Добавление соответствующей информации в ваши строительные планы
Иногда люди настолько увлечены своими планами проектов, что забывают, что другие люди должны их понимать. Хотя вы можете быть знакомы со всеми элементами, указанными в вашем плане, другие — нет.
Предположим, что человек, просматривающий ваши планы, не имеет базовых знаний о том, что изображено. Это означает, что вам может понадобиться добавить в проект другую информацию, чтобы люди могли понять ваши планы.
Обязательно добавьте такие элементы, как маркеры местоположения, направления (например, север, юг, восток и запад) и другие обозначения собственности, такие как ручей, холм или другую важную информацию для строителей.
6. Добавьте или сделайте пометку о других деталях собственности
В дополнение к вашему плану этажа, показывающему планировку внутренних пространств, вам также может понадобиться включить план участка, показывающий здание по отношению к границам собственности и другим особенности собственности.
Если это так, помните, что основная цель плана — определить, что находится на участке по отношению к зданию. Проведите инвентаризацию всего на участке, вплоть до границ участка, и обозначьте их на плане.
Важно отметить другие объекты или препятствия, которые могут повлиять на ваши планы строительства. Обязательно добавьте такие вещи, как заборы, бассейны, подъездные пути, другие конструкции или любые другие аспекты собственности, которые вы хотели бы видеть на плане участка.
7. Обязательно маркируйте каждую часть вашего проекта
Обеспечение маркировки аспектов ваших строительных планов может быть самым важным шагом во всем процессе. Это важно не только для того, чтобы вы, дизайнер, не запутались, но и для того, чтобы человек, утверждающий ваш план, и настоящие строители знали, что они делают.
Ванная, спальня и кухня могут выглядеть очень похоже без каких-либо надписей. Хотя вы можете предположить, что показа приборов достаточно, это может быть не так. Возможно, вы сможете отличить комнаты друг от друга, а другие — нет, поэтому крайне важно сделать все невероятно ясным для всех вовлеченных сторон.
Если вы будете добавлять детали или участки стен к набору чертежей, обязательно укажите их на плане, чтобы их было легко найти. Помните, что план этажа обычно является отправной точкой для любого, кто просматривает ваш комплект чертежей.
8. Добавьте дополнительную информацию в зависимости от типа проекта
В разных юрисдикциях требуются разные взгляды и информация в зависимости от типа проекта и разрешения, которое вы пытаетесь реализовать.
В большинстве юрисдикций есть контрольный список всего, что вам может понадобиться для получения одобрения, поэтому очень важно убедиться, что вы выполняете эти требования. Включение дополнительных страниц с разными представлениями — отличная идея, даже если в этом нет необходимости.
Может потребоваться дополнительная информация, например, заявление о воздействии на окружающую среду, заявление о необходимости и информация, относящаяся к различным постановлениям о зонировании.
