8+ этапов по изготовлению котла для бани своими руками [+ВИДЕО]

Какой элемент играет в бане ведущую роль? – Разумеется, котел. Именно хороший, грамотно сделанный и с умом установленный, он обеспечивает необходимую температуру и поддерживает жар в парной. Конечно, такой элемент можно при желании и купить, но не все люди считают такой подход наилучшим.

Ведь вполне можно сделать и котел для бани своими руками – никаких проблем в этом отношении не возникнет, если Вы воспользуетесь грамотными и понятно изложенными инструкциями.

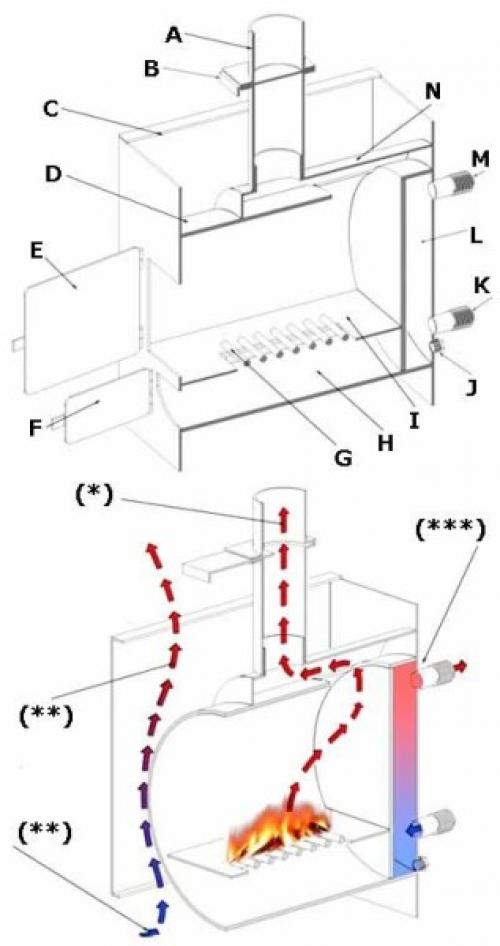

Котел для бани – общая схема

Печь и котел: общие черты и различия

Как альтернативу можно рассматривать каменку, она является неплохой альтернативой котлу, однако именно первое решение нравится большинству. Большой разницы между ними нет, однако в общих чертах различия отметить стоит, хотя бы для общей информации.

Печь и ее строение

Кирпичная печь

Кирпичная печь для бани – это, безусловно, неплохой вариант, и ее можно тоже без проблем построить своими руками. Однако при этом стоит понимать, что печь из кирпича – это не котел из чугуна, со всеми вытекающими недостатками. Зато котлы для бани своими руками, сделанные из обрезков труб или бочек, иным образом назвать нельзя.

Оба эти варианта предназначены для одного и того же, и прекрасно подходят для выполнения таких функций, как:

  • Нагрев воды для мытья,
  • Нагрев камней для пара и жара,
  • Общий разогрев помещения,
  • Поддержания температуры в рамках необходимых показателей.

Важно!
Печь для бани – это в любом случае кладка из кирпича.
А котел – это практически любая другая конструкция, так что путаться тут не нужно.

Котлы во всем их многообразии

Как работает котел

Что же касается котлов – тут существует по меньшей мере две большие их категории. Котлы могут быть как самодельными, созданными из подручных средств и доступных материалов, так и покупными. Множество производителей рекомендует свои изделия и подчеркивает, что делать котлы в баню своими руками – это не выгодно и глупо, но при этом практика множества народных умельцев из раза в раз показывает обратное.

По меньшей мере, сказать можно следующее:

  • Сделать такую вещь самостоятельно можно без особой практической подготовки,
  • Это не потребует больших финансовых вложений,
  • Процесс не отнимает много времени при грамотной организации труда,
  • Изделие получается безопасным и вполне надежным, если следовать инструкциям,
  • Но быстро нагревается, его не нужно топить так долго, как печь-каменку для бани.

Главное – подобрать понятные и детальные чертежи котла для бани своими руками, их на нашем сайте можно найти немало. А еще стоит совместить наиболее подходящий проект с доступными материалами и личными потребностями – вот тогда точно удастся достигнуть идеала!

Приступаем к работе!

Система со всеми важными элементами

Итак, как сделать котел в баню своими руками? Что нужно уметь, и на какие этапы подразделяется такая работа?

Для начала нужно произвести все необходимые расчеты, и сделать это корректно, без погрешностей. Либо можно взять модель с уже готовыми расчетами – таких материалов в сети интернет хватает, можно найти массу интересных моделей.

Ведь чертежи котлов для бани своими руками вместе с фото и другими материалами охотно выкладываются многими мастерами, важно найти только оптимальную для себя модель. Вы можете использовать себе в помощь и видео в этой статье – этих данных будет вполне достаточно, и сориентироваться в них будет совсем не сложно.

Что только не идет в качестве основы!

Далее нужно подобрать тот расходный материал, который подойдет для создания этого изделия, и будет для Вас доступным.

Материалы нужно:

  • Рассчитать, чтобы понять, чего и сколько надо,
  • Подобрать из имеющихся, а также докупить все необходимое в строительных или в специализированных банных магазинах,
  • Поохотиться за тем, что можно добыть бесплатно.

Также для того, чтобы делать банные котлы своими руками, необходимо уметь резать металл – этот навык потребуется практически со стопроцентной вероятностью. Ведь котел – это тонкостенная конструкция из металла, которая в любом случае создается из металлических листов или из другого объекта, который сделан из металла, и над которым придется поработать – инструкция иных вариантов не усматривает.

Важно!
Вам пригодятся ножницы по металлу, и они должны быть качественными, острыми.
В противном случае добиться хорошего результата просто не получится.

Поработать придется и со сваркой. Так как цена оборудования совсем не мала, будет прекрасно, если эта техника у Вас уже будет, или если Вы сможете взять ее у знакомых. Желательно иметь навыки управления таким оборудованием, ведь сварочный шов всегда оказывается зоной особого риска, и он обязательно должен быть качественным, надежным.

Только с хорошим навыком у Вас получится хороший шов, и только хороший шов станет основой для по-настоящему добротного котла.

Следующим и последним этапом станет строительство кирпичного короба для Вашего котла. А следовательно, Вам придется также и выполнить кладку. Зачем она нужна? – Все просто. Металлические конструкции могут давать слишком интенсивный тепловой поток, который совсем не нужен человеку, а кирпич может надежно оградить от этого, и обеспечить дополнительную безопасность, защиту от риска ожогов.

Эта кирпичная стенка делается со специальными отверстиями для вентилирования – по сути, она достаточно проста, однако делать ее необходимо с пониманием.

Не забывайте, что кирпич обладает некоторым весом, и потому при строительстве тяжелой стенки следует обеспечить качественный фундамент. В противном случае может возникнуть немало внезапных проблем.

Важно!
При создании печи нельзя забывать о дымоходе.
Следует иметь в виду не только риски, связанные с пожаром, но и с распространением угарного газа, задымлением.

Заключение

Результат может быть прекрасным

Итак, как сделать котел для бани своими руками? – Это совсем не сложно. Главное – чтобы у Вас были все необходимые подручные материалы, основой которых является металл или изделия из него. При наличии минимальных навыков в сварке, резке металла и кладке кирпича Вы сможете сделать прекрасный котел своими руками.

Добавить в избранное
Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

Котел для бани своими руками

Любители загородного отдыха предпочитают построить баню самостоятельно. Выбирая способ её отопления, задумываются над выбором: выложить в бане печь или поставить котёл? Принцип действия печи и котла практически одинаковый, но самостоятельно соорудить котёл — быстрее и легче, чем возвести настоящую кирпичную печь. Да и по стоимости кладка печи обойдётся в несколько раз дороже. А для изготовления банного котла чаще всего используют листовой металл, поэтому вам потребуются навыки выполнения сварочных работ.

Содержание

  • 1 Устройство котла для бани

    • 1.1 Фотогалерея: котлы своими руками для сауны и бани

  • 2 Подготовка к изготовлению банного котла

  • 3 Выбор материала

    • 3.1 Горизонтальный банный котёл из трубы

    • 3.2 Котёл из листовой стали

    • 3.3 Инструменты для сборки банного котла

  • 4 Изготовление своими руками других видов котлов

    • 4.1 Электрические котлы

      • 4.1.1 Фотогалерея: варианты исполнения электрического котла своими руками

    • 4.2 Газовые котлы

  • 5 Один из вариантов изготовления банного котла своими руками

Устройство котла для бани

Котёл в парилке во многом определяет качество банной процедуры. В зависимости от вида парилки конструкции котлов отличаются, но общими остаются три основных компонента нагревательного устройства: топочное отделение, каменка и бак для нагрева воды. Внешний вид водяного бака у котлов разнообразен, и зависит от модели бани: для парного отделения применяются ёмкости открытого типа, а для сауны (где влажность не превышает 15%) чаще используют закрытые устройства косвенного нагрева.

Характерный признак банных котлов — расположение топочного отделения чуть дальше от основного корпуса. Такая конструкция позволяет подавать топливо из смежного с парилкой помещения, что обеспечивает отсутствие продуктов горения в самой парилке.
Каменку — ёмкость с крупными камнями — проектируют в разных частях котла, но важно учитывать самое прогреваемое место корпуса.

Режимы парения в сауне и в бане сильно отличаются. Для сауны температура воздуха в парильном отделении устанавливается 80–85 оС, а для русской бани — в интервале 55–65 оС при влажности до 60%. Это достигается подачей воды или различных травяных настоев на раскалённую каменку.

Твёрдотопливный котёл для сауны в разрезе, с наглядным изображением движения потоков воздуха

Чтобы выполнялись такие различные задачи, конструкцию котлов изменяют под индивидуальные требования. Агрегат для сауны отличается малым размером каменки, которая устраивается над топочным отделением. Поскольку главная задача печи в сауне — максимально быстро разогреть воздух в парилке, то каменка выполняется открытой сверху, и температура камней не превышает 250 оС за счёт их интенсивного охлаждения.

Каменка для парной бани располагается в задней верхней части печи, и камни в ней находятся в замкнутом пространстве. Предусмотрено специальное отверстие для подачи воды на камни и несколько выходов для перегретого пара. Температура камней в таком устройстве достигает 500 оС, что позволяет получить на выходе «сухой» пар с температурой 140–150 оС.

Как происходит нагрев, и куда выходит пар в каждом отдельном котле — на примере разных видов устройств с закрытой каменкой и открытой

Конструкций самодельных котлов для парилки — великое множество, и изготавливаются они из различных материалов. Можно даже сказать, что разновидностей котлов существует столько же, сколько и индивидуальных изготовителей.

Фотогалерея: котлы своими руками для сауны и бани

Установка котла в углу экономит пространство помещения
Удачный вариант оформления и защиты стены вокруг котла природным камнем
Котёл с открытой каменкой используется в сауне, так как даёт больше жара
Котёл с большим водогрейным баком удобно использовать в загородной бане, где нет центрального водоснабжения

Подготовка к изготовлению банного котла

Перед началом работ по сборке котла проверьте: какие материалы и инструменты у вас есть в наличии, чтобы осталось только закупить недостающее.

Определитесь: на каком топливе котёл будет работать, где вы его поставите, высчитайте оптимальный размер котла исходя из площади бани, и прочие моменты. Затем сделайте эскизный проект (т. е. как котёл выглядит внешне и где располагается внутри бани), нарисуйте эскизы каждой детали, а потом создайте подробный чертёж с точными размерами.

Пример выполнения чертежа металлического банного котла с размерами во всех проекциях

Составить проект и разработать чертёж удобнее самому. Но можно найти все эти данные в интернете: тогда потребуется тщательная привязка размеров котла к площади парилки.

Выбор материала

Для изготовления банных котлов чаще используют стальные листы толщиной 4–8 мм и обрезки труб диаметром от 420 до 820 мм. Можно, конечно, использовать даже металлическую бочку, но такое изделие не будет долговечным — её металл имеет недостаточную толщину стенок.

Горизонтальный банный котёл из трубы

Горизонтально расположенный котёл специалисты-печники считают удобным и эффективным в работе за счёт протяжённости нижнего отсека и обтекания воздухом корпуса, а, следовательно, и более высокого коэффициента полезного действия устройства.

Самый простой и быстрый способ сборки горизонтального котла — изготовление его из трубы

Горизонтальный котёл имеет ряд преимуществ перед вертикальным:

  • форма печки позволяет легко загружать дрова в топку и размещать их по колосниковой решётке;
  • невысокое расположение каменки;
  • размещение топлива тонким слоем обеспечивает полное равномерное сгорание;
  • материал, применяемый для изготовления труб, прочный и отлично сваривается, поскольку первоначально разработан для сварки. Продольный шов на трубе не опасен — он по прочности в несколько раз выше основной стенки.

Для сборки такого котла кроме трубы потребуются стальные листы. Длина трубы при диаметре 530 мм составляет 0,9–1,2 м, а более длинные подойдут для котла с закрытой каменкой. Толщина стенки стандартных труб 8–12 мм, но лучше выбирайте со стенкой 8 мм.

Для передней и задней части котла понадобится углеродистая листовая сталь марки ст.3 — ст.20 толщиной 6–8 мм. Поддон для сбора золы выполняется из листового металла толщиной 1,5–2,0 мм с высотой стенки 15–25 мм. Располагается он в проёме поддувала.

Колосники применяют цельнолитые или раздельные. Цельнолитая колосниковая решётка из чугуна продаётся в строительных магазинах. А раздельную можно сварить самостоятельно из арматуры. Для крепления решётки вдоль стенок котла привариваются направляющие из уголка, размер которого определяется высотой размещения колосника.

Котёл из листовой стали

Для него используют стальные листы толщиной 6–8 мм из низкоуглеродистого материала. Объём топочного отделения не должен быть меньше объёма каменки. На практике применяется соотношение, когда объём топки на 30–50% больше. Подходящее месторасположение ёмкости для камней — в зоне повышенной температуры — вверху у задней стенки печи. Здесь также происходит охлаждение продуктов горения, поэтому процесс перегорания металла замедляется.

Эскиз котла из листовой стали в трёх проекциях и с точными размерами помогает сориентироваться в выборе материалов и рассмотреть в деталях нюансы конструкции

Удержать температуру стенок котла в пределах 60 оС невозможно: перегрев неизбежен. Из-за высоких температур происходит интенсивное ультрафиолетовое излучение, не добавляющее приятных ощущений в парилке. Чтобы уберечь стены металлического банного котла от перегрева и увеличить срок его службы, в строительстве применяют два способа теплозащиты:

  • футеровка банного котла;
  • обкладка кирпичом снаружи.

Футеровка — изолирование стен печи изнутри кирпичной кладкой. Топку обкладывают огнеупорным кирпичом (шамотный раствор используется только для скрепления кирпичей), а между металлом и кладкой надо оставить зазор, чтобы футеровка не треснула при нагревании. Зазор уплотняют базальтовой ватой. При выставлении кирпичей на ребро толщина футеровки составит 6 см, а если удастся приобрети тонкий кирпич в 3 см — тогда вдвое меньше.

Планировать футеровку нужно заранее, учитывая размеры топки при составлении проекта. Недостаток варианта — значительная температура дымовых газов. Отбор тепла на каменке недостаточен, поэтому на дымовой трубе устанавливают водогрейный бак. Дополнительно монтируют отопительный щиток с лабиринтным дымоходом. Пройдя по его извилистому каналу, дымовые газы теряют температуру до 100 оС, что считается безопасным в пожарном отношении.

Футеровка топочного отсека применяется не только как мера пожаробезопасности, но и для долговечности конструкции

Обкладка кирпичом снаружи — это сооружение саркофага вокруг котла. Кладут красный отделочный кирпич на стандартный раствор, оставляя зазор между металлом и кирпичной кладкой. Недостаток способа — перегрев металла котла с быстрым его перегоранием. Можно применить жаростойкий металл, но он стоит дорого и требует особых навыков при сварке; или использовать конструкционную сталь увеличенной толщины, если сможете её достать.

Саркофаг из кирпича для банного котла помогает надолго сохранять тепло внутри и уберегает людей от ожогов при случайном прикосновении к нему в парилке

Инструменты для сборки банного котла

В процессе изготовления котла и вырезания составных деталей пользуйтесь специальными инструментами:

  • разрезное оборудование или керосинорез — для разделки листового и профильного металла на черновые заготовки;
  • ручная шлифмашина (болгарка) — для доводки размеров деталей, зачистки газовых резов, удаления острых кромок, изготовления технологических фасок на деталях под сварку и разделывания листового металла толщиной до 3 мм;
  • абразивные круги для шлифмашины;
  • сварочный аппарат — для сборки устройства;
  • электроды для сварки — подбираются в зависимости от толщины деталей и марки материала;
  • мерительный инструмент — для контроля размеров.

Применяется и слесарный инструмент: напильники, молотки и прочее. Для фиксации деталей при сборке применяют струбцины; для покраски котла — жаростойкую краску и малярную кисть; для футеровки или наружной обкладки запаситесь инструментом каменщика.

Изготовление своими руками других видов котлов

Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:

  • газовые котлы;
  • электрические;
  • на твёрдом топливе;
  • на жидком топливе.

Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.

Электрические котлы

Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.

ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани

Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:

  • перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
  • для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
  • поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.

Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.

Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:

  • простота монтажа;
  • низкие затраты;
  • отсутствие необходимости установки дымохода;
  • возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью

Газовые котлы

Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.

Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом

Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.

Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.

Один из вариантов изготовления банного котла своими руками

Наверное, невозможно найти два одинаковых самодельных котла для бани: любой мастер по ходу изготовления обязательно вносит в конструкцию изменения и усовершенствования исходя из полёта своей фантазии и особенностей эксплуатации отопительной системы в будущем. И это интересно само по себе. Да и полученный опыт не помешает в дальнейшем.
