Заземление в гараже своими руками: полная инструкция

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме.  Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для  подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п. 1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с  п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

• TN-C – с совмещением защитного и нулевого;
• TN-C-S – с частичным совмещением;
• TN-S – с выделенными защитным и нулевым;
• TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;

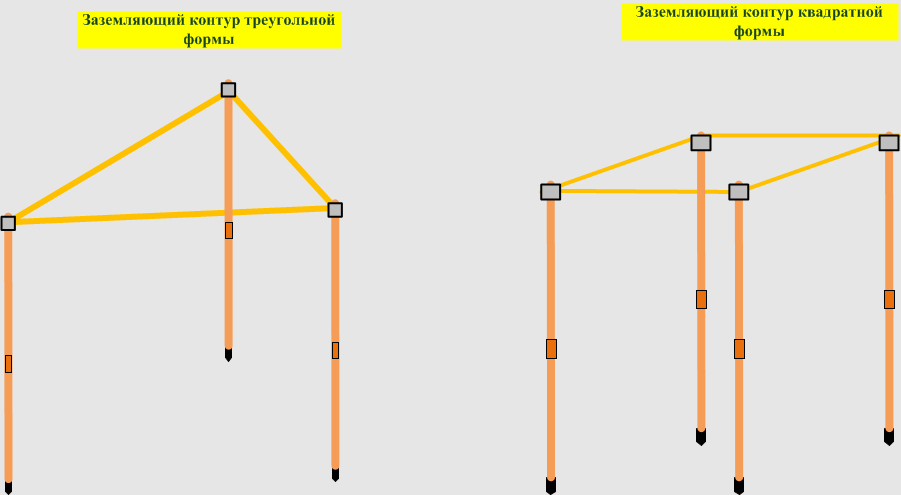

• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

• Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
• Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости.
  Рис. 7: пример схемы расположения электродов заземления
• Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди).
  Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

• Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
• Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.
• Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража.
  Рис. 9: подвод заземления к щитку
• От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
• Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

• Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
• Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
• Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Заземление в гараже своими руками: видео, фото, схема

• Статья
• Видео

Далеко не всегда гараж находится на территории частного дома и подключен к надежной домашней электросети. Очень часто автолюбители хранят свои машины в расположенных отдельно гаражных кооперативах, которые не очень-то и заботятся о состоянии электропроводки обслуживаемых гаражных помещений. Именно поэтому приходится самостоятельно заботиться о своей безопасности, меняя старую проводку и создавая индивидуальный заземляющий контур. Далее мы расскажем читателям сайта Сам Электрик, как сделать заземление в гараже своими руками и нужно ли это вообще.

• Зачем нужен заземляющий контур
• Существующие системы
• Инструкция по подключению

Зачем нужен заземляющий контур

Дело в том, что чаще всего гаражи делают металлическими с не очень хорошей гидроизоляцией, в результате чего внутри помещения присутствует повышенная влажность. Одновременно с этим автолюбители при ремонте машины используют мощный электроинструмент – сварочный аппарат, компрессор, обогреватели и т. д. Все эти электроприборы обязательно должны быть заземлены иначе при утечке тока на корпус, а особенно если работы происходят во влажной среде, Вы можете стать жертвой поражения электрическим током. В лучшем случае все может закончиться травмой, которая запомниться Вам на всю жизнь. Чтобы лишний раз не подвергать свою жизнь опасности рекомендуется сделать заземление в гараже своими руками, потратив на это немного времени и денег. Ниже мы предоставим простую инструкцию о том, как правильно провести заземляющий контур и какие схемы лучше не использовать.

Существующие системы

Итак, сначала вкратце рассмотрим, как можно самому сделать заземление гаража. Существует несколько систем, которые используются на сегодняшний день.

1. TN-C. В этом случае к вводному щитку подводится однофазный или трехфазный проводник и проводник PEN, совмещающий функции рабочего нулевого и защитного нулевого проводника. Совмещение проводника в одном означает заземление нейтрали. Недостаток такой схемы заключается в том, что при обрыве совмещенного провода фаза перейдет на все заземленные электроприборы. Как результат – на всех Ваших металлических светильниках и электроинструменте будет протекать 220 Вольт. Одно прикосновение и последствия могут быть с летальным исходом, поэтому самостоятельно делать такой вариант защиты мы не рекомендуем. В настоящее время систему TN-C запрещается применять при новом строительстве, а также в цепях однофазного и постоянного тока, однако имеются допущения в отношении применения указанной системы на ответвлениях от ВЛ. Согласно ПУЭ (п 1.7.132, Глава 1.7) система ТN-C разрешается на ответвлениях от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.
2. TN-S. Более надежное заземление гаража, однако, встретить его в реальности вряд ли удастся, т.к. для этого кооператив должен протянуть к потребителям отдельный N и PE провод от подстанции к собственному ВРУ. Понятное дело, что заниматься этим не выгодно, поэтому такую схему заземляющего контура мы отбрасываем.
3. TN-C-S. Одна из самых безопасных систем, которая представлена следующим образом: от подстанции к ВРУ кооператива протягивается совмещенный провод PEN и организовывается повторное заземление. Уже от ВРУ к потребителям идет пятижильный провод: 3 фазы, ноль и земля. Современные застройщики используют именно эту схему защиты электропроводки на 380 Вольт, но обладателям старых гаражей, скорее всего, придется самому платить за модернизацию проводки. Понятное дело, что тоже не всегда на это согласятся автолюбители.
4. TT. Ну и последняя схема заземления гаража – сделать индивидуальный контур из нескольких металлических электродов, вкопанных в землю рядом с гаражным помещением. Как Вы понимаете, это самый простой и дешевый способ защиты электропроводки, о котором мы сейчас и поговорим.

Ниже мы рассмотрим один из вариантов монтажа заземления в гараже своими руками. Инструкция с фото примерами поможет Вам самостоятельно сделать PE контур с минимальными затратами времени и денег.

Инструкция по подключению

Итак, для начала разберем схему правильного заземляющего контура гаражного помещения.

Во вводном щитке обязательно нужно подключить УЗО, которое защитит проводку при обнаружении токов утечки. Устройство защитного отключения является очень хорошим помощником заземляющему контуру, т.к. при возникновении аварийной обстановки моментально отключает электроэнергию на вводе.

Что касается самой схемы заземления гаража на 220В, она может быть выполнена либо в виде треугольника, либо в виде прямой линии, как показано ниже. Некоторые электрики рекомендуют сделать Т-образную схему защиты – 2 электрода вбить по углам с передней стороны помещения и 2 электрода вкопать в смотровой яме. Все 4 железных заземлителя соединяются между собой и подключаются к соответствующей шине в щитке.

Электроды могут быть представлены уголками из металла, длиной от 2 до 2,5 метров. Размер уголка должен быть не менее 50*50 мм. Если Вы решили использовать металлическую трубу для того чтобы сделать заземление гаража своими руками, ее диаметр должен быть не менее 32 мм, а толщина стенок свыше 3,5 мм.

Ну и последний элемент контура – гибкий провод, соединяющий подземную конструкцию с заземляющей шиной. Рекомендуется использовать медный провод сечением не менее 6 мм.кв. либо алюминиевый с поперечным сечением свыше 16 мм.кв.

Подготовив все материалы можно переходить к сборке контура. Первым делом нужно вкопать электроды в почву. Для этого подготовьте небольшие ямки, глубиной по 50 см, согласно выбранной схеме, и прокопайте между ними траншеи для соединения заземляющей арматуры. Самое подходящее расстояние между электродами – 1,2 метра. Выкопав ямы согласно схеме заземления гаража можно переходить к вбиванию уголка в землю. Для этого рекомендуется заблаговременно подточить его нижний конец болгаркой, после чего кувалдой вбить электрод, чтобы он вошел до конца (верхний конец должен быть ниже земной поверхности на полметра).

Вбитые уголки соединяются между собой металлической полосой, шириной не менее 4 см и толщиной не менее 5 мм. Соединять элементы схемы рекомендуется сваркой, предварительно зачистив металл до блеска.

Для удобства подключения провода к уголку рекомендуется приварить болт либо специальную клемму, как показано на фото ниже.

В последнюю очередь трехжильный провод протягивается от щитка 220 Вольт по гаражу и подключается с заземлением к розеткам и светильникам. Наглядно увидеть весь процесс Вы можете на видео уроках ниже, с которыми мы Вам настоятельно рекомендуем ознакомиться.

Первый этап работ

Второй этап работ

Вот по такой инструкции можно запросто сделать заземление гаража своими руками. Как Вы видите, все довольно просто и не занимает много времени. Если гаражное помещение находится на территории дома, то совсем не обязательно делать индивидуальный защитный контур. Правильнее будет изначально сделать заземление частного дома, после чего пустить трехжильный провод от домашнего щитка к гаражу.
