Как сделать задвижку в трубе своими руками: как сделать заслонку для трубы

Содержание

зачем он нужен и как его сделать своими руками

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Содержание статьи

  • Для чего нужен шибер?
  • Виды
    • Выдвижные
    • Поворотные
  • Материалы
    • Чугун
    • Нержавейка
  • Изготовление своими руками
    • Выдвижной вариант
    • Поворотная конструкция
  • Установка

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

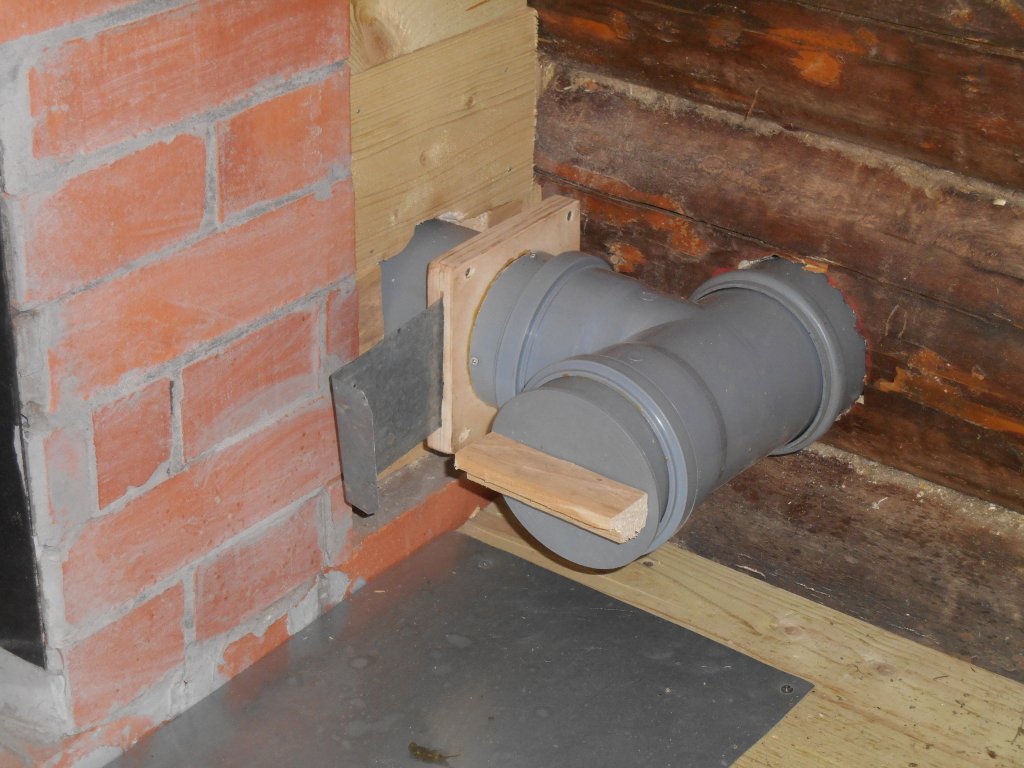

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

  • в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
  • в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
  • из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
  • чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
  • далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
  • теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

как сделать и установить задвижку

Хорошая тяга – это хороший КПД работы печи. Топливо в этом случае сгорает полностью, а расход его при этом небольшой. А плохая тяга – это не только недогорающие дрова, но риск возникновения обратной тяги. Для чего мы и разберем в этой статье, как сделать шибер для дымохода своими руками и что это вообще такое. Шибер – это главный гарант пожаробезопасности печного отопления. Во время горения дров задвижки для дымоходов частично их перекрывает, а после топки они закрывают трубу полностью. И шибер в отопительной системе как раз и необходим для того, чтобы регулировать силу тяги. Его современный аналог – тягостабилизатор.

Какой бывает шиберная конструкция?

Итак, выдвижной шибер – это специальная горизонтальная пластина, которая за счет своего положения увеличивает или уменьшает сечение дымохода. Так и регулируется сила тяги. В этой пластине есть небольшое отверстие, которое не позволяет шиберу абсолютно герметично перекрывать дымоход – таковы правила пожаробезопасности. Зачастую горизонтальный шибер устанавливается в кирпичные печи, но встречается и в стальных дымоходах.

Поворотный, или двустенный шибер – это пластина, которая крепится по оси. Ее регулировка осуществляется путем поворота. Единственный недостаток: у поворотного шибера, к сожалению, часто отгорает сварка, и такое неприятное явление в последнее время наблюдается чаще, чем когда-то. Видимо, все дело в качестве и добросовестности некоторых производителей.

Оба вида шибера отличаются между собой принципиально: заслонка на дымоход, т.е. горизонтальный шибер, позволяет регулировать проходное сечение, а дрюссель (или «кабанчик») – только открыт или закрыт дымоход. Хотя некоторые банщики умудряются фиксировать положение с помощью цепочки.

Как подобрать шибер для вашего дымохода?

Устанавливается шибер на всех видах каминов и печей, кроме некоторых новых моделей, где горение уже регулируется контролированием подачи приточного воздуха, для чего в ход идет дефлектор.

В газовой печи шибер нужно ставить поворотный – он полностью исключит риск полного закрытия дымохода, и пламя не выскочит случайно наружу чрез зольник. Если же вы все-таки используете заслонку, то следите за тем, чтобы всегда оставался зазор не менее 30-40% площади сечения дымохода.

Также не рекомендуется установка поворотных шиберов на банные печи с периодичным действием, т.к. заслонка всегда пропускает пар в закрытом состоянии при поддаче. Но возьмите себе на заметку: некоторые печники считают, что когда поворотный шибер в открытом положении, трубу ниже его достаточно сложно потом чистить.

Обычно шибер продается вместе с дымоходом – это обязательный его элемент. Но если вы делали все своими руками, тогда можете приобрести шибер с нужными параметрами через интернет-магазины, или же в любом профильном супермаркете. Главное – точно определите размеры, которые вам нужны.

Из какого материала лучше брать шибер?

Дымоходные задвижки чаще всего делаются из чугуна. Правда, материал это тяжелый, а потом монтаж чугунного шибера достаточно трудный. Да и ставится он только на кирпичные печи.

Стальные шиберы делают в 1 мм толщиной. Чем хорошая сталь, так это тем, что выдерживает температуру до 900°С, обладает особой механической плотностью и устойчива к коррозии. Также сталь гладкая, и даже специально полируется для этой цели до блеска, а потому сажа на таком шибере не оседает и не создает проблемы. А самое главное – обладает достаточной теплопроводностью. Такая задвижка перекрывает дымоход на 85%, и угарные газы выводятся полноценно.

Как самостоятельно сделать и установить шибер?

Обычно шиберная заслонка для дымохода ставится в дымоход еще на этапе его возведения. А располагается он на первом метре дымохода – чтобы им было удобно пользоваться. Вот только этот участок, где находится шибер, не утепляют – иначе его может заклинить.

cab#version=6,0,40,0″>

Шибер – это своего рода начальная часть дымохода, за ним уже и начинается непосредственно сама труба. По сути, это самый простой способ регулирования тяги и любой человек может разобраться, как этим инструментом управлять.

Если вы строите кирпичную печь, то шибер ставится вот как:

  • Шаг 1. Выкладываем первый кирпичный ряд дымохода.
  • Шаг 2. Во втором ряду вырезаем фрагмент для задвижки.
  • Шаг 3. В одном кирпиче вырезаем паз для ручки.

Главное – выложить второй кирпичный ряд так, чтобы в нем не было щелей. Если такие все-таки получились – заполните их цементным раствором. Поставить шибер в дымоход можно и без крепления – он будет держаться только за счет своего плотного прилегания к конструкции.

Как правильно регулировать тягу?

Правильным считается значение «альфа» — это в пределах 2,0-2,5 (есть специальная формула, чтобы это вычислить). Только тогда дрова сгорают хорошо и сажи получается минимально. А для этого совершенно не лишне обеспечить подачу воздуха в зону горения – если у вас есть такая возможность.

Запомните только одно: если вы закрыли шибер, угарный газ в баню все равно будет просачиваться – даже если вы не слышите гари и не видите дыма. Это очень опасно! За несколько часов вы можете полностью угореть. Закрывать шибер можно только в самом конце, когда в топке все давно перегорело и слегка покрылось пеплом. Берегите себя!

  • Автор: Владимир
