Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья. Как сделать вентиляцию правильно, расскажем в статье.

Что вас ждет, если вы прочитаете текст ниже, но руки так и не дойдут до вентиляции? В помещении будет повышенная влажность и сырость, особенно зимой и осенью, когда с машины будет капать вода. Это приводит к ржавлению и металла, и электроники в авто.

На стенах, балках из дерева, на полу появятся грибок и плесень. Будут портиться вещи, которые вы храните в помещении. Вывод: обустройство вентиляции — процесс, который должен быть организован в обязательном порядке.

Особенности вентиляции гаражей без подвалов

В помещении без подвалов есть главная особенность, которая делает обустройство вентиляции в гараже максимально простым. Вам не нужно постоянно поддерживать низкую температуру в подвале, где могут храниться банки с огурцами. Поэтому сделать минимальное проветривание гаража можно своими руками.

Естественная, комбинированная и механическая вентиляция

Желательно на этапе строительства гаража продумать его вентиляцию. Существует три варианта в зависимости от типа помещения, задач и вашего бюджета.

• Естественная вентиляция. Использует разницу температуры на улице и в гараже. Можно сделать самостоятельно, самый бюджетный вариант. Малоэффективна летом.
• Комбинированная вентиляция. Всё то же, только добавляется вентилятор для принудительной вытяжки теплого воздуха. Также можно сделать своими руками.
• Механическая вентиляция. Устанавливается специальное оборудование, которое осуществляет принудительный воздухообмен. Обязательно обратитесь к специалисту: схема вентиляции гораздо сложнее, чем в предыдущих двух случаях.

Схема естественной вентиляции

Ниже представлена схема естественной вентиляции помещения. Бюджетный вариант обустройства, который можно сделать своими руками. Помните: в теплое время года такой вариант малоэффективен.

Пример естественной вентиляции гаража

Пошаговая инструкция по монтажу вентиляции

При обустройстве естественной вентиляции в гараже понадобится сделать два отверстия: для вытяжки и притока свежего воздуха. Причем второе должно быть на высоте 10 см от поверхности пола, а первое – в 10 см от потолка. Обязательно расположить их по диагонали.

Труба приточного отверстия должна возвышаться над землей на 25 – 30 см. Труба вытяжного отверстия — на 40 – 50 см над крышей или от стены. Обе трубы желательно закрыть сеткой, чтобы грызуны, насекомые не пришли к вам в гараж.

Диаметр трубы рассчитывается исходя из требований на 1 кв.м площади 15 мм диаметра трубы. Для стандартного гаража 24 кв.м нужна труба диаметром 36 мм.

Схема комбинированной вентиляции

Вариант, который практически не отличается от описанного выше. Подобный способ проветривания помещения также выполняется своими руками.

Пример комбинированной вентиляции гаража

Пошаговая инструкция по монтажу вентиляции

Для комбинированной системы вентиляции тоже нужны вытяжное и приточное отверстия. Делаем их в 10 см от поверхности пола и потолка соответственно. Можно сделать в любом месте, только не напротив друг друга.

Дополнительно в вытяжное отверстие устанавливается вентилятор. Он принудительно удаляет воздух из гаража, который замещается свежим с улицы. Определить необходимый диаметр можно по схеме аналогичной обустройству естественной вентиляции.

Плюсы такой системы — эффективность в любой сезон. Кроме того в сопоставлении с механическим способом вентиляции этот стоит гораздо дешевле.

Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Вытяжка в гараже: учимся делать качественную вентиляцию

Содержание

1. Можно ли оставить гараж без вытяжки?
2. Схемы вентиляции в гараже
3. Механическая вытяжка: делаем самостоятельно
4. Делаем в гаражном помещении естественную вентиляцию
5. Принудительная вентиляция
6. Комбинированная вентиляция: делаем в гараже эффективную вытяжку
7. Вытяжка в подвале гаража
8. Вентиляция над покрасочной зоной
9. Видео: больше полезной информации о вытяжке в гараже

Гаражное помещение – особое пространство, к которому следует предъявлять повышенные требования. Здесь надо обеспечить не только достойную теплоизоляцию и гидроизоляцию, но и эффективную вентиляцию. Это имеет огромное значение для сохранности автомобиля, защиты металла от коррозии. Крайне важно предотвратить образование конденсата. И для этого нужна хорошая вытяжка в гараже.

Вентиляция позволит всегда вовремя устранять излишки влаги. Сегодня мы рассмотрим, как сделать вытяжку в гараже своими руками, чтобы все работало эффективно и экономично, без сбоев. Узнаем, какие типы вентиляционных систем бывают, как все обустроить качественно. Особое внимание уделим вытяжкам в гараже, расположенным над покрасочным участком и в погребе.

Можно ли оставить гараж без вытяжки?

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

• На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
• Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
• Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
• Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

• Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
• Некоторые стараются сделать естественную вентиляционную систему.
• Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

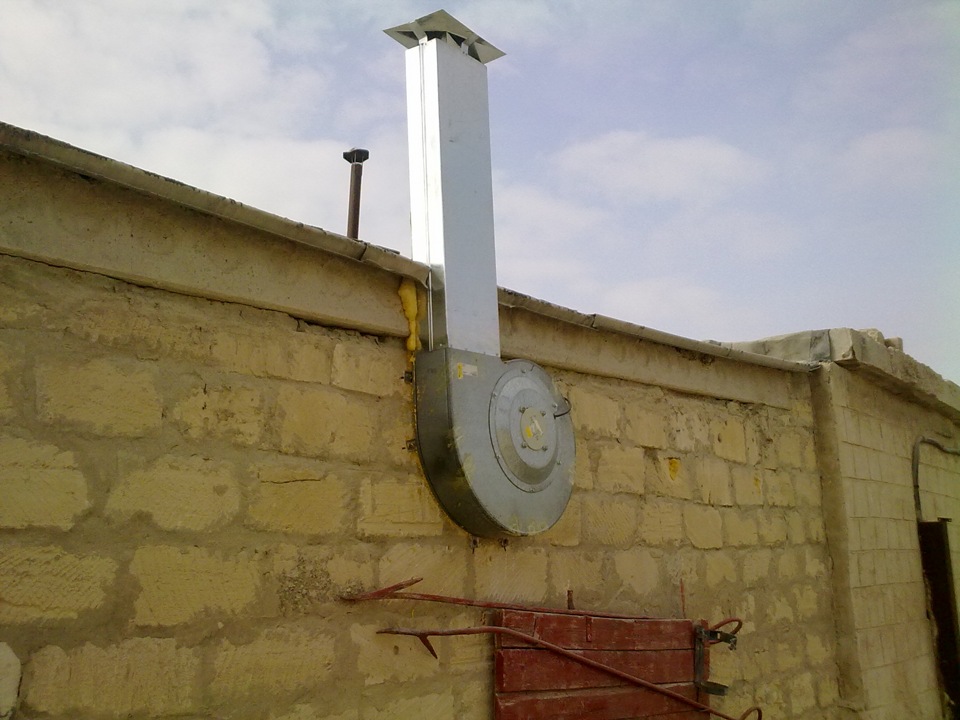

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе.

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора.

• К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
• Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

1. Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола.
2. Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки.
3. Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

• Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
• В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
• Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

• Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
• Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Вытяжка в подвале гаража

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата. Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья. Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами.

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Вы хотите получить более полное представление об обустройстве вентиляции в гаражном помещении? Тогда вам точно пригодится данный материал на видео. Здесь собрано много полезной информации, есть хорошие советы от опытных автолюбителей, которые делали вытяжки в гаражах.

Особого внимания, безусловно, заслуживает вентиляция в подвале или погребе гаража. Там тоже обязательно должна быть установлена эффективная вентиляционная система. Постарайтесь запомнить все ценные рекомендации, важные сведения из следующего ролика на видео.

Конечно, материал хорошо воспринимается и запоминается, когда все представлено в формате видео. Изучайте также наши фото, схемы. И вам непременно удастся сделать качественную вытяжку для гаража.

Как правильно сделать капот в гараж своими руками

Гараж предназначен для защиты автомобиля от угона и неблагоприятных погодных условий. Однако неправильный микроклимат в гараже может стать причиной застоя грязного, затхлого воздуха, повышенного уровня влажности и ухудшения самочувствия автовладельца. Вытяжка в гараже поможет избежать таких неприятных явлений. Большинство автовладельцев обустраивают вентиляцию своими руками, однако, прежде чем приступать к таким работам, нужно знать, как это сделать правильно.

Содержание

1. Зачем вам гаражная вытяжка?
2. Виды вентиляции
3. Организация вытяжки своими руками
4. Процесс монтажа своими руками
5. Вытяжка для смотровой ямы

Зачем нужна гаражная вытяжка?

Многие считают, что в нежилом помещении вентиляция не нужна. Однако наличие вытяжки для гаража необходимо, так как ее отсутствие может привести к следующим последствиям:

• при повышенной влажности на металлических частях кузова, электронных устройствах и деталях автомобиля скапливается влага, что приводит к коррозии и появлению грибка и плесени внутри и снаружи салона. К тому же полки и инструменты в гараже тоже время от времени портятся;
• Отсутствие вентиляции способствует скоплению в помещении выхлопных газов и продуктов испарения бензина или дизельного топлива. Это может привести к ухудшению самочувствия, головным болям и даже отравлению.

Типы вентиляции

Схема естественной вентиляции

Гараж можно устроить в подвале или снаружи. Варианты обустройства помещения системой вентиляции в обоих случаях практически одинаковы, однако цокольные и полуподвальные гаражи необходимо оборудовать специальными вытяжными системами, так как в таких помещениях плохо циркулирует воздух, вследствие чего неприятные запахи и образуется сырость. На фото вариант организации вентиляции в подвале:

Существует три способа организации системы вентиляции:

1. Естественная.
2. Принудительно.
3. Смешанный.

Натуральный. Этот вид вентиляции осуществляется за счет циркуляции воздуха через щели в дверях и окнах, а также через специальные вентиляционные отверстия.

Принудительно. Для оснащения гаража принудительной вентиляцией вентиляционные проемы оборудуют специальными устройствами, способствующими быстрому и эффективному удалению грязного воздуха из помещения и обеспечивающему приток свежего воздуха.

Смешанный. Это естественная вентиляция в сочетании с вытяжной, когда гараж оборудован специальной вытяжкой для удаления отработанного грязного воздуха.

Нормами СНиП установлено, что объем свежего воздуха, поступающего в гараж, должен составлять 180 литров в час, а в течение суток воздух должен полностью меняться 6-10 раз.

Организация вытяжки своими руками

При обустройстве гаражной вытяжки своими руками необходимо учитывать, что используемые трубы могут быть металлическими, пластиковыми или асбестовыми. Причем их диаметр будет зависеть от объема воздуха, который необходимо заменить. По действующим нормам на 1 м² требуется диаметр 15 мм. Например, для обустройства гаража площадью 10 м² следует использовать трубы сечением 150 мм.

Для изготовления вентиляции своими руками необходимо подготовить:

• решетки металлические;
• Трубы на 100-200 мм;
• вытяжные вентиляторы;

шлифовальная машина

• ;
• перфоратор;
• герметик.

Процесс монтажа своими руками

1. В первую очередь следует организовать в гараже естественную вентиляцию. Для этого производится следующий расчет: например, размеры гаража 6:4 м, а площадь его, соответственно, 24 м². Так как на 1 м² площади помещения требуется диаметр 15 мм, умножаем 24 м² на 15 мм. В результате размер диаметра вентиляционных каналов составит 36 см. Однако полученное значение актуально только в том случае, если гараж оборудован только одной приточной вытяжкой и одним приточным каналом. При наличии двух вытяжек полученное значение (36) следует разделить на два.
2. Рассчитав, какого диаметра должны быть трубы, в стенах гаража с помощью перфоратора делают отверстия соответствующего размера. Входные отверстия делают примерно на 15 см выше уровня пола.

1. Вытяжные отверстия должны располагаться на противоположной стене ниже уровня потолка примерно на 10-15 см. Далее в проделанное отверстие вставляется труба, которая выносится над уровнем крыши на 50 см и более. Скорость воздухообмена зависит от длины трубы, выступающей над крышей: чем она выше, тем эффективнее будет воздухообмен внутри гаража.
2. Отверстия, оставшиеся между трубами и стенами, необходимо заполнить герметиком. Для защиты воздуховода от попадания мусора, посторонних предметов и грызунов используются металлические решетки для закрытия концов труб. Небольшие купола служат для защиты верхней трубы от дождя и снега.
3. Когда устройство естественной вентиляции готово, необходимо оборудовать вытяжные воздуховоды вентиляторами. При этом вентиляторами оборудована только вытяжка для гаража, а в воздухозаборники воздух будет поступать естественным образом. Приобретая вентиляторы, желательно выбирать такие модели, которые работают максимально тихо, так как при работе выхлопной системы слишком громкая работа вентиляторов будет мешать автовладельцу. На фото показано вытяжное устройство, используемое для обеспечения эффективного и быстрого оттока воздуха:

Следует отметить, что приточные отверстия можно сделать не в стене гаража, а в нижней части ворот. Для этого в воротах делаются отверстия, которые закрываются металлическими решетками. При этом размер отверстий должен быть в 2-3 раза больше диаметра выхлопной трубы.

Для ускорения процесса удаления воздуха можно использовать дефлектор. Благодаря этому устройству, встроенному в воздуховод, создается пониженное давление, что способствует более быстрому и эффективному удалению грязного воздуха из помещения. Чтобы на дефлекторе не образовывался конденсат, его необходимо оснастить теплоизоляцией.

Вытяжка для смотровой ямы

Схема организации вытяжки гаража в подвале

Многие автовладельцы используют смотровую яму не только для ремонтных работ, но и для хранения ключей, топлива, масла, инструмента. Кроме того, многие ямы для удобства оборудованы электрическим освещением. Поэтому в яме также необходимо поддерживать правильный микроклимат.

Вытяжка гаражная отличается от вытяжки смотровой ямы тем, что последнюю не нужно оборудовать вентиляторами. Для поддержания в нем правильного уровня влажности достаточно установить по углам две трубы. Один из них должен располагаться очень низко на дне ямы, а другой в противоположном углу на высоте 10 см от верхнего уровня ямы. Для защиты воздуховода от мусора его концы оборудованы специальными решетками.

Следует помнить, что зимой из смотровой ямы в гараж выделяется большое количество влаги, которая из-за холода практически не испаряется. Поэтому опытные автовладельцы в холодное время года всегда закапывают яму деревянными досками.

Пренебрежение таким моментом, как организация вытяжки для гаража, может привести к достаточно неприятным последствиям. Поэтому каждый автовладелец должен знать, как сделать вытяжку в гараж своими руками, как правильно рассчитать объем воздуха, который должен поступать в помещение, и какие трубы какого диаметра использовать.

Переделанный гараж Tacoma // Учебное пособие по встроенной вытяжке своими руками — шлифовка и полировка

ПЕРЕОБОРУДОВАННЫЙ ГАРАЖ TACOMA
Спонсором этого сообщения является Lowe’s.

Есть несколько вещей, которые мне нравятся больше, чем встроенная вытяжка. Они красивы, просты и создают ощущение старомодности, которое я люблю. Но лучше всего то, что их легко построить. Даже если вы новичок в рукоделии, эти нестандартные вентиляционные отверстия  можно сделать своими руками, и сегодня мы покажем вам, как это сделать. Прочтите руководство от Grit and Polish по встроенным вентиляционным отверстиям в капоте.

Само собой разумеется, что встроенные вентиляционные вытяжки стали одним из основных элементов при ремонте нашей кухни. Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о вытяжке из плитки (кто-нибудь #6daykitchenreno?), но раньше мы не создавали панельную вытяжку. Поэтому, когда пришло время заняться переоборудованным гаражом Tacoma, я поручил Гаррету создать квадратный, негабаритный вентиляционный клапан капота, обшитый утилизированными панелями типа «шпунт и канавка» (t&g). Мальчик, он доставил!

Встроенные вентиляционные отверстия, естественно, будут варьироваться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту. Наши шаги помогут вам в вашем собственном проекте, но размеры, размещение и материал облицовки вашей кухни будут определять ваше предназначение.

Если вы используете это руководство, мы будем рады узнать об этом! Отметьте нас в Instagram или оставьте комментарий ниже. pssst: посмотрите видеоверсию этого мастер-класса ниже.

Материалы

Вставка вытяжного шкафа GE Ducted Undercabinet

2×4 пиломатериалы для каркаса

Обшивка, мы использовали утилизированный шпунт, но обычно используются винты для гипсокартона и амбарного дерева

3 Конструкция 17-гранные

Финишные гвозди 16-го калибра

Строительный клей, *Дополнительное

Caulk

Primer

Paint

Ducting, мы использовали локоть на 90-х градусах, короткую секцию и вентиляционную крышку на диаметре 8

Aluminum лента

инструменты

Dew Ударная отвертка

Отрезная пила Dewalt

Аккумуляторный гвоздезабивной пистолет Porter-Cable

Зажимы Irwin *дополнительно, но полезно

Сабельная пила Dewalt * опционально, необходима, только если ваша внешняя стена требует нового отверстия

Уровень

Инструмент для зачистки проводов

Шаг 1 // Сборка рамы 2X4

Собрать раму довольно просто, как только вы определитесь с дизайном. Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы узнаете свои габаритные размеры, начните с построения рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия, убедившись, что ваши размеры соответствуют толщине материала облицовки.

Одно замечание по размерам: наша вентиляционная решетка расположена на высоте 36 дюймов над поверхностью плиты, что является максимальным рекомендуемым производителем расстоянием. Обязательно ознакомьтесь с местными нормами и рекомендациями производителя, когда решаете, где разместить вытяжку. Совет: размещайте вытяжка на наружной стене облегчает вентиляцию.

Нам повезло, что наши стены и потолок обшиты толстыми еловыми досками, потому что мы могли прикрепить нашу раму прямо к ней с помощью шурупов. Я хочу найти шпильки, чтобы прикрепить ваши 2×4 к стенам и потолку Вентиляционное отверстие капота будет тяжелым в собранном виде и потребует прочного крепления. 0003

Продолжайте крепить раму к потолку, используя 2×4, и сделайте множество креплений с помощью шурупов.

Прежде чем перейти к следующему шагу, все внешние края вашей рамы должны быть в одной плоскости, чтобы можно было прикрепить облицовку. Посмотрите, как наши вертикальные элементы сидели внутри 2×4 в нижней части нашей рамы на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы мех их.

Прежде чем перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув за раму (или повесив ее).

Шаг 2 // Добавить обшивку

После того, как обрамление установлено, можно обшивать снаружи. Мы начали этот процесс с углов. Поскольку мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы можно было прикрепить к нему край t&g. В этом нет необходимости, если используется гипсокартон. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или основу для плитки).

Хорошо иметь в виду окончательную установку вентиляционной вставки до  завершения облицовки. Гаррет решил создать панель доступа на одной стороне нашего капота, чтобы позже подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшой участок t&g винтами, а не гвоздями. Таким образом, мы можем снять небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем прикрутить ее обратно на место. Если панель доступа не подходит для вашего проекта, обязательно установите вентиляционную вставку (и выполните электрические и воздуховодные соединения) до завершения облицовки.

Облицовку нижней части вытяжки лучше всего выполнять, имея под рукой вставку. Вырежьте прямоугольник из куска облицовки размером с вставку, а затем прикрепите его к нижней стороне каркаса. pssst: Поскольку наш капот был значительно больше вентиляционной вставки, Гарретт добавил две опоры 2×4 в нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.

Шаг 3 // Шпаклевка, грунтовка и покраска

Этот шаг не требует пояснений. Нанесите последние штрихи на свой капот, используя любую отделку, о которой вы мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также могло включать гипсокартон, штукатурку, плитку или полиуретан.

Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды

Теперь, когда вытяжка собрана, пришло время установить вентиляционную вставку и подсоединить ее. Начните с решения вентиляции. Все швы в воздуховоде необходимо заклеить алюминиевой лентой. Поскольку мы работаем с наружной стеной, мы вырезаем 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.

Затем установите вентиляционную вставку, удерживая ее на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять вдвоем.Прежде чем убирать руки, убедитесь, что вентиляционная вставка надежно прикреплена к раме капюшона.0003

Теперь вы готовы подключить питание и воздуховод к устройству (вот где панель доступа пригодится!).
