Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

Шуруповерт или отвертка.

Нож.

Перфоратор.

Изолента.

Зажимы.

Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Соединяем медный и алюминиевый провода: как правильно?

Укладываем проводку в доме: как правильно выбрать провод?

Теги

выключатели

электропроводка

Автор

Антон Гладышев

Как подключить выключатель света – подробное описание процесса работ

Введение
Виды выключателей
Полезные советы по подбору
Инструменты и меры предосторожности
Как подключить выключатель света с одной клавишей
Как подключить выключатель света с двумя клавишами
Видео

Когда обои поклеены, краска высохла, а ремонт стремительно приближается к завершению, самое время подумать о том, как правильно подключить выключатель света. Заранее хотим сказать, что при работе с электричеством всегда обращайтесь за помощью к профессионалам, особенно при проектировании системы освещения. Даже такая простая, на первый взгляд операция, как подключение двойного выключателя света может быть опасной для новичка.

Если же вы уверены в своих навыках, и не первый раз самостоятельно подключаете выключатель света – данная статья будет вам очень полезна.

Виды выключателей

Специалисты выделяют несколько видов:

Одноклавишный – сразу активирует всю группу лампочек или светильников. Удобный и практичный. Чаще всего применяется в небольших комнатах, где не нужно зонирование пространство при помощи света, например, кладовка, коридор и т.п.
Двухклавишный – подходит в случае, когда нужно управлять двумя группами лампочек. Показательный пример использования на кухне, где одна клавиша отвечает за активацию лампочек над рабочей поверхностью, а вторая – за общий свет в помещении. При использовании двухклавишного выключателя есть возможность регулировать яркость освещения, в зависимости от времени суток и количества дневного света.
Трехклавишный – осуществляется регулировка сразу трех групп лампочек. Подходит для больших комнат, где можно создать сразу несколько зон освещения, например, гостиные, спальни, детские комнаты, и т.п.

При выборе типа ориентируйтесь на размер помещения, его функционал, а также количество световых зон, которые вы хотите настроить. Помните, чем больше комната – тем больше групп лампочек можно выделить.

Полезные советы по подбору

Перед тем, как рассказать, как подключить свет через выключатель, мы хотели бы дать пару советов: а как выбрать сам механизм? На что обращать внимание при покупке?

Дизайн. Сегодня в магазине можно найти более тысячи моделей, отличающихся по цвету и форме. Если вы не знаете, на каком изделии остановить выбор – отталкивайтесь от общей концепции помещения. Например, для интерьера в стиле хай-тек подойдут выключатели с прямыми и ровными линиями, а круглые и выпуклые модели будут гармонично смотреться в комнате с винтажным стилем. Это же относится и к цвету. Хотите сделать акцент? Купите выключатель черного или золотого цвета. Не хотите привлекать лишнее внимание – выбирайте белые или серые модели.
Дополнительные функции. Казалось бы, что еще может быть интересного в выключателе? А им есть чем удивить, например, фосфорными клавишами или небольшими лампочками. Согласитесь, искать в темноте клавиши совсем не хочется, а когда его видно, пользоваться намного удобнее.
Цена. Не стоит экономить! Как правило, дешевые модели менее долговечны, а учитывая, что этот механизм используется ежедневно, вряд ли вам захочется менять его каждые полгода.

Инструменты и меры предосторожности

Какие инструменты понадобятся:

Выключатель с тем количеством клавиш, которое вы выбрали;
Отвертки, среди которых должна быть обязательно индикаторная;
Плоскогубцы;
Нож;
Соединитель, который у вас имеется. В идеале – паяльник.

Будьте внимательны при работе с электричеством! Меры предосторожности и безопасности:

Обязательно перед работой отключите электроэнергию в помещении. При помощи индикаторной отвертки проверьте напряжение: в сети не было тока. Это самое простое и первое правило безопасности, о котором многие забывают, что приводит к непоправимым последствиям.
К выключателю подключается только фазный провод, а не нулевой. В противном случае при установке лампочки вас может ударить током, поэтому будьте осторожны и внимательны.
Если вы подключаете выключатель впервые, то должны заранее узнать, какое значение имеют провода разного цвета. Например, нулевой провод или «нейтраль» – всегда синего цвета. Фазные могут быть красные, белые, черные, оранжевые и даже розовые.

Как подключить выключатель света с одной клавишей

Для того, чтобы подключить одноклавишный выключатель света, следуйте приведенной ниже схеме.

При этом расположение проводов принципиального значения не имеет. Конечно, более аккуратно и гармонично стена будет выглядеть без проводов, для этого вам нужно поместить их в стену. Однако, если у вас интерьер в стиле ретро или «индастриал», то можно оформить проводку поверх стены, тем более, что сегодня дизайнеры предлагают массу креативных идей.

Пошаговая инструкция:

Проведите демонтаж старого выключателя. Для этого снимите крышку, открутите винты, снимите защитный корпус. Перед вами имеющийся механизм.
Снимите винты, благодаря которым сам механизм крепится к подрозетнику, и открутите контактные винты. Аккуратно достаньте механизм.
Перед установкой нового выключателя, если это необходимо, зачистите провода, а также ознакомьтесь со схемой.
В новом снимите клавишу и выкрутите винты, которые скрепляют корпус.
На механизме внизу вы увидите два контакта, чтобы разобраться, как должен стоять выключатель, мы берем индикатор и замыкаем цепь. При подключении к одному контакту индикатор будет гореть, а при подключении ко второму – нет. Слева должен быть контакт, на котором индикатор загорелся, а с правой стороны – тот, который не среагировал на индикатор.
В подрозетнике вы увидите два провода: приходящий и отходящий. Ослабляем контактные винты на механизме и вставляем провода в контактные гнезда. По большому счету, даже если вы перепутаете их местами, ничего страшного не произойдет, просто включаться и выключаться свет будет наоборот: выключаться – при нажатии вверх, а включаться – вниз.
Затягиваем контакты и устанавливаем выключатель в подрозетник. Если подрозетника нет – докупите его дополнительно, т.к. он помогает зафиксировать агрегат.
Устанавливаем защитный корпус и закрепляем его при помощи винтов. Надеваем крышку.

Как подключить выключатель света с двумя клавишами

Перед тем как подключить двойной выключатель света, рекомендуем ознакомиться с данной схемой.

Пошаговая инструкция:

Проведите демонтаж так, как это описано пунктах 1-4 в разделе об одноклавишном механизме.
В отличие от розетки с одноклавишным выключателем, здесь вы увидите три провода: два выходящих и один входящий.
По аналогии со старой моделью подключаем новый механизм.
Уточним, что проверить, где входящий, а где выходящий провод можно при помощи отвертки с индикатором. Если лампочка загорелась, значит провод входящий, если нет – выходящий.
Входящий провод должен быть расположен сверху, а выходящие – снизу. Соединяем провода с механизмом, закручиваем винты и размещаем выключатель в коробке (коробке распределения).
После этого фиксируем при помощи винтов защитный корпус и надеваем клавиши.

Видео

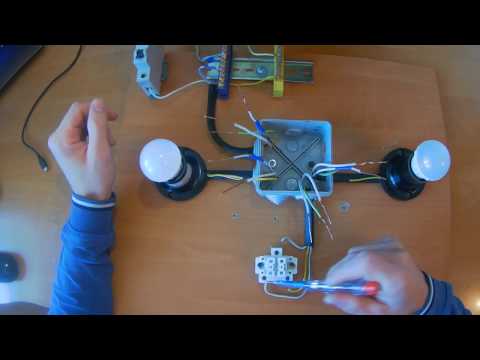

В деталях увидеть, как подключить двухклавишный выключатель света или его одноклавишный аналог своими руками дома, вы можете на представленных ниже видео:

Tinkering Project: самодельные переключатели | Эксплораториум

Изучите проводимость повседневных материалов, чтобы создать самодельные переключатели, которые управляют различными выходами и усложняют более крупные проекты.

Поделитесь с нами тем, что вы создаете и пробуйте, используя хэштег #HomemadeSwitches.

Материалы

Что вас окружает? Исследуйте материальность, собирая интересные проводящие предметы, чтобы делать восхитительные переключатели. Объедините их с ремесленными материалами, чтобы персонализировать свои проекты и добавить им индивидуальности и причудливости.

Вот некоторые материалы, о которых следует помнить, когда вы собираете свой набор материалов:

☐ Проводящие материалы : алюминиевая фольга, графитные карандаши, электрический провод, медная проволока, медная лента, кухонная утварь, металлическая пружина, крышки от горшков, стальные шарикоподшипники, пластилин Play-Doh.

☐ Материалы для рукоделия : прищепки, цветная бумага, пенопласт, перья, воздушные шары, вторсырье.

☐ Электронные компоненты* : аккумуляторы, различные выходы (двигатели, фонари, зуммеры), мультиметр, зажимы типа «крокодил».

* См. Печатные платы, чтобы узнать, как сделать наши аккумуляторные блоки и выходные блоки.

Начало работы

Начните свои первоначальные исследования, создав схему с помощью простого переключателя. Обычно он состоит из трех частей: источника питания (например, аккумуляторной батареи), выхода (например, лампочки или светодиода) и переключателя. Мы рекомендуем начать с алюминиевой фольги, потому что с ней легко манипулировать, а провода с зажимами типа «крокодил» — отличный способ построить соединения между компонентами.

Различные типы переключателей

Пончиковый переключатель

Вы можете сделать простой кнопочный переключатель из двух кусков алюминиевой фольги, разделенных «бубликом» из пенопласта. Пена удерживает кусочки друг от друга, пока вы не нажмете на центр верхнего куска фольги, чтобы соединить два листа и замкнуть цепь.

Переключатель прищепки

В зависимости от того, где вы поместите проводящий материал, прищепки могут создавать выключатели, которые всегда включены или выключены.

Перьевой переключатель

Переключатели могут быть разных форм, включая этот перьевой переключатель! Когда пружина, удерживающая перо, соприкасается с медной трубкой, она на мгновение замыкает цепь.

Игра с причиной и следствием

Самодельные переключатели могут добавить волшебства и напряжения в цепную реакцию. Они помогают поддерживать импульс и создают вариации в машине. Поэкспериментируйте со своим переключателем и поэкспериментируйте с добавлением другого элемента. Как бы вы расширили цепную реакцию слева?

Теннисный мяч катится и сбивает блок, который завершает переключение и вращает аквариум, а затем…

Программируемый свет

Этот уникальный переключатель, встроенный в коробку Light Play, использует медленно вращающийся двигатель для включения и выключения света. Обратите внимание на крошечный шарик под вращающейся платформой. Когда он касается блока слева, он мгновенно замыкает цепь. Этот шаблон включения и выключения делает простую аналоговую программу, и все это достигается с помощью повседневных материалов!

Ресурсы

Тайная жизнь компонентов: переключатели

Давний сотрудник Тим Ханкин — инженер, карикатурист и великолепный рассказчик. В своей серии YouTube «Тайная жизнь компонентов» он распаковывает наиболее часто используемые материалы для изготовления и ремонта. Посмотрите это 30-минутное видео, в котором он раскрывает секрет жизни переключателей.

Сопутствующая деятельность

Показания

Руководство по использованию самодельных коммутаторов

Наш PDF-файл о самодельных переключателях предлагает печатный способ поделиться идеями, связанными с этим занятием.

Мини-ноутбук инженера: Sensor Projects by Forrest M Mims III

Нам нравится эстетика и содержание книг Мимса. Его книги, широко продаваемые в RadioShack, были нарисованы и написаны от руки. Мимс занимается наукой-любителем, и его подробные объяснения оставляют у читателей ощущение возможности самостоятельно опробовать схемы.

Эксплораториум Экспонаты

Схемный верстак

Среди других галерей электричества и магнетизма в Exploratorium живет практический подход к изучению схем с использованием повседневных материалов. Узнайте больше о выставке Circuit Workbench.

Сообщения в блоге

Видео о самодельных переключателях

Самодельные переключатели в школе после школы

Самодельные переключатели | Redfern Electronics

Несмотря на то, что выходы (двигатели, блестки, зуммеры и т. д.) Крамбла пользуются большой любовью и вниманием, мы не должны забывать, какие потрясающие входные данные! Они позволяют нам взаимодействовать с нашими проектами. Возможно, самый простой тип ввода, скромный переключатель предоставляет нам цифровой (двоичный) ввод для Crumble; либо вкл/выкл, либо HI/LO.

Прежде чем мы приступим к созданию собственного переключателя, нам нужно понять, что он из себя представляет и для чего он нужен. Это поможет нам в дальнейшем. Если у вас уже есть хорошее понимание, не стесняйтесь пропустить следующий фрагмент.

Сначала рассмотрим цепь — замкнутый контур из проводящего материала и электронных компонентов, по которому течет электричество. Важное слово здесь «закрыта». Электричество будет течь только тогда, когда есть свободный путь от положительного (+ve) к отрицательному (-ve). Если мы разорвем цепь/соединение, электричество перестанет течь. Это может быть очень полезно, когда мы хотим управлять компонентами в цепи, например. зуммер или свет. Мы можем сделать это с помощью переключателя — компонента, который мы используем для управления потоком электроэнергии.

Доступны всевозможные переключатели, от старого доброго кнопочного переключателя до клавишного переключателя с подсветкой. Но иногда просто нет того, что мы хотим, или того, что мы можем интегрировать в проект так, как мы хотим. Отличный способ решить конкретную проблему и подумать о том, как работают переключатели, — это сделать свой собственный. Сделать что-то, что при взаимодействии с чем-то замкнет цепь. Это не только дает вам четкое представление о том, как работают коммутаторы, но и о том, что используемые концепции идеально подходят для достижения различных учебных целей по информатике, науке, дизайну и технологиям.

Итак, без лишних слов, давайте рассмотрим различные способы изготовления переключателей!

Прежде всего, давайте сделаем классический переключатель «шпилька/скрепка».

Двигая скрепку, мы можем открыть/закрыть переключатель. Скрепка соединяет наши два контакта (шплинты), которые подключены к Crumble — один к +ve выходу, а другой к входу (A, B или C — D используется для Sparkle). Когда соединение установлено, A становится HI, а Crumble превращает Sparkle в красный цвет. При разрыве связи Sparkle выключается.

Наш код для этого выглядит следующим образом. Хотя это и не самый эффективный способ достижения желаемого результата, этот код легко расширяется для нашего поворотного переключателя. Если A — HI, установите Sparkle красным, в противном случае выключите его.

Продолжая тему простого переключателя, давайте сделаем переключатель в стиле «нажимной панели».

Когда к верхней поверхности прикладывается давление, фольга перекрывает зазор между двумя контактами фольги на нижней поверхности (подключенными к крошке, как и раньше). Затем запускается та же программа, что и раньше — переключатель представляет собой прямую замену.
