Как сделать паз в доске своими руками?

Выборка паза в доске

admin
Стройка и ремонт
0

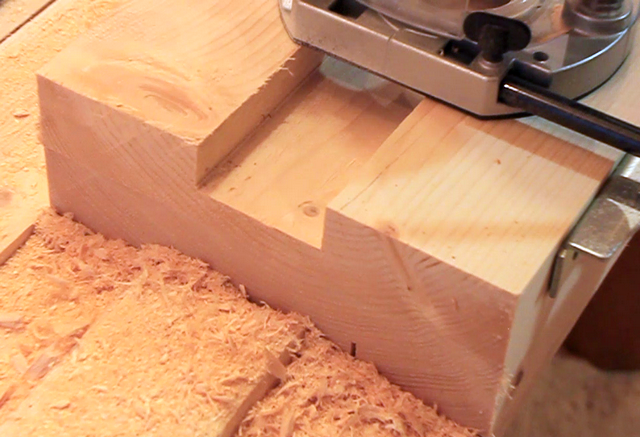

Изготовление планок с пазами в домашних условиях

Нередко приходится мастерить дома мебель или делать ремонт, обходясь самыми простыми методами и тем, что под рукой.

Если возникла необходимость проделать паз в доске своими руками, запаситесь терпением и нужными инструментами:

Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

Производство паза дисковой пилой.

В качестве материала оптимальны деревянная доска, бруски и тому подобное. Цена на исходное сырье минимальная, в крайнем случае, используется то, что найдется в хозяйстве. Наиболее удачное решение – концевое соединение сквозной, одинарной открытой прямой.

Стык получится прочным и надежным:

Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
Высота и длина паза должны соответствовать размерам планки.
Приготовьте карандаш и линейку для разметки.
Определитесь с координатами пропила и отметьте его.
Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание!
Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий.
При этом делается визуальная поправка на толщину полотна.

Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

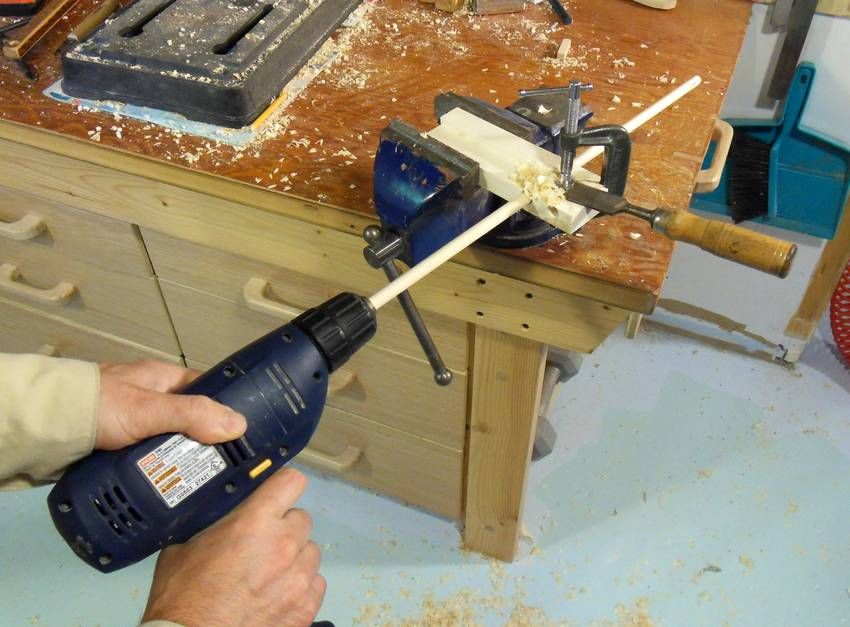

На фото — выемка паза дрелью.

Метод довольно трудоемкий, но его можно назвать альтернативой выше описанному. Если вам не удалось достать ручной фрезер, подготовьте дрель и стамеску, линейку и карандаш.

Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.

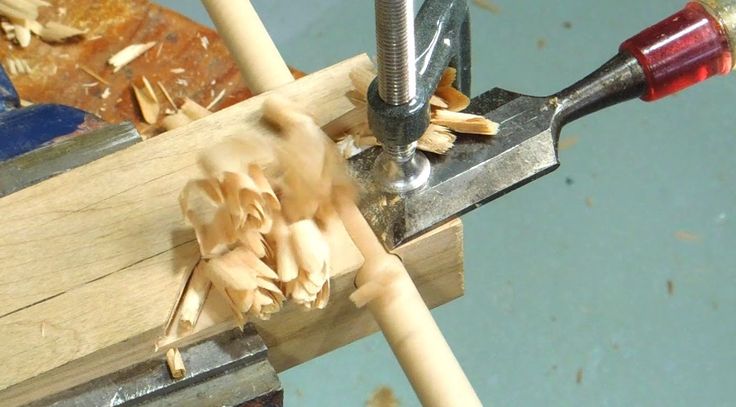

Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!
Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.
Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.
Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником.

Использование ножовки по дереву

Изготовление поперечного паза ножовкой.

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон. Расстояние от верхней плоскости до них и будет глубиной.
Надежно зафиксируйте брусок и начинайте пропиливать.
Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
Все лишнее аккуратно убирается стамеской и зачищается.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ	ОЦЕНКА РЕЗУЛЬТАТА		СТОИМОСТЬ	ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск	Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок	Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$80-$250	Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск	Преимущества: простая и быстрая настройка; доступная цена	Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$50-$80	Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями	Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы	Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$10-$80	Продольное и поперечное пиление в обычных операциях на пильном станке
Прямая фреза	Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза	Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез	Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза	Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы	Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей	$10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками	Не предназначена для других операций

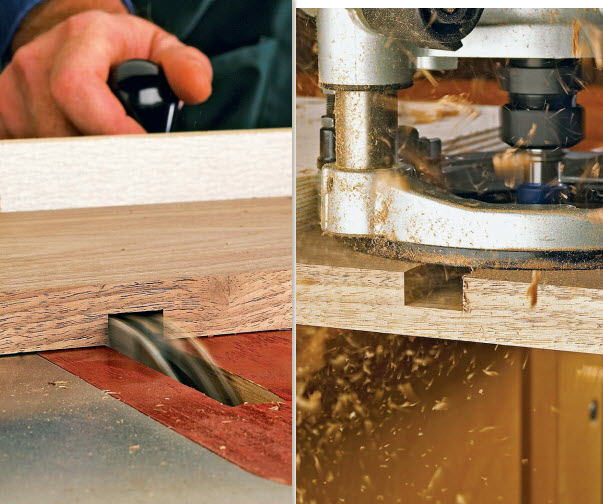

Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.

Как добиться хороших результатов с пильным станком

СОВЕТ 1: Настройте станок для чистого и аккуратного пиления.

Прежде чем начать работу с заготовками, убедитесь в правильности всех настроек вашего станка, чтобы распилы были чистыми и прямоугольными. Продольный упор и пазы для поперечного (углового) упора должны быть параллельны диску, а головка поперечного упора установлена точно под углом 90° к диску. Даже небольшие отклонения могут сказаться на качестве изготовления соединений и их последующей сборке.

СОВЕТ 2: Для получения лучших результатов выберите хороший пазовый диск.

Наборные пазовые диски обычно состоят из двух внешних дисков, нескольких центральных режущих элементов (чипперов)и металлических или пластиковых шайб-прокладок (вы можете сами изготовить прокладки из бумаги или картона). Определите требуемую ширину выборки, затем установите соответствующее число чипперов между внешними дисками (см. рисунок), наденьте всю стопку на шпиндель пильного станка и затяните гайку. Не беспокойтесь, если на шпинделе не хватит места для штатного фланца, просто отложите его в сторону. Гораздо важнее, чтобы гайка была навернута целиком.

СОВЕТ 3: Делайте пробные проходы, добиваясь аккуратности.

Выпиливайте пазы и шпунты на пробных обрезках и проверяйте правильность настроек. Для изменения ширины добавляйте или вынимайте шайбы-про- кладки и чипперы. Мы предпочитаем выпиливать шпунты и пазы чуть меньшей, чем требуется, ширины (буквально на несколько долей миллиметра), а затем шлифовать вставляемую деталь по толщине, чтобы она входила плотно. Не забывайте шлифовать всю деталь одними и теми же номерами абразива, чтобы при отделке изделия не выявились различия в гладкости поверхностей. И будьте осторожны, чтобы на верхних слоях фанерного шпона не появились протёртые насквозь участки.

СОВЕТ 4: Применяйте противосколь- ный вкладыш, чтобы края выборки не получились рваными.

Вы можете самостоятельно сделать противоскольный вкладыш для своего пильного станка. Настройте пазовый диск на требуемую ширину и опустите его ниже поверхности стола. Вставьте в проем стола остроганную и выпиленную по форме проёма деревянную пластину, которая должна располагаться вровень с поверхностью стола. Надёжно прижмите пластину сверху, расположив прижим вдоль неё и чуть в стороне от диска. Включив станок, медленно поднимайте диск до высоты, примерно соответствующей глубине выборки. Выключите станок и измерьте вылет диска, затем сделайте пробный проход на обрезке.

СОВЕТ 5: Точите весь комплект, а не отдельные диски.

Твердосплавные зубья со временем становятся тупыми и требуют заточки. Всегда точите каждый диск и каждый чиппер, даже если никогда ими не пользовались, чтобы все зубья имели одинаковую высоту. Если это правило не соблюдать, некоторые чипперы будут погружаться в материал глубже.

СОВЕТ 6: Наклейте скотч, чтобы избежать сколов тонкого шпона.

При пилении листовых материалов, облицованных шпоном, всегда есть риск образования сколов. Для сохранения целостности шпона наклейте полосу малярного скотча вдоль линии распила и на задний торец заготовки, чтобы обеспечить поддержку древесных волокон. Сначала сделайте проход минимальной глубины, чтобы только надрезать шпон, затем поднимите диск и сделайте второй проход до окончательной глубины, как показано на фото.

Первым проходом глубиной 1,5 мм чисто перерезан шпон (слева). После выборки паза требуемой глубины осторожно удалите скотч, чтобы избежать отрыва волокон шпона.

Уменьшайте подачу соответственно количеству удаляемого материала.

СОВЕТ 7: Пользуйтесь толкателем и подпорными досками

Левый паз в этой дубовой доске мы выпиливали, подпирая кромку заготовки обрезком, но не применяли его для правого паза. Подпорный обрезок помогает избежать сколов.

При поперечном пилении диск будет вырывать волокна в месте выхода из заготовки, если не предпринять некоторые меры. Закрепите на поперечном (угловом) упоре деревянную накладку, которая послужит подпорной доской, как показано в следующем совете, или вставляйте ненужный обрезок между заготовкой и головкой упора.

СОВЕТ 8: Продольный упор в роли ограничителя.

Делая паз или поперечный фальц, используйте продольный упор вместо ограничителя и деревянную накладку, чтобы уменьшить сколы. Наждачная бумага не дает заготовке скользить.

Для пазов и фальцев на конце заготовок используйте продольный и поперечный упоры одновременно, как показано на фото. Так как пропил не проходит заготовку насквозь, нет риска её защемления и обратного отскока. Добавьте высокую накладку для выпиливания фальцев, чтобы диск не касался продольного упора.

Для быстрого монтажа закрепите накладку на продольном упоре двухсторонним скотчем. Установите пазовый диск, толщина которого больше ширины фальца. Сделайте вырез для диска в накладке, как показано на рисунках. Затем с помощью продольного упора отрегулируйте ширину фальца и обработайте заготовку.

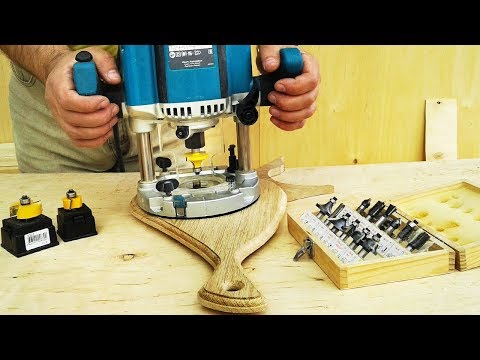

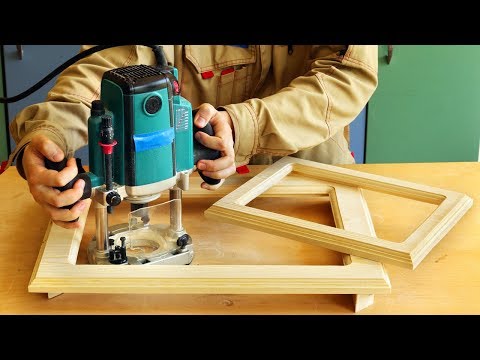

Универсальность фрезера позволяет добиться лучших результатов

Этот комплект позволяет делать фальцы разной ширины одной фрезой. Чем меньше подшипник, тем шире фальц, и наоборот.

Ничто не сравнится с фрезером, делающим прямоугольные и чистые пазы, шпунты и фальцы с плоским дном, в аккуратности изготовления соединений, которые будут видны в готовом изделии. Управляя фрезером с помощью рук или закрепив его в стол, вы в любом случае получите отличный результат. Фрезер особенно незаменим при выборке глухих пазов, шпунтов и фальцев (не выходящих за один или оба края детали). При работе с фрезером вы можете видеть метки начала и конца выборки, а также саму фрезу, в отличие от пильного станка, где диск закрыт сверху заготовкой, что затрудняет работу по меткам.

Фрезерование аккуратных фальцев вручную или на фрезерном столе

Для выборки фальцев почти с одинаковым успехом можно использовать фальцевую, прямую или спиральную фрезы. Фальцевые фрезы продаются по отдельности или в наборе с подшипниками разного диаметра для получения фальцев разной ширины. Держа фрезер в руках, перемещайте его вдоль внешних кромок заготовки в направлении против часовой стрелки. Для лучшей устойчивости одну из ручек фрезера следует располагать над заготовкой. Чтобы при обработке поперёк волокон древесины избежать сколов на углах, применяйте подпорную доску или остановите операцию, не доходя до угла, а затем осторожно фрезеруйте в обратном направлении, начав с угла (такой метод называется попутным фрезерованием).

При обработке листовых материалов фальцевая фреза часто оставляет рваные волокна в виде ворса на краях лицевого шпона, а не срезает их чисто. Чтобы это исправить, сначала отфрезеруйте фальц требуемой глубины и ширины, а затем удалите ворс с помощью прямоугольной шлифовальной колодки, направляя её вдоль волокон в сторону фальца. Фальцевые фрезы также отлично подходят для фрезерного стола, имеющего много преимуществ перед фрезером, который управляется вручную. Вам не нужно менять подшипники для изменения ширины фальца. Можно установить продольный упор вровень с передней стороной подшипника, чтобы выбирать фальц максимальной ширины, или сдвинуть упор вперед для выборки более узкого фальца. Когда ширина фальца контролируется только с помощью подшипника, фреза точно повторяет контуры кромки (в том числе и дефекты), и они будут копироваться в соединении.

Фальцевые фрезы часто оставляют край шпона ворсистым, а не срезают его чисто, поэтому приходится применять шлифовальную колодку для удаления торчащих волокон. Если отдельные ворсинки согнутся внутрь фальца, аккуратно отшлифуйте вертикальную грань, стараясь не скруглить острое ребро.

Если у вас нет фальцевой фрезы, вы можете с успехом выбирать фальцы прямыми или спиральными фрезами. Используйте их в фрезерном столе или в сочетании с боковым упором при фрезеровании вручную. Избегайте тупых фрез, оставляющих прижоги или мшистые поверхности вместо гладких и чистых.

Реальную толщину листов не указывают на ярлыках

Листовые и плитные материалы, такие как фанера или МДФ, обычно имеют меньшую толщину, чем она обозначена на кромке или наклейках. Например 19-миллиметровая фанера часто бывает толщиной чуть более 18 мм. Что из этого следует? Если вы планируете делать пазы, шпунты или фальцы в этих материалах, прежде всего необходимо их тщательно измерить. Толщина может быть разной даже у листов из одной стопки. Всегда делайте пробные образцы из обрезков и проверяйте плотность соединений. Для таких случаев выпускаются специальные фрезы с уменьшенным диаметром.

Чтобы получить по-настоящему хороший результат, применяйте прямую или спиральную фрезу, диаметр которой меньше толщины фанеры, и делайте выборки за два прохода с помощью самодельных или фабричных приспособлений.

Если вы, подобно нам, предпочитаете не фрезер, а пильный станок с наборным диском, используйте такой метод: прежде всего пометьте все шайбы-прокладки литерами (А, В, С и т. д.) с помощью несмываемого маркера или гравировки. Затем точно настройте ширину, установив соответствующие диски, чипперы и прокладки. Снимая набор со шпинделя, запишите в блокнот, какие чипперы и прокладки были установлены. В следующий раз, когда будете работать с фанерой аналогичной толщины, вы сможете собрать диск в такой же комбинации, ориентируясь на свои записи. Однако не нужно полностью им доверять. Всегда делайте для проверки пробные проходы.

Фрезы для зачистки пазов уберут огрехи пильного станка

Название этих фрез точно соответствует их назначению: они срезают неровности на дне, делая шпунт или паз идеально ровным и прямоугольным.

Вот как они применяются: сначала выпилите паз нужной ширины с помощью пильного станка, оставив припуск около 1 мм по глубине. Сделайте такие выборки на всех деталях. Теперь установите в цангу фрезу для зачистки пазов и настройте фрезер на окончательную глубину. Проведите фрезу вдоль выборки, прижимая подшипник сначала к одной стенке, а затем к другой.

Не путайте эти фрезы с похожими фрезами для гнезд, имеющими более длинную режущую часть (10-13 мм высотой), из-за которой подшипник будет расположен выше стенки 10-миллиметрового паза, и это потребует применения направляющей.

Внешние зубья наборных пазовых дисков оставляют в углах треугольные бороздки, избавиться от которых поможет фреза для зачистки пазов.

Фреза удаляет со дна слой толщиной чуть больше миллиметра, делая поверхности выборки чистыми и ровными.

Этим фрезам постоянно находится применение в нашей мастерской. Они работают чисто и подходят для шпунтов шириной 10 мм.

Используйте преимущества фрезерного стола для выборки пазов, шпунтов и фальцев

Для фрезерования этих элементов соединений мы в большинстве случаев предпочитаем использовать фрезерный стол, более безопасный по сравнению с ручным фрезером и обеспечивающий лучший контроль благодаря продольному упору, прижимам-гребёнкам, поперечному упору и системе пылеудаления.

Чтобы добиться лучших результатов, следует учитывать возможности и ограничения вашего фрезера и самих фрез. Выборка шпунта сечением 19×10 мм в дубовой доске приводит к перегрузке электродвигателя и быстрому затуплению фрезы, поэтому такую операцию следует выполнять за два прохода, каждый раз погружая фрезу на половину требуемой глубины.

Фрезы с нисходящей спиралью режут чисто, но направляют стружку вниз, а не выталкивают её. Удалите мусор с помощью компрессора и сделайте ещё один проход.

Иногда стружки и пыль скапливаются в глубине выборки или под доской, слегка приподнимая её, в результате чего на дне образуются неровности. Выполнив все проходы до окончательной глубины, удалите стружки и пыль со стола и заготовки и сделайте ещё один проход для зачистки стенок и дна выборки, не меняя настройки. Фреза с нисходящей спиралью может приподнимать заготовку при выборке шпунта или паза на фрезерном столе. Эти твердосплавные фрезы лучше всего работают при фрезеровании материала насквозь, когда стружки проваливаются в образующийся просвет.

Фрезы с восходящей спиралью, наоборот, хорошо удаляют стружки из глубины шпунта, но могут отрывать края лицевого шпона на фанере. Наш совет: применяйте фрезу с восходящей спиралью везде, где можно использовать прямую фрезу, а фрезу с нисходящей спиралью оставьте для тех случаев, когда выборка имеет открытый край или когда фреза прорезает материал насквозь.

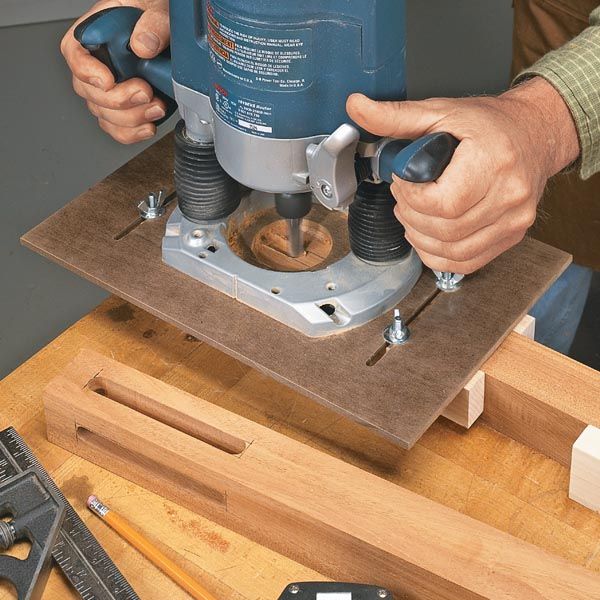

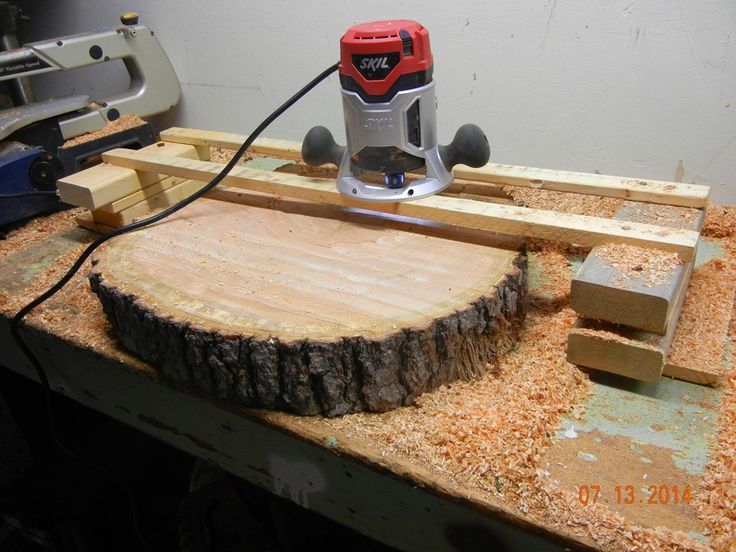

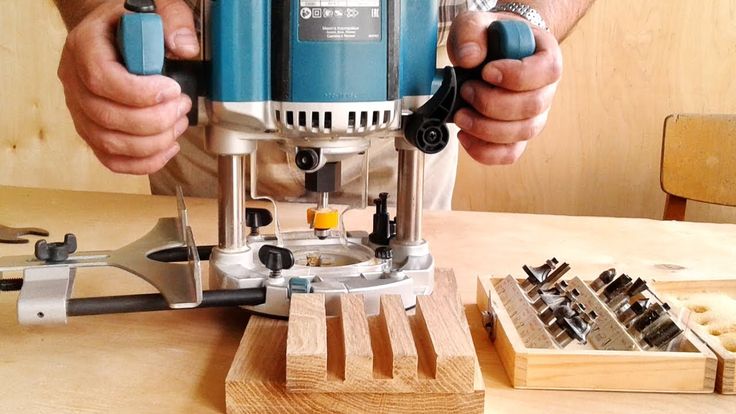

Фрезеруя пазы и шпунты вручную, применяйте направляющие

Если шпунт или паз нужно выбрать так далеко от кромки, что это нельзя сделать на фрезерном столе с продольным упором, приходится прибегать к фрезерованию в ручном режиме. При этом у вас есть выбор между тремя вариантами: можно перемещать фрезер, прижимая край его подошвы к направляющей, или использовать копирующую фрезу и направляющую, или установить на фрезер боковой упор.

Для первого варианта закрепите в цангу прямую фрезу или фрезу с восходящей спиралью и настройте глубину фрезерования. Измерьте расстояние от края подошвы фрезера до лезвий фрезы. Зафиксируйте направляющую на таком же расстоянии от линий разметки, стараясь выровнять её как можно точнее. Включив фрезер, передвигайте его вдоль направляющей, чтобы выбрать шпунт или паз.

Чтобы шпунт или паз получились прямыми, подошва фрезера должна перемещаться вдоль направляющей, касаясь её одной и той же точкой.

Так как режущая часть фрезы и подшипник имеют одинаковый диаметр, вам нужно только выровнять направляющую с линией разметки, не прибегая к измерениям.

Второй вариант (с копирующей фрезой) избавляет вас от ошибки, связанной с измерением и установкой расстояния, так как подшипник фрезы, расположенный над режущей частью, движется по кромке направляющей. Вам нужно только закрепить направляющую точно по линии разметки.

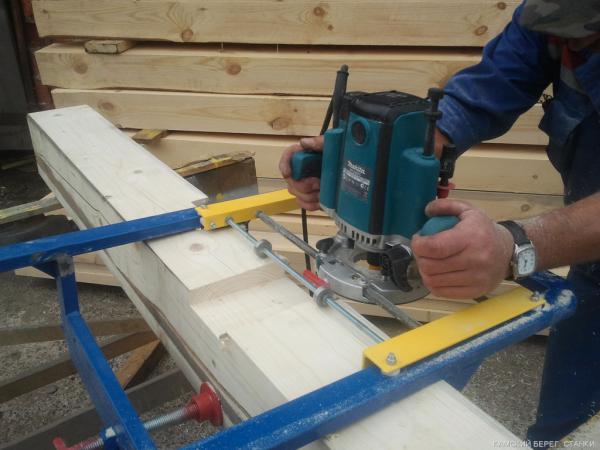

Если заготовка слишком большая и её неудобно обрабатывать на фрезерном столе, используйте боковой упор, который поможет сделать паз или шпунт параллельно краю заготовки на расстоянии, обычно не превышающем 200 мм. Для этой операции лучше установить в цангу прямую фрезу или фрезу с восходящей спиралью.

Источник: http://stroyboks.ru/cvoimi-rukami/sovetyi-masteram/vyibor-faltsev-pazov-i-shpuntov.html

Как выпилить паз в доске?

Тип соединения, основанный на вхождение шипа в паз, появился в Европе практически одновременно с половой доской и вагонкой. Отделочный материал прост и удобен в монтаже и имеет массу достоинств. Правда, по стоимости он дороже обычных досок и планок, зато стыки получаются намного аккуратнее, да и срок службы на порядок выше.

Содержание статьи:

- Разновидности пазовых досок
- Изготовление планок с пазами в домашних условиях
- Изготовление паза дисковой пилой
- Паз при помощи дрели
- Использование ножовки по дереву
- Вывод

Разновидности пазовых досок

Симметричный паз

Многие пользователи не представляют, как выбрать паз в доске, полагая, что в магазине им предложат только один вариант соединения и материала.

Это далеко не так, там вас встретит большой ассортимент:

1. Симметричный паз. Это наиболее простой тип. В нем длины верхней и нижней полок одинаковы, они и выступают на одно расстояние.
Асимметричное соединение

2. Ассиметричный паз. Здесь верхние полки длиннее нижних.

3. Блок хаус, используемый в основном для отделки стен и потолков. Планки часто имитируют рельеф бруса и имеют полукруглый или фасонный профиль на лицевой стороне.

4. Евро вагонка также как и блок хаус, часто снабжается рельефным рисунком.

5. Террасная доска, изготовленная из дерева и полимера, тоже имеет шипы и пазы, упрощающие установку.

Обратите внимание! Если запланировано крепление без пазовой доски стен не выровненных, с выступами и вмятинами, не ждите хорошего качества от результата.
Облицовка не ляжет ровно, перепад высот и щели неизбежны.

Изготовление планок с пазами в домашних условиях

Если возникла необходимость выпилить паз в доске своими руками, запаситесь терпением и нужными инструментами:

Циркулярная пила. Наиболее практичный инструмент, но есть она, к сожалению, не у всех.
Обычная ножовка для дерева. Работать ею придется дольше, зато уж эту принадлежность можно найти в каждом доме.
Электрическая дрель. Она тоже довольно доступна, но перед тем, как сделать паз в доске дрелью, желательно потренироваться на ненужном бруске, отрабатывая навык.

Изготовление паза дисковой пилой

Стык получится прочным и надежным:

Рекомендуется выполнять шипы с толщиной ¼ от толщины планки и паз такого же размера.
Высота и длина паза должны соответствовать размерам планки.
Приготовьте карандаш и линейку для разметки.
Определитесь с координатами пропила и отметьте его.
Пропил должен выполняться по линии внутри той стороны, которая будет затем отделена.
Для циркулярной пилы инструкция рекомендует ширину полотна в 2-4 мм.
Пропиливание посередине отмеченной линии снимает 1-2 мм лишних, так как на каждой планке проделывается по две борозды.

Обратите внимание! Чтобы заготовка не была испорчена, выполняйте пропилы по внутренним сторонам расчерченных линий. При этом делается визуальная поправка на толщину полотна.

Если вам нужно соединить две запчасти под углом в 90º, разрежьте заготовки под 45º на концах.
Для концевого сквозного открытого на ус соединения (одинарного прямого) отметьте места пропилов на косых срезах планок.
Перед тем как с доски снять паз, еще раз проверьте правильность пропила со всех сторон.
Под угловое одинарное несквозное в проушину соединение вместо паза делается проушина. В данном случае ширину шипа оставляют неизменной, а длина составит 0,3-0,8 ширины присоединяемой доски.
Так как циркулярка закругляет края проушины, оставляя неизменной форму шипа, желательно доработать углы, обточив их рашпилем.

Паз при помощи дрели

Выемка паза дрелью

Подберите сверло с диаметром, соответствующим ширине будущей бороздки.
Чтобы угадать с глубиной паза, можно сделать отметку на самом сверле (например, нарисовать яркой краской).
Прочертите две параллельные линии по бруску на нужном расстоянии друг от друга.
Закрепив заготовку в тисках, высверливайте борозду, внимательно контролируя ровное по вертикали положение дрели и выдерживая глубину.
Все лишнее по окончании снимите острой стамеской и зачистьте наждачной шкуркой.

Обратите внимание!
Бывает, требуется борозда с вогнутым дном и шип с выпуклым торцом.
Перед тем как сделать лунный паз в доске окончательно, высверливайте на глубину чуть меньшую требуемой.
Последующую обработку и подгонку удобно сделать крупнозернистой шкуркой или круглым напильником.

Использование ножовки по дереву

Изготовление поперечного паза ножовкой

Здесь ощутимо поможет грамотно сделанная разметка.

Полотно ножовки подберите ровное и прочное:

Чтобы не ошибиться, проведите две линии по длине доски, с противоположных сторон. Расстояние от верхней плоскости до них и будет глубиной.
Надежно зафиксируйте брусок и начинайте пропиливать.
Важно следить, сверяясь с линиями, насколько входит полотно в дерево.
При перекосе инструмента можно все испортить, поэтому периодически смотрите за вхождением ножовки в материал с боковых ракурсов.
При широком пазе и тонком полотне эффективнее проделать два пропила, опять – по внутренним сторонам прочерченного.
Все лишнее аккуратно убирается стамеской и зачищается.

Вывод

Для небольших объемов отделочных работ и тем более для бытовых самоделок необязательно покупать готовый дорогостоящий материал. Достаточно уделить немного свободного времени и сделать заготовки самостоятельно. Тем более что для рачительного хозяина это не составит труда.

Подробно и доходчиво процесс опишет видео в этой статье, где мастера раскроют маленькие хитрости столярной науки. Если вам что-либо не понято, вы можете задать вопросы в комментариях.

Смотрите также:

Красим деревянный дом снаружи

Здоровые и энергосберегающие строительные материалы

Антисептики для сруба дома, бани. Какой лучше выбрать и купить?

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Как резать дерево для начинающих

Научитесь уверенно резать дерево! Мы рассмотрим различные типы пропилов, лучшие пилы для этих пропилов и советы по точному пропилу.

Как резать дерево

Многие новички боятся начинать проект «Сделай сам», потому что они никогда раньше не резали кусок дерева. Новички часто не знают, какие пропилы им нужно делать, какую пилу использовать и как делать эти пропилы. Сегодня мы проясним путаницу, и я каждый раз поделюсь важными советами по обрезке досок до нужной длины.

Вам также может понадобиться Руководство для начинающих по размерам древесины

Это руководство содержит партнерские ссылки на расходные материалы и инструменты. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться с вами новыми проектами и советами. Вы не платите за использование этих ссылок. Посетите мою политику сайта для получения дополнительной информации.

Прежде чем мы перейдем к как резать дерево , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень с полезными хитростями с карманными отверстиями , компактными идеями для мастер-классов , умными советами по самоделкам и многим другим!

Содержание

Какой тип разреза вам нужно сделать?
Типы разрезов
Какая пила нужна для резки дерева?
Как резать дерево
Больше подобных

Какой разрез вам нужно сделать?

Первый шаг к распиловке дерева — определить, какой тип распила или разрезов нам нужно сделать. Наиболее распространенными типами резов, которые мы делаем, являются поперечные, продольные, косые, косые и составные косые.

Эти различные типы разрезов сводятся к двум основным функциям. Либо обрезать доску по длине, либо обрезать доску по ширине. Другими словами, мы будем делать надрезы, чтобы изменить длину доски или сделать ее короче. Или сделаем надрезы, чтобы изменить ширину доски или сделать ее уже. Иногда нам нужно сделать доску короче и уже.

Существуют также разрезы, такие как перепиливание, при котором доска раскалывается пополам, как книга. Но мы собираемся придерживаться основных сокращений для этого урока.

Вернуться к оглавлению

Типы пропилов

Поперечный пропил

Поперечный пропил делается поперек волокон древесины или по ширине доски. Поперечный распил изменяет длину доски или делает ее короче. Поперечный разрез часто называют просто разрезом или разрезами.

Продольный пропил

Продольный пропил делается по волокнам древесины или по длине доски. Рип-пропил изменяет ширину доски или делает ее уже.

Косой пропил

Косой пропил делается по диагонали поперек волокон древесины или по ширине доски. Косой срез изменяет длину доски или делает ее короче.

Скошенный пропил

Скошенный пропил — это наклонный пропил, сделанный на краю куска дерева. Косой срез изменяет профиль древесины. Скошенные пропилы могут изменить длину доски или ширину доски.

Составной косой рез

Составной косой рез сочетает в себе косой и косой рез. Для установки молдинга венца необходимы сложные косые разрезы. Составной косой срез изменяет длину доски или делает ее короче.

Вернуться к оглавлению

Какая пила вам нужна для резки дерева?

Теперь мы понимаем, какие нарезки мы можем делать. Далее нам нужно выбрать пилу, чтобы сделать эти разрезы. Некоторые пилы лучше подходят для распила древесины по длине, а некоторые — по ширине. Давайте посмотрим, какой тип пилы лучше всего подходит для каждого разреза.

MITRE SAW

Crosscuts
MITR чаще всего для выполнения поперечных пропилов на узких досках типа 1х4, 1х6 или 2х4 используется торцовочная пила.
Связанный: Почему 2×4 не 2 дюйма на 4 дюйма?
Торцовочные пилы обычно доступны с 10-дюймовым или 12-дюймовым лезвием. Многие составные торцовочные пилы с 10-дюймовым лезвием могут делать поперечные пропилы на досках шириной до 5-1/2 дюймов и толщиной 3-1/2 дюйма.
Многие торцовочные пилы с 12-дюймовым лезвием могут делать поперечные пропилы на досках шириной до 7-1/2 дюймов и толщиной 3-1/2 дюйма.
Скользящая торцовочная пила, которая скользит спереди назад, может увеличить длину этих пропилов.
Для досок, ширина которых превышает возможности нашей торцовочной пилы, мы можем сделать два пропила. Другими словами, мы могли бы приложить один край доски к забору и частично разрезать по ширине доски. Затем мы можем перевернуть доску, прижав противоположный край к забору, и сделать второй разрез. Этот второй проход будет завершить монтаж.
Я использовал этот метод в крайнем случае. Это работает, но часто не точно. Если край доски имеет изгиб или изгиб, это может оттолкнуть доску от ограждения. Это означает, что разрез не будет прямым от края до края.
Для распила более широких досок, я думаю, нам лучше использовать другую пилу, например, циркулярную или настольную пилу.
Связанный: Как настроить торцовочную пилу для точных пропилов
Торцовочные пропилы
Мы также будем использовать торцовочную пилу для резки углов. Торцовочная пила — отличный инструмент для выполнения косых пропилов на заготовках для таких проектов, как рамы для картин и многое другое.
Мы будем использовать регулировку под углом, чтобы изменить угол или угол среза. Регулировка угла наклона обычно осуществляется ручкой или рычагом в передней части пилы.
Связанный: Как сделать деревянные рамы для картин (без резки под углом)
Резка под углом
Торцовочная пила — отличный инструмент для вырезания фаски на концах узких досок. Нам часто нужно вырезать фаску на отделочных досках или молдингах, таких как плинтусы.
Мы будем использовать регулировку скоса для изменения скоса или степени среза. Регулировка наклона обычно осуществляется ручкой или рычагом на задней части пилы.
Связанный: 7 приемов торцовочной пилы, которые должен знать каждый мастер
Сложные торцовочные пропилы
Торцовочная пила также отлично подходит для выполнения сложных торцовочных пропилов. Для установки молдинга венца необходимы сложные косые разрезы.
Для выполнения составных косых пропилов мы будем использовать регулировку угла и регулировку скоса для изменения угла или степени реза.
Back to Table of Contents
Circular Saw
- Crosscuts
- Rip Cuts
- Miter Cuts
- Bevel Cuts
- Compound Miter Cuts
- Cuts are more accurate with a speed square, crosscut jig, Kreg Rip-Cut или Kreg Accu-Cut
- Отлично подходит для резки панелей и фанеры
СОВЕТ: Циркулярные пилы обычно не поставляются с упором. Это означает, что мы обычно используем пилу от руки. Трудно сделать прямые разрезы от руки. При работе с циркулярной пилой полезно использовать такие аксессуары, как направляющая для резки или упор.
Поперечные
Некоторые доски слишком широки для нашей торцовочной пилы. Для этих распилов мы можем использовать нашу циркулярную пилу, чтобы распилить древесину по длине. Использование угольника — один из самых простых способов сделать короткие прямые пропилы циркулярной пилой.
ПРИМЕЧАНИЕ: Обычно я размещаю квадрат скорости на ближайшей ко мне стороне заготовки. Для ясности я перевернул квадрат скорости на противоположную сторону, чтобы вы могли видеть, как он прилегает к заготовке. Для достижения наилучших результатов поместите квадрат скорости с той же стороны, с которой вы начинаете рез. Таким образом, вы вдавливаете квадрат скорости в заготовку.
Направляющая для циркулярной пилы или приспособление для поперечных распилов помогает нам делать точные поперечные пропилы. Он действует как забор для нашей циркулярной пилы. Опорная плита пилы упирается в ограждение приспособления. Забор заставляет пилу делать пропилы именно там, где мы хотим. Я сделал направляющую для резки длиной около 12 дюймов. Мы также можем сделать приспособление длиннее для более длинных резов.
Связанный: Как сделать приспособление для поперечного распила циркулярной пилой своими руками
Распилы
Мы также можем использовать нашу циркулярную пилу для распила досок по ширине. Один из способов, которым мы можем сделать продольные разрезы, — это построить более длинную версию этого самодельного приспособления для поперечной резки.
Второй способ, которым мы можем делать продольные пропилы с помощью нашей циркулярной пилы, — это использование Kreg Rip-Cut. Rip-Cut позволяет нам делать прямые разрезы шириной до 24 дюймов. Все, что нам нужно сделать, это установить забор нужной ширины и сделать разрез.
Связанный: 4 способа выполнения прямых пропилов с помощью циркулярной пилы
Третий способ выполнения продольных пропилов с помощью циркулярной пилы — Kreg Accu-Cut. Accu-Cut позволяет нам делать прямые пропилы примерно до 50 дюймов, а Kreg Accu-Cut XL позволяет делать прямые пропилы примерно до 100 дюймов. Все, что нам нужно сделать, это поместить Accu-Cut на наши метки и сделать разрез.
Угловые пропилы
Мы можем использовать нашу циркулярную пилу для выполнения практически любых усовых пропилов. Точно так же, как при выполнении поперечных распилов с помощью циркулярной пилы, мы можем использовать скоростной угольник или приспособление для циркулярной пилы, сделанное своими руками.
Отмечаем положение скоса, зажимаем кондуктор по отметкам и делаем пропил.
Мы также можем делать косые пропилы с помощью нашей циркулярной пилы и Kreg Accu-Cut. Мы отметим положение скоса, поместим Accu-Cut на отметки и сделаем разрез.
Резка под углом и комбинированная резка под углом
Мы можем отрегулировать скос нашей циркулярной пилы, чтобы сделать косые продольные пропилы по длине доски. Мы также можем использовать нашу циркулярную пилу, чтобы сделать сложные косые пропилы на торце доски.
Вернуться к Соглашению
Столовая пила
- RIP Cuts
- Стрелки сосновой. раскрой панелей и фанеры
Продольные пропилы
Одной из задач, для которой я чаще всего пользуюсь настольной пилой, является продольный пропил. Иногда планы деревообработки требуют доски стандартного размера , а не .
План может предусматривать доску шириной 5 дюймов. 1×4 имеет ширину 3-½ дюйма, поэтому он слишком мал. 1×6 имеет ширину 5-1/2 дюйма, поэтому он слишком большой.
Связанный: Руководство для начинающих по размерам древесины
Когда это происходит, мы можем использовать нашу настольную пилу, чтобы сделать доску уже или распилить доску по ширине.
Сначала мы установим направляющую планку нужной ширины, а затем сможем сделать разрез. Обязательно следуйте всем инструкциям для вашей настольной пилы и работайте безопасно.
Связанный: Какая самая узкая ширина для распила на настольной пиле?
Скос
Мы также можем использовать нашу настольную пилу для скоса кромки досок. Я использовал свою настольную пилу, чтобы вырезать четыре фаски на этом молдинге короны в стиле шейкера, сделанном своими руками.
Связанный: На какой высоте лучше всего установить полотно настольной пилы?
Распилы
Мы можем использовать настольную пилу для распила листовых материалов, таких как фанера. Сначала мы установим направляющую планку нужной ширины, а затем сможем сделать разрез. Обязательно следуйте всем инструкциям для вашей настольной пилы и работайте безопасно.
Для заготовок большего размера, чем стол нашей настольной пилы, мы должны установить разгрузочный стол или подставку для роликов разгрузки, чтобы поддерживать заготовку, когда она выходит из циркулярной пилы.
Мы также можем использовать нашу настольную пилу для поперечного распила узких досок. Мы не должны использовать забор, чтобы сделать поперечные пропилы на узких досках. Доска может цепляться за забор и лезвие. Привязка может создать опасную ситуацию, называемую отдачей.
Связанный: Что такое откат?
Для поперечного распила узких досок лучше всего использовать салазки для настольной пилы или салазки для поперечного распила. Салазки скользят в пазах углового упора и позволяют нам более безопасно выполнять точные поперечные пропилы.
Связанный: Руководство для начинающих по технике безопасности при работе с настольной пилой
Угловые пропилы
Мы также можем выполнять косые пропилы с помощью нашей настольной пилы. Угловой упор, который поставляется со многими настольными пилами, часто мал и неудобен для выполнения косых пропилов.
Для резки под углом лучше всего использовать салазки для настольной пилы. Есть также специализированные салазки, чтобы делать косые пропилы на рамах для картин.
Вернуться к содержимому. лобзик предназначен для вырезания кривых, кругов и фигур. Мы также можем использовать его для коротких прямых разрезов. Для повышения точности лучше всего использовать скоростной угольник или параллельный упор. Мы также можем отрегулировать скос лобзика, чтобы сделать разрезы под углом и сложные разрезы под углом.
Вернуться к оглавлению
Как резать дерево
Теперь мы готовы сделать несколько разрезов. Мы знаем, какой тип разреза мы хотим сделать, и какую пилу мы должны использовать для этого разреза. Итак, мы готовы рубить дрова, верно?
Еще нет. Во-первых, нам нужно поговорить о керфе. Merriam-Webster описывает пропил как «ширину реза, сделанного пилой».
Если бы мы измерили нашу доску и сделали отметку, а затем разрез по этой отметке наша доска будет слишком короткой потому что ширина разреза или пропила шире, чем наша карандашная отметка.
Вот как это нужно сделать. Сначала нам нужно измерить и сделать отметку карандашом. Сторона, на которой мы измеряли, — это сторона, которая нам нужна для нашего проекта. Это хорошая сторона доски. Другая сторона называется стороной отходов доски. Нам нужно отметить «x» на обратной стороне доски. Это важно. «Х» поможет нам расположить лезвие.
Затем мы поместим лезвие на оборотную сторону доски. Мы хотим, чтобы оставило линию , когда мы делаем разрез. Мы всегда можем сделать доску короче. Мы не можем сделать это дольше!
Разместим лезвие так, чтобы между зубьями и линией была толщина волоса. Теперь мы можем сделать разрез.
Мы можем использовать этот метод для резки дерева любой пилой, но давайте посмотрим, как мы можем сделать это с помощью торцовочной пилы. Обязательно следуйте всем инструкциям по работе с торцовочной пилой, работайте безопасно и надевайте средства индивидуальной защиты (защитные очки, респиратор и наушники).
Шаг 1. Обрежьте конец доски
Сначала мы воспользуемся торцовочной пилой, чтобы выровнять один конец доски. Древесина с завода не идеальна. Редко можно найти доску с идеально прямыми концами. Мы начнем с того, что срежем небольшое количество древесины, чтобы сделать конец доски квадратным.
Шаг 2. Измерьте и отметьте «X »
Далее измерим длину нашей заготовки. Мы начнем с конца доски, которую мы только что выровняли, отмеряем нужную нам длину и делаем отметку карандашом.
Сторона, на которой мы измеряли, нужна для нашего проекта. Это хорошая сторона доски. Другая сторона обратная сторона доски. Нам нужно отметить «х» на обратной стороне доски. Это важно. «Х» поможет нам расположить лезвие.
Шаг 3. Разместите лезвие
Затем мы разместим лезвие на обратной стороне доски. Мы хотим, чтобы оставило линию , когда мы будем делать разрез. Мы всегда можем сделать доску короче. Мы не можем сделать это дольше!
Опускаем лезвие (с выключенным питанием) и располагаем его так, чтобы между зубьями и линией была толщина волоса.
Шаг 4. Сделайте разрез
Теперь мы можем сделать разрез. Мы включим питание, опустим лезвие, чтобы сделать разрез, и позволим лезвию полностью остановиться, прежде чем поднять лезвие. Поднятие лезвия, когда оно все еще вращается, может удалить небольшое количество древесины, что может изменить длину нашего реза.
Теперь измерим заготовку. Мы готовы к работе, если заготовка соответствует нужным нам размерам. Мы перейдем к шагу 5, если заготовка слишком длинная.
Шаг 5. При необходимости отрегулируйте резку
Если наша заготовка слишком длинная, мы можем использовать лезвие, чтобы сделать микрорегулировку и отрезать заготовку до нужной длины.
При выключенной пиле опустите диск до упора в стол и осторожно двигайте заготовку, пока она не коснется края диска.
Удерживая доску на месте, поднимите лезвие. Если мы опустим полотно (при выключенной пиле), мы заметим, что зубья будут всего на едва касаемся конца нашей заготовки.
Снова поднимите диск, запустите пилу и опустите, чтобы сделать разрез. Лезвие отрезает микроколичество от доски.
Теперь еще раз измерим заготовку. Мы готовы к работе, если заготовка соответствует размеру, который нам нужен. Мы повторим шаг 5, если кусок все еще слишком длинный.
Иногда мне может понадобиться выполнить этот шаг несколько раз, но использование этой техники позволяет мне отрезать доску до нужной длины.
Вернуться к оглавлению
Заключительные мысли
Многие новички боятся начинать проект «Сделай сам», потому что они никогда раньше не резали кусок дерева. Новички часто не знают, какие пропилы им нужно делать, какую пилу использовать и как делать эти пропилы.
Сегодня мы прояснили путаницу. Мы рассмотрели различные типы пропилов, которые мы можем сделать, лучшие пилы для этих пропилов и узнали важные советы по обрезке досок до нужной длины каждый раз.
348
акции
Как резать большие доски с помощью циркулярной пилы – Обустройство дома Деревообработка
Главная >Инструменты и инструкции>Как распиливать большие доски циркулярной пилой
Независимо от того, работаете ли вы над ремонтом дома или делаете что-то в своей мастерской, распил больших досок может стать проблемой. Циркулярная пила — это универсальный инструмент, который предназначен для резки прямых линий, но для его аккуратного использования необходимо иметь направляющую. Это похоже на рисование прямой линии свободной рукой по сравнению с использованием линейки. Вот три способа вырезать прямые и постоянно точные линии с помощью циркулярной пилы.
Резка длинных досок
Наиболее распространенный вид резки с использованием циркулярной пилы — это резка досок по длине. Стандартной практикой является использование угольника, удерживаемого на месте, чтобы направлять пилу, чтобы разрез был квадратным и прямым. Сложность заключается в том, чтобы выровнять лезвие пилы по линии разреза. Это означает необходимость сдвигать пилу вправо или влево, пока вы не будете довольны положением. Есть лучший способ.

Изготовление направляющей для пилы поперек доски — это простой проект, который стоит того. На видео вы увидите, что он сделан из куска обшивки и двух прямых краев. Первая линейка крепится к нижней части панели. Затем сверху прикрепляют вторую доску, убедившись, что она перпендикулярна другой доске. После сборки пила проходит по направляющей и отрезается лишний материал с правой стороны, обнажая край, где пильный диск всегда будет резать.
Преимущество использования поперечной направляющей заключается в том, что очень легко определить, где лезвие будет резать, поэтому ее использование будет быстрее и точнее, чем использование угольника в качестве направляющей. Делая направляющую доску длинной, вы также получаете большую опорную поверхность для направления пилы перед началом резки. Это руководство по пиле стоит сделать.
Резка больших листов фанеры
Подобно направляющей для поперечной пилы, направляющая для фанерной пилы имеет основание и прямую кромку. Направляющая пилы крепится к фанере так, чтобы она не двигалась во время распила. Пила движется против прямой кромки, чтобы обеспечить точный рез.
