Содержание
мансардный, в полтора этажа или полноценный второй?
Реализация второго этажа в деревянном доме позволяет увеличить эффективную площадь жилья, не занимая, при этом, лишней территории на участке. Вторым преимуществом является возможность обустроить дополнительные функциональные помещения. Зачастую на втором уровне деревянного дома располагаются спальни, рабочий кабинет, библиотека, комнаты для гостей. Оформить второй уровень в доме можно тремя способами: в виде полноценного или полуторного этажа, а также мансардой.
Полноценный второй этаж
Для обустройства полноценного второго этажа надстраиваются все несущие стены и только затем устанавливается крыша. При этом, высота стен второго уровня делается такой же, как и на первом этаже. В результате получаются полноразмерные помещения, не урезанные скатами кровли, как в случае, например, с мансардой. Единственное, что скрадывает полезную площадь — это лестница.
Преимущества полноценного второго этажа:
- нормальная высота потолков по всей площади второго уровня;
- максимально эффективное использование задействованных площадей;
- отсутствуют сложности с реализацией надёжной стропильной конструкции;
- нет проблем с организацией естественного освещения помещений на втором уровне.
Недостатки:
- более высокая стоимость дома;
- дополнительная весовая нагрузка на фундамент.
По поводу недостатков можно сказать, что они не столь существенные, какими могут показаться. По стоимости реализации полноценный второй этаж обойдётся ненамного дороже, чем менее просторная и удобная мансарда. Что касается нагрузки на фундамент, то она, всё равно, сравнительно небольшая, поскольку деревянный дом сам по себе весит немного. Недостаток легко устраняется путём правильного расчёта несущей способности фундамента.

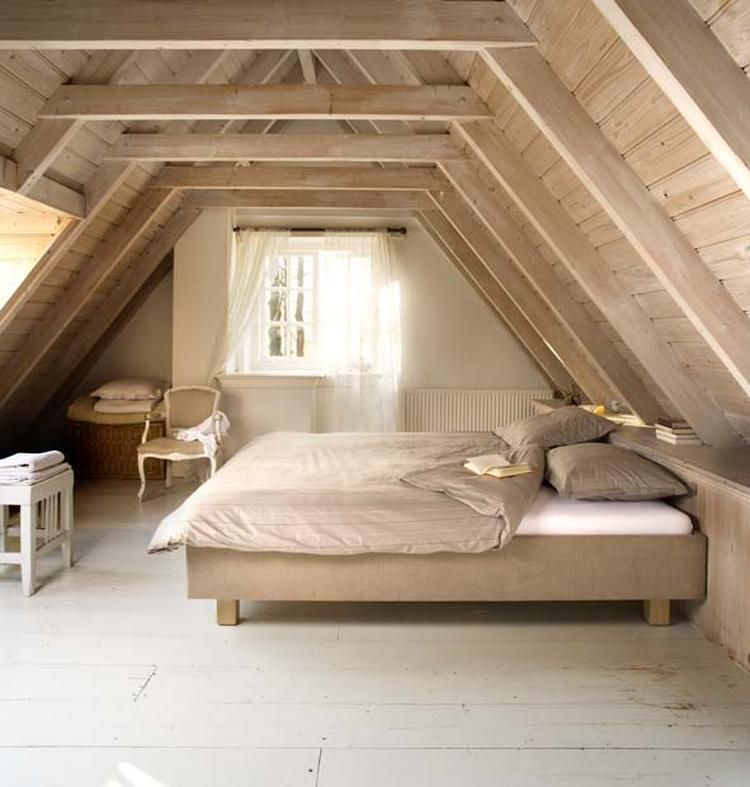

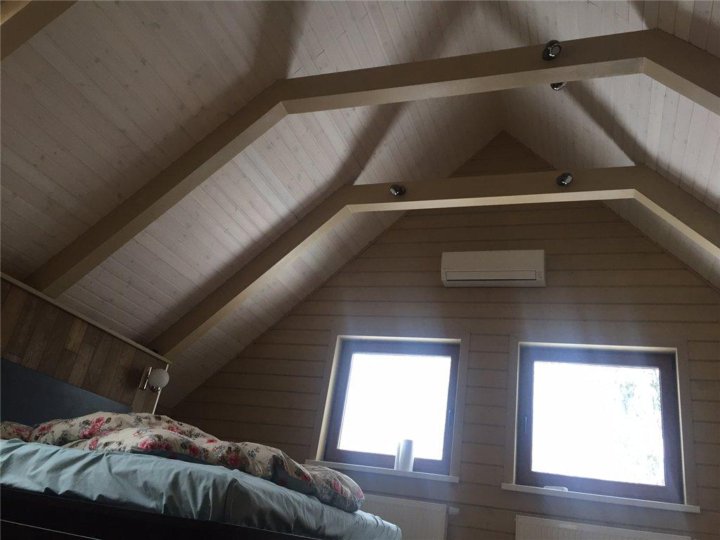

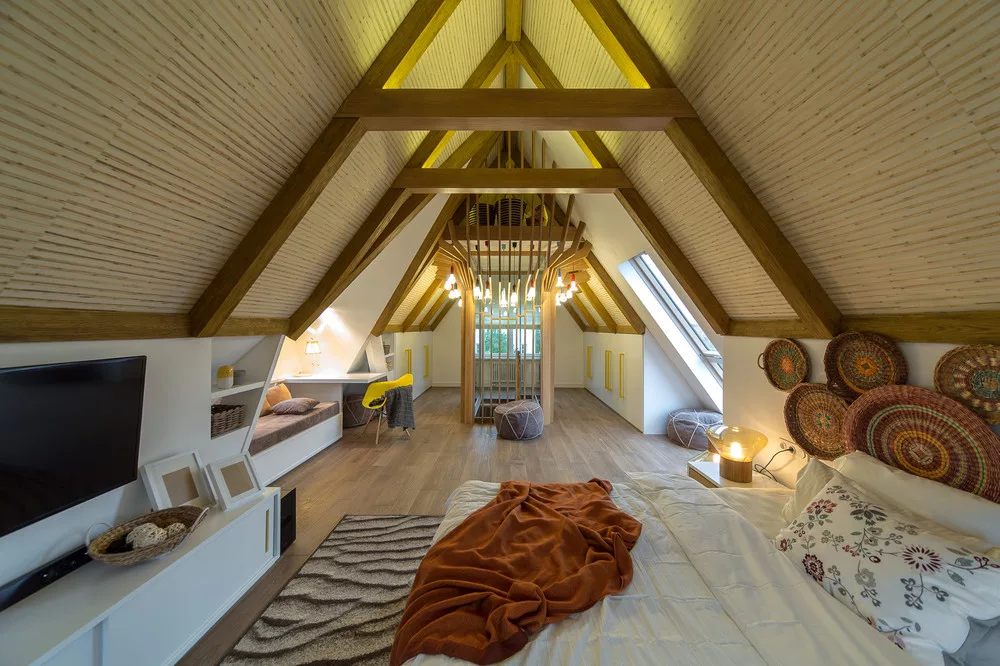

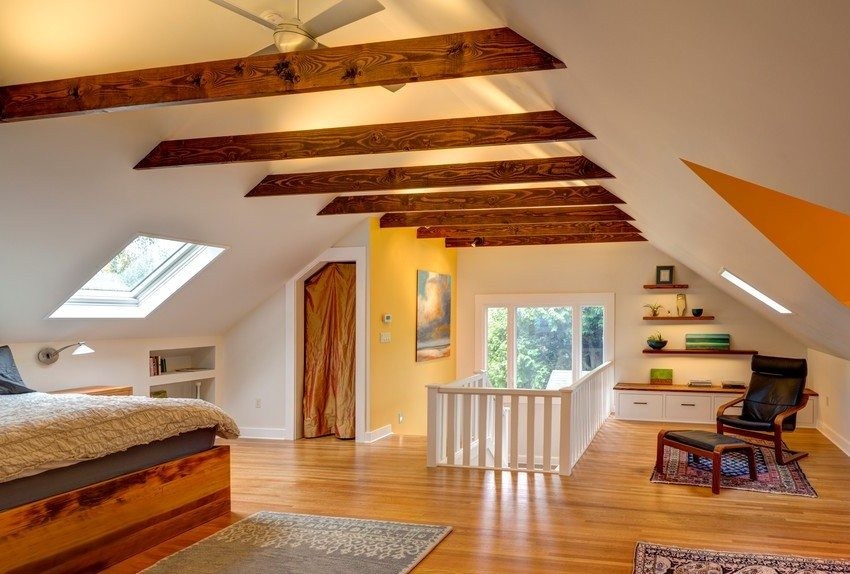

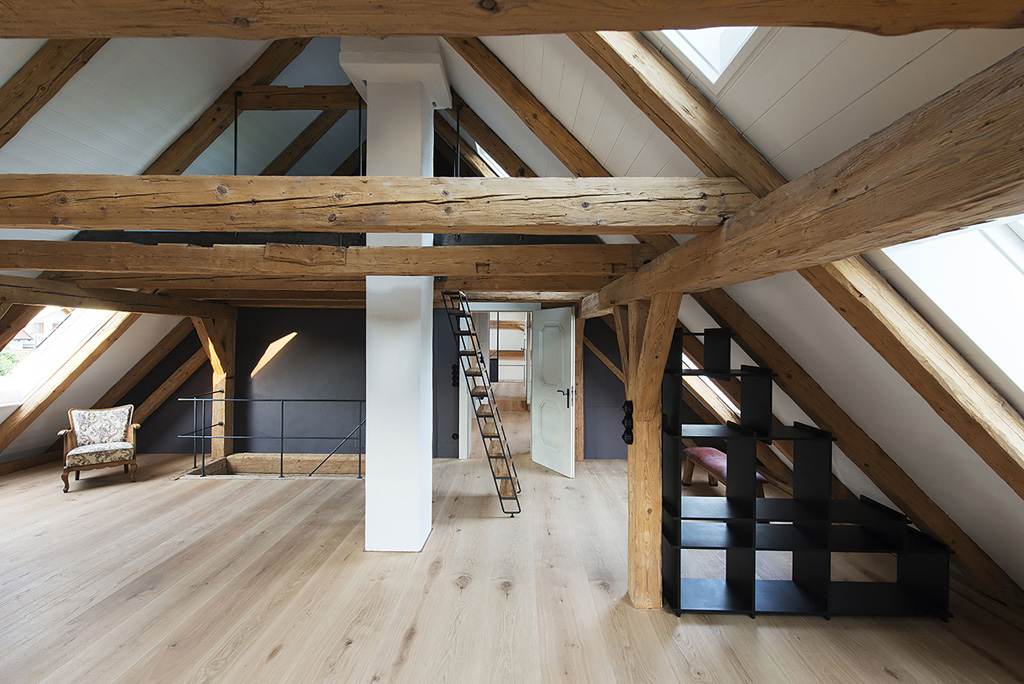

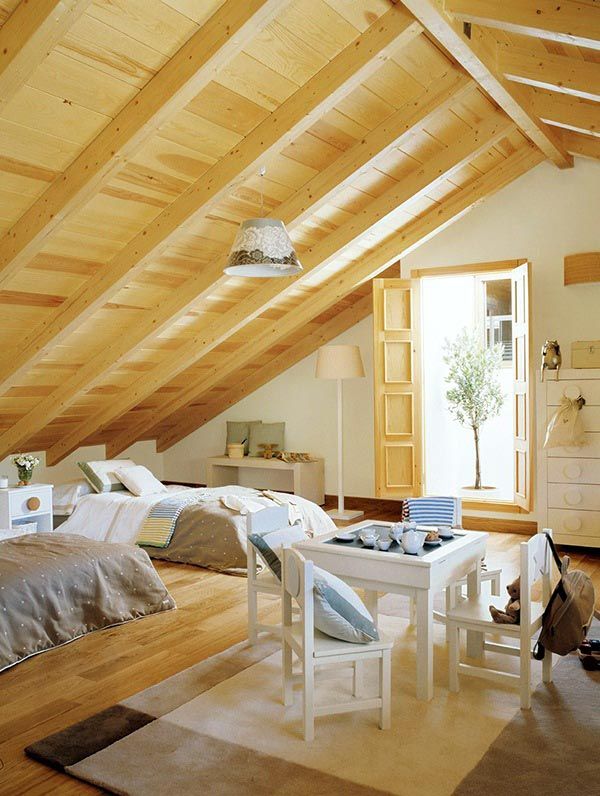

Мансарда
Мансардой называется приспособленный для проживания чердак или подкровельное пространство. Физически ограничивается с двух сторон скатами крыши, а с двух других фронтонами. Крыша может быть как постой двухскатной, так и ломаной. Второй вариант дороже, но зато позволяет минимизировать главный недостаток мансарды — наклонные потолки и урезанные по площади помещения. В деревянных домах фронтоны мансардного этажа можно реализовать двумя способами: из того же бруса (или бревна), что и первый этаж; либо по каркасной технологии.
Преимущества мансарды:
- немного дешевле, чем полноценный второй этаж;
- меньшая нагрузка на фундамент;
- дополнительное жилое пространство при экономном использовании территории участка;
- нет проблем с реализацией надёжной стропильной конструкции.
Недостатки:
- наклонные потолки;
- неэффективное использование площади второго уровня;
- крыша нуждается в основательной теплоизоляции;
- есть определённые сложности с организацией естественного освещения.
Несмотря на недостатки, мансарда, всё же, является самым популярным решением при желании получить деревянный дом с двумя этажами. Да, второй уровень получается неполноценным. Но зато дом обходится дешевле, чем двухэтажный.
Полуторный второй этаж
Деревянный дом в полтора этажа является чем-то средним между вариантами с мансардой и полноценной двухэтажкой. Для его реализации несущие стены надстраиваются над стенами первого этажа на высоту 0,9 — 1,5 м.
Далее обустраивается крыша, пространство под которой тоже используется. Надстроенные стены называются аттиковыми. С тех сторон крыши, где нет скатов, обустраиваются классические фронтоны.
Преимущества и недостатки полуторного этажа тоже являются чем-то усреднённым между полноценным вторым этажом и мансардой. Хотя, пожалуй, один уникальный недостаток, всё же, есть. Он заключается в сложности реализации надёжной стропильной конструкции, поскольку пространство под ней оставляется пустым. Тем не менее, проблемой этот минус не является. В современных проектах внедряются продуманные конструкции, обеспечивающие и прочность, и жёсткость, и достаточную надёжность постройки.
Итоги
Второй этаж в деревянном доме может быть мансардным, полуторным или полноценным. У каждого варианта есть как свои преимущества, так и некоторые недостатки. Обычно, если бюджет ограничен, а хочется второй этаж, подбираются проекты с мансардой или полуторные. Если же средства позволяют, и не хочется мириться с недостатками этих двух вариантов, строится деревянный дом в два полноразмерных этажа.
Назначение вентзазора в каркасном доме
Главным врагом каркасного дома, как ни удивительно, является не ветер, не холод, не механические воздействия, а безобидная на первый взгляд влага. Проникая вглубь стенового или потолочного «пирога», она делает его уязвимым перед всеми перечисленными …
Читать статью полностью
Электропроводка в доме из бруса
Электрическая проводка является одной из самых сложных систем любого брусового дома и требует не просто внимания, а высококвалифицированного монтажа и соблюдения правил эксплуатации. Ошибки, допущенные в процессе, могут стать не только причиной …
Читать статью полностью
Виды отопления в каркасном доме
Каркасный дом, хоть и отличается превосходными показателями энергоэффективности, вес же нуждается в обогреве. Конечно, есть технология, которая предусматривает полное отсутствие потерь тепла, но она настолько затратна, что дешевле будет все-таки …
Читать статью полностью
Второй этаж в деревянном доме (74 фото) » НА ДАЧЕ ФОТО
Лестница двухмаршевая Шале
Интерьер мансарды
Лестницы на второй этаж в деревянном дачном доме
Отделка второго этажа
Деревянные дома
Одноэтажный дом, под крышей спальня фото
Мансарда в деревянном доме
Наращивание 2 этажа по блокам с крышей в частном доме
ЖК Аллегро парк Лисий нос
Окна для второго этажа деревянного дома
Лестница в доме из бревна
Мансарда отделанная вагонкой
Отделка стен мансарды
Мансардный этаж в деревянном доме
Интерьер чердака
Лестница из бука в дом
Деревянный дом с мансардной крышей
Деревянный второй этаж
Отделка деревянной мансарды
Мансарда в деревянном доме
Лестница из сосны лс-09м/1
Деревянная лестница в интерьере
Гостиная на мансардном этаже
Деревянные мансардные окна
Лестница на второй этаж деревянная
Двухэтажный гараж с лестницей на второй этаж
Вагонка второй этаж
Баня со вторым светом 6х6
Лестница на второй этаж 225м
Отделка мансарды
Интерьер мансарды
Мансарда в деревянном доме
Интерьер мансарды
Интерьер дачной комнаты
Лестница лс-225м
Дом из бруса с задней части мансарды
Мансарда с очень низким потолком
Интерьер мансарды с двускатной крышей
Архитектура уникальный дизайн второго этажа
Двухмаршевая лестница на второй этаж
Лестница в стиле Шале
А фрейм дом шалаш
Мансардная кровля мансар Франсуа
Дом из кедра интерьер
Лестница из бревна
Деревянная лестница к-007м/28
Интерьер дома из оцилиндрованного бревна
Интерьер мансарды в загородном доме
Туалет под лестницей в деревянном доме
Отделка мансардной комнаты
Деревянная лестница в деревянном доме
Полувинтовая лестница на второй этаж
Кабинет на чердаке в частном доме
Мансарда в деревянном доме
Обустройство мансарды 90 квадратов
Интерьер 2 этажа на даче
Лестница в бревенчатом доме
Спальня в загородном доме на мансарде
Лестница в Шале деревянная
Спальня в деревянном доме на мансардном этаже
Интерьер мансарды
Лестница деревянная лс-225м
Отделка мансарды вагонкой
Отделка мансарды
Отделка мансарды имитацией бруса
Лестница в доме из бруса на второй этаж
Второй этаж мансарда
Обустройство мансарды
Отделка мансарды на даче
Дача с мансардой планировка
Домик с антресольным этажом
Мансарда 40кв
Мансарда Шале интерьер
Частный дом 2 этажа
Устойчивая экономия: обрамление второго этажа
Примечание редактора: это один из серии блогов, в которых подробно описывается строительство дома с нулевым потреблением энергии в Пойнт-Робертс, штат Вашингтон, владельцем/строителем с относительно небольшим опытом строительства.
Список статей GBA Мэтта Бата можно найти внизу этой страницы. Полный текст блога Мэтта Бата Saving Sustainably можно найти здесь. Если вы хотите следить за стоимостью проекта, вы можете следить за таблицей бюджета здесь.
Напольное покрытие довольно простое. Если вы когда-нибудь замечали, как строится колода, вы знаете ее суть. Длинные доски, называемые балками, укладываются параллельно друг другу, а затем закрываются листами фанеры или OSB размером 4 × 8, чтобы создать плоскую прочную поверхность.
В доме, который я строю, балки второго этажа поддерживаются некоторыми стенами первого этажа. Как я упоминал в предыдущем посте, одна из моих внутренних стен является несущей стеной, поэтому она будет использоваться для переноса половины веса второго этажа на землю.
Поскольку балки перекрытия проходят от внешних стен к внутренней несущей стене, они должны выдерживать значительный вес. Затем балки передают эту нагрузку на наружные стены и внутреннюю несущую стену.
Правильные размеры балок можно легко определить по IRC (Международному жилищному кодексу) с помощью таблицы. Для меня это означало смотреть на ту часть таблицы, которая имела дело с 24-дюймовым расстоянием между центральными балками, так как это то, что я использую. Затем определите максимальное расстояние между балками, которое для меня составляет немногим более 14 футов. Наконец, выберите вариант пиломатериала, который поддерживает минимальный пролет, превышающий это расстояние. Я решил использовать пихту Дугласа № 2 2×12, которая поддерживает пролет до 16 футов 6 дюймов. Я надеюсь, что это даст мне менее упругий и менее скрипучий пол.
Самостоятельное кадрирование означает поднятие тяжестей
Подъем 2x12s на 10 футов в воздух в одиночку — отличная тренировка. Обрезав каждую балку по длине, я поднял один конец и положил его на верхнюю часть внешней стены. Затем я передвинул лестницу к внутренней несущей стене и поднял другой конец балки вверх, чтобы положить ее на вершину лестницы.
Поднявшись на несколько ступенек по лестнице, мне хватило высоты, чтобы поднять балку с вершины лестницы на внутреннюю стену. Я убедился, что корона каждой балки была поднята.
Сначала я установил краевые балки. Они проходят по верхней части наружных стен перпендикулярно остальным балкам. Краевые балки прибиты гвоздями к верхней пластине. После того, как краевые балки подняты, другие балки размещаются перпендикулярно между ними и прибиваются гвоздями к краевым балкам, а также к наружным стенам.
Проем для лестницы потребовал небольшой детализации. Кодекс требует, чтобы балки вокруг проема были удвоены. Кроме того, если вы не можете поставить балку на несущую стену, вы должны использовать подвески для стальных балок, чтобы нести вес. Производитель вешалок (в данном случае Simpson Strong-Tie) сообщает вам, какие гвозди вы должны использовать, и какой вес может выдержать вешалка.
Перед тем, как черный пол можно будет прибить к лагам, необходимо установить небольшие отрезки 2×12, называемые «блокировками».
Вместе с краевыми балками они гарантируют, что балки перекрытия не скатятся на плоские стороны. Перекрытие размещается по верху внутренней несущей стены в том месте, где встречаются два пролета балок перекрытия (см. первое изображение в галерее изображений).
Сантехнические трассы во внутренних стенах
Вся сантехника в доме размещена на внутренних стенах, чтобы не занимать драгоценное место для изоляции наружных стен. В результате через внутреннюю несущую стену проходит значительное количество сантехники. Водопровод проходит посередине стены. Все трубы DWV должны выводиться вертикально через крышу. Эти трубы хотят пройти через середину внутренней несущей стены и выйти прямо в середину моего перекрытия. Как видно на фото, моим решением была установка двойного комплекта перегородок с пространством для труб между ними.
Кроме того, я планировал, что некоторые из этих труб будут проходить горизонтально в пространстве между балками пола. Например, стиральная машина будет на втором этаже, но место, куда я хочу ее поставить, не имеет стены под ней на первом этаже.
Таким образом, этот горизонтальный участок должен будет пройти через блокировку, чтобы он мог пройти между балками пола.
Все мои планы действительно окупились, потому что некоторые участки трубы из АБС-пластика требовали очистки. Если бы я не установил прочистки до того, как пропустил вертикальную трубу через блокировку, это было бы сложно сделать позже. Уборка, которую вы видите на изображении № 2 в галерее, будет закрыта скамьей за обеденным столом. В случае аварийной ситуации с сантехникой подушку можно снять с сиденья, а откидная панель обеспечит доступ к очистке.
Для подрядчика вызов сантехника до того, как будет смонтирован весь дом, нетипичен. Я уверен, что они смогли бы найти решение, не нарушая привычной рутины, но я также уверен, что оно не было бы таким изящным и эффективным, как мое решение. Для меня было очень легко прервать кадрирование на полдня и заняться какой-то сантехникой, чтобы закончить с блокировкой. Еще один отличный пример недостатков строительства дома с подрядчиками.
Доставка листов на второй этаж
Решение мелких проблем — важная часть строительства. Мне всегда нравились кроссворды и тому подобное, поэтому я не должен удивляться тому, что мне так нравится строить дом. Сегодняшняя проблема заключалась в том, как поднять 24 листа OSB — каждый весом 59 фунтов — на высоту 11 футов на второй этаж.
Мое решение состояло в том, чтобы построить небольшой участок строительных лесов около 6 футов в длину и 5 футов в высоту. Я переносил простыню, переворачивал ее короткой стороной вниз и поднимал на подмости (см. Изображение №3).
Затем я взбирался на вершину, хватался за ее конец и тянул до конца. Это было легко, когда у меня уже была пара из них, чтобы стоять на них, но для первых мне пришлось стоять на паре 2 × 6, которые я разложил поперек балок. Я упоминал, что строительство дома — отличный способ справиться со страхом высоты?
Важно, чтобы первый ряд чернового пола был ровным, потому что все остальные ряды будут сцепляться с ним.
Я использовал свою меловую катушку, чтобы закрепить линию в 4 футах от края, чтобы убедиться, что я получил ее правильно. Я нанес обильный слой строительного клея PL 400 на верхнюю часть балок.
Код требует, чтобы панели прибивались 8d обычными гвоздями через каждые 6 дюймов по краям и через каждые 12 дюймов в поле. Доски размечены, чтобы вы могли легко найти места, куда должны входить эти гвозди (при условии, что балки выровнены правильно).
Вы также можете увидеть, как я оставил небольшой зазор между каждой доской для расширения из-за влаги (см. Изображение №4).
Когда я добрался до ряда над блокировкой, я использовал шлифовальную машину, чтобы убедиться, что ни один из блоков не выступает над балками.
К счастью, я подумал немного вперед и, не дойдя до последней панели, вырезал отверстие для лестничного проема. Иначе я бы не смог вернуться! Отверстие в конечном итоге будет намного больше, но из соображений безопасности я оставил его достаточно большим, чтобы обеспечить удобный доступ.
Я отметил предупреждения на участках, которые в конечном итоге будут вырезаны, потому что под ними нет балок. Основание OSB прочное, но без балки под панелью панель может легко сломаться.
Последним шагом было прохождение циркулярной пилой по всему периметру, чтобы удалить все выступающие края OSB. Из-за небольшого зазора между каждым листом вокруг внешнего края здания был выступ около 1/4 дюйма.
Это и обрезки проема лестницы были единственными отходами, которые у меня были. Это очень редко встречается в сегодняшней средней строительной работе, поскольку планы дома обычно требуют множества деталей и углов на полу. Подрядчики разрезают панели всеми возможными способами по мере необходимости, а затем выбрасывают то, что они не используют, что может составлять значительную сумму. Это одно из преимуществ самостоятельного проектирования дома. Именно по этой причине я специально спроектировал дом с размерами, кратными 4 футам.
Я пытался сохранить пол OSB сухим с помощью брезента, но со стенами это сложно.
Я потратил немного денег на черновой пол Weyerhauser EdgeGold OSB. По словам представителей компании, не проблема, если простыни намокнут в течение нескольких недель, если им дать время высохнуть.
Обрамление второго этажа
Обрамление второго этажа мало чем отличается от обрамления первого. В то время как на первом этаже плита подоконника была из обработанного под давлением пиломатериала, на втором в этом нет необходимости. Также нижняя плита была прикручена к бетонному фундаменту на первом этаже болтами, а на втором плита просто прибита к краевым лагам.
Перед тем, как поднять наружные стены с помощью друзей, я прибил внутренний край нижней пластины к полу. Эти гвозди действуют как петля, когда стена поднимается, гарантируя, что она останется на месте и не упадет с дома до того, как ее прибьют на место.
Стены на первом этаже были довольно простыми, но на втором этаже с главной ванной все стало немного сложнее: там есть отгороженные стеной зоны для душа, туалета и две гардеробные.
Некоторые из этих стен расположены под углом, а одна из стен главной спальни на самом деле изогнута!
Создать наклонную стену довольно просто. Когда две стены сходятся под углом 45 градусов, все, что вам нужно сделать, это согнуть обе верхние и нижние пластины под углом 22,5 градуса, чтобы при совмещении они образовали угол в 45 градусов.
Чтобы построить круглую стену, у меня была готова 3/4-дюймовая фанера. Я создал импровизированный циркуль, чтобы получить правильный радиус стены и перенести его на фанеру. Затем я начертил второй радиус ровно на 3 1/2 дюйма меньше, чем первый, для внутренней части настенной пластины (см. Изображение №5). Соединив две из этих частей вместе, я получил эквивалент изогнутой 2×4.
Особенность изогнутой стены в том, что в ней используется много гвоздей (см. изображение №6). Дальняя сторона стены будет изгибаться прямо вокруг винтовой лестницы, когда она будет установлена.
Далее: Крыша.
Другие блоги Мэтта Бата:
- Устойчивая экономия: Введение
- Проектирование и установка септической системы
- Опалубка фундамента
- Заливка перекрытия
- Каркас первого этажа дома — Монтаж крыши
Это?
Опубликовано
18.
02.2020
Увеличить площадь дома можно разными способами, чаще всего это добавление комнаты с одной или нескольких сторон. Я разработал много подобных дополнений.
Я также сделал довольно много надстроек второго этажа, что немного сложнее и дороже. Но если у вас нет места на вашей собственности для расширения из , расширение до может быть вашим единственным вариантом.
И если условия будут подходящими, можно будет сэкономить время и деньги, сняв существующую крышу и поставив ее обратно на новый второй этаж.
Photo From Squalicum Builders
Снять крышу с дома, а затем снова поставить ее — не то, что можно увидеть очень часто, но это не невозможно. Есть и другие причины, по которым вы можете подумать о поднятии крыши дома — например, когда существующий потолок слишком низкий или когда вы хотите изменить плоский потолок на сводчатый.
Ни один из этих проектов реконструкции не является простым в исполнении, но в некоторых ситуациях это может стоить затраченных усилий.
Вот как понять, имеет ли это смысл для вас.
Некоторые дома подходят для этого лучше, чем другие
Первое, что вам нужно выяснить, это какая у вас конструкция крыши, «палка» или «ферма». Как правило, если у вас есть открытое пространство в середине вашего чердака, у вас, вероятно, есть каркас. Если нет, то, скорее всего, у вас ферменная конструкция.
Типичное чердачное помещение с каркасом из ДСП. Много места для работы, но не лучший кандидат для подъема крыши дома.
Каркасная крыша с мансардой имеет место для расширения — например, слуховое окно может создать дополнительное пространство, которое вам нужно. С другой стороны, крыша с ферменным каркасом не имеет чердачного пространства для расширения — вам, вероятно, придется поднять крышу с ферменным каркасом, чтобы получить больше места.
Вот что часто можно увидеть на чердаке стропильной крыши — много бревен посередине!
И хотя можно поднять почти любую крышу, затраты на подъем очень большой или сложной крыши могут перевесить выгоды.
С точки зрения осуществимости, лучшими кандидатами для поднятия являются двускатные крыши небольших и простых домов.
Если это похоже на ваш дом, читайте дальше.
Увеличение высоты потолка
Допустим, вам нужен более высокий потолок. Не могли бы вы просто подключить кран, поднять существующую конструкцию крыши, затем сделать стены немного выше и опустить крышу?
Можешь, и тогда ты будешь сенсацией в округе.
Но есть важная структурная проблема, которую необходимо решить в первую очередь: вы не можете просто добавить новую стену (перекладину) поверх существующих стен. Это создает «шарнир» между новой и существующей стенами, а это очень нестабильная конструкция.
Вместо этого стены должны быть выше снизу вверх. Один из способов сделать это — установить новые, более высокие настенные стойки рядом с существующими стойками. Другой метод — покрыть существующую стену и новую коленную стенку фанерной обшивкой во всю высоту, чтобы исключить шарнир.
Более подробные сведения о том, как это сделать, выходят за рамки этого краткого введения в подъем крыши, но достаточно сказать, что вам понадобится помощь инженера-строителя, чтобы сделать это безопасным.
Добавление второго этажа
Пока у нас есть этот кран, давайте немного поднимем крышу — достаточно, чтобы добавить целый второй этаж между первым этажом и крышей, которую мы снимаем.
Теперь нас меньше беспокоит «шарнир», потому что мы сохраняем стены первого этажа одинаковой высоты. Мы собираемся добавить новую конструкцию пола поверх стен, а затем добавить к ней новые стены второго этажа.
Наконец, мы построим новые стены второго этажа и опустим крышу.
Это не так уж сложно, но мы создали дополнительные конструктивные проблемы, которые необходимо решить – во-первых, это дополнительная нагрузка нового второго этажа на существующие стены первого этажа – справятся ли они с этим?
Во-вторых, это дополнительная нагрузка на фундамент.
Скорее всего, это может выдержать лишний вес, но вы также должны проверить это профессионально.
Изготовление сводчатого потолка
В ситуациях, подобных описанным выше, может иметь смысл поднять крышу целиком и заменить ее без особых структурных изменений, особенно в случае ферменной крыши.
Но хотя ферменную крышу можно поднять, ее нельзя модифицировать для создания сводчатого потолка. Для этого вам нужно начать с палочной крыши.
Обнажение нижней стороны наклонных стропил — это то, что создает «сводчатую» форму внутри, которую вы ищете, и это означает, что сначала необходимо удалить потолочные балки.
Это разрушает структурный «треугольник», скрепляющий крышу, и требует дополнительных работ по возведению каркаса для восстановления целостности конструкции.
Распространенным решением является добавление «стяжек-воротников», которые похожи на потолочные балки, но расположены немного выше. Сводчатый потолок со стяжками обычно имеет большую плоскую поверхность над наклонными сторонами.
Если вы хотите, чтобы потолок был сводчатым до самого верха, это становится немного сложнее, и вам понадобится структурная коньковая балка.
Другие вещи, которые вам нужно знать
Поднять крышу, добавить второй этаж и создать сводчатый потолок — все это большие проекты. Достаточно большой, чтобы ваши местные строительные чиновники, вероятно, попросили вас привести остальную часть дома «в соответствие с нормами». Это может добавить много затрат.
Дополнительное пространство также необходимо будет обогревать и охлаждать, для чего может потребоваться более крупная система вентиляции и кондиционирования или даже дополнительная система.
Более высокие наружные стены почти нуждаются в большей изоляции, гипсокартоне, внутренней и внешней отделке и отделке… что напоминает мне, не забудьте также поднять существующие внутренние стены!
Поступай правильно
Не в каждом доме можно поднять крышу, но в тех случаях, когда это возможно, это может быть рентабельным способом расширения жилой площади.
