Как сделать ворот для колодца: Ворот для колодца своими руками и чертежи как сделать

технология изготовления своими руками и сборка готовой конструкции

Содержание

• Устанавливаем ворот
• Критерии выбора
• Гидроизоляционные работы
• Советы по проектированию
• Какими могут быть домики для колодцев
• Конструктивные особенности устройства
• Деревянный ворот своими руками
• Пошаговая инструкция по изготовлению домика для колодца
• Крыша для колодца в руках дизайнера
• Конструкция колодезного ворота

Устанавливаем ворот

Строительство домика продолжается установкой подъемного ворота из бревна. Даже если забор воды осуществляется насосом, подъемный ворот необходим, так как в подаче электроэнергии иногда случаются перебои. Рекомендации по установке:

• бревно для подъемного ворота выбирается диаметром не менее 20 см. Необходимо убрать кору, а поверхность отшлифовать;
• обрезать бревно так, чтобы его длина была меньше расстояния между стойками на 4 см. Это необходимо, чтобы между воротом и стойками оставался зазор 2 см, не позволяющий им цепляться друг за друга;
• чтобы бревно не потрескалось, его концы следует обкрутить проволокой;
• в каждом из торцов бревна сверлятся 2 отверстия диаметром 2 см. Их глубина должна быть не менее 5 см. Поверх отверстий крепятся пластины с отверстиями такого же диаметра;
• такая же операция выполняется на стойках, только отверстие сверлится насквозь. Пластины устанавливаются с обеих сторон. В отверстия нужно вставить втулки, чтобы при движении ворота его металлические части не повреждали дерево;
• подготавливаем 2 металлических прутка. Один из них, длиной 1 м, сгибаем в форме стартера, а второй, длиной около 0,5 м, оставляем прямым. Затем с их помощью устанавливаем ворот на место.

Выполнив установку подъемного ворота, на нем можно закрепить цепь для ведра.

Критерии выбора

Перед тем, как покупать насосное оборудование для колодца, ориентируются на такие технические характеристики:

• мощность. Она напрямую связана с производительностью прибора (количество жидкости, перекачиваемой за час или минуту). Оптимальным считается показатель 0,8-1,0 кВт;
• напор. Должен обеспечивать подъем воды на высоту около 50 метров;
• производительность. Подбирать конкретную модель необходимо в соответствии с имеющимися задачами. Для полива огорода достаточно агрегата до 0,6 м3/час. Если устройство используется для целей водоснабжения, потребуется более мощная версия;
• материалы изготовления. Главные требования к ним — устойчивость к износу, коррозии и механическим повреждениям. Практика показывает, что оптимальными являются нержавейка и композитные материалы;
• автоматика. Она позволяет своевременно выключить агрегат при возникновении угрозы перегрузки или когда заканчивается вода;
• тип забора воды (верхний или нижний). Последний вариант можно выбрать, если при эксплуатации скважины или колодца нет риска сильного заиливания. Устройства с верхним забором надежнее, но их недостаток в том, что по достижении определенного уровня воды, они отключаются.

Рассмотрим основные разновидности колодезных насосов.

Вибрационные — самый недорогой вариант водяного насоса. Бюджетные гидромашины имеют простое устройство. Отсутствие вращающихся деталей делает их надежными в использовании. Вибрационный прибор не требует сложного ремонта и техобслуживания. Элементом, приводящим в действие насос, является не электродвигатель, а катушка индуктивности. Якорь, который приводится в движение магнитным полем, передает импульс поршню и мембране из эластичного материала. При этом поршень начинает двигаться возвратно-поступательно, втягивая воду в рабочую камеру, а затем выталкивая ее в напорную водную магистраль. Такие насосы обладают небольшой мощностью, требовательны к качеству воды

Важно, чтобы прибор был оснащен автоматикой. В противном случае придется покупать ее дополнительно

Винтовые. В качестве колодезных такие устройства применяются нечасто. Основным рабочим элементом такого устройства является закрепленный на валу шнек. Он вращается от электродвигателя. При этом шнек захватывает вводу, которая поступает от входного отверстия и перегоняет ее в сторону напорного патрубка. Достоинства винтового варианта:

• создание хорошего напора жидкости;
• минимальный шум;
• возможность использования для грязной воды с примесями крупных размеров, а также для вязких сред.

Минусы — низкие показатели КПД и производительности. Большое количество узлов трения приводит к быстрому износу деталей, а значит нужен частый ремонт и регулярное техобслуживание.

Центробежные. Самый распространенный вариант для дачи или частного дома. В качестве рабочего элемента используется колесо с изогнутыми лопастями. Последние захватывают воду, находящуюся в рабочей камере. Вода отбрасывается к стенкам рабочей камеры под действием центробежной силы. Под действием избыточного давления вода выталкивается в напорную магистраль водопровода.

Преимущества:

• мощный напор, что позволяет использовать оборудование для забора воды из глубоких источников и колодцев;
• высокая производительность;
• минимальный шум;
• многообразие моделей глубинного оборудования.

Из минусов отмечают высокую стоимость, сложность устройства, непродолжительный срок службы.

Вихревые. По принципу работы вихревые устройства во многом напоминают центробежные. Благодаря конструктивным особенностям, на жидкость воздействуют не только центробежные силы. Дополнительно поток получает турбулентное ускорение. Таким образом, производительность вихревого устройства больше, чем центробежного. Есть и ряд других преимуществ:

• невысокая стоимость;
• простая конструкция. Прибору не нужен сложный ремонт;
• минимальный шум при работе;
• возможность эффективного перекачивания воды с небольшим содержанием воздуха.

Основной недостаток устройств вихревого типа — высокая требовательность к качеству воды. Твердых включений в ней быть не должно. Кроме того, эксплуатационный срок такого оборудования относительно небольшой.

Гидроизоляционные работы

Итак, вы удачно обустроили ствол колодца, соорудили фильтр. Теперь надо защитить внутреннюю часть. Для этого осуществляется гидроизоляция с применением смеси клей ПВА + цемент. Такой раствор хорошо перемешивают, формируя однородную массу. Работы можно провести в два этапа:

• жидкую массу при помощи кисти наносят на все швы;
• затем шпателем заделывают более густым раствором.

Также вы можете приобрести готовый гидроизоляционный материал, не содержащий битума.

Потом сооружают глиняный замок, набивая траншею этим материалом. По уровню земли формируют уклон по направлению от колодца для отвода осадочных вод. Площадку желательно забетонировать. Верхние кольца можно дополнительно обернуть пленкой.

До начала пользования воду нужно откачивать. Делают это в течение 2-3 недель, после чего вода сдается на лабораторные исследования.

Советы по проектированию

Варианты опускных колодцев.

Проектирование колодцев опускного типа включает в себя следующие расчеты:

• размеры колец;
• глубина шахты;
• подбор материалов для изготовления конструкции.

При расчетах диаметра колодца необходимо учесть поперечное сечение и толщину блоков, необходимость установки дополнительных перемычек и опасные воздействия на грунт, к числу которых относятся:

• масса сооружения;
• сила трения;
• давление почвы при ее промерзании или подвижках.

Они фиксируются примерно на 50 см выше нижних срезов колец для преодоления силы трения, с наружной стороны стенок делаются уступы, ширина которых не превышает 12 см. Первый уступ делают на высоте 2,5-3 м от нижней части резца.

Силу трения уменьшают с помощью применения метода тиксотропной рубашки. Она образуется из раствора глины, который нагнетается в пространство между грунтом и поверхностью труб и выполняет роль смазки.

Какими могут быть домики для колодцев

На данный момент есть такие варианты домиков для колодцев. Их можно сделать самостоятельно или приобрести уже готовую конструкцию.

Итак:

• Такое сооружение радует глаз, поднимает настроение.
• Как декоративный цветник, можно использовать деревянный колодец.
• Красивое колодезное ведро использовать как маленькую кадку под цветы.
• Самой различной можно сконструировать и построить крышу у домика: ассиметричной, четырех- или двухскатной, дощатой или укрытой черепицей, разукрашенной узорами и флюгерами.
• Удерживающие крышу столбы, приукрасить замысловатой резьбой. Одним словом, каждая деталь колодца может стать произведения искусства, но нужно следить, чтобы все выдерживалось в одном стиле.
• В архитектурную композицию участка превращает домик для колодца на даче обычное бетонное колодезное кольцо. Им будут  восхищаться хозяева и их гости.
• Домик колодца может скрыть канализационный люк.

На фото есть примеры таких конструкций.

Какие материалы могут использоваться для сооружения домиков для колодца

Какой материал используется для сооружения

Для колодцев домик может быть сооружен из:

• Кирпича.
• Пеноблока.
• Газобетона.
• Ракушняка.
• Древесины.
• Металла.
• Природного агломерата.

Рассмотрим подробнее:

• Если домик представлен готовой конструкцией, то чаще всего он изготовлен из металла. С этим материалом гораздо проще работать в отдаленном месте. Можно заказать у профессионала свой определенный размер домика, который подойдет на участке.
• Более прочными и надежными считаются каменные домики. Они строятся по принципу возведения любого строения. Кладка может также выполняться различными способами.
• Если используется кирпич или газобетон, пенобетон кладка может быть в 0,5 размера или в 1 кирпич. Больше не стоит делать стенки домика, так как они будут создавать нагрузку на грунт вокруг колодца и в большинстве случаев есть возможность обвала колодца.
• Если используется природный агломерат, то он может иметь различные размеры. Крепление его зависит от параметров материала.

• В большинстве случаев применяется монолитное основание. Оно способно выдержать практически любые нагрузки, так как является цельным.
• Есть еще один тип фундамента, который используется для каменных строений такого типа — столбчатый. Он является более экономичным. На него не тратится слишком много материалов, и он не отличается от монолитного основания прочностью.

Свайно-винтовой фундамент более распространенный на данный момент. Он может быть использован для любого типа грунта и очень хорошо подойдет для монтирования готовых конструкций домиков.
На видео в этой статье показан процесс сооружения домика для колодца с применением кирпича.

Конструктивные особенности устройства

Колодезный ворот устроен достаточно просто: цилиндровое основание, на которое наматывается цепь, трос или веревка, вращательная рукоятка и резервуар для подачи воды со дна сооружения (зачастую используется металлическое ведро). Конструктивно он является простым аналогом механической лебедки, когда при помощи ручного рычага на валу выполняются вращательные движения, необходимые для поднятия определенного груза – ведра, наполненного водой.

Эффективность и безопасность эксплуатации подобного устройства определяется некоторыми параметрами:

• От диаметра цилиндра зависит количество оборотов вращения и скорость поднятия емкости с водой. Чем больше диаметр, тем меньше оборотов нужно сделать.
• Радиус вращения рукоятки влияет на физические усилия, которые необходимы для подачи воды. Чем больше радиус, тем быстрее поднимается емкость с водой.
• От способа фиксации цилиндра на стойке зависит надежность, безопасность и долговечность конструкции.

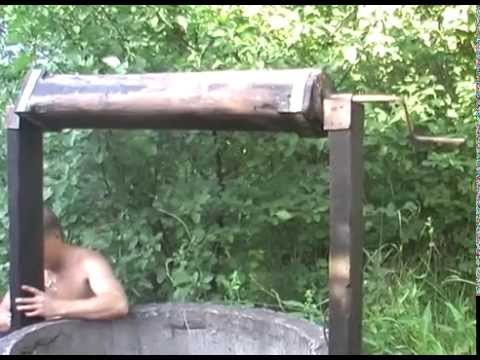

Классическая конструкция ворота на колодец изготавливается из древесины – бревна диаметром до 25 см, торцы которого укреплены штырями из металла. Деревянный цилиндр совершает вращательные движения вокруг своей оси с последующей намоткой троса или цепи, закрепленной по центру гидросооружения.

С одного торца расположен штырь большей длины, который под прямым углом (90 градусов) образует рукоятку. Основа для фиксации выполняется следующим образом: в стойках из металла проделывают небольшие отверстия для монтажа штырей, которые в верхней части фиксируют деревянной основой.

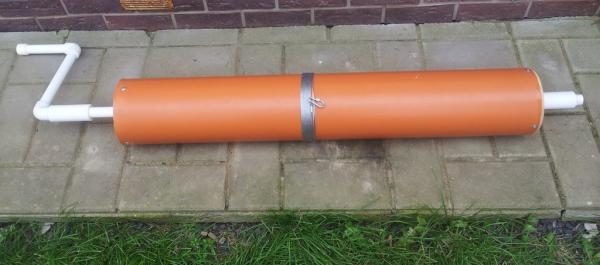

В некоторых случаях вороты для колодцев могут быть изготовлены из металла или капролона. Эти материалы отличаются долговечностью, износостойкостью и безопасностью. В отличие от металлического, капролоновое изделие обладает небольшим весом, устойчиво к перепадам температур и агрессивным компонентам.

Изготовить подъемное устройство для колодца своими руками достаточно легко, выбрав подходящую конструкцию, схему сборки и подготовив необходимые материалы.

Деревянный ворот своими руками

Барабан для колодца делают из деревянного бревна, которое по длине на 10 см короче, чем расстояние между стойками. С него снимают кору, обрабатывают рубанком, удаляя неровности. Можно дополнительно отшлифовать наждачной бумагой, чтобы получилась гладкая поверхность. Используются антисептики для защиты от гниения и насекомых.

Дерево со временем растрескивается в продольном направлении, начиная с торцов. Для предупреждения нежелательного явления на края надевают кольца. Легче всего отрезать болгаркой кусок трубы шириной 4-6 см, но подобрать нужный диаметр бывает сложно. Поэтому металлическую шину нарезают по длине окружности бревна. В полосках сверлят 5-6 отверстий под шурупы. Концы можно соединить на болтах в виде хомута или приварить. Они надеваются на колоду, если есть необходимость, подтесываются, фиксируются саморезами.

На торцах отмечают центр, высверливают отверстия глубиной 10 см. Диаметр на 1-2 мм меньше прутка: ось должна не вставляться, а забиваться. От прута отрезают кусок длиной 20 см для левой стороны и 30 см для оси с ручкой. Концы разогревают докрасна и сплющивают. Этой стороной забивают в колоду — ось не будет проворачиваться.

Самостоятельное изготовление ворота.

Очередность операций по установке осей зависит от применяемого узла опирания. Если это отверстия в стойках, втулки, подшипники, то сначала пруты заводят в них, затем фиксируют на цилиндре ворота. Когда опорные гнезда в канавках наверху стоек, можно сначала полностью закончить монтаж подъемного механизма, затем установить собранную конструкцию. В колоду забивают скобу для крепления троса, веревки.

Важно правильно сделать ручку, от которой во многом зависит удобство пользования конструкцией. Возможны несколько вариантов:

1. Пруток для той стороны, где будет рукоятка, отрезают длиной 65 см. С одного конца через 20 см сгибают под углом 90°, затем через 30 см еще раз на 90°.
2. Второй вариант требует сварочного аппарата. К торцу оси приваривают рычаг длиной 25-35 см: чем длиннее, тем меньше усилий прикладывается для подъема ведра. К рычагу — пруток длиной 15 см, на который надевают кусок трубы, чтобы тот свободно вращался. С краю приваривают гайку, чтобы трубка не спадала.

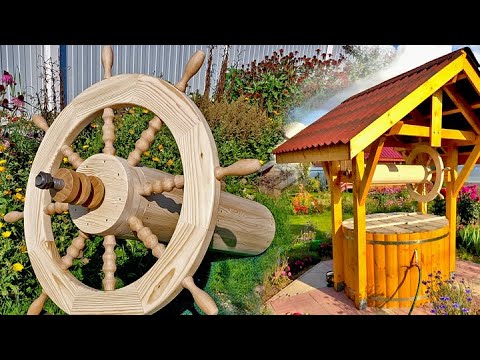

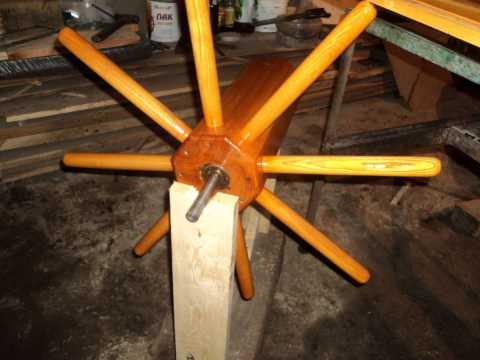

3. Делают ворот с пальцами. Это 4 прута, расположенных напротив и приваренных к оси. Чтобы было удобно пользоваться, надевают отрезки пластиковой водопроводной трубы.
4. Закрепляют диск от автомобильного колеса, приваривают ручку.

Важно перед изготовлением ворота продумать, как он будет крепиться к колодцу. Если есть навес или домик, он опирается на их детали

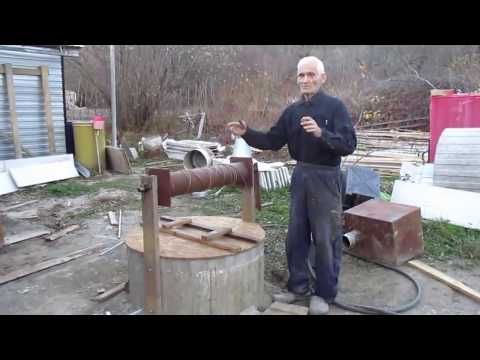

Когда нет надстроек, необходимы опоры. Их делают из брусьев 200×200 мм или швеллеров. Вкапывают в противоположных сторонах оголовка на 1 м глубиной. Высота должна позволять свободно извлекать ведро, не нагибаясь. Стойки фиксируют на оголовке болтами с гайками. Предварительно обрабатывают дерево противогнилостным составом, металл красят.

Пошаговая инструкция по изготовлению домика для колодца

1. Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.

   Каркасная основа

2. Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.

3. К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.

   Конструкция готова для установки на колодезное кольцо

4. Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.

   Верхние концы вертикальных стоек подпилены с двух сторон под углом 45 градусов

5. К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.

6. На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.

   Закрепление конструкции на бетонном кольце

7. Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.

   Вертикальные балки закрепляются к бетонному кольцу на болты

8. Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.

   Ворот закреплён металлическими пластинами к вертикальным стойкам

9. Прикрепить к каркасу дверь с ручкой и шпингалетом.

   Поверхность скатов готова к покрытию кровельным материалом

10. Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
11. Закрепить кровельный материал на скатах крыши.

Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.

Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.

Ворот для колодца

Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.

Размеры металлических элементов должны точно подходить к отверстиям ворота

• Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
• Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
• В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.

Перед изготовлением ворота бревно должно быть сухим и без трещин

• Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
• Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
• В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.

Металлические детали для ручного ворота

• Подвесить ворот с металлическими деталями на вертикальные стойки.
• Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.

Дверца на домик своими руками

К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;

Брусы крепятся к стропилам и основанию всей конструкции

В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;

• Прикрепить металлические петли к дверце;
• Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;

Дверные петли закреплены гвоздями

• Закрепить на внешней стороне двери ручку и шпингалет;
• Проверить дверь. Она не должна зацепляться при открытии и закрытии.

Установка кровельного материала

Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.

В качестве кровли выбрана мягкая черепица

Крыша для колодца в руках дизайнера

В теории количество вариантов оформления домика может быть бесконечно большим, но на практике при подборе оптимальной схемы приходится ориентироваться в первую очередь на стиль и материалы, использованные при постройке дома.

Например, для здания, построенного с высокими остроконечными скатами, крытыми слюдяной плиткой или черепицей, крышу и сам колодец лучше всего оформить в том же стиле.

Для загородного участка обычно строят колодцы под питьевую воду относительно небольших размеров. Бетонное кольцо можно удачно облицевать колотым камнем, а стойки и каркас крыши изготовить из тонированной под старый дуб древесины.

Сочетание каменного основания и деревянной крыши считается одним из наиболее практичных решений. Во-первых, облицовка из камня значительно улучшает стойкость и невосприимчивость постройки к грунтовой воде или переизбытку влаги. В сочетании с отмосткой из каменной плитки получается очень красивый и выразительный рисунок камня и дерева. На приведенном ниже фото изображена классическая компоновка для загородного дома: крыша из красной черепицы, каркас из мореного дуба, основание и отмостка колодца облицованы плиткой из песчаника.

В сочетании с вьющейся зеленью колодец способен стать настоящим украшением подворья загородного дома.

Сочетание камня и дерева можно использовать в конструкции в самых разнообразных формах, например, в виде старого источника в нормандском стиле. Чтобы облегчить и упростить обустройство крыши, в данном случае в качестве кровельного материала использована обычная сосновая дранка, тонированная под старое дерево. Благодаря этому стойки с боковыми подкосами получились легкими, практически невидимыми на фоне массивной чаши колодца.

Такие колодезные конструкции обычно выкладываются из кирпича и служат достаточно долго, поэтому специалисты в подобных случаях рекомендуют делать защитный навес в беседочном исполнении, как на фото.

Но самую большую нишу занимают деревянные конструкции крыш и навесов. Это может быть сруб с черепичной крышей, оформленный в стиле бревенчатых стен дома.

Или достаточно оригинальное решение в стиле домашней самоделки.

Кроме утилитарных и очень практичных конструкций из металла и шифера, большой популярностью пользуются красивые деревянные постройки с резными крышами. Многие из них могут стать настоящим украшением участка.

Конструкция колодезного ворота

Классический вариант исполнения подъемника колодца – деревянный цилиндр, закрепленный на металлической оси с ручкой или зафиксированный на стальных штырях, вбитых в оба торца. Для изготовления барабана берется бревно диаметром 18-25 см. второй вариант – использование конструкции из металла. Крепление механизма выполняется над шахтой колодца. Опирается вороток на две стойки, имеющие специальную выемку и фиксирующий элемент. Второй способ – монтаж металлических штырей в отверстия, просверленные в стойках.

Колодец с воротом

На эффективность использования механизма влияют некоторые его параметры:

• Увеличение диаметра барабана приводит к уменьшению количества оборотов воротка, необходимых чтобы достать воду из колодца.
• От длины ручки ворота зависит усилие, требующееся для подъема ведра. Чем больше радиус вращения, тем легче работа. Но при чрезмерной длине не хватит руки, чтобы прокрутить рукоятку.
• Тип фиксации ворота на посадочных местах стоек.

Что значит заиливание скважины?

размеры и чертежи, как сделать, установка

Если из скважин воду набирают с помощью насосного оборудования, то для забора жидкости из открытых водоемов или колодцев предпочитают традиционное решение – барабан. Его применение предполагает некоторый ручной труд, но в большинстве случаев оказывается более удобным. Ворот для колодца своими руками сделать не так уж сложно.

Содержание

1. Особенности изготовления барабана для колодца своими руками
2. Виды механизмов подъема воды из колодца
3. Из какого материала делают ворот для колодца
4. Размеры ворота для колодца
5. Чертежи механизма подъема воды из колодца
6. Как сделать ворот для колодца своими руками
7. Установка ворота на колодец

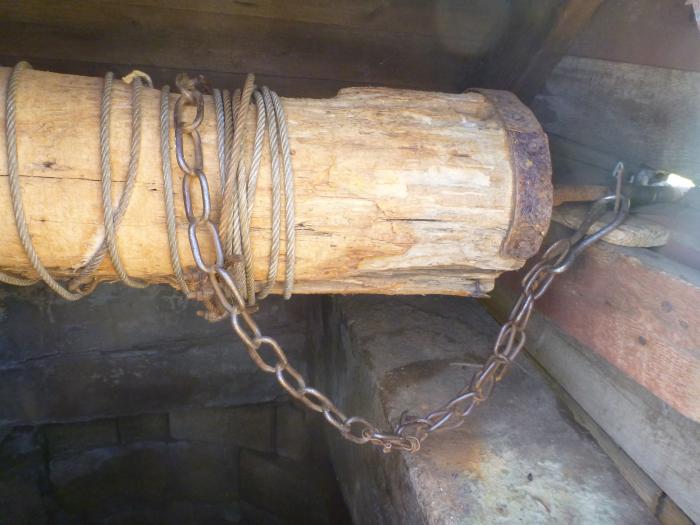

8. Как крепить цепь к вороту колодца
9. Оформление ворота колодца
10. Заключение

Особенности изготовления барабана для колодца своими руками

Сам механизм подъема воды из колодца незамысловат. По сути, это цилиндр из дерева или металла, вращающийся вокруг собственной оси. С одной стороны цилиндра закреплена ручка. Во время вращения цепь или веревка накручивается на барабан, а ведро с водой поднимается наверх. Цилиндр устанавливают на опорные стойки возле колодца.

Важно! Ворот для ручного подъема оборудуют даже в тех случаях, когда предполагают качать воду насосом. При перебоях с электричеством такое приспособление становится обязательным.

Никаких особенностей в изготовлении ворота своими руками нет. Предпочтительнее выбирать механизм из дерева, поскольку такой материал проще обрабатывать, он имеет меньший вес. Металлический барабан прослужит намного дольше, но для его производства необходимо иметь навыки работы со сварочным аппаратом. Кроме этого, он отличается большой массой. Ворот для колодца из досок не стоит выполнять из железа.

Виды механизмов подъема воды из колодца

Различают подъемные механизмы по конструктивным особенностям.

1. Журавль – самое древнее устройство. Состоит из балансира с противовесом, который закрепляют на опору. К нему крепят ведро на веревке и опускают в воду простым наклоном длиной части журавля. Устройство удобное, но при большой глубине колодца такая конструкция будет иметь огромные размеры. В качестве материала используют только дерево.
2. Ворот для колодца – описанный выше вариант, то есть вращающийся цилиндр с ручкой. Такой подъемник и обеспечивает забор воды на любой глубине. Цилиндр может быть как металлический, так и деревянный.

Установку и вращение ворота для колодца можно обеспечить разными методами. По этому признаку различают несколько подвидов барабанного устройства:

1. Цилиндр в стойках закрепляют на металлических штырях. При создании усилия на рычаг в посадочных отверстиях их проворачивают и обеспечивают вращение самого барабана. Чтобы подъем был легче, место контакта металла и дерева нужно периодически смазывать. Со временем диаметр отверстия увеличивается, что затрудняет подъем, поэтому периодически колодезные стойки нужно менять.
2. Предотвратить быстрый износ позволяют втулки из капролактама. Материал не поддается никаким видам коррозии и не боится воды. Втулки из полимера продлевают срок эксплуатации ворота.
3. Самый дорогостоящий вариант – установка подшипника. Это специальное приспособление заметно облегчает вращение. При этом конструкция ворота усложняется – нужно на колодезных стойках установить ступицы. Зато подъем даже большого ведра не составляет никакого труда. Подшипники необходимо смазывать, поскольку они не защищены от пыли и влаги.

Управляют воротом с помощью рычагов. Различают 3 способа.

1. Ручка в виде рычага – классическое приспособление. Длина ручки влияет на легкость подъема воды.
2. Ворот для колодца со штурвалами – вместо рычага на барабан насаживают подобие колеса с несколькими рукоятками. Возможность перехватить рычаг, а не проворачивать полный круг, позволяет поднимать тяжелые ведра даже детям.
3. Комбинированный – в этом случае с внешней стороны ворота закрепляют своими руками обычную ручку, а на самом барабане дополнительно фиксируют 4 прямых рычага. Таким образом тоже можно облегчить себе работу.

Важно! Чтобы соблюдать гигиенические нормы, в общественных колодцах к цепи закрепляют ведро с тем, чтобы воду набирали с помощью только одной емкости.

Из какого материала делают ворот для колодца

Виды воротов для колодца различают по материалу:

• деревянный – легче всего изготавливать своими руками, но для деталей выбрать нужно дерево, устойчивое к сырости, наподобие лиственницы или осины;
• металлический – барабан, как правило, устанавливают полый, поэтому для его производства используют стальную трубу;
• комбинированный – барабан выполняют из дерева, а ручки, цепи, узлы вращения – из металла, это универсальное решение.

Современные технологии практически не изменили устройство. Единственное усовершенствование – использование подшипников и пластиковых втулок, облегчающих вращение.

Размеры ворота для колодца

Габариты ворота для колодца определяют размерами самого сооружения. На деле параметры эти мало изменяется.

1. Длина подъемного барабана колодца достигает 100–120 см, редко больше.
2. Диаметр деревянного ворота составляет около 20–25 см. Чем больше эта величина, тем меньше усилий требуется, чтобы поднять ведро с водой. Диаметр железного ворота может быть меньше, поскольку материал прочнее. Но на деле это не рекомендуется: при малом диаметре ворота вращать его приходится слишком долго.
3. Ручка выступает действующим рычагом, то есть тоже влияет на простоту подъема. Совокупная длина ручки достигает 70–100. Чем она больше, тем проще подъем воды, но если движение ручки создает круг слишком большого диаметра, не хватает длины руки, чтобы ее вращать.

Высота размещения ворота определяется удобством пользователей и габаритами колодца. Величина редко превышает 1,5 м.

Чертежи механизма подъема воды из колодца

Чертежи ворота для колодца своими руками не слишком разнообразны. По сути, это одно устройство с некоторыми несущественными усовершенствованиями. Однако чертеж облегчает работу начинающим мастерам, так как здесь указывают не только габариты, но и порядок сборки деталей.

Вне зависимости от того, какой материал использовать, размер ворота для колодца варьируется очень мало.

Как сделать ворот для колодца своими руками

Барабан с ручкой для колодца сделать своими руками достаточно просто.

Для начала подбирают подходящее дерево. Поскольку колодец – постоянный источник сырости, стоит подобрать древесину, устойчивую к действию воды. Лучшим вариантом является осина или бук. Но последний тяжел, а найти хорошую осину нелегко, поэтому чаще всего используют обычную яблоню или березу.

1. Выбирают колоду длиной 100–120 см с диаметром 20–15 см. Необходимо учитывать, что указывают диаметр готового цилиндра, а это значит, что размеры заготовки должен быть больше. Дерево очищают от коры, обрабатывают рубанком, а затем ошкуривают. Рекомендуется пропитывать древесину антисептиком.

   Важно! Защищать ворот для колодца лаком бесполезно. Движение цепи при наматывании мгновенно повреждает покрытие.

2. Чтобы защитить ворот от растрескивания под нагрузкой, от стальной трубы такого же размера отрезают 2 кольца и набивают на края цилиндра.
3. Затем с торцов бруса в центре высверливают отверстия глубиной до 10–20 см под ось и ручку. Диаметр отверстий чуть меньше чем сечение оси: эти элементы должны входить в отверстия с трудом.
4. Металлический прут сечением в 30–35 мм разделяют на 2 фрагмента. Отрезок длиной в 20 см служит левой опорной осью. Второй отрезок длиной в 100 см изгибают в виде рычага – дважды под 90 градусов. Ручка для ворота колодца в верхнем положении не должна находиться выше роста среднего человека, иначе не все смогут пользоваться воротом. Концы прутков расплющивают: тогда их легче забивать в отверстия. Также это предупреждает прокручивание рукояти при нагрузке.
5. Готовый ворот для колодца обрабатывают антисептиком или грунтовкой. Окрашивать или лакировать бессмысленно. А вот ручку и другие металлические части нужно грунтовать и окрашивать, чтобы защитить от влаги.

Вместо обычной рукояти можно установить штурвал. Некоторые умельцы применяют вовсе не обычные приспособления, например, закрепляют на вороте для колодца педали велосипеда.

Установка ворота на колодец

Приспособление для подъема воды из колодца нужно установить на опоры так, чтобы вал мог относительно свободно вращаться. Сделать это можно 3 разными способами.

В стойках из дерева просверливают своими руками отверстия с диаметром чуть больше, чем сечение оси. После установки опор они должны быть параллельны друг другу, но на деле это требование не всегда точно соблюдается.

Можно поступить проще. Устанавливают опоры небольшой высоты, на торцах проделывают канавки для оси. Чтобы при вращении ворот не слетал, сверху крепят деревянные или металлические рейки.

Важно! При вращении барабана порой раздается неприятный скрип. Это означает, что опорный узел необходимо смазать.

Более эффективный способ – с использованием полимерных втулок. Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца.

Втулки не требуют смазки и служат намного дольше.

Третий метод – установка подшипников своими руками. Годится любой вариант, кроме упорных. Чаще всего используют корпусные подшипники: здесь есть готовые отверстия под крепеж болтами. В противном случае нужно будет высверлить в пластине отверстия своими руками. Подшипники фиксируют на внутренней стороне опорных стоек, соблюдая соосность.

За подшипниковыми узлами нужно ухаживать – смазывать и оберегать от влаги. Наиболее защищены подшипники с сальниками.

Как крепить цепь к вороту колодца

Чтобы зафиксировать цепь на барабан своими руками, используют 2 метода.

В центре ворота высверливают отверстие и вставляют в него трос или цепь. Их следует закрепить в месте соединения.

Можно поступить иначе: своими руками забить скобу. Затем к ней прикрепляют цепь, а к ее концу – ведро.

Важно! На металлический ворот для колодца цепь приваривают, так же как ручку и ось.

Оформление ворота колодца

Хотя ворот для колодца сложно назвать украшением, домашние умельцы механизм подъема превращают в интересную деталь:

• цилиндр можно составить из нескольких тонких брусков, образующих фактурный ворот;
• вместо ручки-рычага, устанавливают штурвал или другой вариант пальцевика, например, деревянный шести или восьмиугольник с прямыми рукоятками разной длины;
• стальной профилированный диск со штырями вместо ручки придает вороту для колодца урбанистический вид, рукоятью может послужить велосипедная педаль, неплохой вариант – рычаг из пластиковых труб, набитых песком для придания плотности;
• роль ручки может выполнять автомобильный руль;
• ворот для домика колодца может иметь обычный вид, но закрепляют иначе, в закрытом колодце роль стоек выполняют боковые стенки навеса.

Металлический ворот можно украсить коваными накладными элементами. Их крепят на ручку-штурвал. Кроме этого, стойки могут иметь красивую изогнутую форму и декоративные детали.

Заключение

Ворот для колодца своими руками изготовить совсем несложно. Лучший вариант предполагает применение разных материалов: дерево для вращающегося барабана и стоек, и железо для оси, ручки, подшипников.

Руководство по колодцам Resident Evil Village

Начиная с самого начала Resident Evil Village , вы начнете находить колодцев . Их расположение будет отмечено на вашей карте, но ключевой предмет, который вам нужен — колодезное колесо — вы найдете гораздо позже в игре.

В этом пошаговом руководстве RE8 мы расскажем вам, где найти ключевой предмет колеса колодца, каждый колодец, и расскажем, как очистить колодец с комнатой с лестницей.

Местонахождение ключевого предмета колеса колодца Resident Evil Village

После того, как вы победите леди Димитреску и сбежите из замка, вы найдете путь к Алтарю. Пока вы выполняете задачу «Найти дом с красным дымоходом», вы сразитесь с бронированным ликаном возле ворот «Железный знак отличия».

Используйте Железный Ключ Знака отличия, чтобы открыть ворота.

Графика: Джеффри Паркин | Источники: Capcom через Polygon .

Пройдите в дверь слева от лестницы. Справа вы найдете ну колесо (наконец-то).

Расположение колодцев Resident Evil Village

В деревне RE8 разбросано шесть колодцев.

Первые четыре колодца в деревне становятся доступными сразу после того, как вы возьмете колесо колодца .

• Западный Старый город . В колодце за самым первым домом, который вы видели в Западном Старом городе, есть отмычка.
• Дева войны . У колодца к юго-востоку от статуи Девы войны есть деревянное животное (голова) сокровище.
• Церковь . В колодце за церковью есть сокровище Ожерелье с двумя дырками .
• Залежь . В колодце на юго-востоке Залежи — он находится за домом, где вы встретили выживших прямо перед домом Луизы — внутри находится самодельная бомба .

Следующий колодец, который вы найдете, находится на обратном пути из Дома Беневьенто после победы над Донной и Энджи. На северной стороне сада вы найдете колодец с Маделина (голова) сокровищ. (Это тот самый дом, где вы найдете второй лабиринт.)

Последний колодец немного сложнее найти и очистить. Он получает свой собственный раздел.

Колодец с лестницей и предметами. Возьмите рукоятку до подъемного моста вдоль Одинокой дороги. Опустите мост, пересеките его, и вы найдете другую лодку.

Направляйтесь на лодке на север по Горному ручью . В северном конце ручья вы найдете еще один разводной мост. Этот приведет вас обратно к Дому плотника — первому дому, который вы нашли после побега из Замка Димитреску.

Используя скважинное колесо , вы поднимете лестницу. Внизу лестницы вы найдете комнату с несколькими предметами, которые легко пропустить.

Графика: Джеффри Паркин | Источники: Capcom через Polygon .

В комнате с висящими панелями смерти проверьте правую сторону на наличие мины . Поднимитесь по панелям справа, чтобы добраться до пути над вами. Поверните налево, чтобы найти самодельную бомбу .

Взаимодействуйте с панелью управления, чтобы все индикаторы стали зелеными. Перейдите в юго-западный угол и оттолкните обе тележки с дороги. Однако пока не прыгайте вниз — возьмите патроны для дробовика со скал в углу.

Спрыгните на тележку в центре комнаты и используйте ее, чтобы перебраться на запад. Разбить ящик для разрывной снаряд . Спрыгните через дыру в полу.

Возьмите боеприпасы Magnum и светошумовые гранаты , а затем откройте сундук большой рубин голубиной крови .

Отоприте ворота и выходите обратно. Проверьте зеленую воду (?) Внизу лестницы, чтобы найти отмычку .

как построить двойные деревянные ворота

AlleVideosBilderShoppingMapsNewsBücher

suchoptionen

Как построить деревянные ворота (двойные), которые не провиснут!! — Ютуб

www.youtube.com › смотреть

26.03.2019 · Посмотрите, как я построил свои 12 футовые деревянные ворота, чтобы они не провисали! Задумывались ли вы, как построить …
Дауэр: 6:47
Прислан: 26.03.2019

Как построить двойные ворота — YouTube

www.youtube.com › смотреть

13.09.2019 · Купить Набор Adjust-A-Gate здесь, на Amazon: https://amzn.to/3iGyLahВот винты, которые я использовал. ..0009

Какой зазор нужен между двойными воротами?

Как закрепить двойные деревянные ворота?

КАК ПОСТРОИТЬ ДВОЙНЫЕ ВОРОТА: РУКОВОДСТВО ПО ВОРОТАМ СДЕЛАТЬ

www.youtube.com › смотреть

31.07.2017 · Этот проект BYOT «Сделай сам» посвящен тому, как построить забор с двойными воротами. Добавьте безопасности и…
Дауэр: 9:30
Прислан: 31.07.2017

Как построить ворота для деревянного забора — YouTube

www.youtube.com › смотреть

01.03.2019 · Посмотрите, как я построил 12 футовые деревянные ворота, которые не провисают. Я собирался восстановить один из моих …
Добавлено: 14:47
Прислано: 01.03.2019

Фотография

Все запросы

Все запросы

Как построить ворота с двойным забором | BuildEazy

www.buildeazy.com › двойные ворота

30.04.2021 · Поместите ворота между двумя столбами ворот и установите их на ровной доске, поднятой над землей до необходимой высоты (см. рисунок выше). ).

Как построить ворота с двойным забором | BuildEazy — Pinterest

www.pinterest.com › … › Садовый дизайн › Забор

13 августа 2016 г. — Как сделать и установить двойные деревянные ворота, а также как сместить и выровнять петли, позволяющие воротам открываться над поднятыми groun Введение и …

Как построить деревянные ворота (двойные), которые не провиснут!! — Pinterest

www.pinterest.com › … › Дизайн сада › Забор

19 августа 2019 г. — Посмотрите, как я построил свои 12-футовые деревянные ворота, чтобы они не провисали! Вы задавались вопросом, как построить ворота, которые будут служить долго? Вот место, чтобы начать!

Как построить двойные ворота | eHow

www.ehow.com › Home Sweet Home › Green Thumb

Разложите каждые ворота на плоской поверхности так, как они будут собраны. Измерьте ширину каждой из ворот. Вырежьте два 2 на 4 по ширине каждых ворот.

Как построить деревянные ворота: 13 шагов (с иллюстрациями) — wikiHow

www.
