Водопровод на даче из колодца является оптимальной и самой практичной водопроводной системой применяемой для обеспечения водой потребителей во время дачного отдыха! С помощью наших систем осуществляется водоснабжение дачных построек в течении всего летнего сезона, а также во время приездов на дачу зимой.

Основным и очень важным преимуществом этой системы является сам источник воды — колодец. В отличие от скважин вода в колодце как правило не имеет примесей железа и заиливание водоносных каналов происходит на много реже, чем в скважине, а если такое и случиться, прочистить водоностные каналы можно своими силами, с помощью ведра и лопаты.

Правильно выкопаный колодец намного долговечнее любой скважины, он не только менее подвержен заиливанию, но и в отличие от скважины не подвергается корозии — «труба» его железобетонная.

Водопровод на даче запитанный от колодца в отличии от своего аналога запитанного от скважины более прост в обслуживании, среди прочего во время консервации слив воды из водопровода осуществляется из одной точки слива, поэтому для перевода системы в законсервированное состояние требуется минимальное количество манипуляций. Если же в водопровод вода поступает из малозаглубленной скважины, то во избежании перелива скважинной трубы большая часть воды сливается в канализацию, меньшая, из подземного трубопровода, в скважинную трубу.

Выполнить замену насоса или электромагнитного клапана в водопроводной системе из колодца на много проще, чем в водопроводе из скважины. На глубине трех метров от подающего водопровода отсоединяется электромагнитный клапан и с помощью троса насос поднимаетя на поверхность. Чтобы добраться до сливного клапана или насоса в водопроводной системе включающей скважину необходим демонтаж герметичного скважинного оголовка, а это не так просто.

Водопровод для дачи из колодца — устройство

Мы предлагаем установку дачных водопроводных систем работающих от погружного насоса. В отличие от систем включающих поверхностный насос, эти  работают абсолютно беззвучно и процесс консервации в них не сравнимо проще. Абсолютно беззвучно потому что насос находится под толщей воды, а вода являясь неплохим звукоизолятором не пропускает звук от электродвигателя насоса на поверхность.

Процесс слива воды также максимально упрощен. После открытия специального сливного клапана установленного в колодце или байпаса установленного в строении, из системы сливается вся находящаяся в ней вода. В водопроводной системе включающей в свою конструкцию поверхностный насос необходимо сливать воду отдельно из трубопроводов, отдельно из корпуса насоса. Также и при запуске насоса требуется предварительное заполнение его корпуса.

Для непосредственного слива воды мы применяем клапана компании Джилекс серии Фокус, клапана с электромагнитным приводом, а также байпасы. В зависимости от конфигурации, назначения, и протяженности той или иной системы мы устанавливаем одно из перечисленных устройств.

Погружные насосы применяем двух видов — в стандартном исполнении, когда столб воды в колодце не опускается даже в засушливое лето менее чем на 2.5 метра, и устанавливаемые на дно оборудованные патрубком через который происходит забор воды практически с ее поверхности, тем самым обеспечивается сохранение максимально возможного объема воды в колодце. Насосы такой конструкции мы устанавливаем в колодцы уровень воды в которых не стабилен, а иногда опускается ниже двух метров или же в источники воды с низким уровнем воды, но с высоким ее притоком.

Прокладка подземного водопровода на даче

Для полного слива воды из системы подземный трубопровод прокладывается под наклоном в сторону колодца!

Водопровод на даче от колодца к дому,  как и вся водопроводная система прокладывается под наклоном в сторону колодца, а именно находящегося в нем сливного электромагнитного клапана или как в случаях с установкой байпаса, к самой нижней точки системы — насосу. Глубина прокладки водопровода зависит от времени года в котором система водоснабжения будет использоваться. Если это только теплое время года с весны по осень, то прокладка водопровода может выполняться на небольшой глубине, до 1 метра, если же дачный водопровод предполагает зимнее использование, то прокладывается он на большей глубине, не менее 2 метров при входе в колодец и в районе 1,5 метров при вводе трубопровода в дом.

Монтаж внутренней части водопровода

Прокладка водопровода в дом выполняется, не только под фундаментом, но в случае отсутствия доступа в подпол поверхностным путем через стену дома. И в том и другом случае возможно использование дачного водопровода при низких температурах. Для этого в отрезок трубы проходящей в неотапливаемой зоне устанавливается водонагревательный кабель, с помощью которого поддерживается положительная температура воды в этой части трубопровода.

Дачная водопроводная система прокладывается под наклоном в сторону подающей трубы, ведь эта же труба в процессе консервации используется в качестве сливной. Устанавливается гидроаккумулятор, реле давления, в некоторых случаях когда количество воды в колодце ограничено, и реле сухого хода.

Реле давления отвечает за поддержание постоянного давления в водопроводной системе в рабочем диапазоне от 2,5 до 4 атм. Гидроаккумулятор стабилизирует работу водопроводной системы, стабилизируя скачки при пуске и остановке насоса. Реле сухого хода выполняет функцию аварийного датчика, отключающего насос в случае падения уровня воды в колодце на недопустимый для работы насоса уровень.

Горячее водоснабжение на даче

Установка емкостного водонагревателя на даче — это оптимальный вариант!

Дачный водопровод из колодца обязательно включает в себя систему горячего водоснабжения. Она необходима, так как поступающая из колодца вода всегда очень холодная — находясь под землей она не прогревается даже в жаркие летние дни.

Источником нагрева воды в дачном водопроводе обычно является электрический водонагреватель накопительного типа. На дачах мы устанавливаем водонагреватели различного объема — от 30 до 100 литров. Если на вашей даче предусматривается установка ванны или душевой кабины, то нормальной работы системы объем водонагревателя должен быть не менее 80 литров, если же будет только одна мойка или раковина, то возможна установка водонагревателя 30 — 50 литров. Емкостные водонагреватели работают также в автоматическом режиме, поддерживают установленную температуру.

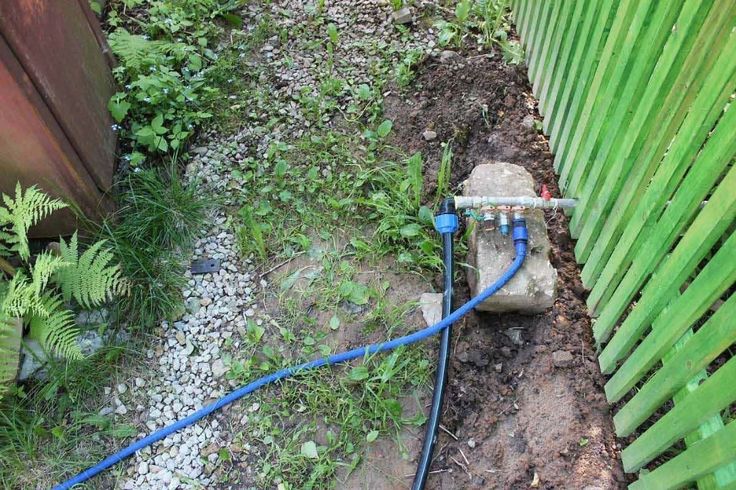

Система полива от водопровода на даче из колодца

Водопровод на даче из колодца может включать в себя систему полива оборудованную как отдельными поливочными стойками, так и одним краном совмещенным с внутридомовой водопроводной системой находящимся на уличной стороне стены дома. Любая система полива, так же как и любой дачный водопровод обеспечивается возможностью полного слива воды на зимнее время.

Наша компания устанавливает различные водопроводные системы для использования на даче!
Имея за плечами огромный опыт установки подобных систем мы работаем максимально быстро и на качественно высоком уровне, для монтажа систем применяем только проверенные временем материалы известных мировых и отечественных производителей.

Звоните в компанию «Комфортная дача» и заказывайте удобные, надежные и практичные водопроводные системы предназначенные для работы именно на дачах!

Тут вы можете рассчитать стоимость:

водоснабженияканализацииотопления

Остались вопросы?
Звоните нам: 8 (905) 556-28-56

Как своими руками провести водоснабжение частного дома из колодца?

Содержание

  1. Преимущества метода
  2. Нюансы
  3. Схема водопровода на даче
  4. Оборудование
  5. Устройство колодезной системы
  6. Разводка труб по дому
  7. Горячее водоснабжение
  8. Как собрать насосную станцию?
  9. Алгоритм работ
  10. Где поставить колодец?
  11. Оптимальные насосы

Вода в доме – обычное дело для городской квартиры, но как быть за городом, где нет центрального водоснабжения? Подвести воду к даче или коттеджу можно от ближайшего колодца.

Для организации системы водоснабжения частного дома или дачи из колодца своими руками не требуются специальные разрешения, она долговечна, стоит сравнительно недорого. А главное – все легко можно сделать своими руками.

Закажите уничтожение комаров по этой ссылке.

Преимущества метода

Из колодца подается чистая и хорошая вода, особенно в случаях глубоких колодцев и расположения вне промышленных и сельскохозяйственных зон. За эту воду не нужно никому платить. Есть и другие плюсы:

  1. Автономность системы.
  2. Простота монтажа. Сам колодец тоже можно выкопать самостоятельно или с помощью небольшой бригады рабочих.
  3. Легкий доступ ко всем элементам оборудования благодаря большому диаметру колец.

Нюансы

  1. Если колодец выкопан неправильно, в его бассейн могут проникать грунтовые и сточные воды.
  2. Большой объем грунта, подлежащего выемке.
  3. Уровень воды может меняться в зависимости от сезона, что негативно влияет на насосную установку.
  4. Забор происходит из верхнего горизонта, и качество воды бывает сомнительным.

Схема водопровода на даче

Чертеж обязательно должен включать все используемые элементы системы и их расположение.

Вид может меняться в зависимости от типа используемого оборудования и наличия тех или иных компонентов (так, далеко не все системы включают гидроаккумулятор из-за его высокой цены). Примерные составляющие схемы таковы:

  • Водозабор.
  • Трубопровод до хозпомещения или дома.
  • Электронасос.
  • Фильтр грубой очистки.
  • Обратный клапан.
  • Реле давления, манометр, шаровый кран.
  • Фильтры тонкой очистки.
  • Гидроаккумулятор, где хранится определенный запас воды на случай отключения электричества и система для включения и отключения насоса.
  • Бойлер или котел для нагрева воды.
  • Внутренняя разводка труб и подключенные сантехнические приборы.

Такая схема дачного водоснабжения из колодца поможет все верно рассчитать.

[attention type=yellow]Схема делается в масштабе с учетом точных размеров. Это значительно ускоряет расчеты используемых материалов.
[/attention]

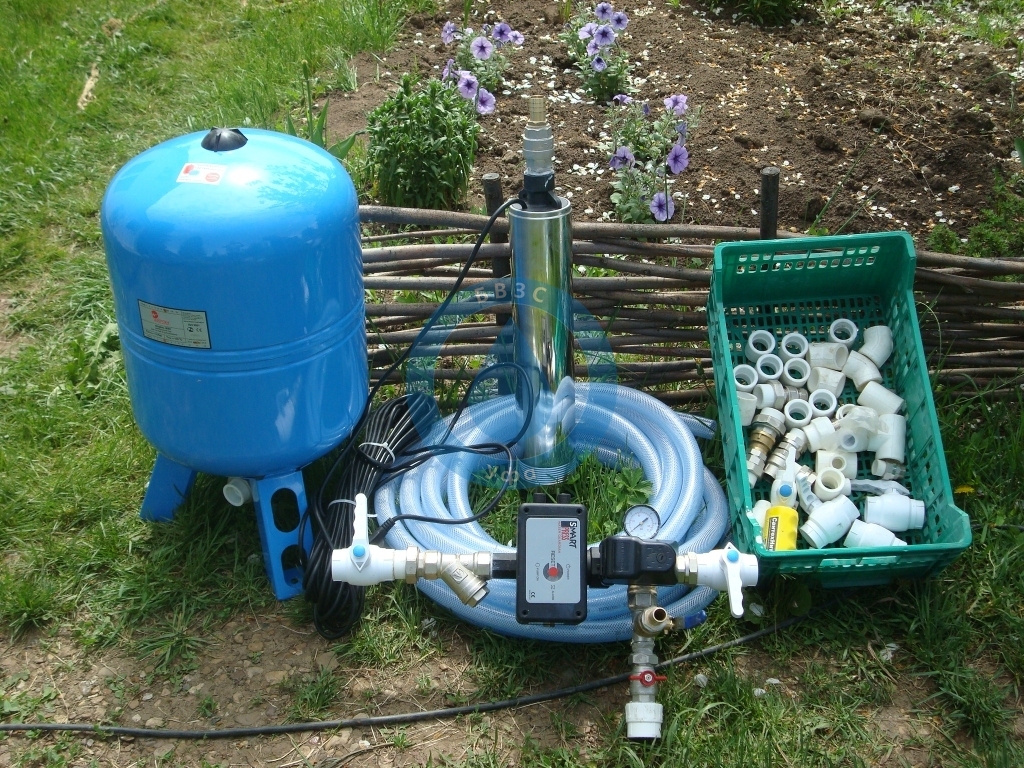

Оборудование

Перед тем, как сделать водоснабжение на даче из колодца, следует запастись всем необходимым. Понадобятся трубы — медные, металлопластиковые, металлические или полипропиленовые.

Медные – самые дорогие, но и самые лучшие, т.к. не поддаются коррозии, выдерживают высокое давление и перепады температур, не боятся агрессивных примесей. Стальные трубы тоже служат долго, но со временем на них появляется ржавчина, а при монтаже приходится соединять элементы сваркой или путем нанесения резьбы.

Для прокладки таких труб потребуются:

  • ключи разводные, гаечные и газовый,
  • переходники, заглушки, муфты и сгоны,
  • подмотка (лён).

Для домашнего водоснабжения чаще используются алюминиевые трубы, внутри и снаружи покрытые пластиком для защиты от коррозии, конденсата и минеральных отложений. Для их монтажа дополнительно нужно запастись фитингами, и ФУМ-лентой.

Полипропиленовые трубы укладываются при помощи паяльника и специальных насадок. Дополнительно нужны:

  • насос или станция,
  • распределительные щиты, проводка и автоматика для аварийных отключений,
  • фильтры грубой и тонкой очистки,
  • краны, смесители,
  • устройства для нагрева воды,
  • арматура для контроля и поддержания стабильного давления.

Устройство колодезной системы

Большая часть работ по обустройству системы водоснабжения загородного дома из колодца не требует привлечения специализированных бригад и может выполняться самостоятельно. Необходимо:

  1. Прорыть траншею для трубопровода от колодца к подсобному помещению и к дому. Глубина – около 1 м (не менее глубины промерзания).
  2. Проложить в траншее трубы и кабель насоса. Стандартная длина кабеля – 40 м. Увеличивать ее без наличия специальных знаний не рекомендуется.
  3. Сделать отверстие в основании колодца и опустить на глубину забора воды гибкий шланг, заранее присоединенный к электронасосу или насосной станции.
  4. Монтировать щиток с автоматикой и розетку для подключения кабеля.
  5. Герметично соединить все трубы и завести их в дом. Для этого подкапывается фундамент, и делается отверстие в полу.
  6. Установить в подсобном помещении поверхностный насос или опустить в колодец погружной.
  7. Подсоединить к системе реле и насосный кабель. Советы по монтажу реле указываются производителем на крышке.

[attention type=green]На случай ремонтных или профилактических работ на нижней точке системы, заведенной в дом, устанавливается вывод воды и кран.
[/attention]

Разводка труб по дому

Для небольшой семьи можно проложить трубопровод с тройниками напротив мест потребления. Последовательное подключение труб проще и дешевле, но при желании воспользоваться одновременно несколькими сантехническими приборами, напор будет минимальным.

Разводка от коллектора сохраняет оптимальный уровень давления вне зависимости от числа рабочих точек водозабора.

Трубы прокладываются с уклоном, чтобы было легче сливать воду на неотапливаемый период.

[attention type=red]Соединять трубы нужно особенно качественно – перепады давления иногда приводят к срывам на местах состыковок.
[/attention]

Горячее водоснабжение

При наличии магистрального газа, можно обеспечить дом горячей водой с помощью газового нагревателя и бойлера косвенного нагрева. Если газа нет – устанавливается электрический бойлер нужного объема. Труба с горячей водой подводится к коллектору, снабжается шаровым краном и краном для слива.

Как собрать насосную станцию?

Очень выгодный вариант для загородного дома или дачи – станция, в комплект которой входит центробежный самовсасывающий эжекторный насос. Если в результате большой выкачки воды оборудование начнет работать «всухую», ему не повредит воздух. Чтобы его выпустить, достаточно открыть специальный клапан.

Для монтажа станции нужны фитинги из латуни или бронзы и переходники с диаметром 32 мм на окончании трубы, ведущей от колодца. Дальше подключается тройник и сливной кран, на случай, если нужно будет быстро спустить воду с системы. Устанавливается обратный клапан. При необходимости поворота труб, используется уголок 90о.

Алгоритм работ

  1. Подключить шаровый кран.
  2. Подсоединить фильтр грубой очистки с металлической сеткой.
  3. Подключить реле давления и демпферный бак. Для погружных насосов, реле устанавливается на верхней части трубы, гидроаккумулятор и бак подсоединяются снизу.
  4. Установить датчик сухого хода.
  5. Оборудовать систему фильтром тонкой очистки и переходником на 25 мм.
  6. Протестировать станцию. В случае отсутствия откачки нужно перепроверить соединения и состояние гидроаккумулятора.

Где поставить колодец?

Чтобы обеспечить хороший напор воды в системе водоснабжения дачного дома из колодца, он должен находиться в нескольких метрах от дома.

Точное место расположения определяется несколькими факторами:

  1. Места и глубина залегания вод. Определяется в результате геодезического анализа или с рамкой (лозой).
  2. Отдаленность на 50 м от выгребных ям, туалетов, септиков и прочих загрязнений.
  3. Мощность выбранного насоса.
  4. Имеет значение и максимальное рабочее давление купленного электронасоса. 1 атм = 10 м по вертикали. Учитывается и длина труб до гидробака: 4 м по горизонтали равно 1 по вертикали.

Получается, что для организации водоснабжения от колодца глубиной 10 м и расположенном в 20 м от дома необходим насос, обеспечивающий давление как минимум 1,5 атм., но желательно, чтобы при расчетах оставался некоторый запас, поэтому нужно ставить колодец так, чтобы оборудование поставляло воду в дом бесперебойно.

Перед началом монтажа оборудования лучше взять пробы воды и сделать анализ в санстанции.

[attention type=green]Чтобы системой можно было пользоваться и в зимнее время, обеспечьте теплоизоляцию труб и верхнего кольца бассейна. В областях, где грунт промерзает на 2 м и более, можно прокладывать рядом с трубопроводом греющий кабель.
[/attention]

Оптимальные насосы

Электронасосы могут быть погружными или глубинными, которые качают воду на высоту от 10 до 150 м, а также поверхностными.

Мощности последних хватает на глубину до 9 м. Погружные модели опускаются минимум на 1 м от дна, чтобы не закачивался ил, песок и пр.

Поверхностные электронасосы бывают вибрационными и центробежными. Оба варианта рассчитаны на подъем жидкости на высоту не более 10 м, но центробежные считаются более надежными.

Насосы самовсасывающие лучше использовать, когда нет необходимости в дополнительном давлении. Если нужно большее давление, стоит выбрать модели нормального всасывания. Для оборудования в колодце важно наличие защиты от сухого хода и датчика перегрева.

По окончании всех работ проверьте систему по всей длине. Если нет протечек, значит, расчеты верны, все оборудование установлено правильно и будет стабильно работать в вашем загородном доме или на даче несколько ближайших десятилетий. Главное, соблюдать правила эксплуатации и время от времени ремонтировать отдельные элементы.

Как вам данная статья?

Как сделать водопровод на даче из скважины: устройство, оборудование, схемы

Автономный водопровод позволит забыть о главном неудобстве загородной жизни — отсутствии или недостатке воды. А вот устроить водоснабжение на даче из скважины достаточно просто, тем более, что водозабор на один земельный участок не обязательно имеет большой расход. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной на рассмотрение информацией, вы сможете самостоятельно сделать систему автономного водоснабжения. Он надежно доставит воду в удобные для использования места. Желающие повысить уровень загородного комфорта с нашей помощью легко справятся с обустройством системы.

Мы подробно описали необходимое для сборки и установки оборудование, рассмотрели принцип работы и назначение каждого устройства. В нашей статье подробно описана технология работы с поэтапной детализацией. Ценная информация и рекомендации дополнены фотоподборками, схемами и видеообзорами.

Содержание статьи:

  • Типы трубчатых колодцев
    • Фильтрующие или «песчаные колодцы»
    • Артезианские или «известняковые колодцы»
  • Выбор насоса для перекачки воды
    • Глубинные и поверхностные агрегаты
    • Суммарная глубина добычи и уровень воды в ней
    • Ориентировочный дебет источника воды
    • Расчетная водопотребность
    • Напор, необходимый для работы приборов
    • Диаметр скважины
  • Оборудование автономного водоснабжения
    • Герметичный контейнер для защиты головы
    • Аккумулятор давления для создания давления
    • Система фильтров для очистки воды
  • Технология строительства системы водоснабжения
    • Этап №1: прокладка труб от дома до скважины
    • Этап №2: правила монтажа кессона
    • Этап №3: монтаж и подключение насос
    • Этап №4: установка и подключение гидроаккумулятора
    • Этап №5: выполнение пробного пуска системы
  • Выводы и полезное видео по теме

Типы трубчатых колодцев на воду

Скважина представляет собой кольцевую выработку, буримую без доступа человека к забою. Диаметр такой шахты всегда намного меньше ее глубины. Для забора воды используются два типа скважин.

Фильтр или «песочные колодцы»

Глубина таких выработок не превышает 35 м. Фильтровать по близко залегающему водоносному горизонту, расположенному в песчаных грунтах.

Такой колодец представляет собой обсадную трубу, собранную из труб диаметром от 127 до 133 мм. Обычно комплектуется сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтрующие колодцы имеют небольшой дебет, чаще всего он не превышает одного кубометра воды в час.

Строительство колодца на песке намного проще, чем строительство колодца на известняке. Глубина выемки песка меньше, стоит меньше, но служит не так долго, как скважина на известняке (кликните для увеличения изображения)

Преимуществом таких конструкций является скорость и относительная дешевизна их бурения. Специалисты справятся с работой всего за день-два. Главный недостаток – склонность к заиливанию.

Поэтому очень важно регулярно пользоваться таким колодцем; от этого зависит срок службы конструкции. В зависимости от толщины водоносного горизонта и интенсивности использования скважины он может прослужить до 15 лет, в некоторых случаях дольше.

Фотогалерея

Фото

Неглубокую скважину на даче можно пробурить ручной машиной. Будет давать воду для поливных и гигиенических нужд дачников

Для устройства источника воды с ограждением с глубины 20 — 30 м лучше использовать малогабаритную буровую установку

При разработке глубже 20- 30 м, для его разработки потребуется буровая установка и буровые услуги.

С откачкой воды из неглубокой скважины, пробитой или пробуренной вручную, вполне справится поверхностный насос

Для того чтобы насос не приходилось постоянно выключать, отсоединять и уносить в дом после откачки, целесообразно устроить для него котлован или построить павильон

Устье глубокого колодца чаще всего находится в яме или в кессоне. Для откачки воды из него используется погружной насос.

Кессон для глубинной добычи с погружным насосом можно изготовить из бетонных колец, бывших в употреблении пластиковых бочек или битого кирпича

Если кессон не устроен для обустройства колодца, необходимо защитить его устье герметичным оголовком, исключающим попадание грязи от проникновения в багажник и кражи помпы

бурение рук

Небольшой бурение

бурение со специализированным оборудованием

игла с отверстием с насосом

скважина с поверхностным насосом

Яма с глубокой скважиной

Бетон Caisson

скважина с подводным насосом

2. Артезианские или «известняковые колодцы»

Глубокие сооружения, которые пробурены до водоносного горизонта, распространенного в трещиноватом известняке. Глубина около 20-130 м. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может достигать до 100 кубометров воды в час.

Бурение скважин на известняк довольно сложно, а обсадная колонна имеет значительную длину. Процедура бурения длится четыре и более дней.

На рисунке представлена ​​схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком службы

Соответственно стоимость работ и материалов намного выше. Преимуществом артезианских скважин является их долгий срок службы. Им не нужен фильтр, так как вмещающая порода не содержит мелких частиц глины и песка.

Таким образом, заиления колодца не происходит, потому что он может прослужить гораздо дольше, чем фильтр, пять десятков, а то и больше лет.

Выбор насоса для перекачки воды

Насос является своеобразным «сердцем» системы. От правильности его подбора зависит правильная работа будущего водопровода. В продаже можно найти несколько видов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так потому, что сам насос удален от перекачиваемой жидкости. Корпус агрегата расположен на суше, а забор воды осуществляется по шлангу, опущенному в колодец.

Поверхностные насосы могут добывать воду с глубины в среднем 8 — 10 метров, поэтому их редко используют для колодцев. Чаще всего для подачи воды монтируют погружные устройства. Основное их отличие от наземных – полное погружение в воду. Их конструкция специально разработана для больших глубин, при которых они используются максимально рационально.

Погружные скважинные насосы делятся на два типа. В корпусе центробежных устройств установлен вал, на котором закреплены лопастные колеса с лопастями.

Когда вал начинает вращаться, движение лопастей создает центробежную силу, которая нагнетает жидкость, заполняющую внутреннее пространство устройства. Такие насосы надежны и универсальны в использовании.

Поверхностные насосы могут работать на глубине не более 8 -10 метров, поэтому они редко применяются для строительства скважин

Кроме того, отличаются оптимальным соотношением цена/качество. Вихревые насосы считаются наиболее практичным вариантом. Помимо невысокой стоимости их привлекает крайняя простота конструкции и неприхотливость в эксплуатации и обслуживании. Основой устройства является мембрана, с одной стороны которой находится жидкость, с другой – вибратор.

После включения последний приходит в движение и заставляет мембрану деформироваться, создавая тем самым перепад давления. Что, в свою очередь, запускает процесс прокачки жидкости.

Механизм лишен вращающихся элементов и подшипников, которые особо уязвимы и требуют постоянного контроля и смазки. Отсутствие вращающихся элементов значительно снижает нагрев устройства и продлевает срок его службы.

Для артезианских скважин лучший выбор – высокопроизводительные. Они специально разработаны для работы на больших глубинах, где поверхностные насосы, даже оснащенные эжектором, не могут работать.

Установка внутрискважинного инструмента в скважину достаточно сложна, как и его демонтаж. Правильно подобранное и качественно установленное устройство будет работать десятилетиями.

Для работ на больших глубинах используются погружные насосы, которые погружаются в жидкость и функционируют внутри скважины

Более дешевая подделка с такой нагрузкой вряд ли справится и потребует ремонта. Однако надо понимать, что в случае с глубинным насосом стоимость только его демонтажа может быть вполне сопоставима со стоимостью устройства. Поэтому приобретать нужно только качественное устройство.

Фотогалерея

Фото

Оборудование для дачного водоснабжения

Трубы ПНД в системе водоснабжения

Блок управления насосом

Фильтры для воды

Специалисты выделяют несколько критериев, которые необходимо учитывать при выборе механизма.

Общая глубина добычи и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации должна быть указана оптимальная глубина, на которую рассчитано устройство.

При несоблюдении этого требования устройство будет работать неэффективно и может быстро выйти из строя. В паспорте колодца должны быть указаны его глубина и уровень воды. Их можно сравнить только с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом измерения глубины конструкции. Возьмите длинную сухую веревку, привяжите к ее концу груз и опустите в колодец. Опускаем веревку вниз, пока грузики не коснутся дна. Снимаем кабель. Измеряем сухую часть – это будет расстояние от вершины до уровня воды. Мокрая часть – это высота водяного столба.

Ориентировочный дебет источника воды

Так называется масса воды, которую можно получить из скважины за определенный период времени. В паспорте буровики указывают это значение, а если нет, то проводим примерные расчеты.

Полностью откачиваем воду из колодца и замеряем время, за которое мы это сделали. Затем измеряем время, в течение которого колодец будет наполнен водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебит скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 до 200 литров в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется около 200 литров воды в сутки, поэтому семье из трех-четырех человек необходим насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают брать устройство с «запасом» мощности, что неизбежно скажется на его стоимости. Если планируется, что насос будет работать не только на обслуживание бытовых нужд, но и на полив, следует рассчитать увеличение его мощности.

Это будет зависеть от размера участка, но в среднем должно хватить около 2000 литров в сутки. Таким образом, необходимо увеличить потребность в воде на 40-50 л/мин.

Насосы имеют разную производительность, для правильного выбора модели важно правильно определить суточную потребность в воде

Давление, необходимое для работы устройств

Паспорт давления должен быть указан в паспорте насоса. Для расчета необходимого напора к глубине, выраженной в метрах нашей скважины, прибавляем еще 30. Так мы получим высоту водяного столба.

Полученный результат увеличиваем еще на 10% и получаем нужное значение. Сравнивая его с данными помпы, выбираем модель. Если точного совпадения нет, «движемся» в сторону увеличения.

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе проблем с установкой и эксплуатацией устройства не избежать

Диаметр скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, его можно взять в паспорте скважины или измерить самостоятельно. Следует иметь в виду, что диаметр колодца должен быть выражен в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-х дюймов скорее всего придется заказывать помпу в каталоге.

Оборудование автономного водоснабжения

Для обустройства помимо насоса нам понадобится другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичный контейнер для защиты оголовка

Важным конструктивным элементом обустройства колодца является кессон. Это герметичная камера, в которой находится оголовок скважины. Он защищает конструкцию от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, все оборудование, необходимое для работы скважины, находится внутри резервуара. Поэтому размеры кессона должны быть достаточными для размещения внутри приборов и человека, спустившегося для обслуживания или ремонта.

Кессон надежно защищает устье скважины от низких температур и грунтовых вод. Здесь можно разместить все необходимое оборудование

Герметичная камера может быть изготовлена ​​из разных материалов: пластика, бетона, металла, кирпича или полимерного песка. Каждый из вариантов имеет свои преимущества и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно закрывающейся крышкой.

Видео ознакомит с устройством кессона для автономного источника воды:

Аккумулятор давления для создания давления

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполняется воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, тем самым уменьшая объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того как потребитель открывает кран, количество воды уменьшается, а давление в воздушной камере снижается.

Аккумулятор дополнен датчиком, следящим за давлением в камерах. При ее падении ниже заданной отметки прибор дает сигнал на включение насоса и вода из колодца поступает в систему.

Как только давление поднимается до определенного уровня, насос отключается. Гидроаккумулятор используется для создания достаточного давления в водопроводе для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает в системе необходимое для работы бытовых приборов давление

Некоторые из них, например проточные водонагреватели, посудомоечные и стиральные машины, требуют давления не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора техника будет включаться слишком часто. А это для него крайне нежелательно, т.к. включение насоса более 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимые для колодцев любого типа. Даже глубинные артезианские «выдают» воду с повышенным содержанием железа, тяжелых металлов и других микроэлементов, которые не приносят пользы. Поэтому очистка такой воды необходима.

Выбрать нужный тип фильтра можно только после анализа воды. Полная система очистки в максимальной комплектации будет выглядеть так:

  1. Грубое сито . Он расположен перед насосом и перед аккумулятором.
  2. Механический фильтр . Прибор задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
  3. Блок аэрации . Насыщает кислородом проходящую через него воду.
  4. Набор специальных фильтров. Каждый из них устраняет избыток определенного элемента: железа, калия, натрия, солей и др.
  5. Блок биологической защиты . Это угольный фильтр или ультрафиолетовый излучатель, удаляющий из воды микроорганизмы.
  6. Фильтр тонкой очистки . Он останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и примесей.

В качестве дополнения может быть установлен фильтр обратного осмоса, что позволяет получать питьевую воду высочайшего качества.

На рисунке схематично показан один из вариантов строительства водопровода из скважины (нажмите для увеличения схемы)

Технология строительства водопровода

После того, как закуплено все необходимое оборудование и пробурена скважина, можно приступать обустроить водопровод.

Этап №1: прокладка труб от дома до колодца

Определяем участок, на котором будет располагаться трубопровод, и приступаем к рытью траншеи. Его глубина должна быть больше уровня промерзания почвы на этом участке на 20 – 30 см. Это очень важное требование. Его невыполнение грозит замерзанием и разрушением системы в холодное время года.

На дно вырытой траншеи укладываем песчаную подушку, на нее 32-мм водопроводную трубу из сшитого полиэтилена или металлопластика.

Как вариант, можно проложить трубу ПДН, но при промерзании она разрушается, что нельзя исключать. Некоторые «специалисты» вместо трубопровода укладывают в траншею шланг для подачи воды.

Если вы не хотите получить проблемы с работой системы водоснабжения, этого делать не стоит. Особое внимание уделяем месту подведения трубопровода к дому. Обязательно утеплите фундамент и обмотайте трубу специальным материалом.

Может использоваться для утепления саморегулирующегося нагревательного кабеля, который прокладывается вдоль трубы на подъемной секции. Этот же метод применяется и тогда, когда по каким-либо причинам на участке невозможно провести земельные работы.

Затем под трубы роют неглубокую траншею и укладывают их вместе с греющим кабелем. Элементы оборачивают изоляционным материалом и помещают в трубу большего диаметра.

Траншея для водопроводных труб должна проходить ниже уровня промерзания грунта. иначе система выйдет из строя на морозе

Кроме того, к полученной системе можно добавить накопительный бак для полива. Так как теплая вода благотворно влияет на растения.

При прокладке водопровода не забудьте проложить кабель, подающий электроэнергию к насосу. Он должен быть четырехжильным и иметь сечение не менее 2,5. Ставим коробку ПЗУ в специально отведенное место в отапливаемом помещении.

Этап №2: правила установки кессона

Установка короба зависит от того, из какого материала изготовлен контейнер. Самый простой способ установки пластиковых и полимерных резервуаров для песка. В любом случае сначала подготавливаем котлован, который должен быть больше самой камеры.

В некоторых случаях монтируем бетонную площадку на дне котлована. Потом на место и уровень. В случае с пластиковой тарой также фиксируем.

Самодельные бетонные камеры собираются из колец или заливаются в собранную на месте опалубку. Кирпичные емкости выкладываются прямо в котловане. По окончании работ устанавливаем в кессон водопроводные трубы и кабель; надежно герметизируем входные секции. Опускаем и устанавливаем оборудование для колодца на место. При необходимости производим обратную засыпку установленного кессона.

Очень аккуратно и осторожно опускаем насос в колодец. Через каждые полтора метра крепим к водопроводной трубе электрический кабель, питающий насос

Этап №3: установка и подключение насоса

Перед тем, как приступить к установке механизма, необходимо обязательно ознакомиться с рекомендациями производителя. Начнем с очистки колодца. Откачиваем из него воду до тех пор, пока не перестанет выходить песок и другие частицы загрязнений.

Для фиксации насоса в колодце используем стальной трос 4 мм необходимой длины или нейлоновый шнур 5 мм. Надежно закрепите его на корпусе. Кроме того, подключаем насос к водопроводной трубе.

Все операции выполняются очень аккуратно, чтобы в последующем не произошло заклинивания насоса в корпусе. Для правильной работы системы необходим обратный клапан для насоса, который не позволит воде из трубопровода вернуться в скважину.

Некоторые модели уже оснащены таким устройством, если нет, установите блок. Надеваем нижнюю часть головки с герметиком на скважинную трубу.

Галерея изображений

Фото

Шаг 1: Подготовка глубинного насоса к установке

Шаг 2: Подсоедините трубу подачи воды

Шаг 3: Погрузите насос в скважину

Шаг 4: Обустройство дачной скважины

Теперь можно аккуратно опустить насос в скважину. Делаем это аккуратно, без рывков, и не забываем через каждые метр-полтора крепить электрический кабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимите его на высоту от одного до трех метров и зафиксируйте. Теперь ставим на место верхнюю часть головы.

Подключаем к водопроводу и электрокабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.д. В процессе работы точно соблюдаем все рекомендации производителя прибора. После подключения еще раз проверяем надежность и герметичность соединений водопроводной трубы и электробезопасность только что собранной системы.

Головка кожуха предназначена для герметизации конструкции и защиты ее от грязи, мусора и посторонних предметов

Этап №4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 до 200 литров. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

При выборе места установки необходимо учитывать, что необходимо обеспечить свободный доступ к устройству для последующего обслуживания, ремонта или возможной замены вышедших из строя контейнеров.

При установке гидроаккумулятора необходимо установить обратный клапан для предотвращения попадания воды из водопроводной системы в бак. Он расположен по направлению движения жидкости. Установлен и сливной кран, предназначенный для аварийного слива воды из бака. Чтобы снизить уровень вибрации от работающего устройства, монтируем его с помощью специального резинового уплотнителя.

Фильтры являются незаменимым элементом при обустройстве системы водоснабжения. Они делают воду из колодца пригодной для хозяйственно-питьевых нужд.

Подключаем трубу подачи воды к гидроаккумулятору. Собираем стартер, который запитает насосное оборудование электричеством. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль за давлением в емкостных отсеках, и через него запитываем стартер. Подключаем гидроаккумулятор к внутреннему водопроводу, напрямую или через коллектор.

Этап № 5: выполнение тестового запуска системы

После того, как произведен монтаж и подключение всех элементов системы, можно переходить к ее пробному запуску. Сначала активируйте насос и при необходимости отладьте его работу.

Затем наполняем накопительный бак водой и проверяем точность систем автоматического запуска и отключения насоса. Затем внимательно осмотрите весь трубопровод.

Нам нужно определить места возможной протечки. Если таковые имеются, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Также обращаем внимание на работоспособность системы: давление воды должно быть в норме даже при всех открытых кранах. Если пробный запуск прошел успешно и система работает без сбоев, копаем траншею, подводящую воду от колодца к дому.

Выводы и полезное видео по теме

Проверенные варианты строительства автономного водопровода представлены в видео:

Самостоятельно собрать водопровод из скважины достаточно сложная задача. Важно правильно подобрать оборудование, соответствующее типу скважины, правильно его установить и подключить.

При отсутствии опыта подобных работ стоит доверить их специалистам, которые быстро и правильно обустроят систему. Хозяину останется только наслаждаться комфортом своего дома, оборудованного автономной системой водоснабжения.

Ждем ваших рассказов о самодельном устройстве водопровода на дачном участке. Вы можете оставить их или комментарии в блоке ниже. Комментируйте, задавайте вопросы, делитесь информацией и знаниями.

13 способов обеспечить водой и санитарией девять миллиардов человек | Работа в разработке

Рассчитайте доступную воду : Нам нужен лучший учет нашего «водного баланса». Во многих местах мы не имеем ни малейшего представления о том, насколько текущий и ближайший будущий спрос соответствует имеющимся запасам поверхностных и подземных вод. Инструмент WRI Aqueduct имеет индикатор водообеспечения/потребности, называемый «базовым водным стрессом», который дает хорошее предварительное представление о том, является ли местное водопользование устойчивым или нет. Бетси Отто, глобальный директор – водная программа, Институт мировых ресурсов, Вашингтон, округ Колумбия, США, @wriaqueduct

Ссылка на глобальное водопользование : Хотя швейцарцы довольно эффективно используют воду в нашей стране, у нас есть огромное количество водных ресурсов. след из-за всех продуктов питания и товаров, которые мы импортируем, часто из частей мира, испытывающих нехватку воды. Глобализация означает, что в игру вступает глобальная водная экономика. Государственное регулирование или налогообложение могут подтолкнуть поведение к более устойчивому пути. Шон Фьюри, специалист по водоснабжению и санитарии, Скат, Санкт-Галлен, Швейцария, @thewatercyclist

Думайте о разных секторах : В настоящее время те, кто занимается «водоснабжением», думают почти исключительно с точки зрения доступа, а те, кто работает о «водных ресурсах» думайте с точки зрения секторов и водопользования. Я думаю, что работники службы водоснабжения (включая меня) должны больше думать о том, откуда будет поступать вода для увеличения охвата, и как мы можем наилучшим образом внедрить услуги санитарии, которые защищают водные ресурсы. Софи Тремоле, директор Trémolet Consulting, Лондон, Великобритания, @stremolet

Лучше относиться к водным ресурсам : Долгое время мы считали воду безграничной, а структуры стимулирования в городах и сельской местности подталкивали людей к неустойчивому практики. Распределение воды, субсидируемое правительствами, не помогает повысить осведомленность о ее фактической ценности. Мы должны предпринять ощутимые усилия для изменения привычек водопользования в глобальном масштабе. Карлос Уртадо Агилар, менеджер по устойчивому развитию водных ресурсов, Фонд FEMSA, Монтеррей, Мексика

Разработка мониторинга и регулирования водных ресурсов : Правительства могут предоставить как дополнительные регуляторные инструменты, такие как требования о полном возмещении затрат на тарифы на воду, так и стимулы, такие как долевое участие в затратах на повторное использование воды и системы сбора дождевой воды. Для развивающихся стран (и многих развитых стран) это может показаться сложной задачей, но правительства делают то же самое в отношении образования, энергетики и других секторов. Пришло время сделать то же самое с водой. Бетси Отто

Создать механизмы подотчетности : Чтобы обеспечить безопасное водоснабжение для беднейших слоев населения, поставщики услуг должны попасть в беду, когда они не могут предоставить услуги, в которых нуждаются беднейшие слои населения. Должны существовать перекрестные субсидии между богатыми и бедными, но, что наиболее важно, перекрестные субсидии, которые работают в обратном направлении, должны быть устранены. На сэкономленные деньги можно дать прямые субсидии бедным. Мы также должны поощрять самых бедных людей быть более самостоятельными (например, поощрять практику сбора дождевой воды) и требовать качественных услуг в качестве клиентов. Sophie Trémolet

Построить более качественные водозаборы : Я просматривал данные о водозаборах в разных странах, и количество скважин и колодцев, о которых сообщается, что они сухие или только сезонные, шокирует. В таких местах, как Сьерра-Леоне, Либерия и Танзания, от 15 до 20% точек водоснабжения выходит из строя в первый год после строительства. Вот почему мы работаем с Wateraid и Unicef ​​над улучшением методов бурения скважин на воду. Бедным сообществам часто приходится вносить большой вклад в строительство новой точки водоснабжения, поэтому явно нехорошо, когда они остаются с руинами. Шон Фьюри

Инвестируйте в простую и эффективную технологию орошения : Некоторые средства борьбы с нехваткой воды в сельском хозяйстве – например, сельское хозяйство вблизи рек – дешевы, но неустойчивы. Конечно, этого можно было бы избежать, если бы были предприняты усилия по инвестированию в простые, но эффективные технологии орошения. Это разорвет порочный круг, когда нехватка воды приводит к вторжению на маргинальные земли вблизи рек, что, в свою очередь, подрывает способность речной системы пополнять свои водные ресурсы, что приводит к еще большему дефициту. Гринуэлл Матчая, исследователь и экономист, Международный институт управления водными ресурсами, Претория, Южная Африка, @IWMI_

Содействовать сбору дождевой воды : Мы должны изменить представление о сборе дождевой воды. Все знают об этом, но его использование и внедрение происходит по частям, и я не вижу, чтобы какие-либо крупные агентства или доноры продвигали его вперед. Можем ли мы создать задачу «заново изобрести сбор дождевой воды»? Шон Фьюри

Обеспечить достаточное финансирование . Чтобы гарантировать будущему населению надежный доступ к воде и санитарии, высшим приоритетом является получение денег для обеспечения того, чтобы системы были построены и надлежащим образом обслуживались в течение многих лет. Sophie Trémolet

Работа с сообществами : Устойчивость мероприятий по водным ресурсам имеет важное значение, если мы хотим, чтобы у сообществ действительно были лучшие возможности для развития в будущем. Помочь лидерам сообществ взять на себя ответственность за свои решения в области водоснабжения и передать их своим соседям — это один из лучших способов гарантировать, что проекты останутся частью жизни людей. Карлос Уртадо Агилар

Инвестируйте в навыки и потенциал персонала : Для получения достоверных данных о воде требуется квалифицированный гидрометрический персонал. Это некрасиво, и часто это первая строка бюджета, которую нужно урезать, когда отделы перегружены, но это важно. Я работал в Либерии (до вспышки лихорадки Эбола) в прошлом году, и одна из основных проблем управления водными ресурсами, которую мы обнаружили, заключается в том, что почти нет никаких измерений чего-либо, и трудно гарантировать качество имеющейся информации. Шон Фьюри

Применяйте разумные стратегии : Глобальный анализ WRI показывает, что будущий дефицит воды в большей степени определяется спросом, чем предложением. Даже в районах, которые будут испытывать большие гидрологические последствия изменения климата, неуправляемый спрос будет иметь большее влияние. Как ни странно, это повод для некоторого оптимизма. Если мы применим умные стратегии, которые, как мы уже знаем, работают в городских, сельских и сельскохозяйственных условиях, мы сможем сократить будущие конфликты и обеспечить больше воды для справедливого развития и роста.
