Как сделать ветряную мельницу своими руками

Как построить ветряную мельницу своими руками + чертежи и фото

Земледельческая эпоха ушла в прошлое еще много столетий назад, но это вовсе не означает, что все наработки тех времен теперь ничего не значат. Например, предлагаем рассмотреть, как сделать ветряную мельницу своими руками.

Стоит начать с того, для чего это вообще требуется. Вряд ли кто-то посредством нее помощи будет перемалывать пшено в муку. Да и заниматься выращиванием пшена могут профессиональные фермеры, у которых за все процессы производства отвечает современная техника.

И все-таки все больше владельцев дач задаются вопросом, как изготовить мельницу ветряного типа собственноручно.

Содержание:

• 1 Общие сведения
  • 1.1 Второстепенные качества в ветряной мельнице
  • 1.2 Роль ветряных мельниц в дизайне ландшафта
• 2 Изготовление ветряной мельницы собственноручно
  • 2.1 Подбор места и его подготовка
  • 2. 2 Создание плана
  • 2.3 Выбор требуемых для работы материалов и инструментов
  • 2.4 Конструкционная разметка
  • 2.5 Процесс обработки
• 3 Заключение

Общие сведения

Такой ажиотаж объясняется довольно просто –мельница ветряного типа, которую можно с легкостью изготовить своими руками, является элементов дизайна ландшафта, который помогает сделать участок действительно уникальным. Продавать дом с садом, у которого есть своя изюминка, намного проще, нежели участок, как 2 капли воды схож с соседним.

В нынешнем мире превыше всего ценится именно уникальность, и потому, если вы решитесь на создание ветряной мельницы собственноручно – это даст возможность преображать сад. Кроме того, при усердном подходе малом экскурсе в физику вы сможете применять такое строение в качестве энергетического источника. Важно, что мельницу ветряного типа можно применять в роли генератора электричества. Ветряная мельница может быть ландшафтным элементом, который вы изготовили своими руками. но и преобразователем ветровой энергии. Это даст возможность в ощутимой мере сэкономить бюджет семьи.

Второстепенные качества в ветряной мельнице

До того, как подобрать место для монтажа мельницы, и вам стоит учесть тот факт, что такое строение, которое вы сделали собственноручно, может иметь определенные назначения:

1. Мельница ветряного типа может скрывать ряд неприглядных мест на вашем участке наподобие канализационного люка.
2. Определенные ветряные мельницы, которые получается изготовить своими руками, причем сделать из легких материалов. Как результат, получается минимизировать из размера. По этой причине такие строения часто применяют в роли защитных колпаков для трубных вентилей и остальных инженерных объектов.
3. Строение можно применять в качестве домика для детских игр, и для этого вам потребуется чуть укрепить конструкцию, но тут нет ничего невозможного. Важно, чтобы сделать ее устойчивость и не забывать про вход.
4. В строении большого размера, которое сделано под мельницу собственноручно, можно хранить различные садовые инструменты. По факту, у вас получится подсобное помещение.
5. Мельницу из камня можно еще применять в качестве мангала.
6. Такое строение при малых модификациях можно применять в роли пугала для кротов. Достаточно вкапывать ножки в глубину на 0.2 метра, чтобы конструкционные вибрации, которые будут появляться при лопастном вращении, передавались в грунт.

Как видите, можно найти огромное число применений для ветряной мельницы, которые вы изготовите собственноручно, и тем более как элемент дизайна ландшафта.

Роль ветряных мельниц в дизайне ландшафта

Современный мир в такой мере разоблачен, что для того, чтобы участок получился самым лучшим, не хватает обычного ухода и ровных грядок – требуется выделяться. При этом требуется сделать все с умом, и весь ландшафтный дизайн – штука довольно сложная, которая учитывать большое количество нюансов. Например, при подборе растительного покрова учитывают такие факторы, как:

• Влажность.
• Тень.
• Сочетание с остальными культурами.
• Требуемые системы орошения и прочее.

Одним из наиболее трендовых элементов дизайна ландшафта на этот момент считается ветряная мельница, и самое главное преимущество этого строения заключается в том, что конструкцию можно изготовить собственноручно.

Изготовление ветряной мельницы собственноручно

Подбор места и его подготовка

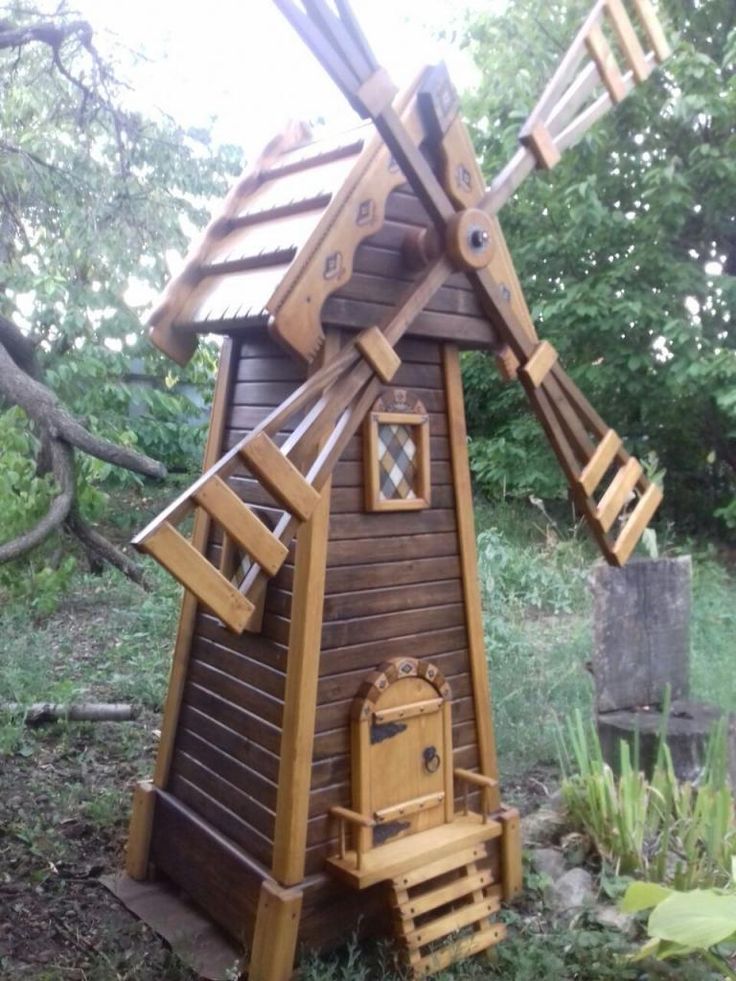

Ветряная мельница своими руками из дерева и ее строительство является куда более ответственным мероприятием, нежели может показаться на первый взгляд. Требуется учитывать много факторов, чтобы получать действительно стоящий элемент ландшафтного дизайна. В идеале для монтажа отлично подойдет открытое пространство. Во-первых, тут мельничные лопасти будут практически всегда вращаться, а еще собрать такую конструкцию на открытом пространстве куда проще, потому что ничего вам не помешает. После того, как вы выберет подходящее место для установки, потребуется взять еще один участок. Уберите все, что мешает постройке – пеньки и кустики. Если трава очень высокая, требуется срезать все посредством газонокосилки. Грунт до монтажа конструкции требуется тщательно выровнять, и лишь после этого вы сможете начать укладку основания, а точнее, платформы. Чтобы подобрать правильное место, вы должно точно представлять, как будет выглядеть ваше сооружение в будущем.

Создание плана

В роли примера предлагаем взять самую простую конструкцию, которую при должной доле усилий начнет выстраивать каждый человек. Все начинается с того, чтобы создать план:

• Отрисуйте эскиз макета.
• При помощи чертежа требуется рассчитать, какие габариты должны быть у каждой детали в ветряной мельнице, которую вы желаете изготовить своими руками.
• Требуется подобрать оптимальный материал, из которого будут выполнены главные конструкционные элементы. Идеальным выбором считается состава, и она имеет высокие качества эксплуатации. При этом ее цена находится на приемлемом уровне.

После того, как все улажено в чертежном плане, можно приступать к непосредственному сборочному процессу.

Выбор требуемых для работы материалов и инструментов

Чтобы делать достойное строение, вам потребуются следующие инструменты:

• Наждачная бумага для шлифования элементов, и еще можно применять шлифовальную машинку.
• Гвозди, болты, саморезы, шайбы и шурупы. Длина элементов будет напрямую зависеть от того, какой именно толщины доски вы будете применять.
• Пила, молоток и электрический лобзик.
• Отвертка или шуруповерт – еще для этой цели можно применять простую дрель с особой насадкой.
• Дрель с набором насадок разных размеров.
• Фломастера, ручки, циркуль, карандаши и маркеры.
• Линейка для того, чтобы создавать углы.

Посредством таких инструментов вы сможете собственноручно сделать прекрасную ветряную мельницу, которая станет отличным дополнением вашей концепции ландшафта дачи. Еще для воплощения идеи вам потребуются такие материалы:

• Чтобы изготовить собственноручно ветряную мельницу, чаще всего применяют вагонку или фанеру. Широкие доски прекрасно подойдут для корпуса.
• Чтобы своими руками сделать стены, применяйте бруски.
• Для обшивки подойдет каждый материал.
• Чтобы изготовить лопасти, применяйте трубы или рейки из металла.
• Уголки.
• Кровлю можно изготовить из фанеры, и в роли элементов крепления применяйте рейки.
• Для того, чтобы прикрепить лопастной винт собственноручно, вам потребуется подшипник и шпиль.

После того, как собраны все инструменты и материалы, вы сможете приступить к изготовлению ветряной мельницы своими руками по чертежам.

Конструкционная разметка

После того, как будут сделаны все необходимые чертежи, а требуемый инвентарь собран, можно приступать непосредственно к разметке конструкции личными силами:

1. Сделайте разметку четырех квадратов на основании, и стороны каждого равны по 0.25 метра. При этой каждый квадрат требуется разделить на четыре равные части, и в середине делают отверстие.
2. Начертите 4 блока для всех сторон, и лучше всего детали вырезать из цельных кусков древесины. Соотношение получится 0.35*0.54 метра.
3. Стеновые поверхности можно с легкостью сделать в виде трапеции. Это будет придавать ветряной мельнице действительно декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете изготавливать своими руками, сделаны из шести частей, которые должны быть надежно скреплены друг с другом. При этом каждая новая часть меньше предыдущей на пару см, и соответственно, первая будет 0.35 метров, а последняя 0.25 метра.
5. Для того, чтобы конструкция имела надежность, требуется сделать высокопрочный каркас. При применении материалов высокого качества, все это можно осуществлять собственноручно.
6. Для того, чтобы изготовить каркас своими руками, вам обязательно нужны будут бруски. В сечении такие элементы будут соответствовать таким параметрам, как 4*4 см. Для того, чтобы осуществить проект, вам потребуется целый комплект – 8 штук по 0.54 и 0.38 метра, а еще 6 штук по 0.36 метров.
7. Чтобы изготовить каркас высокой надежности, еще потребуется 4 брусочка на 0. 54 метра и 4 штуки на 0.1 метр. Сечение в каждом элементе должно быть 3*3 см.
8. Изготовление кровли ветряной мельницы потребует от вас изготовление разметки посредством лекала.
9. Начертите линию на 0.38 метров, и сделать отступ на 50% и начертите еще одна на 0.3 метра. Длину шва на боку в треугольнике на 0.355 метра. Согласно такому лекалу требуется обрабатывать 10 листов, и в будущем они будут играть роль скатов.
10. Лопастной винт для мельницы ветряного типа требуется сделать собственноручно как на схеме из элементов 24.5*1.5 см. Всего у вас будет четыре части, и на каждой из них требуется закрепить элементы со следующими параметрами – один на 0.91 метра, 20 штук о 0.19 метров, две туки по 0.455 метра, 4 штуки по 0.26 метра и 8 штук на 0.17 метров.
11. Начертите оба круга, причем диаметр каждого должен быть на 0.17 метров.

После того, как будет сделана разметка для ветряной мельницы собственноручно – аккуратно вырезайте все элементы, отшлифуйте их, а также обработайте особыми составами и лишь после этого можно начать финальную сборку.

Процесс обработки

Для древесной пропитки лучше всего применять такие составы, как Акватекс, Пинотекст и Белинка. Каждый из них способен зарекомендовать себя как надежный состав для защиты древесины от насекомых и атмосферных явлений. Такие вещества дают вам возможность не беспокоиться о сохранности мельницы ветряного типа, установленной и собранной своими руками.

Обратите внимание, что пропитку требуется в пару-тройку заходов, и это гарантирует устойчивость защиты. При этом все слои должны успеть просыхать.

Сборочный процесс. После того, как вы закончите обработку всех частей мельницы ветряного типа, можно будет начать сборку своими руками. Требуется просто следовать такой инструкции, и вы сможете построить ветряную мельницу своими руками:

1. Скрепите боковые элементы посредством реек.
2. Чтобы изготовить основание ветряной мельницы собственноручно, примените пару квадратов, у которых есть посередине.
3. Скрепите основание и корпус ветряной мельницы посредством саморезов.
4. Требуется сколотить пару треугольников, у которых основания равняются 0.38 метров, а стороны 0.35 метров.
5. По двум сторонам прикрутите фанеру к треугольнику.
6. Крышу требуется сделать из пары частей, и на каждую пойдет по 5 заранее подготовленных элементов.
7. Вертушку ветряной мельницы требуется сделать своими руками посредством деревянных реек.
8. На концы лопастей требуется прикрепить коротенькие рейки и прикрутить круги по центру. После этого просверлите в центре дыры и установите шпильки, и то же требуется сделать с торцом.
9. Закрепите шпиль, и всю конструкцию требуется скрепить гайками.

В конце требуется надеть крышку на корпус, который вы изготовили своими руками и прикрепите все саморезами. Подробнейший сборочный процесс обустройства ветряной мельницы вы сможете увидеть на видео снизу.

Декорирование. После того, как мельница будет сделана только своими силами, требуется придавать ей соответствующий вид. Для этого можно применять лаковый состав, и он придает вашей постройке завершенность. Если деревянные элементы обработаны не качественно, лучше применять лакокрасочный материал. Чтобы придавать ветряной мельнице дополнительный антураж, ее элементы можно окрашивать в разные оттенки. еще вы сможете добавлять рисунки наподобие бабочек, цветов или насекомых. Каждый из них можно легко сделать своими руками, если применить немного фантазии.

Заключение

Как видите, изготовить ветряную мельницу каждому под силу, и главное, на начальных этапах начертить разметку и выбрать хорошее место. Еще требуется заранее решить, какими уникальными качествами будет обладать строение.

Ветряная мельница своими руками

Главная » Дизайн » Ветряная мельница своими руками

Эстетичная и грациозная ветряная мельница на участке может быть не только украшением, но и приносить практическую пользу в том случае, если к её конструированию подойти с умом. Фото ветряков, которые представлены на странице, безусловно, порадуют глаз, тем не менее едва ли кто-то будет их строить для помола муки. Сегодня для этого есть более технологичные устройства, но ветряная мельница привлекает не только эффектным внешним видом.

Содержание:

1. Кинетическая скульптура или практическая польза?
2. Для чего строить мельницу
3. Ветрогенератор из мельницы
4. Строим декоративную мельницу самостоятельно

Кинетическая скульптура или практическая польза?

Ветряная мельница своими руками — это великолепный элемент ландшафтного дизайна, который сделает дачный участок неповторимым. Вместе с тем, декоративная мельница может приносить и практическую пользу в том числе, как электрогенератор. Основная задача любой мельницы — это преобразование энергии ветра в любой другой вид энергии, механическую, электрическую, которые могут быть направлены на что угодно.

К примеру, установив мельницу неподалёку от огорода, можно успешно отпугивать кротов и птиц. С птицами понятно, но и кротов можно отвадить от грядки. Для этого необходимо вкопать каркас мельницы в грунт на глубину 25-30 см и просто передать вибрацию от вращающегося ротора на каркас. Вибрация будет распространяться в грунте, тем самым отпугивая кротов.

Для чего строить мельницу

Кроме этого мельницу можно приспособить под массу других полезных функций:

• если на участке есть объект, который неплохо было бы скрыть от посторонних глаз, к примеру, канализационный люк или дренажная ревизия, декоративная ветряная мельница успешно с этим справится;

• компактный и лёгкий ветряк можно использовать как защитный колпак для вентиляционных труб;

• небольшая сказочная мельница может стать центровым объектом на детской площадке для игр, в этом случае, правда, придётся позаботиться о безопасности и прочности конструкции в первую очередь;

• ветряная мельница солидных размеров может быть использована, как подсобное помещение для круглогодичного хранения садового инвентаря;

• если построить основание мельницы из камня, она может служить отличным стильным мангалом;

• если применить чертежи и схемы, расположенные ниже, ветряная мельница может обеспечивать электричеством хотя бы уличные источники света круглый год;

• мельница может быть использована в качестве насоса для воды.

Да и это далеко не все, на что способна казалось бы исключительно декоративная кинетическая композиция.

Ветрогенератор из мельницы

Самый очевидный вариант использования силы ветра — преобразование его энергии в электричество. Однако приступая к работам в этом направлении, слишком обнадёживаться не стоит. Дело в том, что любой самый эффективный ветрогенератор имеет КПД не более 60%. С другой стороны, эту энергию мы получаем абсолютно бесплатно, поэтому есть смысл хотя бы попробовать сэкономить на покупке электричества у государства.

Максимальная мощность, которую дарит ветер, просто вычислить по формуле — площадь лопасти, на которую воздействует ветер, умножается на скорость ветра в третьей степени, а результат умножается на коэффициент полезного действия, в нашем случае — 0,6. Несложно вычислить, что при средней скорости ветра в два метра в секунду и площади лопастей в 1 квадратный метр, эффективная мощность генератора будет не более 5 Вт. Слабовато. Но уже при скорости от 8м/с можно получить на выходе с генератора около трехсот Вт с квадратного метра площади.

Конечно, это не сравнится с показателями дорогих ветрогенераторов импортного производства, которые могут стоить от 4 тысяч евро и выдавать номинальную мощность от 1,5 кВт. Но перед тем как вкладывать деньги в дорогой ветрогенератор, стоит познакомится со сводками о скорости и направлении ветра в конкретном регионе за несколько прошедших лет. Может получиться так, что генератор себя не окупит вовсе.

Строим декоративную мельницу самостоятельно

Одной из основных задач при постройке ветряной мельницы будет выбор места для её установки. Желательно, чтобы мельница находилась на возвышении, если её лопасти должны вращаться, а также лучше устанавливать конструкцию вдали от основных дачных построек. Как ни крути, а мельница будет шуметь при работе. Для деревянной конструкции необязательно устраивать прочный надёжный фундамент, будет достаточно основания из бруса или бревна.

Чертежи, которые размещены на странице, просто показывают пропорции конструкции, а реальные размеры стоит вписывать в конкретный ландшафт. Форма лопастей для мельницы может быть произвольной, но минимальный угол отклонения от направления движения ветра должен соблюдаться, также стоит минимизировать вес лопастей и оси, на которую они будут закреплены.

Фантазия и смекалка помогут выполнить работу быстро и качественно, на вашем участке вырастет необычная и, возможно, функциональная конструкция. Удачной работы и творческого настроения!

ВИДЕО: Как построить ветряную турбину менее чем за 20 минут

Офис
Энергоэффективность и возобновляемые источники энергии

14 июня 2016 г.

URL видео

Хойт Бэтти из Управления технологий ветро- и гидроэнергетики предлагает простой пошаговый проект по созданию ветряной турбины, который можно выполнить менее чем за 20 минут.

Ищете интересный проект для всей семьи?

Почему бы не изучить дар, который продолжает приносить пользу: чистая энергия.

Этот проект занимает менее 20 минут и помогает повысить осведомленность об энергии ветра — самом быстрорастущем источнике энергии в Соединенных Штатах.

Энергия ветра — один из лучших в Америке вариантов дешевой, безуглеродной возобновляемой энергии. Он борется с изменением климата, поддерживает более 73 000 рабочих мест в США, а общая установленная мощность ветра в 2014 году выросла почти до 66 гигаватт. Этого электричества достаточно для питания более 17,5 миллионов домов в год!

Посмотрите пошаговое видео, размещенное Хойтом Бэтти из Управления технологий ветро- и гидроэнергетики, чтобы построить ветряную турбину из бумаги, или выполните следующие действия:

Materials Needed:

• Paper (cardstock preferred)
• Scissors
• Markers or crayons
• One small bead
• One dress pin
• One eraser

Шаг 1: Загрузите материалы и распечатайте макет ветряка.

Министерство энергетики США

Шаг 2: Вырежьте башню и лопасти

Рука, держащая лист бумаги и вырезающая фигуру.

Шаг 3: Раскрасьте башню и лезвия

Министерство энергетики США

Шаг 4: Вырежьте прорези в башне

Министерство энергетики США

Совет. Согните бумагу по более толстым линиям (не по коротким пунктирным линиям) и вырежьте каждую линию, чтобы получились небольшие прорези, чтобы клапаны с другой стороны могли входить в них.

Шаг 5: Сложите башню

Министерство энергетики США

Министерство энергетики США

Начните аккуратно складывать башню по пунктирным линиям меньшего размера. В последнем сгибе вставьте три клапана в три прорези, созданные на шаге 4.

Шаг 6: Сложите лезвия

Министерство энергетики США

Слегка согните каждое лезвие по пунктирным линиям. Это поможет лезвиям лучше вращаться!

Шаг 7: Прикрепите лопасти к башне

Осторожно проткните шпильку через центр втулки, соединяющей вместе три лопасти турбины. Затем поместите бусину на булавку, затем башню и, наконец, закрепите все части на месте, прикрепив ластик к булавке.

Хотите узнать больше об энергии ветра?

Узнайте, как работают ветряные турбины, ознакомьтесь с нашим проектом «Ветер для школ» или прочтите отчет Revolution Now.

Ветроэнергетическая программа является частью Управления технологий ветро- и гидроэнергетики и работает над расширением использования экологически чистой, доступной и надежной ветровой энергии для обеспечения национальной безопасности, экономической жизнеспособности и качества окружающей среды.

Как сделать модель ветряной мельницы с помощью шаблона для печати

Сделайте дома модель ветряной мельницы и проведите инженерное исследование с детьми! С шаблоном для печати создание собственной игрушечной ветряной мельницы — это быстрое и простое занятие по STEM.

Ветряные мельницы — удивительные машины как с эстетической, так и с технологической точки зрения. На протяжении веков они использовались для преобразования энергии ветра в полезную работу — измельчение, подъем, перекачку и, в настоящее время, производство электроэнергии.

Как это работает? Ветер вращает лопасти ветряных мельниц, и когда они вращаются на оси, он заставляет вращаться шестерни и зубья внутри мельницы. В ветряной мельнице, используемой для производства муки, вращаются точильные камни. В ветряной мельнице, используемой для перекачки воды, вращение оси приводит в движение поршень или винт. В ветряной мельнице, используемой для выработки электроэнергии, приводной вал через множество шестерен соединен с генератором, вырабатывающим электричество. Будучи такой универсальной и удивительной машиной, модель ветряной мельницы довольно легко построить, особенно если у вас есть шаблон для печати.

Что там для детей?

• Создание поделки, которая действительно движется, наверняка развлечет даже самых маленьких детей, и с помощью бытового вентилятора наша ветряная мельница полетела. Даже наш малыш был в восторге: «У нас в доме ветряк! Теперь, какую куклу я могу положить внутрь?»
• Ветряная мельница интересна для изучения как одна из простейших машин — она демонстрирует принцип колесно-осевого механизма.
• Эксперименты с лезвиями предоставляют хорошую возможность для небольшого научного исследования. Как количество лопастей влияет на скорость вращения? Как шаг? И расстояние от вентилятора? Наше заключение вы найдете в конце поста.

Исследуйте природу с 10 печатными проектами STEAM для детей! Они узнают о природе, играя в игры, решая инженерные задачи, отправляясь на охоту за мусором и создавая произведения искусства из природных материалов.

Вам понадобится:

• кусок пенокартона (вместо него можно использовать картон, но пенопласт имеет плоские поверхности для наклеивания рисунков и чистые края при резке)
• 7 бамбуковых шампуров
• наш дизайн для печати (есть цветная версия, которую мы построили, а также черно-белая версия для раскрашивания!)
• нож для хобби и линейка
• клей-карандаш и пистолет для горячего клея

Приблизительное время постройки одного ветряка: 30 минут.

1 — Распечатайте изображения и приклейте их на пенопласт с помощью клея-карандаша или другого подходящего клея, который у вас есть под рукой.

2 — Когда клей схватится, разрежьте пенопласт с помощью острого ножа, как указано на страницах выкройки. Если использовать острый нож и линейку, как показано на видео, то выходит очень быстро.

3 — Соберите строительную часть ветряка — переднюю, заднюю, две стороны и крышу — с помощью горячего клея.

4 — Проткните отмеченные отверстия для оси через ступицу, передний подшипник и заднюю сторону ветряка.

5 — Приклейте кронштейн переднего подшипника к передней части ветряка, затем приклейте к нему передний подшипник.

6 — В качестве оси используйте бамбуковую шпажку. Приклейте к ней ступицу и три ее опорных кронштейна.

7 — Воткните заостренные концы 6 бамбуковых шпажек во внутренние концы лопастей вентилятора и отрежьте все выступающие шпажки, кроме 1-1/4″.

8 — Заострить ножом выступающие концы вертела, затем вбить их в ступицу в точках, отмеченных по ее краю. Лопасти не вклеены в ступицу, так что с их количеством и шагом можно экспериментировать. Как только вы достигли идеального числа и шага, вы можете решить приклеить их на место.

После того, как вы построили ветряк, вы можете провести несколько экспериментов с лопастями, используя бытовой вентилятор в качестве источника ветра.

Какая разница в количестве лезвий? Или угол наклона лопастей? Или расстояние от вентилятора?

Мы составили таблицу для проведения эксперимента и посчитали, сколько раз ветряк провернется за полминуты, после того как мы отрегулировали лопасти. Чтобы облегчить подсчет, вы можете покрасить одно из лезвий маркером на обратной стороне.

Согласно нашему эксперименту, регулировка шага лопастей имеет большее значение, чем количество лопастей. Очаровательный! Раньше я бы предположил обратное. Вот еще одно короткое видео о том, как мы регулируем лезвия.
