Как сделать верстак своими руками: Универсальный верстак своими руками 1200 фото, чертежи, пошаговые мастер классы

особенности конструкции, материалы и инструменты, этапы изготовления

Гараж — это не только место для стоянки авто, но порой и многофункциональная мастерская. Часто владельцы оснащают гараж верстаком для выполнения различных работ.

Смастерить такую конструкцию можно своими руками — особых познаний и навыков для этого не требуется. Главное, чтобы были желание и необходимые инструменты.

• Особенности конструкции
• Виды верстаков
• Место установки
• Выбор материалов
• Необходимые инструменты
• Детали для верстака
• Этапы сборки

Особенности конструкции

Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

• Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
• Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
• Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
• Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

• Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.

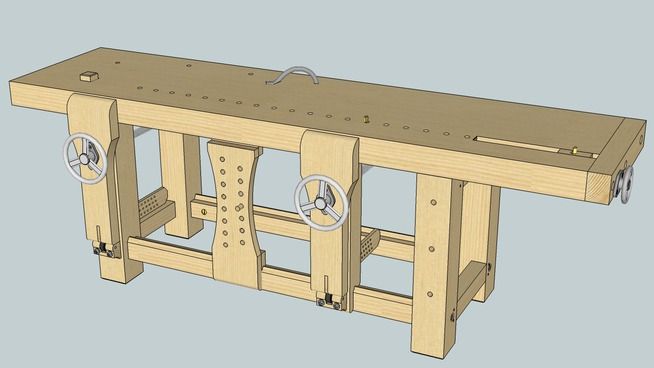

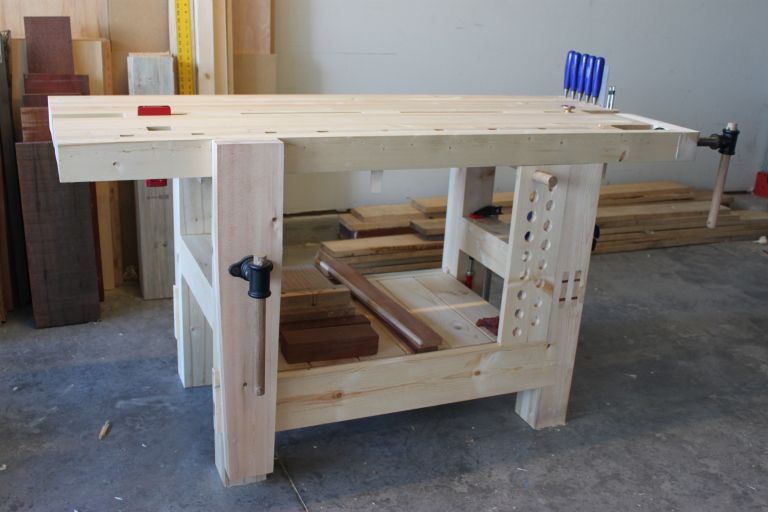

• Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
• Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

• Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
• Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
• Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
• Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
• Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
• Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

• Наиболее долговечной, прочной и удобной считается конструкция из металла. Однако в этом случае обойтись без сварки не получится, то есть процесс изготовления верстака займёт больше времени и сил. Кроме того, вам не обойтись без навыков сварки, поскольку обрабатывать заготовку самостоятельно крайне сложно. Для этого обязательно потребуется специальное сварочное оборудование.
• Проще всего изготовить верстак из прочных сортов древесины. Для того чтобы сделать его своими руками, потребуется стандартный набор инструментов. Однако деревянные верстаки — менее прочные и долговечные в отличие от металлических.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Необходимые инструменты

Для того чтобы самостоятельно изготовить классический верстак для гаража, потребуется подготовить инструменты:

• Для работы по дереву — электрический лобзик — с его помощью можно быстро раскроить фанеру любой толщины.
• Для резки по металлу — болгарку, оснащённую кругом и шлифовальным диском.
• Сварочный аппарат, электроды.
• Рулетку, дрель с разными типами свёрл, уровень, шуруповёрт и спецодежду.

Детали для верстака

Для изготовления классической модели верстака из металла потребуется набор следующих запчастей:

• Различные типы болтов, шурупов и саморезов по металлу и по дереву.
• Стальные уголки толщиной 40−50 мм — необходимы для окантовки рабочей поверхности. Длина просчитывается заранее в процессе прорисовки чертежа конструкции.
• Лист стали толщиной около 2−3 мм — для изготовления столешницы.
• Стальная полоса длиной около 4 мм.
• Листовая сталь толщиной в 2 мм — для изготовления фиксаторов для полок и ящиков.
• Листы фанеры толщиной в 2 мм — для изготовления стенок стола и ящиков.
• Труба квадратная 50*30 мм или 60*40мм — в зависимости от того, какие намечаются нагрузки на поверхность столешницы. Профтруба необходима для изготовления каркаса или станины.
• Направляющие ролики для изготовления выдвижных ящиков.
• Деревянные доски толщиной не менее 5 см.
• Ручки для ящиков.
• Грунтовка.
• Краска по металлу и дереву.

После подготовки всех материалов и инструментов, а также выполнения необходимых замеров и определения местоположения будущего верстака можно приступать к сборке оборудования.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

• Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
• Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
• Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
• Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
• Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
• Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
• После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
• В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Верстак своими руками | Статьи компании KRONVUZ

Сделать верстак своими руками, удивить всех знакомых и организовать для себя идеальное рабочее место мечтает практически любой мастер. Это может стать первым крупным изделием, изготовленным самостоятельно. Человеку, хорошо владеющему инструментами и обладающему смекалкой и терпением, это задача вполне по плечу. Сложности могу возникнуть только с поиском необходимых материалов.

Верстаки бывают столярными и слесарными. Первые просты в изготовлении, но предназначены они исключительно для работы с деревом. Верстак для гаража — обычно слесарный. На нем можно работать как с металлическими, так и с деревянными деталями.

Если вы создаете маленькую столярную мастерскую и работать с металлом не собираетесь, не нужно изобретать велосипед. В интернете размещено огромное количество уже готовых чертежей столярных верстаков. Проблем с поиском материала для изготовления тоже обычно не возникает. Ведь этот вид мебели делается из дерева — очень податливого и простого в обработке материала. Хороший слесарный верстак своими руками изготовить намного сложнее.

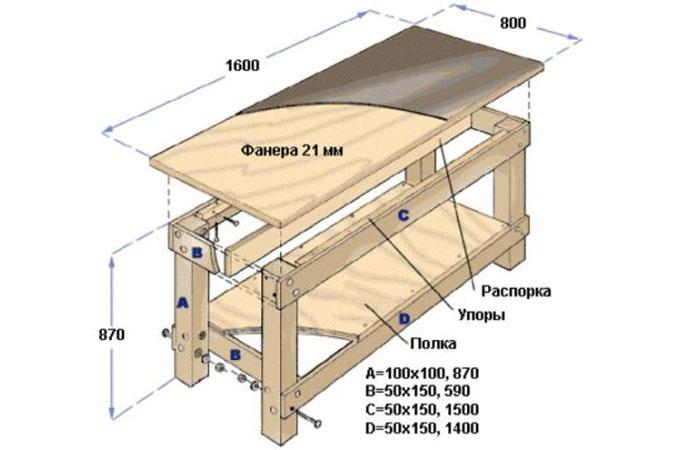

Перед тем как приступать непосредственно к изготовлению, нужно сделать чертеж. Определимся с главным размером — высотой. Опустите руки вниз, ладони расположите перпендикулярно предплечью (параллельно полу). Это и есть оптимальная для Вас высота верстка.

Теперь выберем габариты столешницы. Чем она длиннее, тем удобнее работать. Поэтому если место и материалы позволяют — не надо экономить. Ширина должна быть такой, чтобы вы могли дотянуться до инструментов, лежащих на противоположном от Вас конце. Согласитесь, что каждый раз облокачиваться всем телом на столешницу с разложенными инструментами, гвоздями и деталями, чтоб достать до какой-нибудь отвертки, как минимум, небезопасно. Ширины в 50-60 сантиметров для крышки стола будет вполне достаточно. Лучше сделать ее из куска листовой стали. Но, если подходящего материала нет, можно изготовить столешницу из дерева и оббить металлом. Если же вы собираетесь работать по лекалам, покрытие можно сделать из линолеума или текстолита

Каркас верстака можно сварить из металлических уголков, профильной трубы или сколотить из деревянных брусьев. Для надежности стоит предусмотреть дополнительные распорки между ножками. Кстати, эту роль может выполнить и удобная полочка внизу, на которой впоследствии разместятся крупногабаритные инструменты, лаки, краски, детали. Помните, что хороший верстак не должен шататься, поэтому нужно продумать и метод крепления ножек к полу.

Теперь вычерчиваем в масштабе получившуюся конструкцию, рассчитываем необходимое количество материала и только после этого приступаем к изготовлению верстака своими руками. Некоторые мастера пренебрегают изготовлением чертежа, делают все «на глазок», а потом подгоняют детали друг к другу в процессе работы. Этот подход непрофессиональный. Ведь чертеж не только помогает представить себе верстак или любой другой предмет, но и максимально экономично нарезать материалы. На стадии проектирования можно немного модифицировать конструкцию, скруглить углы столешницы или предусмотреть несколько полочек внизу. Можете немного поэкспериментировать: добавить одну или несколько тумб для инструментов, защитный экран.

Запаситесь терпением и постарайтесь вделать все очень аккуратно. Не пренебрегайте точной подгонкой и шлифовкой деталей, тщательно обрабатывайте острые металлические края. И тогда верстак, сделанный своими руками, прослужит вам долгие годы.

Верстак своими руками для мастерской пошагово (+чертежи) | С руками

Содержание ✓

• ✓ Начните с вертикальных рам. коробки при желании
• ✓ Верстак для разделочных досок своими руками – чертежи
• ✓ НАКЛАДКИ СВОИМИ РУКАМИ – СОВЕТЫ ЧИТАТЕЛЯМ

Начните с вертикальных рамок

Наш рабочий центр имеет три секции, поэтому мы сделали четыре вертикальные рамы, как показано на рис. 1. Если ваш вариант короче или длиннее, просто добавьте одну вертикальную рамку к количеству секций.

1. Стойки А, В, поперечина С и скобы D, Е указанных размеров (рис. 1). Сохраните пару обрезков одного сечения длиной не менее 300 мм для проверки настроек пилы. Зачистите стыки на кронштейнах и отшлифуйте наждачной бумагой № 150.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Короткий совет! При изготовлении перекладин желательно вырезать 17 одинаковых заготовок для деталей H, N и Q.

2. Отметьте пазы и сгибы на одной из задних стоек А (фото А). Убедитесь, что нижняя канавка совмещена с верхней частью передних стоек B (Рисунок 1). Затем переместите линии разметки на другие задние стойки. Отметьте сгибы на концах передних стоек.

3. Вставьте пильный диск в пильный диск. Сделайте пробные сгибы на концах двух планок и проверьте настройки (фото Б). При необходимости отрегулируйте станок и сформируйте пазы и пазы на всех стойках А, В (фото С).

4. Соберите вертикальные рамы, как показано на фото DG. Когда клей высохнет, просверлите в центре каждого стыка 12-миллиметровое отверстие и вставьте кусок деревянного стержня-шпонки (рис. 1). Отшлифуйте шпонки с поверхностью деталей, затем отшлифуйте все рамы наждачной бумагой № 150.

5. Просверлите панели F, соответствующие расстоянию между стойками A, B, и приклейте их на место.

Примечание. Два внешних каркаса А-Е панели только внутри. Внутренние рамы имеют панели с обеих сторон.

Смотрите также: Верстак своими руками (фото и видео) — советы профессионалов

Соедините рамы

Вертикальные рамы соединены между собой простыми квадратными коробами с фанерной обшивкой для придания всей конструкции жесткости. Пространство между верхним и нижним ящиками используется для хранения.

1. Для изготовления ящиков вырежьте боковые, переднюю и заднюю стенки G, H заданных размеров (рис. 2). Склейте шесть коробочек и дополнительно закрепите саморезами.

2. Поместите одну из внутренних вертикальных рам AF на пару пильных полотен. С помощью клея и шурупов прикрепите к раме две коробки Г/Н (фото Н). Затем добавьте внешнюю вертикальную рамку (фото I). В таком же порядке соедините еще пару вертикальных рамок, чтобы в итоге у нас получилось две секции.

3. Выпилите полки I и распорку J указанных размеров. Вставьте их на место (фото J)

Две оставшиеся полки будут установлены при соединении двух секций AJ на следующем шаге.

4. Возьмите две оставшиеся коробки G/H и используйте их для соединения обеих концевых секций AJ (фото K). Прикрепите полку I винтами к нижней стороне верхней коробки, а вторую — к нижней.

Переходим к столешнице

1. Для изготовления крышки необходимо пять досок размерами 38х127х3050 мм (рисунок 3). Наденьте их на собранный каркас, выберите оптимальный вариант расположения и отметьте соседние края. Выровняйте эти края фуганком (фото L), затем стачайте шпунт (фото M). В передней доске просверлить отверстия для опор скамейки (рис. 3), а снизу профрезеровать шпунт для планки, которой приклеивается доска фартука Л.

2. Приклейте крышку, приклеивая по одной доске, начиная с заднего края (фото N). Распилите фартук L и срежьте язычок с одного края (рис. 3). Приклейте эту часть на место и закрепите зажимами. Когда клей высохнет, сошлифуйте торчащие концы планок вровень с торцами крышки.

3. Пригласив помощника (или двух), поместите клееную столешницу K/L на раму AJ и выровняйте ее. Отшлифуйте крышку наждачной бумагой № 150, затем прикрепите ее к боковым стенкам ящиков Г.

4. Мы установили слесарные тиски на лицевую сторону крышки (номер .70G08.02, leevalley.com). Следуйте инструкциям в руководстве, чтобы убедиться, что тиски работают правильно.

Сборка инструментальных полок

1. Просверлите боковые стенки M, верхнюю и нижнюю полки N, средние полки O, P и центральную распорку Q, которая находится между задними стойками A (Рисунок 4 и «Детализированный вид»). ). Зачистите стыки на боковых стенках и отшлифуйте все детали наждачной бумагой № 150.

2. Закрепите все детали саморезами, выровняв их задние кромки. Закрепите полки в промежутках между задними стойками в крайних секциях, ввернув шурупы в стойки через боковые стенки М.

3. Выпилите спинки R, S указанных размеров (см. рисунок «Детализированный вид»). Прикрепите нижнюю спинку винтами (не приклеивая) между секциями, затем приклейте и прикрепите верхние спинки за винтами к каждой полке.

4. Сделайте в центральной прокладке Q и панели F под крышкой скамейки в средней части вырез для шланга пылесоса. Закрепите распорку винтами между задними стойками средней секции рамы.

Изготовление платформы для пилы

Торцовочная пила и боковые опоры для заготовок устанавливаются сверху и фиксируются с помощью отверстий для опор скамейки. Это позволяет быстро снять их, чтобы освободить верстак для другой работы, а затем так же быстро вернуть все три элемента на место.

1. Платформа пилы T, фартук U, основание V и крышка W (рис. 5). Определите ширину задних упоров X и Y распорок (фото О) и обрежьте их по размерам.

2. Просверлите косые отверстия-карманы на внутренней стороне распорок Y. Приклейте распорки к крышкам W и закрепите их винтами, затем переверните и завершите сборку боковых опор (фото Р).

3. Приклейте фартук U к платформе T снизу, совместив с передним краем (рис. 5). Поместите платформу и боковые опоры VY на верстак и поместите торцовочную пилу на платформу. Используя длинную линейку, совместите упор пилы с задними опорами X-образных стоек. Следите за тем, чтобы пила не касалась задних стоек A и коротких кронштейнов D при повороте в обоих направлениях. Правильно выровняв пилу и боковые опоры, зафиксируйте их положение и отметьте на платформе центры монтажных отверстий через отверстия в станине станка. Затем вставьте 19-миллиметровым сверлом Форстнера снизу в два отверстия для опор скамейки под платформой и каждой боковой опорой (фото Q).

4. Снимите боковые опоры и платформу с верстака.

Просверлите платформу и загните крепежные отверстия снизу, чтобы зафиксировать пилу. Просверлите 19-миллиметровые отверстия в боковых опорах и платформе (фото R) в запланированных снизу центрах и приклейте кусочки деревянного стержня-шпонки. Прикрепите торцовочную пилу к платформе с помощью болтов.

См. также: Верстак разборный своими руками

Если хотите, добавьте ящики

1. Чтобы сделать ящики для внешних секций, вырежьте детали Z-CC (рисунок 6). Сделайте столько ящиков, сколько необходимо. Просверлите косые отверстия-карманы на внешней стороне передней и задней стенок Z, приклейте боковые стенки АА и вверните в отверстия специальные шурупы, предназначенные для таких соединений. Приклейте нижнюю часть BB к каждой сборке.

2. Вырежьте прокладку шириной 19мм от обшивки толщиной не менее 81 мм. Разъедините направляющие скольжения и поместите корпусную часть на распорку (фото S). Прикрепите детали ящика к боковым стенкам (фото Т) посередине их высоты, выровняв спереди.

3. После установки коробок на место убедитесь, что они выровнены, а направляющие выдвинуты плавно. При необходимости отрегулируйте положение направляющих и окончательно закрепите их, ввернув дополнительные винты.

4. Прикрепите ручки к защитным накладкам CC, выровняв их по центру. Затем на каждую переднюю стенку Z наклейте полоску двустороннего скотча. Выровняйте фальшпанель в проеме, прижмите к передней стенке и выдвиньте ящик. Прикрепите фальшпанель к передней стенке саморезами, просверлите направляющие отверстия изнутри короба.

5. Рабочая поверхность должна быть хорошо освещена, поэтому мы закрепили на длинных кронштейнах Е четыре светильника с люминесцентными лампами. Замените пылесос и подсоедините его шланг к торцовочной пиле. Сделанный! Вы можете приступить к следующему проекту.

См. Также: Workbench с собственными руками — как сделать фотографии и рисунки

DIY Workbench для резки досок — чертежи

0003

* Точная ширина деталей зависит от модели торцовочной пилы (см. инструкцию в тексте).

Планки для оклейки крышки скамейки вырезаются из обрезков.

Обозначение материалов: П — сосна; ПЛ — фанера хвойных пород; ЭП — щит из сосновых досок. Дополнительно: дубовые или березовые дюбели нагелевые диаметром 12 и 19 мм; шурупы 32 мм для косых отверстий; шурупы по дереву 4,2×32,4,2×38,4,2×65 и 4,2×75 с потайной головкой; ручки-скобы; телескопические направляющие для ящиков.

Режущие инструменты: шлифовальный диск; сверло Форстнера диаметром 19 мм; шлицевая фреза 6 мм.

Детальный вид самодельного верстака:

СОВЕТ МАСТЕРА

Для получения хороших результатов правильно подготовьте доски.

Для этого проекта из широких досок (50×200 и 50×300 мм), а не брусков сечением 50×100 мм, выпиливались заготовки шириной 89 мм. Чем шире доски, тем больше можно получить прямослойной древесины радиального и промежуточного распила, которая выглядит лучше и стабильнее.

Купленные плиты имели влажность 14-1,5%. Они были слишком сырыми, и их не следует сразу пускать в эксплуатацию, так как при высыхании они могут коробиться. Поэтому сложили их в стопку с прокладками из реек сечением 20×20 мм, чтобы вокруг каждой доски мог свободно циркулировать воздух, и оставили сохнуть, пока влажность в древесине не снизится до 8% (на это ушло шесть недели). Затем мы разобрали доски на заготовки необходимой ширины и тщательно обрезали края, чтобы стыки были плотными.

Фанеру лучше покупать по мере необходимости. При длительном хранении он может погнуться или скрутиться. Фанерные детали, прикрепленные к рамам с помощью шурупов и клея, останутся плоскими.

При укладке досок планки стоек размещайте вертикально друг над другом. Чтобы доски в штабеле оставались ровными, нагрузите верхний ряд досок с помощью других досок.

НАКЛАДКИ СВОИМИ РУКАМИ — СОВЕТЫ ЧИТАТЕЛЯМ

Верстак вместительный

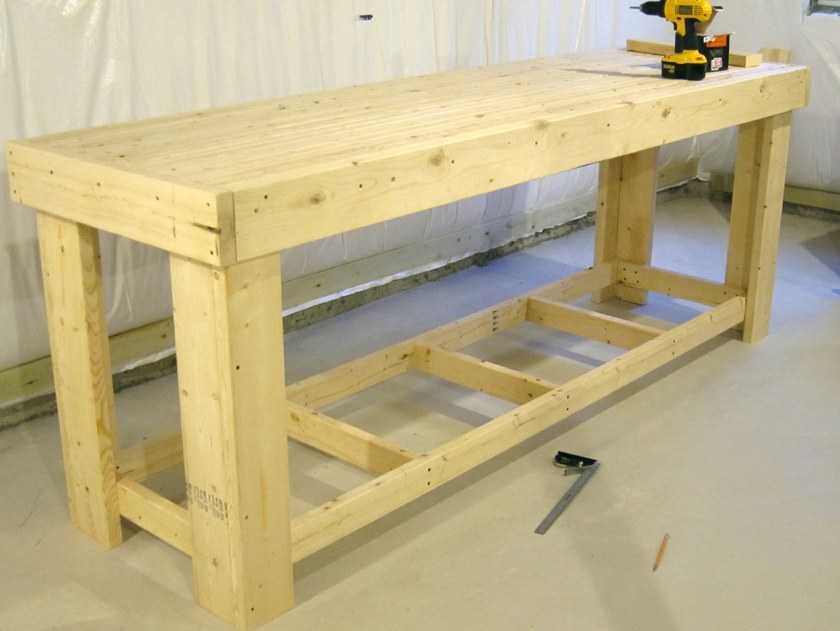

Давно хотел установить в мастерской верстак. Я рассмотрел много способов сделать этот дизайн. Определившись с размером и формой, сделал подходящий для себя вариант.

Из бруса сечением 8×4 см собрал верхнюю и нижнюю рамы для каркаса. Каждый размер 180 × 60 см. Из этого же материала сделал четыре стойки (ножки) длиной 120 см.

Длинными шурупами прикрутил ножки к нижней раме (фото 1), а затем закрепил на них верхнюю (фото 2).

Вырезал из листа березовой фанеры толщиной 120 мм две прямоугольные заготовки 21×200 см и, уложив одну на одну, склеил их между собой конструкцией ПВА (для фиксации использовал струбцины), это столешница. Щит прикручен к раме.

К одной из длинных сторон столешницы снизу прикрепил усиливающую накладку и тиски (фото 3). Чтобы столешница служила как можно дольше, из листа МДФ вырезаем для нее съемную крышку-панель размером 210х130 см.

Между верхней и нижней рамой каркаса из обрезков МДФ вмонтирован короб. Разделил его посередине на две части. Для каждого изготовил ящики нужного размера и закрепил их в нише с помощью выдвижных механизмов.

© Автор: Олег Никольский, г. Москва. Фото автора
