Как сделать вентиляцию в частном доме своими руками в ванной комнате: как сделать вентиляцию, виды, обратный клапан (+ фото)

Вентиляция в ванной комнате в частном доме необходима и обязательна

Вопросу вентиляции в частном доме надо уделить не меньше внимания, чем и в квартире, особенно, если он деревянный. Избыток влаги нанесет непоправимый вред, как деревянным предметам интерьера, так и металлическим, поэтому еще на стадии проектирования дома необходимо продумать подведение вентиляционных шахт, в первую очередь, к ванной комнате, туалету и кухне.

Естественная вентиляция в ванной комнате в частном доме

Для помещений дома на первом этаже вполне достаточно будет естественной вентиляции для обеспечения хорошего воздухообмена. Такая система вентиляции представляет собой скрытые вентиляционные шахты, на входе которых устанавливаются декоративные решетки. Для того чтобы неприятный запах не мог свободно распространяться из кухни, ванны и туалета в другие жилые помещения ставят обратные клапаны.

Приток свежего воздуха в санузел обеспечивается за счет специально сделанной щели под дверью или благодаря особой решетке в двери, а потом за счет разницы давлений в помещении и вентиляционном канале отработанный воздух выводится наружу.

Вентиляция ванных комнат считается приемлемой, если при ее работе достигаются нижеприведенные нормы:

• скорость движения воздуха – не более 0,3 м/сек;
• относительная влажность не должна превышать 65%;
• температура воздуха: в жаркие дни — +18, в холодные — +25;
• интенсивность воздухообмена: в ванной комнате — 25 м³/час, в совмещенном санузле — 50 м³/час, в душевой кабине — 75 м³/час.

Принудительная (искусственная) вентиляция

Большинство современных домов предусматривают размещение санузлов на каждом этаже, и естественная вентиляция на втором и третьем этажах уже не сможет обеспечить достаточный уровень циркуляции воздуха. Без установки вентиляторов на верхних этажах не обойтись, и, главное, надо подобрать оптимальный по всем параметрам вентилятор. Это уже будет принудительная вентиляция в ванной комнате в частном доме.

Наиболее подходящими для ванных комнат считаются осевые и центробежные вентиляторы. Первые из них целесообразно устанавливать в маленьких ваннах и лучше без джакузи, так как их мощность невелика. А вторые благодаря своей высокой производительности отлично справятся с избытком влаги в больших ванных комнатах, и зеркала не будут запотевать даже во время принятия ванны или джакузи. Но, несмотря на разницу в КПД, оба вида вентилятора имеют компактные размеры и эстетичный внешний вид, что позволит гармонично дополнить даже самый изысканный интерьер ванной комнаты.

Основные характеристики хорошего вентилятора

1. Мощность, от которой зависит производительность вентилятора, т.е. его способность откачивать определенный объем воздуха в час. Этот параметр при выборе вентилятора должен быть одним из основных, потому как прибор с недостаточной мощностью не сможет обеспечить достаточный уровень конвекции воздуха.Чтобы знать необходимую мощность вентилятора для своей ванны надо перемножить ее длину, высоту и ширину, получив тем самым объем. Значение объема умножаем на показатель кратности смены воздуха в помещении. Он задается строительными нормативами и зависит от показателя относительной влажности помещения и количества людей, пользующихся им. Для семьи из трех человек кратность воздухообмена в ванной комнате будет 5-6, для 5 человек – уже 8-10. Полученный результат – это требуемая мощность вентилятора, при которой в ванной комнате не будет повышенной влажности, неприятные запахи не будут застаиваться, а сантехника и облицовка не будут портиться.
2. Бесшумная работа. Выбирая вентилятор с высокой производительностью, не стоит бояться, что гул от него будет стоять как в самолете. Сегодня большой выбор бесшумных вентиляторов, в конструкции которых применяются звукопоглощающие материалы. Их уровень шума не превышает требуемого нормативами в 35 дБ.
3. Конструкция двигателя. Долгий срок службы, надежность и бесшумность работы вентилятора в большей степени зависит от конструкции его двигателя. Те, что компонуются на шарикоподшипниках, как раз смогут обеспечить вентилятор вышеперечисленными характеристиками, а на втулках – вряд ли.

Способы подключения вентилятора

• Совмещение работы вентилятора и света: при включении освещения ванной комнаты и прибор начинает функционировать, при выключении света – останавливается и он. При данном варианте подключения без таймера не обойтись. Воздух просто не сможет обновиться за короткое время пребывания человека в санузле. А таймер продолжит работу вентилятора на заданный промежуток времени, даже после отключения света;
• Отдельно от освещения. Устанавливается вторая клавиша для включения вентилятора рядом с клавишей для света при входе в ванную комнату.

Сегодня производителей вентиляторов много и каждый борется за своего покупателя, придумывая все более усовершенствованные модели. Они дополняют их всевозможными «интеллектуальными» устройствами для комфортного использования: датчиками влажности, таймерами, часами, датчиками движения, обратными клапанами, защитой от брызг. Такие «супер умные» вентиляторы, безусловно, дороже моделей, лишенных всех этих дополнительных функций, но настолько удобные в использовании, что не жалко и раскошелиться.

как сделать принудительную вытяжку, инструкция, фото, видео

Как сделать вытяжку в частном доме таким образом, чтобы было свежо, сухо и тепло? В туалете и ванной комнате этот вопрос особенно актуален. Рассмотрим устройство принудительной вытяжной системы своими руками. Материал снабжен видео и фотоинструкцией.

Содержание

• Естественная вентиляция
• Принудительная вентиляция
• Установка вентиляции своими руками
• Монтаж системы приточно-вытяжной вентиляции: видео
• Вентиляция в доме своими руками: фото

Естественная вентиляция

Естественный воздухообмен возможен за счет разницы плотности и температуры воздуха внутри помещения и снаружи дома. Сила тяги находится под влиянием:

• сечения каналов;
• наличия поворотов;
• направления и силы ветра;
• теплоизоляции системы и пр.

Такой тип вентиляции представляет собой специально устроенные вертикальные каналы. Система получила распространение благодаря относительно невысокой цене и простоте конструкции. Отсутствие сложных элементов и механических частей обуславливают надежность естественной вентиляции.

Сравнение работы систем вентиляции в доме

Обслуживание системы сводится лишь к периодическим осмотрам возможность уменьшить потери тепла. Свежий уличный воздух быстрее прогреется. Поток в системе естественной вентиляции не регулируется. Это может ухудшать микроклимат. Эксплуатация практически бесшумна.

Естественная вытяжка имеет и ряд недостатков. Например, зависимость от погоды. В летнюю жару, когда температура воздуха на улице может быть выше, чем в доме, такая вентиляция не справляется со своей прямой задачей. А зимой отмечаются значительные потери тепла. Также в помещение могут проникнуть насекомые или уличная пыль.

Подбирая диаметр вентиляционных каналов, необходимо учитывать величину воздухообмена. Для туалета достаточным считается 30 куб.м./ч, для ванной комнаты 50 куб. м. в час.

Принудительная вентиляция

Приточно-вытяжная система принудительной вентиляции включает теплообменник, фильтры и вентиляторы. Поступающий с улицы чистый воздух при необходимости нагревается и распределяется по комнатам. А загрязненный принудительно высасывается наружу. Такой тип вентиляции характеризуется высокой эффективностью и производительностью.

Принудительная вентиляция

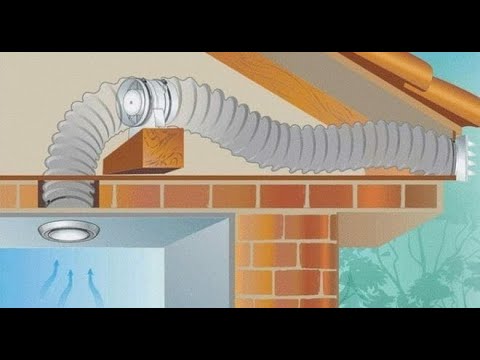

Для организации вытяжки в туалете и ванной комнате используют вентиляторы с подшипниками или на втулках. Второй вариант предпочтительнее, поскольку такое устройство работает тише и имеет более демократичную цену. Распространено подключение вентилятора к выключателю света. Тогда вытяжка начнет функционировать, как только зажжется лампочка. Или монтируют отдельный выключатель для вентиляции, располагая его на стене или на корпусе устройства.

Важно! Оснащая входной уличный канал вентиляционной системы фильтрами, необходим постоянный уход за ними. Их нужно  регулярно менять, поскольку загрязненный фильтр не позволит проходить в помещение достаточному количеству свежего воздуха. А скопившиеся в нем вещества могут стать источником размножения бактерий и вредоносных организмов.

Современные технологии позволяют оборудовать принудительную вентиляцию датчиками влажности воздуха. В этом случае механизм сработает, как только показатель содержания влаги достигнет указанного параметра. Но кроме удобства данный вариант имеет и недостаток. Например, вытяжка может сработать во время купания ребенка, создав ненужный сквозняк. Также существуют вентиляции с датчиком движения. Срабатывание их наступает, когда в комнату кто-то входит. Принцип действия тот же, что и при подключении к выключателю света, но стоимость датчика гораздо выше.

Совет. Дополнительно вентиляционная система ванной комнаты и туалета может быть оснащена таймерами. Т.е. появляется возможность задержки выключения после выхода из санузла.

Установка вентиляции своими руками

При выборе вентилятора необходимо обратить внимание на то, чтобы уровень шума не превышал 35 дБ.

Канальный нагнетатель центробежного типа с пониженным уровнем шума

По конструкции вентиляторы могут быть:

• осевыми;
• центробежными;
• центробежно-осевыми;
• диаметральными.

Первый тип вентиляторов монтируется, если система без каналов. Центробежное устройство имеет самую высокую производительность, но и работает громче прочих. Центробежно-осевой вентилятор отличается малым весом, тихой работой и высокой эффективностью. Воздуховод для частного дома может быть в виде:

• гофрированной трубы;
• короба из профиля;
• круглого или прямоугольного пластмассового изделия.

Вытяжной центробежный вентилятор

Если принудительная вентиляция организуется только в санузле, а все прочие комнаты планируется проветривать, то целесообразно смонтировать простую безканальную систему. Перед установкой вентилятора необходимо отключить электричество. Обычно на устройстве имеются специальные клеммы для крепления. Привинчивать что-то саморезами обычно не требуется. Присоединение к сети электропитания проводят с помощью нового двужильного провода.

Но если нужно обеспечить принудительную вентиляцию во всем доме, необходимо приобретение специального оборудования. Его чаще всего располагают на чердаке или в технических помещениях. Оно представляет собой агрегат, обеспечивающий подачу чистого и вывод загрязненного воздуха, фильтрацию, нагрев. Рассчитать мощность можно опираясь на количество жильцов, размеры дома, материал стен. Обычно достаточно 150-600 куб.м./ч. Современные воздуховоды собираются по принципу конструктора и могут быть замаскированы навесными или натяжными потолками.

Вентилятор с обратным клапаном

Нормально работающая вентиляция имеет огромное значение для микроклимата дома. Особенно важен хороший воздухообмен в ванной комнате и туалете. Ведь двери в этих помещениях часто держат закрытыми, а уровень влажности высокий. Чтобы избежать появления плесени на стенах, грибка и прочих неприятностей необходимо позаботиться о качественной вытяжной системе.

Монтаж системы приточно-вытяжной вентиляции: видео

Вентиляция в доме своими руками: фото

Как сделать вентиляцию в доме своими руками.

Как сделать вентиляцию в доме. Виды вентиляционных систем. Как обустроить вентиляцию в частном доме своими руками.

28 января. Ремонтно-строительные работы Просмотров 1182. Комментарии к записи как сделать вентиляцию в доме своими руками Нет

Жизнь даже в самом просторном и фешенебельно обставленном доме может превратиться в дневной кошмар, если нет высоко- качественная вентиляция. Этот, казалось бы, незначительный предмет способен свести на нет все удобства и значительно сократить срок службы самого здания. Чтобы обезопасить себя от этого, следует заранее позаботиться о вентиляции в частном доме.

Варианты вентиляции

Если вентиляция в вашем доме работает слабо или не работает совсем, не удивляйтесь, что со временем в углах вырастет плесень, на окнах вырастет конденсат, а головная боль от встречного воздуха выведет вас на экран. все чаще. Вентиляция жилых помещений крайне важна, поскольку максимально сохраняет не только вашу недвижимость, но и ваше здоровье.

Существует множество способов классификации систем: по способу движения воздушных масс, назначению, функциям и т. д. Но если вы не собираетесь заниматься монтажом вентиляции профессионально и превратить это дело в свое хобби, изучить все досконально необязательно. Достаточно знать, что системы вентиляции могут быть естественными и принудительными. Первая функция за счет перепада давления. Еще из школьных уроков физики и экологического образования известно, что ветер – это природное явление, возникающее в результате движения воздуха из области повышенного давления в область пониженного. Такое природное свойство и легло в основу создания естественной вентиляции, когда отработанный воздух (высокого давления) через специальные отверстия в стенах движется по трубам наружу (область низкого давления).

Чтобы наглядно понять, что такое естественная вентиляция в доме, вспомните любую городскую квартиру, а точнее вентиляционную решетку на кухне. Отверстие для вытяжного воздуха размещают на кухне и в ванной, так как эти помещения самые влажные в доме, а потому требуют регулярного проветривания. Но часто в старом или неграмотно спроектированном многоквартирном доме вентиляция слишком слаба и не справляется со своей задачей. Что делать в этом случае, мы расскажем чуть ниже.

С естественной системой вентиляции все понятно, осталось разобраться с принудительной. Как уже можно было догадаться, воздух в такой системе движется принудительно, то есть за счет разнообразных усилителей. В основном это специальные вентиляторы, которые работают и нагнетают воздух в трубопровод. От того, в какую сторону вентиляторы выталкивают воздушные массы, вентиляция разделяется на приточную и вытяжную. Приточная подает в дом только свежий воздух, вытяжная – только удаляет отработанный. Практическому владельцу сразу станет очевидно, что по отдельности такие системы совершенно непроизводительны, а потому гораздо эффективнее использовать их вместе. Это достигается за счет смешанной системы вентиляции или судового выхлопа.

По способу движения воздушных потоков вентиляция может быть канальной и бесканальной. В первом случае воздух движется по трубам (каналам), во втором — проникает через вентиляционные отверстия в окнах и дверях.

Как выбрать вентиляцию?

Итак, информации мы дали не мало, но у неискушенного человека голова уже пойдет кругом от многообразия типов систем. А какой подойдет для дома, квартиры, каркасного коттеджа? Прежде всего, следует понимать, что любой способ имеет свои преимущества и недостатки, но суть каждого заключается в обеспечении регулярного воздухообмена — замены отработанных масс, обогащенных парами воды и углекислым газом, на свежий кислород. Сразу вопрос – сможет ли система естественной вентиляции обеспечить должный воздухообмен в многоэтажке советской застройки, расположенной в центре мегаполиса? Естественно, нет, однако в таких домах проживает большинство горожан. Отсюда вывод, что выбор системы должен зависеть от расположения дома, его размеров, чистоты воздуха снаружи, потребностей и количества жильцов.

Самый простой способ обеспечить дом свежим воздухом — проветрить помещение. Летом помогает, а зимой лишний раз окно открывать не хочется. Более того, многие жители многоквартирных домов старого типа плотно затыкают все щели в окнах и балконных дверях, чтобы согреться. Вентиляционные шахты в таких зданиях довольно старые и уже превратились в вытяжку изнутри пыли и грязи. Такие засоры значительно уменьшают диаметр венткала и отрицательно сказываются на эффективности системы. Варианты решения Некоторые: Прочистить вентиляционную шахту, установить вспомогательное устройство для притока свежего воздуха в дом.

В случае с частными домами ситуация иная – здесь нужно потрудиться, чтобы уметь рассчитать, спроектировать и установить правильную вентиляцию в доме. Если у вас нет опыта в подобной сфере, а мастеров звать не хочется, придется изучать теорию и разбираться в принципе работы систем. Так, для частного дома понадобится как минимум пара вытяжек для эффективного воздухообмена – на кухне и в ванной. Заниматься планировкой системы следует до строительства самого дома, но установка возможна и для сданного дома.

Несколько советов по выбору домашней системы вентиляции:

1. Если вы живете в старой многоэтажке, скорее всего, вентиляционная шахта забита и работает не на полную мощность. Договоритесь с соседями по подъезду о вызове мастера по уборке или установите отсечной вентиль.
2. Если вы решили установить в квартире отсечной клапан, но при этом живете в центре города или возле трассы (в районе с грязным воздухом), выбирайте модель с хорошим фильтром, чтобы не дышать выхлопом .
3. Для частного дома необходимо как минимум две вытяжки (кухня, ванная). В этом случае целесообразно установить смешанную систему вентиляции (тонко-вытяжную).
4. Для экономии электроэнергии и лучшей термостойкости систему вентиляции в частном доме следует оборудовать рекуператором. Это специальное устройство, которое нагревает поступающий холодный воздух с улицы за счет тепла отработанного воздуха из дома.
5. Если вы живете в частном частном доме, то там нет необходимости в приточной вентиляции. В этом нет необходимости – деревянные стены сами справятся с воздухообменом, а в доме всегда будет свежесть и тепло. Другое дело, если вы живете в доме из кирпича, бетона или сип-панелей. Такие стены «не дышат», а потому вытяжной воздух следует выводить принудительно.

Вентиляция своими руками

В этой главе мы расскажем, как и зачем делать расчеты системы вентиляции, а также как создать качественный воздухообмен в обычной квартире.

По сути, устройство вентиляции в доме сводится к созданию перепада давления, но при этом потоки воздуха должны соответствовать некоторым требованиям:

1. Их движение должно быть равномерным, без рывков и завихрений. Это достигается в основном за счет круглых вентиляционных труб подходящего сечения.
2. Сквозняков быть не должно (узкие регулируемые потоки воздуха, температура которых ниже комнатной).
3. Необходимо обеспечить полноценный воздухообмен в каждом помещении. Нормы воздухообмена зависят от эксплуатационных характеристик помещения, его объема и площади. Так, для жилых помещений этот показатель должен быть не менее 3 м³/ч на 1 м², а для помещений с повышенным уровнем влажности (кухня, ванная) – не менее 60 м³/ч.

Может показаться, что объемы слишком большие, но при расчете рекомендуется их немного увеличить «о запасе». На самом деле поток воздуха со скоростью 2 м/с сможет растушевать свечу по торту, но мы практически не ощущаем на коже.

Вентиляционный расчет

Расчет системы вентиляции нужен тогда, чтобы понять, каким должен быть подменён объём воздуха в определённый промежуток времени (1 час), чтобы в помещении всегда было сухо и свежо. На основании этих данных становится понятно, какой диаметр воздуховода нужен для удаления отработанного воздуха из помещения и замены его свежим.

Расчет вести можно по кратности воздухообмена или по более простой схеме — по площади помещения. Кратностью воздухообмена называют величину, обозначающую количество отводимого свежего воздуха за 1 час. Например, если кратность равна 1, значит 1 раз воздух надо подменивать 1 раз, если 0,5 значит половину отработанного воздуха подменивать на свежий и т.д. Кратность воздухообмена зависит от специфики помещения. Подробно это описано в СНиП 2.08.01-89.

Для расчета количества заменяемого воздуха используйте формулу: L = N * V, где N — кратность, V — объем помещения.

Однако новичку проще рассчитать вентиляцию по площади помещения. По этому методу на каждый 1 м² площади должно выделяться 3 м³/ч свежего воздуха, независимо от количества проживающих в доме людей.

Секция воздуховодов

На основании полученных данных можно подобрать диаметр сечения воздуховодов для подвода и подачи воздуха в дом. Размеры воздуховода влияют на такие показатели, как скорость и объем привода воздуха. Если канал будет слишком узким, он не справится с воздухом, и помещение будет сбрасываться и стоять. И наоборот, если поставить слишком широкий канал, воздух будет слишком быстро сменяться, и в помещении всегда будет прохладно, поэтому зимой не получится.

Прежде чем приступить к расчету сечения воздуховода, необходимо уточнить, вытяжка естественная или принудительная. В первом случае скорость воздушных потоков должна быть не более 2 м/с, во втором — не более 6 м/с для магистрали и 3-4 м/с — для ответвлений.

Для упрощения расчетов используйте следующую таблицу:

По вертикали отложить поток воздуха (L), закруглить в большую сторону (с запасом). Затем по горизонтали найдите подходящую для вашего случая скорость воздуха, и на пересечении столбцов будет видно, какой воздуховод для этого подходит. Например, если расход воздуха 250 м³/ч, а максимальная скорость 5 м/с, то для создания вентиляции понадобится воздуховод диаметром 140 мм.

Полезный совет: В таблице также приведены значения для прямоугольных воздуховодов, но практика показала, что аэродинамика круглых изделий значительно лучше — нет деражей, и воздух движется свободно.

Схема вентиляции

После расчета можно приступить к созданию детального чертежа, на котором должны быть отображены трасса воздуховодов, расположение вентиляционных решеток, рекуперации, вентиляторов и т.д. Схема вентиляции дома новичка будет достаточно сложной и избежать ошибок вряд ли получится, поэтому этот участок работы рекомендуется доверить специалисту. В остальном он фактически справится сам, но немалая доля успеха зависит от грамотной компоновки.

Если вы все же хотите потренироваться, нарисуйте схему сами, а затем покажите ее знающему человеку, способному увидеть и исправить возможные ошибки. Что нужно знать, чтобы создать вентиляцию дома своими руками? Прежде всего, запомните главное правило – самые влажные и «грязные» помещения должны находиться в конце вентиляционной цепочки. То есть воздух должен «выгонять» из сухих и чистых помещений, например, сначала выходит, потом детская, гостиная, ванная и кухня.

Отверстие забора отработанного воздуха должно быть удалено на крыше на определенную высоту. Чтобы определить, сколько каналов потребуется для стандартного воздуховода, предлагаем воспользоваться приведенной ниже таблицей. Методом простой пропорции рассчитаем пропускную способность для любых каналов. Например, труба диаметром 150 мм и длиной 4 м будет пропускать около 33 м³/ч.

Величина эфирного обмена вам уже известна, теперь снизьте ее на пропускную способность, чтобы получить необходимое количество каналов. Стоит отметить, что это самый примитивный метод расчета, не учитывающий другие параметры, влияющие на эффективность вентиляции (теплоизоляция шахты, направление и сила ветра и т. д.).

Для снижения негативных атмосферных воздействий (энергии ветра) выход вентиляционных шахт следует располагать над кровельным покрытием. Например, если уклон менее 12°, конец вентиляционной трубы следует поднять на 60 см над коньком. В любом случае следует учитывать расстояние между миной и коньком. Так, если труба оканчивается в метре от высшей точки кровли размаха, она должна быть выше конька не менее чем на 50 см, а если вынос составляет 1,5-3 м, то дебит шахты должен быть снижен с скейт.

Полезный совет: Теплоизоляция системы вентиляции позволит поддерживать мощную тягу круглый год, предотвратит выпадение конденсата, повысит звукоизоляцию (ветер не будет гудеть в трубе).

Вспомогательные методы

Напоследок расскажем об одном народном способе повышения эффективности естественной вытяжной вентиляции дома или квартиры. К этому решению прибегают, если вентиляция слишком слабая и не справляется с воздухообменом.

Полезный совет: Для проверки работоспособности вентиляции дома зажгите свечу и принесите ее на место проведения — если в нее резко «засасывает» пламя, значит, система работает хорошо, а если огонь только спорный, то значит мина забита и не работает.

Самый распространенный вариант – установка приточного клапана вентиляции. Принцип его работы достаточно прост – он подает свежий воздух с улицы, в результате чего использованные воздушные массы принудительно выталкиваются через отверстия в стене на кухне или в ванной комнате. Для городских квартир лучше купить вентиль со встроенным фильтром. Его рекомендуется устанавливать возле окна, чтобы было удобно время от времени заменять фильтр. А зимой поступающий холодный воздух не создает дискомфорта, клапан можно установить за батареей или рядом с ней.

Для дополнительной вентиляции помещения можно установить стеклопакеты со специальными вентиляционными зазорами. Даже в закрытом состоянии они обеспечивают приток свежего воздуха и удаление отработанного.

Сделать приточную вентиляцию в доме или обустроить смешанную систему с «нуля» довольно сложно для неопытного хозяина, поэтому можно изучить материалы, выполнить часть работ, но разработка и создание схемы возлагается на специалист. Если вентиляция уже есть, но работает слабо, есть ли смысл опробовать вспомогательные методы повышения ее производительности.

«Беление потолка своими руками Декоративные кустарники для дачи: сорта»

Как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками. Как сделать вентиляцию своими руками: варианты, схемы, материалы

18 декабря. Полезные советы Просмотров 553. Комментарии К записи как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками №

Современные дома для энергосбережения прогреваются до такой степени, что становятся похожими на закрытый термос. С одной стороны, это очень хорошо, так как теплопотери сводятся практически к нулю, а с другой – формирует проблему частичного или полного прекращения вентиляции помещения. Отсутствие нормальной циркуляции свежего воздуха может стать причиной образования в доме конденсата, сырости, грибка, что сказывается не только на состоянии помещения, но и на здоровье людей. Чтобы решить эту проблему, вам придется самостоятельно менять систему вентиляции в доме. О том, как сделать вентиляцию своими руками, расскажем далее.

Варианты вентиляции: преимущества и недостатки каждого типа вентиляции

Существует несколько типов вентиляционных систем, которые устанавливаются в частных домах:

• Система естественной вентиляции.
• Система принудительной вентиляции.
• Смешанный тип, имеющий как секции с естественной, так и с принудительной вентиляцией.

Рассмотрите Подробнее Особенности:

• Принцип работы естественной вентиляции основан на разнице температур на улице и в помещении, а также на разнице давления. Для функционирования системы в помещении устанавливаются вентиляционные каналы, по которым движется воздух. Преимуществом естественной вентиляции является ее автономность. Движение воздуха в элементах обеспечивается только физическими процессами, поэтому происходит почти всегда. Благодаря этому в помещении обеспечиваются комфортные условия для человека. Недостатком этой системы можно считать зависимость от погодных условий. При сильном ветре тяга в вентиляционных каналах пропадает, и движение воздуха прекращается. Также на снижение тяги в каналах может воздействовать тепло. В таких условиях приток свежего воздуха в помещение может вообще прекратиться, что негативно скажется на здоровье находящихся в нем людей.

• Принудительная вентиляция. В основном применяется в общественных местах, где естественная вентиляция не может обеспечить нормальный приток свежего воздуха. Состоит из двух частей. Первый из них отвечает за подачу воздуха в помещение, а второй – за его выкачивание наружу. Преимуществом систем принудительной вентиляции является их высокая производительность, независимость от погодных условий, возможность использования фильтров для очистки воздуха. Из недостатков следует отметить зависимость от подачи электричества (вентиляторы и калориферы без него просто не будут работать), большое энергопотребление, шум при работе. Самым главным недостатком систем принудительной вентиляции является их стоимость.
• Смешанные системы. Они сочетают в себе естественную и принудительную системы. Например, при нормальном оттоке воздуха, но недостаточном его притоке (из-за герметизации помещения) можно установить систему нагнетания воздуха, а удаление старого может происходить через вентиляционный канал. Если приток воздуха через естественные отверстия (окна, двери) нормальный, а отток плохой, можно использовать вытяжку.

Энергосбережение для вентиляции своими руками

Экономьте тепло и электроэнергию при работе с естественной или принудительной вентиляцией. Особенно это касается работы форсированных систем.

• Таким образом, используя рекуператор, можно существенно сэкономить на нагреве подаваемого воздуха. Правда, стоит отметить, что стоимость вентиляции с рекуперацией воздуха намного выше.
• Автоматизация вытяжки и нагнетателей также может сделать процесс вентиляции помещения более эффективным.
• Даже простая вентиляция с естественной вентиляцией может сэкономить энергию. Так, через открытое окно в помещении до полного обновления по воздуху уйдет около 40 минут. При сильном холоде за это время придется охлаждать стены возле окна и откосы. Это увеличит поступление тепла на отопление, а также может стать причиной образования конденсата на окнах. В свою очередь, при открытом окне обновление воздуха идет гораздо быстрее, что не дает охлаждаться стенам и долам.

Расчет мощности системы вентиляции своими руками

Для полноценного использования системы вентиляции в частном доме необходимо правильно произвести ее параметры.

Для этого используется несколько методик:

• По площади помещения. Этот прием является самым простым и наиболее часто используемым в частном строительстве. Расчет мощности вентиляционной системы осуществляется в зависимости от размеров помещения. По инженерным расчетам на 1 м ² Должна быть не менее 3 м ³ в час. То есть для дома на 100 м ² необходимо 300 м ³ в час свежего воздуха. Этот расчет очень приблизителен и не учитывает количество проживающих в номере человек, а эта цифра очень важна.
• Согласно санитарным нормам. Существует методика расчета необходимого количества свежего воздуха в зависимости от типа помещения. Так, для спален и гостиных этот показатель равен 2 м ³ /1м ² в час, а для кухни или ванной этот показатель составляет 15 м ³ /1м ² в час. Так, для дома, в котором от 4 до 20 м комнаты ² кухня 15 м ² туалет и 5 м ² потребность в свежем воздухе равна (4 х 20 х 2 + 15 х 15 + 15 х 5 ) = 460 м ³ в час.
• По количеству постоянно проживающих. имеет свои правила воздухообмена в зависимости от количества проживающих в доме людей для каждой комнаты. Для расчета по этому методу используется специальная таблица.

Расчет системы электроснабжения, можно переходить к расчету воздуховодов и вентиляционных отверстий. С этой целью используется аналогичный специальный стол. Для расчета этого показателя необходимо знать, что для естественной вентиляции нормальная скорость воздуха внутри вентиляционного канала составляет 1 м/с, тогда как для принудительной вентиляции этот показатель может быть от 3 до 5 м/с.

При расчетной потребности в свежем воздухе в птичнике 460 м ³ в час минимальное сечение канала при естественной вентиляции должно быть 250 х 500 мм, при использовании принудительной вентиляции — 200 х 250 мм.

Как сделать вентиляцию в частном доме

Основные материалы и оборудование для монтажа вентиляции своими руками

Для установки вентиляции в здании необходимы следующие материалы:

• Вентиляционные каналы (воздуховоды). Изготавливаются из оцинкованной стали или пластика. Сечение вентиляционного канала может быть как круглым, так и квадратным.
• Решетки вентиляционные. Выбор сеточных моделей в настоящее время очень высок. Грозные стальные изделия времен СССР давно канули в Лету. Теперь вы можете подобрать массив пластика для любого размера воздуховода или вентиляционных каналов. Различные дизайнерские решения при изготовлении этих материалов позволяют подобрать их под общий интерьер помещения.
• Капоты и нагнетатели. Эти устройства используются в системах принудительной вентиляции. Они представляют собой лопастные или роторные вентиляторы, обеспечивающие приток свежего или вытяжного воздуха.
• Воздухонагреватели (калориферы). Применяется при приточной вентиляции, чтобы не снижать температуру в доме.
• Рекуператоры воздуха. Применяются в системах принудительной приточно-вытяжной вентиляции. Внутри устройства находится теплообменник, в котором удаляемый из помещения воздух нагревает свежий. Таким образом, можно значительно снизить затраты электроэнергии на ее обогрев. Однако стоит отметить, что рекуператоры работают до определенных температур окружающей среды. При наступлении заморозков воздух необходимо прогревать.
• Кассетные фильтры. Служат для фильтрации корма с улицы.
• Шумоподавители. Устанавливается для снижения уровня шума от работающего вентилятора.

Особенности и правила организации вентиляции в жилом доме

• Устройство вентиляционных каналов осуществляется на этапе строительства дома. Минимальный размер каждого из них должен быть 130х130 мм.
• Минимальная высота трубы над коньком крыши должна быть 500 мм. В противном случае может произойти нарушение тяги, что приведет к остановке циркуляции в помещении.
• Вентиляционные каналы расположены насколько возможно ближе к середине дома. В этом случае воздух из всех помещений будет отводиться равномерно.
• Толщина наружной части вентканала должна быть не менее 2,5 кирпича. В противном случае он может остыть и начать подсасывать уличный воздух.

Разработка схемы вентиляции своими руками

При разработке схемы вентиляции необходимо учитывать потребность помещения в свежем воздухе. Так, для спальни достаточно воздухообмена в 2-4 м ³ в час, а для кухни или прачечной нужно 10-15 м ³ . В среднем на 1 м ² Общая площадь требует притока свежего воздуха не менее 3 м ³ в час.

Проектирование систем вентиляции выполняется в следующем порядке:

• Выбор наиболее оптимального решения по организации вентиляции в доме.
• Разработка решения с учетом требуемой величины воздухообмена, подбора элементов системы (трубопроводы, вентиляторы и т.д.).
• Подготовка необходимых чертежей.
• При разработке системы вентиляции необходимо учитывать уровень шума, который будет производиться работающими турбинами. Так что ставить в спальню или детскую турбину с рекуператором смысла нет. Размещать их лучше на первом этаже либо в отдельной комнате.
• Все элементы системы должны быть доступны для обслуживания или ремонта. Не стоит прятать воздуховоды под натяжной потолок, лучше использовать для этого съемные короба, которые вам нужно предусмотреть.
• Размещение элементов системы должно соответствовать основному принципу: Свежий воздух подается в жилые помещения, а отработанный — выводится через технический. Поэтому вентиляционные каналы располагают в санузлах, кухнях, кладовых, прачечных, а приток обеспечивается через спальни, холлы и т. д.
• Не допускается вынос вытяжного санузла и кухни в один вентканал. При нарушении циркуляции воздуха бактерии из туалета могут попасть на кухню.
• При прокладке вентиляционных каналов их обязательно утепляют теплоизоляционными материалами. Их толщина должна быть не менее 50 мм.

Поэтапная инструкция по установке вентиляции в доме своими руками

Для нормального функционирования вентиляции необходимы оптимальные условия притока и оттока воздуха. При строительстве дома необходимо предусмотреть наличие вентиляционного канала или нескольких, сечение которых было бы достаточным для оттока воздуха. Соорудите вентиляционные каналы в месте расположения хозяйственных помещений (санузел, кухня, кладовая), так как именно через них происходит отток воздушных масс.

Порядок работы:

1. В первую очередь необходимо рассчитать мощность вентиляции одним из приведенных выше способов. Для расчетов подходит следующая таблица:

2. Далее из кирпича выкладываем вентиляционные каналы. Если на этапе строительства этого не было сделано, вентиляционные каналы можно установить из оцинкованной стали. Однако их внешние части необходимо утеплять.

3. При недостаточном воздухообмене можно установить вытяжные вентиляторы в санузлах и на кухне.

4. Если дом оборудован металлопластиковыми окнами и герметически утеплен, ни о каком воздухообмене не может быть и речи. Для этого необходимо обеспечить естественный или принудительный приток воздуха.

5. Для организации естественного притока используются различные приточные клапаны. Клапаны устанавливаются только в жилых помещениях.

6. Обычно клапан устанавливается под подоконником над радиатором отопления. В этом случае обеспечивается наилучшая конвекция. Для того, чтобы установить триммерный клапан, необходимо:

• с помощью алмазной коронки и перфоратора просверлите отверстие в стене. Сделайте его под небольшим уклоном в сторону улицы. Это делается для того, чтобы образовавшийся конденсат выводился, а не попадал в само устройство;
• , затем труба вставляется в отверстие. Снаружи стена вровень, а изнутри – с выступом от стены около 10 мм;
• зазор между стеной и трубой — пенопласт;
• снаружи установлена ​​защитная решетка;
• на внутреннюю часть, заслонки клапана, а так же фильтры. Количество клапанов в доме зависит от их производительности и необходимого количества свежего воздуха.

7. При недостаточном естественном притоке воздуха устанавливаются нагнетатели (достаточно мощные вентиляторы). Это можно сделать по следующей схеме:

8. Для того чтобы помещения не охлаждались воздухом с улицы, системы приточной вентиляции оборудуются рекуператорами или электронагревателями.

Основные схемы движения воздуха при монтаже вентиляции своими руками

При монтаже вентиляции в жилом доме своими руками необходимо придерживаться основных схем движения воздуха:

• Приток свежего воздуха в помещение следует обеспечивать через окна, специальные клапаны, а при их отсутствии — с помощью нагнетателей, только в жилых помещениях.
• Удаление воздуха по вентиляционным каналам, с использованием вытяжных и других подобных устройств осуществляется только через служебные помещения.
• Для каждого служебного помещения необходима организация отдельного вентиляционного канала.
• Для лучшей циркуляции воздуха внутри дома между межкомнатными дверями и полом должен быть технологический зазор не менее 20 мм.

Особенности вентиляции хозяйственных построек

Как правило, в хозяйственных постройках, особенно если они не отапливаемые, система вентиляции монтируется редко. Необходимость в циркуляции воздуха есть только в местах хранения продуктов: погребах и сараях, а также в гаражах, где скопление паров топлива и отработанных газов может быть опасным для здоровья.

• Для погреба обычно устанавливают приточно-вытяжную вентиляцию естественного действия. Так как воздух в погребе практически никогда не остывает до нулевых отметок, разница температур и давления будет циркулировать воздуху.
• Для гаража такая система может не подойти, так как естественная вентиляция не всегда справляется с отработанными газами и влагой, которая «приходит» с автомобилем. В этом случае лучше установить дополнительную вытяжку.
• В кладовых чаще всего оборудуются специальные вентиляционные окна или устанавливаются вытяжные вентиляторы.

Система вентиляции своими руками: видео

« Ремонт мягкой кровли своими руками.
