Разводка труб в ванной комнате и туалете своими руками: примеры схем

Самостоятельный монтаж трубопроводов в ванной комнате и туалете должен начинаться с составления схемы. Учитывается тип водоснабжения, материал изготовления комплектующих, расположение сантехнических приборов. Правильная разводка труб в ванной может быть стандартной, для типовых помещений, или сделана по индивидуальному проекту.

Содержание

1. Зачем разрабатывать схему разводки
2. Как разработать схему разводки водопровода
3. Как выбрать трубы?
4. Пластиковые трубы
5. Металлопластиковые трубы
6. Стальные трубы
7. Примеры схем разводки их виды
8. Типы разводки инженерных коммуникаций
9. Разводка последовательного типа
10. Коллекторный тип разводки
11. Выбираем подходящий способ монтажа
12. Последовательность работ по укладке труб
13. Монтаж канализации

Зачем разрабатывать схему разводки

Главная задача – обеспечить подачу горячей и холодной воды к сантехническим приборам и отвод канализационных стоков. Это повлияет на удобство использования ванной, оптимизацию свободного пространства, возможность обслуживания и ремонта системы. Расположение трубопроводов должно отвечать требованиям СП 30.13330.2012. Это относится к автономной и центральной канализации, водоснабжению.

Преимущества составления схемы разводки труб в ванной комнате:

• Правильный расчет количества материалов, комплектующих.
• Привязка к гидравлическому расчету системы водоснабжения дома, квартиры.
• Разработка плана выполнения работ, поэтапная реализация.
• Учет возможности подключения дополнительных сантехнических приборов, изменение их расположения в помещении в будущем.

Дешевый и быстрый вариант . Это удобно для типовых домов и квартир, работы можно сделать по шаблону. Но для зданий, построенных по индивидуальному проекту, новостроек и на даче лучше составить новую схему. Так можно избежать ошибок, оптимизировать подачу горячей и холодной воды, обеспечить эффективное водоотведение стоков.

Читайте также:

Схемы разводки водоснабжения в частном доме своими силами
При строительстве обязательно встанет вопрос о водоснабжении в частном доме. Если рядом проходит центральный водопровод, нужно получить технические условия, разрешение на подключение и провести…

Важно: для формирования схемы расположения магистралей нужен точный план помещения. Учитывается схема монтажа (скрытая, открытая), материалы окончательной отделки ванной.

Как разработать схему разводки водопровода

План помещения лучше составить самостоятельно, или доверить это квалифицированным специалистам. Если в квартире (доме) выполняется ремонт, нужно убрать все декоративно-защитные материалы. Прокладка инженерных систем – это второй этап ремонта после гидроизоляции ванной и туалета. Если делать замеры без демонтажа плитки или деревянных конструкций, можно ошибиться в расчете высоты расположения трубопроводов, канализационных магистралей.

Читайте также:

Как спрятать трубы в туалете
Современный туалет с модной отделкой совсем не украшают выставленные на показ водопроводные трубы и стояки канализации. На фоне изящной сантехники из белоснежного фаянса и керамики открытые на все…

Этапы разработки схемы разводки труб в ванной комнате.

1. Составление плана помещения.
2. Прокладка трубопроводов с учетом точек подключения к общедомовой сети и расположения сантехнических приборов.
3. Учет расположения приборов учета (счетчиков) горячей и холодной воды.
4. Места установки запорной и регулирующей арматуры – краны, обратные клапаны.
5. Фильтры для воды.
6. Расчет количества и расположения фитингов поворотных и разветвляющих (тройников) компонентов.

Для отопления делается отдельная схема. Стандартная – установка полотенцесушителя. Но для создания комфортных условий возможно обустройство теплого водяного пола, монтаж радиатора отопления.

Читайте также:

Самостоятельно прячем трубу в ванной комнате
Каким бы оригинальным ни было оформление ванной комнаты, открытые трубы портят весь внешний вид. Однако, исправить этот недостаток реально, скрыв инженерные коммуникации. При этом совершенно не…

Важно: трубы отопления, канализации и водоснабжения не должны соприкасаться друг с другом. Расстояние между ними должно быть не менее 8-10 см.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

• Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
• . По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
• Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

, что важно для систем водоснабжения. Чем он меньше, тем больше напор. Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

• Длительный срок эксплуатации, до 30 лет
• Нет коррозии
• Быстрый монтаж
• Хорошая термоизоляция

• Температурное расширение, нужны компенсаторные петли
• Часть разрушается под воздействием солнечных лучей
• Для соединения нужен сварочный аппарат

Читайте также:

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов
Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

• Непроницаемы для кислорода, не будет завоздушивания
• Механическая стойкость
• Для установки муфт не нужны специальные приспособления
• Минимальный радиус изгиба до 5 диаметров

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

Стальные трубы

• Высокая прочность
• Работа в системах с высоким давлением
• Хорошая герметичность, нет завоздушивания

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

1. Счетчик холодной воды.
2. .
3. Система фильтрации с элементами грубой и тонкой очистки.
4. Стиральная машина.
5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

• при одновременном включении воды возможно снижение напора;
• установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
• возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

• стабилизация давления в системе;
• возможность отключения одного или нескольких приборов;
• схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.

Выбираем подходящий способ монтажа

В современных ванных комнатах все инженерные коммуникации скрыты. Для реализации этого можно использовать фальш-панели или делать штробы в стенах. Альтернатива – открытая прокладка при разводке труб в ванной. Она менее эстетична, но для нее потребуется меньше усилий и времени. Это может сделать самостоятельно, без помощи сантехника.

Для выбора способа необходимо проанализировать плюсы и минусы каждого.

• Открытая прокладка. Все инженерные коммуникации монтируются к стене или полу. Это дает возможность сделать установку даже после окончательного ремонта. Преимущества – постоянный контроль за состоянием, минимальная стоимость, возможность оперативного ремонта. Недостатки – вероятность механического повреждения, трубопроводы портят внешний вид комнаты.
• Скрытая схема прокладки. Для прокладки в стенах или полу делают штробы. Однако есть ограничения – их нельзя делать в несущих стенах. Альтернатива – монтаж поверх стены, последующая установка фальш-панели. Преимущества – снаружи остаются только точки подключения к приборам, невозможно повредить трубы. Недостаток – трудоемкость монтажа.

В некоторых случаях можно совместить два способа. Часть коммуникаций остается открытой, остальные закрываются декоративными материалами. Это актуально, если одна из стен ванной несущая.

Важно: ширина и глубина штроб должна быть больше диаметра труб на 2-3 см. Это необходимо для компенсации теплового расширения.

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

1. Разметка и порезка труб согласно схеме.
2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
3. Установить хомуты для фиксации.
4. Монтаж труб нужно делать от центрального стояка.
5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
7. Запуск воды, проверка отсутствия протечек.
8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Монтаж канализации

В большинстве домов и квартир обустраивается безнапорная канализация. Поэтому на схеме разводки труб отмечается . Для магистралей диаметром 50 мм он составляет 30 мм на 1 м. п. Уклон делается в сторону центрального стояка.

Как правильно развести трубы канализации в санузле:

• Диаметр сливной трубы унитаза такой же, как у стояка. Обычно он составляет 110 мм.
• Унитаз подключаются к центральному стояку напрямую.
• Диаметр остальной разводки труб – 50 мм.
• Магистрали канализации должны находиться ниже трубопроводов водоснабжения.
• Начиная от центрального стояка диаметр труб может уменьшаться, но не увеличиваться.
• Через каждые 50-70 см рекомендуется установить ревизионные люки. Это нужно для контроля состояния системы, прочистки. Рука должна свободно проходить в люк.

Совет: чем проще система разводки труб в ванной, тем легче ее сделать самостоятельно. Важно, чтобы дальнейшее обслуживание и возможный ремонт не вызвали затруднений. Поэтому составленную схему нужно несколько раз перепроверить.

Для наглядности можно ознакомиться с видео, в которм мастера раскрывают секреты монтажа трубопроводов:

слив ванны в канализацию, замена канализационных труб в ванной своими руками, высота, фото и видео примеры

Содержание:

1. Проведение подготовительных работ

2. Подготовка схемы разводки труб в ванной комнате

3. Выбор материалов для трубопроводов канализации

4. Схема прокладки трубопровода и слива

5. Разводка канализационных труб в ванной

Как известно, основной узел разводки канализационных труб находится в ванной или туалетной комнате, что объясняется наличием в них большого количества мест потребления воды и соответственно сливных сантехнических приборов. Прежде, чем делается канализация в ванной комнате своими руками, специалисты рекомендуют изучить все нюансы такой работы.

До того как обустраивать подвод воды к точкам ее потребления и отвод отработанных стоков, располагаться которые будут в ванной комнате, необходимо помимо обязательных труб, раковин, умывальников унитазов, кабинок для душа приобрести следующие нужные приборы.

Вот их перечень:

• водомеры — для учета количества потребляемой воды;
• раздельные вентили – они предназначаются для управления водяными потоками, подаваемыми в помещение;
• фильтрационные устройства для приточной воды, которые препятствуют попаданию в водопроводную сеть различных загрязнений;
• соединительные и переходные изделия, которые являются обязательными элементами, когда выполняется разводка канализационных труб в ванной — муфты, переходники, уголки и прочее;
• редукторы — специальные устройства, благодаря которым давление воды в магистрали поддерживается в норме и канализационная система надежно защищена от резких скачков данного параметра (детальнее: «Какой редуктор давления воды лучше выбрать для водоснабжения – виды, характеристики»).

Проведение подготовительных работ

Когда делается разводка канализации в ванной комнате, планируемый перечень мероприятий непременно содержит такие виды работ:

• подготовка схемы прокладки канализационных трубопроводов;
• выбор материалов для монтажа каждого из разводимых каналов;
• подготовка необходимых инструментов для проведения всех работ по установке;
• перекрытие вентилей, стоящих на стояках, подающих воду;
• демонтаж старой разводки, когда предстоит замена канализационных труб в ванной.

На последнем, завершающем этапе приступают к монтажу новой системы разводки.

Подготовка схемы разводки труб в ванной комнате

На листе бумаги нужно отобразить схему будущей водопроводной системы и разводки канализации. На плане следует указать, в каком конкретном месте будут располагаться сантехнические приборы и размещаться трубопроводы, подающие потребителям воду.

На этапе проектирования рекомендуется выбирать оптимальные пути, для чего разводка труб выполняется путем монтажа единых коллекторных каналов или при помощи обустройства последовательных линий трубопроводов с применением специальных тройников.

Кстати, коллекторный вариант прокладки разводки позволяет понизить эксплуатационные затраты и оперативно управлять водяными потоками одновременно относительно всех потребителей, которые на данный момент подключены к системе (прочитайте также: «Схема разводки канализации в частном доме — делаем разводку своими руками»). Основным преимуществом последовательного варианта подключения трубопроводов является значительная экономия на расходных материалах, поскольку в данном случае количество трубных соединений существенно сокращается.

Последовательную разводку при всех ее преимуществах невозможно реализовать, когда в ванной комнате и туалете находится большое количество удаленных мест водозабора. Кроме этого за счет использования множества тройников оперативное переключение потоков воды возможно только перед точкой потребления.

Когда проектируется разводка канализации в ванной комнате, кухне или санузле, желательно предусмотреть возможность подсоединения новых сантехнических приборов, например, посудомоечной машины (прочитайте: «Планировка санузла в частном доме — варианты и способы обустройства»). Для этого в схеме предусматривают дополнительные отводы стоков.

Выбор материалов для трубопроводов канализации

В последнее десятилетие прокладку водопроводных сетей и разводку канализации для бытовых нужд выполняют, применяя вместо стальных труб металлопластиковые или пластиковые аналогичные изделия. Современная продукция отличается наличием антикоррозийной защиты.

Помимо этого новые изделия обладают и другими неоспоримыми преимуществами по сравнению со стальными или медными трубами:

• пониженная степень теплопроводности;
• простой монтаж;
• высокая эксплуатационная надежность;
• вполне доступная стоимость.

Самым оптимальным выбором, когда выполняется разводка канализации в ванной и санузле, являются полиэтиленовые или полипропиленовые трубные типовые наборы, которые отвечают вышеописанным достоинствам. При этом для монтажа пластиковых изделий, которые изготавливают из новейших полимерных материалов, потребуется наличие специального оборудования, которое профессионалы назвали «сварочным паяльником».

Схема прокладки трубопровода и слива

Разводку водопроводных труб в ванной выполняют одним из таких проверенных способов:

• открытая проводка, такая как на фото;
• прокладка труб, скрытая в стене;
• комбинированная водопроводная система.

Абсолютно открытую проводку трубопровода выбирают, когда скрытие труб в толщине стен невозможно. Правда, такое расположение элементов трубопровода имеет неоспоримые преимущества, которые связаны с их обслуживанием, ведь доступ к ним свободен при необходимости проведения аварийного или текущего ремонта.

Установка труб, полностью скрытых в стенах, позволяет защитить их от возможных повреждений и одновременно не испортить интерьер ванного помещения. В то же время следует отметить, что скрытый монтаж трубопроводов подходит не для каждого помещения – это связано с необходимостью соблюдать действующие строительные нормативы относительно предельной толщины стен в ванной.

Нужно отметить, что данный способ у профессионалов не популярен по причине высокой его трудоемкости и образования большого количества пыли и строительного мусора. Читайте также: «Как спрятать трубы в ванной – варианты и способы, проверенные временем».

Комбинированный способ предполагает, что трубы для водопровода и слив из ванны в канализацию скрывают за декоративным отделочным материалом или за специальными коробами. Заранее стоит узнать, какой сифон для ванны лучше, чтобы сделать правильный выбор сифона.

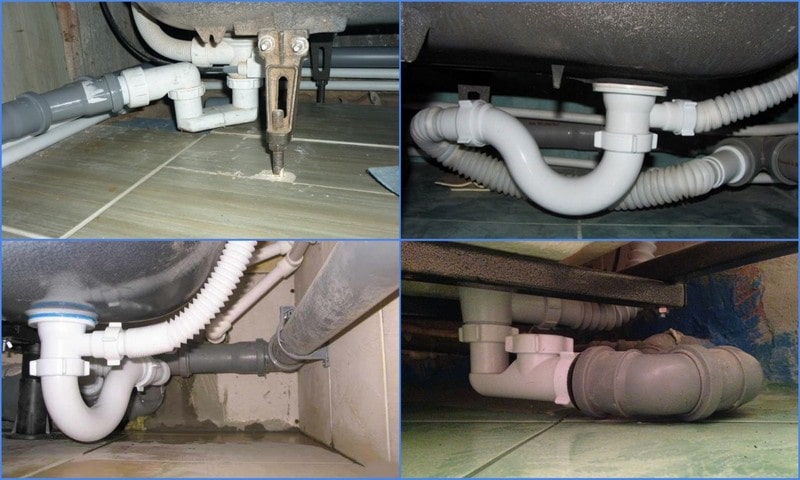

Разводка канализационных труб в ванной

Особенности разводки канализационной системы в ванной заключаются в том, что большая часть сантехнических приборов уже имеет конкретное расположение. Его следует строго придерживаться при проведении монтажных работ.

При самостоятельной прокладке канализационных трубопроводов необходимо соблюдать ряд правил:

1. Размер уклона магистрали для канализации должен соответствовать действующим ГОСТам.
2. Угловые стыки в линиях разводки не могут иметь угол меньше 90 градусов.
3. В магистрали, отводящей стоки, обязательно обустройство ревизионных точек.
4. Для подводки к унитазам задействуют трубы, имеющие диаметр не менее 100 миллиметров, а слив ванны в канализацию делают с использованием изделий диаметром 50 миллиметров.
5. Трубы в раструбе отводных труб монтируются с зазором около 10 миллиметров.
6. Высота канализации для ванной составляет 100-150 миллиметров.

В отличие от водопроводных магистралей канализационные трубы прокладывают без применения специальных дорогостоящих инструментов и оборудования. При условии соблюдения несложных рекомендаций канализационную систему можно собрать собственными руками.

Руководство по черновой сантехнике в ванной

перейти к содержанию

Содержимое

В ванной много сантехники, включая водопровод и канализацию. Души, раковины, туалеты и ванны сливают воду в одну основную канализационную линию.

Эти сантехники питаются от линий подачи холодной и горячей воды, которые ответвляются к сантехнике. Черновая сантехника в ванной включает в себя подготовку труб и сливных линий для подключения после установки сантехники.

Этот процесс обычно выполняется при обустройстве новой ванной комнаты. По словам наших лицензированных специалистов по экстренной сантехнике в Сиднее, для этого требуются специальные инструменты и навыки сантехника.

Вот как это сделать:

Шаг 1

Сначала создайте карту, которая будет отображать приблизительную планировку вашей ванной комнаты. Затем найдите ближайшую сливную трубу. Нарисуйте путь, по которому сливная и водопроводная линии будут добираться до ванной комнаты.

Также нарисуйте место установки труб в ванной. Рисуя планировку, продумайте, где будут располагаться ванна или душ, раковина и унитаз.

Карандашом нарисуйте ванную комнату и трубопроводную сеть, включая размеры труб для каждого ответвления.

Шаг 2

После того, как вы создали карту для чернового макета, возьмите тройник и установите его на канализационную трубу. Т-образный соединитель создаст ответвленный дренаж, по которому сточные воды от раковины, унитаза и ванны или душа будут поступать в основную канализационную линию.

Вам понадобится большой труборез, чтобы открыть основную трубу. Возьмите 3-дюймовый Т-образный соединитель (ПВХ) и вставьте его в отверстие, которое вы сделали в стопке. Точка подключения разъема должна быть сделана на уровне пола ванной комнаты.

Это позволит воде стекать вниз по направлению к разъему. Используйте цемент и очиститель ПВХ в соответствии с инструкциями производителя при установке трубы.

Шаг 3

Теперь проложите трубу диаметром 3 дюйма (ПВХ) к месту слива туалета. Сделай ход 90 градусов вверх, чтобы он достиг уровня ниже пола. Затем соедините каждую трубу двумя адаптерами с внутренней резьбой.

При выполнении соединений используйте клей, специально предназначенный для использования с трубами из ПВХ. Используйте другое колено (90 градусов), чтобы снова сделать трубу горизонтальной. Разделите трубу с помощью разветвителя, чтобы получить две трубы.

Шаг 4

Возьмите трубу диаметром 3 дюйма и вставьте ее в одну из разделенных труб. Затем наденьте переходник на 3-2 дюйма на другую трубу. Затем протяните трубу диаметром 2 дюйма к месту, где будет располагаться раковина.

Поверните трубу вверх под углом 90 градусов. Затем установите трубу диаметром 2 дюйма и дайте ей пройти над полом на высоте 18 дюймов. Эта труба будет служить сливом для раковины в ванной.

Шаг 5

Затем разделите трубу диаметром 3 дюйма пополам. Возьмите колено (90 градусов), чтобы соединить разделенные трубы таким образом, чтобы одна часть уходила вверх, туда, где будет установлен унитаз.

Затем установите фланец для унитаза. Фланец должен быть установлен над поверхностью пола. На данный момент слив полностью готов к установке унитаза.

Шаг 6

Возьмите трубу диаметром 3 дюйма и протяните ее к сливу ванны или душа. Используйте локоть (90 градусов), чтобы повернуть его вверх. Возьмите еще одну трубу диаметром 3 дюйма и протяните ее до уровня пола, чтобы она служила сливом для ванны или душа.

Сантехники в Сиднее

Для получения дополнительной информации о сантехнике в ванной вы можете обратиться к нашим специалистам по сантехнике из Сиднея за бесплатной консультацией.

Статьи по теме: Основы установки раковины в ванной

Анжела2020-10-23T22:43:45+10:30

Последние сообщения

• Как продезинфицировать слив раковины?
• Может ли бомбочка для ванны засорить канализацию?
• Забивают ли жидкие моющие средства трубы?
• Как избавиться от тараканов в вашем доме
• Советы по ремонту трубной резьбы

Категории

• Ванная комната
• Сантехника своими руками
• Общая сантехника
• Кухня
• Туалет

Перейти к началу

Как присоединить новую ванную к существующей сантехнике | Руководства по дому

Автор Chris Deziel Обновлено 29 декабря 2018 г.

Если ваша реконструкция включает в себя установку новой ванной комнаты, вам придется установить сантехнику, но, в отличие от нового строительства, реконструкция предполагает адаптацию к существующей сантехнике. Если ваш дом старше, существующая сантехника может быть устаревшей, но это не всегда является достаточной причиной для ее замены, если она функционирует и вы соблюдаете строительные нормы и правила. Убедитесь, что он может справиться с потребностями новой ванной комнаты.

Унитаз

Унитаз, пожалуй, самая важная часть ванной комнаты, и к нему предъявляются особые требования по сливу и вентиляции. В идеале он должен быть напрямую подключен к основному стояку грунта, который представляет собой вертикальную трубу, идущую к канализации. Однако, если у него есть 3-дюймовое выходное отверстие, оно должно быть расположено в пределах 6 футов от стека, чтобы это было возможно. Самый распространенный способ обойти это — подсоединить сливную линию унитаза к сливу раковины и позволить этому сливу функционировать как влажное вентиляционное отверстие. В этом случае раковина должна находиться в пределах 6 футов от унитаза.

Крепление Дренаж

Раковины, душ и ванна также должны быть подключены к существующей системе слива и сброса сточных вод, что означает, что они должны быть подключены к канализации и к основной вентиляционной трубе. На практике события от всех приборов часто встречаются в общей трубе, которая соединяется с основным стеком в точке выше самого высокого сантехнического прибора в доме. Дренажи могут соединяться, но так же часто каждый из них имеет свое собственное соединение с почвой. Как дренажная, так и вентиляционная трубы должны иметь минимальный уклон 1/4 дюйма на фут. Вентиляционное отверстие наклонено к канализации, которую оно обслуживает, а сток наклонен к канализации.

Водоснабжение

Подводящие трубы для ванной комнаты могут быть медными, хлорированными поливинилхлоридными, или ХПВХ, или сшитыми полиэтиленовыми, более известными как PEX. Трубы из поливинилхлорида или ПВХ не подходят для внутренней канализации жилых помещений. Каждый должен иметь диаметр 1/2 дюйма и соединяться с основной трубой 3/4 дюйма. Ошибочно черпать воду для любого сантехнического прибора из 1/2-дюймового ответвления, которое обслуживает другой прибор. Это создает конкуренцию за воду и является одной из основных причин, по которой душ внезапно становится холодным, пока вы им пользуетесь. Обычной практикой является Т-образное соединение каждой линии подачи в ближайшем доступном месте на основной трубе. Патрубки горячей воды должны быть как можно короче, чтобы не ждать горячей воды.

Особые указания

Если ваш дом достаточно старый, чтобы иметь трубы из оцинкованной стали, и они не вызывают проблем, вы можете не захотеть их заменять. Однако не усугубляйте проблемы, которые они могут вызвать в будущем, используя оцинкованную сантехнику для водоснабжения вашей новой ванной комнаты. Медные или пластиковые трубы более гигиеничны, проще в монтаже и служат дольше.
