Как сделать в домашних условиях точечную сварку: Как сделать точечную сварку в домашних условиях

Содержание

Точечная сварка своими руками | Онлайн-журнал о ремонте и дизайне

Проще всего сделать в домашних условиях точечную сварку своими руками. Это одна из разновидностей сварки, которая является контактной.

В условиях частного строительства наиболее распространена именно точечная сварка, так как сделать ее самостоятельно проще всего. Другие разновидности точечной сварки, такие как линейная и стыковая, в домашних условиях осуществить невозможно.

Сам по себе процесс сварки представляет собой способ соединения деталей, которые в дальнейшем не разъединяются. Если обратиться к физике, то можно сказать, что процесс соединения происходит за счет межатомной связи в образующемся шве.

Сварка считается одним из самых надежных способов соединения двух металлических деталей, с которым по крепости не сравниться ни один из иных соединений.

Сварка в больших масштабах применяется при возведении многоэтажных зданий, мостов, других конструкций, основой которых является металлический каркас. Современные способы сваривания металла и сплавов позволяют использовать сварочный аппарат в различных условиях: на воздухе, в закрытом помещении, даже под водой.

Конечно, подобные технологии ни к чему в частном строительстве. Но и в обычном хозяйстве применение сварке всегда найдется, используется при этом точечная сварка.

Сама точечная сварка своими руками едва ли доступна для людей, далеких от сварки и не имеющих элементарных представлений о технике. Если же вы знаете, как работать с прибором и принципы его функционирования, сделать сам прибор для точечной сварки для вас не составит труда, тем более полезную информацию можно найти тут expertsvarki.ru/tehnologii/svoimi-rukami-tochechnaya-svarka.html.

Весь процесс точечной сварки укладывается в несколько этапов. Свариваемые детали, приложенные друг к другу, помещаются между электродами сварочного аппарата в нужном месте и плотно прижимаются друг к другу.

Помните, что эксплуатировать сварочные аппараты «кустарного», «самопального» производства опасно! Существует система допуска по электробезопасности к выполнению данного вида работ. Самостоятельные попытки без контроля специалиста могут привести к утрате жизни и здоровья как своей, так и окружающих.



Затем детали нагреваются до очень высокой температуры, оставаясь при этом сжатыми. После воздействия электрического импульса в зажатом состоянии детали остаются еще некоторое время.

Можно несколько усилить сжатие, чтобы усилить эффект сваривания деталей. Далее давление постепенно ослабевает, а вы получаете в результате крепкое соединение металлических элементов.

Одним из слабых мест такого варианта сваривания является невозможность сделать герметичный шов. А вот положительных моментов можно насчитать несколько:

  • Точечные швы достаточно прочные и способны выдерживать высокую нагрузку.
  • Аппарат точечной сварки гораздо доступнее остальной аппаратуры.
  • Точечные сварочные аппараты достаточно экономичны в эксплуатации.
  • Пользоваться точечной сваркой довольно просто, для этого не требуется специального образования.

Перейдем к непосредственному изготовлению аппарата для точечной сварки. С момента изобретения данного сварочного устройства было разработано немало вариантов аппаратов для сварки.

Ранее их публиковали в технических журналах. Сегодня наши соотечественники сами «изобретают» точечную сварку для личного пользования.

Вариантов здесь может быть множество, но есть и элементы, которые используются в любом случае.

В первую очередь, сварочный аппарат точечного действия невозможен без трансформатора, который обеспечивает большой сварочный ток. Такой трансформатор можно достать, например, из старой микроволновой печи или другой подобной техники.

Для получения большей мощности сварочного аппарата, используются несколько трансформаторов. Перед монтажом их особым образом подготавливают.

С катушки удаляется вторичная обмотка. Если есть необходимость, удаляются также шунты ограничения тока. Словом, с трансформатора удаляются все ненужные детали.

Теперь на трансформатор наматывается новая вторичная обмотка. Это должна быть толстая медная проволока, чтобы устройство могло выдержать высокое напряжение.

Чем больше витков обмотки вам удастся сделать, тем выше напряжение будет в итоге, и дольше будет ток.

Использование одновременно двух трансформаторов наиболее эффективно, если вам необходимо получить аппарат для сваривания металлических деталей большой толщины.

В этом случае первичная и вторичная обмотка соединяется, в соответствии с показателями плюс-минус. Если перепутать показатели, вы получите короткое замыкание в момент включения.

В качестве электродов для аппарата вы можете использовать прутки меди. Для устройств сварки малой мощности подойдут жала от паяльников достаточной мощности.

Электроды требуют периодической проверки, подтачивания и замены. При монтаже постарайтесь сделать провод между трансформаторами и электродами минимальной.

Как и любой сварочный аппарат, аппарат точечной сварки, особенно если вы сделали его своими руками, требует определенной доли осторожности при работе. Не забывайте о технике безопасности, если хотите использовать аппарат и в дальнейшем.

Точечная контактная сварка своими руками: как собрать самодельный аппарат?

В домашних условиях иногда требуется надежно соединить две небольшие металлические детали. Лучше всего это сделать с помощью контактной точечной сварки (КТС).

Содержание

  • 1 Принцип действия
  • 2 Трансформатор
  • 3 Устройство прижима
  • 4 Управление
  • 5 Электроды

Принцип действия

Соединение деталей с помощью КТС осуществляется за счет воздействия на материалы электрической энергии. Эта энергия, преобразуясь в тепло, расплавляет небольшой участок металла. После его затвердевания образуется сварное соединение (шов).

Для осуществления КТС необходимы:

  • источник электрической энергии, обеспечивающий необходимый ток;
  • устройство прижима свариваемых деталей.

Источник электроэнергии для точечной сварки имеет:

  1. Низкое выходное напряжение (1- 3 В).
  2. Большую величину сварочного тока (>200 А).

При этом длительность импульса тока не превышает 1-2 секунды, а зона расплавления металла должна быть минимальной.

Устройство прижима обычно совмещается с электродами, по которым протекает ток сварки.

Трансформатор

В качестве источника тока для КТС обычно используется трансформатор, преобразующий высокое напряжение сети в низкое напряжение сварки. При конструировании самодельного сварочного аппарата для точечной сварки часто используются мощные трансформаторы от уже отработавших электрических приборов. В частности, могут быть использованы трансформаторы от микроволновых печей или сварочных аппаратов.

Основным требованием к таким устройствам является то, что они должны иметь достаточную мощность (не менее 1 кВт). При этом для сварки более массивных деталей требуются более мощные трансформаторы. В любом случае трансформаторы требуют доработки.

Доработка состоит в удалении имеющейся вторичной обмотки и намотки поверх первичной обмотки (220 В) дополнительно одного или нескольких витков толстого медного провода.

Примерная стоимость сварочных трансформаторов на Яндекс.маркет

В некоторых случаях производят замену обеих обмоток. Для мощных аппаратов, например, первичную обмотку выполняют более толстым проводом, а вторичную обмотку выполняют в виде одного витка, выполненного из алюминиевой шины.

Возможен вариант намотки нескольких витков толстого провода непосредственно на тороидальный сердечник трансформатора старого сварочного аппарата.

Устройство прижима

В процессе сварки значение имеет не только наличие сварочного тока, но и создание усилия прижатия свариваемых деталей.

С этой целью обычно используется рычаг, при нажатии на который электроды с двух сторон сжимают свариваемые детали. Для возврата рычага в исходное положение применяют пружину. Если требуется более сильный прижим, то дополнительно используется винтовая стяжка.

Рычаги могут быть выполнены из металла или дерева. При этом металлические рычаги необходимо изолировать.

Управление

В процессе ручной сварки производится кратковременное включение аппарата. Для этого в цепь питания трансформатора вводится выключатель. В простейшем случае он представляет собой кнопочный выключатель, который подключает первичную обмотку к сети. Иногда действие выключателя совмещается с положением рычага, и при его опускании на место сварки замыкается электрическая цепь, и происходит точечная сварка.

Электроды

КТС производится с помощью электродов. Электроды представляют собой медные цилиндрические детали различной формы, с помощью которых устройство прижима сдавливают свариваемые детали. Через электроды подводится сварочный ток. Диаметр электродов выбирается в зависимости от мощности аппарата. При этом провода, по которым подводится ток к электродам, должны иметь сечение, соответствующее проходящему по нему току. В противном случае, из-за влияния сопротивления относительно тонких проводов будет уменьшаться сварочный ток. В худшем случае провода, имеющие малое сечение, будут греться и могут сгореть.

Примерная стоимость электродов на Яндекс.маркет

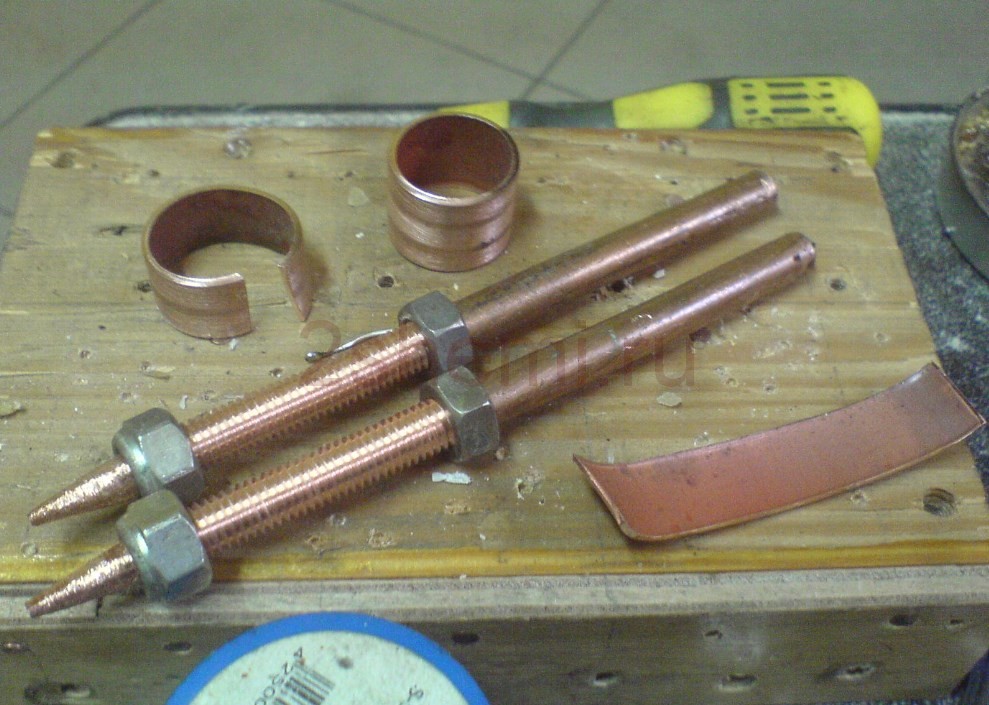

Электроды можно купить готовые, а можно сделать самостоятельно. Для этого используется медный пруток. Если аппарат предназначен для сварки тонких материалов, и его мощность невелика, то можно в качестве электродов использовать медные наконечники от обычных паяльников.

В некоторых случаях любители выполняют электроды из медных пластин.

Аппараты точечной сварки для домашней мастерской, часть 1

Покупки: Недвижимость | Костюмы  | Гитары
webpublications.com.au/static/images/interface/as/v3/top.jpg» alt=»» valign=»middle»>

Эта проблема Архивные статьи Блог О насСвязаться с нами

ПОИСК

Выпуск: 723 Раздел: Особенности DIY Tech 7 июня, 2016

Джулиана Эдгара

Нажмите на картинку для увеличения

Твитнуть

Каждый автомобиль, изготовленный из стали, использует множество точечных сварных швов для соединения частей кузова. На самом деле, типичный голый кузов содержит около 5000 точечных сварных швов, а некоторые автомобильные заводы производят более 20 миллионов точечных сварных швов в неделю.

Точечная сварка прочная, дешевая и быстрая. Могут ли эти преимущества быть применимы и к использованию в домашней мастерской? Ну, новости не все хорошие. Но сначала, как вообще работает точечная сварка?

Как работает точечная сварка

Точечная сварка, также известная как контактная точечная сварка, является одним из старейших процессов электросварки. Элиу Томпсон, американский инженер английского происхождения, изобрел точечную сварку, и его главный патент в этой области был выдан в 1885 году.

Он описал эту сварку как простой процесс: быть подключенным к
[мощность высокого напряжения]
и вторичка из нескольких витков массивного медного кабеля. Концы этого троса были снабжены прочными зажимами, которые захватывали свариваемые куски металла и плотно прижимали их друг к другу. Сильный ток, протекающий через соединение, создавал такой сильный нагрев, что металл расплавлялся и слипался». 0038

На этой диаграмме показано то, что описывал Томпсон.

Трансформатор состоит из первичной обмотки (подключенной к сети) и вторичной обмотки, подсоединенной к сварочным клещам или рычагам. Трансформатор снижает напряжение сети (например, 240 В) до гораздо более низкого напряжения (например, 2 В). В то же время доступный ток на сварочных электродах резко возрастает. Например, если ток, потребляемый от сетевой розетки, составляет 15 ампер, а коэффициент понижения напряжения составляет 120 раз, то ток, доступный на сварочных клещах, в 120 раз больше, или 1800 ампер! (Это предполагает идеально эффективный трансформатор, но вы поняли идею.)

Когда такой сильный ток проходит через сэндвич из зажатых листовых металлов, более высокое сопротивление, присутствующее в месте соединения двух металлов, вызывает выделение тепла. Этого тепла достаточно, чтобы создать «самородок» расплавленного материала, который при остывании соединил два листа. Металл не добавляется, и сварной шов фактически находится внутри соединения двух листов, а не снаружи их.

На этой диаграмме сравнивается точечная сварка (слева) со сваркой, выполненной путем сверления отверстия в одном листе, а затем с помощью сварки MIG или TIG через отверстие для соединения листов (т. е. сварка электрозаклепками). Обратите внимание, что точечный сварной шов полностью внутренний.

Чтобы тепло выделялось на стыке двух металлов, а не где-либо еще во вторичной цепи, все остальные сопротивления должны быть чрезвычайно низкими. Именно по этой причине точечные сварщики используют толстые медные стержни для формирования плеч и электродов. Это также является причиной того, что, хотя алюминий можно сваривать точечной сваркой, требуемые токи примерно в два раза выше, чем для сварки мягкой стали. (Алюминий является гораздо лучшим проводником, чем сталь, поэтому тепло, выделяемое на стыке двух листов, меньше.)

Параметры сварки

Чем больше ток, протекающий через сопротивление, образованное двумя свариваемыми листами, тем сильнее происходит нагрев. На самом деле, если ток удваивается, теплотворная способность умножается в четыре раза, поэтому небольшие изменения тока имеют большее значение, чем вы ожидаете на первый взгляд.

Помимо количества протекающего тока, еще одним важным фактором является синхронизация каждого шага процесса. Эти шаги:

— Время сжатия – время, в течение которого листы сжимаются электродами до подачи тока.

— Время сварки – как долго протекает ток, часто измеряется в циклах (то есть частота сигнала переменного тока – обычно 50 или 60 циклов в секунду).

-Время удержания – время, в течение которого электроды остаются в контакте со сварным швом после его формирования.

Давление, с которым металлические листы удерживаются вместе, влияет на сопротивление в месте соединения. Если листы зажаты слишком сильно, сопротивление будет ниже (а значит, и нагрев). Но если сила слишком мала, электроды могут прилипнуть к работе, а также может произойти выброс расплавленного материала. Вмятина, образованная электродами, никогда не должна превышать 25 % толщины объединенных листов.

Контроль времени сварки очень важен, и в некоторых машинах это фактически единственный параметр, который оператор может изменить. При слишком длительном времени сварки основной металл может нагреться настолько, что закипит, и металл вылетит из соединения; слишком короткое время, и самородок может сформироваться неправильно.

Время выдержки, когда электроды находятся в контакте со сварным швом, но ток больше не течет, важно для определения скорости охлаждения сварного шва. Давление, приложенное во время выдержки, также способствует проковке сварного шва, когда он еще пластичен.

Проверка сварных швов

В отличие от сварки MIG или TIG, когда внешний осмотр опытным глазом может многое сказать о качестве сварного шва, при точечной сварке внешний осмотр дает относительно мало информации. Поэтому лучшим способом оценки качества точечной сварки является разрушающее испытание образца.

(Обратите внимание, что без этого вида контроля может быть получено совершенно неверное представление о прочности сварного шва. Особенно при использовании машин меньшей мощности разрушающий контроль образцов сварных швов должен быть выполнен . )

Два теста — «отслаивание» и «долото».

Испытание на отслаивание состоит из отслаивания пары кусков, сваренных точечной сваркой. Хорошей точечной сваркой является сварка, в которой:

1. В одном из кусков разорвано отверстие диаметром не менее диаметра заготовок

2. Средний диаметр заготовок превышает указанный в таблице ниже

Необходимые диаметры самородков

Толщина стального листа

(мм)

Диаметр сварного шва

(мм)

0,6

3,8

0,8

4,0

0,9

4,3

1,2

5.1

1,5

5,6

Справа показан пример испытания на отрыв высококачественного точечного сварного шва, выполненного из листа толщиной 1 мм + 1 мм. Обратите внимание на размер самородка и тот факт, что основной материал разрушился до сварки.

Испытание долотом вдавливает долото в зазор между соседними точечными сварными швами до тех пор, пока не произойдет разрушение основного металла или сварного шва. Во время испытания долото не должно касаться сварного шва. Опять же, производительность сварного шва оценивается по диаметру сварного шва и по наличию разрыва отверстия в одном из листов.

Аппараты для точечной сварки в домашней мастерской

Самым большим ограничением при использовании аппаратов для точечной сварки в домашней мастерской является величина тока, который можно получить от сети, и, следовательно, величина тока, доступного во вторичной цепи для выполнения сварка. Все крупные промышленные сварочные аппараты рассчитаны на 415 В, трехфазные, поэтому могут быть очень мощными. Но однофазные, общие точки питания, как правило, ограничены номинальным значением 15 ампер, и даже для этого обычно требуется специальная схема на плате счетчика.

Итак, какие однофазные небольшие ручные точечные сварочные аппараты доступны? А что они могут сварить?

Telwin Modular 20/TI типичен для любителей. Для него требуется вилка на 15 ампер, а максимальный выходной ток короткого замыкания составляет 3800 ампер при вторичном напряжении 2 В.

Устройство имеет таймер, регулируемый от 0,1 до 1,2 секунды, а усилие зажима может варьироваться от 40 до 120 кг. Он весит 10,5 кг и стоит около 1100 австралийских долларов.

Важно отметить, что производитель указывает, что максимальная толщина стального листа, который он может сварить, составляет 1 мм + 1 мм.

Нержавеющая сталь?

Нержавеющая сталь имеет более высокое сопротивление, чем низкоуглеродистая сталь, поэтому при одинаковом токе выделяется большее количество тепла.

Это означает, что точечный сварщик, способный, например, сваривать мягкую сталь максимальной толщиной 2 мм + 2 мм, вероятно, может сваривать нержавеющую сталь толщиной 3 мм + 3 мм.

Описанный выше аппарат Telwin является «правильным» сварочным аппаратом от известного производителя. Так что насчет гораздо более дешевых единиц, которые доступны?

Многие дешевые ручные аппараты для точечной сварки на рынке имеют электроды, которые сужаются до тонких концов, что, в свою очередь, делает самородок меньше в диаметре. Некоторые дешевые аппараты также имеют меньшую мощность, чем Telwin, но при этом утверждают, что могут сваривать более толстые материалы (например, 1,5 мм + 1,5 мм). Очевидно, некоторые вещи здесь не складываются!

Короче говоря, чтобы получить новый аппарат для точечной сварки, который будет давать хорошие точечные сварные швы, скажем, на стальном листе толщиной 2 мм + 2 мм, обычно требуется трехфазный блок с потребляемой мощностью около 16 кВт. Это ставит его вне диапазона домашней мастерской — как по стоимости, так и по требованиям к электропитанию.

Помещая некоторые цифры в контекст, упомянутый в этой истории, Toyota заявляет, что для ремонта некоторых из их нынешних автомобилей требуется давление точечной сварки силой 300 кг вместе с подачей тока 10 000 ампер в течение 0,3 секунды. Хонда говорит 350 кг и 9000 ампер.

Таким образом, сборка кузова автомобиля с помощью точечной сварки того же качества, что и на заводе, невозможна в домашней мастерской.

Но при этом остается огромное количество изделий из листового металла, которые может сваривать небольшая машина для точечной сварки. Любой проект с использованием необработанного или оцинкованного тонкого листового металла, где вы, возможно, ранее использовали заклепки или винты и гайки, может быть быстро точечной сваркой. Но, вероятно, стоит сэкономить на сварочном аппарате приличной марки, а не на дешевом.

Или… как насчет покупки старой подержанной машины? Именно этим мы и займемся во второй части этой серии.

Построить свой собственный?

Итак, если аппарат для точечной сварки состоит только из трансформатора, выключателя, нескольких плеч и электродов, почему бы не собрать свой собственный? И если вы посмотрите в Интернете, вы найдете множество людей, которые сделали это.

Один из подходов заключается в использовании трансформатора для микроволновой печи с одной удаленной обмоткой и замененной всего несколькими витками толстого кабеля. Используйте толстый медный кабель для передачи этой энергии на электроды, и все готово.

Не совсем так.

Основная проблема этих моделей самогоноварения заключается в недостаточном вторичном токе. Вместо тысяч ампер их сотни.

Этот более низкий ток позволяет сваривать только очень тонкие материалы или более толстые материалы с очень малой массой. Например, иногда можно увидеть фотографии этих самодельных машин, сваривающих вместе несколько гвоздей или толстых стальных шайб. Но если подставить листовую сталь той же толщины, что и гвозди или шайбы, мощности сварщика не хватит. Это связано с тем, что тепловая масса свариваемых материалов намного выше, чем у мелких предметов, поэтому материал быстро отводит тепло от сварного шва.

Если у вас есть особые потребности в проекте (например, сварка очень тонкого листа из нержавеющей стали или приваривание лепестков к аккумуляторным батареям), то может быть достаточно самодельной конструкции, но если вам нужен аппарат для точечной сварки общего назначения, создание собственного с нуля — не лучший вариант. отвечать.

Вам понравилась эта статья?

Поддержите AutoSpeed ​​небольшим взносом. Подробнее…

Поделиться этой статьей:

Твит
Другие наши самые популярные статьи.
Электронный модуль, который может подавать звуковые сигналы тревоги или предупреждения о высокой или низкой температуре

DIY Tech Features — 30 июня 2008 г.

Генератор импульсов eLabtronics, часть 2

Первое судно с паровой турбиной — и оно было самым быстрым в мире!

Специальные функции — 27 июля 2010 г.

Турбиния

Пиковое ускорение за одну треть секунды!

Технические характеристики — 5 октября 2010 г.

Это ваш электрический нагнетатель?

Будем ли мы когда-нибудь водить автомобили на солнечных батареях? Неа!

Технические характеристики — 19 сентября 2007 г.

Альтернативные автомобили, часть 2 — Солнечная

Звучит смешно — но так ли это?

Технические характеристики — 4 октября 2007 г.

Альтернативные автомобили, часть 4 — на человеческом приводе

Снижение сопротивления

DIY Tech Features — 10 июля 2012 г.

Уменьшение лобового сопротивления автомобилей с квадратным кузовом

Удивительный автомобиль

Особые характеристики — 20 мая 2014 г.

Румплер Tropfenwagen

История прекрасного BMW M1 — специально созданного гоночного автомобиля

Особенности — 7 апреля 2009 г.

М1 Великолепие

Что нужно знать об дуговой сварке

DIY Tech Features — 20 июня 2007 г.

Руководство для начинающих по сварке, часть 1

Электродвигатель и система управления для самодельного электровелосипеда

DIY Tech Features — 11 февраля 2005 г.

Сборка электрического велосипеда, часть 2

13 Схемы точечной сварки своими руками для домашнего использования

Если вы ищете способ ремонта мелкой бытовой техники и электроники, не ищите ничего, кроме этого руководства по точечной сварке своими руками. Наш простой пошаговый проект и инструкции помогут вам собрать аппарат для точечной сварки для небольших домашних проектов. Данные схемы точечной сварки DIY могут помочь вам вывести свой бизнес на новый уровень и одновременно сэкономить деньги. С помощью этих аппаратов для точечной сварки вы можете самостоятельно выполнять все виды ремонта и работы своими руками, экономя деньги на трудозатратах. Когда у вас в сарае для инструментов есть аппарат для точечной сварки, вы больше никогда не застрянете со сломанной деталью.

Являетесь ли вы воином выходного дня или тем, кто хочет делать что-то самостоятельно, эти точечные сварочные аппараты DIY идеально подходят для ваших нужд . Здесь вы найдете ряд идей; выберите лучший из них в соответствии с вашими потребностями и начните делать своими руками эти планы точечной сварки своими руками, включая фотографии, видео и инструкции по настройке вашего сварочного аппарата. В наших планах показано, как использовать ваши материалы для создания недорогого, но прочного сварочного аппарата , который даст отличные результаты.

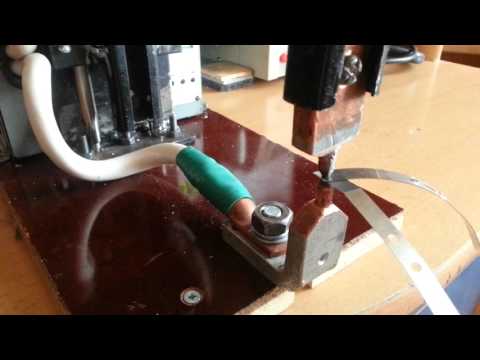

Самодельный точечный сварочный аппарат для аккумуляторов

Этот сварочный аппарат удовлетворит ваши потребности в создании аккумуляторной батареи по доступной цене. Вы будете удивлены мастерством этого аппарата для точечной сварки аккумуляторов. Эти инструкции охватывают все этапы сборки аппарата для точечной сварки и проверки его работоспособности. Если вы не занимаетесь сделай сам, этот проект может быть за пределами вашей зоны комфорта, но даже если вы никогда не собирали свой аппарат для точечной сварки, полезно понять, как они работают, чтобы вы могли получить максимальную отдачу от устройство с батарейным питанием, которое вы покупаете.

hackaday

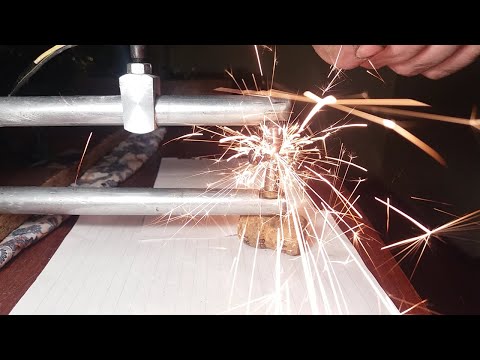

Самодельный аппарат для точечной сварки своими руками

Этот самодельный аппарат для точечной сварки пригодится как дома, так и в магазине. Есть много приложений, где такая маленькая машина может пригодиться. Его легко построить, он недорогой и простой в использовании, так как его легко построить и использовать, что делает его идеальным инструментом для мелкосерийного производства металла. В нем используется трансформатор микроволновой печи, который обеспечивает высокое напряжение, необходимое для выполнения сварки с помощью горелки TIG. Этот сварочный аппарат выделяет меньше тепла, чем другие сварочные аппараты, и может использоваться для различных металлов.

makezine

Сборка аппарата для точечной сварки своими руками

Хотите быстро выполнить прочную точечную сварку? Этот видеоурок покажет вам, как сделать точечный сварочный аппарат своими руками, который можно использовать для ремонта любого электронного устройства. Самодельный сварочный аппарат также можно использовать для других целей, включая крепление петель к дверям, строительные инструменты, ремонт автомобилей и т. д. Это продвинутый инструмент, но при тщательной сборке каждый может собрать свой точечный сварочный аппарат и использовать его для точечной сварки прямых и криволинейных участков. сварочные работы. После того, как вы сделали свой аппарат для точечной сварки, узнайте, как подключить его к плате Arduino, чтобы вы могли использовать его в любом проекте.

hackaday

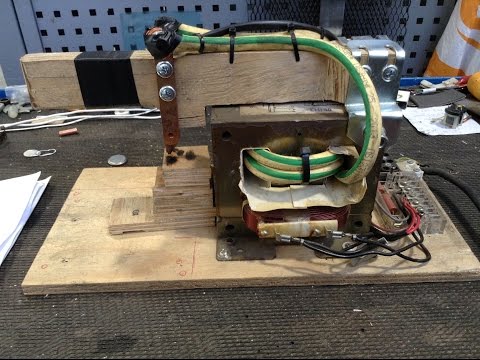

Самодельный точечный сварочный аппарат Микроволновый трансформатор

Вы ищете небольшой самодельный точечный сварочный аппарат в одном корпусе? Если это так, то этот микроволновый трансформаторный точечный сварочный аппарат может стать ответом на ваши потребности. Сварочный аппарат прост в сборке, очень доступен по цене и прекрасно работает! Как только вы закончите электрические и сборочные процессы, вы можете сразу приступить к сварочным работам. Не удивляйтесь, потому что он очень мощный и станет отличным дополнением к вашему гаражу или магазину. Он имеет большую мощность, чем ранее упомянутые самодельные сварочные аппараты, и каждый раз делает красивое и чистое соединение.

hackaday

Малый аккумуляторный точечный сварочный аппарат

https://youtu.be/b_kGgPVrcCIВидео не может быть загружено, так как отключен JavaScript: Самодельный аккумуляторный точечный сварочный аппарат — обновление и демонстрация (https://youtu.be/b_kGgPVrcCI)

В этом пошаговом видео показано, как сделать своими руками аппарат для точечной сварки Arduino! Его легко построить, он недорогой и очень эффективный. Создайте свой аккумуляторный сварочный аппарат с помощью этого простого в использовании руководства и бесплатных планов. Сэкономьте деньги, создав полезное устройство, которое можно использовать дома или в гараже. У вас будет доступ к пошаговым инструкциям, включая видеоролики на YouTube, так что вы сможете собрать дешевый аккумуляторный точечный сварочный аппарат своими руками, который работает лучше, чем модели, в десять раз превышающие его стоимость.

Самодельный точечный сварочный аппарат из микроволновки

Этот проект для вас, если у вас сломалась микроволновая печь. Это удобное устройство может помочь вам заменить внутренние электронные компоненты и с минимальными усилиями превратить вашу печь в полезный аппарат для точечной сварки. Это устройство может сваривать различные металлы, в том числе латунь, медь, сталь и алюминий. Он идеально подходит для домашнего ремонта, например, для ремонта сломанных контактов на пластиковых крышках электрических компонентов. Это также полезно при создании пользовательских схем.

инструкции

Easy DIY Spot Welder

https://youtu.be/Ceos88VO6p4Видео не может быть загружено, так как JavaScript отключен: Next level DIY точечная сварка аккумулятором (https://youtu. be/Ceos88VO6p4)

Здание Сварочный аппарат для точечной сварки — отличный способ сэкономить деньги и сделать свое произведение искусства из металла, если вы не стесняетесь немного заняться своими руками. Этот набор для точечной сварки является хорошей отправной точкой для новичков в металлообработке. Создайте его, следуя инструкциям в видео (см. ниже), и узнайте, как правильно его использовать, прежде чем подключать его по-настоящему. Этот сварочный аппарат позволяет сваривать мелкие детали или создавать большие сварные швы на тонком материале, таком как листовой металл или алюминий.

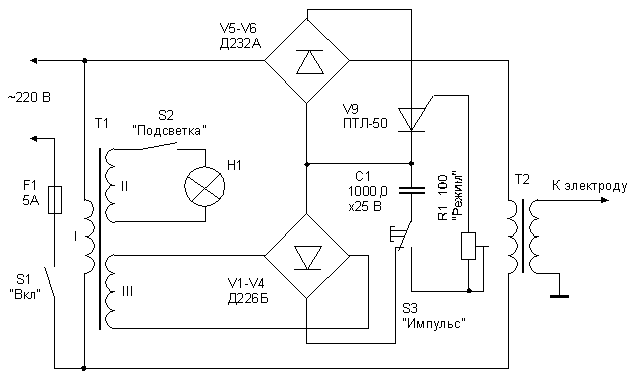

Самодельный аппарат для точечной сварки Схема

Вам нужен аппарат для точечной сварки для разовых проектов, где стоимость коммерческих аппаратов для точечной сварки слишком высока? Самодельный точечный сварочный аппарат может быть собран из переработанных деталей и представляет собой мощное решение для таких работ, как хобби и ремонт дома. Самодельный точечный сварочный аппарат — это просто способ сделать небольшие сварные швы на ваших домашних проектах. Аппарат для точечной сварки не справится с большими работами и может использоваться только на металлических объектах с низким током.

инструкции

Дешёвый аппарат для точечной сварки

https://youtu.be/vrlvqib94xQ?t=172Видео не может быть загружено, так как отключен JavaScript: Дешёвый аппарат для точечной сварки!! (https://youtu.be/vrlvqib94xQ?t=172)

Если вы ищете недорогой аппарат для точечной сварки, это правильное место. У нас есть все детали, перечисленные здесь, и некоторые другие интересные электронные компоненты. Используя стандартные детали из вашего местного хозяйственного магазина, мы можем собрать машину примерно за 20 долларов! Инструкции содержат фотографии каждого шага, чтобы вы могли быстро собрать все вместе. Вы получите подробные инструкции с изображениями, схемами и всем остальным, что вам нужно, чтобы собрать недорогой аппарат для точечной сварки с помощью Arduino!.

моды и хаки.

Аппарат для точечной сварки своими руками для выводов аккумуляторных батарей

Аппарат для точечной сварки с выступами — это простой и удобный в использовании аппарат для точечной сварки, который позволяет вам работать над небольшими проектами в вашей мастерской. Он имеет точную регулировку усилия электрода, так что вы можете установить точную длину дуги, а двойной импульс этого сварочного аппарата обеспечивает лучшую зажимную способность. Ток также можно отрегулировать в соответствии с выполняемой сварочной задачей. С помощью этого трубогибочного сварочного аппарата «сделай сам» вы легко сделаете выступы для своего следующего проекта; Я надеюсь, вы будете восхищаться им.

avdweb

Самодельный аппарат для точечной сварки Arduino

https://youtu.be/CNmvx2JSCvAВидео не может быть загружено, так как отключен JavaScript: Самодельный аппарат для точечной сварки Arduino V3 (https://youtu.be/CNmvx2JSCvA)

Эта поделка Аккумуляторный точечный сварочный аппарат Arduino прост в сборке и может удовлетворить все ваши потребности в сварке. Этот небольшой, но мощный сварочный аппарат может легко и быстро сваривать небольшие куски металла. С этим компактным сварочным аппаратом вы можете паять, паять и сваривать одновременно. Этот удивительный сварочный аппарат, сделанный из обычных деталей из местного магазина электроники, станет именно тем, что вам нужно для всевозможных проектов по дому или в магазине. Вы можете построить его менее чем за час и научиться работать с ним сразу после завершения процесса сборки.

инструкции

Портативный мини-станок для точечной сварки

Этот самодельный точечный сварочный аппарат представляет собой простой и доступный проект, который можно адаптировать в соответствии с вашими потребностями. Расширьте свои сварочные возможности, создав этот аппарат для точечной сварки, который позволяет нагревать небольшую площадь и сваривать детали с большим контролем, чем при использовании аппарата для электродуговой сварки. Идея состоит в том, чтобы иметь аккумуляторный точечный сварочный аппарат, который можно использовать для небольших работ или ремонта. Вы можете собрать аппарат для точечной сварки с Arduino или создать его с микроконтроллером по вашему выбору.

rcgroups

Схемы точечной сварки «Сделай сам»

https://youtu.be/4q4oMVtW4FIВидео не может быть загружено, т.к. JavaScript отключен: ДЕШЕВЫЙ Сварочный аппарат для точечной сварки своими руками (используя простые инструменты) [ПЛАНЫ] (https://youtu.
