Как сделать угловую крышу с поворотом

Главная » Разное » Как сделать угловую крышу с поворотом

Г-образная крыша дома с равными фронтонами.

    Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

     Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

   Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

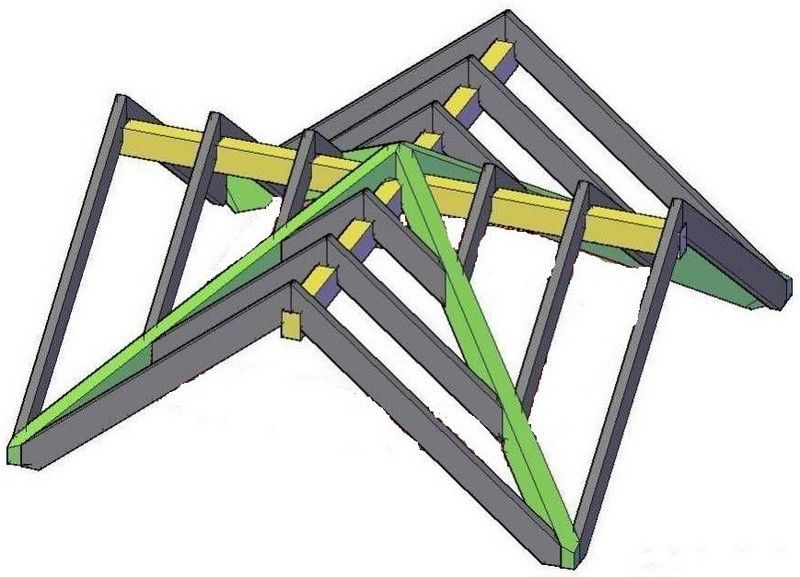

   В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши, мы уже видели, поэтому на этом я не останавливаюсь.

 ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

   Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

 ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша».

   Кстати на эту статью я буду ссылаться и дальше.

   В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

   Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

   Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

    Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

 Рисунок 5

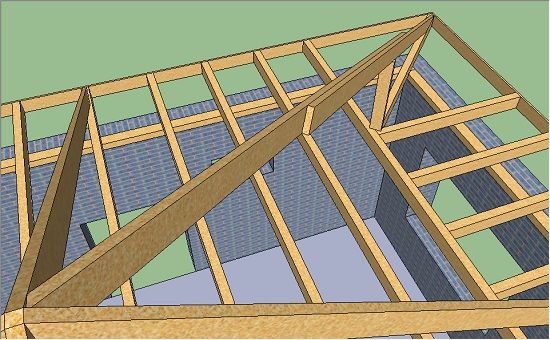

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

   Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

   Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

    С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

   Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

   По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

   Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

    Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

   Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

   Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

   Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

   Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

 Рисунок 13

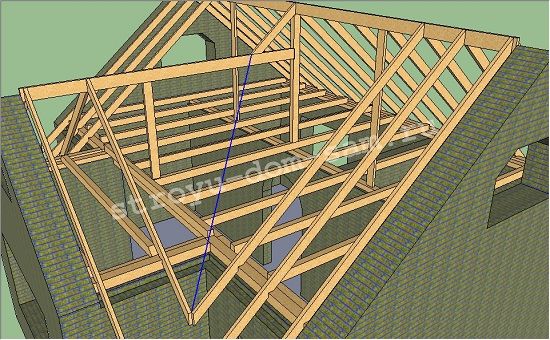

 ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

   Шпренгели у нас из бруса 100х200, как и балки перекрытия.

 ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

 Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

    В следующей статье мы рассмотрим, как делается Г-образная крыша на доме с различной шириной фронтонов.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

• Строительство Х-образных (восьмискатных) крыш.

• Строительство Т-образной крыши дома.

• Монтаж Г-образной крыши с фронтонами различной ширины.

• Шатровая крыша дома своими руками.

• Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Узнайте, как построить крышу, которая добавляет прочности стенам!

Плотницкие работы на крышах: пристройки, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов

Как построить крышу: Комплектующие

Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно для многих типов конструкции крыши, потому что это придает крыше прочность.Крыша также добавляет прочности стенам здания.

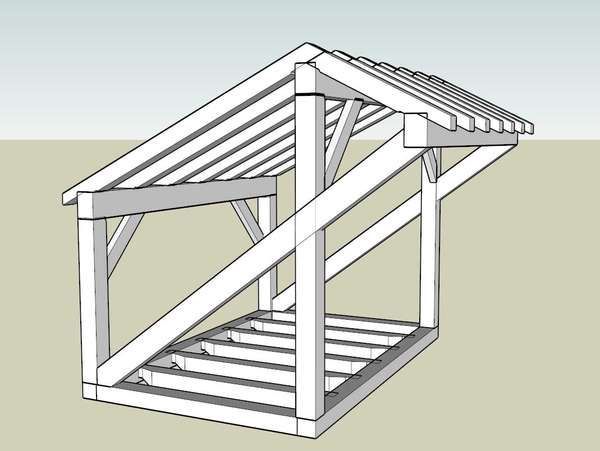

На схеме выше показаны компоненты, которые входят в состав небольшой двускатной крыши

Конек представляет собой длинную доску наверху, к которой прибиты стропила.

Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутри обшивки стены полости.

Балки перекрытия простираются от настенной плиты до настенной плиты и иногда прикручиваются болтами к стропилам , чтобы предотвратить опускание конька и раздвижение стропил.

Балка завершает прочный треугольник со стропилами.

Свисающие концы стропил специально обрезаны, чтобы на них можно было закрепить фасцию и софиты .

Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.

Возможно, вы помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, но, к счастью, вам не нужно владеть тригнометрией.

Однако при строительстве крыши важно понимать, что для расчета большей длины стропил необходим прямоугольный треугольник 90 ° . Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник с опорой на крышу

Зная пролет крыши и уклон (уклон — это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша представляет собой не односкатную, а обычную двускатную крышу, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника спина к спине.1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.

Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое стропила будут перекрывать каждую сторону крыши.

Как построить крышу: вырезать и прикрепить стеновые плиты к кирпичной кладке, чтобы стропила крыши опирались на

Стеновые плиты, на которые крепятся стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны — на одинаковом расстоянии друг от друга на каждом конце крыши и везде между ними.

Надеюсь, каменщики проявили себя хорошо и упростили для вас эту работу и не потребовали слишком больших корректировок.

Чтобы проверить наличие квадратных углов, измерьте диагональ от угла к углу (они должны быть одинаковыми) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.

Чтобы выровнять настенные плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.

Перед запуском кровли может потребоваться корректировка путем измерения пролета.Пролет — это измерение от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.

Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.

Как построить крышу: расчет длины стропил

Когда ваши стеновые плиты станут квадратными и ровными, вы готовы рассчитать обычных длин стропил .

Обычные стропила являются основными видами древесины, из которых строится двускатная крыша , и они присутствуют почти в каждой скатной крыше , а также

Строительство фасада и потолка

Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно отделывают нижнюю часть стропильных ног и обеспечивают что-то для крепления желобов к

.

Полное руководство по обрамлению углов

• Категории
  • Автомобильная промышленность
  • Практические инструкции по строительству
    • Подвал
    • Шкаф
    • Столешницы
    • Палубы
    • Снос
    • Двери
    • Гипсокартон
    • Гипсокартон

    Столярные изделия

  • Установка полов
  • Обрамление
  • Мебель
  • Водосточные желоба
  • Освещение
  • Молдинг
  • Сантехника — Справочник
    • Водонагреватели
  • Крыши и беседки
  • 000
  • 000
  • 00030006

Крыши и беседки

• Винтовые лестницы
• Камень и бетон
• Отделочные столярные изделия
• Гидроизоляция

3 Гаражи 003 Сантехника — Справочник

.

КОНУСНАЯ КРЫША С ОБЪЕДИНЕНИЕМ РУКАМИ РУКАМИ | Своими руками

Данная статья опубликована в журнале в рамках материала для строительства и монтажа ротонды своими руками, но она подходит всем тем, кто желает сделать коническую, коническую крышу на любой конструкции.

Стропила из клееного бруса, а также искусственный каркас не только украсили дом, но и частично стали опорой для стропильных ног, расходясь веером от общего центра и образуя конусовидную форму.

Семнадцать спиц в колесе

В месте стыка верхних краев 17 стропил возводится столб, поверх которого жестко закреплен прочный полукруг из клееной древесины. В полукруге, как спицы в ободе колеса, закрепляются и заостренные концы стропил, а не самые узкие части, обеспечивающие необходимую прочность соединения. Дополнительную прочность конструктивному элементу придают небольшие угловые вырезы на нижней плоскости стропильной балки в месте ее соединения с опорным полукругом, а также металлические уголки, фиксирующие деревянные детали.

Из нижней части крыши, в том месте, где стропило крепится к опорной балке по периметру полукруглых стен, расстояние между ними, наоборот, достаточно большой (65 см), и проблема становится напротив — уменьшить это расстояние вдвое, чтобы обрешетка под плиткой имела равномерный плавный изгиб. Для этого в нижней части стропильного конуса между основными брусками прокладывают вспомогательные сечения меньшего размера, придающие поверхности ровную округлость и дополнительную прочность.

После этого по периметру пристройки устанавливается металлический водосточный желоб. Поскольку найти криволинейный желоб нужной длины достаточно сложно, его придется собирать из отдельных отрезков меньшего размера, сваривая их между собой. Если сделать соединения аккуратно, сборный не отличить от сплошного.

Гибкий пластиковый ящик

Черепица под черепицу, традиционно изготовленную из деревянных брусков квадратного сечения, нашитых поверх стропил, в данном случае не годится — такие бруски нельзя укладывать с необходимым изгибом, диктуемым формой конической крыши: они просто перерыв. Поэтому есть еще одно решение — обрешетка из гибких пластиковых брусков. По несущей способности они не уступают древесине такого же сечения, а гибкость полимерного материала позволяет им давать плавную дугу. Для дополнительной надежности положите пластиковые блоки в два слоя, один поверх другого, и прикрутите их к стропилам саморезами.

После этого настала очередь черепицы. И здесь коническая форма крыши снова подскажет вам поиск адекватного решения, ведь внизу ряда от ряда к ряду ширина плиток должна уменьшаться, и они должны иметь слегка изогнутую форму, соответствующую изгибу коническая крыша.К счастью, производитель черепицы предусмотрел и такие нестандартные корпуса, в том числе коническую плитку в ряде продуктов (например, серия Altrot благородного старинного оттенка). Рассчитайте длину стропил, угол наклона и площадь кровли, купите необходимые кровельные элементы.

Укладка выполняется вполне традиционно для черепичной кровли: снизу вверх. Каждая последующая плитка укладывается внахлест сбоку и под ней.

Однако, в отличие от традиционной крыши с плоскими световыми люками, складки черепицы от ряда к ряду уменьшаются по ширине, поэтому каждый последующий ряд состоит из все меньшего числа элементов, практически спускающихся к вершине крыши.

Итак, пошаговая инструкция по устройству конической, (вогнутой) кровли круглой обрешеткой:

1. Часть фахверкового каркаса стала идеальной стропильной конструкцией с коньковыми кольями на 30 см

2. Поверх бетонного перекрытия уложить изогнутую балку мауэрлата, к которой на небольшом расстоянии друг от друга прикрепить стропила

3. Концы стропил затачивают, чтобы закрепить их в верхней части конической крыши. Крайняя правая барная стойка примыкает к стене дома

4.Верхние концы стропил с угловыми вырезами укладывают на полукруглую опору и скрепляют металлическими уголками

.

5. Рельсы изнутри : стропила должны быть равномерно уложены на деревянный полукруг, прикрепленный к вершине столба

6. Один короткий, один длинный: для обрешетки использовать продольные бруски двух размеров — длинные, лежащие ровно на стропилах, и короткие, расположенные посередине промежутка между планками

7. Раскатайте гидроизоляцию снизу вверх, аккуратно разглаживая складки.Стыки полностью перекрытые

9. Перед укладкой черепицы закрепите медный дренажный желоб, аккуратно сваренный из отдельных частей

10. Держатели водостока должны крепиться к центру стропил точно под сварные соединения сегментов

11. Расстояние между горизонтальными планками обрешетки из прочного гибкого пластика зависит от размера плитки

12. На этом этапе коническая крыша-ротонда готова для покрытия. Черепичная крыша также будет отделана перестроенным гаражом

.

13.Для удобства работы каждый элемент конической плитки маркируется штампом с номером своей серии

.

14. При укладке первого ряда плитки крепить к прочному, прочному и не гниющему полиэтилену

.

15. Во 2 серии ширина плиток немного меньше, чем в первой, в третьей — меньше, чем во второй и так далее.

16. В 4 серии из-за сужения конуса кровли черепица с двухволновым профилем

17. Каждая вторая волна плиточного профиля плавно заканчивается четвертым рядом

18.С левого края кровли ряды закрываются не конусом, а стандартной черепицей стандартной конфигурации. элементы которых несколько выступают за край крыши, защищая от непогоды элементы фронтона

20. Крыша гаража, примыкающего к ротонде, покрыта черепицей той же марки, но прямой конфигурации

21. Порядок покрытия такой же, как и у ротонды; Элементы прикручиваются к обрешетке саморезами

.

22.В месте примыкания крыши гаража к поверхности наружной стены гидроизоляционная лента маскируется полосой жести, помещенной поверх плиточного покрытия.

Наконечник:

В местах примыкания кровли к поверхности внешней стены необходимо обеспечить надежную гидроизоляцию. Для этого на линию соединения сплошной полосой наклеивается уплотнительная полоса высотой не менее 10 см.

По материалам журнала Современный ремонт и строительство

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Самостоятельный монтаж водостоков после устройства кровли После строительства и возведения кровли . ..

---

Подписаться на обновления в наших группах и поделитесь.

Давай дружить!

.

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

.

Смотрите также

• Как правильно собрать мансардную крышу
• Как класть металлочерепицу на ломаную крышу
• Как через крышу вывести вентиляцию
• Как утеплить крышу погреба в гараже от промерзания
• Как покрыть крышу дома
• Как построить беседку своими руками с односкатной крышей
• Как поменять крышу на старом доме
• Как построить двухскатную крышу гаража своими руками
• Как утеплить крышу в частном доме минватой
• Как утеплить и чем крышу дома
• Как стеклоизолом покрыть крышу

Г образная крыша и как сделать угловую двухскатную крышу

Если загородный дом имеет Г-образную форму, то для его грамотного перекрытия потребуется угловая крыша. Такая конструкция представляет собой в меру сложную стропильную систему, с принципами монтажа которой может разобраться и начинающий мастер. В материале ниже мы рассмотрим, что же такое Г-образная крыша и насколько сложно ее возвести своими руками.

Содержание

• Крыша угловая: определение
• Расчеты
• Материалы для изготовления крыши в форме литеры Г
• Разметка конструкции
• Монтаж Г-образной кровли

Крыша угловая: определение

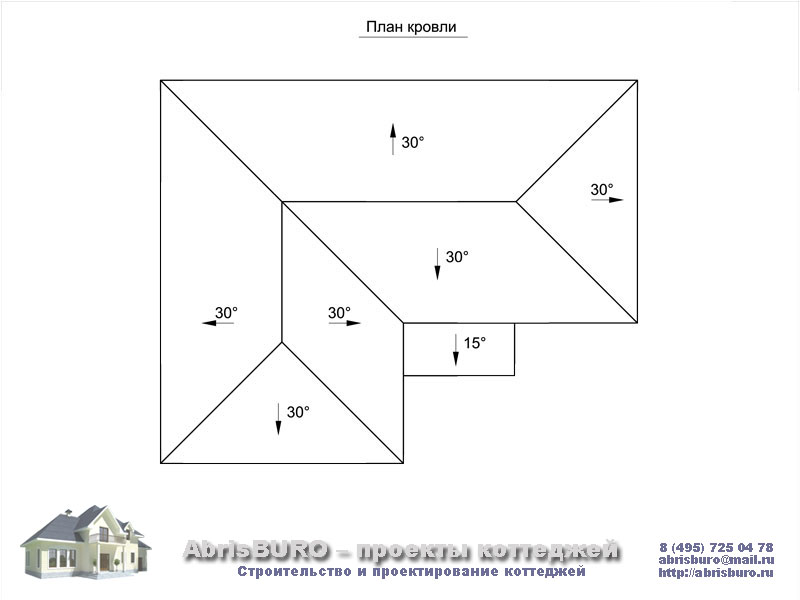

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

• Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

• Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
• Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
• Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
• Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
• Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
• Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
• Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
• Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
• Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

• В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
• Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

• В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Монтаж Г-образной кровли

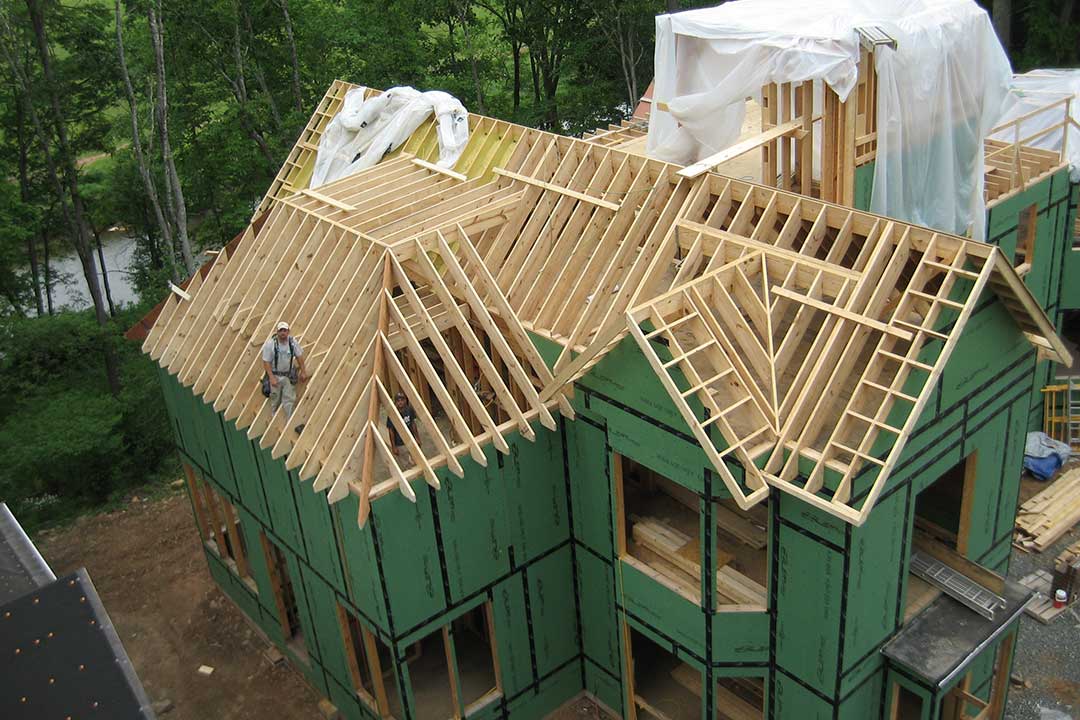

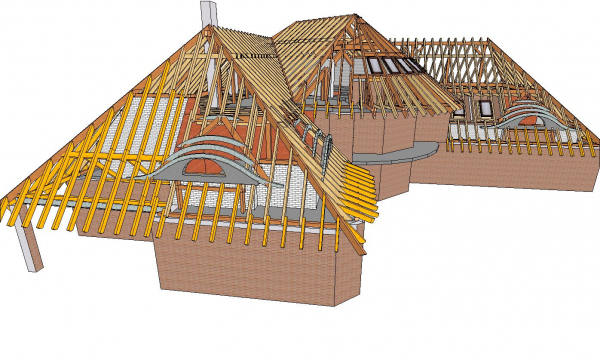

Если вы не знаете, как сделать угловую крышу, то, ознакомившись с подробной инструкцией ниже, вполне сможете построить такое перекрытие самостоятельно. Итак, изогнутая в форме Г крыша своими руками монтируется в таком порядке:

• На деревянные прогоны устанавливают стойки-опоры в соответствии с нанесенной разметкой. Их дополнительно фиксируют скобами, металлическими уголками и ужесточают раскосинами.
• На стойки укладывают коньковый брус и фиксируют его. Особое внимание нужно уделить стыкованию двух концов под углом 90 градусов. Здесь фиксацию нужно провести более жесткую, чтобы крыша своими руками возведенная, была надежной.
• Теперь необходимо собрать два стропила в единую ферму и установить на мауэрлат на фронтоне одной из частей дома. При этом важно помнить, что у стропильных ног должен быть карнизный свес не менее 50 см. Такую же ферму устанавливают и на второй фронтон Г-образного дома.
• По получившемуся лекалу монтируют оставшиеся фермы с заданным шагом до тех пор, пока не дойдем до угла стыкования двух частей крыши.
• Здесь монтируем наружное угловое стропило, которое надежно фиксируют в точке пересечения коньков сверху и углов мауэрлата снизу.
• После этого устанавливают угловое стропило внутренне (ендову). Поскольку здесь у крыши имеется отрицательный угол, то с надежностью фиксации ноги нужно быть очень внимательными. Для того чтобы сделать правильный выпил, необходимо установить брус лекало от конька к мауэрлату и с помощью малки (мерного инструмента) измеряем угол ʺβʺ, то есть угол выпила в брусе. Его формируем сначала на бруске-лекале, а затем переносим на основной брус для углового стропила. Получившийся элемент надежно фиксируем.
• И, наконец, устанавливаем нарожники — короткие стропила. Их выпиливают заранее в соответствии с параметрами на чертеже. То есть, каждый нарожник будет тем короче, чем ближе к верхнему концу внутреннего углового стропила он будет располагаться. По наружному угловому стропилу наоборот, нарожник будет короче к нижнему концу ноги.

Всю конструкцию для надежности усиливают раскосинами и ветровыми балками. Сверху на стропильную систему нашивают обрешетку, и уже потом укладывают все слои кровельного пирога. Как видно из инструкции, возведение разновидности этой угловой крыши, в принципе, не сложно. Главное точно соблюдать все параметры каркасных элементов.

Шатровая крыша для углового навеса 8×8 Планы

Этот пошаговый проект «сделай сам» представляет собой Шатровая крыша 8×8 для углового навеса . Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить конструкцию крыши для углового сарая 8×8. Я покажу вам все, что вам нужно знать о создании красивой вальмовой крыши. Стропила 16″ по центру и сделаны из 2×4. Убедитесь, что вы прочитали местные правила, чтобы вы могли соблюдать требования законодательства. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Планы строительства крыши на бедрах

Building-A-8 × 8-Corner Shed

[Tabs Tab1 = ”Материалы” Tab2 = »Инструменты». tab3=»Время» tab4=»Связанные планы»] [tab id=1]

• I – 4 куска пиломатериала 2×4 – длина 63 3/4″ СТРОПИЛА
• J – 3 шт. бруса 2×4 – длина 84 1/4″, 1 шт. – длина 50 1/2″ Вальмовые стропила
• K – 6 шт. бруса 2×4 – длина 47 1/2″, 6 шт. – длина 29 3/4″ НАСТРОИТЕЛЬНЫЕ СТРОПИЛА
• L – 2 бруса 2×4 – длина 32 3/4″ СТРОИЛА НАДОРНЫЕ
• M – 2 шт. фанеры 1/2″ – длина 56 3/4″x48″, 2 шт. – длина 14″x14″, 1 шт. – длина 48″x82″, 2 шт. – длина 14″x28″, 2 шт. – длина 25″x27 1/2″, 2 шт. – длина 48″x89 1/4″ КРОВЕЛЬНЫЕ ЛИСТЫ
• № – 120 футов толя, 120 квадратных футов битумной черепицы КРОВЛЯ
• O – 2 шт. пиломатериала 1×4 – длина 58 3/4″, 1 шт. – длина 81″, 1 шт. – длина 114 1/2″, 1 шт. – длина 115 1/4″ ОБИВКИ
• R – 2 шт. бруса 2×4 – длина 80 3/4″, 1 шт. – длина 43″ КОНСТРУКЦИИ
• S – 2 куска бруса 2×4 – длиной 36″, 2 куска – длиной 73″, 1 кусок – длиной 29″, 1 кусок сайдинга Т1-11 – длиной 3’x80″ ДВЕРЬ
• T – 10 шт. пиломатериалов 1×4 – длина 90 1/4″, 2 шт. – длина 24″, 2 шт. – длина 31″ ОБРЕЗКИ

• 21 пиломатериал 2×4 – 8 футов
• 4 пиломатериала 1×6 – 10 футов
• 4 куска фанеры 1/2″ – 4’x8′
• 12 пиломатериалов 1×4 – 8 футов
• 1 шт. листов сайдинга 5/8″ T1-11 – 4’x8′
• 120 кв. футов толя, 120 кв. футов битумной черепицы
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• гвозди 6d
• наполнитель для дерева, клей для дерева, морилка/краска
• навесные петли
• Подкровельный слой площадью 120 кв. футов
• Асфальтовая черепица площадью 120 кв. футов
• Окно 24″x24″

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, защитные очки

[/tab] [tab id =3]

 Один день

[/tab][tab id=4]

• ЧАСТЬ 1: 8×8 5-сторонние угловые планы
• ЧАСТЬ 2: Шатровая крыша 8×8 для угловых навесов

[/tab][/tabs]

Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать меня без дополнительных затрат.

Вальмовая крыша для углового сарая 8×8 Планы

Вальмовые стропила из пихты 5×5-боковой односкатной крыши

Первым этапом проекта является изготовление вальмовых стропил для углового сарая. С помощью торцовочной пилы сделайте надрезы под углом 19 градусов на обоих концах досок. Это вальмовые стропила. Сгладьте края наждачной бумагой. Сделайте 35-градусные пропилы на обоих концах короткого вальмового стропила, которые будут идти к передней части углового сарая.

Центральный столб

Теперь сделайте центральный столб, который будет подниматься на самый верх шатровой крыши. Используйте пилу, чтобы сделать надрезы на куске пиломатериала 4 × 4. Нам нужен этот шкворень, чтобы вы могли соединить все стропила вместе в жесткую конструкцию.

Установка вальмовых стропил – угловой навес 8×8

Установите вальмовые стропила в навес для хранения. Внимательно выровняйте края, просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать их на месте. Используйте стяжки для усиления стыков.

угловые стропила

Используйте пиломатериалы 2×6 для обычных стропил. С помощью торцовочной пилы сделайте надрезы под углом 26,5 градусов на обоих концах стропил, как показано на рисунке.

Крепление обычных стропил

Крепление обычных стропил к верхней части навеса вальмовой крыши 8×8. Выровняйте края, просверлите направляющие отверстия и вставьте винты, чтобы плотно зафиксировать их на месте. Установите стропила, как показано на чертежах. Используйте стяжки для крепления стропил к верхним пластинам и винты, чтобы прикрепить их к коньковому брусу.

Стропила – угловой навес 8×8

Затем соорудить домкратные стропила для вальмовой крыши сарая. Используйте торцовочную пилу и сделайте простой пропил под углом 26,5 градусов на одном конце. Используйте косой рез и сделайте составной рез на противоположном конце: косой срез 26,5 и скос под углом 48 градусов.

Крепление стропил к угловому навесу

Крепление нарожных стропил к верхней части сарая. Начните установку нарожных стропил от обычных стропил наружу, через каждые 16 дюймов по центру. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте. Просверлите направляющие отверстия и вставьте винты.

Передние стропила

Соберите нарожные стропила для передней части углового сарая. Сделайте пропил под углом 35 градусов на одном конце стропил.

Передние стропила – косой срез

Сделайте составной срез на противоположной стороне стропила. Резка под углом 35 градусов со скосом под углом 45 градусов.

Крепление стропил к передней части сарая

Крепление стропил к передней части сарая. Поместите домкратные стропила через каждые 16 дюймов по центру. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы зафиксировать их на месте.

5-сторонний угловой навес

Это конструкция крыши для углового 5-стороннего навеса.

Передние листы для угловой односкатной крыши

Используйте фанеру 1/2″ для листов крыши. Нарежьте листы нужных размеров, а затем уложите их на верхнюю часть конструкции крыши. Выровняйте края заподлицо, не оставляйте зазоров между листами и вставьте шурупы 1 5/8″ через каждые 8″ вдоль каркаса.

Панели передней стенки

Прикрепите листы к сторонам крыши. Не оставляйте зазоров между листами и выравнивайте края заподлицо.

Кровельные листы — 5-сторонний навес

Вырежьте и прикрепите листы к задней части углового навеса. Используйте винты 1 5/8″ через каждые 8″ вдоль рамы крыши. Выровняйте края заподлицо и не оставляйте зазоров между листами.

Передние накладки на крышу

Задние накладки на крышу

Для накладок на крышу используйте доски размером 1×6. Отрежьте планки нужного размера и прикрепите их к концам стропил. Просверлите направляющие отверстия и вставьте винты 6d, чтобы плотно зафиксировать планки на месте.

Установка кровли

Установите кровельный материал, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Начинайте первый ряд черепицы с полной вкладки, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половины лепестка и седьмой — с 3 таб. Добавьте также вспышки. Прочтите инструкции производителя, чтобы выполнить работу должным образом и избежать протечек крыши.

Установка косяков – угловой навес 8×8

Используйте пиломатериалы 2×4 для дверных косяков. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Дверь для 5-стороннего сарая

Используйте для двери панель, которую вы вырезали на предыдущих шагах. Используйте пиломатериалы 2 × 4 для отделки. Соберите дверную раму с помощью винтов 2 1/2″ и карманных отверстий. Убедитесь, что углы прямые, и проверьте, равны ли диагонали. Прикрепите дверную панель на место с помощью 2-дюймовых гвоздей.

Установка двери в угловой навес

Установка двери в проем. Выровняйте края заподлицо и используйте петли, чтобы зафиксировать дверь на косяках. Установите дверную защелку, чтобы вы могли держать сарай запертым, а вещи в безопасности.

Установка накладок снаружи

Установите окно сбоку навеса, а затем установите декоративные накладки. Вставьте 2-дюймовые гвозди, чтобы плотно закрепить планки. Прикрепите планки 1×4 к внешней стороне сарая.

Построить угловой сарай 8×8

Нанесите несколько слоев краски на наружную поверхность сарая, чтобы улучшить внешний вид сарая и защитить его от непогоды.

8×8-5-сторонние угловые планы сарая

Этот красивый и прочный сарай 8×8 поможет вам организовать садовые инструменты и другие предметы, которые у вас есть в доме. Вы можете внести множество корректировок и настроить его в соответствии с вашими потребностями. Пожалуйста, взгляните на остальные мои бесплатных планов сарая , потому что у меня есть более 1500 бесплатных дизайнов. 9. Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

28 типов конструкций и стилей крыш (с иллюстрациями)

При проектировании здания часто можно считать само собой разумеющимся, что крыша представляет собой единую форму, подходящую для всех, но это определенно так. не тот случай. Существует огромное количество типов крыш, все они служат разным целям и больше подходят для определенных погодных условий и стилей строительства.

Нужны специалисты по кровельным работам для вашего домашнего или коммерческого проекта? Позвоните нам по телефону 0808 196 7606 .

Знание того, какая крыша есть какая и что лучше всего подходит для ваших нужд, может быть сложным процессом, JTC Roofing собрала 28 типов конструкций крыш, доступных для различных стилей зданий, здесь:

• Крыша капота

• Коробчатая двускатная крыша

• Крыша бабочки

• Фонарь Крыша

• Комбинированная крыша

• Крестовая двускатная крыша

• Шатровая крыша

• Изогнутая крыша

• Купольная крыша

• Мансардное окно

• Голландская двускатная крыша

• Плоская крыша

• Передний фронтон

• Двускатная крыша с односкатной крышей

• Гэмбрел Крыша

• Полушатровая крыша

• Шестиугольная крыша беседки

• Шатровая и ендовная крыша

• Джеркинхед Крыша

• Мансардная крыша

• М-образная крыша

• Открытая двускатная крыша

• Парапет крыши

• Шатровая крыша пирамиды

• Крыша солончака

• Односкатная крыша или Skillion

• Простая вальмовая крыша

• Skillion и Lean to Roof

Крыша фонаря

Крыша фонаря имеет внутреннюю стену, построенную над одной секцией крыши, причем эта часть стены часто имеет несколько окон или одно длинное окно.
