Как сделать сэндвич-трубу своими руками?

Кирпичные дымоходы постепенно вытесняются новыми конструкциями. При их изготовлении применяются новые строительные материалы. Такие дымоходы называются сэндвич-трубой. Они имеют массу преимуществ. Однако высокая стоимость не позволяет каждому приобрести представленную конструкцию.

При большом желании собрать сэндвич-трубу своими руками не составит большого труда. Подробная инструкция поможет домашнему мастеру выполнить все действия правильно. При этом он сможет не только собрать трубу, но и смонтировать ее самостоятельно на кровле.

Общая характеристика

Конструкция, как сэндвич-труба, появилась на рынке строительных материалов относительно недавно. Технологии производства постоянно совершенствуются. Выпускаются новые виды материалов, которые позволяют смонтировать любую систему, придать ей необходимые качества.

Монтаж сэндвич-трубы своими руками позволит сэкономить средства семейного бюджета. Производство подобных дымоходов не отличается высокой сложностью. Представленные конструкции можно изготовить из материалов, которые представлены в строительных магазинах.

Сэндвич-труба представляет собой конструкцию из металла и утеплителя. В качестве последнего применяются негорючие материалы, например, базальтовая вата. Также в составе конструкции есть две трубы разного диаметра. В образовавшуюся полость между ними устанавливается утеплитель. Именно благодаря простоте такой трубы собрать ее можно своими руками.

Преимущества

Изготовление сэндвич-трубы своими руками является оправданным по многим причинам. Представленная конструкция отличается массой преимуществ. В первую очередь необходимо отметить универсальность сэндвич-трубы. Она совместима с дымоходами практически из любых материалов.

Это компактное и легкое изделие. Его несложно смонтировать самостоятельно. Причем работа будет выполнена буквально за один день. Она выглядит эстетично, способна дополнить общий вид кровли из разных материалов.

Одним из главных преимуществ представленных дымоходов является его негорючесть. Базальтовая вата, которая применяется в качестве утеплителя, при высоких температурах не горит и не тлеет. Она просто превратится в камень.

Стропильная система не препятствует установке сэндвич-трубы. На стенках дымохода не будет оседать сажа, появляться конденсат. Поэтому систему не потребуется часто чистить. Материалы, из которых создана труба, не подвержены воздействию агрессивных сред, химикатов, перепадов температуры.

Недостатки

Список недостатков сэндвич-труб достаточно скромный. Представленные в продаже конструкции стоят относительно дорого. Этот недостаток не имеет значения для тех хозяев, которые захотят сделать подобный дымоход своими руками.

Также следует отметить, что сэндвич-конструкции не эксплуатируются свыше 15 лет. Это также сомнительный недостаток. Рынок стройматериалов постоянно совершенствуется. Если при изготовлении трубы применять новые, высококачественные материалы, они могут прослужить дольше.

Как утверждают профессиональные строители, представленные системы отличаются массой преимуществ, которые затмевают недостатки. Именно по этой причине многие хозяева создают именно сэндвич-трубы своими руками. Для бани деревянной постройки представленный вариант считается лучшим. Для других видов материалов он также подходит.

Подготовка

Монтаж сэндвич-трубы своими руками выполняется по определенной технологии. Она включает в себя несколько этапов. Сначала потребуется сделать чертеж. Для этого проводят соответствующие замеры, продумывают необходимые детали.

После создания плана, можно приобрести необходимое количество материалов. Также следует подготовить все необходимые в работе инструменты. Далее производится сборка конструкции и ее установка на кровле.

Для изготовления подобной системы потребуется приобрести лист для внутренней части трубы из нержавейки, теплоизоляцию и внешний лист для трубы, который может быть из оцинкованной стали, латуни или меди. Выбору материалов необходимо уделить особенное внимание. От этого будет зависеть функциональность и долговечность дымохода.

Выбор материалов

Изучая вопрос, как сделать сэндвич-трубу своими руками, необходимо ответственно подойти к выбору материалов. Внутренний участок трубы должен быть изготовлен из листа нержавейки. Этот материал при нагреве минимально меняется свои размеры, не деформируется. Оцинкованную сталь лучше использовать только для внешней части трубы. Для этого также может подойти латунь или медь.

Утеплитель между двумя металлическими частями дымохода может быть выполнен из минеральной ваты. Это базальтовое волокно, которое отличается минимальной теплопроводностью. Его толщина может составлять от 25 до 60 мм. Этот материал экологически безопасен, не возгорается. Это отличный вариант для создания дымохода.

Также в качестве утеплителя может применяться керамзит или полиуретан. Нельзя использовать для крепежа, утеплителя и прочих элементов системы возгораемые материалы. Обычный заводской котел может нагревать систему до 120ºС. Но вот самодельная печь для бани, например, выдает температуру до 800ºС в дымоходе. Поэтому материалы необходимо выбирать очень тщательно.

Проведение расчетов

Монтаж дымохода из сэндвич-труб своими руками следует начать с расчетов. В соответствии с планом дома можно узнать расстояние дымохода до поверхности кровли. Однако важно правильно рассчитать параметры участка, который будет возвышаться над поверхностью крыши.

Если кровля имеет плоскую поверхность или минимальный наклон, дымоходная труба должна возвышаться над ней на высоту 50 см. Если же скаты покрыты воспламеняющимся материалом, этот показатель увеличивается в 2 раза. Труба должна быть в этом случае не менее 1 м.

Если дымоход расположен на расстоянии 3 м и более от конька кровли, нужно правильно определить линию его монтажа. Она проходит под углом 10º от центра крыши.

Также следует уделить внимание сечению трубы. Для котла мощностью 3,5 кВт подойдет дымоход сечением 14х14 см. Если этот показатель достигает 5 кВт, габариты должны составить 14х20 см. Если котел имеет номинальную мощность до 7 кВт, следует делать сечение 14х27 см.

Сборка трубы

Сделать сэндвич-трубу для дымохода своими руками достаточно просто. Подготовив все необходимые элементы, проведя расчеты, можно приступать к работе. Сначала со всех материалов нужно снять пленку. Если будет установлен котел заводского производства, можно использовать обычную стекловату. Но для самодельных печей крайне важно применять именно базальтовое волокно. Его после распаковки оставляют на 5 минут. Это позволит волокнам расправиться.

Стальную трубу (чаще всего цельная) потребуется обернуть слоем утеплителя. Внешняя часть дымохода может собираться из нескольких фрагментов. Оцинкованную сталь собирают при помощи небольших саморезов. Монтировать с их помощью потребуется как фрагменты, так и поверхность листа.

В некоторых случаях стальные листы соединяют при помощи сварки. Важно обеспечить высокую герметичность системы. В этом случае она будет эффективной и безопасной. В том месте, где труба будет проходить сквозь кровлю, необходимо оснастить специальный короб. Его наполняют керамзитом или иным негорючим материалом.

Соединение дымоходных труб

Знать, как изготовить сэндвич-трубу своими руками, недостаточно. Важно правильно установить представленную конструкцию на кровле. Для этого потребуется приобрести специальные переходники. Трубу с меньшим диаметром вставляют в расширение предшествующего участка дымохода. Такой способ соединения позволяет избежать появления сажи внутри системы.

Если дымоход будет проходить через стену, нужно разобрать место для проведения этого процесса. Этот участок потребуется укрепить. Далее собирается наружный кронштейн. К нему крепятся специальные конструкционные элементы, которые позволят легко переместить тройник в процессе крепления дымоходной трубы.

Стену, через которую будет выполняться монтаж, можно закрыть листом фанеры толщиной 10 мм. По его периметру устанавливается лист асбеста. На этот слой также потребуется смонтировать пластину из оцинкованной стали. Все слои укрепляют шурупам в том месте, где будет проходить труба. Кронштейн следует покрасить. Далее трубу продевают в подготовленное отверстие.

Установка через крышу

Можно выводить сэндвич-трубу для дымохода своими руками через крышу. Изнутри к созданному отверстию следует прикрепить лист оцинкованной стали. Его крепят только после того, как труба будет выведена на крышу. При необходимости его можно будет завести под край материала кровли.

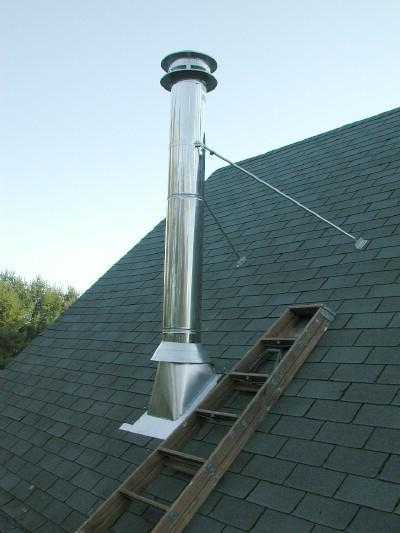

Если труба будет высокой (более 1 м), нужно продумать систему распорок. В противном случае такая система будет ненадежной. Также применяются обжимные хомуты. Это позволит избежать наклона трубы от ветра. При установке распорок следует учесть розу ветров в данной местности.

Если кровля выполнена из битума или рубероида, материал дополнительно защищают от возгорания. Для этого устанавливают над покрытием дефлектор. Он имеет в своей конструкции сетку-гаситель.

Стыки трубы не должны проходить в материале потолка или кровли. Это самые пожароопасные места дымохода. Собственник дома должен иметь возможность контролировать стыки.

Крепление

Сэндвич-трубу своими руками нужно правильно зафиксировать. Все колена, тройники и стыки нужно затянуть хомутами. Особенно важно учитывать высоту дымохода. Такие конструкции необходимо правильно фиксировать, укреплять.

В местах соединения сэндвич-труб затягиваются хомуты. Если есть тройники или переходники, потребуется применять два монтажных элемента.

Опоры можно создать из уголков 50, 30 мм. Также важно применять термостойкий герметик. Это вещество предотвращает попадание воздуха в трубу. Если не обеспечить герметичность системы, тяга в ней будет недостаточной. В помещение может попасть угарный газ.

Завершительный этап

Сэндвич-труба своими руками должна быть правильно смонтирована. Следует учесть, что расстояние всего дымохода должно составить в общей сложности 5-6 м. Расстояние замеряется от оголовка до колосника. Герметиком потребуется обработать все стыки. Также пространство между двумя трубами сверху нужно обработать представленным средством. Окружность с утеплителем не должна оставаться открытой.

Трубы обрабатывают как внутри помещения, так и снаружи. Также следует герметизировать стыки на наружной стороне дымохода. Причем после запуска системы все места соединений нужно тщательно проверить. При наличии утечек, стыки еще раз обрабатывают герметиком, который выдерживает температуру нагрева до 1000 ºС.

Изучив, как собрать сэндвич-трубу своими руками, можно создать дымоход самостоятельно в соответствии со строительными нормами. При этом удастся сэкономить средства семейного бюджета, смонтировать прочную, долговечную систему, которую не потребуется реставрировать еще много лет.

fb.ru

как сделать монтаж, установку своими руками на крыше, материалы

Сегодня частный дом трудно себе представить без камина или твердотопливного котла. Конечно, можно использовать и обычную дровяную печь, но уж как-то хочется сделать свой дом более современным. Тем не менее, реалии таковы, что без прибора отопления, работающего на газе, дровах или угле, все равно не обойтись. Далее встает вопрос выбора печной трубы для дымохода, ведь отработанные продукты сгорания должны быть выведены за пределы дома. Старые кирпичные трубы сейчас не используют, предпочитая им более современные — металлические. Поэтому главной темой статьи будет монтаж трубы — сэндвич, которая используется именно для этих целей.

Труба дымохода нагревается до высокой температуры, поэтому очень важно обеспечить ее изоляцию в местах прохождения через несколько слоев кровли. Если этого не учесть, то вероятность возгорания или деформации потолочного перекрытия будет весьма высока.

Наиболее простым решением является создание тепловых зазоров между дымоходом и перекрытием. Но это способствует появлению сквозняков, сводящих к нулю все попытки обогрева дома. Поэтому и нужна труба, внешние стенки которой не расширялись бы и не были бы горячими. Рассмотрим устройство такого приспособления и выясним, как сделать сэндвич трубу самостоятельно.

↑

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов. Труба — сэндвич своими руками - это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

↑

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков. Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами. Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

↑

Установка сэндвич трубы

Установка трубы — сэндвич не менее важна, чем ее изготовление. Здесь нужно учитывать несколько особенностей.

Возле самого прибора отопления участок трубы изолировать нельзя. Температура там настолько велика, что в течение нескольких лет любая труба может прогореть в этом месте. Учитывайте эту вероятность.

Конструкцию дымохода в этом месте выполните с таким расчетом, чтобы можно было заменить этот участок без демонтажа всего дымохода.

Учитывайте влияние конденсата. Конденсат, смешанный с сажей, обязательно будет образовываться на внутренней части металлической трубы. Необходимо предотвратить его проникновение сквозь трубу в дом. Если труба проложена наклонно или горизонтально, что бывает редко, то в трубе устанавливают специальные краны для слива конденсата.

В большинстве же случаев, дымоход располагается вертикально, поэтому установка сэндвич — труб выполняется по определенной технологии:

Участки внутренней трубы устанавливаются раструбами вверх.
Внутрь вставляются очередные участки. При этом конденсат не может протечь наружу.
Внешняя труба монтируется наоборот. Очередные участки раструбами надеваются на нижние участки трубы.

Такой монтаж называется «по дыму». Благодаря такой технологии в помещение не проникают ни дым, ни конденсат.

В целях пожарной безопасности рекомендуется все же не допускать контакта дымохода с материалом потолочного перекрытия. Сэндвич-трубы должны быть установлены в специальные короба, отделяющие их от материала потолка и стен. Для надежности в короба прокладывается базальтовая вата. Также можно оставить короба пустыми, ведь воздух также является прекрасным теплоизолятором.

Весьма популярно ограждение дымохода от потолка посредством небольшого металлического листа. В этом случае металл играет роль радиатора, рассеивающего излишки тепла в окружающее пространство.

Также важно выполнить монтаж сэндвич — труб с герметизацией соединений. Дело в том, что подсос воздуха из дымохода значительно ухудшает тягу. Места с такими утечками рекомендуется заделать герметиком. Но обычный герметик для этих целей непригоден. Воспользуйтесь высокотемпературным жаростойким печным герметиком, который способен выдержать температуру до 1200 градусов. Это однокомпонентный состав на основе силиката натрия.

↑

Монтаж труб — сэндвич на крыше

Располагая дымоход на крыше, необходимо учесть несколько нюансов.

В процессе сгорания топлива через дымоход могут подниматься вверх искры. Вылетая из трубы, искры могут представлять собой огромную опасность для окружающих и для кровли. Так, если кровля изготовлена, например, из битумной черепицы или ондулина, то существует риск ее возгорания или прожигания.

В этом случае выход дымохода следует располагать на высоте не менее 1 метра от конька. То есть, дымоход должен подниматься над коньком минимум на 1 м.

Учитывайте и направление возможного полета вылетающих искр. Даже если крыше дома ничего не угрожает (она изготовлена из черепицы, металлочерепицы или шифера), искры могут доставить неприятности. Например, веревки для белья лучше располагать со стороны дома, противоположной расположению дымохода.

vsetrybu.ru

Сэндвич-труба для дымохода своими руками: инструкция по монтажу

Утепленные системы для дымоудаления, именуемые «сэндвич-дымоходами», приобрели широкую популярность.

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: легко монтируются, обеспечивают хорошую тягу и отлично противостоят воздействию высоких температур и кислот.

Что же представляют собой эти системы, и как устанавливается сэндвич труба для дымохода своими руками?

Конструктивные особенности сэндвич-дымохода

Устройство данной системы проста: берется труба из высококачественной нержавеющей стали, кислотостойкой и способной работать в высокотемпературных режимах, оборачивается минераловатным теплоизолятором (обычно базальтовым). Затем вся конструкция помещается в еще одну трубу, уже из стали оцинкованной, играющую роль защитного кожуха.

У систем заводского изготовления есть ряд преимуществ:

В ассортименте помимо труб имеются все необходимые элементы, которые только могут потребоваться при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, перекрытий и кровли, а также крепежные кронштейны и многое другое.
Все детали идеально подогнаны друг к другу и сконструированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. К примеру, каждый элемент с одной стороны несколько заужен, благодаря чему его можно просто вставить в соседнюю деталь и надежно в ней зафиксировать.

Как и любые изделия, выпускаемые в заводских условиях, сэндвич-дымоходы имеют безупречный внешний вид, чего при самостоятельном изготовлении добиться крайне сложно.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование». Одно из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оснащать такие сооружения теплоизоляцией с целью обеспечения хорошей естественной тяги. В сэндвич-дымоходах для этого применяют вату из базальтового волокна, которая:

Имеет низкий коэффициент теплопроводности.
Хорошо переносит воздействие высоких температур и кислот.

Важную роль играет экологическая чистота материала.

Сэндвич трубы с теплоизолятором

Предварительные расчеты

Нормативы определяют минимальную площадь сечения дымоотводящего канала, которая составляет:

для котлов мощностью до 3,5 кВт: 196 кв. см;
от 3,5 до 5,2 кВт: 280 кв. см;
от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Она подбирается соответственно температурному режиму, в котором будет работать дымоход.

Также перед закупкой всех компонентов необходимо определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины нужно учитывать следующие правила:

Оголовок дымохода должен располагаться на высоте 5 метров и выше над землей.
Для крыш с покрытием из горючих материалов высота оголовка дымохода над коньком или плоской кровлей должна составлять 1 – 1,5 м.

При наличии на кровле негорючего покрытия оголовок дымоотводящей трубы размещают:

на плоской крыше без парапета — на 0,5 м выше покрытия;
на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — на 0,5 м выше конька (парапета).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей кровле оголовок располагают на той же высоте, что и конек (парапет).

Если расстояние от конька (парапета) до дымохода более 3-х м, узел обустраивают ниже конька (парапета), но на таком уровне, чтобы плоскость, проведенная через конек (парапет) и оголовок трубы имела наклон в 10 градусов относительно горизонтали.

Месторасположение

Дымоход рекомендуется размещать с таким условием, чтобы он:

включал как можно меньше горизонтальных элементов;
как можно большей частью находился внутри отапливаемого помещения;
не соприкасался с горючими элементами, в том числе являющимися частью строительных конструкций.

Вертикальный дымоход после монтажа

Дымоход не должен контактировать с инженерными коммуникациями, особенно электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич труб своими руками

При монтаже системы придерживайтесь следующих правил:

Сборку следует начинать от теплогенератора.
Применение сэндвич-элементов для непосредственного подключения к теплогенератору не допускается.
Шаг крепления к стене должен составлять 2 м. В обязательном порядке закрепляются все отводы и тройники.

На оголовке дымохода должен быть установлен дефлектор, назначением которого является защита от попадания в трубу осадков и предотвращение запирания продуктов горения сильным ветром.

Дымоход в перекрытии

Соединение деталей

При соединении элементов их внутренние трубы заводятся одна в другую. Если последующий по ходу движения дыма элемент вставляется в предыдущий, такое соединение называют «по конденсату». Оно позволяет влаге легко стекать вниз и исключает ее попадание через швы в теплоизолятор.

Если же наоборот – предыдущий в последующий, тип соединения называется «по дыму».

Оно максимально благоприятствует истечению продуктов горения.

Обычно до тройника, служащего для отвода конденсата, систему собирают «по дыму», а после него – «по конденсату». Наружная труба предыдущего элемента всегда заводится внутрь наружной трубы последующего.

Место соединения внутренних труб следует герметизировать при помощи термостойкого герметика, рассчитанного на температуры свыше 1000 градусов. Затем его стягивают хомутом из оцинкованной стали, который фиксируется болтами или проволокой.

После сборки элементы скрепляются один с другим посредством фланцев, байонетного соединения либо «холодового моста».

Установка любого котла предполагает наличие дымохода. В чем преимущества коаксиального дымохода для газового котла и как правильно осуществляется его монтаж, вы узнаете на нашем сайте.

Какие характеристики нужно учитывать при выборе настенного газового котла, читайте тут.

Отопление частных домов чаще всего осуществляется газом, так как это самый экономичный способ обогрева помещения. В этой статье http://microklimat.pro/otopitelnoe-oborudovanie/kotly/odnokonturnyj-gazovyj-kotel-dlya-chastnogo-doma.html поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора прибора.

Вывод дымоходной трубы

Место пересечения трубой наружной ограждающей конструкции – кровли или стены – следует правильно оформить. Рассмотрим оба варианта:

Через стену

Снаружи на стене необходимо закрепить кронштейн, к которому привинчиваются два уголка. Лежащий на уголках тройник удобно будет смещать из стороны в сторону – это потребуется при монтаже.

В самом дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проеме стены устанавливается гильза (ее еще называют разделкой), поставляемая в комплекте.

Она предназначена специально для организации прохода трубы через стены и перекрытия. Пространство между гильзой и стеной забивается минераловатным утеплителем.

Перед установкой трубы проем с наружной и внутренней стороны закрывается листами из негорючего материала, в которых проделаны отверстия для дымохода. После этого можно прокладывать сэндвич-трубу.

Труба по месту прохода через стену должна быть цельной, стыковать здесь отдельные элементы нельзя: все места соединений должны поддаваться визуальному контролю.

Через кровлю

Выпуск через кровлю оформляется посредством специального элемента – крышной разделки.

Ее конфигурация зависит от уклона крыши – его нужно указать при оформлении заказа.

Разделка устанавливается снаружи проделанного в кровле проема, в то время как изнутри он перекрывается листом из стали или прочих негорючих материалов с отверстием для прохода трубы.

После монтажа разделки на дымоходе фиксируют регулируемый фартук, который призван защитить все швы и места примыканий деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене используются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники крепятся посредством особых кронштейнов, называемых опорными.

На них приходится нагрузка от веса всей конструкции.

При значительной продолжительности наружного участка сэндвич-дымохода, возвышающегося над крышей, его нужно закрепить при помощи растяжек.

Для того чтобы система отопления не требовала ремонта долгие годы, нужно правильно выбрать и установить трубы для отопления. Какие лучше выбрать? Рассмотрим изделия из стали, пластика, меди и оценим их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией разберем по этой ссылке.

Видео на тему

microklimat.pro

Как сделать сэндвич-трубу своими руками?

Общая характеристика

Преимущества

Недостатки

Подготовка

Выбор материалов

Проведение расчетов

Сборка трубы

Соединение дымоходных труб

hochyvseznat.ru

Как сделать сэндвич трубу своими руками

Узнайте про установку сэндвич дымохода своими руками! Особенности сэндвич дымоходов, пошаговая технология монтажа, фото + .

Очень часто в загородных домах нагревание осуществляется при помощи камина или полноценной печи, к которой подключается завязывание и вся необходимая теплотехника.

В этом я расскажу про монтаж дымохода сэндвич, который мы осуществили своими руками. дымоход из сэндвич труб в бане - Продолжительность.

Подобное оборудование нуждается в правильно собранном дымоходе.

Монтаж сэндвич дымохода пример сборки сендвич-трубы своими руками + пошаговая её установка. Внутренняя труба – из нержавеющей стали, а вот внешняя.

Он обеспечит вывод продуктов горения и угарного газа.

Монтаж сэндвич-дымоходов своими руками. Также труба из нержавеющего металла очень с легкостью обрабатывается – ее можно резать обычными ножницами по.

Смонтировать его без привлечения специалистов не так уж сложно, если выгрести установку родными дланями сэндвич дымохода.

Монтаж дымохода из сэндвич труб своими руками ордер сборки, схема, видеоролику — версия для печати

Ведь монтажный процесс при этом похож на работу с конструктором.

монтирование сэндвич-дымохода с проходкой через перекрытие и кровлю. очко для бани своими руками - как взбодрить правильно? отозваться

Срок службы устройства достаточно велик, а уход за ним практически не нужен.

Дымоходы из сэндвич труб, то питаться утепленные, обладают весомыми преимуществами по сравнению с. Труба для дымохода близкими дланями технология монтажа

Правильная установка сэндвич трубы имеет в виду соблюдение некоторых значительных технических нюансов. Собрать действующий по всем правилам дымоход не так-то просто.

Монтаж дымохода из сэндвич труб своими руками. Вдобавок можно оглянуться еще и со схемами, дабы лучше закрепить знания, как правильно выполнить.

Сначала необходимо определиться с поперечником поперечного разреза трубы и протяженностью дымохода.

Перед тем как установить сэндвич дымоход своими руками, необходимо проверить некоторые ньюансы работы. Монтаж сендвич дымохода, наблюдаете на .

Для настоящего нужно обратиться существующие нормы СНи П.

Монтаж дымохода сэндвич своими руками руководство. Из этой статьи вы узнаете, как неискаженно высмотреть размеры дымохода, из каких элементов он состоит и.

Диаметр дымохода выбирается с учетом тепловой силы отопительного оборудования: Обычный сэндвич дымопровод — конструкция, которая собирается из отдельных сегментов.

Каждый представляет внешне трубу, внутри которой есть еще одна, но меньшего диаметра, а между ними располагается компактный теплоизоляционный материал.

Кожух — наружный слой — выполнен из некорродирующей стали.

Внутренний слой одинаковый сделан из стали, имеющей хаое антикоррозионное покрытие.

Есть и другие образцы, например, из меди, латуни и алюминия. Алюминий — дешевый материал, и его пользование заметно понижает лэндинг дымохода.

Но в процессе эксплуатации при нагревании он расширяется, а при остывании еще сужается.

В результате герметичность дымохода может быть нарушена.

Поэтому мастаки советуют приобретать сэндвич труды, в каковых обе железные звену сделаны из стали. Базальтовая вата не трепещет скачков температур, хим и телесных воздействий, а также быть обладателем превосходными теплоизоляционными свойствами.

Посредине между ними находится базальтовый утеплитель. У разных производителей утеплитель имеет разную толщину. Все звено необходимо собирать таким образом, воеже конденсат, какой будет скапливаться в течении работы дымохода, мог стекать вниз.

Минимальное значение — 25 мм, а максимальное — 60 мм. (3) Монтаж выполняется следующим образом: Обратите внимание! Через любые 2 метра при наружной сборке дымоход кронштейнами укрепляется к стене.

Если предусмотрен отвод или сгон, каждая такая деталь равно как фиксируется к стене.

Это дает возможность удержать конструкцию в вертикальном положении и предотвратить ее обрушение при сильном порыве ветра.

А еще таким образом снижается нагрузка на стыковочные элементы. При вычислениях учитывается упитанность стенки котельного оборудования или печи, наличие открытой или закрытой топки, а также степень горючести материалов, каковыми отделаны стены.

При нынешнем все равно нужно соблюдать определенный интервал в обществе стеной и трубой. Так, например, если толщина стенки котла составляет 6,5 см, наличествует закрытая топка, и стена не оберегаема от возгорания ничем, величина отступки составит 50 см.

А если толщина печи 12 см, и стена хорошо защищена от возгорания, отступка может быть равна 20 см. Одно отверстие целесообразно расположить внизу, а не этот — наверху.

В этом случае должно сделать на внешней стене 2 окошка. При сверхсекретном варианте отступки обязательно полезно собрать напольное покрытие из невоспламеняющихся материалов.

Установка дымохода сэндвич своими руками - инструкция!

http://energyfamilyshop.ru

legkoe-delo.ru

Как сделать сэндвич-трубу своими руками?

Домашний уют 6 октября 2017

Общая характеристика

Преимущества

Видео по теме

Недостатки

Подготовка

Выбор материалов

Проведение расчетов

Сборка трубы

Соединение дымоходных труб

Установка через крышу

Крепление

Завершительный этап

Источник: fb.ru Автомобили Как сделать обогрев руля своими руками?

Жесткая конкуренция изготовителей автомобилей привела эту отрасль к невероятному прогрессу. Многие производители заинтересованы в привлечении потенциального покупателя именно к своей марке. Особенно сложно придумать н...

Автомобили Как сделать парусный катамаран своими руками?

Катамаран - это тип судна, которое изготовлено с использованием двух или более структурно объединенных корпусов. Этот вид плавсредств особенно пригоден для рыбалки, спорта, туристических и развлекательных целей, получ...

Автомобили Как сделать багажник экспедиционный своими руками?

Наверное, каждый автомобилист, любящий далекие путешествия, сталкивался с проблемой маленького багажного отсека. Иногда все нужные вещи просто не помещаются в багажное отделение. Но как тогда быть? Класть все в салон?...

Бизнес Конные косилки: устройство, отзывы. Как сделать конную косилку своими руками?

Сегодня во время сенокоса редко можно встретить такие инструменты, как коса и грабли. Ими уже практически никто не пользуется. Существует огромное количество устройств и технологий, облегчающих жизнь современного ферм...

Бизнес Станок шлакоблочный: описание, устройство. Как сделать шлакоблочный станок своими руками?

Шлакоблок – это очень удобный строительный материал для возведения жилых построек небольшой этажности. Многие домашние мастера, которые располагают свободным временем и желанием изготавливать строительные блоки ...

Бизнес Ферритовое кольцо - что это такое? Как сделать ферритовое кольцо своими руками?

Каждый из нас видел на шнурах питания или на кабелях согласования электронных устройств небольшие цилиндры. Их можно встретить на самых обычных компьютерных системах, как в офисе, так и дома, на концах проводов, котор...

Дом и семья Как сделать кондитерский шприц своими руками из подручных материалов?

Любое кондитерское изделие принято украшать. Для тортов используются кондитерские шприцы. Приспособление позволяет преобразить торты, пирожные, наполнить кремом эклеры. Если нет такого изделия, то его можн...

Дом и семья Как сделать игрушки-погремушки своими руками

Первые игрушки для малыша родители выбирают с особым трепетом. Так хочется показать крохе что-то красивое и интересное. При этом желательно, чтобы игрушка была еще и полезной. Порадовать ребенка чем-то эксклюзивным и ...

Дом и семья Где продаются лизуны? Как сделать такую игрушку своими руками?

Лизун – одна из самых популярных и доступных игрушек-антистрессов. В нашей стране такая забава появилась примерно в середине 90-х годов прошлого столетия и произвела самый настоящий фурор. Поиграть с липкими мяч...

Дом и семья Трубка курительная и ее виды. Как сделать курительную трубку своими руками?

Точно не известно, где и когда появилась первая курительная трубка. Ученые полагают, что изобрели её индейские племена Центральной Америки, в частности племя майя. На местах их поселений археологи нашли древние трубки...

monateka.com

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.С целью упрощения монтажа применяются различные вспомогательные детали:

хомуты,
отводы,
прямые элементы,
тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;• шибер служит для регулировки тяги в трубе дымохода;• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;• проходной узел для потолка служит для прохода через потолочные перекрытия;• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

o-trubah.com
