Как изготовить трубы из оцинковки своими руками / Вентиляционные трубы / Предназначение труб / Публикации / Санитарно-технические работы

Если вас интересует вопрос, как сделать трубу из оцинковки своими руками, значит, вы хотите сэкономить на строительстве. Действительно, изготовление самодельных жестяных конструкций – это разумная альтернатива фабричным водостокам, дымоходам и вентиляционным кожухам. Как практически выполнить работу, расскажет данная статья.

Характеристики материала

Оцинкованные конструкции делаются из жести. Материал представляет собой листовую прокатную сталь толщиной 0,1 — 0,7 мм.

Из мягкого материала формируются изделия сложной формы

Изготовление листов происходит на прокатных станках, но полученная таким образом продукция нуждается в дополнительной защите. Поэтому ее покрывают материалом, устойчивым к коррозии. В конечном итоге, потребители получают стальной лист, шириной 512-1000 мм, который имеет  микронное покрытие хромом, оловом или цинком.

Продукт характеризуется пластичностью, что позволяет обрабатывать жесть ручным способом. Причем, если на материале накатаны ребра жесткости, по прочности он не уступает стальным аналогам. По этим причинам жесть используется при изготовлении изделий сложной формы.

Необходимые инструменты

Мягкий и пластичный материал легко поддается изгибу, поэтому изготовление труб из оцинковки производится с помощью простых инструментов:

  • Ручных ножниц по металлу. Таким инструментом можно без усилий разрезать жесть, максимальная толщина которой составляет всего 0,7 мм.
  • Молотка с мягким бойком. Эту роль может исполнять деревянный молоток или инструмент из металла, на ударной части которого находится резиновая накладка.

Для работы понадобится деревянный молоток

Обратите внимание! Молоток с бойком из металла в данном случае не подходит. Он может деформировать тонкий лист оцинкованной жести и испортить изделие.

  • Плоскогубцев. Несмотря на мягкость, тонкий металл согнуть руками невозможно.

Помимо инструментов вам понадобится оборудование:

  • Верстак, с помощью которого производится разметка и резка заготовок.
  • Калибрующий элемент в виде стальной трубы диаметром 100 мм или уголка с величиной сторон 75 мм.

Важно! Калибрующие элементы следует жестко закреплять, поскольку на них производится заклепка стыковочного шва будущих водостоков или коробов.

В процессе разметки заготовок не обойтись без измерительных инструментов – металлической линейки, рулетки, угольника или разметчика (остро заточенного стального стержня с закаленным концом).

Изготовление труб из оцинковки своими руками

Изготовление кожухов и цилиндров из оцинкованной стали включает три  этапа:

  1. Подготовительный. Начинается с разметки и заканчивается вырезанием готовой «выкройки».
  2. Формовочный. В это время происходит формирование заданного профиля дымохода или вентиляционного короба.
  3. Финальный. На данном этапе противоположные края заготовки соединяются между собой.

А теперь подробно остановимся на поэтапном изготовлении трубы из оцинковки ручным способом.

Выкраивание заготовки

Жесть легко разрезать ножницами

Возьмите лист оцинкованной жести и сделайте эскиз изделия. Далее действуйте таким образом:

  • Вырежьте полученный мерный кусок листа, на котором вы начертили контур необходимого вам изделия.
  • Раскатайте на ровном участке верстака лист оцинковки. Отмерьте от верхнего края величину длины короба и сделайте там отметку.
  • Возьмите угольник и от метки длины изделия проведите линию перпендикулярно боковой кромке листа.
  • Отметьте на верхней кромке заготовки и отмеченной линии длины изделия величину периметра вентиляционного короба или окружности цилиндра дымохода.

Обратите внимание! Фактическую величину окружности или периметра нужно увеличить на 15 мм для образования стыковочных кромок.

  • Соедините полученные отметки сверху и снизу.
  • Вырежьте «выкройку» из листа, сделав боковой и продольный надрез.

 На заметку! Для измерения окружности трубы для дымохода из оцинковки воспользуйтесь рулеткой или вычислите ее по диаметру изделия, воспользовавшись школьной геометрической формулой. Для определения периметра суммируйте все стороны короба.

Формирование профиля

Загибать листы лучше плоскогубцами

Теперь приступаем к формированию профиля будущей конструкции.

  • Отметьте вдоль заготовки линию загиба фальца (с одной стороны 0,5 см, с другой – два раза по 0,5 см).
  • Загните фальцы под углом 90˚ к плоскости заготовки, которую перед этим разместили вдоль стального уголка (его ребро должно совпадать с линией загиба фальца).
  • Деформируйте лист с помощью ударов молотка, пока он не соприкоснется со второй плоскостью уголка.

Важно! Изменять форму листа следует постепенно, потихоньку продвигаясь вдоль линии загиба. Вначале делайте работу с помощью плоскогубцев.

  • Сделайте на фальце размером 1 см Г-образный загиб по линии 0,5 см параллельно плоскости заготовки.
  • Теперь приступайте к формовке тела дымохода. Поместите заготовку на калибрующую плоскость и обстучите оцинковку молотком, пока не получите профиль нужной формы. Фальцы в конце должны встретиться.

Обработка стыковочного шва

Чтобы обжать стыковочный шов, совместите вертикальные фальцы. Загните горизонтальную часть Г-образного фальца вниз, чтобы он обернулся вокруг вертикального фальца другого края конструкции. Загните торчащий «сэндвич», прижав к плоскости дымохода.

Вопрос, как самому сделать трубу из оцинковки, решен. Желаем успехов!

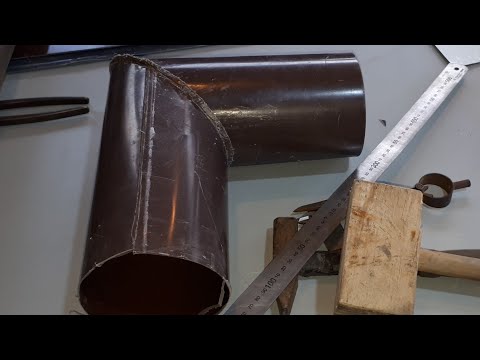

Видео: изготовление труб

Одностенные и двустенные дымоходы из оцинкованной стали – чем хороши и чем опасны

Содержание

  1. Можно ли оцинкованные трубы использовать для дымохода
  2. Вред оцинкованных дымоходов
  3. Срок службы дымохода из оцинковки
  4. Виды труб дымоудаления из оцинкованного железа
  5. Сэндвич трубы для дымохода из оцинковки
  6. Одностенные дымоходные трубы из оцинковки
  7. Монтаж оцинкованных труб дымоотведения
  8. Правила наружного и внутридомового обустройства трубы
  9. Как и чем утеплить оцинкованный дымоход
  10. Можно ли покрасить дымоход из оцинковки
  11. Дымоход из оцинковки – вопросы и ответы
  12. Что делать, если из оцинкованной трубы постоянно капает вода?
  13. Чем почистить оцинкованную трубу от сажи?
  14. Что лучше для дымохода – оцинковка или нержавейка?
  15. Какие дымоходы лучше – эмалированные или оцинкованные?

То время, когда в качестве системы дымоотведения традиционно использовался кирпичный дымоход или асбестовая труба, давно прошло. На данный момент появилось много аналогов (трубы из нержавейки, керамики, сэндвич), превосходящих последние варианты техническими и теплоизоляционными характеристиками. Одним из возможных вариантов обустройства системы дымоудаления является дымоход из оцинкованной стали.

Можно ли оцинкованные трубы использовать для дымохода

Изготовление дымохода из оцинкованного металла является, наверное, одним из самых спорных решений. С одной стороны, этот вариант намного дешевле, чем аналоги из нержавейки, с другой, есть опасения (не без оснований), что использование оцинковки повлияет на здоровье тех, кто проживает в здании.

Перед выбором дымохода данного типа потребуется учесть возможные риски и нюансы эксплуатации.

Вред оцинкованных дымоходов

Использовать нержавеющие оцинкованные трубы для дымохода можно, но потребуется учитывать определенные нюансы, связанные с эксплуатацией и характеристиками металла. В одном из справочников об оцинковке говорится следующее:

  • Нагрев цинка свыше 419,5°С опасен. В это время, особенно в условиях повышенной влажности, образуется окись металла. Испарения ядовиты и приводят к тяжелым отравлениям.
  • Чистый цинк не опасен для здоровья человека и содержится в его организме: зубах, поджелудочной железе, крови и т.д.
  • Особенно опасен технический цинк – во время производства, для придания металлу необходимых технических характеристик, в примесь добавляют мышьяк, сурьму и свинец.

Из всего перечисленного можно сделать вывод – труба для дымохода из оцинковки может безопасно использоваться в системах дымоотведения с низкой температурой отходящих газов. Абсолютно не влияют на здоровье человека конструкции по типу сэндвич, где внутренний контур изготовлен из нержавейки, а наружный из оцинковки.

Делать дымоход из оцинкованной стали стоит при подключении к отопительному оборудованию с температурой отходящих газов не более 350°С. Как правило, можно безопасно использовать трубу совместно с газовой техникой: колонками, котлами и конвекторами.

Срок службы дымохода из оцинковки

Срок эксплуатации трубы зависит от многих факторов, но в целом дымоход вполне может прослужить до 10 лет, без потери герметичности. Для увеличения срока эксплуатации следует придерживаться следующих рекомендаций:

  • Необходимо утеплить одноконтурный дымоход из оцинковки. Без теплоизоляции труба прослужит недолго, по причине разъедания конденсатом и прогорания за счет скопившейся сажи. Утепление оцинкованной трубы на наружном участке дымохода является обязательной мерой.
  • Краска для оцинковки существенно продлевает срок службы изделия.
  • Толщина стали, используемой для дымохода должна быть не менее 1 мм. Оцинковка с меньшей толщиной быстро прогорает. На строительных форумах можно найти информацию о том, что данный материал 0,6-0,8 мм прогорал уже спустя полгода эксплуатации.

При соблюдении всех технических условий, оцинкованная труба гарантированно прослужит не менее 10 – 15 лет.

Виды труб дымоудаления из оцинкованного железа

Потребителю предлагаются одностенные и двустенные оцинкованные трубы. Для удобства монтажа, производители изготавливают все необходимые комплектующие: тройники, ревизионные каналы и конденсатосборники. Поддерживается стандартный ряд диаметров. Заказать на заводе трубу или переходники нестандартных размеров, будет достаточно проблематично.

Чтобы подобрать необходимый материал для системы дымоотведения, потребуется учитывать технические характеристики, устойчивость материала к прогоранию и воздействию кислотной среды, а также основные возможности эксплуатации.

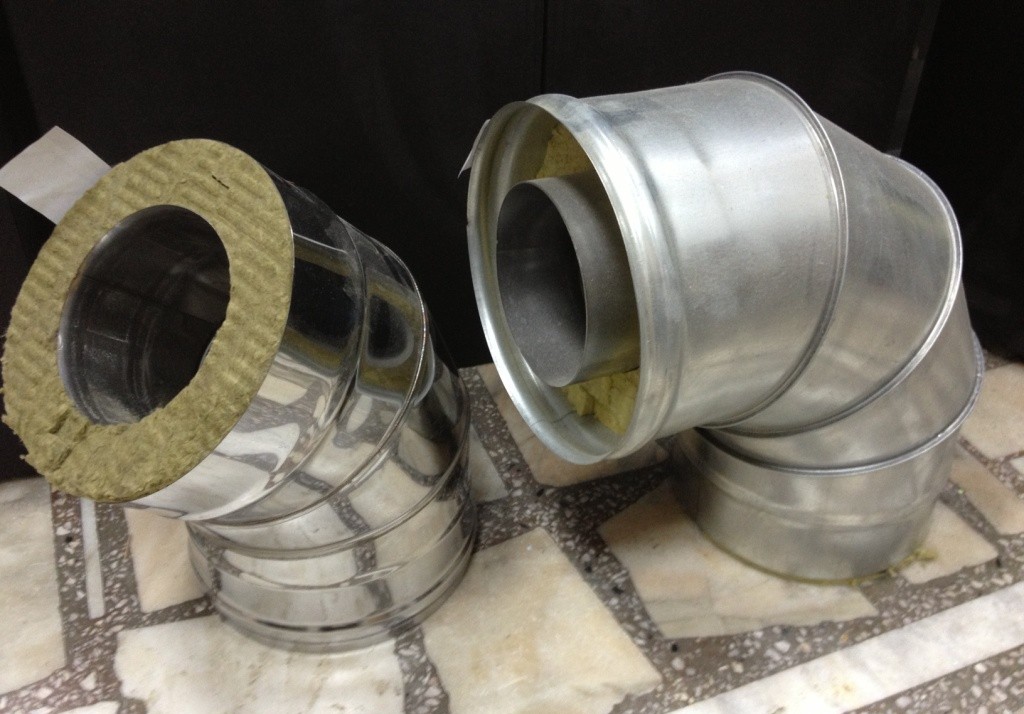

Сэндвич трубы для дымохода из оцинковки

Двухконтурные утепленные трубы для дымохода из оцинкованного листа выпускаются в двух модификациях:

  • Сэндвич трубы – конструкция, где внутренний и внешний слой сделан из оцинкованного металла. Конструкция уменьшает продуцирование конденсата, но не способна выдерживать значительный нагрев. Деформация наступает при нагреве внутреннего слоя до 500°С.
  • Модульные дымоходы из нержавеющей кислотостойкой стали с наружным утеплением и обечайкой из оцинковки. Такое устройство существенно удешевляет себестоимость конструкции и увеличивает срок эксплуатации практически в два раза.
  • Внутренний слой трубы должен изготавливаться из металла с толщиной 1 мм, для внешнего достаточно 0,5 мм.

Технические данные теплоизолированных уличных дымоходов в оцинкованном кожухе практически идентичные тем, что имеют аналоги, полностью изготовленные из нержавеющей стали. Для увеличения срока эксплуатации, внешний контур можно окрасить.

Одностенные дымоходные трубы из оцинковки

Изделие имеет простую конструкцию. Технология изготовления дымоходных труб из оцинкованной стали следующая:

  1. Из листов железа делают заготовки.
  2. Листы окунают в ванную с расплавленным цинком.
  3. В результате химической реакции, на поверхность наносится слой цинка толщиной до 60 мкм.
  4. Листы скручивают в трубы, швы заваривают.

Оцинкованная сталь должна быть не менее 1 мм. СНиП допускается установка дымохода из оцинковки с толщиной 0,8 мм. Но как показывает практика, такие изделия достаточно быстро прогорают и приходят в негодность.

Дымоход из оцинковки быстро выгорает в следующих случаях:

  • Отсутствует утепление.
  • Неправильно подобранная толщина трубы.
  • Несоблюдение или нарушение производственного процесса. Оцинковку производят из углеродистой стали, согласно ГОСТ 14918-80.

Если все указанные условия соблюдены, однослойная труба из оцинковки сможет проработать до 10 лет.

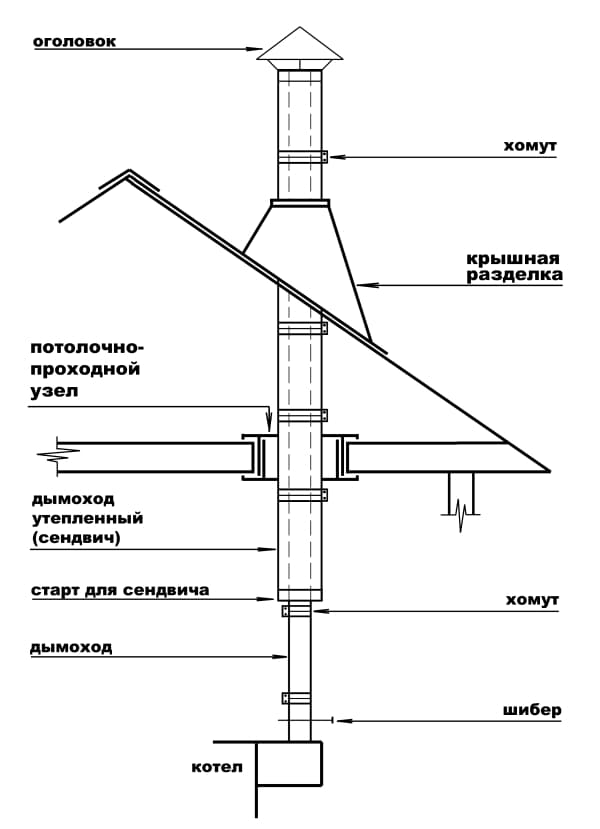

Монтаж оцинкованных труб дымоотведения

Большинство производителей, при продаже комплекта системы дымоотведения, прилагают подробную инструкцию по монтажу своими руками. Смонтировать конструкцию самостоятельно не сложно, достаточно учесть некоторые особенности, хорошо знакомые профессионалам:

  • Соединять элементы дымохода необходимо методом труба в трубу, начиная с нижнего сегмента конструкции.
  • Для чистки дымоходов из оцинковки необходимо предусмотреть несколько ревизионных колодцев.
  • Через каждые полметра, чтобы обеспечить максимальную устойчивость ветровой нагрузке, крепят стеновые кронштейны для установки.
  • При прохождении плит перекрытия и кровли, устанавливают узел прохода дымохода.

Монтаж выполняют в согласии с существующими противопожарными нормами и СНиП.

Правила наружного и внутридомового обустройства трубы

Правильный монтаж дымохода из оцинкованных труб внутри помещения предусматривает соблюдение следующих рекомендаций:

  • Расстояние до несущих конструкций не менее 1 м.
  • Пожарная разделка, при прохождении плиты перекрытия утепленной трубой, не менее 50 мм, неутепленной 150 мм. Зазоры заполняются негорючим утеплителем.
  • Герметизация дымохода из оцинковки является обязательным условием эксплуатации. Стыки обрабатываются огнеупорным герметиком, на силиконовой основе.
  • Следующие рекомендации необходимо соблюдать при наружном монтаже:
    • Запрещается устанавливать конструкции без утепления. Недостатками холодного дымохода из оцинковки являются увеличенное продуцирование конденсата, малый срок службы и вероятность возникновения обратной тяги.
    • Высота трубы рассчитывается в зависимости от степени удаленности дымохода от конька. Трубу, расположенную на расстоянии до 1,5 м, поднимают как минимум на 0,5 м над высшей точкой кровли. Конструкцию дымоотведения, удаленную на 1,5-3 м, изготавливают вровень с коньком.

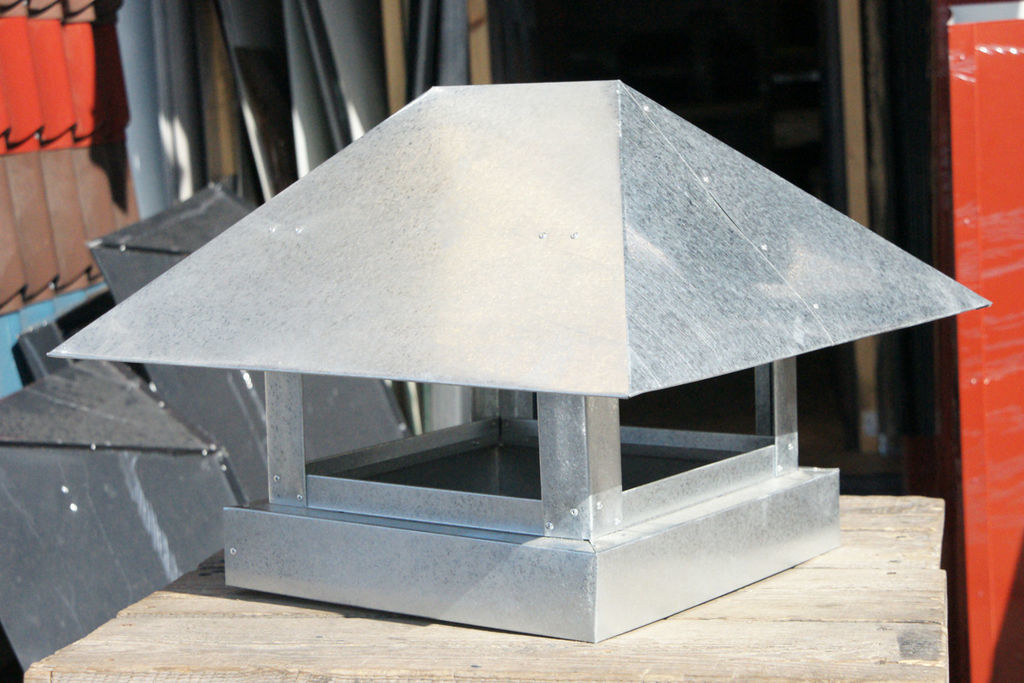

    • При использовании для печи или твердотопливного котла, на оголовок дымохода устанавливают искрогаситель.
    • Крепить дымоходную трубу из оцинкованного железа следует с помощью специальных кронштейнов, в строго вертикальном положении. Горизонтальные участки дымохода не должны превышать 3 м.

Применение утепленных оцинкованных труб для дымоходов уменьшает количество выпадаемого на внутренних стенках контура конденсата и соответственно, увеличивает сроки эксплуатации.

Как и чем утеплить оцинкованный дымоход

Если самостоятельно утеплить трубу дымохода из оцинкованной стали от конденсата, можно снизить себестоимость конструкции в 1,5-2 раза. Для выполнения работ потребуется следующее:

  • Теплоизоляция – используется минеральный негорючий утеплитель с низкой степенью поглощения влаги. Толщина материала не менее 5 мм.
  • Защитный слой – сверху минеральный утеплитель закрывают фольгированным материалом. Слои фиксируют вязальной проволокой или хомутами.

Термоизоляция дымохода из оцинкованного железа помогает решить проблему с конденсатом и наличием устойчивой тяги. Труба хорошо и быстро прогревается, что обеспечивает стабильное давление в системе дымоотведения.

Ставить утепленный дымоход из оцинковки можно для газового котельного оборудования, печей, каминов и другой техники.

Можно ли покрасить дымоход из оцинковки

Со временем оцинкованная сталь белеет. Это связано с окислением цинкового напыления. Внешний вид изделия и его прочностные характеристики при этом существенно ухудшаются. Чтобы избежать потери свойств металла, необходимо, окрасить трубу.

Обычная эмаль, буквально через несколько месяцев начнет шелушиться и отпадать от поверхности.

Для окрашивания дымохода используют краску для кровельного железа. Крашенная оцинковка гарантированно прослужит дольше, по крайней мере, на 5 лет.

Дымоход из оцинковки – вопросы и ответы

Как и у любого другого материала, используемого при производстве дымоходов, оцинкованная сталь имеет свои плюсы и минусы. Создание правильных условий эксплуатации, улучшает технические характеристики и увеличивает срок службы металла.

Было замечено, что покупатели снова и снова задают одни и те же вопросы. На некоторые, наиболее типичные, опытные монтажные бригады постарались дать ответ.

Каким требованиям должна соответствовать оцинкованная сталь, используемая для дымоходов?
Оптимальным будет использование дымохода, изготовленного из оцинкованной стали, марки AISI 309. Это сплав, в состав которого входит хром, никель и цинк. Состав обеспечивает высокие теплотехнические характеристики: устойчивость к прогоранию, воздействию высоких температур.

AISI 309 – это кислотостойкая оцинковка. Оптимальной толщиной стенок трубы является 1 мм. При условии использования конструкции сэндвич, толщина наружного слоя может быть уменьшена до 0,5 мм.

Что делать, если из оцинкованной трубы постоянно капает вода?

Причина кроется в ускоренном образовании конденсата в трубе. Повышенное конденсатообразование, в свою очередь, указывает на несколько ошибок, допущенных во время монтажа.

  • Ошибочная высота трубы – в результате образуется недостаточная и обратная тяга, что и провоцирует образование влаги в трубе.
  • Неутепленная труба – чистая оцинковка, без наложенного сверху утеплителя, является главной причиной увеличенного скопления и появления жидкости.

Чтобы избежать постоянного продуцирования конденсата, стоит выбрать утепленный дымоход из нержавеющей стали с наружным слоем из оцинкованной стали.

Чем почистить оцинкованную трубу от сажи?

Безопасность дымохода из оцинкованной стали во многом зависит от регулярного обслуживания конструкции. Крайне важно следить за тем, чтобы внутри контура не скапливалась сажа. Причин этому несколько:

  • Возгорание сажи – температура горения около 1000°С, для деформации и прогорания трубы требуется чуть более 500°С.
  • Воздействие кислоты – сажа является главным химическим элементом, необходимым, чтобы конденсат преобразовался в сильнодействующую кислоту.

Для чистки лучше не использовать механические устройства. Такая чистка оставляет царапины на внутренней поверхности и приводит к ускоренному скоплению сажи. Дымоход из оцинковки продержится в течение 10 лет, только там, где заботятся об удалении продуктов сгорания.

Что лучше для дымохода – оцинковка или нержавейка?

Сравнивая дымоходы из нержавеющей стали и оцинковки, можно прийти к выводу о явном преимуществе первых, относительно сроков эксплуатации и надежности, и вторых, что касается стоимости. Цены на оцинкованные трубы приблизительно в 2-3 раза меньше, чем на аналоги из нержавейки.

С другой стороны, дымоходы из нержавеющей стали гарантированно прослужат не менее 25 лет. И как показывает практика, нередко хозяева заказывают замену дымохода из оцинкованной стали на дымоход из нержавейки, уже спустя 2-3 года эксплуатации.

Стоит упомянуть и о возможном вреде цинка для человека, что делает нецелесообразным использование трубы при подключении к отопительному оборудованию с высокой температурой отходящих газов. Не рекомендуется использовать оцинковку для камина, твердотопливного котла, дровяной печи и т.д.

Одностенные трубы из цинка лучше использовать в качестве временного дымохода. Оптимальным будет применение данного материала для бытовок, гаражей и других нежилых помещений. В квартирах и частных домах, следует устанавливать сэндвич дымоходы – внутренняя нержавейка, наружная оцинковка.

Какие дымоходы лучше – эмалированные или оцинкованные?

Эмаль надежно защищает трубу от коррозии, а человека от испарения тяжелых и ядовитых металлов. С точки зрения безопасности, использование эмалированных труб лучше, чем оцинкованных. Недостатком дымоходов, покрытых эмалью, является подверженность защитного покрытия механическому воздействию. От удара, эмаль способна отколоться. Монтаж необходимо осуществлять крайне осторожно.

Монтаж системы дымоотведения необходимо осуществлять с помощью оцинкованных сэндвич труб для дымохода. Конструкции без утепления лучше использовать исключительно как временную меру. Через несколько лет, лучше заменить холодную трубу, на аналогичную из нержавейки, либо установить керамическую систему дымоотведения. Без надлежащего утепления, труба, в лучшем случае, прослужит всего 1-2 отопительных сезона.

Устройство

, монтаж сэндвич-конструкции, инструкция с фото и видео

Сегодня сложно представить, но когда-то очаги в домах не имели дымоходов. Продукты горения собирались в помещении и выводились через стекловолокно под потолком. В конце топки гасили огонь и затыкали дыру охапкой сена. Со временем печи совершенствовались, а для отвода дыма были созданы специальные устройства – дымоходы. Опыт эксплуатации привел к постоянному совершенствованию устройств, усложнению конструкции и повышению надежности. Настоящая революция в конструкции систем отвода продуктов сгорания произошла с появлением легких жаростойких материалов — тонкостенных металлических труб.

Содержание

  • 1 Область применения трубчатых металлических дымоходов

    • 1.1 Видео: что нужно знать о металлических дымоходах

  • 2 Типы стальных труб для дымоходов

  • 3 типа дымоходов

    • 3.1 Компоненты

  • 4 Расчет параметров дымохода

    • 4.1 Правила выбора длины дымохода

    • 4.2 Расчет сечения дымовой трубы

    • 4.3 Видео: как рассчитать дымоход для твердотопливного котла

  • 5 Материалы и инструменты для изготовления дымохода

  • 6 Монтаж дымохода своими руками

    • 6.1 Видео: Установка сэндвич дымохода своими руками

  • 7 Изоляция дымохода

  • 8 Эксплуатационные характеристики

  • 9 Обслуживание дымоходов

    • 9. 1 Причины образования сажи

    • 9.2 Методы очистки дымохода от сажи

Область применения трубчатых металлических дымоходов

Преимущества использования таких материалов заключаются в нескольких моментах:

  1. Легкий вес. Для дымоходов применяют электросварные трубы с толщиной стенки 0,5–1,5 мм. Суммарная нагрузка данной конструкции позволяет использовать ее для всех типов печей, в том числе металлических банных, кирпичных и стеновых открытого типа, медленного горения в теплицах и жилых помещениях, а также для других видов источников тепла.
  2. Трубчатые устройства не требуют специальных опорных конструкций в виде фундаментов.
  3. Долгий срок эксплуатации. Для оцинкованных труб он составляет 10–20 лет, а производители изделий из нержавейки заявляют о жизнеспособности 100 лет. Разумеется, никаких доказательств по этому вопросу нет.
  4. Простота монтажа дымохода из труб позволяет легко справиться с этой задачей даже человеку с минимальными навыками домашнего мастера.

Монтаж стального дымохода для банной печи достаточно прост

Ограничивающим фактором в использовании стальных труб является их стоимость, но это относится только к нержавеющим трубам.

Видео: что нужно знать о металлических дымоходах

Виды стальных труб для дымоходов

В специализированном строительном магазине представлен широкий ассортимент стальных труб, которые различаются по назначению:

  1. Одностенные — из оцинкованной или нержавеющей стали, дешевые, применяются для ремонта существующих дымоходов.
  2. Многослойные — состоят из внешней оболочки и внутренней токопроводящей трубы, выполненной из нержавеющей стали, оцинкованной или выполненной комбинированной. Это позволяет значительно снизить цену. Щель между двумя стенами заполняется термостойким утеплителем, для которого часто используют огнеупорную базальтовую вату.

    Сэндвич-труба идеальна для дымохода

  3. Коаксиальная – та же сэндвич-труба, но с перегородками между стенками. По свободному каналу в топку подается воздух для улучшения горения и повышения теплоотдачи. Это ноу-хау в области строительства дымоходов. Коаксиальные трубы используются для котлов с принудительной тягой.

    Коаксиальная труба недавно поступила в продажу

Типы дымоходов

По применяемым комплектующим эти устройства можно условно разделить на следующие:

  • одноместный;
  • многослойный.

Материалы, применяемые для их изготовления, обладают особой прочностью, обладают высокой коррозионной стойкостью к кислотному конденсату. Чистая поверхность способствует полному удалению влаги и копоти из дымохода.

Очень часто используются однотрубные конструкции. Такие технические решения используются для адаптации старых дымоходов к новому отопительному оборудованию. Трубы для них делают квадратными, овальными или круглыми. Для их производства используется аустенитная нержавеющая сталь. 9Выпускаются также эмалированные трубы 0140, но они не получили широкого распространения, так как чувствительны к механическим воздействиям.

Одиночный дымоход нуждается в дополнительной защите

При установке одиночного дымохода следует руководствоваться правилом пожарной безопасности, требующим расстояния не менее 1 м от ближайшей стены из горючих материалов.

Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода может уменьшить охлаждение внутренней трубы, что приведет к меньшему образованию конденсата. Внутренняя труба изготовлена ​​из нержавеющей стали, так как конденсат имеет кислую реакцию и другой материал, в том числе оцинкованная сталь, в таких условиях долго работать не сможет.

Дымоход двухслойный уже утепленный

Такие дымоходы размещают на расстоянии не менее 20 см от стен из горючих материалов. Если этого не избежать, то стену обшивают металлом с подложкой. Изготавливается из огнеупорного материала, например асбестового листа.

По способу установки дымоходы бывают:

  1. Внутренние. Такая конструкция может вертикально подниматься от печи через внутренние перекрытия и кровельный пирог. Его главный недостаток в том, что конденсат стекает прямо в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный резкий запах в помещении и ускоренный износ дымохода.
  2. Открытый. При такой конструкции дымоход отводится от топки горизонтально через стену. Для этого используются два колена, которые могут иметь угол поворота 30, 45, 60 или 9°.0 градусов. В этом случае наружный выглядит как тройник, а внизу находится емкость для сбора конденсата. Вертикальная часть дымохода устанавливается параллельно стене, труба крепится к ней с помощью скоб и хомутов.

Компоненты

Сборка дымохода без использования фитингов невозможна. Предназначены для:

  • выполнения контуров инженерных систем;
  • изменения направления трубопровода;

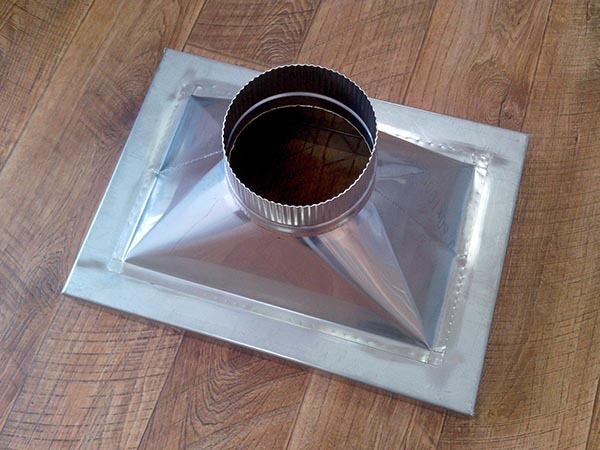

  • переход на другой диаметр;
  • регулировка тяги;
  • сборник конденсата;
  • , защищающий верхнюю часть от осадков, листьев, мусора и гнездящихся птиц.

Доборные элементы для сборки дымохода из труб необходимо использовать

С помощью этих конструктивных элементов можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, иначе тяга будет сильно ослаблена.

Расчет параметров дымохода

Основой для расчета высоты и диаметра дымохода является показатель мощности.

Эффективность котла или печи напрямую зависит от высоты дымохода. Для бытовой техники она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП к печам в жилых домах. Измерение снимается от решетки прибора до вытяжки. При меньшей высоте естественная тяга в топке не обеспечит эффективного сгорания топлива, оно будет дымить и не выделять оптимального количества тепла. Однако возможность увеличения высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет тормозиться при чрезмерной длине канала, что также приведет к уменьшению тяги.

Правила выбора длины дымохода

Для частного дома расчет высоты дымохода основывается на определенных правилах:

  1. Труба должна быть не менее 5 м.
  2. Превышение конца дымовой трубы над условно плоской крышей не менее 50 см.
  3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а при наличии надстроек — то и от их высшей точки, величина превышения составляет 0,5 м.
  4. При расстоянии до конька 1,5-3,0 м конец трубы не должен быть ниже уровня конька.
  5. При удалении дымовой трубы на расстояние более 3 м от конька, в частности при наружной установке, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен быть не менее 10 градусов.

Высота трубы зависит от ее расположения

При выборе места выхода дымохода через крышу следует учитывать, что он не должен находиться вблизи слуховых окон и других подобных устройств во избежание создания пожароопасных ситуаций.

Расчет поперечного сечения дымохода

Следующая процедура определения значения канала действительна для круглого сечения. Это оптимальная форма, так как дымовые газы движутся не монолитным прямым потоком, а поток закручивается, и они движутся по спирали. В прямоугольных каналах образуются угловатые завихрения, тормозящие движение газов. Для расчета сечения результат следует умножить на 1,5.

Вам потребуются следующие исходные данные:

  1. Мощность печи, то есть количество тепла, выделяемое устройством в единицу времени при полной загрузке.
  2. Температуру дымовых газов на выходе из топки обычно принимают в пределах 150-200 градусов.
  3. Скорость газов по каналу (2 м/с).
  4. Высота дымохода.
  5. Величина естественной тяги (4 МПа на 1 м дымового канала).

Зависимость размера сечения дымохода от объема сжигаемого топлива очевидна.

Дым не движется по прямой.

Для выполнения расчета необходимо воспользоваться формулой преобразованной площади круга: D 2 = 4 х S * Pi, где D — диаметр дымового канала, S — площадь поперечного сечения, Pi — число число пи равно 3,14.

Для расчета площади сечения необходимо определить объем газов в месте их выхода из топки в дымоход. Эта величина рассчитывается в зависимости от объема сжигаемого топлива и определяется из соотношения V газ = B x V топ x (1 + t/273) / 3600, где V газ — объем газа, B — количество сожженного топлива, V топ — табличный коэффициент, который можно найти в ГОСТ 2127, t — температура газов на выходе из топки, обычно принимается значение в пределах 150-200 градусов.

Площадь поперечного сечения определяется отношением объема проходящих газов к его скорости, то есть по формуле S = V газа /Вт. В окончательном варианте искомая величина определяется соотношением Д 2 = V газ x4 / ПиВт.

Проведя необходимые расчеты, вы получите результат – диаметр дымохода должен быть 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при влажности 25%.

Расчет производится для случаев применения нестандартных тепловых пунктов. Если известна мощность устройства, достаточно применить рекомендованные специалистами параметры дымохода:

  • для устройств мощностью до 3,5 кВт – 140 х 140 мм;
  • на 3,5–5,0 кВт – 140 х 200 мм;
  • мощностью 5,0–70 кВ – 200 х 270 мм.

Для дымоходов круглого сечения его площадь должна быть не меньше расчетного значения прямоугольного.

Видео: как рассчитать дымоход для твердотопливного котла

Материалы и инструменты для изготовления дымохода

Прежде чем приступить к заготовке деталей, приспособлений и инструментов для этой работы, необходимо определиться с конструкцией устройство и выполнить эскизный проект, неотъемлемой частью которого является лист материала, в котором указаны все необходимые детали. Добавив к этому списку стоимость материалов, вы получите смету расходов.

Перед строительством рекомендуется сделать эскиз дымохода

Монтаж устройства осуществляется снизу вверх, то есть от топки к оголовку, для чего вам потребуется:

Список инструментов небольшой и может выглядеть так:

  • дрель со сверлами по бетону и дереву;

    • электролобзик

  • ;

    • отвертка или ключ

  • для установки креплений;
  • пластиковые вставки (дюбели) для крепления кронштейнов;
  • молоток.

В зависимости от конструкции дымохода могут понадобиться и другие инструменты, это будет уточнено при составлении эскизного проекта.

Монтаж дымохода своими руками

Степень готовности деталей металлического дымохода к монтажу настолько высока, что его сборка представляет собой последовательное выполнение ряда элементарных операций, не требующих каких-либо специальных навыков или специальных знаний.

Весь процесс может выглядеть так:

  1. Установка печи в месте ее постоянного размещения, крепление.

    Печь должна располагаться как можно дальше от горючих материалов.

  2. Крепление переходника от штуцера топливного блока к основному дымоходу. Для этого предварительно подготовленную деталь после нанесения на посадочное место герметика надевают на консоль и закрепляют хомутом.
  3. Установка ответвления с необходимым углом поворота (90, 30, 45, 60 градусов). Для этого достаточно поставить деталь на посадочную площадку с нанесенным на фланцы герметиком и установить хомут. Дальнейшие действия не отличаются разнообразием и производятся аналогично.
  4. Если вам нужно провести трубу через стену, в ней необходимо сделать отверстие. После установки трубы на кирпичную перегородку достаточно заполнить щели цементным раствором. При проходе через деревянную стену или любой горючий материал размер отверстия должен быть в 2–2,5 раза больше диаметра трубы. На перекрестке он должен быть изолирован. Для этого можно использовать асбестовый лист или шнур, которым обматывается труба, базальтовая вата или плита. Далее на стену внутри и снаружи устанавливается металлический лист из оцинкованной или нержавеющей стали.

    Места контакта металлической трубы с полами должны быть изолированы

  5. Монтаж второго отвода в виде тройника, нижнее отверстие которого используется для монтажа на конденсатосборнике. В этом месте нужно установить опорную площадку с креплением ее либо к стене, либо с опорой на землю.

    Нижнее отверстие выхода трубы используется для сбора конденсата

  6. Монтаж прямого участка трубы.
  7. Крепление кронштейна к стене.

    Дымоход можно разместить снаружи и внутри здания

  8. Фиксация трубы.
  9. Установка на трубу заглушки, защищающей ее горловину.
  10. При необходимости установить растяжки.

Если планируется, что дымоход будет проходить через перекрытие и кровельный пирог, то будет использоваться та же технология защиты конструкции, что и для стены.

На скатную крышу в дымоходе устанавливается зонт для защиты люков крыши от атмосферных осадков.

Все стыки дымохода со стеной и крышей должны быть изолированы

Процесс монтажа значительно упрощается при использовании сэндвич-труб, так как температура на их поверхности значительно ниже, чем на одинарных.

Необходимо обратить внимание на конструктивную особенность труб для дымоходов. Стыковку обеспечивают сиденья, созданные при производстве, поэтому при установке нужно правильно ориентировать их в пространстве. При монтаже многослойных труб слои внутренней изоляции закрывают.

Существенным преимуществом сборки стальных дымоходов является отсутствие сварки.

Видео: Установка многослойного дымохода своими руками

Изоляция дымохода

Эта операция выполняется только при использовании одинарных труб. Это необходимо для снижения интенсивности образования конденсата и защиты горючих конструкций от воздействия высоких температур.

Лучшим материалом для этой цели является базальтовая вата, так как она абсолютно негорючая и не выделяет вредных паров при пожаре. Также используется при изготовлении многослойных труб.

Изоляция металлического дымохода может потребоваться не всегда

Поверх изоляции необходимо монтировать изоляционный слой из алюминиевой фольги, причем его монтаж начинают снизу вверх с нахлестом витков 10–12 см. Такой порядок обеспечивает ориентацию швов вниз, что предотвращает проникновение воды в изоляционный слой.

Особенности эксплуатации

Металлические дымоходы, обладая массой неоспоримых достоинств, требуют повышенного внимания как при монтаже, так и при эксплуатации:

  1. Не размещайте их рядом с другими коммуникациями, такими как электропроводка или водопровод.
  2. Перед началом монтажных работ внутренние продольные стыки труб необходимо промазать специальным герметиком, так как они находятся в условиях перепада температур, который постепенно ослабляет кромки стыка.
  3. При очистке труб из нержавеющей стали лучше не использовать традиционные металлические шарики с проволочным «ёжиком». От их воздействия портится зеркальная внутренняя поверхность, в результате чего затруднен отвод конденсата в накопители. Кисти лучше выбирать из синтетических материалов.

    Самый эффективный метод механической очистки

Обслуживание дымохода

При правильно изготовленном дымоходе, особенно если он изготовлен из нержавеющей стали, основной операцией по уходу за ним является очистка внутренней поверхности от сажи.

Причины образования сажи

Горение – реакция окисления топлива кислородом воздуха. Если его недостаточно, сажа налипает на стенки дымохода. Собственно, возникновение условий, при которых дымовая труба забивается буквально за несколько месяцев:

  1. Недостаток окислителя в топке может быть вызван преднамеренным уменьшением тяги путем манипулирования заслонкой для достижения медленного горения или даже тления топлива, что может быстро привести к негативным последствиям.
  2. Еще одной печной ошибкой следует считать использование сырых дров. Влага препятствует интенсивному горению топлива, при этом образуется большое количество сажи.
  3. Неблагоприятным фактором следует считать использование смолистых дров, горение которых сопровождается выделением копоти. Конечно, топить печь дубом или ясенем слишком накладно, но нужно стремиться использовать дрова несмолистой породы дерева.
  4. Категорически не рекомендуется сжигать в духовке мусор, особенно полиэтиленовые пакеты или бутылки по тем же причинам.
  5. Особенно неблагоприятным является применение фанеры, древесно-стружечных плит и других материалов, для изготовления которых применяют синтетические клеи для печных отходов. С таким топливом быстрее всего происходит засорение дымохода сажей.

Способы очистки дымохода от сажи

Их несколько, в том числе:

  1. Механическая с помощью специальной щетки. Чаще всего такая уборка производится через крышу. Для этого нужно подготовить щетку (лучше пластиковую), веревку и груз, масса которого 2-3 кг. Щетку необходимо привязать к веревке, подобрать груз и опустить его в трубу. Ерш, идя своим путем, счищает весь нагар, но при условии, что вы будете опускать его постепенно. Повторите процедуру несколько раз. Недостаток этого способа в том, что нельзя чистить горизонтальные участки дымохода, к тому же можно работать и в теплое время года, ведь делать это нужно на крыше, а зимой она скользкая.

    Для металлического дымохода лучше использовать пластиковую щетку

  2. Химическая – заключается во введении в процесс горения специальных порошков или брикетов, дым от которых может размягчать сажевые отложения. Они переносятся потоком воздуха из трубы. Однако при большом количестве копоти в результате размягчения она может осыпаться, и тогда неизбежна большая чистка со всеми вытекающими неудобствами и хлопотами. Поэтому к таким мерам необходимо прибегать периодически в целях профилактики. Для чистки можно использовать полено «трубочист», для профилактики подойдет специальная добавка к дровам в виде порошка. Рекомендуется совмещать с механической чисткой.

    Химические вещества можно использовать как для очистки, так и для профилактики.

  3. Народные средства — сжигание картофельных очисток в печи или добавление соли при топке печи. Этот способ сравним с предыдущим, только доступнее и дешевле.

Можно избежать постоянной возни с сажей и специальной заготовкой дров. Для этого нужно устроить обширный, хорошо продувной дровяник с запасом топлива на несколько лет, и пользоваться им только хорошо просушенными.

Очаг, который призван обеспечить комфортное пребывание в доме, станет источником постоянного беспокойства и разочарования, если система удаления дыма из жилого помещения неправильная и плохо работает. Поэтому перед началом монтажных работ рекомендуется внимательно изучить всю информацию и подготовиться.

Установка облицовки дымохода (сделай сам) | Семейный разнорабочий

№

Защитите свой дымоход от протечек с помощью этого традиционного, проверенного временем метода гидроизоляции.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Этот традиционный, проверенный временем метод прошивки гарантирует надежную фиксацию. Следуйте этому пошаговому процессу, и вы сможете исправить утечку и сэкономить 100 долларов.

Необходимые инструменты

  • Алмазный диск (для сухой резки)
  • Удлинительная лестница
  • Шлифовальная машина
  • Кронштейны для крыши
  • Ремни для крыши
  • Прямая резка олова Snips

Материалы Требуются

  • 26-го калибра оцинкованная листовая сталь (для сборных кусочков)
  • Расширенные анкеры. Полиуретановый герметик
  • Самоклеящаяся кровельная мембрана (защита от льда и воды)

Дымоход негерметичен? Ищите проблемы с прошивкой

Рисунок A: Подробная информация о прошивке дымохода

Семейный мастер на все руки

Дымоходы печально известны своими протечками, и виновником почти всегда являются отливы из листового металла. Спросите любого кровельщика. Но для того, чтобы обнаружить проблемы, не обязательно быть экспертом — просто найдите залитые водой потолки или другие явные признаки протечки рядом с дымоходом. Итак, что размещают вокруг дымохода, чтобы предотвратить утечки?

Вам потребуется установить новую облицовку дымохода, если она отсутствует, проржавела, выпала или полностью покрыта кровельным гудроном (типичное краткосрочное решение, которое наверняка скроет более серьезные проблемы). Это также хорошее время для установки нового оклада, когда вы кладете новую черепицу, потому что вы хотите, чтобы она прослужила так же долго, как и новая кровля (от 25 до 40 лет).

В этой статье мы расскажем, как заказать новую обшивку и установить ее на кирпичный дымоход. Наша крыша покрыта битумной черепицей, но процедура такая же, как и для деревянной черепицы. Шиферные и черепичные крыши требуют специальных методов гидроизоляции, которые лучше оставить профессионалам. Обшивка дымохода — это продвинутый проект «сделай сам». Во-первых, вам должно быть удобно работать на крыше. Затем вы должны измерить, вырезать и согнуть листовой металл, чтобы он точно подходил к дымоходу, и уложить все детали так, чтобы они пропускали воду. Тем не менее, если вы хорошо владеете инструментами и внимательно следуете нашим инструкциям и схемам, вы сможете прошить свой дымоход за день. А что касается стоимости ремонта дымохода, то, сделав это самостоятельно, вы сэкономите сотни долларов.

Проект шаг за шагом (12)

Шаг 1

Сначала соберите все материалы, а затем удалите старую гидроизоляцию

Семейный мастер на все руки

Подденьте, отожмите и соскоблите старые металлические планки и кровельный цемент.

Прежде чем что-либо делать, подготовьте лестницу, кронштейны на крыше и ремни безопасности, чтобы вы могли безопасно и эффективно работать на крыше. Затем измерьте дымоход и закажите седло и детали обшивки (см. «Как купить обшивку дымохода» ниже).

Мы заказали весь наш оцинкованный металлический отлив 26 калибра, согнутый под нужными углами и размерами, в магазине листового металла, специализирующемся на кровельных работах. Магазин проделал большую работу. Скинул размеры и через три дня товар был готов забрать. Даже с изготовленным на заказ седлом прошивка стоила недорого. В дополнение к гидроизоляции и черепице купите рулон самоклеящейся кровельной мембраны (также называемой защитой от льда и воды), два тюбика полиуретанового герметика и упаковку из 25 забивных расширяющихся анкеров в домашнем или кровельном центре. хранить.

Помимо основных ручных инструментов, таких как молоток, рулетка, 2-фут. уровня и угольника вам понадобится несколько специальных инструментов для работы с листовым металлом, а также для резки и сверления кирпичной кладки. Купите пару хороших ножниц по металлу с прямым лезвием размером 3/16 дюйма. сверло для каменной кладки и шлифовальный станок (отличный повод купить этот полезный инструмент) или циркулярная пила с алмазным диском для сухой резки для нарезания канавок в растворе (фото 7).

Не забудьте защитное снаряжение. Вам понадобится прочная удлинительная лестница, чтобы подняться на крышу, а также кровельные кронштейны и высококачественные доски 2 × 10, чтобы безопасно работать, когда вы туда доберетесь. Для максимальной безопасности, особенно если крыша крутая или высокая, купите персональную систему защиты от падения, состоящую из страховочного пояса, стропы, захвата для веревки, веревки и крепления на крыше.

Как определить уклон крыши

Семейный мастер на все руки

Найдите уклон крыши. Пометьте один край 2-футового. квадратный отрезок фанеры или картона «крышу» и приложите размеченным краем к крыше. Начертите на фанере ровную линию длиной не менее 12 дюймов и обозначьте ее как «бег».

Семейный мастер на все руки

Отмерьте 12 дюймов по линии «прогона» и сделайте отметку. С помощью угольника начертите квадратную линию от этой отметки до края фанеры с надписью «крыша». Назовите эту линию «подъем». Измерьте длину линии с надписью «подъем», чтобы определить уклон, выраженный в дюймах подъема на каждые 12 дюймов длины. В нашем случае уклон крыши составляет 6 дюймов подъема на каждые 12 дюймов пробега.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Этап 6

Установка седла дымохода

Семейный мастер

Вставьте предварительно согнутую и припаянную опору дымохода на место за дымоходом. Прибейте его к крыше по верхнему краю. Пространство 1 дюйм. оцинкованные кровельные гвозди примерно через каждые 6 дюймов по краям или ближе, если необходимо, чтобы сгладить металл.

Закройте боковые стороны дымохода предварительно согнутыми кусками ступенчатой ​​накладки под каждым рядом черепицы (фото 4 и 5). Слегка приплюсните ступенчатый отлив перед тем, как прибить его гвоздями, чтобы обеспечить более плотное, подпружиненное прилегание к дымоходу. Обратите особое внимание на то, чтобы каждая часть гидроизоляции накладывалась на предыдущую таким образом, чтобы вода отводилась поверх черепицы. Это залог успешной работы по перепрошивке.

Завершите гидроизоляцию основания, прибив седло к крыше и уплотнив его дополнительными полосами мембраны (Фото 6). Покройте гонтом ту часть седла, которая опирается на крышу, и аккуратно обрежьте гонты вдоль ендовы, оставив открытым около 2 дюймов металла.

Как купить обшивку дымохода

Сделать острые прямые изгибы листового металла сложно, если у вас нет доступа к инструменту, называемому гибочным прессом для листового металла. Даже в этом случае вам понадобится опыт, чтобы согнуть сложные формы. Вот почему мы рекомендуем вам заказать обшивку дымохода в мастерской по изготовлению листового металла. Крупные кровельные компании часто имеют свои собственные магазины листового металла и являются лучшим местом для покупки седла дымохода и оклада; они точно знают, что вам нужно. В противном случае проверьте Желтые страницы в разделе «Листовой металл». Мы использовали оцинкованную листовую сталь 26-го калибра для нашего фартука и седла, но также можно использовать предварительно обработанную сталь или медь.

Большинство дымоходов имеют за собой небольшую конструкцию, похожую на крышу, называемую седлом (Фото 6), которая отводит снег и воду в обе стороны дымохода. Независимо от того, есть ли у вашего дымохода деревянная седловина, покрытая черепицей, седло из листового металла или вообще без седла (как дымоход в этой истории), мы рекомендуем установить новое седло из листового металла, изготовленное на заказ (Фото 6).

Изготовленные на заказ седла спаяны друг с другом в критических точках, которые трудно загерметизировать на сборных седлах. Паяные седла из листового металла шириной менее 3 футов являются самонесущими и их легче установить, если вы просто вырвете любой существующий металлический или деревянный седло. Большинство старых седел были установлены прямо поверх досок крыши и не нуждались в исправлении. В противном случае заполните недостающие доски перед установкой нового седла. Седлам шириной более 3 футов может потребоваться дополнительная поддержка. Обратитесь за советом к производителю листового металла.

Сгибание и пайка седла — дело сложное, но для того, чтобы согнуть седло, в мастерских по обработке листового металла от вас требуется всего две информации: ширина дымохода и уклон крыши (см. «Как определить уклон крыши», ).

В дополнение к седлу вам потребуются следующие детали из листового металла (см. рис. A):

  • Прокладка переднего основания. Заказ примерно на 12 дюймов больше, чем ширина дымохода. На некоторых лесопилках есть «освещение слухового окна», которое будет работать в этом месте.
