Станки по дереву для домашней мастерской: фото, чертежи, видео

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, мебель и даже детские игрушки. К тому же много жилых и нежилых строений возводится именно из древесины. Поэтому многие «самоделкины» не прочь иметь станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

Красивый самодельный станок для работы с древесиной

Читайте в статье

• 1 Станки по дереву для домашней мастерской: особенности и разновидности
• 2 Особенности токарного станка по дереву для домашней мастерской
  • 2.1 Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами
  • 2.2 Специфика резцов для токарного станка по дереву
• 3 Делаем стационарную циркулярную пилу своими руками
  • 3. 1 Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению
• 4 Изготавливаем фрезерный станок по дереву для домашней мастерской
  • 4.1 Делаем фрезерный станок с ЧПУ своими руками
  • 4.2 Фрезы для станков по дереву: особенности и разновидности
• 5 Варианты рейсмусовых станков своими руками
  • 5.1 Видеоинструкция, как делать рейсмусы своими руками из электрорубанка
• 6 Особенности шлифовального станка по дереву своими руками
• 7 Особенности фуговальных станков по дереву своими руками
• 8 Самодельные станки по дереву своими руками: видео и общие рекомендации

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

• Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

Самодельная циркуляционная пила

• Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
• Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
• Для выпуска дверей и окон применяют фрезерные модели.
• Чтобы обстругать доски понадобится рейсмусовый станок.
• Копировально-фрезерные применяются для создания изделий необычных форм.
• Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести многофункциональный бытовой деревообрабатывающий станок для применения в быту.

Торцовочная пила руками «самоделкиных»

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

• токарный станок;
• циркулярную пилу;
• фрезерное оборудование;
• рейсмусовый станок;
• шлифовальный и фуговальный вариант.

Небольшое токарное оборудование

Рассмотрим, особенности каждого приспособления для столярки и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от токарного варианта для металла отсутствием системы охлаждения. При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Схематическое изображение элементовПодробная схема со всеми размерамиКомплектация самодельного станка со всеми элементамиЧертеж с габаритами элементов

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для забора или перил для лестницы. Вот примеры готовых станков в мастерских:

1 из 4

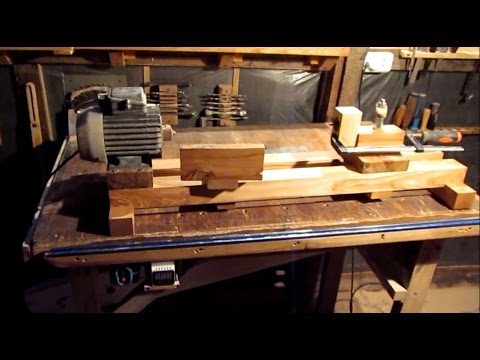

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

Watch this video on YouTube

токарный станок по дереву

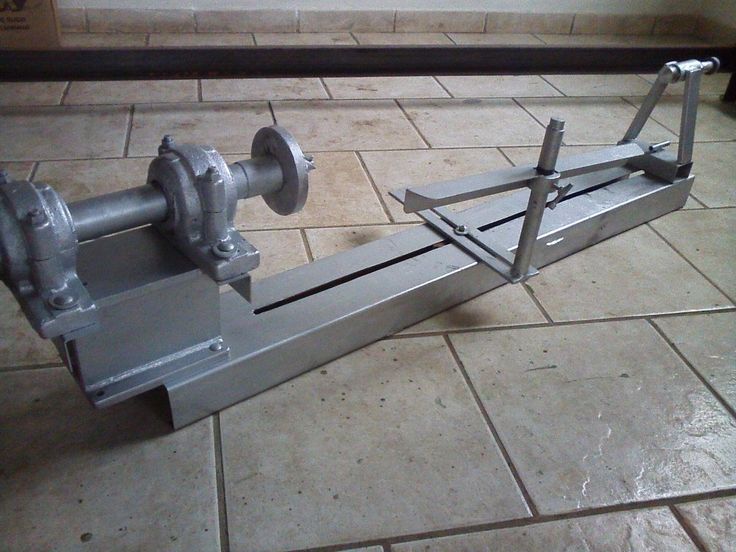

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

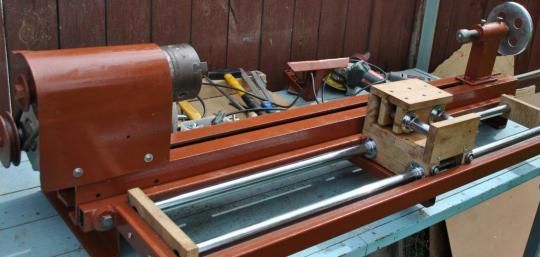

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место в гараже или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

1 из 4

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

• станина;
• стойки передние и задние;
• мотор электрический;
• ведущий и управляемый центры;
• крепеж для инструмента.

Важно! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и сварочный аппарат. Ниже приведена инструкция по сборке мини-токарного станка:​

Иллюстрация	Последовательность действий
	Выбираете точило по дереву или делает его самостоятельно, но так, чтобы потом не пришлось менять. Используйте высокое положение оси с закрытым типом подшипников и шайбой для фиксации дисков. С одной стороны оси устанавливаете диски, управляющие скоростью вращения, с другой – планшайбу для работы с древесиной.
	Станину делаете из двух параллельных швеллеров, между которыми расположена направляющая. Длина заготовок напрямую зависит от размеров направляющей. С одной ее стороны привариваете швеллер в виде буквы «П», а второй конец закрываете уголком из металла.
	Суппорт можно собрать из нескольких труб, вставленных друг в друга, чтобы оставалась возможность регулировки высоты. Фиксация нужного положения осуществляется при помощи болтов. В качестве упора используйте горизонтальную планку. Соблюдайте все размеры из чертежей.
	В роли шкива выступает старый патрон от дрели. Ведомые элементы собираются из фанеры в два слоя. Планшайбу также изготавливаете из фанеры. Металлическую основу устанавливаете на опоры. В месте расположения передней бабки собираете площадку. Ее можно сделать также из фанеры. На площадке закрепляете электромотор.
	Мотор фиксируете на небольшой пластине, чтобы изменять силу натяжения ремня. Когда все элементы собраны по схеме, проверяете работоспособность устройства и переходите к активному использованию.

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Варианты покупных резцов

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

• радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
• тангенциальные: для касательной обработки и формирования сложного рисунки.

Самодельные приспособления для работы с древесиной

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Схемы токарных резцов

Вариант изготовления самодельного резца посмотрите в видеоматериале:

Watch this video on YouTube

резцы для токарного станка по дереву

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

• стола;
• диска с зубцами;
• двигателя;
• бокового упора с возможностью регулировки;
• вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

• лист металла от 8 мм толщиной;
• уголок из металла 45 на 45 мм;
• двигатель электрический;
• диск с зубьями;
• подшипник шариковый;
• аппарат для сварки;
• брусок из дерева;
• кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Иллюстрация	Последовательность работы
	Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам. Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры.
	Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см. Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.
	Центральную пилу делайте с возможностью регулировки по высоте.
	Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

Watch this video on YouTube

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

Watch this video on YouTube

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Михаил, г. Волгоград: «Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва: «Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

• Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Фрезы для станков по дереву

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими руками

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Watch this video on YouTube

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

• Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

Вариант устройства с диском

• Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

Процесс сборки ленточного агрегата

• Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

Домашний барабанный станок для шлифовки древесины

• Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действии

шлифовальный станок

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Вариант домашней фуговальной машины

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

• станина;
• вал строгальный;
• регулятор для стола;
• мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

Watch this video on YouTube

Статья по теме:

Самодельные станки и приспособления для домашней мастерской позволят упростить процесс резки металла или выпилки элементов из дерева. Несколько практичных и интересных вариантов данных устройств мы рассмотрим в нашем обзоре.

Самодельные станки по дереву своими руками: видео и общие рекомендации

Вариантов деревообрабатывающих станков для домашней мастерской много. Есть простые и сложные конструкции. Чтобы правильно собрать любой агрегат, надо подготовить подробный чертеж и все материалы и инструменты для работы.

Удобный стол с «циркуляркой»

Выбирая себе станок для покупки или самодельной сборки, в первую очередь определитесь с целями его использования. Если вам необходимо ровно отрезать большое количество деталей, то сделайте небольшие отрезные станки для дома. Ниже приведена видеоинструкция по сборке:

Watch this video on YouTube

Шлифовальные станки нужны для обработки элементов. Агрегаты придают заготовкам конечный красивый вид и полностью удаляют заусенцы. В зависимости от выбранного типа оборудования, подготовьте чертеж и конструктивные элементы. Вот один из вариантов создания такого станка тома:

Watch this video on YouTube

Рейсмусовые агрегаты позволяют добиться идеально ровной поверхности и могут справляться с большим количеством заготовок. Основной элемент – вал с режущей кромкой. Именно на его создание обращайте особое внимание. А также не забывайте, что все станки должны иметь прочную опору, позволяющую работать на любых скоростях мотора. Ниже приведена видеоинструкция по созданию одного из таких агрегатов:

Watch this video on YouTube

Любой выбранный вариант для создания самодельного деревообрабатывающего станка будет дешевле, чем покупка готового оборудования на специализированном рынке. Причем собрать подходящую модель можно из подручных приспособлений, усовершенствовав их. Вот несколько фото интересных и полезных приспособлений для мастерской:

1 из 4

Делаем токарный станок по металлу и дереву своими руками

1
Токарный станок по дереву материалы

Сейчас можно купить токарный станок по дереву и по металлу на любой вкус (и за любую стоимость). Конечно же, добавляют к станку множество самых современных и дополнительных функций (которые чаще всего и не нужны).

Не спорю токарный станок – весьма нужная и полезная вещь для мастерской, но в 90% случаев он не стоит потраченных на него денег.

Так же можете изучить статью о создании столярной мастерской своими руками

Мы же хотим вам помочь сэкономить ваши финансы. Ради чего покупать модель с множеством ненужных функций, если можно сделать самостоятельно стандартную простую модель?

Сама конструкция состоит из следующих частей (смотрите на рисунке)

1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
2. Поперечная П — образная балка.
3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
4. Токарный патрон.
5. Опора для задней бабки.
6. Элемент что крутится.
7. Упор для заготовки или инструмента.
8. Упор для подручника.
9. Направляющие балки.
10. Угол, стойка или опора для задней бабки.
11. Обойма.
12. Металлическая пластина под упор.
13. Деталь поперечной направляющей.
14. Винтики для закрепления.
15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис. )

Упор ( №5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

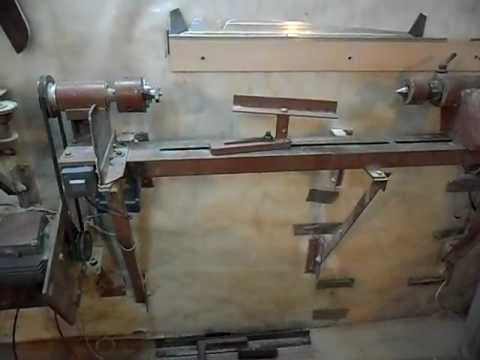

Токарный станок по дереву видео

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

• Лист металла;
• П — образные балки из металла;
• Полоски из стали;
• Углы из стали;
• Электрический двигатель;
• Передаточный механизм;
• Несколько гаек и болтов для скрепления;
• Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения ( или можно сделать «карманные» модели).

Токарный станок по металлу видео

Начало работы в деревообработке — Видео токарной обработки

ИНЖЕНЕРНАЯ ПОДДЕРЖКА SHOPSMITH

Запишитесь на прием сегодня!

12:00 — 15:00

Понедельник — пятница • Восточное стандартное время

Всего 19,99 долларов США за первые 15 минут и 1 доллар США за минуту после

КАК ЭТО РАБОТАЕТ:

ВЫ ПРОСИЛИ, МЫ ДОСТАВИМ

Имея более чем 63-летний опыт работы и более 600 000 машин в обращении, наши клиенты просили расширить доступ к службе поддержки инженеров Shopsmith, чтобы:

• Дайте рекомендации по поддержанию работы вашей машины с оптимальной эффективностью
• Помогите пройти процедуру
• Помощь с исходными материалами, такими как диаграммы, руководства и т. д.
• Помощь в выборе деталей для решения технических проблем
• Направляйте вас к богатству материалов «Начало работы»
• Или даже просто рассказать, как начать!

Инженерную группу Shopsmith возглавляет наш инженер Shopsmith, ведущий специалист по обеспечению качества и ветеран Shopsmith со стажем более 40 лет. Если его команда не может помочь, то, скорее всего, никто не сможет.

Хоть мы и хотели бы разливать экспертов по магазинам и иметь неограниченные ресурсы, они просто недоступны.
Поэтому мы создали специальную Линию технической поддержки Shopsmith, специально предназначенную для оборудования.
Больше не на гарантии. (Наше оборудование такого высокого качества, оно длится и длится!)

#	ЧТО	КАК
1	Назначить встречу	Забронировать онлайн
		Позвоните в службу поддержки клиентов по телефону (937) 890-5197, чтобы записаться на прием
2	Оплата кредитной картой	Предоставьте информацию о своей кредитной карте для выставления счетов за: 19,99 долларов США за первые 15 минут вашего звонка. Любое время более 15 минут будет оплачиваться по 1 доллару США за минуту Если ваш звонок будет длиться более 15 минут, вам будет выставлено расчетное дополнительное время. Деньги не будут возвращены менее чем за 15 минут
3	Получите максимум от своего звонка!	При самостоятельном онлайн-планировании вы сможете: Запишитесь на прием и получите подтверждение Предоставьте информацию о том, что вам нужно, чтобы технический эксперт мог подготовиться к вашему звонку Включите изображения или видео, чтобы помочь вашему техническому эксперту
		Непосредственный вызов инженерной технической поддержки позволит вам получить немедленный ответ, если они доступны и не имеют запланированной встречи, в 12:00 и 15:00, с понедельника по пятницу, по восточному поясному времени.
		Позвонив в нашу общую линию обслуживания клиентов, вы сможете попросить представителя запланировать встречу для технической поддержки Shopsmith, чтобы вам не приходилось этого делать. Они расскажут вам, как предоставить информацию группе технической поддержки Shopsmith.

Мы с нетерпением ждем возможности поговорить с вами!

ЦЕНТР РЕМОНТНОГО ОБСЛУЖИВАНИЯ КЛИЕНТА

Как построить токарный станок за 20 долларов – Новости Матери-Земли

Любой начинающий столяр, который с несчастным видом разглядывал однообразно круглые или квадратные ножки на своей самодельной мебели, — в тот или иной момент — хотел иметь токарный станок по дереву. Проблема в том, что токарный станок вряд ли стоит на первом месте в списке покупок для растущего магазина. . . так как стоимость такого устройства просто не оправдывается его универсальностью.

Следовательно, производители НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ посчитали, что сборка токарного станка по дереву из добытых материалов будет идеальным проектом для взыскательных — но бережливый — модник из дерева. Наши исследователи покопались в своих кучах обрезков и запчастей, нашли большую часть необходимых деталей и придумали, как построить станок из того, что они вытащили из кучи. . . за исключением оправки шарикоподшипника и двух шпор, приобретенных у Sears, Roebuck and Company.

Готовый токарный станок — , который будет работать с деревянными брусками длиной до трех футов и более фута в диаметре, — , производит красиво вырезанные ножки и перекладины… при этом стоимость изготовления составляет всего несколько центов от 20 долларов. (Конечно, если ваша куча металлолома не достигла размеров «НОВОСТИ МАТЕРИ-ЗЕМЛИ», вы, скорее всего, потратите на новые материалы на несколько долларов больше… но этот инструмент будет выгодной сделкой по цене, в пять раз превышающей нашу. )

Кровать

Обычный уголок, U-образный профиль и кусок соснового стеллажа составляют основу, на которой перемещаются рабочие части инструмента. Вы найдете компоненты, указанные в списке материалов. Ножки подставки согнуты под прямым углом к ​​основанию U-образного профиля. . . Эта задача значительно упрощается, если точки изгиба предварительно нагреваются кислородно-ацетиленовой горелкой. Кроме того, уголки, используемые для раскосов — , которые проходят между каждой ногой и основанием — , должны быть согнуты и отшлифованы, чтобы не выступали острые края.

Во избежание ударов голенями о деревянную опорную полку 1 х 12, скруглите доску с «рабочей стороны» — и приставьте ее дальний край к противоположным ножкам — , прежде чем сверлить и прикручивать полку.

Кроме того, поскольку двигатели стиральных машин имеют разные конфигурации крепления, обязательно спроектируйте скобы для «силовой установки» (они приварены к левой задней ноге) специально для соответствия схеме разболтовки на вашем устройстве. Также неплохо предусмотреть скользящее крепление. . . чтобы можно было регулировать натяжение ремня.

Пути

Для того, чтобы зажать древесину разной длины в шпинделях токарного станка, задняя бабка скользит по паре трубчатых стальных направляющих. Полозья — , скользящие по направляющим станка — , изготовлены из трубы большего диаметра, что обеспечивает посадку на 0,005″. . . и подручник скользит по ножке точно таких же характеристик. (Примечание: при центрировании двух труб, образующих направляющие, будьте предельно осторожны, чтобы убедиться, что «трубы» параллельны и что никакие детали не деформированы теплом сварки. Кроме того, спилите любые сварочные брызги, которые могут помешать скольжение частей.)

Силовая передача

Любой двигатель стиральной машины мощностью 1/2 л.с. может быть соединен — с помощью пары трехступенчатых шкивов и клинового ремня — с оправкой шарикоподшипника для подачи питания на токарный станок. Если ваш двигатель является односкоростным (а есть несколько двухскоростных моделей, которые можно встроить в конструкцию нашего токарного станка), шпиндель будет вращаться со скоростью 950, 1725 или 3125 об/мин. . . в зависимости от положения ремня на шкивах.

Токарные шпиндели

Большинство оправок имеют размер болта 3 1/4″ x 5 1/4″ и общую длину вала примерно 10 дюймов. Такой блок аккуратно поместится на пластине 4″ x 6″ на коробке передней бабки.

С другой стороны, конструкция шпинделя задней бабки более сложная. Подсказка: при приваривании гаек к различным частям устанавливайте болты до прихватки, чтобы резьба гаек не деформировалась под действием тепла. (Обратите внимание также на то, что накидная гайка 5/8″ должна быть вставлена ​​в две накидные гайки 3/4″, прежде чем она будет приварена на место.)

Передняя и задняя бабки

Рабочие части токарного станка установлены на стальных коробчатых профилях … с прорезанными отверстиями для зажимного болта на задней бабке и переключателя и проводов на передней бабке. Шпиндели передней и задней бабки должны быть идеально выровнены, чтобы предотвратить биение. Один из способов добиться этого — сначала приварить переднюю бабку на место, а затем выровнять по ней заднюю бабку. Наденьте один из шкивов на прямозубый конец оправки и вставьте вал шпинделя задней бабки в другой конец шкива. Затем приварите коробку задней бабки к ее бегунку.

Электрические детали

Выключатель токарного станка представляет собой обычную настенную коробку, установленную внутри передней бабки и подключенную для прерывания подачи энергии на двигатель. А так как щетки силового агрегата могут загрязниться стружкой от столярных изделий, двигатель и ременная передача заключены в коробку из листового металла с дверцей для доступа.

Резьба по дереву

После того, как вы нанесете слой краски на токарный станок, вы будете готовы попробовать токарную обработку дерева. Существует несколько различных способов использования этого инструмента для получения качественной работы, и — если вы еще не знакомы с основными процедурами работы на токарном станке — вы получите максимальную пользу от инструмента, проведя небольшое внешнее изучение.

Кто знает? Вы можете в конечном итоге стать достаточно вовлеченным, чтобы построить лицевую панель для вашего токарного станка, чтобы выточить чаши. . . или ваш интерес может обратиться к ряду других возможностей, на которые способен ваш новый инструмент — с несколькими «доморощенными» модификациями — .

Список материалов

 54"      U-образный профиль 4" x 1 1/2"
 10"      U-образный профиль 3" x 1 1/2" Круглые, бесшовные, холоднокатаные, механические трубки из углеродистой стали 11 калибра
 36"      1 3/4" Н.Д. Круглые, бесшовные, холоднообработанные механические трубки из углеродистой стали 11 калибра
 16"      Прутковая заготовка 1/4" x 1"
 24"      Прутковая заготовка 3/8" x 1"
 14 "      3/8" x 4" стальной лист
 42"      1/4" x 7" стальной лист
 12"      1/2" стальной стержень
 5"       1/2" труба сортамента 40
 3 1/2"   1/4" Труба сортамента 40
 56"      1 x 12 стеллажей
 12 "     2 " уголок
 1        Кольцо цепи 3 1/2 дюйма «Стержень
 36" 1/8 "x 36" Листовая сталь
 2 3-ступенчатые шкивы (такие как Craftsman Sears 9ht27882)
 1 Споры головы (Craftsman 9HT21052)
 1 Спок хвоста (ремесленник Sears 9HT21022)
 1 5/8 " оправка с шарикоподшипником
 1        утилизированный двигатель стиральной машины мощностью 1/2 л.
