Точило из двигателя от стиральной машины

Универсальное и очень доступное точило из подручных материалов. Если у вас сломалась стиральная машинка, то не стоит её сразу выкидывать. В ней много полезных вещей, из которых можно сделать что-нибудь полезное, что пригодиться в хозяйстве. К примеру, точило, о котором пойдет речь, я сделаю из двигателя от старой стиральной машинки. А точило в мастерской вещица весьма нужная и полезная.

Материалы и инструмент

Для изготовления, на понадобятся:
Инструменты:

• Дрель.
• Болгарка.
• Ручные инструменты.
• Сварочный аппарат. и т.д.

Материалы:

• Двигатель.
• Металлическая полоса.
• Дощечка (основа).
• Корпус (под электронику).
• Крепежи (болты, гайки и т.д.).

Изготовление точила своими руками

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.

На концах будущего крепежа просверливаем два отверстия.

На самой дощечке сверлим два отверстия под саму скобу.

Отрезок ДВП будет служить в качестве прокладки под двигатель, для гашения вибрации.

Устанавливаем двигатель.

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.

Устанавливаем выключатель.

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему (в интернете полно).

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.

В корпусе делаем четыре отверстия под шурупы.

И под небольшим углом закручиваем.

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.

Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.

При помощи сварки прихватываем шайбу, и крепление почти готово.

Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.

Устанавливаем абразив.

Затем вторую шайбу.

Маленькую шайбу.

Контр-шайбу.

И затягиваем гайкой на 13.

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.

Отрезаем.

Примеряем.

И устанавливаем.

Точило я буду крепить к столу на два болта.

Перед покраской зачищаем поверхности.

И красим.

Результат работы

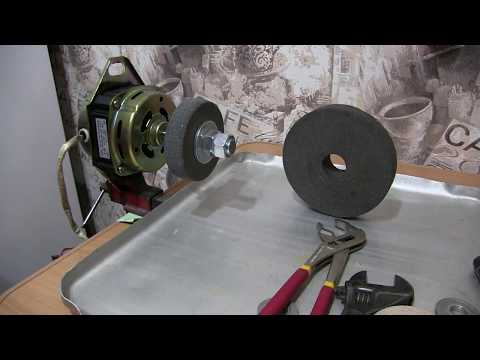

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Точило своими руками из двигателя от стиральной машины

Даже самый примитивный точильный станок стоит денег. Вещь эта необходимая, поскольку ножницы и тем более ножи должны быть всегда в хорошем состоянии. На даче заточенные инструменты, такие как секатор, лопата, топор и другие требуются еще чаще, заниматься их заточкой вручную вообще не вариант – только время убивать. Можно сделать станок для заточки своими руками, тем более, если у вас есть ненужная старая стиральная машинка. Как его сделать, обо всем по порядку.

Для сборки домашнего точильного станка потребуется главным образом рабочий мотор от стиральной машины.  Можно взять от советской стиральной машины электромотор мощностью 200 Вт, например, от Риги-17 СМР-1,5.  Хотя одни говорят, что оптимальная мощность 400 Вт, а другие – что при мощности более чем 300 Вт, точильный круг может разлететься на куски. Для редкого использования точильного станка достаточно мотора в 1000 оборотов в минуту.

Больше от стиральной машины ничего не потребуется, все остальное придется выточить или вырезать из подручного материала своими руками. А потребуется вам:

• металл толщиной 2-2,5 мм для кожуха на точило;
• трубка для вытачивания фланца;
• точильный камень;
• гайка для закрепления камня на шкиву;
• пусковое устройство;
• электрический кабель с вилкой;
• металлический уголок или деревянный брусок для изготовления станины;

Подготавливаем фланец

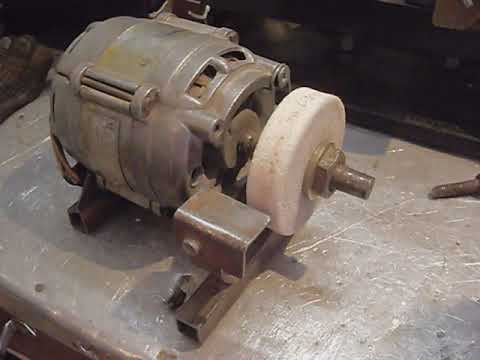

Первым делом нужно изготовить фланец или купить готовый. Он должен по диаметру походить к втулке двигателя, и на него хорошо  должен одеваться точильный камень. Фланец – переходная деталь между двигателем и точилом. Если изготавливать его из куска трубы своими руками, то необходимо на одном ее конце нарезать резьбу, примерно на расстоянии в 2 раза, превышающем толщину круга. Для нарезания резьбы используют метчик.

Второй конец трубки запрессовывается на вал двигателя путем нагрева, а потом закрепляется сваркой или болтом, просверлив сквозное отверстие в трубке и в валу. Ниже представлен чертеж, по которому можно выточить фланец у токаря. Не забудьте указать все диаметры, согласно вашему двигателю и точильному камню, если будете заказывать данную работу.

Нарезая резьбу и одевая точильный круг на вал, нужно учитывать то, в какую сторону будет вращаться круг. Резьба должна быть противоположной относительно вращения двигателя, чтобы при работе не раскручивалась гайка, удерживающая круг.

Подключаем двигатель и собираем основу

Следующий этап работ – подключение двигателя  от стиральной машины к  электрическому проводу с вилкой своими руками. Для этого необходимо у мотора от советской машинки найти пусковую и рабочую обмотку.  Для этого используют мультиметр и замеряют сопротивление. Сопротивление рабочей -12 Ом, а пусковой обмотки – 30 Ом. К электрическому кабелю подключают выводы рабочей обмотки. При таком подключении точильному кругу нужно будет задавать вращение рукой. Поэтому многие делают для этого пусковую кнопку.

В качестве пускового устройства можно использовать кнопку звонка, но только не обычный конденсатор. Подключение конденсатора приведет к тому, что обмотка двигателя стиральной машины сгорит.

Используя двигатель от стиральной машины автомат, можно обойтись без пусковой кнопки. Точильный станок будет работать сразу после включения в сеть. На схеме справа представлено такое подключение. Самое главное – правильно определить вывод рабочей обмотки двигателя.

Важно! При работе с электрикой нужно быть внимательным, если сомневаетесь в своих способностях, обратитесь к специалисту.

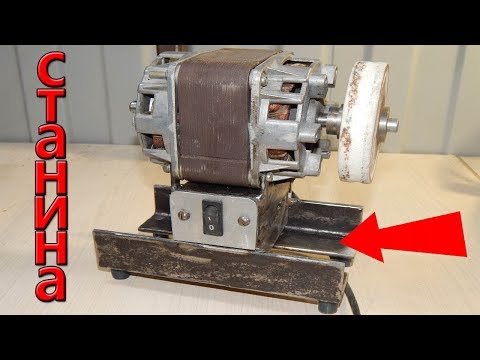

И последнее, что нужно сделать – это станину или основу, на которой будет крепиться станок. Кроме того, обязательно наличие защитного кожуха над точильным кругом, ведь от точильного камня могут лететь мелкие кусочки и пыль. Защитный кожух, лучше всего делать из металла толщиной 2-2,5 мм, хотя встречаются варианты станков, сделанных своими руками и с защитой из толстого пластика. Станина тоже может быть разной, самая надежная – из металлического уголка. Некоторые крепят станок к стене, кто-то предпочитает точило переносное.

В этом и плюс точила, сделанного своими руками, вы делаете его под себя, чтобы вам было удобно на нем работать. На фото представлены некоторые варианты самодельных станков.

Точильный станок – одно из самых распространенных приспособлений, изготавливаемых своими руками из двигателя от стиральной машины. Сделать из такой детали можно все, что угодно, если захотеть, даже медогонку. Но нужно быть аккуратным не только при изготовлении такого оборудования, но и при его использовании, чтобы не навредить своему здоровью. Удачи!
