Тепловой насос своими руками: разновидности, цена, окупаемость
Неприятная динамика цен на энергопотребление стимулирует творческую фантазию и смекалку у владельцев частных домов и загородных коттеджей, которым надоело переплачивать за отопление. На многих участках сталкиваются с еще более насущной проблемой: недоступность прямого подключения к обычным источникам создают массу технических неудобств. Возможности решить эту проблему рационально упираются только в желание и умение – многообразие способов самодельного отопления, например собрать тепловой насос своими руками только подтверждает это.
Технологическая новинка, тепловой насос, востребована в мире уже пару десятилетий, но на российском рынке появляться стала сравнительно недавно. Принцип работы поразительно напоминает привычную бытовую технику, дополнительного знакомства с которой не требуется, – холодильник. Но, если последний использует радиаторы, чтобы передавать тепло из камер наружу, то насосная теплообменная станция действует в точности наоборот – вытягивая энергию из окружающей среды (существует несколько модификаций работающих с водой, воздухом и землей) преобразует ее в несколько этапов в внутренний отопительный контур дома, бассейна, теплицы.
Технологическая новинка, тепловой насос, востребована в мире уже пару десятилетий, но на российском рынке появляться стала сравнительно недавно
Содержание
- Функциональные разновидности тепловых насосов по источнику энергии
- Грунт-вода (известен в народе под названием “рассол-вода” – из-за частого использования в качестве охлаждающей жидкости солевого раствора).
- Воздух-вода или воздух-воздух
- Вода-вода
- Тепловой насос системы Френнета (фрикционный теплоэлемент)
- Цена вопроса и окупаемость
- Инструкция по сборке теплового насоса своими руками
- Основные детали и расходные материалы (для теплового насоса мощностью 10-15 кВт)
- Порядок сборки
- Самодельный тепловой насос вода-вода
Функциональные разновидности тепловых насосов по источнику энергии

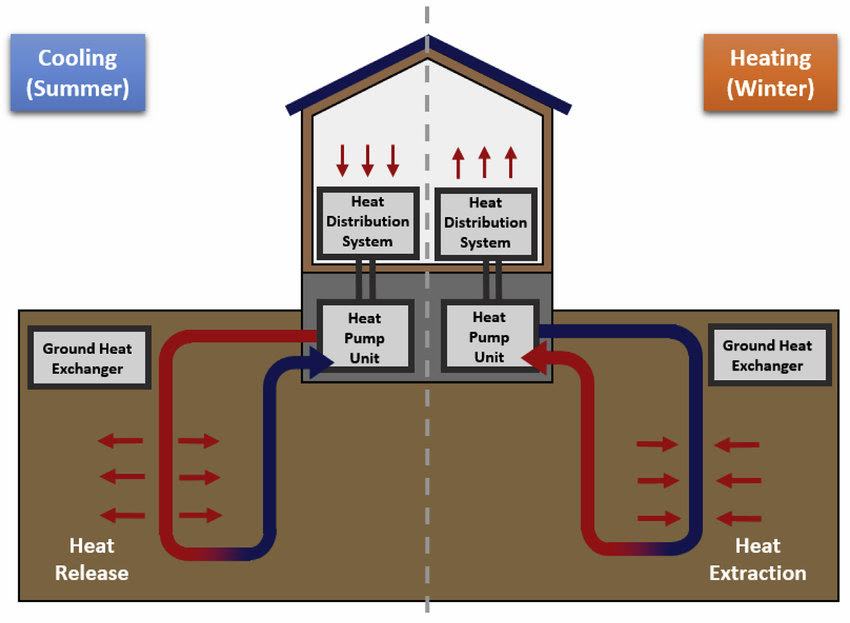

Грунт-вода (известен в народе под названием “рассол-вода” – из-за частого использования в качестве охлаждающей жидкости солевого раствора).
Ограниченные небольшими размерами участки оснащаются грунтовыми зондами, крупные – полноценными габаритными коллекторами. Циркулирующий по внешнему контуру хладагент притягивает на себя тепловую энергию, что содержится в рассеянном состоянии в каждой среде. Нагреваясь, теплообменная жидкость (используется аммиак, фреон или гликолевый раствор) проходит через испаритель (переводящий агрегатное состояние в газообразное), далее в компрессор (сжимающий газ, для повышения рабочих характеристик и теплоемкости). Центральный узел – конденсатор, собирающий грунтовое тепло и передающий его внутреннему контуру (системе отопления, по трубам которой циркулирует вода – она и распределит полученную энергию по периметру доступной области для обогрева целевого объекта). Отдавая тепло, хладагент возвращается в рабочее жидкое состояние и снова течет по трубкам под землю (редукционный клапан не пропустит газ) – начинается следующий цикл, каждый из которых дает, в среднем, 50 Вт за один метр глубины скважины.
Воздух-вода или воздух-воздух
Аналогичный принцип действия, отличается только тем, что вместо зондов, забирающих тепло из грунта, его аккумулируют воздушные компрессоры. Теплообменник передает полученную энергию как в вышеописанном случае системе жидкостного отопления, или непосредственно, во внутреннюю вентиляцию – актуально для снижения расходов на содержание погребов, теплиц и прочих помещений с обязательной регулировкой температуры и влажности.
Аналогичный принцип действия, отличается только тем, что вместо зондов, забирающих тепло из грунта, его аккумулируют воздушные компрессоры
Вода-вода
Нуждается в прямом доступе к грунтовым или поверхностным водам. Первый вариант позволяет добиться большей стабильности (подземные водоемы зимой не замерзают). Крайне эффективный вариант, особенно для обогрева бассейнов – годовая разница температуры воды в скважине составляет 10 – 15 градусов, но в то же время и самый трудоемкий в исполнении – тепловой насос своими руками собрать в такой конфигурации сможет человек, только обладающий навыками и экипированный профессиональными инструментами.
Тепловой насос системы Френнета (фрикционный теплоэлемент)
Конструкция не связана с предыдущими и отличается высоким КПД (впрочем, энтузиасты и реклама чрезмерно завышают это значение). Запатентованная Евгением Френнетом в 1977 году схема проста, надежна и позволяет собрать эффективный тепловой насос своими руками. Есть несколько модификаций с различным размещением и видоизменением рабочих агрегатов (одна версия будет подробно описана ниже), но общий принцип одинаков: цилиндр помещен в другой побольше, промежутки заливаются маслом. С одной стороны малого элемента располагается электромотор, с другой – радиатор, распространяющий тепло по помещению. Нагрев теплоносителя происходит за счет быстрого вращения внутреннего цилиндра подключенного к электроприводу. Способ доказал свою эффективность на практике и успешно применяется не только для обогрева небольших жилых помещений, но и для промышленных нужд.
Цена вопроса и окупаемость
Разумеется, точные расходы на приобретение и монтаж теплового насоса можно подсчитать только в индивидуальном случае – каждый вид имеет свои особенности. Грунтовые установки ориентировочно стоят 4 – 7 тысяч евро – и это без учета цены монтажных работ (которое тоже недешевые – в частности, бурение скважины для зондов). Не каждый способен выложить, не моргнув глазом, подобную сумму за аппарат, который окупится не раньше чем через 2-3 года (как показывает практика, параметр упирается в размеры помещения и его теплоизоляцию).Те, кому охота сэкономить, но не выбрасывая подобные суммы, могут собрать отопительную установку самостоятельно – при наличии прямых рук и базовых навыков со сварочными инструментами, это выполнимая задача для новичка. Стоимость же материалов и расходников для агрегата, аналогичного по характеристикам заводскому, не более 500 – 1000 евро.
Стоимость же материалов и расходников для агрегата, аналогичного по характеристикам заводскому, не более 500 – 1000 евро
Инструкция по сборке теплового насоса своими руками

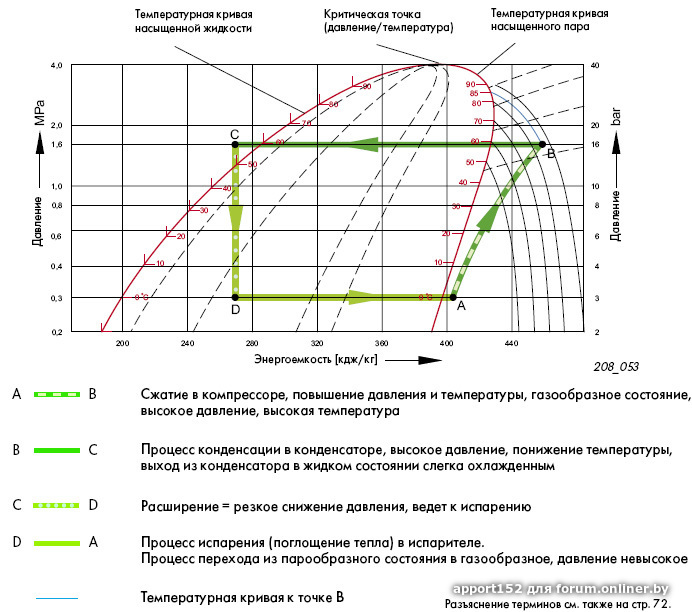

Это классическая схема теплообменного элемента, работающего по принципу обратной машины Карно (описан выше). Совместима с воздушными, водными и геотермальными установками. Процедура не слишком сложна, ведь большинство деталей можно найти в готовом виде, единственная проблема для неспециалиста – расчеты оптимальных характеристик: мощности компрессора, состава хладагента, диаметра трубок, количество витков змеевика – параметров множество и каждый по своему влияет на качество и срок службы.
На сайтах, занимающихся продажей подобных отопительных систем, традиционно размещены онлайн калькуляторы для расчета необходимой техники. Отдельно можно найти в Сети и специальные приложения для инженеров, занимающихся теплоэнергетикой – программы CoolPack, Copeland и подобные. Разумеется, настоящий специалист даст более точную оценку поэтому, если есть возможность воспользоваться его услугами, то следует прибегнуть к такому варианту незамедлительно.
На сайтах, занимающихся продажей подобных отопительных систем, традиционно размещены онлайн калькуляторы для расчета необходимой техники.
Основные детали и расходные материалы (для теплового насоса мощностью 10-15 кВт)
- Бак (нержавейка) – 100 литров.
- Медная трубка – для змеевика, с толщиной стенок более 1 мм.
- Компрессор – полностью идентичен используемому в кондиционере. Учитывая, что традиционно, срок службы конденсатора больше чем у кондиционных установок в целом, стоит порыться среди поломанных и нерабочих моделей или поискать готовую деталь отдельно. Высокая мощность и возможность работать летом в обратную сторону, на охлаждение помещения, дополняет низкий уровень шума (если повезет найти запчасть от качественной сплит-системы).
- Пластиковый бак – хотя бы 80 литров. Станет корпусом испарителя.
- Крепежные устройства, отвоздушиватель, кран сливной, шланги и клапаны. Прокладки, муфты, уплотнители и сантехнические переходники ко всему перечисленному.
- Электрооборудование: реле, электроды, прочее.
- Фреон. Средний хладагент имеет температуру кипения -10 и переходит в конденсированное состояние примерно -50. Модель R422 пока соблюдает все экологические стандарты и полностью отвечает требованиям.
- Манометры, амперметр (пусковой ток включения компрессора может давать кратковременную, но сильную нагрузку на сеть. Стоит заранее убедиться, что все распределители выдержат до 40 ампер).
Порядок сборки
- Компрессор прочно и надежно устанавливается с помощью кронштейнов на стену. Над входом приваривается клапан для заправки системы охлаждения.
- Собирается спиральный змеевик. Нужно разобраться с необходимой площадью трубок – формула расчета прилагается: Общая мощность установки делится на произведение разницы температур системы и коэффициента теплопроводности меди в воде (постоянное число, равное 0,8).
- Любая прямая труба непринужденно превращается в змеевик после намотки вокруг плотного цилиндра – отлично подойдет как каркас газовый баллон (поможет сохранить одинаковую форму и шаг каждого витка). Важно соблюдать полную герметичность на каждом соединении, не брезгуя уплотнителями, кольцами и прокладками.
- Готовая деталь монтируется внутрь металлического бака.
Для этого он разрезается пополам, внутрь входит змеевик (вход в конденсатор происходит сверху, чтобы внутри не скапливались пузырьки), все плотно германизируется и разрез заваривается.
- Основой испарителя станет пластиковый бак (желательно с широкой горловиной). Удобнее брать как можно больший объем. Здесь медный змеевик рассчитывается, скручивается и устанавливается полностью согласно вышеприведенной схемы. Вода подается и выводится обычными пластиковыми канализационными трубами, обязательна установка терморегулирующего клапана.
Компрессор прочно и надежно устанавливается с помощью кронштейнов на стену
- Собрав, сваривая концы труб между собой, отдельные детали в единую систему. Важно проверить герметичность швов и стыков, например, вакуумным насосом.
- Самостоятельная заправка фреоном не рекомендуется. Но если нет возможности обратиться к мастеру, то нужно закачать не менее 2 кг охлаждающей жидкости. Спешит незачем, после заправки несколько дней проводится постоянная проверка давления и натирание мыльным раствором всех подозрительных участков (поможет выявить утечку).
- Электроначинка включает в себя однофазное реле, предохранитель, щиток и рейку – на нее вывести два термодатчика – у выхода (до 40 градусов), у испарителя (около нуля – не выключение теплового насоса своими руками или автоматически при замерзании выведет и сроя всю систему).
Важно помнить, что эффективность любого отопления полностью упирается в энергоэффективность изоляции здания.
Применение совместно с стандартным газовым или твердотопливным котлом даст синергетический эффект. Система, построенная собственноручно, нуждается в регулярной профилактике и обслуживании для долгой и экономной эксплуатации – больше чем заводские сборки.
Самодельный тепловой насос вода-вода
Как сделать тепловой насос для отопления дома своими руками
Став владельцем загородного дома, многие люди задумываются о том, как эффективно отопить свое жилище, а также как рационально выполнять нагрев воды для хозяйственных нужд.
Современный рынок отопительного оборудования представлен весьма в широком ассортименте. Поэтому порой бывает затруднительно остановить свой выбор на каком-то определенном варианте отопления.
В такой ситуации мы предлагаем обратить внимание на конструкцию отопления с тепловым насосом. Для того, чтобы понимать что представляет собой тепловой насос для отопления дома, раскроем подробно все его преимущества и условия монтажа.
Устройство и принцип действия
Принцип работы тепловой помпы уместно сравнить с работой бытового холодильника.
Разница лишь заключается в том, что насос берет тепло снаружи и передает его вовнутрь, а в холодильнике все происходит в обратном порядке.
Работу теплового насоса можно проиллюстрировать с помощью следующего рисунка.
Принцип действия заключается в следующем:
- теплоноситель поступает в наружный блок, который находится в среде, обладающей тепловой энергией;
- после нагрева теплоноситель движется в теплообменник и передает накопленную энергию;
- хладагент, который находиться во внутреннем контуре доводится до газообразного состояния, и с помощью компрессора непосредственно передается к отопительным элементам;
- затем весь цикл действий повторяется обратно.
Таким образом, из окружающей среды можно отобрать тепловую энергию и обогреть свое жилище.
Замечание специалистов: данный вид теплового оборудования абсолютно экологичен и безопасен в использовании.
Виды теплонасосов
Схема теплонасоса воздух-вода
Тепловые насосы принято разделять в зависимости от того, какие источники окружающей среды используются для извлечения тепловой энергии.
Соответственно существуют следующие схемы тепловых насосов:
- «воздух – вода»;
- «воздух – воздух»;
- «вода — вода».
Эффективность каждого вида помп для отопления дома безупречна, ведь для обогрева используются альтернативные источники тепла.
У вас может возникнуть вполне резонный вопрос: если тепловые насосы являются таким прекрасным отопительным оборудованием, то почему они не используются повсеместно?
А вся причина заключается в том, что для массового использования главным препятствием является высокая стоимость монтажа отопления с тепловым насосом. Но существует альтернативный способ – установить такой вид системы обогрева можно собственными руками. О том, как это сделать, речь пойдет дальше.
Тепловой насос «воздух – вода». Монтаж системы этого вида не потребует сложных конструктивных работ, поэтому установку можно осуществить собственноручно.
Теплонасос вода-вода
Главное, что в первую очередь, нужно знать схему работы теплового насоса. Основным преимуществом помп этого вида является то, что тепло, которое покидает помещение, может быть использовано повторно.
Тепловой насос «воздух – воздух». Название этого вида помпы возникло из-за того, что окружающий воздух поступает в систему и подогревается, а затем воздушными каналами поступает в жилище.
Тепловой насос «вода – вода». Этот вид оборудования характерен тем, что источником тепла могут являться грунтовые воды и различного рода водоемы. При монтаже теплового насоса этого типа выполняется минимум работ. Например, чтобы трубы с теплоносителем опустить в водную среду, достаточно к ним привязать груз.
Самостоятельное изготовление
Принципиальная схема для сборки теплонасоса своими руками
Рассмотрев принцип работы различных видов теплонасосов, смело можно утверждать, что схемы их конструкции практически одинаковы.
Таким образом, этапы монтажных работ во многом будут схожими.
Итак, для изготовления теплового насоса своими руками нам нужна его схема и составляющие систему части:
- компрессор;
- испаритель;
- конденсатор;
- трубы для змеевиков.
Для того, чтобы успешно соорудить установку этого вида оборудования стоит придерживаться ряда следующих рекомендаций:
- Нужно правильно подобрать компрессор необходимой мощности. Его можно взять, как из старой бытовой техники (холодильника или кондиционера), так и приобрести новый. Всегда учитывайте тот факт, что компрессор надежно должен быть прикреплен к основанию.
- Довольно дорогостоящим элементом теплового насоса может оказаться испаритель, который представлен в виде нержавеющей емкости. Чтобы удешевить процесс изготовления, можно взять бак из старой стиральной машинки. Стоит помнить, что в этой емкости будет находиться соляной раствор, с помощью которого будет передаваться тепловая энергия во внутренний блок конструкции.
- Конденсатор может быть представлен в виде пластмассовой бочки. Объем такого бака определяется от потребностей системы.
- Правильно просчитайте и подберите трубы для змеевиков всех контуров насоса.
- Приготовив все вышеуказанные материалы можно непосредственно подходить к монтажу тепловой системы.
Совет бывалых изобретателей: при отсутствии практического опыта доверьте эти работы высококлассному специалисту потому, что пайку медных труб, накачку внутреннего контура фреоном, точную сварку соединений может выполнить только мастер.
Смотрите видео, в котором опытный пользователь подробно рассказывает о собственной конструкции теплового насоса, сделанного своими руками:
youtube.com/embed/skvnFUh5QYA» frameborder=»0″ allowfullscreen=»»/>
- Автор: DmitriiG
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Как сделать тепловые насосы более надежными, безопасными и эффективными
Райан Шихен
Менеджер по глобальному стратегическому маркетингу подразделения электроники
Littelfuse
27 июня 2022 г.
Блог
Тепловые насосы обеспечивают как отопление, так и кондиционирование воздуха и являются полностью электрическими системами. В отличие от системы отопления, работающей на ископаемом топливе, тепловые насосы не преобразуют горючее топливо в тепловую энергию. Таким образом, тепловые насосы являются еще одним инструментом в глобальных усилиях по сокращению выбросов углекислого газа и минимизации потенциально катастрофических последствий изменения климата на планете. Более 80 стран поддержали инициативу Net-Zero Emissions (NZE), которая требует 50-процентного сокращения выбросов парниковых газов к 2030 году и нулевых выбросов к 2050 году9.0007
Системы отопления, вентиляции и кондиционирования воздуха (HVAC) с тепловым насосом являются важной частью стратегии сокращения выбросов. Правительства поощряют рост использования тепловых насосов, предлагая стимулы, такие как скидки на покупки. Росту также способствуют достижения в технологии двигателей с инверторным приводом и более эффективная электроника, что позволяет разрабатывать более эффективные тепловые насосы. Повышенная эффективность позволяет использовать тепловой насос в более широком диапазоне климатических условий. В результате отрасль ожидает, что глобальное годовое количество установок тепловых насосов увеличится с 10 млн единиц в 2020 году до 15 млн единиц в 2025 году, увеличившись в среднем на 8,5%.
Проектные группы должны обеспечить надежность, безопасность и эффективность своих тепловых насосов. Электромеханические и электронные системы требуют защиты от опасностей, таких как перегрузки и переходные процессы, вызванные сетью переменного тока, а также электростатический разряд (ЭСР). Силовые компоненты нуждаются в защите от разрушительного воздействия перегрева. Использование соответствующих топологий и электронных компонентов будет способствовать оптимизации эффективности теплового насоса. Эта статья поможет разработчикам разработать надежные, безопасные и эффективные конструкции тепловых насосов.
Существует три типа тепловых насосов, классифицируемых по источнику энергии: водяные, геотермальные и воздушные. Наиболее распространенным тепловым насосом является воздушный тепловой насос, о котором и пойдет речь в этой статье.
Воздушный тепловой насос представляет собой полностью электрическую систему отопления, вентиляции и кондиционирования воздуха, которая перемещает тепло и, в отличие от системы отопления, работающей на ископаемом топливе, не преобразует топливо в тепловую энергию. Устранение преобразования топлива позволяет тепловому насосу быть более эффективным, чем система HVAC, работающая на ископаемом топливе, и тепловой насос не выделяет CO2. Тепловые насосы представляют собой реверсивные испарительно-конденсаторные системы с двумя двигателями вентиляторов. В результате тепловые насосы являются одновременно системами отопления и кондиционирования воздуха. Тепловые насосы состоят из наружного блока вентилятора и змеевика и внутреннего блока вентилятора и змеевика. Направление потока хладагента определяет, нагревает или охлаждает внутренний воздух тепловой насос. На рис. 1 показаны два режима работы теплового насоса.
(Рис. 1a: Тепловой насос в режиме охлаждения)
(Рис. 1b: Тепловой насос в режиме обогрева)
баковый водонагреватель для горячей воды. Схема включает рекомендуемые компоненты защиты, управления и датчиков для основных подсистем теплового насоса.
(Рисунок 2: Пример системы отопления, вентиляции и кондиционирования воздуха с тепловым насосом и водонагревателя в коммерческом здании. В текстовых блоках вокруг схемы выделены основные подсистемы теплового насоса и рекомендуемые компоненты защиты, управления и датчиков для каждой подсистемы.)
На рисунках 3 и 4 показаны блок-схемы наружного компрессора и электроники теплового насоса внутреннего блока кондиционирования воздуха. В таблице справа от этих диаграмм перечислены рекомендуемые технологии защиты, управления и датчиков. Эти компоненты обеспечивают надежную защиту схемных блоков от перегрузок по току, переходных процессов высокого напряжения и электростатических разрядов. Некоторые компоненты минимизируют энергопотребление, чтобы максимизировать эффективность, в то время как другие обеспечивают безопасность.
(Рисунок 3: Блок-схемы наружного и внутреннего блоков теплового насоса. В таблице рядом показаны рекомендуемые компоненты защиты, управления и датчиков наружного блока.)
Цепь защиты входа переменного тока
Блок защиты входа переменного тока подключается непосредственно к линии питания переменного тока и подвержены таким опасностям, как перегрузки по току и скачки напряжения, которые распространяются по линии электропередачи переменного тока. Неисправности нагрузки на линии электропередач могут привести к большим скачкам тока. На входе блока защиты входа переменного тока используйте быстродействующий предохранитель для предотвращения попадания перегрузки по току в цепи наружного блока. Учитывайте следующие важные требования к предохранителям:
- Номинальный ток отключения свыше 10 кА
- Низкое внутреннее сопротивление ниже 100 мОм для минимизации потерь мощности
- Ударопрочная и виброустойчивая конструкция
- Компонент, признанный Underwriters Lab (UL), соответствующий стандарту UL 248-14 и стандарту Международной электротехнической комиссии (IEC) 60127-1.
Убедитесь, что пользователи могут легко заменить предохранитель после того, как он отключил перегрузку по току. Выберите держатель предохранителя, который обеспечивает простоту установки и замены предохранителя, минимальный номинальный ток не ниже номинала предохранителя и держатель предохранителя, соответствующий стандартам UL и IEC.
Переходные процессы, вызванные молнией и скачками напряжения при включении и отключении устройств с высоким энергопотреблением, могут вызвать переходные процессы высокого напряжения в линии электропередачи переменного тока. Используйте варистор на основе оксида металла (MOV) для поглощения переходных процессов, чтобы предотвратить их попадание в последующие схемы. Выберите MOV со следующими параметрами:
- Переходное ограничивающее напряжение, которое предотвратит повреждение нисходящей схемы
- Способность поглощать несколько 100 Дж переходной энергии
- MOV, который может выдерживать уровни кВ и поглощать импульсы тока в кА в соответствии со стандартом IEC 60335-1.
Разработчики могут использовать устройство защиты от перенапряжения (SPD) в качестве альтернативы MOV. УЗИП обеспечивают более высокий уровень защиты, поглощая до 50 кА импульсного тока от переходного напряжения, которое может достигать 3 кВ. SPD предлагает индикатор состояния, позволяющий контролировать его возможности защиты. Индикатор состояния информирует управляющую электронику о повреждении УЗИП в результате кратковременного удара. SPD обеспечивает более высокий уровень защиты и мониторинга состояния, чем MOV меньшего размера и стоимости.
Цепь контактора
Используйте контактор для безопасного управления питанием вентилятора наружного блока и двигателя компрессора. Убедитесь, что номинальный ток контактора достаточен для обеспечения полной мощности двигателя. Рассмотрим контактор с долговечными электрическими контактами. Ищите контактор с диэлектрической прочностью не менее 2 кВ между контактами и между контактами и материалом катушки.
Цепь выпрямителя
Цепь выпрямителя выполняет преобразование переменного тока в постоянный. Исследуйте использование для выпрямления полевых МОП-транзисторов с:
- Быстрое время переключения для снижения коммутационных потерь
- Низкая емкость затвора для минимизации времени заряда затвора
- Small Rds(on) для уменьшения потерь мощности во включенном состоянии и значительного снижения энергопотребления.
Обеспечьте эффективное управление полевыми МОП-транзисторами с помощью интегральной схемы драйвера затвора. Убедитесь, что драйвер затвора может подавать и потреблять достаточный ток для выбранных МОП-транзисторов, и ищите драйверы затвора с высоким значением dv/dt для быстрого переключения МОП-транзисторов.
В качестве альтернативы дискретным МОП-транзисторам рассмотрите выпрямительные модули. Ищите модули с низким прямым напряжением и низким обратным током утечки. Полностью интегрированные модули выпрямителей способствуют уменьшению количества компонентов.
Схема коррекции коэффициента мощности
Блок коррекции коэффициента мощности минимизирует мощность, потребляемую от линии переменного тока, делая схему теплового насоса максимально резистивной, чтобы минимизировать кажущуюся мощность и максимизировать реальную мощность.
В качестве альтернативы отдельным полевым МОП-транзисторам или диодам с низким прямым напряжением рассмотрите повышающий блок коррекции коэффициента мощности с интегрированным диодом серии МОП-транзисторов, который позволяет сократить количество компонентов и сэкономить место на печатной плате. Диоды серии поддерживают улучшенную динамическую работу для работы на высоких частотах, максимальную эффективность и быстрое переключение.
Цепь инвертора
Избегайте повреждений из-за перегрева. Используйте термисторные датчики для контроля температуры обмоток двигателя, линий хладагента и силовых полупроводников. Термисторы отличаются быстрым откликом и малым форм-фактором. Выбирайте герметичные термисторы для обеспечения высокой надежности.
Исследуйте силовые IGBT или модули IGBT для привода компрессора. Эти транзисторы обладают как отличными тепловыми характеристиками, так и сверхнизким профилем корпуса. Как и силовые полевые МОП-транзисторы, модули драйверов затворов удобно управляют IGBT.
Цепь вспомогательного источника питания
Вспомогательный источник питания питает управляющую электронику и двигатель вентилятора постоянного тока, нагнетая кондиционированный воздух в жилые или коммерческие помещения. В дополнение к своей основной функции этот источник питания должен улавливать и поглощать любые части перегрузок и переходных процессов, распространяющихся через блок защиты входа переменного тока наружного блока. Используйте быстродействующий предохранитель и MOV, как рекомендуется для блока защиты входа переменного тока. Кроме того, защитите чувствительные нисходящие интегральные схемы (ИС) с помощью диода для подавления переходных напряжений (TVS). Диоды TVS обладают следующими преимуществами для вторичной защиты от переходных процессов:
- Сверхбыстрая, пс, реакция на переходный процесс
- Низкое фиксирующее напряжение для защиты чувствительных электронных компонентов
- Однонаправленные или двунаправленные конфигурации.
Ищите TVS-диод, способный поглощать не менее нескольких сотен ватт переходной мощности.
Привод двигателя вентилятора
Как и в случае с наружным блоком, используйте термисторные датчики температуры для предотвращения перегрева катушек двигателя вентилятора постоянного тока, линий хладагента и силовых полупроводников. Кроме того, защитите цепь привода двигателя и двигатель от переходных процессов с помощью TVS-диода.
Контур воздушного фильтра
Убедитесь, что воздушный фильтр правильно расположен для удаления твердых частиц из подаваемого воздуха. Рассмотрите возможность использования язычкового датчика положения и магнитного привода, чтобы воздушный фильтр полностью закрывал входной воздуховод. Ищите герметичные контакты с магнитным приводом, не требующие резервного питания. Выберите необходимую чувствительность в соответствии с проектными требованиями.
Цепь беспроводного интерфейса
Беспроводной интерфейс сообщает о состоянии системы и позволяет контролировать температуру в помещении с помощью смартфонов или блокнотов. Блок схемы беспроводного интерфейса находится в контакте с внешней средой и подвержен ударам электростатическим разрядом. Используйте диоды TVS для защиты чувствительных микросхем. Исследуйте двунаправленные диоды TVS, которые могут безопасно поглощать разряды электростатического разряда выше 10 кВ, чтобы защитить от повреждений, вызванных контактом с человеком и ударами по воздуху. Ищите диод TVS с низкой емкостью ниже 1 пФ, чтобы избежать искажения передачи и приема.
Кроме того, защитите линии передачи данных от электростатического разряда с помощью полимерных антистатических компонентов. Полимерные компоненты ESD могут обеспечить защиту минимум 8 кВ и минимальные помехи для сигналов с емкостью всего 0,25 пФ.
Надежная, эффективная и безопасная конструкция теплового насоса не требует большого количества компонентов. Тем не менее, в проектном проекте должны быть задокументированы цели защиты цепи, эффективности и безопасности. Если оставить эти цели на потом, это приведет к дополнительным затратам времени на перепроектирование и более высоким затратам на разработку. Доступна помощь в разработке приложений. Дизайнеры могут использовать опыт производителя, чтобы сэкономить драгоценное время проектирования. Специалисты по применению могут помочь с:
- Экономичный выбор компонентов
- Руководство по соблюдению необходимых стандартов безопасности
- Предварительные испытания на соответствие (если производитель предлагает их) для подготовки разработчиков к сертификационным испытаниям продукции.
Конструкторы, добившиеся надежности, эффективности и безопасности, получат существенное конкурентное преимущество.
Каталожные номера:
- Руководство по выбору продуктов для защиты цепи. 2020 Литтельфьюз, Инк.
- Руководство по выбору силовых полупроводников. 2021 Литтельфьюз, Инк.
- Руководство по выбору датчиков. 2019 Литтельфьюз, Инк.
- Каталог реле защиты и элементов управления. 2022 Литтельфьюз, Инк.
Подписаться
Райан присоединился к Littelfuse в 2011 году в качестве специалиста по внутренним продажам. Ранее он был глобальным менеджером по продукции для портфолио продуктов магнитного зондирования. В его текущие обязанности входит разработка маркетинговых материалов, управление маркетинговой деятельностью по запуску новых продуктов, а также проведение маркетинговых исследований и анализ осуществимости идей новых продуктов. Райан получил степень бакалавра в области технологии машиностроения в Университете Пердью.
Другие работы Райана
Категории
Промышленность — интеллектуальная энергетика и коммунальные услуги
Промышленный
Промышленность — Индустрия 4.0/Промышленный Интернет вещей
Отопление и охлаждение Iceberg Решения по техническому обслуживанию теплового насоса своими руками
Ваш тепловой насос пережил трудные времена, чтобы обеспечить комфорт в вашем доме. От суровой зимы до сухого и жаркого лета ваш тепловой насос обеспечивает как отопление, так и кондиционирование воздуха, подвергая себя воздействию неблагоприятных погодных условий. Хотя ваш тепловой насос работает независимо от вашей системы HVAC, он все же требует помощи домовладельца, особенно когда речь идет об обслуживании. К концу года мы начинаем принимать новогодние решения, чтобы ставить личные цели и улучшать свою жизнь. Вступая в новый год, почему бы не принять некоторые решения по обслуживанию вашего теплового насоса?
Мы в Iceberg Heating & Cooling обслуживаем тепловые насосы для наших домовладельцев в Монро. Хотя услуги тепловых насосов являются нашей специализацией, домовладелец может выполнять определенные дополнительные процедуры, чтобы помочь своему устройству работать с максимальной эффективностью. Эксперты Iceberg разработали несколько самодельных «решений», которые помогут обеспечить бесперебойную работу вашего теплового насоса в течение всего года.
Замена фильтра
- Несмотря на простоту, замена фильтра помогает поддерживать бесперебойную работу теплового насоса. Фильтры теплового насоса следует менять не реже одного раза в месяц; чаще, если в доме есть домашние животные.
- Проверяйте фильтр каждые две недели. Его следует заменить, если вы заметили какие-либо большие скопления пыли или мусора.
Очистите зону вашего теплового насоса
- Поскольку конденсатор вашего теплового насоса находится снаружи, на нем могут скапливаться листья, грязь, грязь и даже вода.
- Беспорядок вокруг вашего теплового насоса приводит к снижению производительности и чрезмерному потреблению энергии, и его следует немедленно убрать.
- Руками смахните листья и мусор с зоны теплового насоса и опустите водяной шланг по бокам, чтобы удалить застрявший мусор.
- Перед использованием водяного шланга отключите питание теплового насоса с помощью выключателя и выключателя.
- Если вы не уверены в очистке внутренней части теплового насоса, обратитесь в компанию Iceberg за доступными услугами по техническому обслуживанию теплового насоса.
Накройте конденсатор теплового насоса
- Защитите свой тепловой насос от внешних погодных условий, накрыв его защитным экраном.
- Благодаря защитному экрану ваш тепловой насос сможет противостоять суровым погодным условиям и будет защищен от мусора и мусора, скопившихся вокруг него.
- Будьте осторожны с типом покрытия, которое вы покупаете, так как некоторые из них предназначены для использования только при выключенном тепловом насосе.
- Вы можете купить решетки в местном универмаге, чтобы разместить их вокруг теплового насоса, чтобы защитить его во время работы.
