Как сделать телевизионную антенну своими руками с усилителем: Как сделать антенну для цифрового ТВ с усилителем своими руками

Очень простая самодельная антенна DVB-T2 с усилителем

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.

Материалы:

  • медная проволока 3 мм – 112 см.
  • антенный усилитель типа SWA-99999 или другой — http://alii.pub/656e84
  • коаксиальный TV кабель;
  • кусок вязальной проволоки или нейлоновая стяжка;
  • пара винтиков, зажимов и шайб.

Сборка антенны

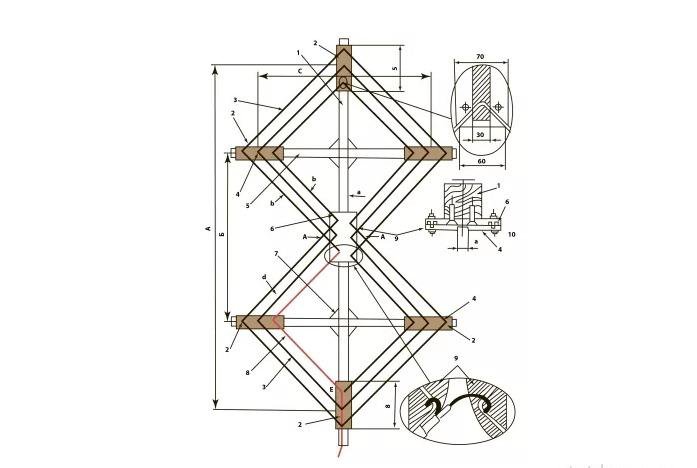

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.

На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».

Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать. Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.

Конечно, на Али Экспресс можно купить уже готовую антенну за пару баксов (http://ali.pub/3i1kfz), но это для тех кто не хочет заморачиваться.

А если все же хотите собрать хорошую антенну, не уступающую покупным аналогам и абсолютно бесплатно, то тогда читайте эту статью — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html. И обратите внимание на десятки восторженных комментариев о ее работе.

Смотрите видео

Антенный усилитель своими руками

 Антенные усилители необходимо устанавливать как можно ближе к антенне. Питание усилителя лучше всего осуществлять по коаксиальному кабе­лю фидера через развязку.

Схема развязки по пита­нию приведена на рис.:

 Развязывающее устройство устанавливается внизу у телевизора и на нее подается питание 12 В от отдельного маломощного блока питания (адаптера). Двухкаскадные антенные усилители потребляют ток не более 50 мА, поэтому мощность адаптера не должна превышать 5-10 Вт.

По теме Супер широкополосный усилитель



 Все коммутации антенного усилителя на мачте нужно производить с помощью пайки, т. к. установ­ка механических контактирующих элементов (разъемов и т. д.), эксплуатирующихся в тяжелей­ших климатических условиях, в конце концов при­ведет к отказу из-за коррозии контактов.



 При выборе усилителя необходимо обеспечить коэффициентом усиления усилителя затухания в кабеле фидера и потери в цепях сложения и разветв­ления сигнала. Обычно при средней длине кабеля 20—30 м затухания в нем составляют 10 дБ, отсюда , учетом потерь в устройствах сложения — разветв­ления сигнала, следует выбирать антенный усили­тель с усилением 20-30 дБ.



 Сложными являются случаи, когда необходимо принимать и усиливать слабые сигналы при нали­чии мощных сигналов других передатчиков. При этом на вход усилителя попадают как слабые, так и сильные сигналы. Сильный сигнал на входе антен­ного усилителя может блокировать его работу или перевести работу первого каскада в нелинейный ре­жим — режим смесителя. В этом случае на экране телевизора наблюдается наложение одного изобра­жения на другое. То есть на изображении одного канала видны полупрозрачные кадры изображения другого канала.



 Это означает, что усиление выбранного вами уси­лителя слишком велико, его величину можно уменьшить путем уменьшения напряжения пита­ния усилителя. Для этого желательно использовать отдельный блок питания с плавной регулировкой напряжения в пределах от 5 до 12,6 В.



 Необходимо отметить, что на усилители деци­метровых волн сильно влияют сигналы метрового диапазона, т. к. мощности передатчиков Метрового диапазона не соизмеримы с передатчиками деци­метрового диапазона. Для ослабления влияния сиг­налов метрового диапазона перед антенным усили­телем ДМВ нужно установить фильтр верхних час­тот, который удалит диапазон метровых волн и пропустит с малыми потерями только сигналы ДМВ.



 Если усилитель выбран неправильно (с большим коэффициентом усиления) или если антенна плохо согласована с кабелем, то усилитель может возбу­диться и тогда на экране телевизора будет сплош­ная рябь, но чаще всего в сельских районах, где по­близости нет мощных передающих телецентров, возможно применение усилителей с коэффициен­том усиления 40-50 дБ:

 На рис. приведена схема антенного усилителя, рассчитанного на усиление сигналов всех 12 кана­лов метрового диапазона. Коэффициент усиления его составляет 25 дБ при напряжении 12,6 В. По­требляемый ток не более 20 мА. Встречно-парал­лельное включение на входе диодов Д1, Д2 предох­раняет транзисторы усилителя от повреждения гро­зовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот. Для стабилизации режи­ма транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения уси­лителя из-за паразитной обратной связи между кас­кадами через источник питания используется раз­вязывающий фильтр R4 С1.

На этом рис.

приведена схема усилителя для деци­метрового диапазона 470-790 МГц (21-60-й кана­лы). Коэффициент усиления этого усилителя в по­лосе пропускания составляет 30 дБ при напряже­нии питания 12 В, а потребляемый ток составляет 12 мА. Оба каскада собраны по схеме с общим эмит­тером на СВЧ транзисторах с низким уровнем соб­ственных шумов. Нижняя граница полосы пропус­кания усилителя ограничена входным фильтром верхних частот, а верхняя — паразитными емкостя­ми транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенса­ция режима транзисторов. Катушка фильтра верх­них частот L1 наматывается проводом ПЭВ-2 диа­метром 0,8 мм и содержит 2,5 витка. Намотка про­изводится на оправке диаметром 4 мм. Питание на усилитель подается по коаксиальному кабелю.

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диа­пазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной свя­зью через Rl С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя, при больших КСВ  в кабеле, что возможно, когда входное сопро­тивление телевизора значительно отличается от волнового сопротивления кабеля.
