Как сделать трубогиб своими руками?

Трубогибы применимы к стальным или алюминиевым трубам, из которых в результате получаются идеальные дуги. Эти инструменты приходятся кстати во всех проектах металлообработки: от создания набора стульев для патио до верстаков, используемых в цехах. И при этом вовсе не обязательно тратить тысячи долларов на ЧПУ станок или гидравлический трубогиб, чтобы смоделировать свой собственный механизм из металла. На самом деле нет ничего сложного в том, чтобы собрать простой самодельный трубогиб из предметов, которые, возможно, уже имеются в вашей мастерской, гараже или кладовке.



Виды трубогибов

Существует множество типов устройств для гибки труб, включая прессы или гидравлические трубогибы, которые придают трубам дугообразные формы. Среди данных устройств встречается ещё один тип — прокатный трубогибочный станок, который сгибает трубу, используя дугообразный сегмент и вращающееся колесо, размещаемое на надставке. Колесо оказывает давление при его вращении вокруг точки опоры в центре формы.  Изготовить их проще всего, и вы даже можете сделать их регулируемыми, чтобы изгибать трубы больших или меньших диаметров.



Проекты и конструкции

Простейшим способом разработки самодельного прокатного трубогиба является использование всего, что вы только найдете под рукой. В качестве гибочной формы можно взять, например, стальной барабан тормоза, а ещё лучше часть шкива из стали или твердого железа. Шкив должен иметь канавки, соответствующие размеру трубы, которую вы предполагаете гнуть. Кроме того, шкив должен обладать той же окружностью, что и внутренняя окружность дуги, которую вы рассчитываете достичь в перспективе. Для создания этого трубогиба, соедините сначала две стальные пластины толщиной не менее 1/4 дюйма и порядка 2-х дюймов в ширину и достаточно длинные, чтобы те выходили далеко за край шкива к его центру. Для этого используйте большой болт (лучше всего монтажный болт для крепления шкива). Затем просверлите отверстия в пластинах и прикрепите ещё один шкив,  также имеющий достаточно широкую канавку, чтобы принять ширину трубы, которую предполагается использовать. Сварите перекрестие двух стальных  пластин для придания дополнительной прочности, а затем присоедините ручку на конце изгиба кронштейна. Такое устройство идеально подходит для гибки трубы из алюминия, а также толстой стальной трубы с произведением дополнительного нагрева.




Другой тип трубогиба (формовочный трубогиб) может быть сделан из больших стальных или железных тисков. Просто прикрепите внутреннюю гибочную форму к одной из сторон тисков. Используйте уровень, чтобы отцентровать её и сделать параллельной относительно верхнего края тисков. Используйте болты или зажимы для крепления формы. В качестве внутренней формы попробуйте использовать колесо шкива. По желанию можете сделать ​свою собственную форму из железа, если, конечно, вы обладаете необходимыми кузнечными навыками.

Для внешней формы (форма, которая будет определять внешний загиб трубы), вы можете использовать прочную стальную дугу, соответствующую наружной кривой шкива. Её можно сделать из ненужного тормозного барабана или же выковать вручную из сырого железа. Установите её на тиски и выставьте вровень со шкивом. Когда тиски закрываются, обе формы должны идеально сводиться вместе. Вложите трубу в шкив, а затем вращайте тиски до закрытия, чтобы согнуть трубу. Ваши тиски должны быть достаточно тяжелыми, чтобы гнуть толстостенные трубы.



Итоги

Не ограничивайте себя в идеях и найдите, как лучше применить полученные знания. Наверняка среди вас найдутся умельцы, которые возьмут за основу своих самодельных трубогибов дровокольный станок или гидравлический пресс. Кроме того, вы можете делать гибочные сегменты любой формы на ваш вкус. Они не обязательно должны гнуть трубы в идеальные дуги. В зависимости от того, как вы хотите, чтобы выглядел окончательный изгиб вашей трубы, вы можете гнуть её под прямым или любым другим углом. Но при этом нужно быть крайне внимательным, ведь некоторые трубы не согнуть просто так без дополнительного нагрева. Выбирайте свой трубогиб и начинайте творить!

Трубогиб для профильной трубы своими руками

Содержание

  • Как сделать самодельный трубогиб для профильной трубы
  • Настоящий трубогиб для профильной трубы своими руками
    • Собираем станину и приводной механизм трубогиба
    • Роликово-рычажный вариант трубогиба
    • Наиболее удачные конструкции трубогибов
  • Заключение

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

  • Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
  • На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
  • С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

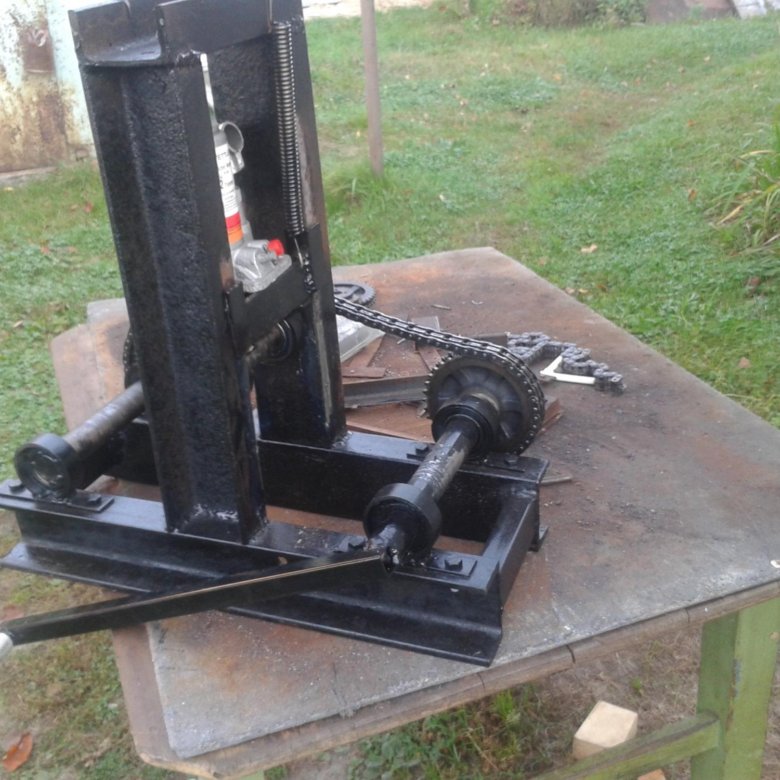

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

  1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
  2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
  3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

  • На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
  • Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
  • Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

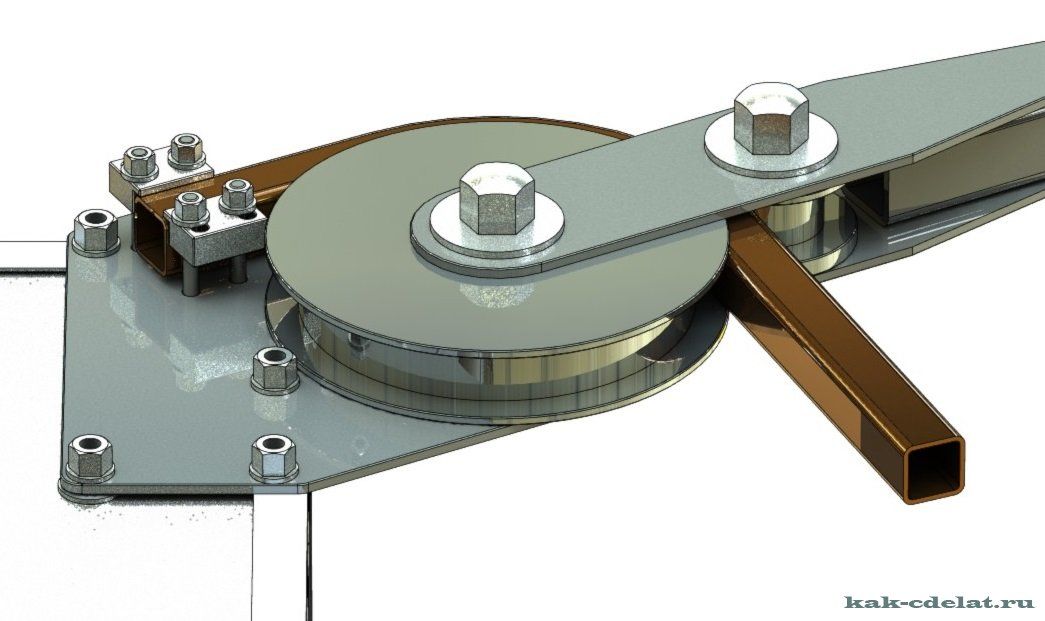

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.
