Как сделать своими руками видеодомофон: Видеодомофон из планшета своими руками: как сделать, схема

Самодельный домофон своими руками: описание принципов сборки

Комментариев 0
Домофон, Разное

Приобретение и установка домофона специалистами с прокладыванием кабеля владельцу дома или квартиры обойдется в солидную денежную сумму. Чтобы сэкономить денежных средств можно сделать самодельный домофон. В этом случае у множества владельцев домов и квартир возникает вопрос: как собрать домофон своими руками так, чтобы он на протяжении длительного срока исправно функционировал. Такая самоделка не принесет проблем, если выполнять все рекомендации по сборке.

С чего начинается сборка устройства для домофона?

Изначально определяют место, где будет устанавливаться домофон. Определитесь с расстоянием и высотой, на которой он будет расположен. В комплектацию устройства входит две основных составляющих: блок для проведения вызова и абонентская трубка. Сделайте отметки при помощи простого карандаша на тех местах, где расположится устройство и кабель. Для примера возьмите схему заводского домофона. Ее вы легко найдете в интернете.

Чтобы сделать домофон своими руками потребуются такие составляющие:

• Строительный нож или фигурная отвёртка;
• Коннектор для подачи питания;
• Коннектор ответного действия;
• Блок питания;
• Кабель и устройство для спайки;
• Схема, по какой производится подключение;
• Железная коробка, какую выполняют из планшета, пришедшего в негодность.

Внимание! Если в помещении в недавнем времени был проведён ремонт, делайте всё аккуратно так, чтобы не повредить покрытие стен.

Чтобы проложить кабель используйте кабельный канал. Вся проводка по завершению работ должна находиться в коробке совместно с системой питания. При самостоятельной установке провод делают двужильным.

Домофон из планшета

Как собирается домофонная трубка?

При самостоятельной сборке применяется обычная телефонная трубка, которая имеет динамик и микрофон.

Что же касается блока питания, то его делают в металлическом корпусе. Если рассматривать внутренние составляющие, то это два конденсатора — трансформатор, который имеет небольшую мощность и сетевой фильтр.  Если всё сделать правильно и поместить блок в металлический корпус, удастся избежать появления помех.

Если есть достаточное количество денежных средств, то для входной конструкции используют заводской электрический замок, который питается индивидуально от всего устройства. К замку производят монтаж двух проводов, которые имеют разную полярность. Что же касается крепления замка, то оно производится при помощи специальных шурупов, идущих в комплекте. В настоящее время можно выбрать вариант замка, когда ключ от домофона находится непосредственно в телефоне владельца.

Схема самодельного устройства

После всего вышесказанного человек имеет минимальное восприятие того, как самому сделать устройство такого типа. А подробно о самостоятельном изготовлении узнаете из нашего видео.

Проголосовали более 281 раза, средняя оценка 4.6

Как установить домофон своими руками?

Уважаемый читатель, в этой статьте мы расскажем о том, как установить домофон своими руками.  Речь пойдет о домофонах оснащенных видео. Более подробно этот процесс описан в книге «Безопасность своими руками».

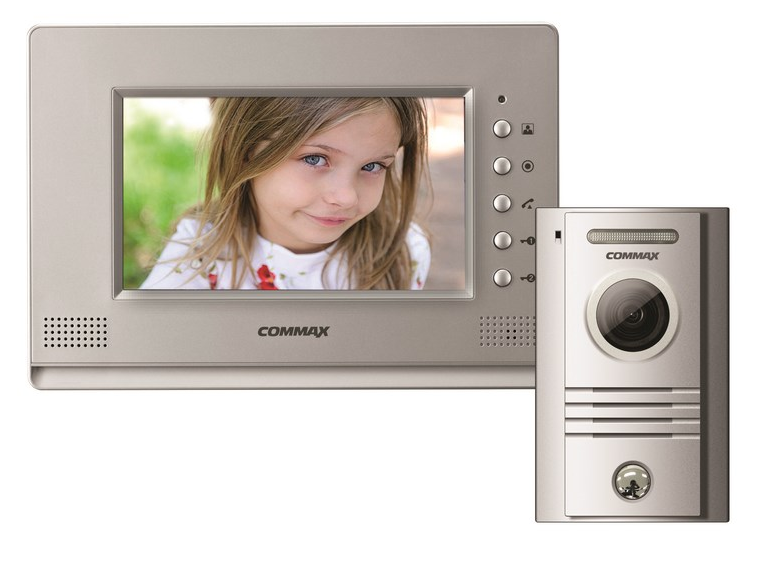

Видеодомофон – это
несложный аппарат. Все блоки в нем достаточно стандартизированы.
Единожды разобравшись и установив видеодомофон своими руками, вы сможете
монтировать почти любые другие модели.
Постановка нашей задачи — поставить под наблюдение пространство за
входной дверью. Многие ошибки монтажа начинаются еще на этапе
проектирования. Что бы избежать сложных
переделок, давайте рассмотрим несколько вариантов расположения
видеокамеры:

На рисунке 1 видеокамера расположена далеко от двери. В нее будет видно
разве что левое ухо посетителя. В случае расположения телекамеры как
показано на рисунке 2, человек может отвернуться при подходе к двери, и
его лицо не попадет в объектив. А когда посетитель откроет дверь, его
совсем не видно. Видеокамера на рисунке 3 находится над дверью. В этом
случае мы увидим темя посетителя, а если на его голове надета шляпа или
кепка, то его личность будет надежно скрыта.
На рисунке 4 показан самый технически удачный вариант расположения
видеокамеры – в вызывной панели домофона. Когда посетитель подходит к
двери, он начинает искать глазами кнопку звонка, которая находится в
непосредственной близости от электронного глаза (видеокамеры). Он,
пытаясь попасть пальцем по кнопке вызова, невольно посмотрит прямо в
видеокамеру. Блоки вызова видеодомофонов так и сконструированы — камера встроена прямо в него.
Что бы установить видеодомофон и поставить под наблюдение
территорию за дверью – нам потребуется следующее оборудование:

Эти аппараты собранные вместе и есть видеодомофон. Однако, если мы сразу
приступим к монтажу оборудования на объекте, то нечаянная ошибка может
привезти к тому, что придется все разобрать обратно. Поэтому из
предосторожности, прежде, чем устанавливать видеодомофон – соберем его
на столе. Проверим правильность соединения всех проводов и испытаем. А
уже потом возьмемся установить видеодомофон на объекте.
Подготовимся к сборке. Мы уже определились с нашей задачей. Для ее
решения возьмем видеодомофон ELTIS 200. В инструкции к нему есть
черно-белая схема подсоединения проводов. Колируем их (провода) по
следующему принципу: одинаковые цвета для проводов должны использоваться
во всех электрических цепях.

Введем обозначения:

1.
Электрическая цепь «Блок питания — Видеомонитор»

2.
Электрическая цепь «Блок питания — Замок»

3.
Электрическая цепь «Блок вызова — Видеомонитор»

Разобравшись с назначением проводов, обозначением разъемов,
приступаем к сборке. Монтаж всех блоков должен производится в обесточенном
состоянии. При монтаже строго соблюдайте
правильность соединения всех кабелей. Зачистите
изоляцию и подогните конец провода, как показано ниже, прежде, чем вставить
его в кабельный зажим.

С помощью отвертки ослабьте затяжку винтов зажимов блока вызова и в соответствии с цветовой схемой
закрепите в них провода.

После закрепления всех проводов, вид блока вызова в
получается следующий:

Открутив винты крепления, снимите крышку с блока
питания для настройки положения перемычки (джампера), которая находится
на печатной плате. В зависимости от положения перемычки блок питания
настроен на работу с замком электромагнитным (МЕ-300 или аналогом) или
электромеханическим . Если джампер не установлен — это настройка блока
питания на работу с электромагнитным замком:

Обратите внимание, что оборотная сторона кнопки
выхода В-21 содержит маркировку: цвета проводов и обозначения цепей.

Несколько точек соединения проводов приведены на схеме. Скрепите
провода кнопки В-21 методом скрутки с черным, желтым и красным.

С помощью отвертки
ослабте затяжку винтов клемм блока питания. Скрутки, которые получились на
предыдущем этапе, не оставляейте на столе.

В соответствии с цветовой маркировкой закрепите их и
другие провода в клеммных колодках. В результате получаем:

Используя цветовую схему, по аналогии с блоком
питания присоединяем провода к зажимам видеомонитора. В результате получаем:

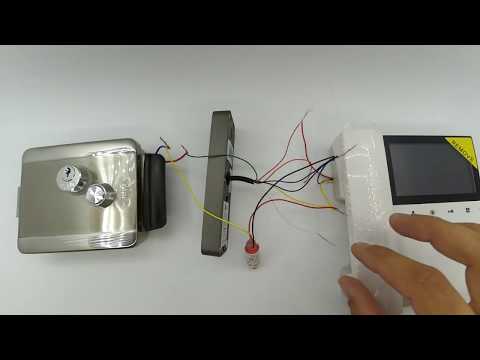

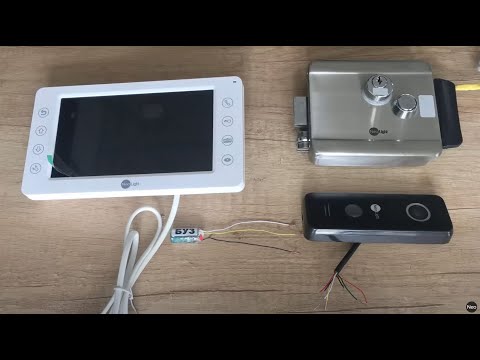

И на нашем столе получается следующая картина:

Сборка видеодомофона завершена. Теперь необходимо проверить его работу.
Включите электропитание, нажмите кнопку вызова на переговорной панели.
На видеомонитор VM200-1 должен поступить сигнал вызова. Снимите
абонентскую трубку. В этот момент должно появится изображение на экране
видеомонитора. Нажмите кнопку «открыть». Электромагнитный замок в момент
нажатия должен обесточиться. Проверка завершена!
