Ручная трамбовка

При благоустройстве приусадебного или дачного участка, а также при строительстве кокого-то другого индивидуального объекта постоянно требуется засыпать ямки и пазухи грунтом, который необходимо уплотнять. Неизбежны грунтотрамбо-вочные работы, причём довольно в большом объёме, например при подготовке основания для бетонного пола в строении, обратной засыпки грунта в пазухи траншеи при возведении фундамента и т.д. При производстве этих работ необходимо такое орудие ударного действия, как трамбовка.

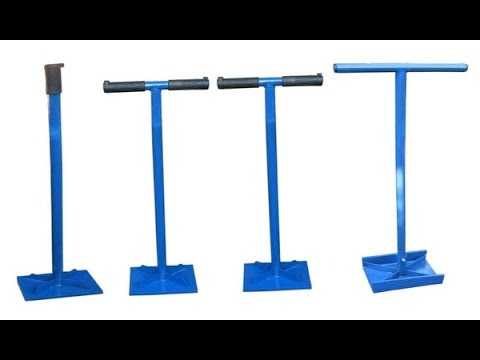

Самая простая трамбовка — ручная, и сделать её любому человеку, имеющему элементарные столярно-слесарные навыки, совсем несложно.

Если же в мастерской имеется сварочный аппарат (а я думаю, что он сейчас есть у каждого уважающего себя мастерового человека), дело ещё более упрощается.

Орудие действительно простое, но при его изготовлении необходимо учесть несколько требований. Основная деталь трамбовки — её ударная часть, именуемая немного странно — баба. Эта деталь требует основательного подбора под себя как по массе, так и по росту.

Наиболее подходящим материалом для бабы я определил деревянный (кленовый) брус квадратного сечения со стороной 150 мм. Можно было бы использовать и отрезок круглого бревна примерно той же массы и той же площади подошвы. Но трамбовать бы им пришлось со значительным перекрытием одного пятна последующим, то есть снизилась бы производительность, да и в углах помещения круглой бабой уплотнить невозможно.

Возможно также изготовление бабы из отрезка круглой, квадратной или прямоугольной стальной трубы подходящего сечения. Однако рукоятку у такой трамбовки надо делать амортизирующей или работать в антивибрационных рукавицах.

Преимущество же деревянной бабы в том, что она сама по себе значительно «гасит» удар. Правда, её пятку — нижний торец необходимо «упрятать» в подошву — обить стальным листом. Предварительно сверлить отверстия в отбортовках подошвы под гвозди не обязательно — можно пробить их самими гвоздями при креплении подошвы к бабе.

Внимательный читатель, конечно же, заметит некоторые отличия в исполнении отдельных деталей трамбовки на фотографиях и чертежах. Большей частью это касается верхней части трамбовки.

Например, проставка у меня выполнена из стальной трубы квадратного сечения 30×30 мм, а на чертеже — из водопроводной трубы (наружным диаметром 30 мм). Но эта замена никакой практической роли не играет. А вот рукоятку следует выполнять из трубы только круглого сечения, причём такого диаметра, чтобы её можно было полностью обхватить пальцами рук.

Что же касается усов у накладки, то они необходимы, особенно если баба выполнена из дерева не очень твёрдых пород. Ведь крепление накладки к торцу бруса производится вдоль волокон дерева, а это, как известно, плотники и столяры делать не рекомендуют. При наличии же усов крепление осуществляется по всем правилам.

Не залеживается трамбовка без дела и зимой — то требуется разбить смёрзшиеся комья земли, то обледеневший от капели с крыши снег и т. д. Перед началом работ по трамбованию грунта стальную подошву бабы неплохо бы смазать отработанным машинным маслом.

А.МАТВЕЙЧУК,
г. Заводоуковск,
Тюменская обл.

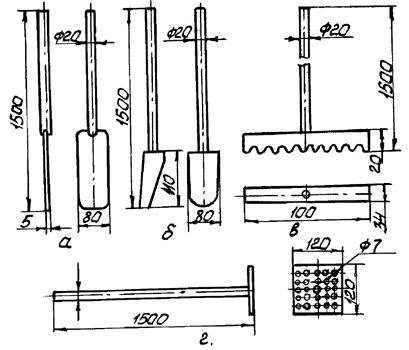

Чертежи трамбовки

Страница не найдена | 2ru2.ru



Бизнес

admin

На просторах сети, появился новый сервис достижения целей — MyMegaPlans.ru , который помогает определить все свои цели, описать возможные пути достижения этих целей с установлением даты завершения и в итоге контролировать весь процесс достижения цели.

share

Бизнес

admin

Начать свой бизнес, да еще и в свободное время — мечта любого начинающего предпринимателя.

share

Бизнес

admin

Как зарабатывать, работая 2 дня в неделю на бизнесе по аренде автомобиля для свадьбы.

share

Материалы и оборудованиеТехнологии

admin

Выбираем первую болгарку.

share

Бизнес

admin

Открыть Бизнес по прокату квадроциклов под силу любому активному человеку.

share




Строительство и ремонтТехнологии

admin

Бассейн из полипропилена был построен своими руками в 2009 году.  За 4 года эксплуатации ни каких отклонений не обнаружено. Попробую описать весь процесс изготовления полипропиленовой чаши, ее установку, заливку бетона и т.д. Построить бассейн своими руками под силу каждому



share








Обработка материаловТехнологии

admin

Разбираемся с технологиями резки металла.



share








Строительство и ремонтТехнологии

admin

Бордюрный камень (поребрик) на садовом участке своими руками.



share








Материалы и оборудованиеТехнологии

admin

Выбираем первую болгарку.



share








Бизнес

admin

На просторах сети, появился новый сервис достижения целей — MyMegaPlans.ru , который помогает определить все свои цели, описать возможные пути достижения этих целей с установлением даты завершения и в итоге контролировать весь процесс достижения цели.



share








ДизайнДизайн в интерьере

Si

Сегодня будем создавать дизайнерские мини-сады в цветочных горшках. Идея пришла в голову гуляя по гипермаркету «ХХХ» в отделе сад. Очень понравилась коллекция комнатных растений «фитония». При взгляде на ее раскраску листьев рисуются сказочные пейзажи затерянных миров «майя» и т.п. И так…



share








Строительство и ремонтТехнологии

admin

Бассейн из полипропилена был построен своими руками в 2009 году.  За 4 года эксплуатации ни каких отклонений не обнаружено. Попробую описать весь процесс изготовления полипропиленовой чаши, ее установку, заливку бетона и т. д. Построить бассейн своими руками под силу каждому



share








Строительство и ремонтТехнологии

admin

В данном посте я буду публиковать весь процесс укладки тротуарной плитки своими руками. Начиная от выбора рисунка, подготовки основания и заканчивая торжественным открытием шампанского в честь завершения работы по укладке



share








Строительство и ремонтТехнологии

admin

После долгих поисков и анализа подходящего материала для отделки бортика уличного бассейна из полипропилена сделанного своими руками, выбор был сделан в пользу белой мраморной крошки уложенной с использованием полимерного связующего.



share








Материалы и оборудованиеТехнологии

admin

Площадочный однофазный вибратор ИВ-99 E на 220 Вольт с круговыми колебаниями.



share






5 альтернатив ручным тамперам [включая способы изготовления самодельных тамперов]

Раскрытие информации: мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

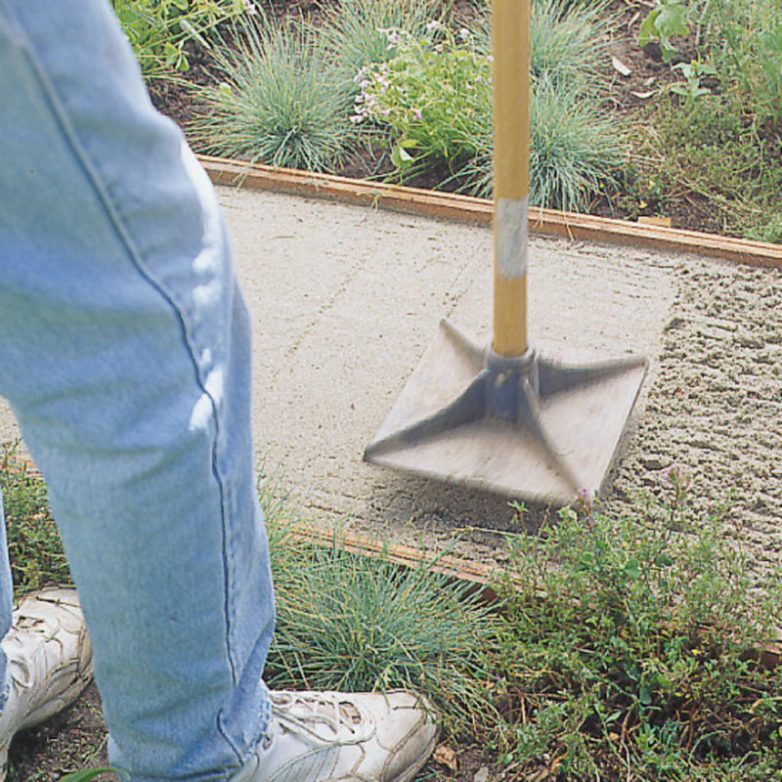

Ручные трамбовки являются важными инструментами в ландшафтном дизайне. Они используются для уплотнения почвы для увеличения плотности и уменьшения пористости. Но использование ручного темпера может быть неудобным для некоторых людей. Если вам интересно, есть ли другие инструменты, которые вы можете использовать, чтобы сделать вашу почву плотной, вы попали в нужное место. Вот 5 вариантов ручного тампера, которые мы собрали после тщательного исследования.

Если вы ищете альтернативу ручным тамперам, вы можете рассмотреть такие варианты, как;

  1. Виброплита с приводом
  2. Кувалда
  3. Уплотнитель Whacker
  4. Траншейный каток
  5. Трамбовка

При выборе лучшего уплотнительного оборудования для вашего проекта необходимо учитывать различные факторы. Продолжайте читать, пока мы обсуждаем различные альтернативы ручным тамперам и их особенности. Кроме того, мы расскажем о самом простом способе изготовления самодельной трамбовки с нуля!

Что такое уплотнитель или трамбовка?

Термин уплотнение относится к уменьшению объема рыхлых материалов, таких как почва, путем плотного уплотнения их вместе с образованием плотного материала. Компактор — это устройство, которое может сжимать объекты в меньшие объемы. Этот инструмент часто используется в строительных проектах, таких как ландшафтный дизайн и ландшафтный дизайн.

Уплотнение почвы создает более плоскую и ровную поверхность. Основание трамбовки вдавливается в землю, а затем прижимается механически или вручную. Это трение вызывает давление на почву, увеличивая ее плотность и уплотнение.

5 Альтернативы ручным трамбовкам

Ручные трамбовки используются для различных целей, от разбивания комков почвы до уплотнения. Но они могут быть громоздкими и тяжелыми, что затрудняет их использование. Если вы рассматриваете другие варианты для своего проекта, вам следует рассмотреть эти пять вариантов ручного тампера.

1. Виброплита с механическим приводом

Виброплита — это машина, которая использует силу трения и гравитации для сжатия таких материалов, как почва и гравий, до более мелких размеров. Эта машина может использоваться для различных целей во время строительства. Его также можно использовать для проекта ландшафтного дизайна вашего заднего двора, если вы будете работать на большой площади земли.

Виброплиты бывают разных форм и размеров, в зависимости от материала, который вы хотите спрессовать. Некоторые из этих виброплит имеют основание, которое можно заменить в зависимости от размера вашего проекта.

Они также имеют различные функции, которые делают их подходящими для конкретных задач. Виброплиты с электроприводом работают от двигателей, работающих на дизельном или бензиновом топливе.

2. Кувалда

Кувалда — это тип молотка, который обычно используется для разрушения поверхностей. Это тяжелый инструмент, используемый для сноса, строительства и других работ. У него длинная ручка и голова из металла или дерева в форме буквы «Т», которая имеет две стороны головы. Использование кувалды — эффективный способ перемещения или уплотнения почвы и других материалов, таких как гравий, песок или бетон.

Деревянная рукоятка позволяет пользователю легко держать ее и надежно поворачивать. Кувалда может быть надежным инструментом, когда вы собираетесь уплотнить высохшую и затвердевшую почву. Он может разбивать почву на более мелкие части, облегчая уплотнение.

3. Уплотнитель Whacker (виброплита)

Уплотнители Whacker используются для уплотнения грунта, что повышает его плотность и прочность. Виброплиты часто используются в строительстве, дорожном строительстве и горнодобывающей промышленности. Их также можно использовать для уплотнения почвы в саду или других ландшафтных проектах.

Вибрация создается электродвигателем, прикрепленным к вращающемуся диску с прорезями на нем. Это заставляет диск вибрировать с определенной частотой, передаваемой через якорь, который приводит в движение вибрирующую пластину. Использовать виброплиты относительно просто, но это может быть громоздко и отнимать много времени, особенно при использовании в крупных ландшафтных проектах.

4. Траншейный каток

Траншейный каток — это машина, которая может уплотнять почву в узких местах, таких как траншеи. Он также известен как траншейный каток. В этом процессе частицы почвы разбиваются на более мелкие частицы, а затем плотно упаковываются вместе с помощью гидравлического давления системы оборудования.

В уплотненной почве меньше воздуха, что облегчает отвод воды с участка и предотвращает эрозию. Строительные компании и другие отрасли промышленности часто используют траншеекопатели. Они моторизованы и работают на дизеле или бензине.

5. Трамбовка

Трамбовка — эффективный инструмент для уплотнения почвы для создания однородного слоя в ландшафте. Им можно легко управлять с помощью рукоятки и основания, обеспечивая различные уровни уплотнения. Трамбовка бывает разных размеров и может управляться вручную или машиной.

Как сделать самодельную трамбовку

Самостоятельная трамбовка поможет вам сэкономить деньги и избежать покупки слишком большой или слишком маленькой трамбовки для ваших нужд. Создание тампера в домашних условиях занимает несколько процессов и является экономически эффективным.

Кроме того, для этого требуются простые инструменты, которые легко получить. Существуют разные виды трамбовки, одна из самых распространенных – трамбовка бетона.

Вот пошаговая инструкция по изготовлению трамбовки своими руками.

Шаг 1. Вырежьте деревянные ветки для ручки

Если у вас есть дрова на заднем дворе, вы можете быстро нарезать их нужной длины. Ручка тампера должна быть сделана из высушенного дерева, потому что оно прочное и долговечное.

Хорошим примером других инструментов, сделанных из высушенного дерева, могут быть ручки топоров и лопат. Древесина, которую вы вырезаете для ручки трамбовки, должна выглядеть одинаково. Высушенная древесина имеет более высокое качество, чем свежая древесина, поскольку она может дольше храниться без гниения. Он также устойчив к гниению, поэтому ваш тампер прослужит дольше.

Шаг 2. Просверлите шурупы в древесине для гвоздей и проволоки

После вырезания деревянной ручки просверлите в ней отверстия. Это будет держать гвозди с прикрепленными проводами, чтобы помочь бетону прилипнуть к дереву. Это также делает вашу бетонную трамбовку более прочной. Привяжите веревку между двумя точками, чтобы удерживать ветки на месте.

Шаг 3. Приобретение кашпо

Кашпо — это контейнеры для растений, которые используются в садоводстве и ландшафтном дизайне. Они бывают разных форм и размеров, но обычно имеют плоское дно и боковые стороны с дренажными отверстиями для стока воды из контейнера. Обычно их делают из пластиковых или глиняных горшков, но у некоторых может быть деревянное дно.

При строительстве бетонной трамбовки плантаторы несут ответственность за удержание цементного раствора. Выберите размер плантатора в соответствии с размером трамбовки, которую вы хотите.

Шаг 4. Смешайте бетон

Тщательно перемешайте бетон для следующего шага. Также можно использовать быстротвердеющий бетон. Для схватывания бетона требуется около 20 минут, а для начала твердения – около 60 минут. Лечение займет до тридцати дней.

На время затвердевания бетона влияет множество факторов. Количество воды и температура также могут играть роль в том, сколько времени требуется для полного затвердевания бетона.

Шаг 5. Заполнение трамбовки

Последним шагом в сборке трамбовки является заливка бетона в пластину. Это займет всего несколько минут. Прежде чем бетон затвердеет, используйте палочку, чтобы счистить цемент с краев и убедиться, что он входит и оседает внутри кашпо.

Выровняйте поверхность, чтобы после высыхания она выглядела гладкой. После того, как цемент высохнет, отломите плантатор. Теперь ваш темпер готов к использованию!

Как утрамбовать гравий?

При трамбовке гравия важно следить за его равномерным распределением. Если вы этого не сделаете, трамбовка будет более сложной, так как это создаст беспорядок. Вы можете использовать различные инструменты для трамбовки, один из них — ручной трамбовщик. Этот инструмент имеет ручку с плоской поверхностью, которая может оказывать давление на гравий.

Поскольку гравий твердый и его труднее уплотнить, чем почву, вы можете использовать один из машинных трамбовщиков, таких как катки или виброплита. Важно распылить немного воды на гравий, чтобы он легче уплотнялся.

Для заделки

Уплотнение важно, поскольку оно снижает риск эрозии почвы и повышает устойчивость фундамента. Когда проект находится в процессе, очень важно убедиться, что вы не оставляете сыпучих материалов и используете достаточное количество воды для достижения наилучших результатов. Чем более влажная почва, тем меньше вероятность ее уплотнения.

Самодельный трамбовщик можно использовать для небольших проектов, но для более крупных конструкций следует рассмотреть возможность использования механических альтернатив.

Чтобы узнать больше о трамбовках, ознакомьтесь с этими интересными статьями:

Можно ли использовать ручную трамбовку для брусчатки?[И как]

Можно ли использовать виброплиту для плитки?

Принцип работы трамбовочной машины, техническое обслуживание и использование

Перейти к содержанию

Уплотнение является одним из основных требований на строительных площадках, требующих прочного, однородного и стабильного основания.

На рынке доступно несколько типов оборудования для уплотнения. Некоторые из них: трамбовки , виброплиты , катки и т. д. Выбор оборудования зависит от количества уплотняемой земли, геометрических ограничений, типа почвы и т. д.

обсудим одно из уплотняющих устройств, т. е. трамбовочную машину.

Содержание

Что такое трамбовка

Трамбовка — это машина, используемая для уплотнения различных типов грунта при различных сценариях строительства. Он наносит удары по поверхности почвы, чтобы выровнять и уплотнить ее равномерно.

В процессе уплотнения уменьшает количество пустот между почвенными частицами и увеличивает сухую плотность почвы.

Трамбовочные трамбовки обычно применяют большую силу удара с частотным диапазоном около 500-750 ударов в минуту. Поэтому они являются лучшим вариантом для уплотнения липких и полулипких грунтов . Они не рекомендуются для уплотнения гранулированных грунтов , таких как пески.

Они особенно эффективны при уплотнении траншей и работе в ограниченном пространстве.

Вибротрамбовка VS Plate Comapctor

Как это работает или обувь.

Двигатель или электродвигатель создает крутящий момент, который затем передается на кривошипно-шатунный механизм в виде возвратно-поступательного движения. При этом движении кривошипно-шатунная передача в конечном итоге передается на башмак или стопу через пружину, заключенную в цилиндр. В результате в основании трамбовочной машины возникает вибрационное движение.

Топливом, используемым двигателем или мотором, может быть бензин, дизельное топливо или сжатый воздух.

Вибротрамбовки наклоняются вперед под определенным углом, что позволяет им совершать скачкообразное движение вперед во время работы.

Проверки технического обслуживания перед эксплуатацией трамбовки

Перед запуском двигателя выполните следующие предоперационные проверки технического обслуживания:

  1. Всегда проверяйте смотровое стекло пружинного цилиндра, расположенное прямо над башмаком. Масло внутри цилиндра обеспечивает смазку важнейших компонентов. Если уровень масла низкий, следует обратиться к руководству по эксплуатации для правильной доливки масла.
  2. Осмотрите сильфоны на наличие проколов или следов утечки масла. Удалите пыль, застрявшую между складками. При обнаружении утечек и повреждений проверьте трамбовку.
  3. Найдите сливное отверстие для моторного масла и заливное отверстие. Снимите его стержень и проверьте уровень масла. Если необходимо масло, добавьте его, как указано в руководстве по эксплуатации трамбовки. Убедитесь, что трамбовка находится на ровной поверхности, при измерении уровня масла в двигателе и убедитесь, что грязь не попала в картер двигателя при проверке или доливке масла.
  4. Снимите защитную крышку двигателя, чтобы получить доступ к узлу 4-ступенчатого воздушного фильтра. Для доступа к сборке вам понадобится отвертка. Снимите пенопластовые элементы, расположенные под крышкой, и проверьте на наличие загрязнений и пыли. При необходимости очистите или замените его в соответствии с руководством по эксплуатации.
  5. Под поролоном вы найдете барашковую гайку. Снимите его, чтобы получить доступ к воздушному фильтру (бумажный элемент) и осмотрите его на наличие загрязнений. При необходимости замените его.
  6. Найдите крышку заливной горловины топливного бака. Снимите его и проверьте уровень топлива. Если топливо необходимо, убедитесь, что топливо получено из чистого топливного бака, свободного от каких-либо уплотнений.

Работа трамбовки

Для успешной работы трамбовки необходимо выполнить следующие шаги:

  1. Найдите рычаг воздушной заслонки и установите его в закрытое положение.
  2. Установите уровень газа в исходное положение. Это инициирует подачу топлива к двигателю.
  3. Возьмитесь за рукоятку отдачи и потяните ее, чтобы запустить двигатель.
  4. После запуска установите дроссельную заслонку в открытое положение.
  5. Установите дроссельную заслонку в максимальное рабочее положение оборотов.
  6. Дайте трамбовке поработать прибл. за 1 минуту до работы.
  7. Отрегулируйте скорость вращения в соответствии с вашими потребностями.
  8. Теперь трамбовка готова к работе. Используйте направляющую рукоятку для управления направлением трамбовки.
  9. Возврат рычага в положение «стоп» остановит установку, а также прекратит подачу топлива из бака.
  10. Наконец, всегда транспортируйте трамбовки в вертикальном положении.

Замена сломанной опоры (башмака)

Сломанная трамбовка может привести к задержкам в проекте, что будет стоить вам времени и денег. Поэтому важно знать основные решения некоторых наиболее распространенных проблем трамбовки.

Ножка трамбовки может быть повреждена из-за ослабления крепления или неправильной эксплуатации. Иногда это также может привести к тому, что башмак трамбовки ударится о пружинный цилиндр. Края стопы также могут стираться со временем.

Поэтому необходимо отремонтировать или заменить опору, чтобы избежать повреждений в будущем

Замена

Чтобы заменить опору трамбовки, поставьте ее на твердую поверхность и выполните следующие действия:

  1. Очистите опору от пыли и мусора.
  2. Снимите винты, расположенные в верхней части трамбовочной ножки.
  3. Теперь поднимите трамбовку, чтобы отделить ее от основания плиты.
  4. Установите новую опору и затяните винты.
  5. Плотно затяните винты.
  6. Кроме того, снимите остальные четыре контргайки и стопорные шайбы, расположенные на нижней пластине.
  7. Отделите нижнюю пластину и удалите оставшиеся контргайки и болты плуга на нижней пластине.
  8. Установите нижнюю пластину, вращая болты плуга в опоре трамбовки. Болты плуга следует вращать до тех пор, пока они полностью не войдут в пазы нижней пластины.
  9. Затяните болты плуга, чтобы затянуть их и контргайки.
