Для того, чтобы качественно и быстро просверлить отверстие, необходимо сверло с острым концом. Но оно имеет свойство притупляться. Конечно же, можно купить новое сверло, но это лишние затраты, особенно когда работать приходится много. В этом случае пригодится станок для заточки сверл.

  • Виды устройств для заточки свёрл
    • Бытовые станки
  • Как правильно выбрать оборудование
    • Оттачивание свёрл на заводе
  • Оттачивание свёрл в домашних условиях

Виды устройств для заточки свёрл

Устройство для заточки — это автоматизированное оборудование, которое имеет узкую специализацию и предназначается только для оттачивания свёрл. Различают следующие виды этих приспособлений, исходя из сферы их использования:

  1. Промышленные. Они имеют большую мощность. На них можно точить разнообразные свёрла, диаметр которых превышает 20 миллиметров. Главным предназначением этого устройства является интенсивная работа с высокой степенью профильной специализации на крупных предприятиях. Сверло в промышленном оборудовании затачивается в частичном или полном автоматическом режиме под необходимым углом при помощи узла закрепления (специального зажима).
  2. Бытовые. Применяются в домашних условиях или на небольшом предприятии. Эти станки отличаются мобильностью, компактностью и небольшой мощностью. На них можно оттачивать свёрла маленького и среднего размера, которые чаще всего используются в быту.

Станок, применяемый в быту для заточки сверла, перед остальными приспособлениями и устройствами, которые используются для того, чтобы восстановить остроту инструмента, имеет ряд важных преимуществ. Основными из них являются такие:

  • Удобная эргономичная система управления способна обеспечить регулирование интенсивности и скорости заточки.
  • Имеет компактный размер и небольшой вес.
  • Купить его может любой домашний мастер, так как цена доступна каждому.
  • Высокий уровень функциональности и точности заточки.
  • Простота эксплуатации.
  • Высокая степень производительности.
  • Работает от электросети со стандартным значением напряжения.

Бытовые станки

Все точилки для свёрл, применяемые в быту, рассчитаны на то, чтобы затачивать спиральные свёрла по металлу, которые состоят из быстрорежущей стали, конструктивно заложенного в оборудование, определённого диапазона диаметров.

На многих станках можно точить инструмент, который оснащён твёрдосплавными пластинами. Для такой процедуры в комплект входит или покупается отдельно алмазный круг. В основном они могут затачивать сверлильный инструмент с углом конуса при вершине от 90 до 140 градусов по задней поверхности, выполняя подточки и затыловки поперечной режущей кромки.

Для свёрл по металлу выпускаются и специализированные модификации:

  • трёхзубые;
  • высокопроизводительные;
  • с затыловкой двухплоскостной;
  • левые и др.

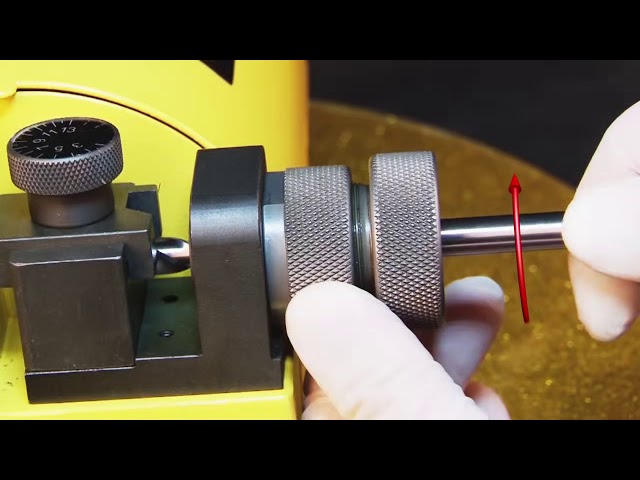

В домашней эксплуатации наиболее удобно применять станки с универсальным патроном для зажима свёрл разного диаметра в пределах технически допустимых размеров, а также те устройства, в комплекте с которыми идёт набор съёмных патронов, крепящихся на корпусе самого устройства. Так они в любой момент под рукой.

Как правило, такое оборудование оснащено окном, через которое видно центрирование сверлильного инструмента в рабочей зоне. В комплект входят и стандартные принадлежности:

  1. Запасные детали.
  2. Ключи.
  3. Комплект цанг.
  4. Круги эльборовые.

Могут дополнительно поставляться такие элементы, как светильник для рабочей зоны, дополнительный набор цанг, алмазные круги. Самыми распространёнными марками являются GS, Drill Doctor и их аналоги китайского производства.

По диапазону размеров свёрл, которые подлежат обработке, станки выпускаются двух видов: диаметр которых колеблется в диапазоне 2−13 мм и 13−34 мм. Их недостатком является то, что невозможно оттачивать очень тонкие свёрла.

Для того, чтобы заточить сверло малого диаметра необходим специальный станок. Одним из таких является ВЗ-389СП. Он предназначается для оттачивания инструмента диаметром 0,4−4 мм и оснащён 30-кратным оптическим устройством для того, чтобы контролировать процесс.

Как правильно выбрать оборудование

Перед тем, как подбирать точильный станок для свёрл, нужно определить фронт будущей его работы. Ведь когда вы будете покупать его, нужно будет руководствоваться эксплуатационными параметрами.

Если вы планируете применять точило в домашних условиях (дом, гараж), то можно купить недорогую, маломощную модель. Ведь вы не будете постоянно эксплуатировать прибор. В связи с этим прибор с большой мощностью просто ни к чему.

Помимо этого, промышленные станки предназначаются для заточки свёрл с большим диаметром, и электроэнергии они потребляют намного больше бытовых приспособлений.

Когда будете приобретать станок, то обратите своё внимание на присутствие специального регулятора, который предназначен для настройки вращения шпинделя. Эта функция позволит работу сделать максимально безопасной и эффективной.

Немаловажным параметром является и размер свёрл, которые вы собираетесь оттачивать на этом приспособлении. Бытовое точило должно иметь довольно низкий уровень производимого шума, а особенно тогда, когда вы планируете разместить его в жилом помещении.

Особое внимание необходимо уделить и конструкции той модели, которая вам приглянулась. Если она будет максимально простой — это очень хорошо. Если вдруг прибор поломается, то особых хлопот не будет. Вы сможете без проблем подыскать новую нужную деталь и заменить ею старую, которая вышла из строя.

Стоит отметить и тот фактор, что многие зарубежные модели довольно дорогие в плане их технического обслуживания, а необходимую деталь порой достать совсем непросто.

Точило для домашних работ лучше всего подбирать в торговых специализированных точках, где вам будет выдан технический паспорт и гарантийный талон.

Оттачивание свёрл на заводе

В некоторых случаях на предприятиях сверловщик вручную затачивает свёрла на заточных обычных станках, которые для этой цели оборудованы специальным приспособлением. Для того, чтобы это сделать, вначале необходимо пройти подготовительные специальные курсы и выучить все правила оттачивания.

Приспособление, используемое для этих целей, представляет стальную конструкцию, которая оснащена подвижным зажимом для сверла с углом наклона, который регулируется относительно шлифовального вращающегося круга, а также имеет крепление на корпусе для фиксации заточного станка.

Очень часто на производстве при ручной заточке на станке не применяют никаких приспособлений. Сверло при этом правой рукой держится за хвостик, а левой — близко к режущей части, насколько это возможно.

Режущую кромку прижимают к боковой поверхности круга абразивного, а правой рукой, одновременно, плавно покачивают элемент, стараясь добиться того, чтобы его задняя поверхность приобрела нужный наклон и приняла нужную форму. Металл нужно снимать небольшими слоями, слегка прижимая его к кругу.

Следите за тем, чтобы режущие кромки инструмента имели одинаковые углы заточки и были одинаковой длины. Если вы совершите при ручной заточке ошибку, то она может привести к таким последствиям:

  • Односторонняя выточка у поперечного лезвия.
  • Разные углы, которые образуются осью инструмента и его режущими кромками.
  • Неодинаковая длина режущих кромок.

Из-за таких дефектов инструмент будет сверлить отверстия большего размера, чем сам инструмент; неправильно и односторонне нагружаться на режущих кромках, в итоге просто сломается; бить. После того, как заточите инструмент, нужно для поперечной кромки проверять такие параметры:

  • ширина;
  • длина;
  • правильность положения относительно режущих кромок;
  • угол наклона.

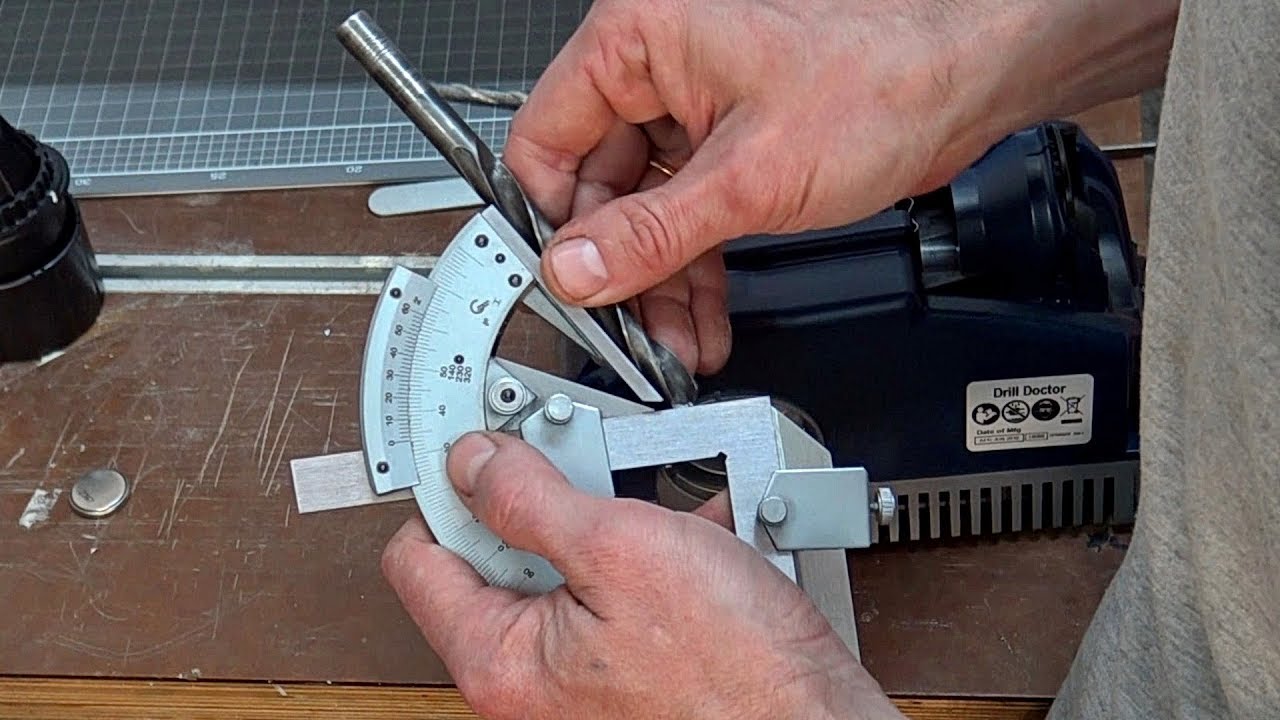

На предприятиях для проверки всех этих параметров имеются шаблоны. При помощи оптического прибора выясняется правильность расположения перемычки. Также в некоторых случаях проверяют биение инструмента.

Свёрла по металлу, которые сделаны из быстрорежущей стали, оттачивают на шлифовальных кругах из нормального и белого электрокорунда на керамической связке с зернистостью от 16 до 40 и твёрдостью СМ, а также на эльборовых кругах.

Для оттачивания инструмента, оснащённого твёрдосплавными пластинами, используют шлифовочные круги из синтетических алмазов и зелёного карбида кремния зернистостью от 16 до 40.

Оттачивание свёрл в домашних условиях

Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

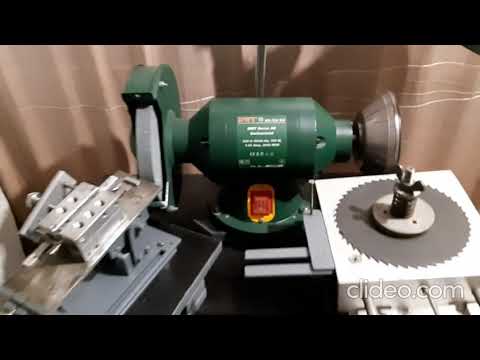

Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

  1. В патрон дрели вставляется поводок с камнем на конце.
  2. Надевают насадку на шпиндель и винтом фиксируют её.
  3. Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.

Станок для заточки сверл своими руками

  1. Самодельный станок
  2. Заточный станок из дрели

Вам необходимо, чтобы сверла всегда были заточенными, а специальный станок днем с огнем не отыщешь даже в специализированных магазинах? И сделайте станок для заточки сверл своими руками. Вы с легкостью справитесь со сборкой несложной конструкции, если у вас есть хотя бы небольшой опыт в работе с базовыми инструментами .

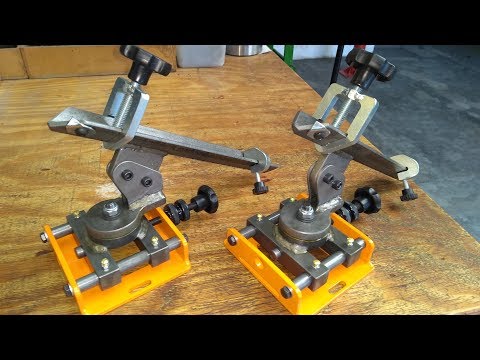

Самодельный станок

Приспособление для заточки сверла может представляет большую ценность в домашнем хозяйстве так, как с помощью данного устройства можно самостоятельно произвести заточку сверл любого диаметра и типа. Помимо изготовления специального агрегата понадобится электромотор с точильным камнем.

Основные материалы:

  1. Металлическая пластина с отверстиями — 1 шт.;
  2. Болт или шпилька длиной 70х15 мм;
  3. Набор шайб;
  4. Уголок – 30х30 или 40х40;
  5. Пластины – толщиной 3-4 мм;
  6. Шплинт – 30х1,5 мм;
  7. Зажимы.

Помимо материалов понадобятся инструменты для их механической обработки и соединения, в частности электрическая сварка и болгарка.

Инструменты:

  1. Электросварка.
  2. Дрель.
  3. Болгарка.
  4. Молоток с ударными наставками.
  5. Специальные зажимы 2 шт.
  6. Гаечные ключи.
  7. Плоскогубцы.

Процесс изготовления:

1. Изготовление крепежной пластины

Крепежная пластина изготавливается из металлической подкладки с отверстиями толщиной около 3-4 мм. С одной стороны деталь отрезается на 3 сантиметра, при этом во время резки требуется сохранить готовое отверстие. Отрезанная часть понадобится для изготовления следующей детали точильного устройства, а крупный элемент для подкладки во время установки изделия на стол.

2. Уголок для фиксации сверла

Элемент предназначен для фиксации сверла во время заточки. Изготавливается путем отрезания части обычного уголка 30х30 или 40х40. Общая длина варьируется в пределах 60-90 мм, при этом крайняя часть обрезается под углом 60 градусов, чтобы придать затачиваемой плоскости нужный уровень.

3. Крепление для фиксирующего уголка

Отрезанная часть с отверстием от пластины соединяется с другой металлической пластиной, при этом элементы накладываются друг на друга привариваются электросваркой к уголку. Для приваривания следует вырезать на пластинах монтажный вырез, чтобы впритык установить детали и обварить.

В соединенных частях просверливается отверстие по диаметру болта или шпильки, а сами детали тщательно обвариваются со всех сторон для придания жесткости.

4. Приваривание болта

Болт или шпилька предназначен для фиксации уголка. Элемент приваривается под углом 75 градусов к основной пластине. Во время обваривания следует учитывать нижнюю плоскость, при необходимости удалить шлак, чтобы исключить перекос изделия.

5. Крепление шайбы к болту

Шайба на болт устанавливается на уровне 25 мм от верхней крайней части. Примерный диаметр равен 30 мм. Элемент приваривается с помощью электросварки в нужном проектном положении с соблюдением всех уровней по плоскости.

6. Отверстие в шпильке

При отсутствии отверстия под установку шплинта в болте (шпильке) требуется изготовить его при помощи дрели и сверла нужного диаметра. За счет данного технического элемента будет осуществляться крепление фиксирующего уголка. Диаметр может быть разный, однако главным условием является надежная фиксация.

7. Упор для сверла

Изготавливается из металлического прутка и специального тисочного зажима. Пруток приваривается к фиксирующему уголку снизу. Зажимной механизм монтируется на пруток, при этом на устройстве следует оборудовать из уголка специальную чашу-упор для сверла.

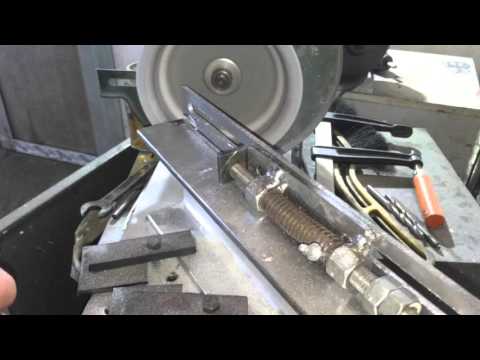

Система монтируется на точильный стол и фиксируется дополнительными зажимами.

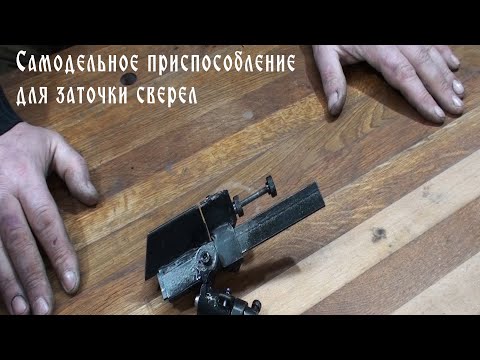

Видео: как изготовить приспособление для заточки сверл.

Заточный станок из дрели

Этот способ доступен любому. Для этого вам потребуется дрель. Возможно, не сразу с прилавка магазина, а уже морально устаревшая и вами не используемая. Она будет выступать в качестве двигателя.

Ее нужно закрепить на станине, в патрон вставить втулку или готовый к установке точильный круг или универсальный мелкозернистый диск. Всё. Включив дрель, вы получаете вращающийся абразив, о который точить сверло — одно удовольствие.

Очень простое решение для заточки. Однако не забывайте о приспособлениях для заточки сверла, которое фиксирует затачиваемый элемент относительно точила.

Republished by Blog Post Promoter

КАЖДЫЙ Сможет Затачивать Сверла С ЭТИМ Приспособлением

Когда вы думаете о заточке сверл, кажется, что это работа для опытных людей.

Вот почему я до сих пор не решался сам точить сверла.

Благодаря этому самодельному приспособлению для заточки сверл для настольного шлифовального станка, которое я сделал, теперь это изменится.
Теперь я обнаружил, что с помощью этого приспособления для затачивания сверл заточка сверл на самом деле очень проста, и каждый может это сделать.

С бесплатными чертежами приспособлений для заточки сверл и пошаговым руководством в этой статье вы тоже можете сделать это приспособление для своей мастерской.
Также в этой статье вы узнаете, как правильно затачивать сверла, не пропустите!

Сделайте это приспособление для затачивания сверл, убедитесь, насколько легко затачивать сверла самостоятельно, и отныне всегда сверлите острыми как бритва сверлами.

Кроме того, вы можете сэкономить деньги, не покупая постоянно новые сверла.

Содержание

  1. Стоит ли затачивать сверла?
  2. Что нужно для изготовления приспособления для заточки сверл?
  3. Посмотрите видео и узнайте, как сделать приспособление для заточки сверл
  4. Как сделать приспособление для заточки сверл?
    • Шаг 1 | Нижняя пластина настольной шлифовальной машины
    • Шаг 2 | Основание приспособления
    • Шаг 3 | скользящая верхняя часть приспособления
    • Шаг 4 | Зажимной блок
    • Шаг 5 | 2 Типа самодельных ручек
  5. Как заточить сверла?
    • Прочтите другие блоги, связанные с этим, здесь:
    • Бесплатно €0/мес
    • Стать участником
    • 8,99 € – 10,5 $/мес

    6. 9002 Как построить мастерскую на бюджете?

Абсолютно ДА! На самом деле, есть несколько причин, по которым вам следует начать затачивать сверла самостоятельно.

  • С острым сверлом вам потребуется меньше усилий для сверления отверстий.
  • Заточенное сверло оставит более чистые отверстия
  • острым сверлом вы просверлите точнее
  • Острое сверло с меньшей вероятностью захватит заготовку, что сделает работу с ней более безопасной.
  • Вы можете сэкономить много денег на новых сверлах

В этой статье вы узнаете все о том, как заточить сверла!

Чтобы подготовить вас к сборке приспособления для заточки сверл, я составил несколько удобных списков.

В дополнение к нескольким средствам индивидуальной защиты, которые я использую*, я также перечисляю материалы, а также (электро) инструменты, которые вам понадобятся для изготовления приспособления для заточки сверл.

* Ответственность за безопасность всегда лежит на вас!

Безопасность превыше всего! Защити себя!

  • Защита органов слуха
  • Защитная маска для плотников
  • Защитные очки
  • Рабочие перчатки
  • Защитная обувь
  • Рабочие брюки Blaklader
  • Blaklader Foam Neepads Grey

Материалы I Используется для этого

  • Березовой плит. Hexagon wood bolt M6 30 mm
  • Washer M8/20/0.2
  • Screws 2.5×30 mm
  • Dowel 8 mm
  • Blue painters tape
  • Wood glue
  • Epoxy glue

(power)Tools Я использовал для этого

  • Настольная пила Makita MLT100. Посмотрите мое видео с распаковкой и видео с обзором, если вы хотите узнать больше об этом инструменте.
  • Маршрутизатор Makita 3709
  • Makita AF505N Гвоздезабивной молоток. Посмотрите мое видео распаковки, если хотите узнать больше об этом инструменте.
  • Гвозди 25 мм
  • Гвозди 50 мм
  • Воздушный компрессор
  • Сверлильный станок
  • Аккумуляторная дрель Hilti SF144-A
  • Шлифовальная машина Festool
  • Измерительный инструмент Kreg KMA9 и мультимаркер0021
  • Карандаш Pica для разметки всех деталей.

Прежде чем продолжить чтение этой статьи о том, как сделать приспособление для заточки сверл, посмотрите это видео!
Я покажу вам, как у меня есть приспособление для заточки сверл на настольном шлифовальном станке.

Посмотрев это видео, вы узнаете все подробности о том, как сделать приспособление для заточки сверл и как затачивать сверла.

Шаг 1 | Нижняя пластина настольной шлифовальной машины

Для этого приспособления для заточки сверл я начал с изготовления нижней пластины, которая устанавливается под настольной шлифовальной машиной.
Эта нижняя пластина также будет служить для соединения кондуктора и настольного шлифовального станка.
На этой нижней плите прослеживается место отверстий в ножке точильного станка.
Также я определил 2 точки в нижней пластине, чтобы кондуктор можно было легко подключить к этой нижней пластине позже.

Для соединения кондуктора для заточки сверл с нижней плитой я буду использовать самодельные ручки со шпилькой с резьбой М8.

Подробнее об этом вы можете прочитать далее в этой статье.

Чтобы резьбовой стержень ручек мог соединиться с нижней пластиной, я предусмотрел 2 резьбовые вставки.

Шаг 2 | Основание приспособления

Поскольку лучше всегда иметь приспособление для затачивания сверл как можно ближе к шлифовальному кругу, я хотел, чтобы приспособление скользило вперед или назад.
Вот почему я сделал прорезь в соединительной пластине, чтобы она могла свободно перемещаться по болтам, соединяющим приспособление с нижней пластиной.

Чтобы сделать этот слот, я использовал свой карманный маршрутизатор.

Используемые мной болты имеют диаметр 8 мм, и, чтобы упростить перемещение шаблона вперед и назад, я сделал этот паз с помощью 10 мм прямой фрезы.

После того, как это было сделано, пришло время сделать стороны приспособления для заточки сверл.
Эти изделия треугольной формы с уплощенной верхней и передней частью.

Чтобы сделать две одинаковые детали, я скрепил два куска фанеры двусторонним скотчем, прежде чем обрезать их по размеру.

После вырезания двух других деталей для соединения сторон друг с другом я мог приступить к сборке.

Чтобы соединить все части вместе, я использовал столярный клей и гвозди.

Я использую гвозди, чтобы временно удерживать детали на месте, пока клей для дерева может высохнуть.
Это дает мне возможность немедленно продолжить работу.

СОВЕТ:

Если вы подумываете о покупке гвоздезабивного пистолета, обязательно ознакомьтесь с моей предыдущей статьей о поиске идеального гвоздезабивного пистолета.
В этой статье я расскажу о всех доступных типах гвоздезабивных пистолетов, чтобы вы могли выбрать подходящий для своей мастерской.

Чтобы иметь возможность наклонять стол этого приспособления для заточки сверл, я сделал 2 детали в форме четверти круга.

Благодаря шаблону для резки круга, который я сделал ранее, я смог вырезать полукруг из фанеры.

Я разрезал этот полукруг пополам, после чего прикрепил две части четверть круга друг к другу с помощью двустороннего скотча.
Это позволило мне обрезать эти две части так, чтобы они были в точности копиями друг друга.
Я намеренно сделал угол чуть меньше 90°, чтобы эти части не выступали слишком далеко сзади, когда стол нужно максимально наклонить при заточке сверл на 25 градусов.

Нарисовав радиус от вершины четверти круга до внешней стороны круга, я смог определить точку, в которой я мог бы разместить винт.
Этот винт служит точкой поворота, позволяющей наклонять стол приспособления для заточки сверл.
После того, как в этом месте просверлено пилотное отверстие, эти две части четверти круга можно прикрепить к приспособлению.

Я использовал удлиненный кусок фанеры, чтобы прикрепить его к верхней части этих четвертей круга.
Опять же, я сделал это с помощью столярного клея и гвоздей.

Эта часть впоследствии будет служить своего рода направляющей, по которой можно будет сдвигать стол в боковом направлении.

На этом этапе я просверлил отверстия под разными углами, чтобы стол наклонялся для заточки сверл.

Для заточки сверл необходимы два разных угла:
Режущая часть сверла должна быть заточена под углом около 12 градусов.
Если вы ищете это, одни говорят, что угол должен быть меньше (10 градусов), другие говорят, что он должен быть больше (14 градусов).
За режущей частью поверхность сверла должна немного подниматься вверх.
Именно поэтому я сделал второй угол 25 градусов.

Шаг 3 | скользящая верхняя часть приспособления

Верхняя часть приспособления представляет собой подвижную часть, которая скользит по столу.
Для этого я взял кусок фанеры, к которому прикрепил внизу две длинные деревянные планки.
Когда она была закончена, она идеально подошла к столу.

При заточке сверл важен не только угол режущей части, но и угол головки сверла.

Чтобы всегда сохранять один и тот же угол при заточке, я сделал своеобразную направляющую, которую также можно регулировать в зависимости от нужного вам угла.
Из МДФ толщиной 6 мм я сделал треугольную деталь, которую прикрепил к верхней части приспособления с помощью винта.

Наиболее распространенные углы головки сверла составляют 118 градусов и 135 градусов.
Так что я отметил эти размеры на приспособлении и просверлил маленькое отверстие, чтобы я мог закрепить эту часть с помощью кнопки, но об этом позже.

Чтобы разместить эту деталь под правильным углом, все, что вам нужно сделать, это разделить номер нужного угла на два и сделать отметку на этом углу. Как видно на картинке ниже, здесь я сделал метку для заточки сверл под углом 118 градусов (118/2=59).

Понравилась статья? Подпишитесь, чтобы узнать больше!

Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями в будущем!
Подпишитесь на мою рассылку

Шаг 4 | Зажимной блок

Вы можете идеально использовать этот зажим, перемещая сверло вместе с направляющей, но для лучшего захвата, когда я хочу заточить сверла, я сделал этот блок, в котором можно зажать сверло.

В этом блоке отверстие больше, чем самое большое сверло, которое я хочу заточить.
Самое большое сверло, которое я хочу заточить, 12 мм, поэтому я сделал отверстие сверлом Форстнера 14 мм.

Вверху я просверлил меньшее отверстие перпендикулярно отверстию, куда входят сверла.
Затем я вкрутил в это отверстие резьбовую вставку.
Эта резьбовая вставка позволяет вставить в нее болт, чтобы можно было зафиксировать сверло на месте.

Шаг 5 | 2 вида самодельных пуговиц

Для этого приспособления для заточки сверл я сделал два вида самодельных пуговиц.

Самые большие пуговицы, которые я сделал с помощью шаблона, который я сделал ранее.
Вы можете прочитать более подробную информацию и скачать бесплатные чертежи приспособления для заточки сверл, чтобы сделать это приспособление самостоятельно, в моем блоге как сделать дешевые деревянные ручки дешево и быстро быстро и легко.

Ручка второго типа, которую я использовал для закрепления приспособления под правильным углом, намного меньше.
Для этого я взял дюбель, распилил его пополам и просверлил отверстие в центре дюбеля.
Затем я взял гвоздь и закрепил его в этом отверстии эпоксидным клеем.
Когда эпоксидный клей высох, я смог немного скруглить кончик ручки.
При этом ручка легко входит в просверленные отверстия шаблона.

После того, как вы соберете этот самодельный приспособление для заточки сверл для настольной шлифовальной машины, заточка сверл станет очень простой.

Ниже я пошагово объясню, как затачивать сверла с помощью вашего нового приспособления для заточки сверл, сделанного своими руками. Я также дам вам идеальные углы заточки сверл, чтобы сделать это.

Первым шагом при заточке сверл является установка стола приспособления под углом 12 градусов.
Теперь вставьте сверло в зажимной блок и убедитесь, что срез сверла расположен горизонтально.
Отрегулируйте угол заточки сверла до 118 градусов или 135 градусов (большинство сверл имеют угол 118 градусов).
Теперь дайте сверлу просто скользить по шлифовальному кругу и регулярно проверяйте, удалось ли вам достаточно заточить сверло.
Затем поверните дрель на 180 градусов и повторите весь процесс.
Когда вы затачиваете сверла, убедитесь, что обе стороны сверла равны, острие сверла должно быть точно по центру.

После того, как вы заточите режущую сторону сверла, вы можете сбросить угол стола до 25 градусов.
Позволяет обновить заднюю часть дрели.
Повторите все шаги, как при заточке сверла.

При заточке сверл регулярно проверяйте, чтобы ширина режущей кромки всегда была одинаковой.

Когда вы закончите заточку сверла, оно должно выглядеть так, как показано на рисунке ниже.

Как построить свою мастерскую с ограниченным бюджетом?

Строительство мастерской может быть сложной задачей и требует множества проб и ошибок.
Я знаю это, так как тоже был там.
Благодаря высочайшему опыту работы с небольшим магазином, которого я больше нигде не видел, я получил больше информации о строительстве мастерской.
Так я мог более разумно тратить деньги и экономить большие деньги.

Я действительно рекомендую это всем моим коллегам-любителям и творцам!

ВЫ МОЖЕТЕ ПОТРАТИТЬ СВОЙ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ

Перестаньте тратить свой бюджет на неправильные вещи!
Позвольте этому фантастическому обучению помочь вам и начните экономить деньги уже сегодня.
Я уже купил лично этот и я никогда не видел ничего лучше этого .

Розничная цена 129 долл. США

Ограниченная цена: 39 долларов США

Прочтите другие блоги, связанные с этим, здесь:

Я надеюсь, что эта информация о том, как сделать приспособление для заточки сверл, была полезной, и она вдохновит вас начать затачивать сверла самостоятельно.
Дайте мне знать в комментарии ниже .

Не стесняйтесь поделиться этим блогом на Facebook, Pinterest или в других социальных сетях .
Вы можете сделать это с помощью кнопок внизу или вверху блога.
Будем очень признательны.

С нетерпением жду встречи с вами в другом блоге или видео.

Привет,
Кристоф, основатель Christofix.com
Деревообработка | Сделай сам | Предметы интерьера

Загрузите чертежи здесь
Бесплатно навсегда.

Проверьте параметры 3D-файла.

Бесплатно
0 €/мес.

Введите здесь свое имя и адрес электронной почты и получите планы на свой почтовый ящик.

ПРИМЕЧАНИЕ. Автоматизированная система отправляет ваши планы в течение часа. В зависимости от ваших настроек, они могут попасть в папку со спамом.
Обязательно проверьте это!

Вы можете скачать только один раз в 24 часа!

Получите схемы приспособлений для заточки сверл, заполнив эту форму.

Стать участником

8,99 € – 10,5 $/мес.

  • Подробнее.
  • Приспособьтесь к вашим потребностям.
  • Произведите точные измерения.
  • Переход с метрических на британские.
  • 3D-модели всех планов, загруженных во время вашего членства.

Как заточить сверла

Фото: istockphoto.com

Мастера-любители живут по правилу «правильный инструмент для работы», но не менее важно поддерживать эти инструменты в рабочем состоянии, чтобы они могли выполнять свою работу. своих рабочих мест. Показательный пример: поддержание остроты спиральных сверл. Когда биты затупляются, вы естественным образом склонны сильнее давить на сверло, что неизбежно приводит к поломке бит и даже может привести к травме. Несмотря на то, что существуют устройства, специально предназначенные для точной заточки сверл, настольный шлифовальный станок в вашей рабочей комнате может быть всем, что вам действительно нужно. Остроконечные сверла делают работу во многих проектах безопасной и легкой, поэтому, хотя для того, чтобы заточить их как профессионал, требуется немного практики, самое время научиться затачивать сверла, чем перед следующей задачей.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступно на Amazon. Поскольку во время заточки очень важно крепко держать сверло, перчатки указаны как необязательные. Защитные очки, однако, являются обязательными.

Как заточить сверла

ШАГ 1

Осмотрите затупившиеся сверла. Ваша цель состоит в том, чтобы удалить достаточно металла, чтобы получить заточенную кромку. Многие настольные шлифовальные машины имеют два шлифовальных круга, один грубый и один тонкий. Если биты действительно разрушены, начните с грубого колеса и переключитесь на более тонкое позже в процессе; если ваши биты выглядят не так уж плохо, начните с более тонкого шлифовального круга.

ШАГ 2

Наденьте защитные очки и включите шлифовальный станок. Крепко возьмитесь за сверло и держите режущую кромку точно параллельно передней части шлифовального круга. Медленно и осторожно перемещайте биту, пока она не коснется колеса. Не поворачивайте и не вращайте его; просто держите его прямо и держите под первоначальным заводским углом 60 градусов.

Реклама

Фото: istockphoto.com

ШАГ 3

Держите биту под этим углом к ​​колесу не более четырех-пяти секунд. Помните: ваша цель — просто отшлифовать тусклую поверхность, а не изнашивать сверло. Сосредоточьтесь на шлифовании пятки сверла, где кончик встречается с изогнутым стержнем, а не с краем, для достижения идеального угла. Если угол недостаточно крутой, сверло не будет плавно сверлить.

ШАГ 4

Сделайте паузу после четырех-пяти секунд заточки и опустите сверло в ледяную воду, чтобы охладить металл. Невыполнение этого требования приведет к тому, что сверло станет слишком горячим, чтобы его можно было удерживать, и даже быстрее изнашивает металл, сокращая эффективный срок службы сверла. Как только сверло станет прохладным на ощупь, осмотрите его, чтобы убедиться, что оно хорошо заточено на той стороне, с которой вы только что работали.

ШАГ 5

Когда острие на первой стороне вас удовлетворит, поверните сверло на 180 градусов и используйте тот же процесс заточки и охлаждения для противоположной стороны наконечника. Стремитесь к этому углу в 60 градусов, а также к углу и вершине одинаковой ширины с обеих сторон сверла, чтобы инструмент мог сверлить прямые отверстия. Чтобы обеспечить одинаковую заточку, некоторые люди предпочитают затачивать понемногу с каждой стороны, держа сверло в доминирующей руке и переворачивая его на 180 градусов после каждых нескольких секунд заточки.

ЭТАП 6

После того, как кончик сверла сойдется в точно отточенной точке, а обе кромки станут острыми и одинаковой ширины, проверьте сверло. Держите наконечник перпендикулярно куску дерева и поверните сверло рукой. Даже при таком легком нажатии хорошо заточенное сверло должно создать начало отверстия. Если нет, пересмотрите свой наконечник и вернитесь к шлифовальному кругу. Опять же, стремитесь к этому идеальному наклону в 60 градусов на точке с одинаковой шириной с обеих сторон. Не расстраивайтесь, если вы вернетесь к рулю несколько раз — это часть кривой обучения.

Advertisement

ШАГ 7

Как только вы убедитесь в остроте сверла, вставьте его в дрель, возьмите обломок дерева и начните сверлить.
