Как сделать прицепное устройство для мотоблока своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.

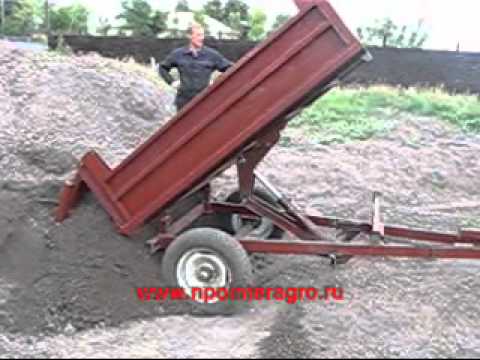

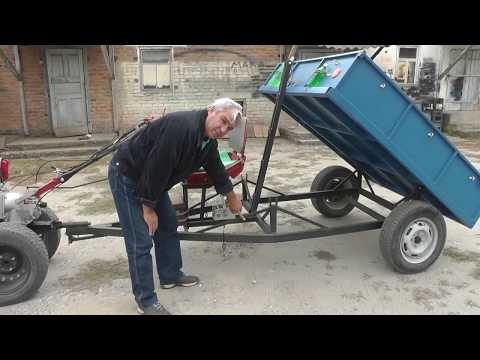

Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

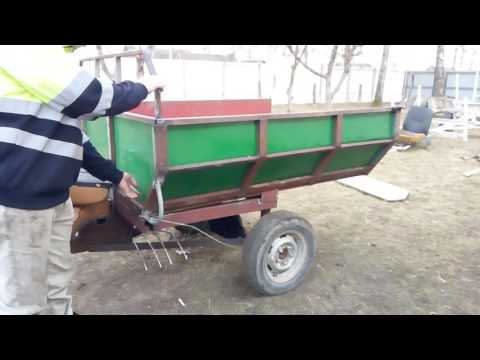

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Уголок и трубу прямоугольного сечения.
Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
Для лонжеронов отличным выбором станет труба 60х30 мм.
Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

На самосвальном прицепном устройстве задний борт должен быть откидным.
Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.
