Как сделать своими руками профилегиб: Как сделать профилегиб своими руками: чертеж и схема конструкции

2 бюджетных вида, чертежи + видео

Содержание:

1. Принцип работы трубогиба
2. Виды профилегибочных станков и их устройства
3. По типу привода
4. По способу изгиба
5. По месту расположения подвижного вала
6. Какие материалы и инструменты нам понадобятся
7. Инструкция как сделать профилегиб своими руками
8. Трубогиб с ручным приводом
9. Трубогиб с гидравлическим приводом
10. Дефекты гибки и как их избежать
11. Как снизить издержки на изготовление
12. Видео инструкции

Сегодня, мы хотим рассказать вам, как сделать простую модель трубогиба для профильной трубы своими руками. Потребность в этом устройстве возникает у многих из нас, особенно на дачном участке, когда необходимо согнуть профиль, чтобы соорудить теплицу или беседку.

Покупать профессиональное оборудование нет смысла, так как в обычной жизни оно требуется нам не часто.

Мы будем делать с вами простую конструкцию профилегиба своими руками, которую каждый мастер-любитель сможет сделать самостоятельно.

Принцип работы трубогиба

Принцип функционирования трубогиба достаточно прост — профильная труба подвергается воздействию, что приводит к её температурному изменению, и сталь становится мягче. Заготовка размещается в прокатной зоне станка для гибки, между валами, которые выступают также в качестве шаблона. Именно от того, как они расположены, какой имеют диаметр, зависит угол загиба профиля.

Ролики бывают:

• направляющими — они удерживают деталь;
• прижимными — придают угол загиба.

Направляющих два, и один прижимной вал.

Стоит заметить, что многократно менять форму профильного трубопроката (нагревать и изгибать) не следует, так как это уменьшает его прочность.

Виды профилегибочных станков и их устройства

Профильные трубы имеют различную толщину стен и диаметр, поэтому трубогибы требуются разные. Механизмы для гибки профтруб имеют конструктивные отличия от стандартных трубогибов для круглых труб. Ведь профили обладают большой устойчивостью к изгибанию, а также радиус сгиба у них обычно больше.

Станок для гибки профильной трубы

Основные виды трубогибов для профильного изделия:

• по типу привода;
• по методу изгиба;
• по месту расположения подвижного валика.

По типу привода

От угла загиба, а так же материала профтрубы и требуемой точности, зависит выбор гибочного станка, которые бывают:

1. Гидравлическими — предназначены для изгиба трёхдюймовых элементов. Они обладают высоким уровнем производительности, точности и скорости. Встречаются ручного и автоматического типа. Это самый мощный профилегиб, способный изогнуть любую трубу. В него входит — швеллер (широкие и узкие отрезки, по три каждого вида), петлевой замок, ролики — 3 шт. (размещённые на подшипниковых узлах), передающая ручка с втулкой, машинный домкрат.
2. Электрическими — рекомендованы для гибки профильной трубы большого диаметра. Используются чаще для магистральных трубопроводов. Аппарат состоит из:

• рамки из швеллеров;
• прокатных валов из металла— 2 шт;
• трёх шестерёнок;
• металлической цепи;
• редуктора, электрического двигателя с механическим приводом.
• Ручными — они работают за счёт физической силы человека. Предназначены для профиля малого диаметра. Инструмент работает по типу прокатного станка. Основные детали в большинстве своём металлические:
• опорный каток;
• ролики;
• элементы шасси;
• винт регулировки;
• подающая рукоятка.

По способу изгиба

Одну и туже деталь можно изогнуть разными способами, с использованием трубогибов различного типа:

• сегментных — популярность их в том, что деталь, возможно, протаскивать, для получения нескольких поворотных фрагментов;
• арбалетных — суть работы в натягивание металла и сгибание его в одной месте;
• пружинных — предназначенных для пластиковых изделий.

По месту расположения подвижного вала

Подвижной валик может находится в середине, или по бокам (справа или слева):

1. Конструкция, в которой подвижной ролик находится в середине, а крайние валики фиксируются к его корпусу. Они слегка приподняты над основой. Средний ролик устанавливается на специально смонтированном П-образном постаменте, посредине которого крепится крупный прижимной винт. С нижнего края, к винту приваривается прижимной ролик. В процессе вращения этого винта, происходит опускание или поднимание профиля, что приводит его к изгибу. К одному неподвижному ролику следует приварить ручку, с её помощью профиль перемещается по станку. Чтобы облегчить процесс прокатки, неподвижные валы объединяются цепью.
2. С подвижным валом с краю — он размещается справа или слева. Вращается вместе с частью основы, которая соединена со станиной металлическими петлями. На угол изгиба влияет уровень подъёма стола, высота которого меняется домкратом. Конструкция вращается за счёт центрального ролика, к которому приваривается ручка. Чтобы уменьшить прикладываемые усилия, устройство можно снабдить цепью.

Подводя итог, скажем, что наиболее подходящий вид трубогиба, для придания нужного загиба профильной трубе, при монтаже теплицы или некой конструкции на придомовом участке — с ручным приводом. Ведь размер профильной заготовки и объёмы работ небольшие.

Какие материалы и инструменты нам понадобятся

Пред тем, как перейти к изготовлению трубогибочного станка для профильных квадратных труб, мы советуем запастись инструментарием и материалом. Иначе, во время работы вы будите отвлекаться, в итоге, процесс займёт у вас больше времени.

Для изготовления профилегибочного станка нам понадобится:

• для основы самодельного профилегиба — швеллер или два сварных уголка, толщина полочек не больше 3 мм;
• стальные ролики высокого качества, в идеале закалённые, они не должны быть гладкими, на краях наличие небольших валиков.

Это остальные части любого трубогиба. В зависимости от модели и вида устройства, может понадобиться ещё ряд элементов.

Из инструментов, у вас должна быть под рукой — болгарка, дрель, молоток, гаечный ключ,  правило, имеющее надёжное и внушительное основание, и сварочный инвертор, если вы станете сваривать элементы станка, а не садить детали на болты.

Инструкция как сделать профилегиб своими руками

Итак, переходим к изготовлению трубогиба без токарных работ. Мы решили сделать две разные модели. Можете ознакомиться как с видео инструкцией, так и текстовой версией пошагового руководства.

Самый простой трубогиб без заморочек. Проще некуда!

Смотрите это видео на YouTube

Трубогиб с ручным приводом

Нам понадобится 8 штук подшипников 33 размера, для основы швеллер 40 на 80, строительная шпилька на 18, шайбы размером 18, металлический уголок на 25, отрезок прямоугольной пластины.

Так как мы первый раз делаем своими руками ручной трубогиб для профильной трубы, то решили подготовить чертёж нашего устройства — это упросит работу.

Чертёж будущего трубогиба

После этого, уже приступили к изготовлению самого трубогиба:

• Отпиливаем швеллер нужной длины и очищаем его от ржавчины болгаркой.

Обрезаем швеллер по размеруОчищаем ржавчину

• Счищаем со строительного шпиля резьбу, так же болгаркой. Это необходимо для свободного перемещения подшипников по ней.

Счищаем резьбу со шпиля

• Подготавливаем шайбы — используя молоток, придаём шайбе слегка форму конуса. Шайба такой формы позволит беспрепятственно двигаться подшипнику.

Слегка изгибаем шайбу

• Собираем два ролика — на шпильку по краям устанавливаем гайки на 18, в середине 3 подшипника. Слегка изогнутые шайбы не задевают края подшипников и они свободно двигаются.

На шпильку одеваем гайкуОдеваем шайбу и подшипники

• Подтягиваем гайки с помощью ключа и обрезаем излишки шпильки.

Гайки подтягиваем ключом

• Края прихватываем сваркой.

Привариваем краяГотовый ролик

• Из металлического уголка отрезаем 4 заготовки по 25 см. Они будут служить направляющими для валиков — ведущего и прижимного.

Отмеряем размер направляющихВырезаем заготовки

• Привариваем уголки к швеллеру. Расстояние между двумя соседними заготовками определяется размером шпильки, она должна свободно проходить в зазор.

Свариваем уголки с швеллеромПривариваем снизу

• Изготавливаем ведущий ролик — на 18 шпильку одеваем отрезок трубы диаметром 25 мм. Пространство между трубой и шпилькой наполняем гвоздиками на 40, с которых предварительно отрезаем шляпки.

Делаем ведущий ролик

• Для надёжности конструкции, края также схватываем сваркой, предварительно зажав заготовку в тисках.

Обвариваем края

• Одеваем на края вала по 33 подшипнику.

Одеваем подшипники

• Переходим к изготовлению подвижной каретки. Для этого берём два отрезка профильной трубы 20 на 40, длиной 30 мм, и прямоугольную металлическую пластину 80 на 50 мм.

Подготавливаем детали каретки

• Привариваем к пластине отрезки профиля, а к нему ведущие ролики.

Свариваем все элементы

• Снизу каретки, определив её среднею точку, проделываем дрелью отверстие. Его размер должен совпадать с диаметром шпильки на 18.

Проделываем отверстие снизу

• Приступаем к сборке подъёмного механизма. Нам потребуется шпилька и три гайки. В отверстие каретки вставляется шпилька, с внутренней стороны на неё закручивается гайка, которая прихватывается сваркой. Затем, с обратной стороны на шпильку одеваем вторую гайку, которую тоже привариваем.

Вставляем шпилькуОдеваем и привариваем гайки

• Отрезаем заготовку из прямоугольной металлической пластины размером 70 на 13 — которая будет служить упором для подъёмного механизма.

Отрезаем заготовку для упорного механизма

• В заготовке отмеряем середину, проделываем отверстие на 18.

Отмеряем середину для отверстия

• Приступаем к сборке трубогиба. На основание из швеллера устанавливаем каретку с ведущим валиком. Сверху надеваем пластину и закручиваем гайку, которую прихватываем сваркой.

Устанавливаем кареткуРазмещаем пластину

• Привариваем по краям основания ролики, а к подъёмному механизму ручку.

Привариваем роликиПривариваете ручку

• Изготавливаем ручной привод — для этого берем профиль 20 на 20, ручку от дрели, которую прикручиваем к профилю. Отрезок трубы прихватываем сваркой к ведущему валику.

Приделываем ручной привод

Трубогиб для профильной трубы готов, можно переходить к испытанию.

Трубогиб с гидравлическим приводом

Как сделать трубогиб своими руками | Обустройство мастерской и самодельные станки

Смотрите это видео на YouTube

Мы решили ещё попробовать изготовить более мощное устройство, работающее от гидравлического привода, как оказалось сделать это не так уж и сложно.

Чертёж гидравлического трубогиба

• Сначала подготовили станину, её мы соорудили из швеллера, уголков и пластины из металла, путём сваривания этих элементов между собой. Также нам понадобится 2 ролика, насадка полукруглой формы и машинный домкрат.

Свариваем станину

• В основе станины поделываем по 6 регулировочных отверстий с обеих сторон, в них будут закрепляться ролики, в зависимости от требуемого угла загиба.

Проделываем отверстия

• Устанавливаем валики в проделанные дырочки в станине.

Размещаем валики

• Надеваем полукруглую насадку на крадомый механизм, и размещаем его под роликами.

Устанавливаем домкрат

• Устройство готово, вставляем профиль между роликами и домкратом. Путём поднимания механизма производим загибание профильного трубопровода.

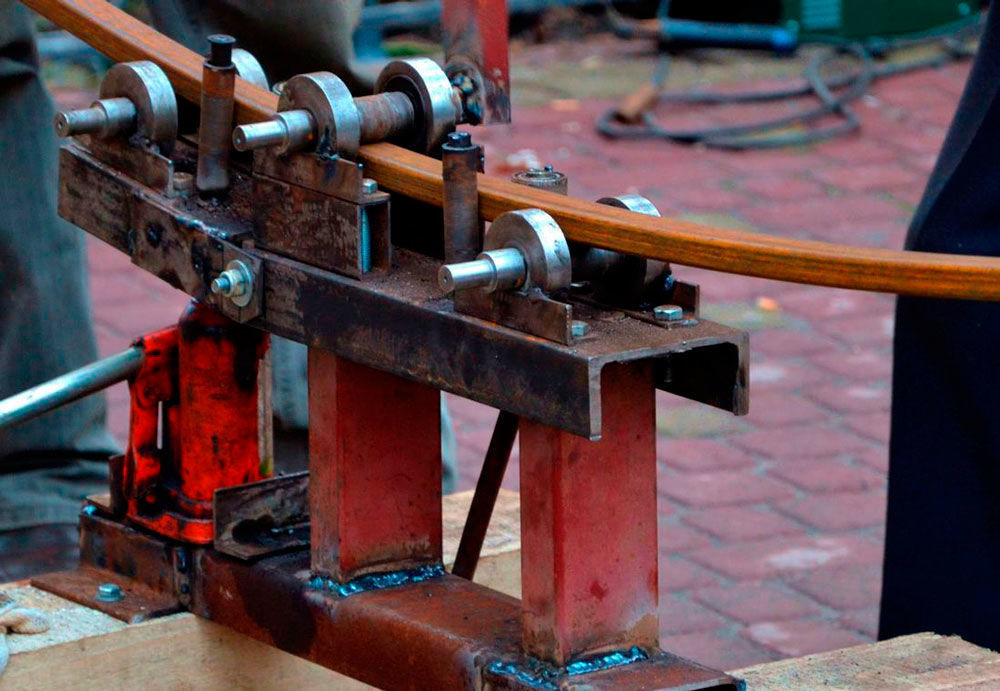

Гидравлический трубогиб

Дефекты гибки и как их избежать

Для облегчения гибочного процесса профильной трубы, и, чтобы избежать образования дефектов, мы решили поделиться с вами моментами, которые их вызывают.

Нередко в бытовых самодельных трубогибах присутствует тянучка и волна, в самом узком месте — в месте уменьшения площади. Это в свою очередь может привести к образованию микротрещин, хотя для сооружения парников и беседок это не важно.

Ещё один дефект, который возникает при гибки квадратной профтрубы — в процессе происходит её закручивание по оси. Исправить такую трубу для использования в качестве арки теплицы будет невозможно. Причиной «пропеллера» является несимметричное распределение нагрузки при проведении загибочных работ.

Но главная причина образования дефектов при изгиба профиля — выбор неправильного радиуса изгиба, и наличие маленького технологического «хвостика» (расстояния от начала трубы — ближайшее к месту изгиба, до места загиба).

«Хвостик» не только надёжно фиксирует профильную трубу, но также поглощает отдачу технологического напряжения.

Как снизить издержки на изготовление

Чтобы снизить затраты при изготовлении трубогиба, можно использовать подручные детали. Допустим вместо роликов, подойдут ступнины от старого велосипеда. Они не смогут выдержать больших нагрузок, но для загиба профильной трубы 20 на 40 подойдут. При отсутствии шайбы, её можно заменить металлическим кругом подходящего диаметра.

Не следует покупать для самоделки новые подшипники, подойдут «убитые», которые легко раздобыть в автосервисах. Кроме того, многие элементы можно найти на пункте сдачи металла.

Сегодня, мы попробовали изготовить две модели самодельных трубогибов для профильной трубы — это оказалось нам под силу. Но если вам не нужно сложное устройство, и требуется произвести разовый изгиб проф трубы, то можете сделать более простое приспособление для гибки профиля — рычажное, по шаблону, арбалетное, которое смастерить быстрее и проще.

Надеемся, что, руководствуясь нашей статьёй, вы без труда соберёте профилегиб из подручных материалов, и сможете изогнуть трубу под нужным вам радиусом для изготовления парника или веранды.

Видео инструкции

ЛУЧШИЙ вариант для трубогиба без токарных работ

Смотрите это видео на YouTube

Самый простейший трубогиб своими руками!

Смотрите это видео на YouTube

Инструкция, как сделать ручной профилегиб своими руками, как выглядит этот прибор

При строительных работах часто приходится применять изделия из металла, и в большинстве случаев с их монтажом проблем не возникает, поскольку это происходит на прямолинейных участках. Но иногда металлические трубы нужно согнуть под определенным углом. При промышленном строительстве используются специальные приспособления для гибки. Но если речь идет о частных незначительных работах, покупать дорогостоящее оборудование не нужно, достаточно лишь знать, как сделать ручной профилегиб своими руками.

• Сферы применения
• Конструкция трубогибов
  • Принцип работы изделия
• Разновидности профилегибов
  • Электрический трубогиб
  • Ручная конструкция
• Ручной профилегиб своими руками

Сферы применения

Профилегибы сделать самостоятельно не так уж и сложно, а еще они просты в применении. Они нужны, чтобы придавать металлическим профилям с разным сечением изогнутую форму. Конструкция оборудования предусмотрена так, что их ключевые составляющие, ролики, способны воздействовать как на отдельные участки изделий, так и целиком на них.

Посредством профилегибов можно обрабатывать профили без необходимости предварительного нагрева и получать контуры с углами изгиба до 360 градусов. С помощью таких устройств можно выполнить такие операции:

• деформировать заготовки с цельным профилем с прямоугольным или квадратным сечением;
• сгибать уголки, швеллеры и другой сортовой прокат;
• сгибать трубы на основе разных металлов;
• выполнять гибку прутков из металла с разным сечением.

Металлические контуры могут иметь одинаковые или разные углы изгиба, а также асимметричную или симметричную конфигурацию. Металлическая заготовка по вертикали или горизонтали изгибается через ролики за один прокат. В итоге можно приобрести замкнутые или открытые конструкции, спиралевидные, а также с разным диаметром.

Ручные и электрические профилегибы широко применяются при производстве оборудования и деталей для таких отраслей:

• нефтепереработка;
• химическая промышленность;
• энергетика;
• мебельное производство;
• строительство и не только.

Самодельные профилегибы преимущественно используются в мелких частных мастерских или для домашних работ.

Конструкция трубогибов

Прибор для сгиба профилей может быть разных видов, в любом случае он имеет небольшой вес и размеры. Работа происходит посредством технологии холодного проката, для обработки изделий и гибки используются специальные насадки.

Как уже говорилось, ключевой деталью профилегибов являются ролики. По типу их работы и размещения оборудование подразделяется на такие категории:

• с подвижным роликом сверху — такая разновидность самая распространенная и самая простая. Если конструкция ручная, то ролик двигается посредством редуктора, если гидравлическая, то благодаря гидросистеме. Устройство дает минимальную погрешность;
• с подвижным роликом слева — кроме свойства сгибать детали, устройство может делать спирали. Станки оснащены ЧПУ, с помощью которых можно устанавливать параметры работы;
• с подвижными роликами внизу — используются для обработки крупных изделий. Бывают только гидравлическими и работают на полной автоматизации;
• со всеми подвижными роликами — это устройство самое сложное и совмещает свойства перечисленных ранее видов. Производит полный цикл работ по гибке.

Чертеж для самодельного трубогиба выполняется в зависимости от его разновидности. Однако в каждом обязательно присутствуют:

• трубные упоры;
• рама;
• валы.

Рама нужна для того, чтобы закреплять на ней остальные детали. Для заводских изделий характерна закрытая сложная конструкция, отличающаяся безопасностью использования. А для самодельных профилегибов используется открытая рама, которую просто сделать самому, однако по сравнению с закрытой она будет менее безопасной.

Принцип работы изделия

Профилегибы предназначены для прокатки и деформации заготовок. Независимо от конструкции изделия принцип его работы всегда одинаковый:

• перед работой удалите с прибора сухой тряпкой смазку и вхолостую запустите его примерно на полчаса. За это время можно будет отыскать возможные погрешности или поломки;
• открутите гайки валиков;
• установите и зафиксируйте ролики;
• прижимный валик поднимите;
• заготовку очистите и зафиксируйте болтами.

Затем деталь прокатывается между валами, тем самым обеспечивается ее сгибание. Для регулировки движения нужно передвигать вверх или вниз верхний вал. Если устройство ручное, это происходит посредством поднятия рычага, а если электрическое, то с помощью привода.

Разновидности профилегибов

Конструкции для деформации профилей имеют несколько классификаций. Они могут отличаться друг от друга по степени мобильности, типу привода и передаточного механизма. По типу привода изделие может быть: гидравлическим; ручным; электрическим.

Прибор гидравлического типа больше всего распространен в промышленных сферах, он способен быстро и качественно обрабатывать конструкции разных размеров. Также он актуален при работе с канализацией или трубопроводом. Гидравлические трубогибы бывают как заводскими, так и самодельными. Однако если вы собираетесь их делать своими руками, нужно иметь достаточный опыт работы с промышленным оборудованием.

Электрический трубогиб

Такая конструкция не очень габаритная и тяжелая, но должна устанавливаться стационарно. Благодаря им можно проделывать качественные и точные работы. Профилегибы такого типа могут быть как целиком электрическими, так и частично механическими. Второй вариант будет стоить дешевле, но управление им будет частично ручным. А приборы с автоматикой для долгой автономной работы обойдутся намного дороже.

Их используют в промышленных целях и чаще приобретают в готовом виде. Но некоторые изготавливают электрические конструкции самостоятельно на основе листовых металлов и обрезков судовой корпусной стали. Корпус делается с помощью фрезерного станка, для шкивов используется старый корабельный вал.

Для привода берется электрический мотор с мощностью в 1500 Вт. Оптимальные показатели скорости и крутящего момента достигаются благодаря подбору шестерен. Прокат профиля упрощается за счет того, что двигатель имеет два направления движения.

Однако такая конструкция очень сложная. Наиболее простой метод механизации ручного профилегиба — это подключить его к рабочему валу перфоратора или же дрели с регулятором оборотов.

Ручная конструкция

Ручной трубогиб наиболее распространен среди тех, кто занимается гибкой труб для частных целей. Это изделие имеет такие преимущества:

• низкую цену. Готовое изделие очень простое и недорогое в производстве;
• мобильность или малый вес;
• поломки случаются очень редко — в устройстве отсутствует электроника, поэтому снижается риск поломок;
• возможность собрать изделие своими руками из подручных средств.

Ручные трубогибы для профилей — самые распространенные. Однако и они имеют свои минусы:

• точность работы не будет высокой, поскольку отсутствует аппаратное управление;
• потребуется прилагать физические усилия;
• невозможность обрабатывать крупные детали, поскольку максимально допустимый размер деталей для гибки составляет 4 на 4 см;
• чтобы результат был точнее, требуется потратить больше времени.

Обычно для домашних нужд такого прибора вполне достаточно. Однако если объем будет большим, а сами заготовки очень крупными, то лучше отдать предпочтение гидравлическим и электронным устройствам.

Ручной профилегиб своими руками

Своими руками такую конструкцию можно изготавливать по-разному. В одном из вариантов силовой основой является станина. Для ее изготовления потребуется взять стальные швеллеры разных размеров и уголки.

Подвижные частицы делаются на основе опорных старых подшипников и классического лома. Винтовой упор можно взять от старых струбцин. Винт должен иметь силовую прямоугольную или трапециевидную резьбу, а вот метрическая резьба давления не выдержит. Для сборки конструкции подготовьте:

• болгарку;
• мощную дрель;
• аппарат для сварки.

Станина должна иметь П-образный кронштейн для винтового упора. Сварка выполняется обычным полуавтоматом. Швы должны быть высокого качества, поскольку именно к ним прилагаются усилия на разрыв.

Проделайте отверстие в верхнем швеллере и приварите гайку, затем вкрутите опорный винт, который будет выступать в роли регулятора высоты прижимного катка.

Опорные ролики делаются на основе простого лома и обрабатываются посредством болгарки.

Два опорных ролика будут одновременно двигаться, с этой целью на каждую ось следует приварить одинаковые звездочки от велосипеда, подшипники привариваются так, чтобы соблюдалась симметрия с центральной частью станины, соблюдая при этом натянутость цепи.

Одна ось должна быть чуть длиннее, чтобы закрепить ручной привод, а катки устанавливаются на подиумы. В случае максимального опущения центрального ролика радиус изгиба детали не будет большим.

Для ручки привода можно брать шатун от педалей, его нужно приварить к длинной оси одного из роликов.

Если нужно увеличить усилие на воротке прижимного ролика, на него надевается труба нужного диаметра.

Другой вариант изготовления конструкции будет решать аналогичные задачи, но будет иметь другой принцип работы.

Данная конструкция будет оснащена опорным подвижным катком. В роли роликов используются пальцы нужного диаметра, допускается использование старых поршневых подшипников.

В этой конструкции не будет специального крепления для подшипников, они будут привариваться прямо к станине посредством уголков. Ручку делают из шатуна, а на оси опорного катка сточена лыска. Фиксатором является простой винт.

Профиль протягивается верхним прижимным роликом. Особенностью такого изделия является опорный подъемный каток. Плечо соединяется со станиной, в роли привода подойдет автомобильный гидравлический домкрат. Радиус изгиба профильной трубы уменьшается за счет постепенного поднятия штока.

И первый, и второй вариант конструкции может быть отличным самодельным решением для использования в хозяйстве и даже в небольшой мастерской.

Как видим, дорогостоящие заводские профилегибы для домашнего применения совсем не нужны, особенно если вы не будете их часто использовать. В таком случае их можно сделать из подручных материалов своими руками, тем более что это не очень сложно.

Как согнуть трубу своими руками? Смотрите здесь для начинающих

Каждый второй человек на земле хотя бы раз в жизни задавался вопросом, как согнуть трубу самостоятельно. Осуществить процесс можно с помощью специального приспособления – трубогиба. Если такового нет, то есть ряд способов согнуть трубу в домашних условиях без посторонней помощи. Вам понадобятся средства индивидуальной защиты, освещение, горелка (строительный фен), песок, тиски.

Краткое содержание статьи:

Разновидности труб

Прежде чем приступить к процессу, необходимо определиться с материалом, из которого изготовлен длинный полый предмет. Для каждого типа труб существует определенный способ гибки.

Пластиковые трубы

В настоящее время рынок завален пластиковыми изделиями, трубы не исключение. Но стоит обратить внимание, что износостойкость таких металлических труб гораздо меньше.

Вряд ли они подойдут для работы с горячими жидкостями, и недолго продержатся на открытом пространстве под воздействием солнечных лучей. Однако их активно используют для канализации и холодного водоснабжения.

Пластиковые трубы

Такие трубы намного эффективнее справляются с перепадами температур, отлично подходят для горячего водоснабжения, отопления и не подвержены морозу. В состав труб входят два материала, они в сочетании обеспечивают изделиям прочность и долговечность.

Способ изготовления — слой пластика и тонкие листы металла. Несмотря на способность выдерживать высокие температуры, трубы хрупкие и повреждаются при сильном физическом воздействии.

Следует отметить, что по составу пластиковые трубы делятся на два основных вида: полиэтиленовые и поливинилхлоридные.

Первые в составе имеют различные виды полиэтилена, выдерживающие давление и высокие температуры.

Вторые изготавливаются из поливинилхлорида, за счет этого они прочны и устойчивы к перепадам температур, но не используются для воды, так как хлорид имеет свойство вымывать из труб и в вещество, следовательно, в человеческое тело.

Трубы металлические

Эти трубы широко используются при прокладке трубопроводов, нефтепроводов и газопроводов. На сегодняшний день для наливных трубопроводных сетей нет более прочного и долговечного материала.

Алюминиевые трубы

Несмотря на то, что этот материал очень гибкий и легко деформируется, его можно использовать только в промышленности или для изготовления конструкций.

Алюминий

способен выделять в окружающую среду вредные вещества, поэтому для трубопроводов он категорически не пригоден.

Способы гибки труб

Для начала нужно определиться, как будет происходить процесс, и что нужно иметь под рукой.

Если у вас есть станок Вольнова или трубогиб, то процесс гибки не составит особой сложности. С его помощью можно сделать изгиб в виде скобы, ветки, калача и уточки. Выставляются трубы разного диаметра от 15 до 25 мм.

Процесс выглядит следующим образом:

• Трубу помещаем в хомут станка длинным концом
• Место, где будет происходить изгиб, следует смазать машинным или другим маслом.
• С усилием отогните короткий конец трубы.

В интернете можно более подробно посмотреть процесс на фото, и понять как согнуть трубу с помощью этого станка.

В том случае, если такого устройства нет под рукой, придется приложить немного усилий и отнестись к процессу серьезно.

Визуально кажется, что при изгибе металлической трубы все происходит хорошо и труба не деформируется. Но на самом деле с внутренней стороны изгиба образуются складки, за счет чего уменьшается радиус трубы, а с внешней стороны материал подвергается сильному растяжению, из-за чего есть вероятность образования микротрещин.

Чем быстрее происходит изгиб, тем выше вероятность того, что труба будет повреждена и станет непригодной для использования.

Прежде чем приступить к гибке трубы, ее необходимо нагреть до оптимальной для гибки температуры. Опытные мастера советуют проверять температуру бумажным листом. Если при соприкосновении бумаги с трубой она начинает тлеть, значит, можно приступать к процессу.

Чтобы избежать нежелательных резких изгибов, необходимо заполнить трубу песком и забить ее с двух сторон. Зажимаем и запускаем процесс.

Потребуются усилия и время, зато вам не придется прибегать к помощи специалистов, приобретать специальное оборудование и вы будете знать, как согнуть трубу в домашних условиях.

С пластиковыми трубами дело обстоит немного иначе. Их легче гнуть, но вероятность появления микротрещин гораздо выше. В отличие от металла, стоит следить за температурой нагрева, иначе труба просто сгорит.

Еще минус в том, что на пластике могут быть не видны отверстия или даже их зачатки, которые в дальнейшем дадут о себе знать в самый неподходящий момент.

Трубы из металлопластика можно не греть, они уже отлично гнутся за счет наличия внутри алюминиевого стержня, нужно только позаботиться о стабилизаторе.

Тонкие пластиковые трубы часто ломаются при попытке сгибания, поэтому место планируемого сгиба нужно прогреть строительным феном до температуры около 180-200 градусов и аккуратно согнуть. Это произойдет легко и быстро, достаточно закрепить готовый изгиб и дождаться остывания трубы.

Гибка профильных труб немного сложнее и стоит подойти к этому более серьезно. Если толщина стенки трубы менее 2 мм, не стоит даже пытаться согнуть трубу, проще будет использовать сварку при строительстве.

Гибка труб осуществляется с трубами отопления и в холодном состоянии. Несомненно, нагретую трубу будет легче согнуть. Без подогрева можно обойтись, если высота профиля не более 10 мм, в случаях с большей высотой стоит использовать горелку.

Обязательно заполнить профиль прокаленным песком, закупорив отверстия с двух сторон деревянными заглушками, длиной 7-10 мм. Отметьте место изгиба мелом, поместите трубу в тиски и начните нагревать. Достигнув нужной температуры, аккуратно начинаем процесс сгибания.

Стоит помнить о средствах защиты: перчатках и маске. Сопоставив полученный изгиб с шаблоном, убедившись, что все совпадает, дождитесь остывания трубы, снимите заглушки и высыпьте песок.

Все способы показывают, что можно самостоятельно и легко обойтись без трубогиба для гибки труб.

Photo tips for bending a pipe

Груша: посадка, уход, прививка и обрезка своими руками (100 фото + инструкция)

Садовый инвентарь

Навесы из поликарбоната: 100 фото лучших современных идей для дома и сада

Баня на даче: проектирование, строительство и утепление своими руками (100 фото)

Присоединяйтесь к обсуждению:

Роликовые гибочные станки

Советы по покупке — Stortz & Son Inc.

Многие названия используются для описания инструментов, которые используют колеса с шарикоподшипниками для гибки металла, таких как кромкогибочные станки, роликогибочные станки и переносные гибочные прессы. Эти предметы не являются повседневной покупкой, поэтому перед покупкой желательно получить как можно больше информации. Эти инструменты завоевали популярность благодаря следующим характеристикам:

• Портативность – Не нужно гнуть в мастерской, можно гнуть металл на работе
• Глубина изгиба – изгибы от 3/8″ до 14″ в зависимости от позиции
• Длина изгиба не ограничена — 10-футовый тормоз может изгибаться максимум на 10 футов, без максимального изгиба с краевыми роликами
• Изгиб на 90° – Новая модель гибочных станков позволяет изгибать на угол более 90°, не царапая материал

Гибочный станок «Uni»

Если вы покупаете впервые и не знакомы с этими типами роликогибочных станков, вам стоит обратить внимание на трубогибочный станок «uni». Название uni происходит от наличия 1 основного комплекта колес и 2 комплектов направляющих колес, которые будут выполнять гибку. Этот инструмент выполняет простые изгибы для оплавления и может выполнять несколько изгибов для различных профилей. Вам понадобится этот инструмент рядом с вами на рабочей площадке, чтобы выполнять такие изгибы без необходимости спускаться по лестнице. Гибочный станок Uni также может выполнять небольшие радиусные изгибы, что повышает его универсальность.



Гибочный станок Duo

Гибочный станок Duo имеет 2 комплекта колес для гибки до 90°. Это ограничивает протяженность любых радиусных изгибов, но делает прямые длинные изгибы намного быстрее. Это связано с тем, что рычаг, который вы можете применить к инструменту, а также 2 места, где изгибается металл, ускорит процесс. Duo практически не имеет ограничений на длину изгиба, который вы можете сделать. Эти гибочные станки также могут изгибать профиль, что можно увидеть на видео ниже.



Инструмент для подгибки

Инструмент для подгибки обычно используется при соединении двух панелей вместе. После того, как вы сделаете 90°, вам нужно будет довести металл до 180°. Материал скользит между дисками, и движениями вперед-назад вы можете медленно выравнивать металл. Они чрезвычайно полезны, когда панель длиннее, чем размер вашего тормоза.



Инструмент для гибки по радиусу

Бывают случаи, когда вам необходимо выполнить изгиб по радиусу для изогнутых наличников, бочкообразных слуховых окон и эркеров. Нам нравится называть эти типы роликов гибкой «свободной рукой». Имея только один комплект колес, вы, по сути, формируете изгиб по кривой.
